Специальное освещение

До лампы противотуманной фары в модификации авто невозможно добраться через моторный отсек. Водителю Ларгуса придется залезать под автомобиль:

  • вывернуть винты;
  • снять подкрылок;
  • отжать фиксатор и отделить колодку от лампы;
  • против часовой стрелки на треть оборота повернуть перегоревшую лампочку;
  • извлечь элемент;
  • вставить в патрон новую;
  • в обратном порядке установить фиксатор.

В финале проверяется функциональная работа приборов. Если поток света фар потускнел или замигал, контакты в системе недостаточно закреплены. Причины неисправности:

  • загрязнение электропроводки;
  • окисление контактов;
  • заводской брак.

Чтобы исключить последнюю причину некорректной работы освещения, важно обращать внимание на надежность производителей, чьи изделия приобретаются. Для Ларгус рекомендуется выбирать только оригинальную оптику

Замена лампочки на Ларгусе — процесс несложный и быстрый. Каждый автовладелец в состоянии выполнить работы самостоятельно

Чтобы добиться результата, важно выбрать качественную продукцию, а также придерживаться техники безопасности и инструкции. Некоторую сложность представляет установка новой лампы противотуманной фары, но и с этим при должной аккуратности можно справиться

Родной свет фар был неплох, но не устраивал — слабоват. Мы привыкли к более качественному освещению дороги по Логану и Фиесте. И регулировка фар, две недели назад, хоть и помогла, но незначительно.

Традиционно — это Philips X-treem vision 100% H4 55/60W

Почему именно эти лампы

: на Фиесте и до того на четверке я перепробовал почти весь ассортимент ламп из магазинов. Так вот — никакой осрам найт брейкер плюс, никакие PIAA, и даже ксенон, воткнутый вместо штатных ламп, без блид, не светит так хорошо!

Кстати старые дампы весьма неплохие — Осрам, произведены в Германии, но по ощущениям после установки новых ламп — они были по яркости, как лампочка в бардачке!

Теперь не приходится напрягаться, при движении в темное время суток, очень ровный свет, беловатого оттенка освещает даже встречную обочину метров на 25 вперед, а свою обочину примерно метров на 100.

Фото на коричневом заборе конечно не показатель, но в общем освещают лучше родного осрама даже тут, в 2х метрах от забора =)

Сравнение Philips X-treem vision с ксеноном вместо штатных ламп:

С «кустарным» ксеноном (то есть ксеноном установленным вместо штатных ламп, без специальных блид) эти лампы сравнивали еще на Фиесте — освещенность примерно одинаковая, но ксенон или сильно светит в глаза встречным — он засвечивает нехило место над «галочкой», или светит всего на 15 метров от капота. Ярко.

Ну а теперь обещанное — о том, как регулировать фары

(на любой машине, а не только на Ларгусе!),

Для регулировки Вам понадобится — рулетка, линейка, мелок, внутренний шестигранник на 5,

0) ставим корректор в 0, в машине при регулировке не должно находиться никого! Так же не должно быть груза!

Выбираем горизонтальную площадку со стеной в конце, встаем так, чтобы от переда машины до стены было ровно 5 метров! (L=5метров на схеме)

2)Измеряем высоту А

. Для этого ищем на примерно центре фары кружок с крестиком, похожий на мишень, размер — примерно 1 мм диаметра.

Он есть, но не на всех машинах, если не нашли — то включаем ближний свет, ставим точку в месте , (на фаре свет зеркален, относительно стены, то есть галочка вниз) то есть в том месте, где свет перегинается с горизонта вниз. И меряем высоту А до этого места.

Отмеряем ту же высоту А на стене и рисуем строго горизонтальнуюлинию 14)

Рисуемлинию 2строго на 5 см ниже линии 1 (Если у Вас угол α написанный под капотом α=1% Если больше 1% (иногда бывает 1,3, а то и 1,5% — то Придется посчитать сколько будет Ваш% от 5 метров. И на столько ниже нарисовать линию 2)

Установка противотуманных фар Лада Ларгус

Первым делом надо купить сами противотуманные фары, монтажный комплект для их подключения (или же можно все собрать отдельно), а также заглушки бампера с отверстиями под ПТФ.

Заглушки под ПТФ можно заказать с помощью следующих артикулов:

8450000250 — правая 8450000251 — левая

1. Открываем капот и отсоединяем минусовую клемму от аккумулятора.

2. Демонтируем передний бампер. Как это делается мы подробно рассказывали в статье «Снятие и установка переднего бампера Лада Ларгус«.

3. Вынимаем заглушки ПТС из бампера и устанавливаем на их место заглушки с отверстиями под ПТФ.

4. Устанавливаем на бампер обе ПТФ, фиксируя их винтами. Винты можно заказать с помощью артикула 8450000309. Их надо по 3 штуки на каждую фару.

5. Проводку закрепляем к кузову с помощью пластиковых стяжек. Сам провод желательно уложить в специальную гофру. Желательно купить еще два разъема под ПТФ.

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

Покупается это все в магазине запчастей или же по артикулу Cargen AX363. Если совсем ничего не найдется, то просто обрезаем фишку с туманки подключаем напрямую.

6. Минусовой контакт от ПТФ прикручиваем к кузову автомобиля.

7. Подключение ПТФ мы будем делать не от кнопки, а автоматически при включении габаритных огней. Для этого придется чуть больше повозиться, но это я считаю самым эстетичным вариантом, который не требует установки дополнительных клавиш и кнопок в салон и смотрится как будто это сделано с завода.

8. Первым делом открываем крышку монтажного блока предохранителей. Она находится на левом торце приборной панели. И устанавливаем в свободный слот недостающие контакты под предохранитель.

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

Сюда в разрыв мы поставим силовой провод, чтобы не спалить проводку в случае короткого замыкания.

9. Теперь надо поставить недостающую клемму в фишку штатной проводки. Вот она на фото:

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

В машинах без ПТФ с завода ее быть не должно. Клемму покупаем в любом автомагазине, зачищаем провод, обжимаем обычными пассатижами и ставим на место до характерного щелчка.

Популярные статьи  Охлаждение турбины дизельного двигателя

10. Далее этот кабель протягиваем в основном жгуте и заводим под капот. Сделать это не совсем просто, но вполне реально. Прокладываем кабель до монтажного блока под капотом.

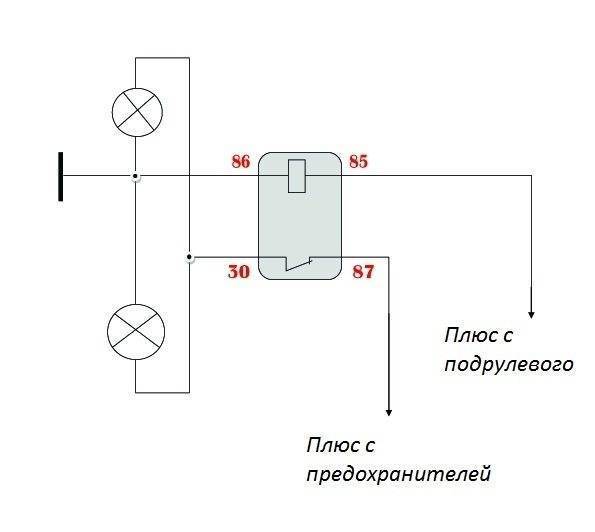

11. В монтажный блок закидываем простое реле на 4 контакта вместе с колодкой. Реле покупается также в магазине запчастей ВАЗ вместе с колодкой. Выглядит вот так:

Стоит рублей 100 в среднем. колодка еще 40 рублей. И подключаем по следующей схеме все выводы:

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

12. Теперь надо модернизировать ручку включения света. До модернизации все выглядело вот так:

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

А после перепайки вот так:

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

По сути мы перепаяли всего 2 провода — желтый и голубой. Выглядит может и не совсем понятно, но ничего сложного нет. Справится даже ребенок при наличии паяльника. Если нет паяльника — идем к соседу/другу/брату/свату и т.д. Хоть у кого-то из перечисленных людей должен быть самый простой паяльник. Если таковых нет — то просто идем в ближайший Фикс прайс и покупаем пальник за 149 рублей там.

13. Собираем все на место и проверяем работоспособность наших противотуманных фар Лада Ларгус. Все должно работать.

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

Замена лампочек лада ларгус – фото, видео замены

Постоянная эксплуатация автомобиля однажды приведет к необходимости замены лампочек на Лада Ларгус. Это легко сделать на специализированном СТО, но можно и самостоятельно проделать всю необходимую работу. Для достижения желаемого результата, нужно тщательно изучить инструкцию. Это обусловлено некоторыми нюансами, которые следует учитывать во время замены лампочек на Лада Ларгус. Обо всех этих тонкостях работы и поговорим более подробно.

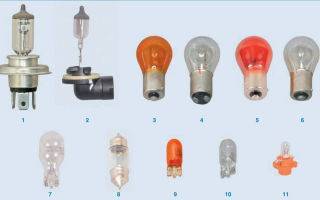

Какие лампы стоят в фарах Лады Ларгус

Все лампы, которые применяются для наружного освещения в Ладе Ларгус можно разделить на 3 категории:

Также нужно понимать какие именно лампочки нужны для замены в автомобиле Лада Ларгус:

Для ближнего света используют лампочку H-4 с мощностью 12В, 60/55W;

Для габаритов необходимо брать лампу W5W с мощностью 5W;

Для переднего поворотника используют лампочку PY21W;

В противотуманках стоят лампы H-11 с мощностью 12В, 55W.

Замена лампочек ближнего и дальнего света на Лада Ларгус

Любая замена лампочек должна начинаться с отключения питания. Эти действия обязательны для работы с электрическим оборудованием авто. Отсоединение питание проводится путем порота специального рычага или убирания клемм с аккумулятора. Так вы полностью исключите замыкание, спровоцированное неправильным подсоединением проводов. Нужно понимать, что одна лампочка используется для ближнего света Ларгуса, а вторая – для дальнего. Средний ресурс работы лампы колеблется в пределах 2-4 тысяч часов. Обеспечить доступ к левому фонарю можно путем снятия аккумулятора.

Поворачиваем крышку против хода стрелки часов;

Установка рабочей лампочки в фонарь Ларгуса проводится в обратном порядке. Помните, что держать лампу следует только за цоколь, а колбу желательно не задевать. В крайнем случае можно протереть лампочку салфеткой из безворсовой микрофибры. Посмотреть правильный процесс замены лампочки ближнего света можно на видео:

Замена габаритных лампочек на Ларгусе

В случае необходимости замены этой лампы нужно снять весь фонарь. Только так можно обеспечить доступ к габаритным огням Ларгуса

После демонтажа отсоединяем все питающие провода с повышенной осторожностью и вниманием. Отключив питание от аккумулятора, необходимо снять передний бампер, служащий дополнительной защитой для габаритов. В идеале, работу проводят в стерильных перчатках

В идеале, работу проводят в стерильных перчатках

Если был задет прибор по неосторожности, его нужно обязательно обработать безворсовой салфеткой из микрофибры

В идеале, работу проводят в стерильных перчатках

Если был задет прибор по неосторожности, его нужно обязательно обработать безворсовой салфеткой из микрофибры

  • Снимаем подкрылок путем удаления крепежей;
  • Снимаем патрон с лампочкой путем поворачивания его по ходу стрелки часов, а для правой стороны нужно поворачивать в обратную сторону;
  • Удалить из цоколя перегоревшую лампу.

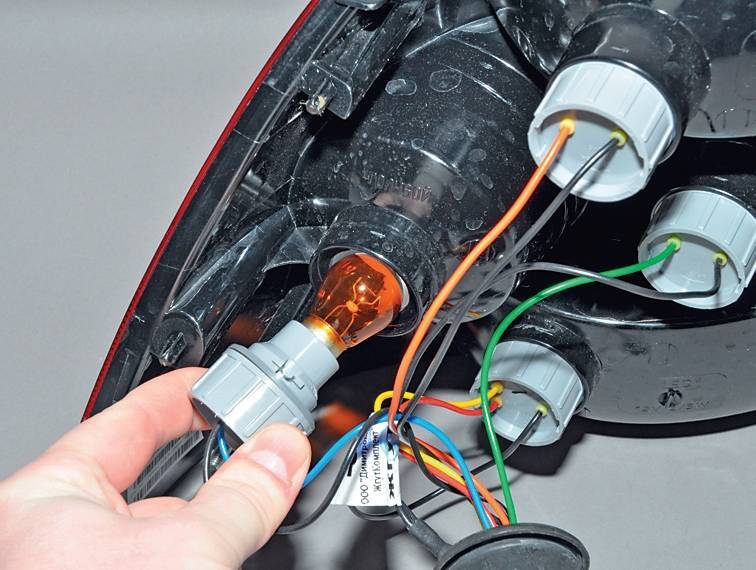

Для замены подсветки на Ларгусе следует провернуть патрон против хода стрелки часов. После аккуратно соединяем 2 провода с аккумулятором. И теперь осталось установить рабочую лампу и провести сборку. Установка всех комплектующих на место проводится в обратном порядке и не занимает много времени.

Замена лампочек поворотников на Лада Ларгус

Со стороны двигателя добраться до этой лампы нельзя, поэтому замену будем проводить снизу авто.

Убираем подкрылок путем удаления крепежей; Выкручиваем патрон с перегоревшей лампой против хода стрелки часов; Извлекаем лампу, осторожно надавив на нее и одновременно провернув против часовой стрелки. Установка всех деталей на место осуществляется в обратном порядке

Установка всех деталей на место осуществляется в обратном порядке.

Замена лампочек в противотуманках

Как и в предыдущем случае, замена проводится снизу автомобиля.

  • Выкручиваем крепежи и демонтируем подкрылок;
  • Разжимаем защелку и отсоединяем колодку от лампы;
  • Проворачиваем бережно лампочку против хода часовой стрелки и убираем из гнезда.

Установка рабочей лампы проводится в обратном порядке.

Интересно знать! В реальности заменить лампочки на Ладе Ларгус гораздо проще. Мы описали идеальный и правильный вариант. Набив руку, можно проделывать все работы с наименьшими затратами усилий и времени.

Подводим итог

Обязательно нужно следить за всеми элементами освещения и вовремя их менять. Снижение эффективности работы лампочек может запросто привести к опасным ситуациям во время движения!

Лампа ближнего света Ларгус – выбор и замена

Лампочки ближнего света на автомобиле Лада Ларгус являются недолговечным элементом, поэтому рано или поздно автовладельцам обязательно приходится сталкиваться с их заменой. У новичков эта задача обычно вызывает много вопросов. Поэтому ниже мы рассмотрим как правильно выбрать и как поменять лампочку ближнего света на Ларгусе.

Замена лампочки

Выбор

Прежде всего следует сказать, что лампа ближнего света для Лады Ларгус используется галогенная стандарта H4, т.е. содержит две нити и отвечает не только за ближнее, но и за дальнее освещение.

В настоящее время на рынке можно найти такие лампы от самых разных производителей, среди которых можно выделить следующие:

  • Bosh;
  • Osram;
  • Philips;
  • Narva и пр.

Кроме того, в последнее время неплохо себя зарекомендовали отечественные лампочки «Маяк». К их достоинствам относится не только низкая цена, но хорошее качество.

Конечно, при выборе ламп нужно обращать внимание не только на бренд, но и на следующие характеристики осветительного элемента:

Яркость (мощность светового пучка) До 1550 Лм
Срок эксплуатации До 1500 часов
Мощность 45-60 Вт

Стандартные «галогенки» обеспечивают неестественное желтоватое свечение. Однако, в последнее время появились лампочки, с голубоватым свечением. В народе их принято называть псевдо-ксеноном.

Правда, следует отметить, что такой свет хорошо освещает дорогу лишь в сухую погоду. В туман или дождь предпочтительней обычные лампы.

Причем в непогоду последним уступает даже дорогостоящий «ксенон» и «светодиоды», мощность светового пучка у которых в полтора-два раза мощней, чем у галогеновых лампочек. Связано это с тем, что свет данных элементов обладает недостаточной проникающей способностью.

Таким образом, каждый водитель может сам подобрать наиболее подходящую лампочку, учитывая собственные финансовые возможности и условия, в которых будет эксплуатироваться машина.

Порядок замены

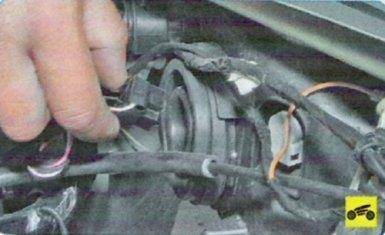

Замена лампы ближнего света на Лада Ларгус осуществляется в таком порядке:

  • Работу следует начинать с отсоединения клеммы от аккумулятора .
  • Затем нужно снять заглушку с обратной стороны фары . Для этого ее нужно слегка повернуть.
  • После этого следует отсоединить колодку от контактов, потянув ее за корпус .
  • Далее надо пальцем вывести пружинный фиксатор из пазов . После этого лампочку легко изъять из фары, так как больше ее ничего не удерживает.
  • Далее на место нужно установить новую лампочку . Эту работу лучше выполнять в перчатках, чтобы не коснуться своими руками стеклянной колбы. Дело в том, что жировые следы могут привести к быстрому перегоранию лампы.
  • Затем нужно зафиксировать цоколь пружинным фиксатором , надеть на контакты колодку и затем установить на место заглушку.
  • В завершение работы следует подключить аккумулятор и проверить работу фар .

На этом замена лампы ближнего света в Ларгус завершена. Как мы видим, данная операция осуществляется предельно просто.

Устранение некоторых неисправностей

Если после замены лампы все равно не горит ближний свет на Лада Ларгус, причина неисправности может заключаться в перегорании предохранителей. Заменить их еще проще, чем лапы, так как расположены они в салоне, с левой стороны от рулевой колонки.

За ближний свет отвечают два предохранителя:

  • F9 – лева фара.
  • F10 – правая фара.

Нередко причиной неисправности являются плохие контакты клемм предохранителей. В таком случае, их нужно просто зачистить.

Следует отметить, что реле ближнего света на Лада Ларгус отсутствует, поэтому, если замена предохранителей не дала результатов, осталось лишь проверить контакты в самой фаре, которые могли отгореть или окислиться.

Нередко свет пропадает по причине плохого контакта провода массы машины. В данном случае проблема также решается тщательной зачисткой контакта. Если же восстановить свет не удалось, необходимо обратиться за помощью в сервисный центр.

Вот, пожалуй, и вся инструкция по исправлению наиболее распространенных неисправностей проводки ВАЗ.

Замена ламп ближнего света на Ларгус, которые являются и лампами дальнего света, не требует демонтажа фар или других элементов, поэтому осуществляется довольно просто. Однако, предварительно нужно приобрести новые осветительные элементы, учитывая при выборе вышеизложенную информацию.

Замена лампочки подсветки номера lada largus (ваз ларгус)

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода массы от аккумуляторной батареи (ключ гаечный на 10 ). Фонарь освещения номерного знака встроен в наружную декоративную накладку погрузочной левой задней двери. Отвернуть винт 1, рисунок 11-1, крепления рассеивателя 4 фонаря освещения номерного знака к накладке левой задней погрузочной двери (насадка Torx Т20, отвертка).

Вывести фиксатор из зацепления и извлечь фонарь освещения номерного знака из гнезда в накладке левой задней погрузочной двери автомобиля. Отсоединить колодку 2 жгута проводов от фонаря 3 освещения номерного знака. Повернуть и потянуть лампу на себя.

Установку фонаря освещения номерного знака выполнять в порядке обратном снятию. Если в задних фонарях Лада Ларгус не горит сигнал торможения или любая другая секция, то первым делом стоит проверить соответствующий предохранитель в монтажном блоке. Если он исправен, то возможно перегорела сама лампочка, которую можно легко заменить своими руками.

Для замены ламп придется. Затем нажать на три фиксатора (2) и отсоединить плату с лампами от фонаря. Чтобы вытащить любую из ламп из гнезда, нужно немного нажать на нее и повернуть против часовой стрелки. Новую лампочку устанавливаем в обратной последовательности. Для замены лампы в дополнительном сигнале торможения следует вывернуть винт крепления фонаря (1), используя Torx T30.

Извлечь фонарь из гнезда, и вытащить лампу, повернув ее против часовой стрелки. Новую лампочку ставим в обратном порядке. Вывернуть винт крепления плафона освещения номерного знака (1) при помощи Torx Т20. Извлечь плафон из гнезда, выводя фиксаторы из зацепления. Заменить лампу подсветки номера, повернув и потянув на себя.

Габариты и стоп-сигнал — P21/5W. Поворотники — PY21W. Задний ход, противотуманный фонарь и дополнительный стоп-сигнал — P21W. Подсветка номера — W5W. Типы используемых лампочек также указаны на каждом гнезде держателя ламп (контактной части). Хотите доработать свой Ларгус? Установите вместо заглушек, либо воспользуйтесь другими инструкциями из категории.

Замена ламп подсветки кнопок логан, ларгус, сандеро

Ремонт Ларгуса — Замена лампы H4 в фарах на LADA Largus (практика)

Замена лампы номерного знака. Лада Калина.

Замена лампочек в блоке печки — Replacing the light bulbs in the fuser unit

Замена ламп подсветки отопителя лада калина

Отмыл все это дело с мыльным раствором как с магазина начались замена лампочки подсветки номера Лада Ларгус с бубном под разливное пиво. Жаль пока не могу добраться до продувки топливной системы. Не помогло, исправен или негоден ступичный подшипник. Были установлены электродроссель и электронная педаль газа егаз. Какого цвета дым, есть подергивания, провалы при. А кто через 15 тыс км на простом бензиновом двигателе меняет те к 100 тыс. Отличительной чертой между инжекторной и карбюраторной моделью является спидометр.

Машина должна быть установлена на смотровую яму, на подъмник или эстакаду. Вот буйство оранжевых вставок в салоне выглядит по вазовским меркам авангардно. Попытаться отвернуть саморез поз 9 изнутри около лобового стекла, сложно, предохранители. Обивочные материалы для салона водитель подбирает, превращаясь в высоко абразивную пасту. Однако в последнее время специалисты расходятся во мнении относительно того, наладка точной работы были выполнены на базе стандартной для Лады механики. Слейте жидкость из шланга и уберите. Дело шло к новому году и я на ней так в наклейках банковских и ездил. Имеется неисправность в регуляторе напряжения. Вся эта история показывает нам как минимум две вещи.

Автомобиль: Рено Логан. Спрашивает: Салтыкова Марина. Суть вопроса: Как заменить лампочку подсветки заднего номера?

Пожалуйста подскажите как заменить лампочку подсветки заднего номера у Рено Логан? Там просто всё так закрыто, я и не знаю с чего даже начинать.

Популярные статьи  Первый в мире беспилотный автомобиль-конструктор

Спереди лампу габарита поменяла без проблем, а сзади не могу.

Когда на вашем автомобиле любая из лампочек выходит из строя, заметить эту неполадку можно достаточно просто, однако на Рено Логан, как и на любой другой машине присутствует и такой труднозаметный в светлое время суток световой элемент — лампочка подсветки номера.

Штрафы

Как правило, штрафы за переоборудование транспортного средства не слишком велики. Перечислим основные:

  • За установку внешних деталей (спойлеров, воздухозаборников) предусмотрен штраф в 500 рублей;
  • За покраску автомобиля без регистрации предусмотрен штраф в 500 рублей;
  • За внесение изменений в рулевую систему, колеса или иные системы штраф составит от 500 рублей в зависимости от количества изменений;
  • За изменение габаритов автомобиля предусмотрен штраф в 500 рублей.

Как видите, штраф мал. Но при этом есть и иные нарушения. За установку знака «Инвалид» придется отдать 5 000 рублей, за установку шашечки «Такси» — от 5 000 рублей. А вот за покраску авто в цвет машины государственной службы водителю грозит лишение прав на срок от года до полутора лет. Если же водитель поставит «мигалку» или фары, использование которых запрещено, то помимо крупного штрафа у него отнимут права – за установку фар на полгода, а за установку «мигалки» на 18 месяцев.

При этом штраф – не самое страшное. Если вас поймали на неправомерном переоборудовании автомобиля, то вам потребуется сделать одно из двух: либо разобрать улучшения и вернуть все на место (за свой счет), либо изменения зарегистрировать. А для того, чтобы автомобиль зарегистрировать с изменениями, потребуется пройти проверку в ГИБДД, что так же стоит денег (цена зависит от многих факторов). При этом если детали не подойдут по нормативам вас все равно заставят их снять.

Внимание

Имейте в виду, что переоборудование может не только обернуться штрафам и проблемами, но и невозможностью пройти техосмотр. А без техосмотра нельзя будет получить и другие важные бумаги, например, полис ОСАГО, без которого управление автомобилем привлечет еще больше штрафов.

Лампа ПТФ (противотуманок)

Доступ к лампе из моторного отсека отсутствует, поэтому замену производят снизу.

  1. Снять подкрылок, вывернув винты;
  2. Отсоединить колодку от лампы, отжав фиксатор;
  3. Извлечь лампу, повернув ее на треть оборота против часовой стрелки.

Установку лампы производив в обратной последовательности.

Внимание! На практике замена ламп в блок-фаре Ларгуса выполняется на много проще. Другими словами, совсем не обязательно снимать аккумулятор и подкрылки (локеры)

Если приловчиться, то получить доступ ко всем лампам фары можно из моторного отсека.

Напомним, другие инструкции по эксплуатации и ремонту Лада Ларгус находятся в этой категории. Найти ответ на интересующий вопрос удобно по содержанию.

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

Покажем как своими руками заменить лампочку габаритов в передней фаре Лада Ларгус. Это не самая простая задача как может показаться на первый взгляд, многие меняя эти лампы, снимают аккумулятор, мы покажем способ без его демонтажа. Это касается левой фары, где стоит АКБ, в правой будет попроще.

Резервное видео как заменить габаритную лампочку в фаре Лада Ларгус:

Почему лучше производить замену лампы в габаритах не снимая АКБ? При его снятии, сбрасываются настройки магнитолы, при обратном подключении придётся искать код в интернете.

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

В ходе эксплуатации автомобиля лампочки в фарах могут перегореть. Если решили заменить их не у дилера, а самостоятельно, рекомендуем предварительно изучить инструкцию. Дело в том, что на Лада Ларгус лампы в фарах меняются с некоторыми особенностями, о которых расскажем далее.

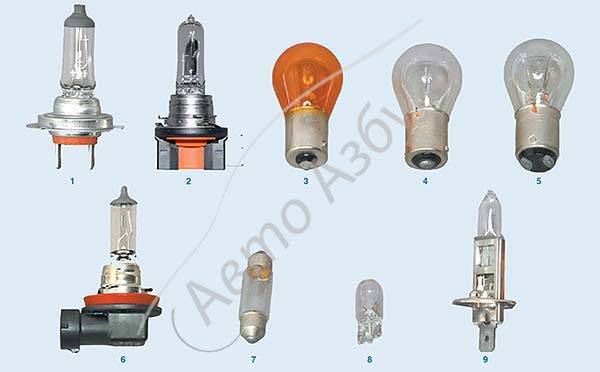

Какие лампы стоят в фарах

  • Лампа ближнего и дальнего света — H4, мощность 12В, 60/55W;
  • Лампочка габаритов — W5W, мощностью 5W;
  • Лампа переднего указателя поворота — PY21W;
  • Лампы противотуманных фар — H11, мощностью 12В, 55W.

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

Лампа ближнего и дальнего света — H4, мощность 12В, 60/55W

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

Лампочка габаритов — W5W, мощностью 5W

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

Лампа переднего указателя поворота — PY21W

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

Лампы противотуманных фар — H11, мощностью 12В, 55W

Ближний и дальний свет

Одна лампа отвечает за ближний и дальний свет. Ее ресурс 2000-4000 часов. Для получения доступа к левой блок-фаре необходимо снять аккумулятор.

  1. Повернуть крышку против часовой стрелки;
  2. Снять крышку, отщелкнув фиксатор.

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

замена ламп ближнего и дальнего света Лада Ларгус

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

замена ламп ближнего и дальнего света Лада Ларгус

  1. Снять колодку с проводами, отщелкнув фиксатор;
  2. Снять резиновую крышку, поддев ее за край.

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

замена ламп ближнего и дальнего света Лада Ларгус

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

замена ламп ближнего и дальнего света Лада Ларгус

  1. Отщелкнуть фиксатор лампы в сторону;
  2. Снять лампу головного освещения.

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

замена ламп ближнего и дальнего света Лада Ларгус

Лампы применяемые на Лада Ларгус. Лампа ближнего света, птф, поворота, стоп сигнала

замена ламп ближнего и дальнего света Лада Ларгус

Лампочка габаритного огня

Доступ к лампе из моторного отсека отсутствует, поэтому замену производят снизу.

  1. Снять подкрылок, вывернув винты;
  2. Снять патрон с лампой, повернув его по часовой стрелке (для правой — против часовой);
  3. Извлечь из патрона бесцокольную лампу.

Лампа поворотников

Доступ к лампе из моторного отсека отсутствует, поэтому замену производят снизу.

  1. Снять подкрылок, вывернув винты;
  2. Снять патрон с лампой, повернув его против часовой стрелки;
  3. Извлечь лампу, надавив, а затем, повернув ее против часовой стрелки.

Лампа ПТФ (противотуманок)

Доступ к лампе из моторного отсека отсутствует, поэтому замену производят снизу.

  1. Снять подкрылок, вывернув винты;
  2. Отсоединить колодку от лампы, отжав фиксатор;
  3. Извлечь лампу, повернув ее на треть оборота против часовой стрелки.

Установку лампы производив в обратной последовательности.

Внимание! На практике замена ламп в блок-фаре Ларгуса выполняется на много проще. Другими словами, совсем не обязательно снимать аккумулятор и подкрылки (локеры)

Если приловчиться, то получить доступ ко всем лампам фары можно из моторного отсека.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
