Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп

Содержание

Возможные проблемы и неисправности

Ближний свет Лада Гранта недостаточно хорошо освещает правую обочину, поэтому дополнительная оптика станет отличным помощником и обеспечит яркий световой поток.

В процессе установки можно столкнуться со следующими проблемами:

  • залом уголков крыльев при демонтаже бампера;
  • повреждение колодок электропроводки;
  • неправильное подключение или замыкание провода.

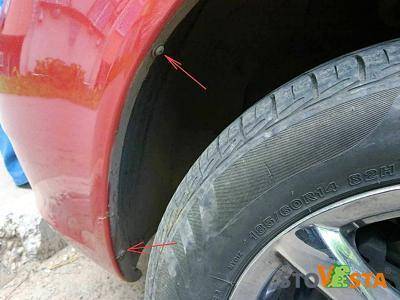

Бампер на Гранте выполнен в виде одной большой детали, поэтому при демонтаже могут возникнуть проблемы в виде повреждений передних крыльев, поэтому снимать бампер нужно вместе с помощником одновременно с двух сторон.

Если при пробном включении оптики ничего не горит, скорее всего, повреждены штекеры из-за неправильного подключения. Чтобы исправить проблему, меняют раъем. Если лампы на секунду загораются, а потом свет выключается, это может свидетельствовать о неисправности реле.

Устройство противотуманок

Штатные противотуманки оборудованы пластиковым креплением, которое удерживает оптику в бампере Гранты. Устройство рефлектора позволяет эффективно освещать дорожное полотно благодаря низкому расположению в бампере и широкому горизонтальному лучу.

Всего выделяется несколько видов оптики:

Классические галогеновые лампы устанавливаются во все штатные противотуманки большинства автомобилей. Детали из диодов не способны выдавать луч правильной формы и качественно освещать дорогу в темное время суток. Такие противотуманки часто используются как дневные ходовые огни.

Самостоятельная разборка

Снятие и разборка противотуманок Гранты может потребоваться в случае треснутого стекла или случайного попадания воды.

Снимите бампер.
Отключите фишки.
Открутите крепеж противотуманок.

Чтобы демонтировать фары без съема бампера, потребуется подъемник и отгибание подкрылков. Разборка фары Лада Гранта потребует использование картонной коробки, промышленного фена и плоской отвертки.

  • Поместить детали в коробку и закрыть крышку.
  • Прорезать отверстие на боковой грани и установить фен на 5-7 минут.
  • Вынуть фары и аккуратно подковырнуть стекло отверткой.

Новое стекло устанавливается с помощью черного или прозрачного герметика в зависимости от оттенка фар.

Технические характеристики цоколей ba15s и bay15d

Светодиодные изделия отличаются высокой эргономичностью, минимальным расходом энергии, что снижает нагрузки на генератор автомобиля.
Экономичные габаритсветодиодная лампа P21/5W (BAY15D) излучает несколько цветовых спектров: белый или красный, возможен оранжевый цвет.

Прогрессивные светодиоды для автомобиля P21/5W (цоколь 1156) оснащены несколькими элементами, обеспечивающими разную мощность. Все элементы устройств имеют пассивную систему охлаждения, не имеют обманки.

Характеристики изделий с цоколем BA15S и BAY15D:

  • Цоколь — BA15S, BAY15D;
  • Электро мощность — 21/5 Вт;
  • Поток световой — 450/50 Лм;
  • Световая температура при белом свечении —2900 К.

Виды и причины поломки

Что будет если заменить галогенные лампы в фарах на светодиодные

Эти приспособления имеют несколько типов:

  • фары ближнего света. Включены во время работы автомобиля. В России разрешается использовать их в качестве источника света для езды днем;
  • фары дальнего света. Работают на пониженном напряжении. Это способствует снижению интенсивности света, что в некоторых случаях не способствует увеличению заметности пешеходов и велосипедистов на дороге;
  • противотуманные фары. Их использование в России разрешено (пункт 19.4 ПДД);
  • передние поворотники;
  • отдельные источники света спереди автомобиля с определенными схемами световой интенсивности.

Фара Лада Гранта со светодиодными лампамиОсновными производителями качественных ДХО являются такие торговые марки, как:

Эти и другие модели источников света могут отличаться формой (прямоугольной, круглой, овальной), количеством находящихся внутри диодных лампочек, мощностью, а также яркостью.

Среди основных причин того, почему ДХО не горят, выделяют:

  • отсутствие проверки полярности перед монтажом источников света;
  • не горит канал поворотника;
  • перегорел предохранитель;
  • отсутствие прогревания или перегорание нити накаливания.

Чтобы усовершенствовать дневные ходовые источники света и сделать их предельно полезными и стильными для автолюбителя, нужно максимально качественно делать все этапы работ. Вместо стандартных ламп, которые не слишком ярко горят, можно установить светодиодное освещение без цокольной сборки. Купить эти компоненты можно практически в каждом магазине, где есть запчасти для автомобилей. При этом, совершая выбор, нужно ориентироваться на модели с наибольшей яркостью освещения.

Работа светодиодных ламп

Анализ отзывов владельцев Лада Гранта лифтбек

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп

  • Grant-Eject (https://www.drive2.ru/l/6512513/): лампы седана отличны от лифтбека. В первой модификации они совмещены, в лифтбеке раздельно.
  • Diyk: на седанах часто потеют задние фонари, в лифтбеке недостаток устранен;
  • Silica Gel: для быстрого выведения влаги крепят на двусторонний скотч поглотитель влаги для обуви. Хватает на непродолжительное время, но зато эффективно. Улучшение герметизации задних фонарей — как альтернативный вариант.
  • Grant-Eject: недостаточная фиксация способствовала выпадению фонаря в процессе движения.
  • LADA Granta 2012 (https://www.zr.ru/content/articles/832528-lampy-primenyaemye-v-avtomobile-lada-granta/): автомобиль надежный, неприхотливый, при условии умеренного стиля вождения. За время эксплуатации в пять лет поломки типичные, характерные.

Как снять задний фонарь: Гранта

Процесс крайне прост. Для работы потребуется торцевой ключ на 10 либо трещотка с соответствующей длинной головкой.

Шаг 1. Скидываем клемму с аккумулятора (любую) – потребуется все тот же ключ на десять.

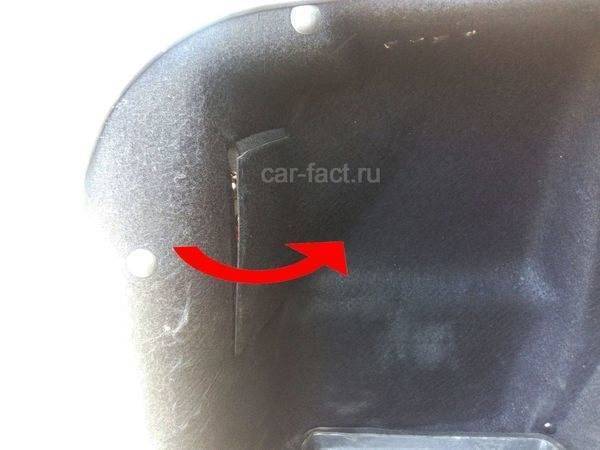

Шаг 2. Открываем багажник, изнутри слева и справа от проема находим «карманы» в войлочной обшивке. Они закрыты на липучку. Открываем.

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп
Находим карман, закрывающий доступ к фонарю. Открываем его.

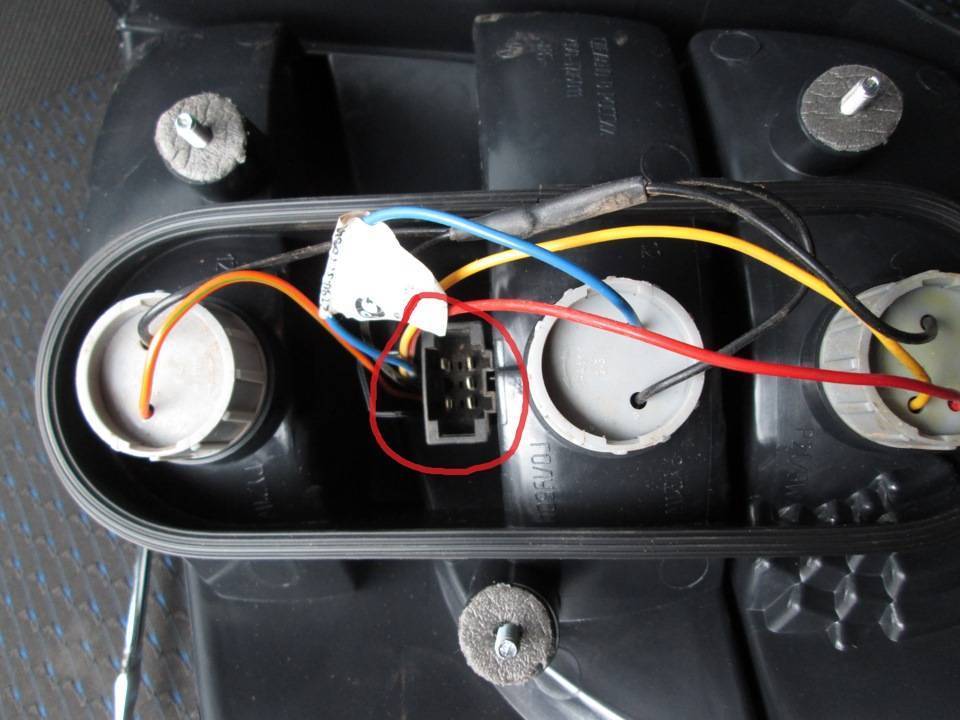

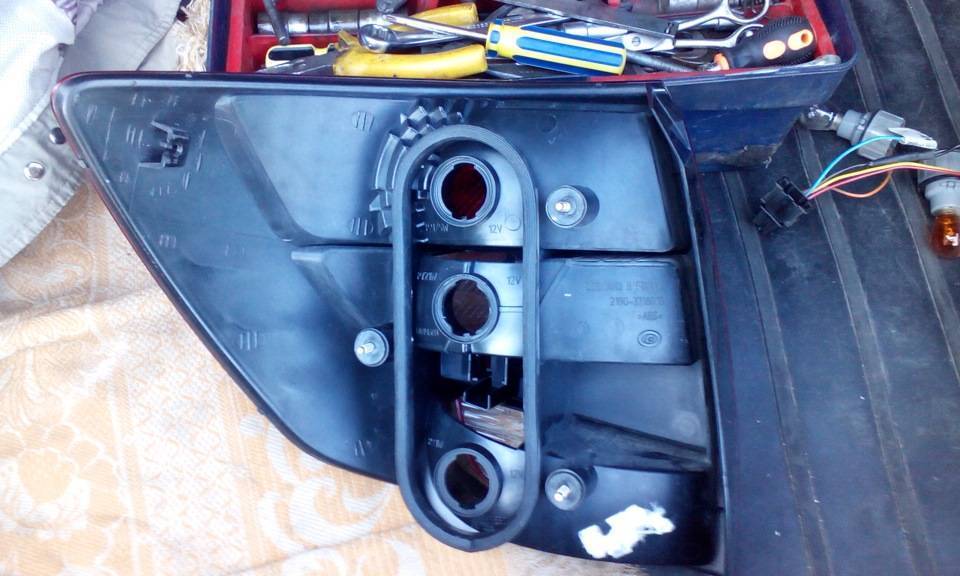

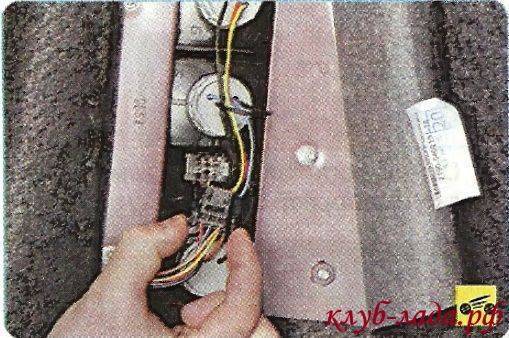

Шаг 3. Отсоединяем проводку – все лампочки вместе с патронами, подведенные к оптике. Проворачиваем патрон против часовой стрелки, чтобы извлечь.

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп

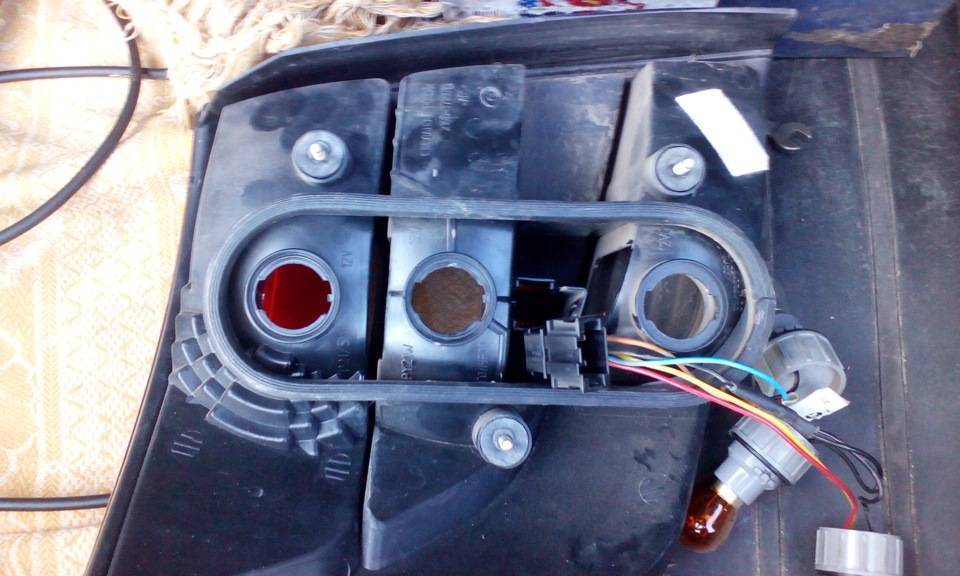

Для отсоединения патрона с усилием проверните его против часовой стрелки.

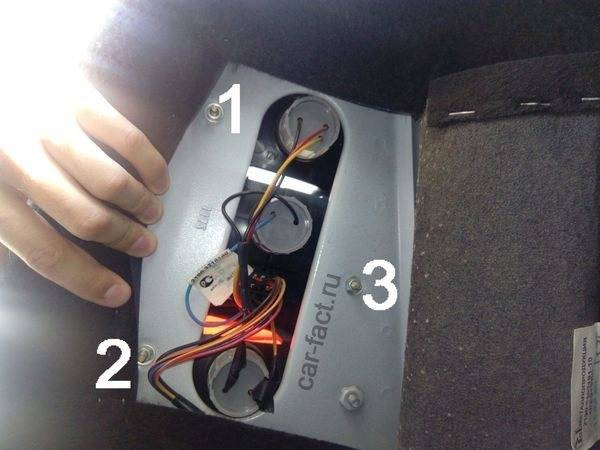

Шаг 4. Находим три винта, фиксирующие фонарь. Головкой на десять выкручиваем все три.

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп
Доступ к винтам не самый удобный. Не получается пролезть в багажник? Попробуйте открутить вслепую.

Шаг 5. Тянем фонарь на себя. Отсоединенный от проводов и кузова, он без проблем выйдет из паза.

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп
Подталкивая фонарь изнутри тянем его на себя.

Сборку проводить в обратной последовательности. Не забудьте подсоединить клемму АКБ обратно.

Замена ламп ближнего света Лады-Калины

Недавно столкнулся с проблемой. При включении ближнего света в темное время суток с удивлением обнаружил, что его просто нет. До этого ездил в Россию, где обязательно включение света в дневное время суток. Поэтому, когда пропал ближний свет и что стало тому причиной я не знал.

Поиск начал с самого простого — проверки предохранителей. Они оказались в порядке. После того, как были исключены еще две причины (блок светотехники и переключатель света фар), настало время проверки ламп ближнего света.

ВАЖНО! Все изложенное ниже — это мой личный опыт. Не факт, что описанная технология является правильной

Поэтому, автор не несет никакой ответственности за возможный причиненный какой-либо ущерб вследствие проведения нижеописанных действий.

  • Снять клеммы с контактов моторчика (двух моторчиков, в случае универсала или хэтчбека), предварительно запомнив как они подключены;
  • Открутить передний болт крепления бачка, который находится выше блок-фары;
  • Ослабить гайку, которая зажимает заднее крепление бачка возле стойки-амортизатора;
  • Аккуратно достать бачок, не расплескивая его содержимое.

После этого получаем вполне нормальный доступ к блок-фаре.

  • Снять резиновую крышку для доступа к фаре;
  • Аккуратно снять два провода питания фары, запомнив их расположение;
  • Аккуратно надавить и слегка приподнять железную скобу-защелку;
  • После того, как скоба выведена из пазов, отвести ее в сторону;
  • Аккуратно вынуть, взяв за контакты, лампу ближнего света.
Популярные статьи  Смазка Литол 24: характеристики и применение на автомобиле

Порядок установки лампы ближнего света обратный. Ни в коем случае нельзя браться руками за стеклянную часть лампы, т.к. при включении она сразу перегорит. Если такое произошло, следует тщательно протереть стеклянную часть лампы спиртом и дать ему полностью испариться.

  • Установить лампу ближнего света таким образом, чтобы она своим выступом на цоколе попала в соответствующий паз на плафоне, тем самым надежно зафиксировавшись.
  • После этого выполняется самая сложная часть по замене лампы — надо аккуратно зафиксировать лампу защелкой, попав точно в пазы, при этом необходимо контролировать, чтобы сама лампа не провернулась в плафоне. Для этого защелка заводится немного сверху, затем слегка нажимается и опускается вниз.
  • Если все прошло успешно — обязательно следует проверить надежность крепления лампы, чтобы она надежно удерживалась защелкой и не проворачивалась вокруг своей оси.
  • Подсоединить провода, соблюдая полярность;
  • Закрыть резиновой крышкой отверстие для доступа к лампе;
  • Установить на место бачок стеклоомывателя, закрепив его и подсоединив провода.

После этого, при необходимости, можно переходить к замене левой лампы ближнего света. Доступ к этой лампе гораздо хуже, т.к. снять бачок с охлаждающей жидкостью, не сливая тосола, практически невозможно. Поэтому, приходится изворачиваться и действовать наощупь.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Заменять лампочки на этой машине очень легко. К примеру чтобы сменить лампу стоп-сигнала в задних фарах нужно всеголишь открыть багажник, отвернуть чехольчик и вывернуть из патрона необходимую под замену лампочку.

Еще больше полезных советов в удобном формате

Не горят стопы Лада Гранта

Не работают оба стоп сигнала в Лада Гранта

Замена масла в коробке Лада Гранта

Ой. купила недавно совсем машинку этой марки, решила «полистать» сайты с этой модели, а именно конкретно интересовала такая тема: «в случае чего как заменять лампочки у этой модели» и наткнулась на эту статью. Оказалось что проще и некуда, все просто и понятно.

Относительная простота конструкции Лада Гранта, в том числе лифтбек, позволяет проводить ряд профилактических, ремонтных работ вне сервисного центра. Даже на этапе действия гарантийного обслуживания производитель допускает проведение элементарных работ вне официального СТО.

  • восполнение жидкости системы охлаждения, моторного масла;
  • замена щеток очистителя лобового стекла;
  • замена лампочек, передней и задней оптики.

Причины поломки

Существует несколько основных причин поломки лампочек ближнего света:

  • перегорела сама лампа. Если свет не включается, то этот вариант поломки первым приходит в голову. Если у вас установлены галогенные источники освещения, то одна из двух нитей накаливания в них может оторваться, что поспособствует поломке. Чтобы осуществить замену сломанной колбы с цоколем, достаточно будет выключить зажигание, открыть капот, сняв защитный короб с двух сторон фары. После этого — достать контактную группу, вынуть пружины-фиксаторы, а затем и перегоревшее изделие. Чтобы оно не сгорело сразу после монтажа в фару, его следует вытереть спиртом. Не стоит браться за новую колбу без перчаток или салфеток: на руках всегда присутствует в небольших количествах жир или грязь, которые могут ухудшить работу изделия;
  • перегорел предохранитель. Он обеспечивает необходимое напряжение в электросхеме. Чтобы его починить, нужно открыть блок с автомобильными предохранителями и отыскать нужный по распиновке. Если в предохранителе перегорела перемычка, вы сможете увидеть это невооруженным глазом. Далее нужно вынуть сломанную деталь, заменив ее новой. Если же вы постоянно сталкиваетесь с поломками предохранителей, вполне возможно, что в вашей «Ладе» есть неполадки с самой проводкой. Чтобы их устранить, рекомендуется обратиться к специалистам, так как неисправная электропроводка может спровоцировать пожар;
  • прочие нестандартные причины. Иногда поломку изделий может вызвать, например, поломка очистителей фар.

Лада Гранта БомжSQ на чипе › Бортжурнал › Замена задних фонарей. Не все лампы одинаково полезны

Будучи далеко не поклонником внешних украшательств автомобиля, минувшей зимой конкретно словил приступ «тюнинха», положив глаз (чего уж, оба глаза) на замечательные прозрачные фонари производства «Тюн-Авто». Запали в душу — и всё тут…

Казалось бы, дело нехитрое — покупаем новые задние фонари, а поскольку корпус у них прозрачный – ставим красные лампочки габарит/стоп P21/5W, а в ПТФ — красную лампу P21. Ничего сложного. И если с заказом новых фонарей не возникло никаких проблем, то вот поиск лампочек вылился в целый квест и томительное двухмесячное ожидание.

Я вообще за технологический прогресс и потому решил приобрести новомодные светодиодные лампы. Лампа в противотуманку с цоколем BA15s подвернулась довольно быстро:

Установка нового освещения

Необходимого повышения яркости или срока эксплуатации лампочек можно добиться, лишь произведя замену действующих огней. Часто автолюбители заменяют установленные в «Ладе» галогенные источники освещения на светодиодные. Как правило, с этой задачей сможет справиться даже человек без опыта замены ламп. Однако следует знать несколько нюансов. Просто поставить новый диод на нужное место недостаточно — у процесса есть свои особенности. Они таковы:

  • часто приходится отрывать предыдущий цоколь с диода, чтобы переместить его детали на нужные отверстия;
  • водитель должен будет обязательно проверить полярность источников света на «Гранте» для сохранности предохранителя. Если это не будет сделано, то предохранитель, который отвечает за напряжение в сети, просто перегорит. Плавкий предохранитель, который установлен в этой модели авто, способен обесточивать безопасную работоспособность электрической схемы.

Также нужно не забывать проходить плановый техосмотр. Он позволит выявить, не является ли процедура смены опасной. Вынув старый источник света, не нужно сразу его выбрасывать. Если вы не пройдете техосмотр с новыми лампами, логично будет вернуть старые на их место. Также помните, что законодательство Российской Федерации допускает на автомобилях лишь освещение белого и желтого цвета — остальные расцветки оказались вне закона.

Смена освещения на «Ладе Гранте» на такие популярные в последнее время светодиоды дает немало преимуществ:

  • потребление меньшей электроэнергии и, следовательно, топлива;
  • более долгий эксплуатационный срок (некоторые рассчитаны на весь срок эксплуатации «Лады Гранты»);
  • отличные визуальные эффекты, яркое освещение дорожного покрытия;
  • эти модели не оказывают большую нагрузку на генератор и не перегружают предохранитель.

Чтобы произвести замену в правой фаре, следуйте алгоритму:

  1. Извлеките патрон, вращая его против часовой стрелки.
  2. Достаньте поломанное изделие, потянув его на себя.
  3. Проверьте, соответствуют ли усики лампы аналогичным креплениям в машине и вставьте его на место под углом 45 градусов.

Правильное расположение усиков диодаУстановка освещения в левой фаре имеет свои особенности, так как до нее труднее добраться. Перед процессом замены извлеките блок воздушного фильтра, предварительно открутив шланг антифриза. После этого снимите 3 резиновых крепления, на которые крепится блок. Дальнейшие действия аналогичны замене освещения в правой фаре.

Виды фар

При перечислении видов фар Лада Гранты следует обязательно упомянуть оригинальные детали и их аналоги, обычно применяемые в качестве альтернативы или тюнинга оптики. При демонтаже и монтаже этих фар владельцу машины не потребуется переделывать крепления. Приведем их описания с указанием каталожных номеров:

  • Начнем с оригинальной фары, проходящей в каталогах под номером 21900-3711010-00. Она не вызывает никаких сложностей при снятии и монтаже, а ее цена может колебаться от 1000 рублей и выше.
  • Аналогом оригинальной фары с ксеноновыми линзами является производимая Волжским автозаводом фара, имеющая каталожный номер 21901-3711010-90. Такие фары не получили широкого распространения, по своей конструкции они мало отличаются от оригинала, представляя собой ту же оригинальную деталь, но разработанную и предназначенную для монтажа ксенона. Их стоимость превышает стоимость оригинальной фары примерно на 15%.
  • К третьей разновидности относятся модели, применяемые для тюнинга оптики. Так, было выпущено сразу два аналога оригинала, один из которых имеет встроенные светодиодные указатели и проходит в каталогах под номером DM-171052, а другой оснащен разными типами линз для дальнего и ближнего света и окантовкой со светодиодной подсветкой. Каталожный номер второй модели – DM-171118.
Популярные статьи  Полноприводная трансмиссия: как устроена и работает схема полного привода

Помимо этого, отдельного упоминания достойна и одна из самых полезных разработок нашего времени – возможность устанавливать линзы в блок-фару.

Виды освещения

Лампочки ближнего света отличаются уровнем потребления энергии, яркостью и другими характеристиками. Выделяют:

  • галогенные модели. Являются классическими для «Гранты» и представляют собой современную разновидность ламп накаливания с цоколем. В них повышена температура нити накаливания до 3000 градусов, а в колбе содержатся пары галогенных газов. Они имеют низкую стоимость, однако обеспечивают неплохую видимость и средний по длительности период работы;
  • ксеноновые. Характеризуются ярким белым свечением, похожим по своим характеристикам на дневное. В колбе таких изделий содержатся инертные газы, сквозь которые проходит электрический разряд. Обладают минимальными размерами и долгим периодом службы;
  • светодиодные. В качестве главного света эти изделия еще не завоевали популярность, однако диоды широко используются в качестве дополнительного источника света из-за своей яркости и чрезвычайно долгого срока эксплуатации.

Хорошей альтернативой ближнему освещению могут стать ходовые огни для дневного времени суток. Они приходят на помощь водителям, которые в дневное время суток не любят включать ближний свет, так как это значительно истощает запасы топлива. Ходовые огни являются менее мощными, однако на дороге они четко обозначают авто в потоке машин, снижая при этом нагрузку на автогенератор.

Процесс замены ламп ДХО

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп

Необходимо снять (отвести в сторону) корпус воздушного фильтра

  1. Чтобы получить нужный доступ к левому блоку фар, нужно сдвинуть в сторону корпус, внутри которого размещается воздушный фильтр мотора. С этой целью проводим демонтаж всех креплений корпуса, жгутов проводов и датчика. После этого можно будет сдвинуть корпус фильтра вверх.
  2. А вот для получения доступа к правому блоку фар, нужно будет снять крышку силового агрегата. Чтобы это сделать, нужно открутить крышку маслозаливной горловины, а далее аккуратно отщелкнуть крышку. Делается это уверенным движением по направлению вверх. Главное, не забыть завернуть крышку на своё посадочное место обратно, дабы исключить возможность падения в горловину твердых предметов, включая и грязь, которой под капотом может быть достаточно много.

Что же касается разъёма лампы габаритов, то он располагается ближе к нижнему углу фару. Так что, вам потребуется извлечь патрон. Делается это посредством поворота патрона против часовой стрелки. Теперь вам будет доступна лампа, заменить которую очень просто.

Недостатки светодиодных ламп

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп

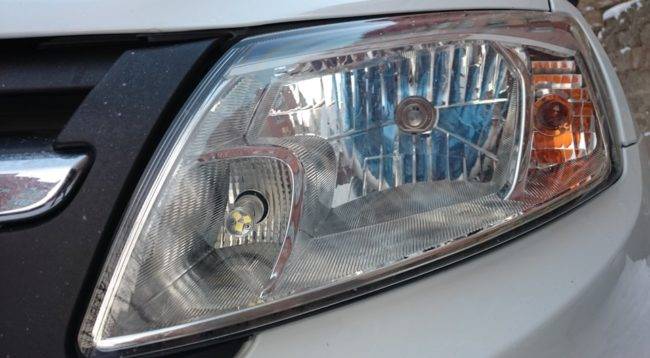

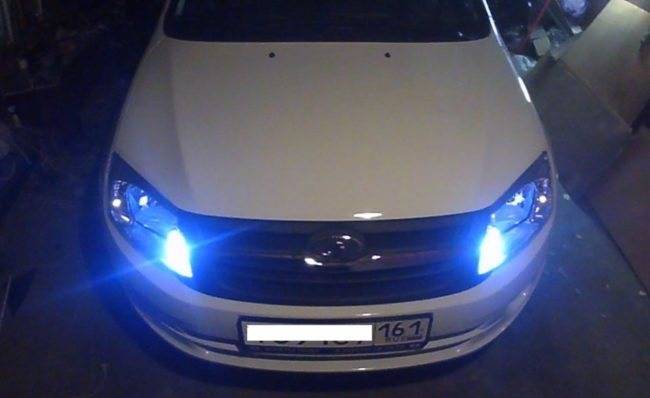

Ещё один пример диодной лампы дневного света

Если вы решились установить светодиодные лампы, то будьте готовы к некоторым проблемам с их работой.

В основном, речь идёт о том, что датчик на панели приборов будет постоянно сигнализировать о проблемах в работе. Причина этого заключается в пониженном потреблении электричества такими лампами. Это замечает реле контроля, которое постоянно следит за нормальной работой ламп. Так что, увидев пониженную подачу тока, водителю будет показано соответствующее сообщение, что лампа пришла в негодность.

Индикатор будет постоянно гореть на панели приборов, или же сработает звуковая сигнализация бортовой системы. Впрочем, звуковой сигнал будет слышен только в ситуации, если панель приборов будет заменена аналогичной, но европейского варианта.

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп

Ярко, но не по закону! Гибдд будет против!

Требования к установке

Ключевым недостатком дневных ходовых огней является то, что они не зафиксированы в законодательстве в качестве стандартного осветительного прибора. Так что, может возникнуть немало конфликтов между владельцами транспортных средств и представителями власти.

Специальные виды осветительных приборов должны производиться в точном соответствии государственным стандартам. Поэтому, если была проведена самостоятельная замена, то новые лампы, по своим техническим характеристикам, должны соответствовать выдвигаемым нормам.

К примеру, для автомобиля Лада Гранта ходовые огни дневного типа должны находиться в передней части на высоте не меньше двадцати пяти сантиметров от уровня земли.

Замена габарита лада гранта

Здравствуйте дорогие подписчики!

Сегодня я заснял видео о том как заменить лампочки габаритных огней на Лада Гранта, Они же кстати и Дневные Ходовые огни! ( В магазинах когда искал лампочку, все чуть с ума не сошли… когда я им говорил: ” Здравствуйте, у Вас есть светодиодные лампочки, на дневные ходовые огни на Ладу Гранту?” Не мне приносили лампочки разные, даже до смеха доходило… какие только не несли:))))) Но дело в том что если продавцу сказать, что тебе лампочки нужны в дневные ходовые огни (ДХО) то они долго не смогут поверить что на Грантах они просто на просто есть! :)) Нужно говорить: “Здравствуйте, дайте мне пожалуйста светодиодные лампочки в ГАБАРИТЫ на Ладу Гранту! ) И так ближе к делу… Вот видео как они меняются! Даже триногу для фотика сегодня купил, что бы видео получилось не с дрожащих рук, а по нормальному :)) а вот и тренога …

Так что это видео действительно очень продуманно с моей стороны, много делал попыток снимать самому, просил любимую Племяшку Настюшку, но тринога спасла положение и вот что получилось!

Обеспечить безопасность автомобиля и пассажиров в ночное время суток позволяют специальные лампы. Они дают возможность другим участникам дорожного движения увидеть очертания транспорта или оценить расстояние между машинами.

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп

Кроме того данные осветители позволяют выделиться в условиях сильных осадков, тумана. Для современной Гранта Лада габариты устанавливаются в корпусе спереди и сзади, что гарантируют четкую видимость авто среди потока других машин или на безлюдной трассе.

Как поменять все лампы на Лада Гранта

Для каждого типа света существует свой отдельный мануал по замене. Поэтому изучить придется сразу несколько инструкций. Стоит отметить сразу, что снимать фары или бампера не нужно! Все выполняется на машине.

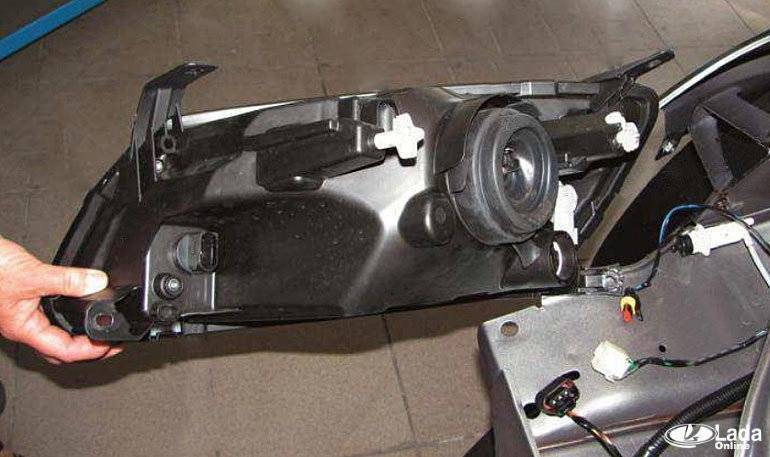

Замена на Гранте ламп передней блок-фары

Нет ничего сложного в том, чтобы поменять лампочки в передних фарах Гранты. Достаточно придерживаться следующих инструкций.

Ближний/Дальний

  1. Снимите защитный чехол с обратной стороны фары.
  2. Отсоедините фишку лампы H4.
  3. Отожмите фиксатор в стороны.
  4. Снимите старую лампу и установите на ее место новую в обратном порядке.

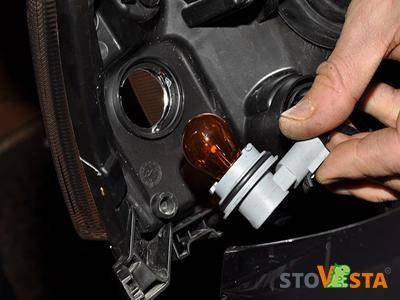

Лампа указателя поворота

Нажмите на патрон и поверните его против часовой стрелки. Затем извлеките патрон вместе с лампой, нажимаем на лампочку и поворачиваем налево до упора. После этого заменяем ее и устанавливаем патрон обратно в блок-фару.

Лампа ДХО и габаритного света

Поверните патрон против часовой стрелки и выньте из корпуса блок-фары. После этого оденьте перчатки и просто потяните за стеклянную часть лампочки, вытащив ее наружу. Установите новый источник света в обратном порядке и произведите сборку.

Как на Гранте поменять лампочки в передних ПТФ

Чтобы поменять переднюю лампочку противотуманки, необходимо открутить крепления подкрылка и отстегнуть бампер из зацепления. Затем просунуть руку, снять разъем с лампочки и повернуть ее патрон до выхода из корпуса. Замена производится вместе с патроном.

Замена ламп в задних фонарях Гранты

Чтобы получить доступ к источникам света, необходимо открыть багажник и отогнуть ковролин, закрывающий тыльную часть фонаря. Чтобы поменять любую лампу, необходимо нажать на патрон и повернуть против часовой стрелки и вытащить ее.

Установка производится в обратном порядке. Данная процедура выполняется одинаково для:

  • габаритного света и стоп-сигнала;
  • указателя поворота:
  • задней противотуманки;
  • света заднего хода.

Многие ошибочно полагают, что для замены лампочки необходимо демонтировать фонарь. Но это не так. Все меняется со стороны багажника.

Замена лампы подсветки номера

Для выполнения данной процедуры, необходимо проделать следующие действия:

  1. Крестовой отверткой отверните крепление плафона освещения номерного знака.
  2. Демонтируйте плафон.
  3. Снимите с него стекло.
  4. Отогните один из контактов и снимите старую лампу.
  5. На ее место установите новую аналогичным способом.
  6. Произведите сборку.

Замена лампочек боковых указателей на Гранте

Боковые указатели – это дублирующие светильники, которые включаются вместе с указателями поворота. Они необходимы для того, чтобы другие водители видели сбоку, куда поворачивает машина. Чтобы поменять лампы поворотников, достаточно:

  1. Сдвинуть пальцами светильник вдоль крыла вперед.
  2. Вытащить его из крыла.
  3. Повернуть пластиковый патрон влево, вынуть его и заменить лампу.
  4. Произвести сборку.
Популярные статьи  Что такое АКПП в машине

Как поменять лампочки в салоне Lada Granta

Многие автовладельцы не знают о том, что в приборной панели источники света замене не подлежат, так как они впаяны в плату в виде диодов. При выходе из строя одного диода, его можно только перепаять или заменить щиток целиком.

Чтобы поменять лампу в потолочном светильнике, при помощи плоской отвертки подденьте прозрачную часть светильника и снимите его с корпуса. Затем отстегните разъем и, отогнув контакты, демонтируйте старую лампочку. Установите новую и соберите все в обратной последовательности.

Чтобы поменять источники света в блоке управления отопителем, необходимо проделать следующее:

  1. Снимите рукоятки управления отопителем.
  2. Демонтируйте центральную накладку консоли (при необходимости снимите магнитолу), поддев отверткой.
  3. Отстегните все разъемы с накладки и разверните ее.
  4. Снимите патроны со сгоревшими лампами. Замените лампы и установите патроны на место.
  5. Произведите сборку накладки.

Что нужно для монтажа системы светодиодной подсветки

Перед установкой светодиодного комплекта или отдельных полос вы должны подготовить материалы и инструменты:

  • Электрические разноцветные провода (красный и чёрный), чтобы не запутаться. Длина будет зависеть от тех мест, где вы будете прокладывать светодиодную ленту. Поскольку вы будете освещать багажник, надо замерить рулеткой расстояние от багажника до торпеды.
  • Клеммы «мама» в количестве, достаточном для всех предохранителей, тумблеров или кнопок.
  • Резиновые втулки на тот случай, если провода будут протянуты через просверленные отверстия в кузове.
  • Кнопки или тумблеры в таком количестве, чтобы их хватило на ленты разного цвета.
  • Хомутики-стяжки пластиковые для фиксации проводов.
  • Колодка с предохранителями, которых нужно столько, сколько цветов светодиодов (светодиодных лент) вы собираетесь проложить.
  • Силиконовый герметик.
  • Двусторонний скотч, если на обратной стороне светодиодной ленты нет липкого слоя клея.
  • Термоусадочный кембрик.
  • Паяльник с припоем.
  • Ножницы с острым ножом.
  • Рулетка.

Кроме замера расстояния от багажника до днища, а затем до торпеды, нужно определиться, в каком месте на передней панели будет размещаться блок предохранителей, чтобы тумблерами или кнопками переключения/отключения было комфортно пользоваться. Как вариант, можно тумблеры поместить под торпедой, чтобы не просверливать отверстия. Если вы собираетесь осветить дверь багажника, вам необходимо будет замерить расстояние на двери в зоне прокладки светодиодной ленты.

Особенность эксплуатации светодиодных ламп P21 5W и P21W

Назначение устройства, то есть место для его использования, определяет длительность его использования.

Используется лампа светодиодная р21 5w в кратковременном режиме:

  • на задние фонари;
  • на стоп-сигналах;
  • на поворотных указателях.

В процессе такого непродолжительного использования, слабые диоды не успевают сильно перегреваться и выходить из строя.
Для длительного режима работы лучше использовать более мощные модели — двухконтактные светодиодные лампы.

Они могут применяться:

  • как огни на задние габариты;
  • для дневного использования ходовых огней;
  • для включения задних противотуманных фар.

При использовании дешевых изделий, появляется риск быстрого сгорания от перепадов напряжения в сети.

Что значит маркировка лампы

Стопсветодиодная лампа P21W или P21 5W различается по форме цоколя, своему габариту и количеству электроцепей внутри устройства.

  1. Модель P21W — это аналог одинарной лампы накаливания, имеющей обычный стандартный цоколь BA15S.
  2. Модель P21 5W — это замена двойной лампы накаливания, имеющей цоколь BAY15D.

Визуально оба типа изделий P21 5W и P21W различаются по количеству контактов на цоколе:

  • у P21W — один контакт и одна цепь управления;
  • у P21 5W — два контакта или две цепи управления.

Кроме общепринятой маркировки, габаритсветодиодная модель имеет еще и дополнительную:

  • одноконтактная P21W может иметь маркировку: 1156;
  • двух-контактная P21 5W может маркироваться: 1157.

Самыми надежными производителями являются бренды: Philips, MTF, Osram. В зависимости от марки авто, можно устанавливать P21 5W двухцветные модели, которые могут комбинировать поворотник и ДХО. В цветном светодиоде отсутствует желтый люминофор, хорошо виден кристалл и внутренняя начинка.
Чем больше габарит светодиодного изделия, тем меньше будет нагрев в процессе работы.

Распространенные типы ламп Р21

В современном производстве все больше выпускаются двухцветные габаритные светодиодные изделия. Их используют в машинах со специально сконструированной схемой электроснабжения. В такой схеме в одном устройстве скомбинировано две разных функции: поворот с дневными огнями и пр.лампа светодиодная w21

Новая лампа светодиодная w21 – это источник белого света.
Сегодня на рынке светодиодов для авто можно найти желтые или красные лампы P21W. Это позволяет использование без дефлекторов.

Как поменять лампы

Система освещения Лада Гранта простая и практичная. Чтобы поменять лампы в фарах, вам не нужны специальные инструменты. Достаточно прочитать нашу инструкцию и выполнить рекомендации.

Передняя оптика

В Лада Гранта установлены лампы ближнего и дальнего света H4. Чтобы поменять лампу вам понадобятся перчатки, длинная прямая отвертка и фонарик.

При замене лампы, не берите её за баллон. Во время работы она сильно нагревается и охлаждается через стекло. Если на баллоне будут частицы жира с пальцев, то теплообмен лампы будет нарушен. Она быстро перегорит.

Сначала снимаем крышку, которая закрывает фару. Она находится за фарой под капотом. Чтобы её снять, надо надавить пальцем на пластиковую собачку, которая расположена сверху, и отверткой отжать крышку с двух направляющих.

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп

После того, как вы сняли крышку, отсоединяем разъемную колодку. Достаточно просто потянуть её от фары. Дальше снимаем уплотнительное резиновое кольцо.

Лампа закреплена фиксирующими скобами. Надо нажать на них по направлению к фаре, вывести из зажимов и отвести в сторону. Лампу можно вынимать.

Собираем в обратном порядке: устанавливаем лампочку, защелкиваем фиксаторы, ставим уплотнительное кольцо, присоединяем разъемную колодку и закрываем крышку.

При установке новой лампы, надо совместить направляющие лучи на цоколе лампы с пазами в месте крепления. В другом положении лампу установить невозможно.

При сборке проверьте, чтобы фиксирующие скобы прочно закрепили лампу и обе вошли в пазы. Тщательно устанавливайте уплотнительное кольцо

Важно, чтобы пыль не попадала в фару, иначе придется её менять через какое-то время. Будьте осторожны при снятии и установки крышки

Пластиковая собачка может сломаться, если на неё слишком сильно надавить.

ВАЖНО: Меняйте лампы в перчатках. Если на баллоне останутся частичек жира с пальцев, то это сильно сократит срок их работы

ВАЖНО: Поменять указатели поворота ещё проще. Надо найти патрон, повернуть его против часовой стрелки и достать лампочку

Новую лампочку надо вставить в пазы патрона, немного нажать и повернуть по часовой стрелки. Остается установить патрон с лампочкой на штатное место.

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп

Лампу в противотуманной фаре заменить немного сложнее. Чтобы получить к ней доступ, надо вывернуть руль и отвернуть два самореза, которые соединяют бампер и подкрылок. После этого отщелкнуть бампер с креплений.

Лампы заднего фонаря Лада Гранта лифтбек – P21W, PY21W,R10W и W16W подбор и замена ламп

Отгибаете бампер сантиметров на 15-20, чтобы можно было достать до фары, и выкручиваете лампу против часовой стрелки на четверть оборота. Устанавливаете всё в обратном порядке.

Задняя оптика

С задними фонарями всё элементарно. Доступ к ним из багажника. Справа и слева расположены пластиковые вставки с отверстиями. Чтобы получить доступ ко всем лампочкам, надо снять эти вставки. В отверстие просовываете палец, нажимаем на пластиковую защелку и снимаем вставку. Так вы получаете доступ ко всем лампочкам, которые расположены в задних фонарях. Остается только вынуть нужную лампу и заменить её на новую. После замены ставите на место пластиковую вставку.

Замена любой лампы на Лада Гранта займет не больше 10 минут. Немного больше времени потребуется только на замену лампочек в противотуманных фарах.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
