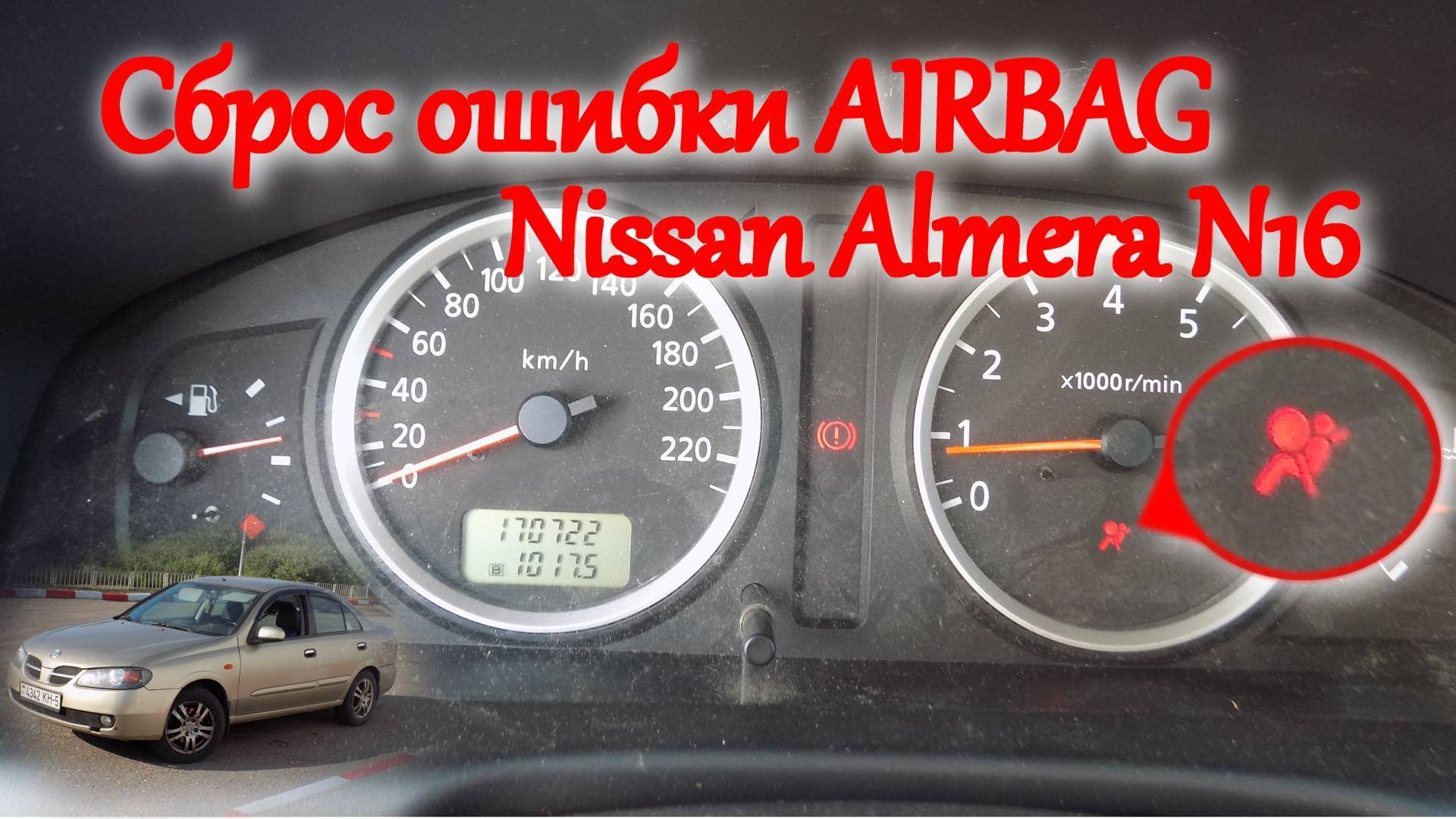

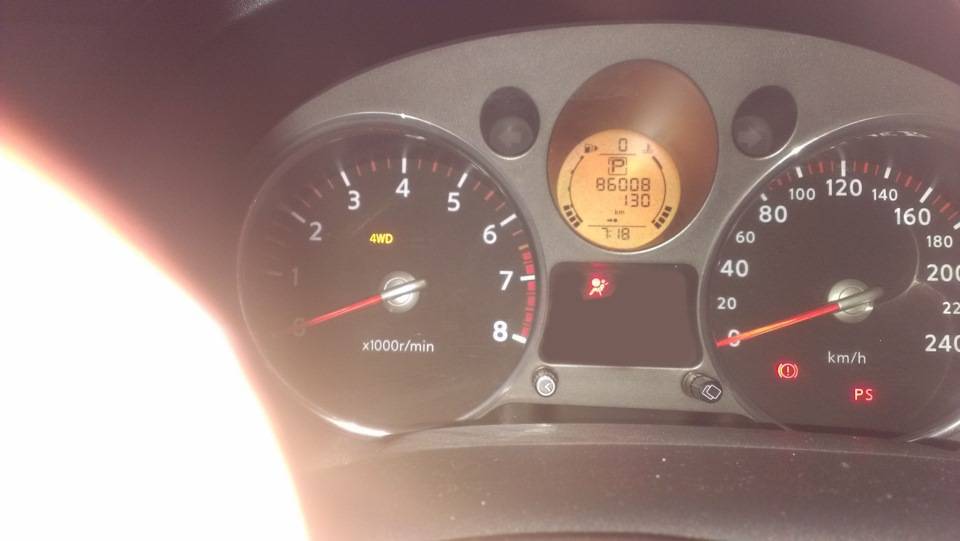

Горит подушка безопасности на панели приборов: причины срабатывания индикатора, диагностика, решение проблемы

Содержание

Система SRS

Во всех современных машинах в салоне можно встретить маркировку значит? Даная аббревиатура расшифровывается как Supplementary Restrain System, что на русском означает «Развернутая система безопасности». Часто к ней добавляют фразу Air bag, которая переводится как «подушка безопасности». Именно подушки являются главным атрибутом системы. Но кроме них, SRS включает в себя также:

  1. Ремни безопасности.
  2. Натяжительные приспособления.
  3. Датчики удара.
  4. Пиропатроны.
  5. Электронную систему управления.

Как и любой другой автомобильный узел, система безопасности может выйти из строя при поломке одной мелкой детали или потери надежной взаимосвязи между элементами.

Инструмент сброса подушек безопасности Hyundai

Для считывания кодов, очистки и выключения подсветки подушки безопасности на Hyundai вам потребуется сканер, который может считывать коды модулей подушек безопасности. Представительства Hyundai используют сканер Hyundai GDS, который стоит тысячи долларов.

Хорошей новостью является то, что есть несколько сканеров OBD2, которые могут прийти на помощь. Ниже представлен список сканеров OBD2, которые могут считывать и очищать коды неисправностей на автомобилях Hyundai.

  1. Foxwell NT630 Hyundai Airbag SRS Сканер
  2. Autel Maxidiag Elite MD802
  3. Запустите сканер подушек безопасности Creader

Цена этих сканеров подушек безопасности Hyundai составляет от 100 до 200 долларов.

Общие причины

Аккумулятор разряженного автомобиля

Возможно, индикатор подушки безопасности включился и остался включенным после того, как вы запустили свой Hyundai. Обычно это происходит из-за разряда автомобильного аккумулятора и отсутствия необходимого напряжения для правильной работы модуля подушки безопасности. Если напряжение аккумулятора упадет ниже 9 болтов, загорится индикатор подушки безопасности Hyundai и будет гореть до тех пор, пока вы не очистите коды.

При сканировании модуля подушки безопасности вы получите код неисправности, в котором говорится, что блок управления подушками безопасности обнаружил пониженное напряжение. Вы можете использовать один из упомянутых выше сканеров OBD2, чтобы очистить этот код ошибки. См. . Как отключить подсветку подушки безопасности в моем Hyundai? Обязательно замените старую батарею (или исправьте любые проблемы с генератором). В противном случае контрольная лампа подушки безопасности снова включится.

Сопротивление датчика бокового удара

Датчик боковой подушки безопасности может быть виновником в некоторых случаях. Датчик установлен в центральной стойке или дверной панели. Если датчик бокового удара выходит из строя, его необходимо заменить. Проверьте сопротивление датчика бокового удара. Оно должно составлять от 1,7 до 2,3 Ом. После замены датчика очистите коды неисправностей, как описано в этой статье.

Датчик бокового удара установлен на панели двери.

Высокое сопротивление модуля подушки безопасности

Часто вы можете получить код, в котором указано высокое сопротивление модуля подушки безопасности или разомкнутая цепь. Эти коды неисправностей могут относиться к подушке безопасности водителя, подушке безопасности пассажира, боковой подушке безопасности, шторной подушке безопасности, предварительному натяжителю ремня безопасности и предварительному натяжителю анкера. Если вы получили такой код, первое, что вы должны сделать, это использовать цифровой мультиметр и проверить сопротивление подушки безопасности. Оно должно быть в диапазоне 1,7-2,3 Ом.

Мы часто обнаруживаем, что проблема не в подушке безопасности, а в ее неисправности. Например, если вы получаете разомкнутую цепь подушки безопасности водителя или высокое сопротивление, в большинстве случаев подушка безопасности Hyundai не является проблемой, но проблема может заключаться в часовой пружине.

Датчик пассажирского сиденья/датчик занятости

Под нижней подушкой пассажирского сиденья вашего Hyundai вы найдете датчик веса. Hyundai называет эту систему классификации веса (WCS), и ее основная цель – определить, сидит ли на переднем пассажирском сиденье легкий человек или ребенок.

Эти датчики со временем выходят из строя и часто вызывают срабатывание подсветки подушки безопасности на приборной панели вашего Hyundai. Если код неисправности (также называемый кодом неисправности -DTC) указывает на датчик веса на сиденье пассажира, сначала проверьте провода под сиденьем.

Электрический разъем датчика занятости сиденья часто отсоединяется из-за частого движения сиденья. В некоторых случаях датчики веса необходимо заменить, чтобы решить эту конкретную проблему освещения подушки безопасности Hyundai.

Другие возможные проблемы, которые вызывают свет подушки безопасности Hyundai

  • Датчики удара подушек безопасности намокли. Попробуйте очистить коды неисправностей.
  • Свет подушки безопасности может также загореться, если вы попали в выбоину. Свободный контакт может вызвать это.
  • Часовая пружина неисправна.

Полезные советы

Необходимо отметить, что около 25-30% стоимости современного автомобиля, а иногда и больше, составляют решения в плане безопасности. Получается, только новая система подушек в сборе может стоить столько же, сколько и двигатель, кузов или трансмиссия для подержанного авто.

Получается, после ДТП восстановить систему Airbag выходит достаточно дорого и сложно. Само собой, если речь идет о подержанном 5-7 летнем авто, на котором комплексно сработали подушки, полностью восстанавливать такую машину экономически нецелесообразно.

Популярные статьи  Коробка передач полуавтомат: особенности

Более того, во многих развитых странах машины после срабатывания подушек не допускаются к дальнейшей эксплуатации до момента полного восстановления подушек. Это закреплено на законодательном уровне.

Естественно, с учетом развитого страхования, никто не будет ремонтировать такую машину и вкладывать в нее, например, 5-10 тыс. долларов США, когда рыночная стоимость аналогичного не битого и полностью исправного варианта может быть ниже, чем сумма, необходимая на восстановление кузова и замену подушек.

На деле, проще сразу купить целый автомобиль, а также получить страховую выплату. Однако, в странах СНГ ситуация иная. На авторынке недобросовестные продавцы реализуют огромное количество сильно битых машин, которые имеют восстановленные после ДТП кузова, однако неработающую систему безопасности.

При этом в последние годы набрал обороты бизнес, когда сильно битые авто за предельно низкую стоимость приобретают на страховых аукционах за границей, далее машину доставляют в СНГ, регистрируют и устраняют только внешние повреждения (часто с использованием запчастей б/у или заменителей низкого качества).

Чтобы скрыть следы их срабатывания, приборную панель обычно обшивают, в руль вместо подушки ставится заглушка-имитатор, боковые шторки зачастую попросту срезают и т.д. Однако, примечательно то, что индикатор Airbag в таких машинах не горит.

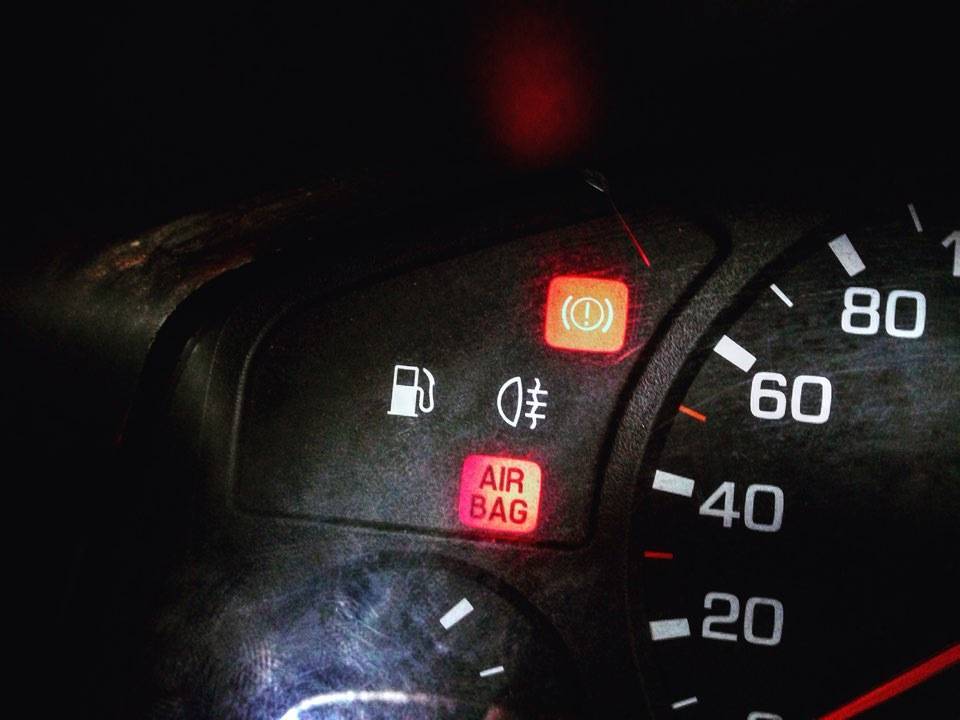

В двух словах, когда водитель заводит автомобиль, значок подушки загорается и гаснет. Казалось бы, все в норме. Но на деле это не так

Необходимо обратить внимание на то, как именно горит и гаснет значок в рамках самодиагностики. На большинстве исправных авто он должен моргать, а не гореть постоянно, а также обычно подушки гаснут чуть раньше или позже остальных индикаторов

Если это не так, высока вероятность того, что лампочка подушек безопасности просто подключена к датчику давления масла или любому другому. Естественно, чтобы не стать жертвой недобросовестных продавцов, необходимо производить полную профессиональную диагностику всей системы безопасности.

Даже если продавец утверждает, что лампочка так стала себя вести после какого-то несерьезного сбоя (например, после замены АКБ или после мойки салона), верить на слово никак не стоит.

Точно также следует с особым вниманием осматривать машину, где лампа подушек и вовсе не гаснет. Возможно, машина целая и виновником является всего лишь окислившаяся клемма, а может быть и так, что машина после тяжелого ДТП и горит датчик подушек безопасности

Помните, покупая автомобиль, как минимум, 25-30% его стоимости составляет именно безопасность, при этом от Airbag напрямую зависит здоровье и жизнь водителя, а также пассажиров. Вполне очевидно, что машина после ДТП со «стреляными» и неисправными/отсутствующими подушками далеко не самый лучший вариант.

Более того, подобное предложение никак не может стоить всего лишь на 10-15% ниже средней цены по рынку и должно терять в цене намного больше. По этой причине такие авто лучше или не покупать вовсе, или заранее учитывать все нюансы при такой покупке. Такой вариант также имеет право на жизнь, если в дальнейшем планируется полное восстановление системы подушек безопасности.

Устранение неполадок

Алгоритм действий по устранению поломки прост и логичен, а именно:

  1. На первом этапе система сама проверяет, насколько она работоспособна. Ей надо чётко разобраться, как сбросить ошибку подушки безопасности, если она была допущена, вычислить её код.
  2. После этого начинает действовать механик: ему надо считать код ошибки, определить её точную причину.
  3. Защитное устройство проверяют с помощью специального диагностического оборудования.
  4. Проводятся ремонтные работы.
  5. В блоке управления обновляется его память.

Специалисты настоятельно советуют ни в коем случае не игнорировать загорание индикатора подушки безопасности, отвечающей за здоровье и жизнь водителя и пассажиров. Как только его свечение будет зафиксировано, надо неотложно и в полном объёме провести все проверочные действия самостоятельно или с помощью более опытного водителя. Когда истинная причина свечения будет определена, надо заняться ликвидацией поломки, чтобы на момент следующего выезда автомобиля неисправность его подушек безопасности была полностью ликвидирована.

Почему горит лампочка подушки безопасности?

Подушка безопасности является лишь исполнительной частью ряда систем, которые должны идеально отработать при столкновении автомобиля с препятствием. В частности, за работу подушки безопасности отвечают: датчики ударов, пиропатрон и «мозги» автомобиля. Кроме того, при срабатывании подушек должны быть исправны ремни безопасности, а также натяжители, задача которых удержать водителя на месте при столкновении. Учитывая большое количество элементов, взаимосвязано работающих с подушками безопасности, индикатор на приборной панели может загореться при неисправности любого из них. Не стоит забывать и о необходимости передачи сигнала от одного устройства к другому, и если взаимосвязь между ними нарушена, лампочка подушек подушки безопасности так же об этом просигнализирует.

Ниже мы рассмотрим наиболее распространенные варианты, почему горит лампочка подушки безопасности.

Проблемы с проводкой и разъемами

Одной из наиболее распространенных причин, почему горит лампочка подушки безопасности, является обрыв в цепи. Диагностический сканер позволяет считать код ошибки из автомобиля, а после определить конкретное место, где произошел обрыв цепи. Чаще всего подобная проблема возникает после того, как:

  • Снималась передняя панель автомобиля, после чего могли быть не до конца защелкнуты разъемы или повреждена проводка от датчиков к натяжителям ремня безопасности;
  • Из автомобиля доставались сидения, в результате чего могла повредиться проводка, которая следует от них к электронному блоку управления или под ними;

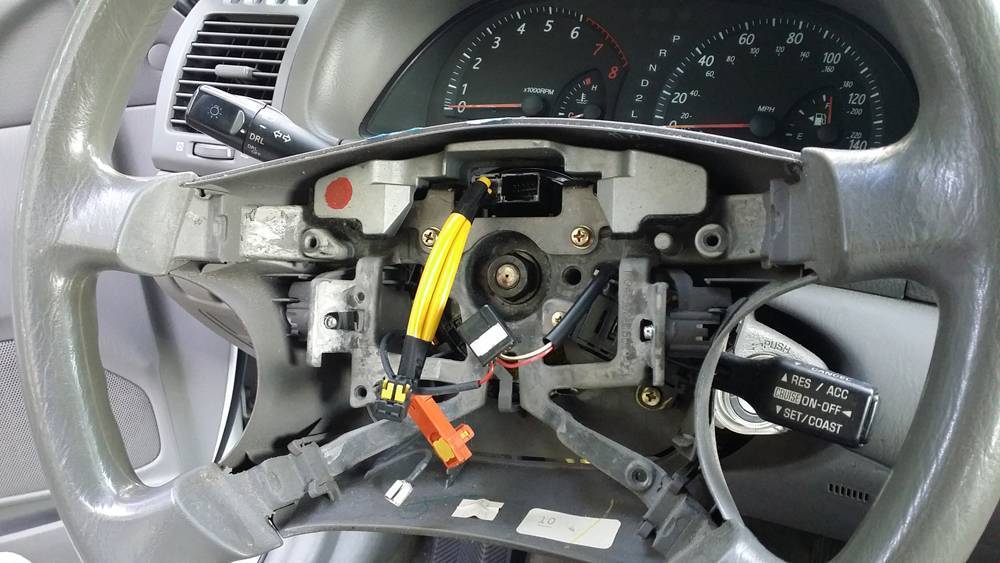

  • Происходило снятие руля автомобиля, а вместе с тем отключение разъема подушки безопасности, в результате чего он мог быть поврежден или не до конца подключен при сборке;
  • Произошло замыкание проводки в любой другой части автомобиля.
Популярные статьи  Полноприводная трансмиссия: как устроена и работает схема полного привода

Без диагностического сканера определить проблему с проводкой, из-за которой горит индикатор подушки безопасности, практически невозможно. Если отсутствует любой из сигналов, лампочка загорится и не погаснет до того момента, пока информация не будет передаваться между элементами системы без ошибок.

Неисправности датчиков

Еще одной частой проблемой, из-за которой загорается лампа подушки безопасности, является неисправность датчиков. Система срабатывания подушки безопасности зависит от двух типов датчиков:

  • Датчики удара.

    Их на автомобиле располагается не менее 4 штук, а часто спереди ставят 2 или 4 датчика удара, чтобы подушка безопасности точно сработала при лобовом столкновении. Физическое повреждение датчиков удара может стать причиной, из-за которой горит индикатор подушки безопасности. В таком случае необходимо определить конкретный датчик, с которым возникли проблемы, а после их устранить.

  • Датчики замка ремня безопасности. Они устанавливаются в современных автомобилях, чтобы подушка безопасности не срабатывала в том случае, когда ремень не застегнут. Частой причиной выхода из строя данных датчиков является попадание воды в замок ремня безопасности, к примеру, во время мойки салона.

Такую ошибку как отсутствие сигнала от датчиков, так же можно определить при помощи диагностического сканера.

Другие проблемы

Существует масса проблем, как механических, так и электрических, из-за которых может гореть индикатор подушки безопасности. Помимо перечисленных выше, из встречающихся часто неисправностей можно отметить:

  • Низкое напряжение аккумулятора. Чтобы устранить проблему, следует проверить напряжение на аккумуляторе, а если оно низкое, зарядить батарею или заменить ее;
  • «Забитую» память управляющего электронного блока. Если подушка безопасности уже срабатывала, а после установки новой память блока управления не была обнулена, это станет причиной, по которой горит индикатор подушки безопасности;
  • Неисправность самой подушки безопасности – нарушение ее герметичности;
  • Неисправность пиропатрона, возможно, из-за превышения лимита его эксплуатации, который чаще всего составляет 10 лет;
  • Повреждение блока управления, как механическое, так и программное. Чаще всего проблема с программным обеспечением возникает при обновлении прошивки ЭБУ или проведении чип-тюнинга.

Если загорелся индикатор подушки безопасности, первым делом проверьте аккумулятор. Далее следует вспомнить последние работы, которые проводились с автомобилем, — это может быть ремонт, мойка, замена элементов. Если самостоятельно обнаружить неисправность не удалось, необходимо воспользоваться диагностическим сканером, который покажет причину возникновения проблемы.

(407 голос., средний: 4,61 из 5)

Выявление проблемного участка цепи

Диагностика показала неисправность датчика подушки безопасности

Электрическая цепь подушек безопасности разветвленная и найти повреждение – затруднительно, поскольку нужно осматривать все провода. Чтобы упростить поиск неисправности электронный блок и записывает код ошибки по которому определяется ветка, в которой есть нарушение. Но чтобы считать этот код к бортовой сети нужно подключать сканер. Он же потребуется и для очистки памяти ЭБУ после устранения проблемы.

На машинах некоторых производителей система подушек безопасности может сама «подсказать», где возникла неисправность. Причем на одних моделях блок управления сразу подает сигнал о проблеме, а на других сначала нужно перевести систему в диагностический режим.

Сигналом, по которому определяется где неисправность, выступает мигание лампы с определенной частотностью. Посчитав количество вспышек по технической документации к авто можно расшифровать сигнал и узнать где проблема.

На ряде машин сначала подключается диагностический режим путем выполнения определенных манипуляций (включением/выключением замка зажигания, зажатием дверных датчиков закрытия двери и т. д.). Как переводить автомобиль в этот режим тоже можно узнать из тех. документации. Диагностический режим удобен тем, что сбрасывает кода ошибки после ремонта, поэтому можно обойтись без сканера. На некоторых авто есть альтернативный метод очистки памяти блока управления системой airbag SRS– отключение питания бортовой сети (отсоединение клемм от аккумулятора).

Но эти методы сброса ошибки помогут том случае, если неисправность устранена. Иначе первая же самодиагностика снова обнаружит проблему и сигнальная лампа airbag загорится. Автомобиль можно эксплуатировать в обычном режиме, но на подушки рассчитывать при ДТП уже не стоит, так как они будут отключены.

Структура управления подушками безопасности

Современные системы управления подушками безопасности конструктивно просты и состоят из следующих элементов:

  1. ЭБУ (электронный блок управления). Основной его элемент – трехмерный акселерометр, по которому рассчитывается замедление автомобиля при ударе по разным осям. Нужно иметь в виду, что команда на пиропатроны подушек выдается только при резком замедлении на движущемся автомобиле, поэтому жалобы на якобы неисправные подушки безопасности, не сработавшие на малой скорости, на самом деле беспочвенны. Также блок управления считывает информацию с ряда дополнительных датчиков, описанных ниже.
  1. Датчики удара – элемент устаревших систем Airbag, не имевших встроенного в ЭБУ акселерометра. Такие датчики крепились либо в районе бампера, и реагировали на критическую деформацию, либо в передней части салона, и подавали сигнал о резком замедлении. Они позволяли определить только факт удара в ту сторону, где были расположены, из-за чего неприменимы на современных автомобилях с множеством подушек безопасности, срабатывающих в зависимости от направления удара.
  2. Подушки безопасности. Они состоят из эластичной оболочки, наполняемой газом при подрыве пиропатрона электрическим сигналом. Единственная неисправность подушки, которую может отследить ЭБУ – это значительное изменение сопротивления цепи поджига пиропатрона относительно заданного, то есть, короткое замыкание цепи или обрыв. Если причиной зажигания контрольной лампочки подушек безопасности стал зафиксированный обрыв цепи, погасить ее на ряде автомобилей можно, убрав эту подушку либо другой элемент из меню конфигурации системы с помощью диагностического сканера.
  3. Вспомогательные исполнительные механизмы. Наиболее распространенными являются преднатяжители ремней безопасности. Они представляют собой пиропатроны, которые перед срабатыванием подушки безопасности, прижимают человека к спинке кресла. При этом преднатяжитель сработает только в одном случае – если ремень безопасности выпущен на достаточную длину (определяется по датчику, расположенному на катушке ремня) и защелкнут в замке. Неисправность любого из этих датчиков не только приведет к загоранию контрольной лампы, но и блокировке соответствующего преднатяжителя.
  4. Дополнительные датчики. К их числу относятся датчики пристегнутых ремней, выключатель фронтальной подушки безопасности переднего пассажира и так далее. Их неисправность тоже приводит к регистрации соответствующей ошибки и включению контрольной лампы на панели приборов.
  5. Проводка и соединительные разъемы. Чаще всего связанные с ними проблемы – это механические повреждения. Самая распространенная неисправность систем безопасности кроется в изломе соединительного шлейфа водительской подушки безопасности.

Инструмент сброса подушек безопасности Hyundai

Для считывания кодов, очистки и выключения подсветки подушки безопасности на Hyundai вам потребуется сканер, который может считывать коды модулей подушек безопасности. Представительства Hyundai используют сканер Hyundai GDS, который стоит тысячи долларов.

Хорошей новостью является то, что есть несколько сканеров OBD2, которые могут прийти на помощь. Ниже представлен список сканеров OBD2, которые могут считывать и очищать коды неисправностей на автомобилях Hyundai.

  1. Foxwell NT630 Hyundai Airbag SRS Сканер
  2. Autel Maxidiag Elite MD802
  3. Запустите сканер подушек безопасности Creader

Цена этих сканеров подушек безопасности Hyundai составляет от 100 до 200 долларов.

Общие причины

Аккумулятор разряженного автомобиля

Возможно, индикатор подушки безопасности включился и остался включенным после того, как вы запустили свой Hyundai. Обычно это происходит из-за разряда автомобильного аккумулятора и отсутствия необходимого напряжения для правильной работы модуля подушки безопасности. Если напряжение аккумулятора упадет ниже 9 болтов, загорится индикатор подушки безопасности Hyundai и будет гореть до тех пор, пока вы не очистите коды.

При сканировании модуля подушки безопасности вы получите код неисправности, в котором говорится, что блок управления подушками безопасности обнаружил пониженное напряжение. Вы можете использовать один из упомянутых выше сканеров OBD2, чтобы очистить этот код ошибки. См. . Как отключить подсветку подушки безопасности в моем Hyundai? Обязательно замените старую батарею (или исправьте любые проблемы с генератором). В противном случае контрольная лампа подушки безопасности снова включится.

Сопротивление датчика бокового удара

Датчик боковой подушки безопасности может быть виновником в некоторых случаях. Датчик установлен в центральной стойке или дверной панели. Если датчик бокового удара выходит из строя, его необходимо заменить. Проверьте сопротивление датчика бокового удара. Оно должно составлять от 1,7 до 2,3 Ом. После замены датчика очистите коды неисправностей, как описано в этой статье.

Датчик бокового удара установлен на панели двери.

Высокое сопротивление модуля подушки безопасности

Часто вы можете получить код, в котором указано высокое сопротивление модуля подушки безопасности или разомкнутая цепь. Эти коды неисправностей могут относиться к подушке безопасности водителя, подушке безопасности пассажира, боковой подушке безопасности, шторной подушке безопасности, предварительному натяжителю ремня безопасности и предварительному натяжителю анкера. Если вы получили такой код, первое, что вы должны сделать, это использовать цифровой мультиметр и проверить сопротивление подушки безопасности. Оно должно быть в диапазоне 1,7-2,3 Ом.

Мы часто обнаруживаем, что проблема не в подушке безопасности, а в ее неисправности. Например, если вы получаете разомкнутую цепь подушки безопасности водителя или высокое сопротивление, в большинстве случаев подушка безопасности Hyundai не является проблемой, но проблема может заключаться в часовой пружине.

Датчик пассажирского сиденья/датчик занятости

Под нижней подушкой пассажирского сиденья вашего Hyundai вы найдете датчик веса. Hyundai называет эту систему классификации веса (WCS), и ее основная цель – определить, сидит ли на переднем пассажирском сиденье легкий человек или ребенок.

Эти датчики со временем выходят из строя и часто вызывают срабатывание подсветки подушки безопасности на приборной панели вашего Hyundai. Если код неисправности (также называемый кодом неисправности -DTC) указывает на датчик веса на сиденье пассажира, сначала проверьте провода под сиденьем.

Электрический разъем датчика занятости сиденья часто отсоединяется из-за частого движения сиденья. В некоторых случаях датчики веса необходимо заменить, чтобы решить эту конкретную проблему освещения подушки безопасности Hyundai.

Другие возможные проблемы, которые вызывают свет подушки безопасности Hyundai

  • Датчики удара подушек безопасности намокли. Попробуйте очистить коды неисправностей.
  • Свет подушки безопасности может также загореться, если вы попали в выбоину. Свободный контакт может вызвать это.
  • Часовая пружина неисправна.
