Полноприводная трансмиссия: как устроена и работает схема полного привода

Трансмиссия полноприводного автомобиля

Итак, конструкция трансмиссии полноприводного автомобиля позволяет реализовать эффективную передачу крутящего момента на все колеса, то есть как на переднюю, так и на заднюю ось. На практике такие схемы позволяют отдать максимум мощности от ДВС на колеса, повысить проходимость и устойчивость на дороге, улучшить управляемость, добиться улучшения в плане активной безопасности автомобиля.

Полноприводная трансмиссия обычно обозначается как 4х4, 4WD или же AWD. Основные преимущества полного привода хорошо заметны в разных условиях, начиная с езды по бездорожью и заканчивая движением на высокой скорости по автобану.

Полноприводный автомобиль, то есть оснащенный полноприводной трансмиссией, лишен многих недостатков моноприводных авто (когда ведущими являются только передние или задние колеса, то есть с приводом на переднюю или заднюю ось).

В конструкции различных типов трансмиссий с приводом только на передние или задние колеса на многих транспортных средствах активно используются свободные дифференциалы. Указанные элементы в случае проскальзывания и пробуксовки фактически оставляют ведущим только одно колесо, которое имеет худшее сцепление с покрытием. В этом состоит особенность работы дифференциала.

Более того, в случае, когда оба колеса имеют приемлемое сцепление с дорожным покрытием, активная подача мощности заставляет их буксовать, ухудшается управляемость, машина может застрять.

Обычно минусы моноприводных авто сразу проявляются на снегу или льду, в грязи на бездорожье и т.д. Чтобы улучшить ситуацию, автопроизводители часто используют для частичного решения проблемы самоблокирующиеся межколесные дифференциалы. При этом полностью избавиться от недостатков все равно не удается.

Единственным выходом остается реализация привода на все колеса автомобиля. Для этого трансмиссию нужно дорабатывать и дополнять общую конструкцию, что приводит к заметному удорожанию и усложнению последней (использования большого количества дополнительных деталей, общая схема устройства).

Статья в тему: Топливный насос высокого давления – как обеспечить его стабильную работу?

Однако только полный привод способен обеспечить лучшую проходимость и сцепление с дорожным покрытием при разгоне и в движении, сохраняется и повышается курсовая устойчивость, автомобиль более предсказуемо ведет себя на льду и т.д.

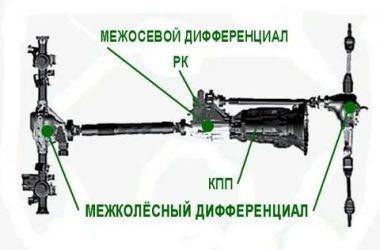

Что касается устройства полноприводной трансмиссии, общая схема предполагает наличие:

  • МКПП или АКПП (механическая или автоматическая коробка)
  • раздатка (раздаточная коробка) или использование многодисковой муфты;
  • межосевой дифференциал;
  • карданная передача, задний дифференциал, передний дифференциал;

Устройство трансмиссии переднеприводного типа

В автомобиле с передним приводом главное отличие заключается в дифференциале, который находится в коробке передач вместе с главной передачей. С его помощью происходит передача, изменение и распределение крутящего момента, а также обеспечение вращения колёс с различными угловыми скоростями.

Очевидно, что описанную выше конструкцию никак нельзя назвать примитивной. Значит ли это, что передний привод более технологичен, чем заднеприводная конструкция?

Ни в коем случае. Говоря о современных моделях автомобилей, нельзя классифицировать заднеприводные модели как более примитивные

— они, подобно переднеприводным, имеют сложную подвеску многорычажного типа, которая ни в какое сравнение не идёт с теми конструкциями, с которых начиналось производство. Поэтому, сравнивая заднеприводные и переднеприводные модели, было бы в корне неверным указывать на примитивность одних и высокую технологичность других.

Наиболее верным углом зрения на данный вопрос, пожалуй, будет понимание неоднозначности выбора. Для того, чтобы ответить, хорош или плох автомобиль с переднеприводным типом трансмиссии, следует понимать, какие задачи ставятся перед машиной, в каких условиях она будет эксплуатироваться.

Приводные режимы Спортейдж 3 и 4

Привод у Kia Sportage 3 не потерпел значительных изменений. Последние автомобили этого поколения сошли с конвейера в 2015-2016 годах. Как и раньше конструкция включала в себя раздаточную коробку, карданный вал и электромагнитную муфту. В 2016 году вышло следующее поколение кроссовера с муфтой Dynamax. Отличия коснулись лишь удобства управления, ведь теперь для активации режима блокировки предусмотрена специальная кнопка. В некоторых комплектациях она расположилась на центральной консоли, а в некоторых – слева от руля.

Полноприводная трансмиссия: как устроена и работает схема полного приводаKia Sportage 3

По сравнению с предыдущими поколениями, автомобиль не стал намного качественнее преодолевать бездорожье. Поэтому при покупке нужно учитывать такие моменты:

  1. Класс автомобиля. Киа Спортейдж все же кроссовер, а не внедорожник. Автомобиль может преодолеть трудные участки дорог или небольшое полевое путешествие, но полноценно заменить паркетники у него не получится.
  2. Особенности режима блокировки. Всю систему регулирует автоматика, она передаст именно тот процент крутящей силы, который посчитает нужным. И это не всегда полностью соответствует ситуации.
  3. Недостоверность данных. При вывешивании передней оси автоматика не может адекватно оценить ситуацию, что иногда приводит к полному игнору заднего привода автомобилем.
  4. Полный привод медленный. На высокой скорости Киа Спортейдж выключает задний привод, поэтому любителям погонять по бездорожью данный автомобиль не подойдет.

Устройство и основные компоненты

Схема вискомуфты: 1 – ведомая ступица; 2 – корпус муфты, связанный с приводным валом; 3 – ведомый диск; 4 – ведущий диск. Основные компоненты вязкостной муфты – это плоские перфорированные диски, дилатантная жидкость и герметичный корпус. Пакет дисков с отверстиями делится на две группы: одна группа соединена с ведущим валом, другая – с ведомым валом. Все диски находятся на минимальном расстоянии друг от друга, при этом ведущие и ведомые чередуются. Дилатантная жидкость, заполняющая внутреннее пространство вискомуфты, представляет собой органическое вещество, основанное на силиконе. При активном перемешивании и нагреве вещество сгущается и переходит в твердое состояние. После расширения и затвердевания силиконового материала сильно возрастает давление на перфорированные диски, из-за чего они прижимаются друг к другу. Именно после этого задняя ось машины включается в работу.

Жесткое подключение

Автомобили с такой трансмиссией стоит рекомендовать водителям, часто передвигающимся по труднопроходимым местам либо проводящим свободное время в походах, на охоте или рыбалке. Именно там они сумеют реализовать весь потенциал автомобиля и смогут закрыть глаза на его недостатки.

Для асфальта такие машины мало подходят. Приходится «таскать» ненужную технику, и снижается безопасность при попадании на обледенелый участок, где легко потерять контроль над автомобилем.

На бездорожье недостатки превращаются в достоинства. Жесткая блокировка исключает взаимное проскальзывание колес, поэтому мы можем быть уверенны, что, по крайней мере, одно переднее и одно заднее колесо будут вращаться (при блокировке всей оси – все колеса).

Полноприводная трансмиссия: как устроена и работает схема полного привода

Схема реализации довольно простая. Тяга от двигателя через коробку передач передается к раздаточной коробке. Здесь момент прямо передается на заднюю ось (позиция Н2). Когда активируется режим 4Н, передняя ось жестко подключается к раздаточной коробке (без дифференциала или муфты). С этого момента приводные валы (карданы), идущие на переднюю и заднюю ось, вращаются с одинаковой скоростью. В подавляющем большинстве подобных схем предусмотрен режим 4L – пониженная передача, предназначенная для действительно тяжелых участков.

Жесткое подключение имеет ряд важных особенностей. Здесь нет межосевого дифференциала, который компенсирует разность скоростей передней и задней оси. Поэтому при движении по асфальту или твердым поверхностям с большим коэффициентом сцепления, в трансмиссии возникают огромные напряжения, способные повредить механизмы. На рыхлой поверхности (песок, снег, гравий, грязь и т.п.) такой опасности нет, так как колеса легко проскальзывают. Степень вредного воздействия больше зависит не от скорости, а от траектории — машина движется по прямой или поворачивает. Даже при повороте на низкой скорости возникают огромные напряжения. Поэтому данная схема подходит только для полевых условий.

Популярные статьи  АКПП в аварийном режиме: почему так происходит

В то же время, отсутствие в трансмиссии промежуточной электроники и элементов, которые могут перегреваться (как в многодисковой муфте), означает, что вы можете месить грязь часами, не беспокоясь об эффективности привода.

Еще один плюс – долговечность и устойчивость к суровым условиям эксплуатации. Достаточно регулярно менять масло в раздаточной коробке. Даже если внутрь попадет вода, авто сможет довезти вас до дома.

Полноприводная трансмиссия: как устроена и работает схема полного привода

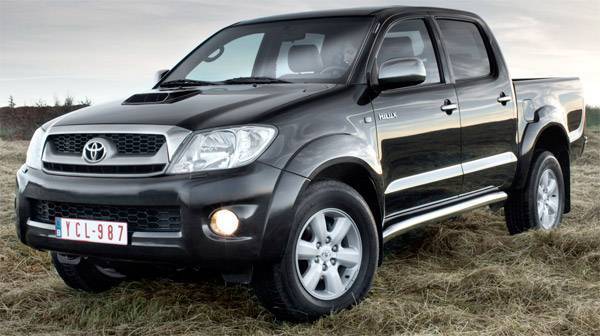

Список автомобилей, использующих простое жесткое подключение полного привода, неуклонно сокращается. В этом нет ничего удивительного, так как желающих купить простой автомобиль с высокими внедорожными способностями становится все меньше.

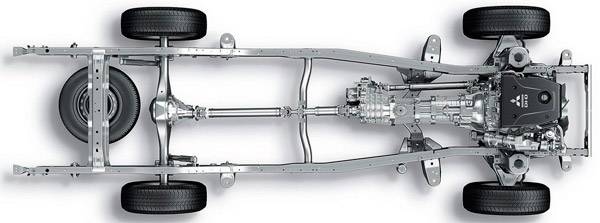

Чаще всего такой тип привода используется в рамных автомобилях. Например, в пикапах, ориентированных на простоту и низкую стоимость – Nissan Navara, Toyota Hilux, Ford Ranger. В то же время, Mitsibishi L200 и Volkswagen Amarok предоставляют водителю выбор – помимо простых версий с жестким подключением оси предлагаются модификации с центральным дифференциалом.

Советы по эксплуатации Lada 4×4 и Chevrolet Niva

Новички не сразу запоминают, при каком положении рукоятки дифференциал заблокирован. Но об этом сигнализирует предупредительный индикатор на приборной панели. Если он горит — дифференциал заблокирован. За блокировку дифференциала отвечает передняя ручка раздаточной коробки. Если она находится в переднем положении — дифференциал разблокирован, в заднем — заблокирован.

Задняя ручка позволяет включать пониженную передачу. Сделать это надо перед попаданием в сложные дорожные условия. Так как у коробки нет синхронизаторов, переключение нужно осуществлять, когда автомобиль стоит на месте. При этом нужно выжать сцепление. Если переключения не происходит, нужно медленно тронуться с места, качнув рулевое колесо.

При движении по ровной дороге задняя ручка раздаточной коробки должна находиться в заднем, а передняя — в переднем положении.

Что же делать, если вывешены переднее и заднее колесо? Как говорилось выше, даже блокировка дифференциала не поможет решить эту проблему, автомобиль не поедет. Чтобы привести машину в движение, можно подсыпать грунт под одно из вывешенных колес. Если в машине есть пассажиры, можно переместить их в заднюю или переднюю часто автомобиля, загрузив одну из осей.

Устройство механической трансмиссии

Механическая трансмиссия — автомобильная трансмиссия, предназначенная для передачи крутящего момента от двигателя внутреннего сгорания к колесам, в которой выбор передачи осуществляется водителем в ручном режиме. Функции механической трансмиссии осуществляются за счет механических устройств, поэтому она и получила такое название.

Принцип работы механической трансмиссии следующий: крутящий момент от силового агрегата через сцепление передается на первичный вал КПП. Сцепление обеспечивает разъединение мотора и трансмиссии для переключения передач без выключения оборотов двигателя. В механической трансмиссии сцепление выжимается водителем путем нажатия на педаль в салоне автомобиля. В момент, когда сцепление выжато, водителем осуществляется выбор передачи и вручную переключается рычаг КПП.

В механической трансмиссии оси валов расположены параллельно, на них расположены шестерни. Пары взаимодействующих шестерен образуют ступени, каждая из них имеет определенное передаточное число, определяемое отношением количества зубьев у выходной и входной шестерен в паре. Количество зубьев зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Первая передача имеет самое большое передаточное число и, соответственно, входная шестерня имеет минимальный размер, а выходная — максимальный.

Передаточное число определяет скорость вращения и крутящий момент, передаваемый от коленчатого вала двигателя. Если передача увеличивает крутящий момент, то она является понижающей, если уменьшает — повышающей. У понижающей передачи скорость вращения шестерен снижается, у повышающей — повышается.

Существуют две основных разновидности механической трансмиссии: двухвальные и трехвальные КПП. У двухвальных крутящий момент передается непосредственно от ведущего вала к ведомому, у трехвальных между ними расположен промежуточный вал, повышающий общий КПД механической трансмиссии и позволяющий реализовать прямую передачу. Также механическая трансмиссия классифицируется по количеству ступеней: 4, 5, 6 и даже 7 на самых продвинутых автомобилях. Наибольшее распространение сейчас имеют 5- и 6-скоростные МКПП.

Механическая трансмиссия довольна проста, надежна и недорога в реализации. Однако ее основной недостаток — усложнение процесса управления автомобилем. Водитель должен полностью контролировать процесс переключения передач, что является достаточно утомительным занятием, особенно в режиме городской езды. Ошибки в переключении грозят перегрузкой двигателя или повреждением сцепления. Поэтому автопроизводители предлагают альтернативный варианты, в которых переключение передач осуществляется без участия водителя.

Центральный (межосевой) дифференциал

Автомобили с постоянным полным приводом, безусловно, более ценны, чем автомобили с автоматическим подключением второй оси. Центральный дифференциал действительно имеет свои преимущества. Чаще всего он необходим, когда речь идет о постоянном распределении между осями большого крутящего момента, не опасаясь, что в критический момент одна из осей отключится.

Классическая схема реализована следующим образом. Тяга от двигателя передается через коробку передач на центральный (межосевой) дифференциал. Он, в свою очередь, делит тягу между передней и задней осями. Оба приводных вала (кардана) вращаются постоянно, а соединение чисто механическое. Благодаря этому нет задержек или перегрева. В зависимости от типа дифференциала распределение выходной мощности составляет 50:50 или любое другое (планетарный, торсен).

Однако, межосевой дифференциал работает как и межколесный, т.е. когда одно из колес теряет контакт с дорогой (проскальзывает), машина останавливается. Следовательно, дифференциал нужно заблокировать. Это делается с помощью фрикционного замка (блокировка в виде вязкостной или электронно-управляемой муфты).

Внедорожники дополнительно оснащены полными блокировками в обход дифференциала. Тогда автомобиль работает как с жестко подключенным приводом. Центральный дифференциал типа Torsen работает, как дифференциал с блокировками.

Межосевой дифференциал обычно используется в легковых автомобилях и внедорожниках премиум-класса. Причем, в действительно дорогих машинах – это сложный механизм с интеллектуальным управлением.

В спортивных автомобилях (некоторые версии Subaru Impreza STi или Mitsubishi Lancer Evo) водитель может менять режим работы дифференциала (гравий, песок, снег и т.д.). Во многих кроссоверах можно увидеть кнопку с крестиком между осями – она обозначает возможность полной блокировки дифференциала.

Как правило, дифференциал передней оси (передний мост) лишен блокировок, а задний дифференциал может быть свободным (без блокировок), работать с ограниченным проскальзыванием или иметь возможность полной блокировки. Зачастую функцию блокировок берет на себя тормозная система.

Постоянный полный привод встречается в автомобилях Volkswagen и Audi с продольным расположением двигателя, в Subaru (но только с механической коробкой передач), в большинстве Land Rover и внедорожниках Toyota.

Основные понятия

Полноприводная трансмиссия: как устроена и работает схема полного привода

Переднеприводная машина.

Что такое трансмиссия? Это совокупность механизмов, имеющих следующие функции:

  • смена направленности, а также величины момента вращения;
  • перераспределение момента вращения от мотора к колесам;
  • распределение момента вращения на ведущие колеса.

Принцип работы агрегата основывается на преобразовании энергии. По этому критерию различают такие типы трансмиссий:

  1. Механическую. Происходит преобразование и передача механической энергии. Это классические планетарные КПП.
  2. Электрическую. Механическая энергия превращается электрическую, затем после передачи энергии на колеса происходит ее превращение в обратной последовательности от электрической энергии к механической.
  3. Гидрообъемную. Механическая энергия превращается в энергию потока жидкости, затем после ее поступления на основные автоколеса осуществляется преобразование энергии в обратной последовательности.
  4. Комбинированную. Различают электромеханические либо гидромеханические типы устройств. Такие конструкции объединяют несколько способов преобразования энергии.

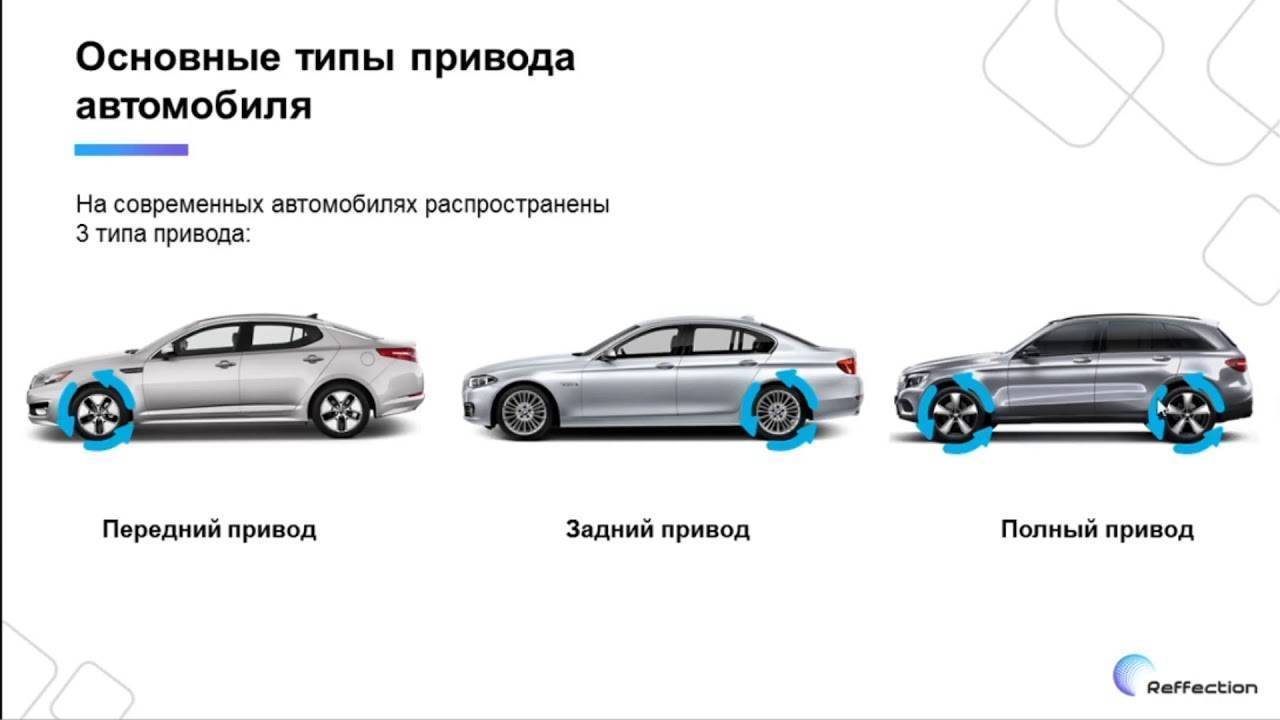

Конструктивно автомобили разделяются по типу привода:

  1. Передний привод. Основными есть передние колеса машины.
  2. Задний привод. Основными становятся задние колеса авто.
  3. Полноприводные. Такой транспорт имеет привод на все полуоси (передние, а также задние).
Популярные статьи  Как поменять масло в АКПП Санг Енг Актион

Для автотранспорта с различными видами моторов используются разные трансмиссии, имеющие определенные конструктивные особенности. Составляющими частями трансмиссии заднеприводной машины есть такие основные узлы: КПП, сцепление, главная и карданная передачи, полуоси, дифференциал.

Все основные узлы трансмиссии для переднеприводных машин, располагаются под капотом транспортного средства. Для полноприводных автомобилей характерны следующие типы трансмиссий:

  1. Полноприводная конструкция, включаемая с помощью водителя. Обязательным условием функционирования таковой системы есть присутствие раздаточной коробки, посредством нее происходит распределение момента вращения между передней и задней осью.
  2. Конструкция, оборудованная автоматикой для включения. Часто основными колесами служит передняя пара. Вместо дифференциала размещается муфта с электрическим управлением.
  3. Постоянная полноприводная система. Основной особенностью такой системы есть наличие межосевого дифференциала. Увеличивается проходимость машины, а также ее разгоночные показатели. Достигаются такие результаты благодаря перераспределению силы тяги.

Рекомендуем: Оптимальный объем антифриза в системе охлаждения ВАЗ-2110

Рекомендуем посмотреть видео о назначении и принципе работы трансмиссии:

Полный привод на основе муфты Haldex

Хотя система конструктивно является разновидностью подключаемого привода On-demand, она заслуживает отдельного упоминания, так как представляет собой нечто среднее между подключаемым и постоянным полным приводом.

В основе конструкции все та же многодисковая фрикционная муфта, управляемая посредством электрогидравлики. Фишка в том, что электроника запрограммирована даже на сухой ровной дороге часть момента передавать на заднюю ось, в результате чего автомобили с муфтой Haldex получаются с постоянным приводом. А отключается ось, например, при равномерном прямолинейном движении (например, на трассе) для экономии топлива.

Полноприводная трансмиссия: как устроена и работает схема полного привода

Устройство муфты Haldex

Проблемы

На текущий момент муфта Haldex существует уже в пятом поколении. Проблемы с ней ровно те же, что и с обычными фрикционными муфтами, описанными выше. Особенности исключительно конструктивные: расположена муфта прямо в корпусе задней главной передачи, вместе с насосом и блоком управления. Учитывая, что первые версии Haldex скоро отметят двадцатилетие, у многих машин уже начинают отгнивать крышки электронного блока. Внимательно нужно относиться к замене масла, которая предполагает сокращенные интервалы: каждые 60 тыс. км.

Виды полного привода: 4WD и AWD

Полноприводная трансмиссия: как устроена и работает схема полного привода

Итак, можно выделить Full-time4WD, Part-time 4WD и AWD. В свою очередь, чтобы было понятно, какие особенности имеет AWD, что это такое и как работает, нужно рассмотреть данное решение в сравнении с другими похожими схемами реализации.

Первое, маркировка на автомобилях 4WD (Full-time 4WD и Part-time 4WD) и AWD — это тип полного привода (Four-wheel-drive и All-wheel-drive). Более того, система полного привода сегодня встречается не только на кроссоверах и внедорожниках, но и на легковых авто.

Каждая из этих систем имеет свои плюсы, при этом во всех случаях главное преимущество — улучшенная управляемость автомобиля при движении по скользкому дорожному покрытию и по бездорожью. Но также есть и свои минусы – большой расход топлива, усложненная конструкция трансмиссии, большие нагрузки на ходовую часть, дорогостоящее ТО и т.д.

Если рассматривать, что такое 4WD, то 4WD привод на машине, в большинстве случаев, дает возможность водителю самостоятельно выбрать, как распределить мощность между всеми колесами. Во многих автомобилях  есть возможность отключение передачи крутящего момента на одну ось,  как правило – это отключение переднего моста.

Виды 4WD приводов:

  • привод Part-time 4WD — надежная и простая система, которая посредством раздаточной коробки, в зависимости от дорожных условий, предоставляет возможность выбора типа привода авто (состоит из 2WD, 4WD High, 4WD Low (пониженная). Используется на многих внедорожниках (Jeep Wrangler, Nissan Xterra, Toyota 4Runner или FJ Cruiser) и пикапах. При этом 4WD нельзя использовать при движении с высокой скоростью по сухому асфальту (обычно используется 2WD);
  • привод Full-time 4WD — система используется всегда, то есть без поправки на разные дорожные условия. Система идеальна для поездок по скользким, сыпучим поверхностям. Ставится на внедорожники и кроссоверы, псевдо-спортивные легковые автомобили (улучшение динамики разгона), при этом должна быть снабжена дополнительными блокировками.
  • что касается привода АВД, система АВД привода (4х4) All-Wheel Drive – тип полного привода, передающий крутящий момент на передние колеса, и только в том случае, когда  какое- либо колесо начинает проскальзывать, подключает полный привод (момент передается на задние колеса). В случае недостаточной тяги автомобиля при подключении заднего привода, распределение крутящего момента составляет 40% на заднюю ось и 60% на переднюю ось. Но есть исключения из правил, например, в автомобилях Ауди и Субару  система распределения тяги 50:50. Режим привода в зависимости от дорожной ситуации выбирает бортовой компьютер.

Следует отметить, что  автопроизводители сегодня все реже и реже используют полный привод с возможностью переключения и распределения крутящего момента, поскольку такой привод имеет большую себестоимость.

Раздаточная коробка стала редко применяться на транспортных средствах, на смену ей пришла автоматизированная электроника, которая и следит за вращением колес, контролируя максимальную эффективность работы трансмиссии автомобиля.

При этом в таких автомобилях осталась  возможность регулировки режима работы, водитель может  включить пониженную передачу крутящего момента (повышенные обороты двигателя при низкой скорости автомобиля).

Как видно, если рассматривать AWD и 4WD, в чем отличие данных систем, какие они имеют особенности, можно сделать вывод, что каждое решение имеет ряд достоинств и недостатков. Но, несмотря на некоторые технические нюансы, обе схемы относятся к системе полного привода.

Основные отличия систем состоят в том, что:

  • автомобили, оснащенные приводом AWD, по сравнению с автомобилями, оснащенными приводом 4WD, имеют несколько меньшую тягу;
  • в автомобилях с AWD, по сравнению с 4WD, не хватает возможности включения пониженной передачи для распределения крутящего момента:
  • полноприводный автомобиль с системой 4WD можно использовать в горной местности или в сложных дорожных условиях (песок, снег и др.), полноприводный автомобиль с системой AWD можно использовать при езде по легкому бездорожью;

Как устроен и работает полный привод Subaru

«Расскажите про работу полного привода Subaru, а именно — про распределение момента 60×40. Как он работает?»

Хорошо, что автор вопроса указал соотношение (60/40), хотя было бы лучше, если бы он уточнил еще и модель, а также годы ее выпуска. Ведь, несмотря на общее фирменное обозначение Symmetrical AWD, на автомобилях марки Subaru в зависимости от модели, года выпуска и рынка сбыта применяются совершенно разные полноприводные трансмиссии!

Дабы не запутывать читателей и не перегружать ответ перечислением и описанием всех возможных вариаций, кратко пробежимся по принципиальным схемам полного привода, применяемым на современных Subaru, и чуть подробнее остановимся на той, которая, как нам кажется, интересует автора вопроса.

Версии с механической коробкой передач имеют «честный» постоянный полный привод. Как правило, это схема CDG с симметричным межосевым дифференциалом, блокирующимся при помощи вискомуфты. Считайте, чистая механика, дополненная гидравликой, без какого-либо электронного управления. На некоторые модели, в частности Forester, также устанавливают задний межколесный дифференциал, блокируемый при помощи вискомуфты. Кроме того, на ряде моделей используется понижающая передача.

Но «заряженные» WRX STi оснащаются несимметричным дифференциалом, который обеспечивает перераспределение крутящего момента в пользу задних колес. Соотношение зависит от поколения «стихи», но находится на уровне 41:59 – 35:65. При этом «центр» имеет изменяемую (принудительно или автоматически) степень блокировки при помощи электромагнитной муфты. Данная система известна под названием Driver Controlled Center Differential (DCCD). На задней оси, кроме того, установлен «самоблок».

Для «заряженных» версий Subaru с автоматической трансмиссией (та же Impreza WRX STi, а также Forester S-Edition и Legacy GT) в свое время была предложена схема, получившая название Variable torque distribution AWD (VTD). В ней используется несимметричный планетарный дифференциал (45:55 в пользу задних колес), блокируемый с помощью электронно-управляемой многодисковой муфты. В качестве опции в заднем межколесном дифференциале также может быть установлена вискомуфта.

Популярные статьи  Какой расход масла в двигателе должен быть по норме

Наконец, Subaru с автоматическими трансмиссиями и вариаторами Lineatronic оснащаются системой полного привода с активным распределением крутящего момента Active torque split AWD (ACT). Судя по всему, именно про нее и спрашивает наш читатель. В зависимости от поколения и года выпуска имеются определенные конструктивные отличия, но принцип действия ACT остается неизменным.

В отличие от вышеназванных схем межосевого дифференциала здесь нет, за передачу крутящего момента к задним колесам отвечает электронно-управляемая муфта. Ну а главное — такие Subaru имеют более «переднеприводный» характер на скольких покрытиях, поскольку соотношение в нормальных условиях здесь 60:40 в пользу передних колес!

При этом перераспределение тяги зависит от целого ряда параметров (выбранный режим коробки, скорость вращения передних и задних колес, положение педали «газа» и т.д.), на основании которых блок управления и «решает», насколько жестко зажать фрикционы и сколько момента перебросить на заднюю ось. Поэтому соотношение меняется в режиме реального времени и может варьироваться в пределах 90:10 – 60:40 в пользу передней оси. Кстати, задний межколесный дифференциал на ряде моделей также может быть оснащен вискомуфтой в качестве автоматической блокировки.

Сказать, что Subaru с ACT имеют «ненастоящий» полный привод нельзя: в отличие от многих моделей других марок с подключаемой задней осью здесь тяга к задним колесам поступает всегда. Но до «равноправного» соотношения 50:50 дело все же не доходит, в целом на скользких покрытиях такие автомобили управляются несколько иначе, нежели версии с механическим дифференциалом. Впрочем, все эти особенности раскрываются в далеко не стандартных режимах движения, а в «гражданских» даже опытный водитель вряд ли определит, какая из вариаций Symmetrical AWD использована.

Иван КРИШКЕВИЧ ABW.BY

Найти и купить необходимые б/у запчасти к Subaru вы можете, воспользовавшись поиском сайта-агрегатора BAMPER.BY. Здесь собрано более 3.600 предложений для автомобилей этой марки с фотографиями и ценой каждой детали. BAMPER.BY — ищи запчасти правильно!

Как работает полный привод автомобиля

Полноприводная трансмиссия: как устроена и работает схема полного привода

Полный привод (ПП, 4WD, 4×4, AWD, Four Wheel Drive) – разновидность трансмиссии, у которой крутящий момент от мотора передается на все четыре колеса транспортного средства. Изначально такое решение использовалось только на грузовых автомобилях и тяжелых внедорожниках. Но сегодня система ПП используется и на обычных машинах, выполненных по схеме кузова седан или универсал. 4WD оснащаются как иностранные, так и отечественные транспортные средства.

Использование трансмиссии ПП позволяет серьезно увеличить проходимость автомобиля, а такое транспортное средство можно использовать на сильном бездорожье. Также машиной будет легче маневрировать (например, совершать развороты или делать обгон). Однако машины с полным приводом потребляют значительно больше топлива (в среднем 17-23 литра масла на 100 км пробега), а стоят такие машины в 1,5-2 раза дороже авто с задним или передним приводом.

Принцип работы полного привода зависит от применяемой схемы 4×4. Но чаще всего используется конструкция следующего типа:

  1. При сгорании/детонации топлива в камере внутреннего сгорания создается механическая работа и тепло нагрева. Работа преобразуется в крутящий момент, который передается на трансмиссию транспортного средства.
  2. Крутящий момент механическим способом передается сперва на коробку передач, а потом на вспомогательное устройство – на дифференциал и/или раздаточную коробку.
  3. Раздаточная коробка позволяет выбрать, куда будет передаваться крутящий момента (на одну ось или на две). Тогда как дифференциал позволяет распределить момент между осями.
  4. Дополнительные дифференциалы также устанавливаются на колесах. Система с несколькими дифференциалами и коробкой позволяет распределить вращательный момент в нужных пропорциях на оси.
  5. В результате на авто синхронно вращаются сразу две оси – задняя и передняя. Оси соединяются с колесами, поэтому в движении по дороге принимает участие сразу четыре колеса.

Как на ниве включается полный привод

Полноприводная трансмиссия: как устроена и работает схема полного привода

  • 1 Устройство
  • 2 Как отключить?

Крутящий момент от коленвала передается на все четыре колеса Это улучшает проходимость и снижает нагрузку на трансмиссию при движении. Привод Нивы Шевроле состоит из нескольких агрегатов:

  • КПП – ключевой узел, изменяющий момент и направление вращения.
  • Двухскоростная раздаточная коробка – механизм, который обеспечивает движение с пониженной скоростью и распределяет мощность между передним и задним редукторами. При необходимости муфта-блокиратор жестко связывает карданы, блокируя дифференциал.
  • Карданные мосты, передающие крутящий момент к мостам. Механизм дифференциала раздатки перераспределяет его в зависимости от усилия, которое приходится на ось.
  • Передний и задний редукторы. Эти узлы нужны для повышения крутящего момента. Встроенные дифференциалы распределяют его между левыми и правыми колесами.

В штатном режиме машина движется на повышенной передаче. При этом межосевой дифференциал разблокирован. Это уменьшает расход топлива и замедляет износ покрышек. При необходимости карданные валы фиксируются муфтой-блокиратором и на две оси передается равное усилие. Это улучшает проходимость автомобиля.

Для преодоления крутых подъемов, выезда из грязи, песка или снега в раздаточной коробке предусмотрено включение пониженной передачи. Она обеспечивает высокий крутящий момент и снижает скорость движения.

Ходовая часть автомобиля выполнена по принципу постоянного полного привода – крутящий момент от силового агрегата передается на все 4 колеса. Такая схема улучшает эксплуатационные качества авто при движении в условиях бездорожья, одновременно уменьшая нагрузку на детали трансмиссии.

Привод у нивы шевроле состоит из следующих узлов:

  1. Коробка скоростей.
  2. Раздаточная коробка.
  3. Пара приводных и карданных валов.
  4. Редукторы переднего и заднего мостов.

Раздаточная коробка предназначена для распределения вращательного момента между ведущими мостами транспортного средства. На авто установлена двухскоростная «раздатка», которая обеспечивает:

  • устойчивый ход машины при движении с малой скоростью в режиме повышенных оборотов двигателя;
  • распределение мощности между ведущими мостами, в зависимости от сцепления с дорожным покрытием.

Дифференциал – один из важнейших элементов трансмиссии. Его основное предназначение заключается в распределении тягового усилия, а при необходимости, обеспечение вращения двух потребителей с разной угловой скоростью. В трансмиссии привода Chevrolet Niva установлено три дифференциала:

  1. По одному на каждый мост (межколесные) — дают возможность колесам одной оси вращаться с различной скоростью.
  2. Третий (межосевого действия) — передает мощность от силового агрегата к обоим мостам автомобиля. Также он позволяет валам работать на разных угловых скоростях, в зависимости от условий эксплуатации, что значительно улучшает управляемость.

Easy Select

Простой и дешёвый вариант исполнения, который принято обозначать термином «Part Time». Нечто подобное встречается на автомобилях марки УАЗ. Основные особенности:

  • главным является задний мост, на который крутящий момент передаётся постоянно;
  • включение/отключение переднего моста происходит за счёт замыкания/размыкания муфты, установленной на одном из приводных валов;
  • межосевой дифференциал отсутствует, из-за чего не происходит перераспределения крутящего момента между осями.

Полноприводная трансмиссия: как устроена и работает схема полного приводаИспользуемая на Mitsubishi L200 схема полного привода Easy Select надёжна и эффективна, но обладает двумя серьёзными недостатками. При её подключении не допускается:

  • длительное использование на дорогах с твёрдым покрытием;
  • движение на высоких скоростях.

Нарушение этих правил становится причиной выхода из строя дифференциалов и муфт управления.
