Полярность автомобильного аккумулятора: прямая и обратная

Содержание

Что такое полярность аккумулятора: прямая и обратная полярность акб – Сайт о

АКБ

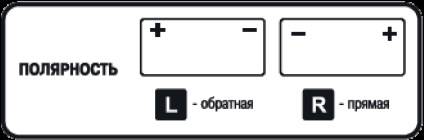

Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.

Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.

Как узнать полярность у аккумулятора

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.

Полярность 2 и 9

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной — плюсовая клемма находится справа.

Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

  1. Перегорание предохранителей.
  2. Пожар.
  3. Выход из строя ЭБУ.
  4. Перегорание диодного моста генератора.
  5. Оплавление проводки.
  6. Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Тяговые аккумуляторы для лодочного мотора

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя.

Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник.

При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Что можно предпринять?

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте

И это очень важно

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным

Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д

д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной

Как определить полярность АКБ без маркировки?

Клеммы источника энергии принято обозначать «+» и «-». По расположению плюсовой клеммы относительно корпуса несложно понять, устройство какой полярности перед вами. Иногда на корпусе отсутствуют плюс и минус, но можно встретить цифры «0» или «1». Как тогда определить, какую полярность имеет аккумулятор: прямую или обратную?

Достаточно запомнить, что по общепринятым правилам цифре «1» соответствует прямая полярность, а «0» – обратная.

А если любая маркировка на аккумуляторе вообще отсутствует, то как в данной ситуации узнать его полярность? Вот несколько рекомендаций:

Возьмите штангенциркуль и измерьте диаметр каждой клеммы.Определив, какой из выводов тока соответствует маркировке «+», уточняем его местонахождение относительно корпуса. Например, выяснили, что правая клемма – это «плюс», а такое расположение характерно для аккумуляторов обратной полярности.

К каждой неопознанной клемме АКБ привязываем тонкую медную проволоку. Слабый раствор лимонной кислоты наливаем в два сосуда и опускаем в них проволочные концы. Ёмкость, в которой начнётся протекание реакции, а именно образование пузырьков, укажет на токовый вывод, соответствующий маркировке «-». Следовательно, другой вывод – это «+», и его местоположение точно укажет на полярность батареи.
Замените раствор лимонной кислоты сырым картофелем. Здесь всё будет наоборот: в реакцию вступит проволока, соединённая с плюсовой клеммой, оставив на поверхности овоща пятно зеленоватого оттенка. Опять же, зная положение плюсового вывода, определяем тип полярности аккумуляторной батареи.
Воспользуйтесь мультиметром для определения напряжения на немаркированных выводах устройства

Коснитесь одновременно щупами прибора (обратите внимание, что они разного цвета) токовыводящих стержней АКБ и взгляните на показания:если значение положительно, то это значит, что красный проводник соединён с плюсовой клеммой;
если значение отрицательно, то с токовыводом, соответствующим «+», был соединён чёрный провод.
А далее всё по аналогии: отталкиваясь от места нахождения плюсового стержня – токовывода, узнаём полярность устройства.

Вот такими нехитрыми способами можно быстро определить полярность аккумулятора, но при этом точно зная, что такое прямая и обратная её характеристика.

Подключение АКБ с неправильной полярностью

Довольно часто при выборе нового источника питания, обеспечивающего запуск двигателя в автомобиле, владельцы транспортных средств смотрят на ёмкость, учитывают требуемый пусковой ток.

Полярность автомобильного аккумулятора: прямая и обратная

Но вот о необходимости подобрать правильную полярность они забывают. В итоге получается, что батарея куплена хорошая, по всем параметрам подходящая. Но установить её под капот своего автомобиля никак не получается.

Но предположим, что возникла экстренная ситуация. Основная батарея села или вышла из строя. Есть запасная, но с противоположной полярностью. В крайнем случае можно сделать следующее:

  • соединить между собой плюсовой провод и положительный вывод АКБ;
  • если придётся, можно сместить немного батарею, поставить её боком;
  • минус выступает как масса, что позволяет нарастить провод;
  • необходимо взять провод подходящего сечения;
  • далее нужно демонтировать штатный провод маленькой длины;
  • на увеличенный провод надеть минусовую клемму;
  • соединить временный удлинённый провод с минусом на батареи.

Ничего сложного в определении и соблюдении полярности на самом деле нет. Почитав необходимую информацию, изучив маркировку и метки на собственном аккумуляторе, а также банально сравнив два вывода на корпусе АКБ, всё можно поставить на свои места.

Проще всего тем, у кого в распоряжении современный автомобиль. Производители АКБ и машин сделали несколько важных шагов, не позволяющих даже самым невнимательным водителям соединять плюс с минусом, а минус с плюсом.

Но всё равно следует быть внимательным, всё тщательно проверять и дважды думать, прежде чем совершать то или иное действие. Помните, что ошибка может привести к самым непредсказуемым печальным последствиям. В лучшем случае придётся заменить батарею. В худшем – путаница в полярности повлечёт за собой замену стартера, ремонт электропроводки и полное восстановление электросистемы своего транспортного средства.

Если вы не хотите столкнуться ни с чем подобным, помните о полярности, выбирая новую АКБ и устанавливая батарею под капот собственного автомобиля.

Определение полюсов при отсутствии маркировки

Положительные и отрицательные токовыводы выделяются знаками (плюс и минус) или цветами. Плюсовой заряд производители обозначают красным, а минусовой — черным или синим оттенком. Ситуации, когда опознавательные знаки отсутствуют, довольно редки, но все же встречаются на практике. Определить полярность аккумулятора автомобиля в таком случае можно следующими способами:

  • Измерение диаметра токовыводящих элементов. Плюсовые клеммы имеют больший размер. Для европейского типоразмера диаметр положительного вывода будет составлять 19.5 мм, для азиатского — 12.7 мм. Чтобы получить точное измерение, следует воспользоваться штангенциркулем.
  • Эксперимент с лимонной кислотой. Для того чтобы определить расположение клемм, необходимо приготовить слабый раствор и разлить его в два стакана. К выводам прикручивается тонкая медная проволока, оголенные концы которой опускаются в кислую жидкость. Если в одной из емкостей наблюдается активное газообразование, там находится минусовой вывод.
  • Эксперимент с сырым картофелем. Для этого нужно взять один овощ, разрезать его пополам и поместить в него медные проводки, отходящие от минусового и плюсового токовывода, на расстоянии 1 см. Возле проволоки, которая исходит от положительно заряженной клеммы, появятся зеленые пятнышки.
  • Измерение напряжения мультиметром. Необходимо щупами коснуться токовыводов автомобильного аккумулятора и посмотреть на показания. Если мультиметр показывает положительный заряд, то под красным проводом находится клемма со знаком «+», а под черным — минус. Если же прибор демонстрирует минусовое напряжение, то плюсовой вывод располагается под черным щупом.

Чтобы машина исправно работала, каждому автомобилисту необходимо познакомиться с методами определения полярности АКБ. Для этого нужно научиться различать маркировку на этикетке или воспользоваться подручными средствами, которые помогут распознать месторасположение токовыводов. Узнав это, можно запросто определить европейскую и российскую полярность автомобильного аккумулятора.

Обратная полярность аккумулятора: понятие и правила определения

АКБ

Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.

Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.

Разновидности полярности

Чтобы проверить принадлежность АКБ, ее необходимо развернуть к себе внешней стороной. Ее можно идентифицировать по наклейке. Всего на батарее находится два вывода (положительный и отрицательный). Под обратной (европейской) полярностью аккумулятора Varta подразумевают схему, на которой минусовая клемма располагается с левой стороны, а плюсовая – с правой.

Обратная и прямая полярность АКБ

Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева).

Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи.

Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».

Разница между прямой и обратной полярностью

Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.

На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Выбор АКБ

Новичку следует уделить внимание следующим нюансам:

  1. Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
  2. Для определения полярности ориентируются на маркировку и расположение отводов.
  3. На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).

Возможные проблемы

При приобретении «неправильного» аккумулятора, эксплуатация оборудования становится невозможной. Трудности начинаются еще на этапе установки.

Устройство аккумуляторной батареи

Отсутствие опыта и низкая концентрация внимания может привести к:

  • перегоранию предохранителей;
  • оплавление проводов;
  • отказ ЭБУ, сигнализации;
  • повреждение электропроводки;
  • перегорание диодного моста.

Переполюсовка аккумулятора (60, 70 Ач) с обратной полярностью провоцирует появление искр. При возникновении признаков возгорания процедуру следует прекратить. Сменить местоположение клемм не получится.

Аккумулятор

В исключительных случаях автолюбитель сможет применить аккумуляторную батарею из другой категории. Обязательным пунктом является изменение положения АКБ на 180 градусов. Это необходимо для того, чтобы обеспечить совпадение клемм и выводов.

Данный метод установки не подойдет, если провода не имеют достаточной длины. В сложившихся обстоятельствах генератор двигателя невозможно совместить с основной «массой» транспортного средства. Чтобы избежать подобных проблем, провода делают более длинными. Их диаметр должен быть одинаковым.

Полярность аккумулятора

Если вы впервые покупаете аккумуляторную батарею для своего автомобиля, вас может поставить в тупик вопрос продавца о полярности аккумулятора. Что это вообще такое — полярность? Как ее определить? Что будет, если купить АКБ с не той полярностью? На эти вопросы попытаемся ответить в нашей сегодняшней статье на портале Vodi.su.

Прямая и обратная полярность АКБ

Как известно, аккумуляторная батарея устанавливается в свое строго определенное посадочное место под капотом, которое еще называют гнездом. В верхней части АКБ имеются два токовывода — плюсовой и минусовой, к каждому из них подключается соответствующий провод. Чтобы автолюбители случайно не перепутали клеммы, длина провода позволяет дотянуть его только до соответствующего токовывода на аккумуляторе. Более того, плюсовая клемма толще минусовой, это видно даже на глаз, соответственно, ошибиться при подключении АКБ практически невозможно.

Популярные статьи  Как подобрать диски на автомобиль: виды колесных дисков и особенности

Полярность автомобильного аккумулятора: прямая и обратная

Таким образом, полярность — это одна из характеристик АКБ, которая указывает на расположение токовыводящих электродов. Она бывает нескольких видов, но наибольшее распространение получили только две из них:

  • прямая, «российская», «левый плюс»;
  • обратная «европейская», «правый плюс».

Как определить полярность АКБ?

Самый простой способ — это внимательно посмотреть на наклейку на передней части и разобрать маркировку:

  • если вы видите обозначение типа: 12V 64 Ah 590A (EN), то это европейская полярность;
  • если в скобках EN нет, значит мы имеем дело с обычной батареей с левым плюсом.

Стоит отметить, что полярность указывается обычно только на тех АКБ, которые продаются в России и бывших республиках СССР, на Западе же все аккумуляторы идут с европейской полярностью, поэтому она отдельно не указывается. Правда, в тех же США, Франции, да и в России в том числе, можно увидеть в маркировке обозначения типа «J», «JS», «Asia», но они не имеют к полярности никакого отношения, а лишь говорят, что перед нами АКБ с более тонкими клеммами специально для японских или корейских авто.

Если по маркировке определить полярность не удается, есть другой способ:

  • ставим АКБ к себе передней стороной, то есть той, где расположена наклейка;
  • если плюсовая клемма слева, то это прямая полярность;
  • если плюс справа — европейская.

Если же вы выбираете АКБ типа 6СТ-140 Ач и выше, то он имеет форму вытянутого прямоугольника и токовыводы расположены на одной из его узких сторон. В таком случае разверните его клеммами от себя: «+» справа означает европейскую полярность, «+» слева — российскую.

Ну, и если предположить, что АКБ старая и на ней невозможно разобрать какие-либо отметки, то понять, где плюс, а где минус, можно измерив толщину клемм штангенциркулем:

  • толщина плюсовой составит 19,5 мм;
  • минусовой — 17,9.

В азиатских батареях толщина плюса 12,7 мм, а минуса — 11,1 миллиметра.

Можно ли ставить АКБ с другой полярностью?

Ответ на этот вопрос простой — можно. Но провода нужно подключать правильно. Из собственного опыта скажем, что на большинстве авто, с которыми имели дело, плюсового провода хватает без проблем. Минусовой же придется наращивать. Для этого придется снять изоляцию и дополнительный кусок провода присоединить с помощью клеммы.

На многих же более современных авто свободного пространства под капотом практически нет, поэтому с наращиванием провода могут возникнуть проблемы, его попросту негде будет разместить. В таком случае новый АКБ без повреждений можно вернуть в магазин в течение 14 суток. Ну, или с кем-то поменяться.

Если перепутать клеммы при подключении

Последствия могут быть самые разные. Самое легкое последствие — перегорят предохранители, защищающие бортовую сеть от короткого замыкания. Самое страшное — пожар, который возникнет из-за плавления оплетки провода и искрообразования. Стоит отметить, что для начала пожара нужно, чтобы АКБ находился в неправильно подключенном состоянии длительное время.

«Переполюсовка АКБ» — интересное явление, благодаря которому вашей машине может ничего не грозить, полюса АКБ при неправильном подключении попросту поменяются местами. Однако, для этого нужно, чтобы батарея была новая или хотя бы в хорошем состоянии. Тем не менее переполюсовка вредна для самой АКБ, так как пластины будут быстро осыпаться и этот аккумулятор у вас никто не примет по гарантии.

Если вы следите за техническим состоянием авто, то краткосрочное неправильное подключение АКБ не приведет к каким-то катастрофическим последствиям, так как ЭБУ, генератор, все остальные системы защищены предохранителями.

(2 оценок, среднее: 5,00 из 5)

Способы определения положительных и отрицательных выходов

Что делать и как отличить приобретенную АКБ, если установить производителя не удалось? Существуют два основных стандарта, которые касаются расположения контактов

Если обратить внимание на то, что написано ниже, то Вы всегда без особого труда сможете разобраться с отрицательным и положительным выходами. Итак, что значит плюсовая клемма и каковы ее основные характеристики — в диаметре она обычно составляет 19,5 мм. В это же время минусовая отличается стандартным диаметром 17,9 мм

В это же время минусовая отличается стандартным диаметром 17,9 мм.

Каждый автолюбитель может резонно заметить, что для замеров необходимо оборудование, хотя бы штангенциркуль. Какое обозначение или другой определяющий способ может помочь, если под рукой не окажется такого инструмента? Самая простая методика — с помощью стакана с обыкновенной водой. Опускаем и погружаем оба провода на некотором удалении друг от друга. Спустя время можно заметить, как около минусовой клеммы начинают бурлить небольшие пузырьки воздуха.

Даже, если Вам пришлось купить аккумулятор с обратной полярностью, это не беда, ведь в продаже есть на сегодняшний день специальные переходники с прямой на обратную для того, чтобы добиться правильного размещения токовыводов (удлинители).

Друзья, на этом будем завершать обсуждение нюансов аккумуляторных батарей в авто и полярности. Также мною написана целая серия статей по выбору, проверке и периодичности замены моторного масла. Будем рады встретиться в последующих материалах. Всем удачи!

В автомобиле без аккумулятора невозможно запустить двигатель, поэтому важно поддерживать данное устройство в рабочем состоянии. Иногда бывает трудно определить полярность АКП, особенно часто такое явление наблюдается при установке переполюсованного агрегата. Передвигаться на автомобиле с неправильно подключенными клеммами опасно

Поэтому перед подсоединением нужно точно определить, с какой стороны плюс, а с какой — минус

Передвигаться на автомобиле с неправильно подключенными клеммами опасно. Поэтому перед подсоединением нужно точно определить, с какой стороны плюс, а с какой — минус.

Можно ли установить на автомобиль АКБ другой полярности

Как мы уже знаем, бывает полярность на аккумуляторе прямая и обратная. Допустим, у вас есть накопитель с прямой полярностью, а нужен с обратной. Его, в принципе, тоже можно подключить. Но при этом могут возникнуть проблемы с длиной проводов – они могут не доставать до клемм. Чтобы подключить АКБ с другим расположением полюсов, нужно установить батарею так, чтобы кабель, подключаемый к положительному разъему, доставал до своей клеммы. Для этого можно развернуть батарею на 180 градусов, сместить ее в сторону, насколько позволяют ее габариты и т. д. Провод, подключаемый к отрицательному разъему, соединяется с массой, поэтому его можно нарастить. Для этого нужно взять кабель требуемой длины и установить его на место “родного”. После этого можно подключать накопитель электрической энергии.

Что будет, если перепутать полюса при подключении батареи

На многих электронных приборах имеется защита от переполюсовки, но не на всех. Например, такие устройства, как усилители или магнитолы, не защищены. В них установлены следующие элементы: электролитические конденсаторы, которые чувствительны к смене полюсов. Если перепутать полюса, они могут вздуться и даже взорваться.

Также важно правильное подключение для запуска двигателя, другого автомобиля. В этом случае подсоединение выполняется в следующем порядке:

  1. сначала подключаем провод к положительному выводу автомобиля, который необходимо запустить;
  2. второй конец этого кабеля нужно подключить к положительной клемме батареи донора;
  3. потом к отрицательной клемме аккумулятора донора подсоединяем второй провод;
  4. соединяем свободный конец второго донора с отрицательной клеммой АКБ автомобиля, который необходимо запустить.

Кроме того, неправильное подключение батареи может стать причиной следующих поломок:

  • выход из строя генератора;
  • перегрев и пробой диодов выпрямительного моста;
  • поломка блока управления (бортового компьютера), сигнализации и другой электроники;
  • при подключении АКБ нужно быть внимательным.

Диаметр положительной клеммы больше, поэтому подключить отрицательный провод к ней сложно.

Что такое полярность в аккумуляторе и какая она бывает

В аккумуляторах под полярностью подразумевают расположение токопроводящих элементов на крышке оборудования. К этим контактам и подключают электроцепь авто или зарядное устройство. В зависимости от расположения плюсовой и минусовой клеммы и определяется полярность устройства.

Популярные статьи  Где выгоднее взять автокредит без первоначального взноса

Полярность автомобильного аккумулятора: прямая и обратная

АКБ с прямой полярностью устанавливались на всех советских автомобилях.

Если смотреть на АКБ со стороны токовыводов, то при прямой полярности слева должен находиться плюсовой контакт, справа — минусовой. При обратной — клеммы будут расположены наоборот.

В батареях для грузовых авто расстановка клемм другая. В отличие от АКБ для легковушек, здесь контакты расположены не спереди, а слева. Если аккумулятор с прямой схемой — то ближайший к вам контакт будет плюсов, если обратную — то минусовым.

Полярность автомобильного аккумулятора: прямая и обратная

Вид на лицевую сторону АКБ грузового автотранспорта.

Как определить полярность аккумулятора

Сами клеммы, помимо знаков «+» и «-», отмечаются сокращением «POS» и «P» (для положительных контактов) или «NEG» и «N» (для отрицательных токопроводящих элементов). Также на некоторых моделях контакты могут отличаться по толщине: диаметр положительных обычно больше.

К сожалению, маркировка на изделии не всегда соответствует действительности, а иногда и вовсе отсутствует, в описании указывают недостоверную информации, а продавцы — не разбираются в вопросе полярности. Чтобы не потратить деньги зря, и тем более не повредить механизмы авто, внимательно и ответственно подходите к выбору батареи и не покупайте у сомнительных продавцов.

Помните, материальные потери после неправильного подключения АКБ вам никто не компенсирует, ведь такой случай не является гарантийным.

Как подключить аккумулятор другой полярности

Устанавливать на авто нужно именно те батареи, на которые оно рассчитано. Но если по какой-либо причине необходимо подключить АКБ другой полярности, сделайте это с помощью удлинения одного из подходящих проводов. Только помните, безопасно провести такой «трюк» можно лишь с минусовым контактом (так как он является массой). Наращивание плюсового провода может привести к печальным последствиям.

Последствия неправильного подключения

Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение. Перепутанные клеммы могут привести к серьезным последствиям.

К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:

  1. Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
  2. Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
  3. Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
  4. Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
  5. Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
  6. Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
  7. Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения. Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.

Рекомендуем: Какой аккумулятор лучше: обслуживаемый или необслуживаемый

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

  1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
  2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Как обслужить необслуживаемый аккумулятор автомобиля Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

  • Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
  • Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Такие батареи маркируются цифрой «4».

Рекомендуем: Moll batterien, лидер на рынке автомобильных аккумуляторов

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
