Красный, белый, черный нагар на свечах зажигания: причины, диагностика, устранение проблемы

Цвет нагара на свечах зажигания

Нормальное состояние

Если с мотором автомобиля все в порядке, то отложений на изоляторе будет немного, а его цвет может варьироваться от светло-коричневого до кофейного. Никаких следов масла на свече не может быть. Электрод умеренно выгорает. В случае с иридиевой свечой даже выгорание, скорее всего, останется незамеченным.

Любой другой цвет и состояние свечи является отклонением от нормы и требует повышенного внимания.

Черный

Если изолятор и электроды покрывает бархатистый черный нагар, это свидетельствует о том, что система питания готовит излишне богатую смесь. То, насколько сильный нагар, говорит о степени переобогащения рабочей смеси. Причины кроются в том, что карбюратор неправильно отрегулирован, либо произошел сбой в работе электронного блока управления инжекторным двигателем (например, засорился воздушный фильтр, вышел из строя датчик кислорода, либо неисправен механизм привода воздушной заслонки). Сопровождается данное явление повышенным расходом топлива.

Светло-серый, белый

Светло-серый или белый цвет изолятора свидетельствует о том, что мотор, наоборот, работает на излишне бедной смеси. Если своевременно не принять меры к устранению проблемы, далее последует перегрев или оплавление свечей зажигания, либо перегрев камеры сгорания, который в дальнейшем приведет к прогару выпускных клапанов. Причины появления такого нагара могут быть разными: слишком низкое калильное число («горячая» свеча), применение низкооктанового бензина, большое опережение зажигания

Также необходимо обратить внимание, не проявляется ли такое явление как калильное зажигание, если оно имеет место быть, следовательно, свечи перегреваются во время работы

Коричневый, красный

Коричневый или красный нагар на изоляторе, сравнимый с цветом красного кирпича, появляется вследствие работы мотора на бензине, содержащем соединения свинца или других металлов. Данные соединения добавляются в горючее в виде присадок для увеличения октанового числа. Если двигатель долго работал на этилированном бензине, на поверхности изолятора образуется коричневый токопроводящий налет, в результате чего нарушается нормальное искрообразование.

Масло на свечах

Следующий вариант – нагар со следами моторного масла на свече. Как правило, после продолжительной стоянки мотор первое время после запуска троит, а выхлопные газы имеют бело-синий цвет. После прогрева все симптомы исчезают. Дополняет картину увеличенный расход масла. Такие признаки говорят о неправильном температурном режиме в цилиндре. Причины образования маслянистого нагара – слишком «холодная» свеча (с большим калильным числом), износ поршневых колец, маслосъемных колпачков или направляющих втулок клапанов.

Может случиться и так, что у вывернутой свечи вовсе не окажется ни центрального электрода, ни изолятора. Это происходит в результате продолжительной работы мотора с детонацией, применение низкооктнового бензина, слишком раннее зажигание или заводской брак. Сопутствующие симптомы аналогичны описанному выше случаю. При удачном стечении обстоятельств обломки электрода и изолятора попадут в выхлопную систему и не застрянут между клапаном и седлом, в противном случае потребуется ремонт или замена головки блока цилиндров.

Зольный налет

Свеча может быть покрыта зольными отложениями, их цвет не имеет значения (нагар может быть белый, серый или черный). Это происходит из-за попадания масла в камеру сгорания. Причины образования такого нагара – залегшие кольца или выработка цилиндра. В качестве сопутствующих признаков наблюдается повышенный расход масла, сильный синий выхлоп с характерным запахом, похожий на мотоциклетный.

Эрозия

При долгой эксплуатации свечей без замены, на боковом и центральном электродах заметно проявляются следы эрозии, изолятор при этом может иметь белый, коричневый или кофейный цвет. Мотор автомобиля непрерывно троит, не развивает полной мощности, неустойчиво работает на холостом ходу. Причины этого – несоблюдение интервалов замены свечей зажигания или применение бензина, содержащего тетраэтилсвинец. Соединения свинца вызывают в цилиндре химические реакции, в результате которых происходит быстрое разрушение электродов.

Бензин на свечах

Наконец, последний случай, когда вывернутая свеча оказывается залитой бензином. Если она выкручена не сразу после запуска двигателя в мороз, это свидетельствует о том, что система зажигания, карбюратор или инжектор неисправны. Можно попробовать продуть и высушить свечу, если картина повторится, придется заняться ремонтом.

Мне нравится1Не нравится

Как почистить нагар на свечах зажигания

Как только объем нагара достигнет критической массы свеча зажигания перестанет исправно выполнять свои функции. Чтобы этого не произошло лучше заранее позаботиться о ее чистоте.. Сделать это можно двумя наиболее эффективными методами – прокаливание и замачивание.

При прокаливании поверхность свечи равномерно прогревается при помощи паяльной лампы. После того, как свеча остынет остатки нагара можно будет достаточно легко соскоблить с электрода при помощи небольшой щетки.

Замачивание занимает немного больше времени и заключается в погружении свечи в раствор керосина на несколько часов. Не обязательно использовать именно это вещество, вы можете найти в продаже специальные жидкие очистители для снятия нагара, они также отлично подойдут для этой цели. В заключении останется лишь протереть свечу сухой тряпкой, нагар должен полностью сойти.

Обеспечить бесперебойную работу системы зажигания — одна из главных задач владельца автомобиля, и регулярная проверка, чистка и замена свечей это то, что поможет ему преуспеть в данном вопросе.

Кроме того, своевременная диагностика поможет избежать серьезных проблем с машиной. Свечи зажигания — это надежный индикатор, который поможет Вам вовремя заменить присадку к топливу или воздушный фильтр.

Виды нагара на свечах зажигания

Видео: Диагностика двигателя по состоянию свечей зажигания

https://youtube.com/watch?v=955ageixfoQ

Итак, автомобиль проехал некоторое расстояние (15-20 км), и если после выкручивания свечек обнаружено, что на электродах светло-коричневый, «кирпичный» (цвет красного кирпича), то с двигателем все в порядке – системы функционируют нормально, процессы в камерах сгорания не нарушены.

Но такой оттенок бывает далеко не всегда. Часто после выкручивания обнаруживается, что свечи имеют следующий окрас:

• Черный;
• Белый;
• Красный.

Помимо нагара разных цветов на электродах можно обнаружить следы:

1. Бензина;
2. Масла;
3. Зольного налета;
4. Эрозии.

И каждое несоответствие нормы имеет свои причины. Поэтому простой осмотр свечек и может помочь в определении неисправности или нарушения работы систем и механизмов, причем еще на раннем этапе и устранить их до появления серьезных проблем.

Причины образования налетов и копоти на свечах

Черный нагар и причины его появления

Как уже отмечено, черный нагар является следствием подачи обогащенной смеси. Но если до выхода силовой установки на оптимальный температурный режим такое соотношение компонентов смеси является нормальным, то обнаружение бархатистых черных отложений на электродах после длительной поездки указывает на появление проблем в работе системы питания. Произойти это может из-за:

• неправильной регулировки карбюратора;
• сбоя в ЭБУ инжекторного мотора;
• неисправностей датчиков (в результате чего блок управления начинает работать в аварийном режиме);
• сильного засорения воздушного фильтра.

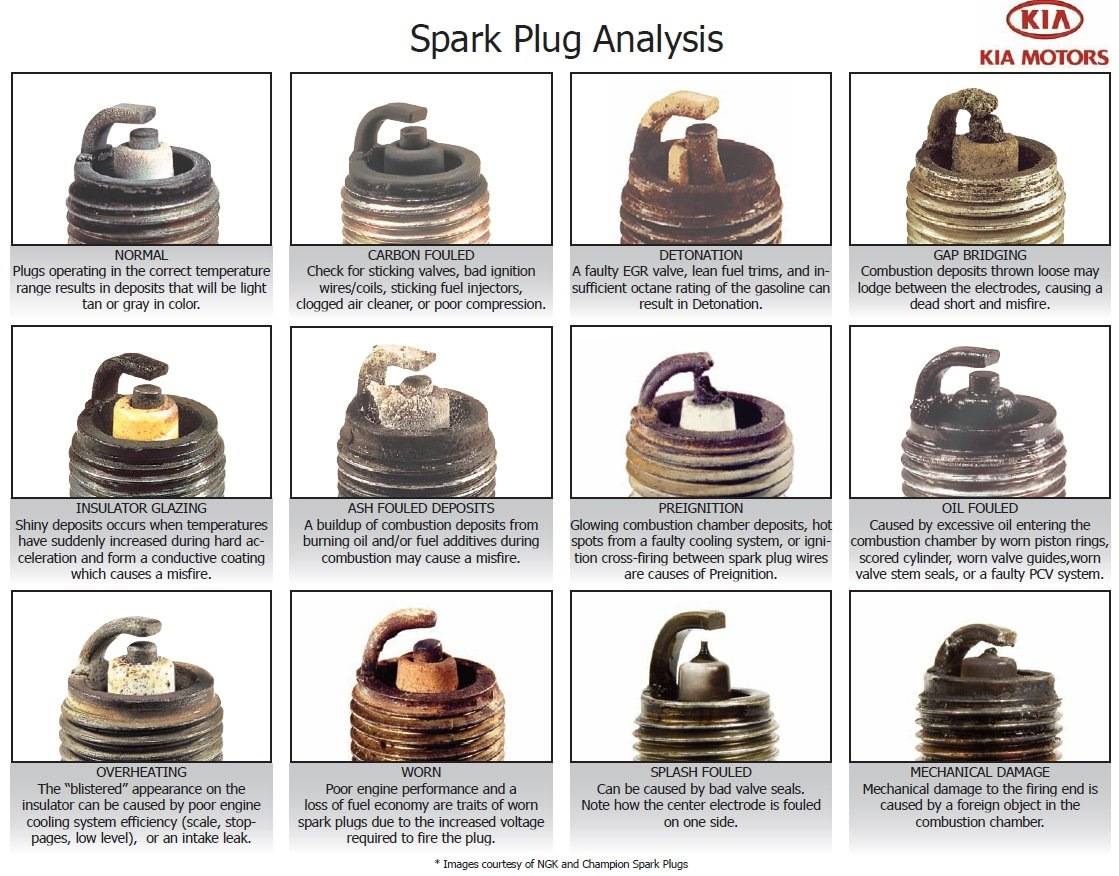

Таблица, в которой показано, какие бывают нагары на свечах и причины их появления

Белый налет на свечах зажигания

Белый налет на  электродах свечей зажигания обеспечивает сильно обедненная смесь. Такое смесеобразование тоже является неправильным, и оно может впоследствии привести к очень серьезным проблемам. Из-за этого происходит нарушение процесса горения, сопровождающееся выделением повышенного тепла. А это приводит к перегреву камеры сгорания, вероятности оплавления электродов и кромок клапанов.

Видео: Свечи зажигания азбука для неопытных и самодиагностика

В карбюраторном двигателе обеднение смеси часто происходит из-за подсоса воздуха в системе питания, в инжекторном же такой нагар дает все тот же сбой в работе ЭБУ. Дополнительно причиной белого цвета свечек может стать некачественный бензин. Такой нагар дают и проблемы в системе зажигания, точнее – несоответствие угла опережения зажигания.

Электроды красного цвета

Нагар красного цвета на свечах – явление не очень частое, и причина его появления кроется в бензине. «Не чистые на руку» поставщики топлива для повышения октанового числа добавляют в бензин присадки на основе металлических соединений (чаще всего – свинца). В процессе сгорания в цилиндрах эти присадки окисляются и оседают в виде нагара красного цвета. При этом происходит нарушение искрообразования свечек, из-за чего появляются перебои в работе силовой установки.

Эти присадки также оказывают негативное воздействие и на другие составные элементы, поэтому при обнаружении такого нагара недостаточно сменить бензин, желательно провести более глубокую диагностику состояния силовой установки с применением специализированного диагностического оборудования.

Диагностика двигателя по состоянию свечей

Нагар черного цвета

О том, как работает мотор, сделать правильные выводы после  15-20 и более тысяч км пробега невозможно: вывернутые СЗ не дадут исчерпывающей информации. Чтобы ее получить, необходимо ввернуть «обкатанные» (после 150-200 км) новые свечи зажигания. Проехав еще столько же, выверните СЗ и осмотрите их на предмет оттенка отложений. Диагностировать неисправность при его появлении не так просто. Нагар может проявиться в 2-х вариантах: каждый из них свидетельствует о той или иной проблеме в работе мотора. При этом стоит внимательно рассмотреть структуру отложений.

Черный нагар с масляными следами

Обычно он формируется на резьбе СЗ, ее электродах и сопровождается характерным признаками: сизым выхлопом из глушителя в момент запуска двигателя. Данная разновидность отложений свидетельствует о проникновении в камеру сгорания моторного масла. Проблема связана с:

• залеганием, поломкой, износом поршневых колец и (или) маслосъёмных колпачков;
• разрушением направляющих клапанных втулок.

У свечи зажигания маслянистый нагар

Сухой черный налет

Его образование на электродах говорит о топливно-воздушной смеси, чрезмерно обогащенной горючим. «Бархатистый» нагар образуется по нескольким причинам:

• неправильное функционирование свечей, связанное, например, с их износом или неверным выбором калильного числа: в итоге двигатель не может набрать штатную мощность из-за слабой искры (топливо не сгорает полностью);
• недостаточная компрессия;
• неправильная регулировка карбюратора;
• для инжекторных моторов в данном случае характерна неисправность регулятора давления, слишком сильно обогащающего смесь: в результате заметно увеличивается расход горючего;
• забивание грязью воздушного фильтра, что ведет к недостатку воздуха и, как следствие, неполному сгоранию топлива, остатки которого оседают на электродах СЗ.

Нагар с красным оттенком

Свечи зажигания с красным нагаром

Его появление связано с применением автовладельцем присадок для моторного масла или горючего. Сгорая в рабочей камере, они выделяют химические вещества, часть которых остается на электродах и резьбе. Красный нагар свидетельствует о вхождении в состав присадок свинца либо марганца. Если отложение не убирать, то на СЗ станет формироваться слой, влияющий на образование искры, уменьшая ее силу. Чтобы исключить появление красного нагара, необходимо сократить объем используемых присадок, либо вовсе отказаться от их применения. В последнем случае рекомендуется полностью слить масло, бензин и залить свежие ГСМ.

Белый нагар

Автомобильная свеча зажигания с белым нагаром

Белые отложения могут быть двух типов. Все различие заключается в характере осадка на электродах СЗ.

Глянцевый белый нагар

Блестящая поверхность электродов свидетельствует о присутствии в отложениях металлических частиц. Подобное явление достаточно опасно для мотора и показывает на регулярный его перегрев. Под воздействием высокой температуры оказываются, кроме свечей, клапаны и поршни, что чревато преждевременным их износом. Обычно причина образования белого блестящего налета кроется в плохом функционировании системы охлаждения мотора (например, элементарная нехватка антифриза). Есть и иные причины:

• приготовление обедненной топливной смеси;
• подсасывание воздуха впускным коллектором;
• неправильно выставлен угол опережения зажигания: искра возникает рано или она пропускается;
• выбран тип свечи, не соответствующей рекомендация завода-изготовителя.

Белый ровный матовый осадок

Его образование на свечах зажигания не представляет большой опасности и связано с применением некачественного топлива. Просто полностью замените его и не заправляйтесь на плохо зарекомендовавшей себя АЗС.

Черный нагар на свечах зажигания

Это наиболее распространенный вид нагара. Он может иметь как сухую, так и маслянистую структуру в зависимости от причин, приведших к его образованию.

Если Вы заметили у себя в автомобиле такой тип нагара около резьбовых соединений электрода — это означает, что в камеру сгорания стало просачиваться масло. Дополнительным подтверждением подобной догадки может служить дым, выходящий из выхлопной трубы в момент запуска двигателя, если он приобрел синеватый оттенок, значит проблема появляется в связи попаданием маслянистых веществ в камеру сгорания. К этому мог привести износ колпачков или втулок клапана, а также повреждение поршневых колец.

Если по своей консистенции черный нагар скорее напоминает сажу, то здесь проблема уже в неправильном соотношении горючего и кислорода, подаваемого в камеру сгорания. В случаях, когда объем бензина превышает допустимую норму на свечах от сильного воспламенения образуется сухой нагар. Причин его возникновения может быть несколько, в том числе и некорректная работа самой свечи, которая не вырабатывает искру достаточной мощности.

Еще одной деталью, способной вызывать данную проблему, может быть – загрязненный воздушный фильтр, который не пропускает достаточный объем кислорода. Таким образом, горючая смесь сгорает не полностью и часть ее оседает на поверхности электрода свечи. Другой распространенной причиной является неправильная работа инжектора, который подает излишки горючей смеси в систему зажигания.

Как видно из описанных ситуаций возникновение черного нагара обусловлено попаданием в систему зажигания масла или неправильной горючей смеси.

Почему появляется нагар на свечах зажигания

Чтобы ответить на этот вопрос, первым делом нужно определить, как именно они почернели. Так вы определите направление поиска причины. Свечи могут почернеть одновременно все либо 1-2 из блока. Чаще нагар появляется равномерно по всей поверхности электрода и резьбы, в отдельных случаях, только с одной стороны. Также условно разделяют нагар на «мокрый» и «сухой».

Для выявления причин, нужно сделать следующее:

• Установить новые свечи. Нагар появится минимум через 200-300 км пробега. Ездить желательно по трассе с приблизительно одинаковой скоростью и нагрузкой на силовую установку. Это позволит свечам работать в одинаковом режиме, и даст более объективно оценить состояние отдельных частей двигателя.
• Заливать качественное топливо только на проверенных АЗС. Объем и характер нагара напрямую зависит от используемого топлива. Если залить плохой бензин или газолин, установить истинную причину черного налета (если он есть) точно не получится.
• Обязательно правильно выставить число холостых оборотов на карбюраторном двигателе.

Далее рассмотрим основные причины, которые могут привести к появлению нагара на свечах зажигания.  К ним относятся следующие:

• Прогар клапана – появление почернений только с одной стороны свидетельствует о его повреждении. В этом случае нагар будет образовываться снизу на боковом электроде, а не на центральном.
• Неверно подобранное калильное число свечи – это может привести к ее повреждению и выходу из строя, а также к равномерному образованию черного налета по всей поверхности. Если значение будет ниже, может поменяться форма конуса нагара. Калильное число большего значения приведет к почернению верхушки конуса, корпус останется чистым.
• Позднее зажигание – образуется равномерный черный налет на всей свече.
• Переобогащенная топливовоздушная смесь – на инжекторных и карбюраторных двигателях могут чернеть свечи при избыточной подаче бензина. В первом случае это может происходить из-за нарушений в работе датчика массового расхода воздуха, вследствие чего на ЭБУ приходит некорректная информация. Также возможной причиной может служить разгерметизация топливных форсунок. В этом случае горючее будет поступать в цилиндр даже при закрытых форсунках. В карбюраторных автомобилях причиной нагара служит неправильно отрегулированная подача топлива, разгерметизация игольчатого запорного клапана, создание избыточного давления бензонасосом, нарушение герметичности поплавка или задевание им стенок камеры.
• Сильный износ или разгерметизация шарикового клапана экономайзера (относится к карбюраторным двигателям) – в этом случае большое количество топлива в цилиндры будет попадать не только на больших оборотах, но и при обычном режиме работы.
• Забит воздушный фильтр – также выступает частой причиной появления черного нагара на свечах зажигания. Нужно проверить в первую очередь, не забывайте и о проводе заслонки.
• Неполадки в системе зажигания – неправильно выставленный угол зажигания, нарушение целостности изоляции на высоковольтных проводах и крышки бегунка трамблера, неисправность катушки зажигания либо самих свечей. Все это ведет к перебоям в искрообразовании, вследствие чего топливо выгорает не полностью и оседает нагаром.
• Неполадки в клапанном механизме двигателя – ненастроенные тепловые зазоры и прогар приводят к неполному выгоранию топливовоздушной смеси, и, как следствие, образованию черного налета на свечах.
• Вышел из строя топливный регулятор (касается инжекторных автомобилей) – это приводит к образованию избыточного давления на рампе и переобогащению смеси топливом.
• Низкая компрессия в цилиндре – в этом случае почернеет только электрод, а резьба останется чистой.

Позднее зажигание и работа двигателя на переобогащенной топливовоздушной смеси определяется по следующим признакам:

• появляются пропуски зажигания (на инжекторных автомобилях высвечивается код ошибки Р0300);
• затруднен запуск мотора;
• двигатель работает нестабильно, особенно сильно проявляется на холостых оборотах;
• повышенный уровень вибрации.

С причинами появления нагара на свечах зажигания разобрались. Далее рассмотрим в каких случаях следует проверить данный узел.

Следы технических жидкостей на свечах зажигания

Следы бензина – результат неработающей или функционирующей с перебоями свечки. При этом в цилиндре искра не возникает и топливо просто не сгорает, а вылетает в трубу, а также оседает на элементах, установленных в камере сгорания, включая и свечку.

Сильно заметные следы масла на электродах свечей является результатом попадания в камеры сгорания чрезмерного количества смазочного материала. Происходит это в случае сильного износа цилиндропоршневой группы или же маслосъемных колпачков и направляющих клапанов. Из-за этого в камеру сгорания проникает масло в недопустимых количествах.

Чистка свечей от нагара

Появление нагара требует от водителя не только рассмотрения причины и ее удаления, но и чистки свечей, если предполагается их дальнейшее использование. Налет будет появляться в любом случае, поэтому осматривать свечи зажигания автомобилистам рекомендуется каждые 10 тысяч километров пробега. Рекомендуем проводить осмотр совместно с заменой масла. При обнаружении вышеописанных симптомов осмотр свечей следует сделать вне очереди.Некоторые водители для чистки используют «дедовский» метод (наждачной бумагой). Очищать электроды этим способом крайне не рекомендуется. Современные свечи имеют тонкий защитный слой, который быстро сотрется. В особенности это происходит у иридиевых изделий, где тонким слоем этого металла покрыт центральный электрод. Не используйте нож, шило или отвертку. Они нанесут глубокие царапины, которые станут причиной появления ржавчины.Перед началом процедуры обязательно подготовьте весь необходимый инвентарь:

• средство для удаления ржавчины и налета;
• небольшая пластиковая посуда (желательно использовать одноразовую, например, стаканчики):
• зубная щетка или кисточка для рисования (только жесткий ворс);
• ветошь.

Чтобы полностью очистить черные свечи зажигания, выполняйте последовательно шаги следующей инструкции:

1. В пластиковый стакан или аналогичную посуду налейте чистящее средство.
2. Уровень жидкости следует выровнять так, чтобы электроды свечей были полностью погружены в состав. Изолятор не погружается.
3. Оставьте в моющем средстве детали на половину часа.
4. Поочередно доставайте свечи. Щеткой (кисточкой) чистите поверхность от нагара. Выполните промывку от налета в теплой воде.
5. Тщательно удалите всю влагу с помощью подготовленной ветоши.
6. Финальная сушка. Положите свечи на батарею или используйте фен для удаления влаги.

После этого их можно ставить обратно на посадочные места. В качестве альтернативы моющему средству водители могут приготовить 20% раствор ацетата аммония. Можно применить средство для чистки раковин, раствор лимонной кислоты или столовый уксус. Распространено применение Coca Cola и аналогичных средств. Такие напитки эффективно растворяют ржавчину и нагар. Помните, что для разных составов необходимо различное время (например, в ацетоне или уксусе детали должны лежать минимум 1 час).В специализированных автомастерских используется ультразвуковой метод очистки. Свечи частично помещаются в ванну со специальным раствором. После на них воздействуют ультразвуком, который отслаивает любой налет. Это профессиональная чистка, за которую придется заплатить, но она крайне эффективна. Если стоимость процедуры превышает цену на свечи, тогда рационально приобрести новый комплект.Стоит учитывать, что при чистке химически активные вещества могут попасть и электроды, повредив защитный слой. Исключить это можно несколькими способами: металлические поверхности рекомендуется обработать WD-40 или закрыть пластиковой упаковкой.Теперь вы знаете, когда и по каким причинам возникает черный, а также другие типы нагара. Методы противодействий напрямую зависят от типа налета. Обязательно выявите причину и замените свечи. Если детали относительно новые, выполните качественную чистку приведенным методом. Помните, что очищенные свечи работают эффективнее в среднем на 10-15 процентов.

Прогноз состояния силовой установки по цвету нагара свечей зажигания: признаки нормального состояния и перенасыщения присадками

Достать использованную свечу, взглянуть на ее состояние, ужаснуться, и тут же заменить с мыслью о том, что на новом комплекте не будет нагара – это слишком просто и ошибочно. Да, комплект новых поджигателей недорог. К примеру, владельцу Lada Priora он встанет в 600-800 рублей. Но ведь причину, скажем, черных электродов это не решит – и замененные разжигатели через 100-200 км станут такими же.

Проверить свечи зажигания и их состояние по цвету нагара совсем нетрудно. Их градация по колеру рабочих поверхностей такова:

• Светло-коричневый.
• Светло-серый.
• Черный.
• Красный.
• Белый.

Воспламенитель нормально работающего мотора с кондиционным смесеобразованием и должной экономичностью имеет кремово-коричневатый или порошкообразный серый цвет. Он же указывает на то, что двигатель либо не кушает масло, либо его расход сопоставим с заводскими рекомендациями. По такой раскраске конуса изолятора можно сделать вывод о том, что калильное число разжигателя соответствует показателю, заложенному при проектировании мотора.

Любителей заливать присадки в топливо специалисты спешат предостеречь. Чрезмерные дозы вызывают покраснение электродов «зажигалок» до уровня красного кирпичного оттенка. Предотвратить это легко – достаточно прекратить использование автомобильной химии, сменить бензин.

Если же есть монолитная уверенность в том, что добавка нормальная, то корень проблемы может скрываться в передозировке. Сокращение объема использования средств, добавляемых в бензин или масляную жидкость – верный путь к исключению красного налета. Единственно правильным он будет в том случае, если рыночное снадобье не содержит запрещенные к употреблению марганец и свинец. Встречаются случаи, когда концентрация металлосодержащих веществ в бензине и на АЗС превышает норму. При таком положении дел стоит задуматься о смене источника топлива.
