Виды и типы сайлентблоков
По видам сайлентблоки можно разделить на изготовленные из резины и полиуретана. По типам такие сайлентблоки встречаются в автомобиле:
классический не разборный сайлентблок с цельной резиновой рабочей частью внутри. Может быть как с двумя металлическими обоймами — наружной и внутренней, так и с одной, чаще внутренней;
Классический не разборный сайлентблок с цельной резиновой рабочей частью внутри
сайлентблок с технологическими полостями в резине для работы рычага на скручивание
Очень важно правильно ориентировать такой сайлентблок при запрессовке, что бы нагрузка распределялась на его рабочую область равномерно;
Сайлентблок с технологическими полостями в резине для работы рычага на скручивание
сайлентблок с крепежными проушинами вместо отверстия под болт внутри. Зачастую они не симметричны и при их установке важно не перепутать стороны;
Сайлентблок с крепежными проушинами вместо отверстия под болт внутри
плавающий сайлентблок с конструкцией напоминающей шаровую опору и так же как у шаровой прикрыт резиновым пыльником
Плавающий сайлентблок обеспечивает большую подвижность детали и лучшую плавность хода. Чаще всего применяется в поворотных «кулаках» ступиц, но встречается и в рычагах.
Плавающий сайлентблок с конструкцией напоминающей шаровую опору
Сайлентблоки ВАЗ 2106
На сайлентблоки подвесок автомобиля постоянно возлагаются довольно высокие нагрузки, особенно на дорогах с плохим покрытием. Такие условия значительно сокращают ресурс этих деталей, в результате чего они выходят из строя и нуждаются в замене. Поскольку от состояния сайлентблоков зависит управляемость автомобиля, нужно знать не только о том, как выявить неисправность, но и как заменить эти составляющие подвески.
Что это такое
Сайлентблок представляет собой резинометаллическое изделие, конструктивно выполненное из двух железных втулок с резиновой вставкой между ними. Посредством этих деталей соединяются компоненты подвески автомобиля, а благодаря резиновой части гасятся колебания, передающиеся от одного элемента подвески к другому.
Посредством сайлентблоков соединяются элементы подвески и гасятся колебания
Где установлены
На ВАЗ 2106 сайлентблоки запрессованы в рычагах передней подвески, а также в реактивных тягах заднего моста, соединяя его с кузовом. За состоянием этих элементов нужно периодически следить, а в случае их повреждения — своевременно производить ремонт.
Передняя подвеска классических «Жигулей» состоит из следующих деталей: 1. Лонжерон. 2. Кронштейн стабилизатора. 3. Резиновая подушка. 4. Штанга стабилизатора. 5. Ось нижнего рычага. 6. Нижний рычаг подвески. 7. Шпилька. 8. Усилитель нижнего рычага. 9. Кронштейн стабилизатора. 10. Хомут стабилизатора. 11. Амортизатор. 12. Болт кронштейна. 13. Болт амортизатора. 14. Кронштейн амортизатора. 15. Пружина подвески. 16. Поворотный кулак. 17. Болт шаровой опоры. 18. Упругий вкладыш. 19. Пробка. 20. Обойма вкладыша. 21. Корпус подшипника. 22. Подшипник шаровых опор. 23. Защитный чехол. 24. Нижний шаровой палец. 25. Самоконтрящаяся гайка. 26. Палец. 27. Сферическая шайба. 28. Упругий вкладыш. 29. Прижимное кольцо. 30. Обойма вкладыша. 31. Корпус подшипника. 32. Подшипник. 33. Верхний рычаг подвески. 34. Усилитель верхнего рычага. 35. Буфер хода сжатия. 36. Кронштейн буфера. 37. Колпак опоры. 38. Резиновая подушка. 39. Гайка. 40. Тарельчатая шайба. 41. Резиновая прокладка. 42. Опорная чашка пружины. 43. Ось верхнего рычага. 44. Внутренняя втулка шарнира. 45. Наружная втулка шарнира. 46. Резиновая втулка шарнира. 47. Упорная шайба. 48. Самоконтрящаяся гайка. 49. Регулировочная шайба 0,5 мм 50. Дистанционная шайба 3 мм. 51. Поперечина. 52. Внутренняя шайба. 53. Внутренняя втулка. 54. Резиновая втулка. 55. Наружная упорная шайба
Какие бывают
На ВАЗовкой «шестёрке» и других моделях «Жигулей» с завода ставились сайлентблоки из резины. Однако вместо них можно использовать изделия из полиуретана, тем самым улучшив работу подвески и её характеристики. Полиуретановые шарниры отличаются более продолжительным сроком эксплуатации в сравнении с резиновыми. Основным недостатком полиуретановых элементов является их высокая цена. Если комплект сайлентблоков из резины на ВАЗ 2106 стоит около 450 р., то из полиуретана он обойдётся в 1500 р. Шарниры из современного материала не только улучшают поведение автомобиля, но и лучше поглощают удары и вибрации, снижая шум.
Силиконовые сайлентблоки несмотря на более высокую стоимость позволяют улучшить характеристики и работу подвески
Каков ресурс
Ресурс резинометаллических шарниров напрямую зависит от качества изделий и эксплуатации транспортного средства. Если машина используется в основном на дорогах хорошего качества, то сайлентблоки могут пройти и 100 тыс. км. При частой езде по ямам, которых на наших дорогах немало, ресурс детали заметно сокращается и ремонт может потребоваться уже спустя 40–50 тыс. км.
Как проверить
О неполадках шарниров можно судить по поведению автомобиля:
- ухудшается управляемость;
- появляются вибрации на рулевом колесе и стуки в передней части при езде по неровностям.
Чтобы убедиться, что сайлентблоки выработали свой ресурс и требуют замены, их следует проверить. Сперва детали визуально осматривают на предмет повреждения резины. Если она потрескалась и частично вылезла наружу, то деталь уже не в состоянии справляться со своими задачами.
Износ шарнира можно определить при визуальном осмотре
В дополнение к осмотру можно подвигать монтировкой верхние и нижние рычаги. Если наблюдаются стуки и сильные колебания сайлентблоков, то такое поведение говорит о большом износе шарниров и необходимости их замены.

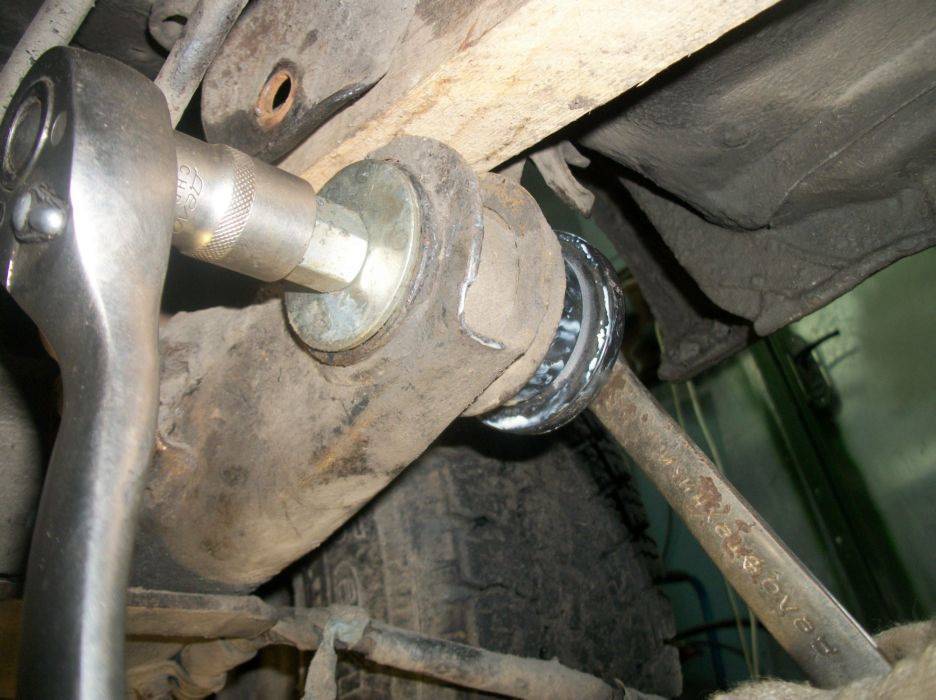

Как установить новый сайлентблок
Необходимые инструменты
Теперь же без специального «оборудования» не обойтись. Дело в том, что такая деталь в своем посадочном месте сидит очень плотно, и забить ее молотком не удастся. Поэтому самый первый инструмент, который понадобиться – это съемник. Его можно купить в любом соответствующем магазине или сделать своими руками. Для этого стоит найти в своем гараже такие «ингредиенты»:
- Болт М20 (чем длиннее, тем лучше) с резьбой во весь его рост с гайкой.
- Металлические шайбы различного лиаметра.
- Отрезок трубы с толстыми стенками (100 мм), ее диаметр будет зависеть от размера проушины рычага.
Также нужны будут и прочие инструменты:
- ключи (даже целый набор);
- новые детали;
- домкрат, тиски (если есть будут полезны);
- монтировка.
Еще может понадобиться кувалда, причем не одна, только орудовать ими следует аккуратно, соблюдая точность.

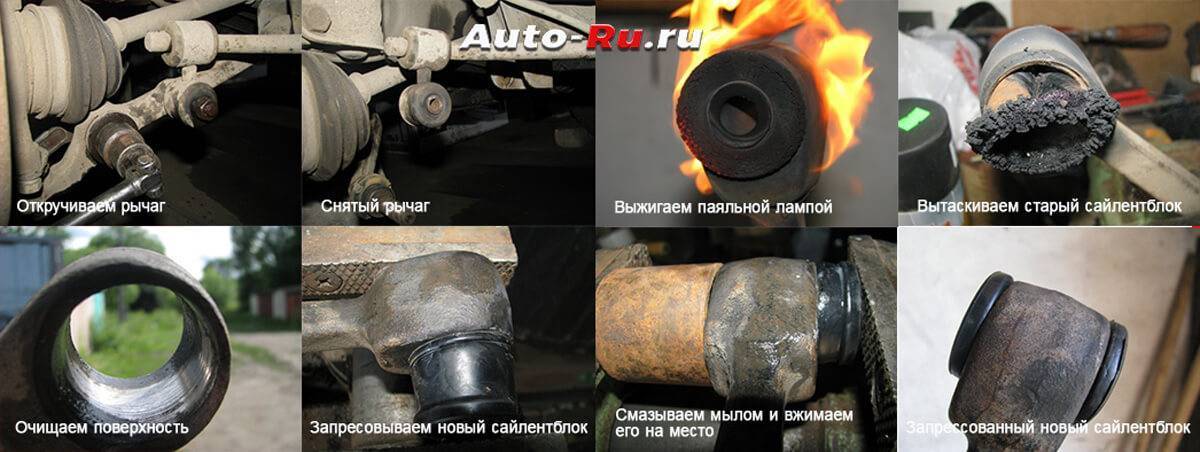

Процесс замены
Если замене подлежит сайлентблок рычага, то выполнить работу не снимая его, не получится. Необходимо предварительно демонтировать узел и лишь после этого начинать процесс замены.
Первым делом с рычага нужно снять изношенную деталь. Как это можно сделать было писано выше. Теперь необходимо запрессовать новый сайлентблок. С этой целью можно использовать ту же методику, которая была описана выше для извлечения сайлентблока при помощи болта, шайбы, гайки и трубы.
Практически в каждом гараже присутствуют тиски, а ведь это тоже подходящее «оборудование» для извлечения и запрессовки сайлентблоков с использованием проставок.
Какой бы способ «упаковки» сайлентблока ни был бы выбран, перед установкой новой детали следует очистить посадочное место от ржавчины и остатков изношенной детали. После этого «гнездо» необходимо смазать мыльным раствором для облегчения монтажа. Масло, солидол и прочие продукты нефтепереработки использовать для этой цели нежелательно, в особенности в отношении изделий с резиновым наполнителем. Можно еще торцевой части сайлентблока на резине сделать небольшого размера фаску. Главное не срезать лишнего.
Что такое плавающий сайлентблок?
Плавающий сайлентблок – это шаровой шарнир, состоящий из двух металлических втулок, между которыми расположена резиновая прокладка. Такая конструкция обеспечивает высокие скоростные показатели, хорошую управляемость разгоном и торможением. Назначение детали – гасить колебания при движении автомобиля. В отличие от обычного плавающий сайлетблок отлично справляется с повышенными нагрузками – при сильных ударах резиновая вкладка не повреждается. При этом он не издает звук.
Шарнир имеет форму цилиндра, состоящего из трех основных частей:
- корпус, выполненный из тонкостенной стали. Оснащен жесткими ребрами и обечайками для посадки;
- металлическая втулка в середине;
- эластичная прокладка из синтетического каучука или полиуретана.
Внутренняя втулка закреплена неподвижно. Не должна вращаться и внешняя оболочка. Но при сильных нагрузках возможно сдвижение частей относительно друг друга за счет эластичности вкладки.
В качестве материала для вкладок служит синтетический каучук. Для сменных прокладок используют полиуретановые смеси. Резина служит защитой от грязи, а также предотвращает смазку внутри элемента от высыхания. Благодаря заполнению смазкой, плавающий сайлентблок имеет повышенную износостойкость.
Что такое плавающий сайлентблок?
Основные неисправности сайлентблоков и способы их диагностики
Сайлентблоки – достаточно надёжные детали. Их средневзвешенный ресурс при полном соблюдении технологии изготовления и нормативных нагрузках на автомобиль (а проще говоря, при езде по хорошим дорогам) оценивается более чем в 100 тысяч километров пробега (некоторые эксперты называют цифру 200 тысяч километров).
Однако, с учётом качества российских дорог, автопроизводители рекомендуют проводить осмотр состояния сайлентблоков каждые 50 тысяч километров пробега. Если же появляются внешние признаки выхода из строя этой детали, ходовую систему необходимо осмотреть раньше.
Основные внешние признаки неисправности сайлентблоков:
- ухудшилась управляемость автомобиля: реакция на поворот рулевого колеса происходит с задержкой (в терминологии опытных водителей руль стал «ватным»);
- в отсутствие явных причин нарушаются параметры развала-схождения. Дело в том, что при разрыве сайлентблока рычаги «уходят» из нормального положения. Как следствие начинается неравномерный износ шин;
- автомобиль плохо держит дорогу: виляет и раскачивается – это потеря курсовой устойчивости;
- появление в районе колёс посторонних шумов: скрипов и стуков.
При появлении этих признаков с осмотром сайлентблоков медлить не следует. Для самостоятельного осмотра потребуется подъёмник или гаражная яма.
Детали ходовой системы должны быть очищены от грязи и хорошо освещены.
Обследуют сайлентблоки на предмет трещин, расслоений и разрывов резины или полиуретана, а также люфтов, которых быть не должно. Если дефекты обнаружены, то в подавляющем большинстве случаев требуется полная замена деталей (есть, вообще говоря, и ремонтируемые сайлентблоки, но встречаются они редко).
Альтернатива замене – не только потеря управляемости автомобиля, но и последующий дорогостоящий ремонт с заменой, например, рычагов передней подвески из-за разрушения посадочных мест.
Как проверить сайлентблоки на износ и дефекты – диагностика
Регулярное обслуживание своего транспортного средства — необходимое условие (как известно всем водителям) для безопасности на дороге.
В немалой степени это относится к ходовой и подвеске автомобиля, его узлам и отдельным деталям.
Один из элементов (казалось бы, незначительный, но крайне важный) – это сайлентблок
, представляющий собой 2 втулки из металла с резиновой вставкой по центру.
Данный элемент соединяет детали подвески — и, благодаря упругой (полиуретановой либо резиновой) вставке, — гасит передающиеся от 1-го узла к другому колебания. Именно на нем наиболее мощные нагрузки: сайлентблок призван «держать удар», получаемый подвеской ТС.
Где находится сайлентблок?
Преимущественно данный элемент устанавливается в передней и задней подвесках ТС.
Кроме того, деталь используют в качестве закрепляющего элемента
для коробки передач, для амортизаторов и двигателя.
Естественно, над каждым таким амортизатором необходим регулярный контроль.
Замена сайлентблоков: как определить, что момент настал?
Как правило, срок службы сайлентблока – около 100 000 км пробега. Но учитывая состояние российского «бездорожья», осмотр элементов рекомендуется осуществлять каждые 50000 км.
Поводом для обращения на СТО в данном случае становятся следующие «симптомы»…
- Плохая управляемость ТС.
- «Заторможенная» реакция руля на поворот.
- Трещины и разрывы на резиновой части элемента при визуальном осмотре на «яме».
- Кривой развал/схождение (внезапно обнаруженный).
- Чрезмерная величина люфта в элементе.
- Неравномерный износ шин (который красноречиво говорит о проблемах схода-развала и, соответственно, подвески).
Ремонтировать или подождать?
Сильный износ сайлентблоков грозит тем, что автомобиль на скорости внезапно «поведет». Даже в летнее время это может стать причиной аварии, что уж говорить про зиму. Поэтому замена элементов обязательна.
Также стоит отметить, что в случае разрушения посадочных мест крепления самих шарниров возникнет необходимость замены передн/рычага подвески в сборе
. Вот почему так важна своевременная диагностика.
Диагностика – как выявить проблему или убедиться в ее отсутствии?
- Заезжаем на «яму» либо поднимаем ТС с помощью домкрата.
- Снимаем шаровые опоры.
- Проверяем детали, работа которых связана с сайлентблоком. Раскачиваем в стороны рычаг подвески: нужно убедиться, что он не «падает». Рычаг должен, отпружинив, вернуться в свое естественное положение (если он исправен).
- Проверяем втулку. Не должно наблюдаться ее проворачивания относительно проушин.
- Проверяем непосредственно сайлентблок: на стук внутри элемента, а также на наличие видимых механических повреждений и трещин (прим. – на резине и металле).
- Проверяем – нет ли люфта. Его наличие – сигнал к срочной замене элемента.
Зачем нужны сайлентблоки
Сайлентблоком принято называть резинометаллические шарниры (РМШ). Название это многим напомнит уроки английского в школе, когда учитель призывал класс к порядку, используя слово «Silence», то есть тишина.
Это наиболее точно определяет суть РМШ, его способность к упругой и бесшумной передаче усилия. Для этого в шарнире используется резина или иной аналогичный материал, например, полиуретан.
Где устанавливаются в автомобиле
Чаще всего сайлентблоки применяются в подвеске автомобиля. Именно там важны их основные свойства:
- возможность скручиваться без разрушающегося трения между составными частями;
- бесшумность в работе;
- наличие относительно большого хода на вращение при минимальном на все прочие смещения;
- значительное, но плавное нарастание усилия сопротивления при попытке изогнуть шарнир в нежелательном направлении;
- долгий срок службы при условии использования качественных материалов и штатном режиме работы.
Характерными местами применения являются:
- шарниры крепления рычагов подвески к кузову или подрамникам;
- точки установки амортизаторов;
- стабилизаторы поперечной устойчивости;
- наконечники реактивных тяг.
Кроме того, сайлентблоки могут применяться в точках крепления агрегатов трансмиссии. Делается это с целью минимизации передачи вибраций и шумов на кузов, общего повышения комфорта в автомобиле и гашения резких, разрушающих ударов.
Чем чреваты проблемы с рычагами подвески: информация для новичков
Хоть и говорят, что в автомобиле нет ненужных запчастей, но с поломками одних из них автомобиль еще может, скрипя, потихоньку ехать, а вот сломайся более важная деталь – машина вообще потеряет возможность передвигаться. К такого рода деталям относятся рычаги подвески. Без рычага, или при серьезной его поломке, машина вообще потеряет способность двигаться. Этот элемент стабилизирует и выполняет функцию выравнивания колес. Если этот компонент неисправен, водители почувствует поломку немедленно.
Колеса автомобиля должны не только нести на себе весь вес автомобиля, но и сглаживать неровности за счет пружин, а также управляться и приводить машину в движение. Для этого нужен ряд особых технологичных креплений между кузовом и колесом, и одним из них, безусловно, является поперечный рычаг.
Как правильно поменять сайлентблоки
Провести процедуру можно как в автосервисе, так и в своем собственном гараже. Однако самостоятельная установка может повлечь целый ряд сложностей. Покажем по пунктам как поменять передние сайлентблоки своими руками:
- Определяемся с инструментами для работы. Понадобятся набор гаечных ключей и домкрат. Если таковых нет, то одолжите у соседа по гаражу. На рынке нужно докупить специальное устройство, с помощью которого вы сможете легко запрессовать сайлентблок. Также нужно закупить рулевой наконечник и съемник шаровых опор. Стоимость этих инструментов достаточно невысокая.
- Поднимаем одно из передних колес и снимаем его.
- Откручиваем и снимаем гайку шаровой опоры, которая находится сверху.
- Откручиваем рычаг, снимаем деталь и запрессовываем новый сайлентблок.
- Устанавливаем обратно рычаг и смазываем элемент.
- Проделываем то же самое с нижним рычагом.
- Затягиваем гайку оси только тогда, когда автомобиль будет опущен с домкрата.
Важно: в результате снятия рычагов нарушаются регулировки подвески, именно поэтому после замены сайлентблоков рекомендуется произвести еще одну операцию – развал-схождение.
Ниже вы ознакомитесь особенностями того, как поменять задние сайлентблоки:
- Перед разбиранием ходовой определяем, какие детали еще могут послужить, а какие непременно придется переустановить. Для этого вывешиваем заднюю часть автомобиля, проверяем, есть ли в рычагах люфт, а также оцениваем внешнее состояние.
- Замена проводится в том случае, если резиновая часть потрескалась или совсем разорвалась.
- Болты затягиваем, когда автомобиль будет стоять на земле, на своих колесах.
В каких случаях требуется замена сайлентблоков
Любая деталь автомобиля имеет свой определенный период эксплуатации и сайлентблоки — не исключение. В связи с этим некоторые водители, в особенности новички, задаются вопросом, когда приходит время их замены? Как показывает практика, детали исправно служат при достижении автомобилем 100-130 тысяч километров пробега.
Но тут главным образом все зависит от состояния дорог, по которым в основном передвигается водитель. Бывают ситуации, когда автомобиль приходится эксплуатировать в разных условиях:
- манера езды водителя далека от аккуратности;
- состояние дорожного полотна оставляет желать лучшего;
- возникает необходимость большую часть времени преодолевать расстояние по бездорожью;
- крайне тяжелые условия северных широт и прочие.
В этом случае срок службы сайлентблоков сокращается как минимум в два раза, если не более. Поэтому специалисты рекомендуют внимательно относиться к такому расходному материалу и проверять его техническое состояние через каждые 50 тысяч км пробега. Это позволит вовремя обнаружить неисправность.
Видео — типы сайлентблоков и их замена:
Основные признаки неисправности
На то, что пора наведаться в ближайшую станцию технического обслуживания может указывать поведение автомобиля на дороге. То есть на реагирование движений руля машине требуется больше времени. Другие признаки проявляются в следующем:
- при торможении машина немного теряет курсовую устойчивость;
- во время езды можно ощутить вибрацию кузова;
- также можно слышать скрипы со стороны передней подвески;
- сама система подвески стала более жесткой, чем раньше.
Все эти проявления не стоит пускать на самотек, дескать, само пройдет. При таком халатном отношении к автомобилю водитель ставит под угрозу не только собственную безопасность, но и жизнь пассажиров.
Видео — как правильно затянуть сайлентблоки после их замены:
Визуальный осмотр
Чтобы точно подтвердить диагноз неисправности сайлентблоков следует произвести визуальный осмотр автомобиля. Сделать это можно самостоятельно или в автосервисе. Для этого потребуется яма или подъемник и предварительно очистить осматриваемые узлы от грязи.
Прежде всего, стоит обратить внимание на состояние резиновой вставки каждой детали. Если на ней видны трещинки или разрывы, началось расслоение, вспучивание – это говорит о неисправности сайлентблока и его нужно менять как можно скорее. При разрыве резиновых вставок можно заметить кривое расположение рычагов подвески
При разрыве резиновых вставок можно заметить кривое расположение рычагов подвески.
Еще нужно проверить наличие люфта в элементах. Взяв монтировку, стоит раскачать все узлы с установленными шарнирами. При ощущении явных сдвигов вердикт только один – замена!
Где производить замену: в гараже или на СТО?
Если визуальный осмотр выявил неисправность сайлентблоков, следует немедленно произвести их замену. Желательно поручить эту работу специалистам автосервиса, поскольку у них все-таки большой опыт. Однако эту работу можно выполнить и самостоятельно. Правда, первый раз это сделать будет сложно, поэтому нужно пригласить помощника.
Виды сайлентблоков
В зависимости от конструкции, применённых материалов или назначения, сайлентблоки могут подразделяться на различные категории, в которых выделяется их главная для данного случая особенность:
- резиновые или полиуретановые, когда главным параметром выступает жёсткость и долговечность при фиксированных массогабаритах;
- жёсткие или плавающие, во втором случае скорее имеется дело с более сложным шарниром, включающим в себя резиновый упругий элемент;
- работающие на изгиб или вращение, в зависимости от преимущественного характера относительного перемещения обойм;
- по числу обойм – иногда шарниры не имеют одной или обеих металлических втулок, а упругий элемент закреплён клеем или вулканизацией прямо к деталям подвески, замена в этом случае требует специальных ремонтных конструкций или выполняется агрегатно, то есть в сборе.
Не будет большой ошибкой употребление термина в тех случаях, когда узел не является классическим сайлентблоком. В конце концов, важнее отразить в названии суть выполняемых функций, чем выражаться академически точно.
Советы по замене сайлентблоков
При снятии старых сайлентблоков кустарным способом, то есть без специального съемника, а лишь используя ударный инструмент (молоток, полукувалда) и зубила следует соблюдать осторожность дабы не повредить рычаг подвески. Рекомендуется, по возможности, найти съемник для выпрессовки сайлентблоков.Также не следует выжигать новые сайлентблоки, нагрев резиновых изделий испортит некоторые свойства
Как уже было описано в пункте 10, после опускания автомобиля на твердую поверхность, сделать протяжку гаек и болтов.
Не игнорировать очистку посадочного места и смазывание его перед впрессовкой нового сайлентблока. Это продлит ресурс детали.
В зависимости от уровня специалистов и географического положения, цена на замену передних сайлентблоков в пределах от 1 до 3 тыс. рублей.
Видео по замене передних сайлентблоков на Шкоде Фабия, Рапид, Volkswagen Polo.
Есть варианты, когда на один автомобиль устанавливают сайлентблоки, предназначенные для другого авто. Ниже, на видео показаны преимущества установленных новых сайлентблоков для АУДИ ТТ на автомобиль Шкода Фабия.
Сайлентблок имеет принципиально простое устройство. Благодаря этому он должен обладать надежностью и значительным ресурсом. Но практика эксплуатации автомобилей по российским дорогам показывает, что ресурс сайлентблоков невелик и составляет около 50-ти тыс. км пробега. Манера вождения и отношение к автомобилю в целом, тоже вносят свой вклад в продолжительность жизни сайлентблоков.
Косвенно на неисправности сайлентблоков указывают появление глухих стуков в подвеске, интенсивный износ и визг колёс при прохождении поворотов, отклонение автомобиля от заданного направления движения. Всё это может быть связано с разрушением сайлентблоков, вследствие их естественной усталости или неправильной эксплуатации подвески. Такие неисправности сайлентблоков, как растрескивание, разрыв эластомера, отрыв от металлических втулок влияют на стабильность геометрии подвески. Эти повреждения так же выявляются и визуально. Неисправные упругие элементы подвески могут провоцировать ухудшение устойчивости автомобиля на дороге и его управляемости.
Неисправные сайлентблоки, без своевременной замены, постепенно разбивают посадочные места в направляющих элементах подвески. Это может привести к более серьезным проблемам и затратам. Рекомендуется проверять сайлентблоки каждые 50 тыс. км пробега и при необходимости заменять их новыми.
