Виды и типы подвесок автомобилей

История появления

Попытки сделать передвижение транспортного средства мягче и комфортнее предпринимались еще в каретах. Изначально оси колес жестко крепились к корпусу, и каждая неровность дороги передавалась сидящим внутри пассажирам. Повысить уровень комфорта могли лишь мягкие подушки на сиденьях.

Зависимая подвеска с поперечным расположением рессоры

Первым способом создать упругую «прослойку» между колесами и кузовом кареты стало применение эллиптических рессор. Позже данное решение было позаимствовано и для автомобиля. Однако рессора уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на небольшой скорости. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.

Развитие автомобилестроения повлекло и эволюцию подвески. В настоящее время насчитываются десятки их разновидностей.

Подвеска типа McPherson

Виды и типы подвесок автомобилей

Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:

  1. Стабилизатор поперечной устойчивости;
  2. Рычаг;
  3. Блок (состоит из телескопического амортизатора и пружинного элемента).

Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Если интересно, можете почитать, как проверить амортизаторы.

Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.

Зависимая и независимая подвеска

Все слышали выражение «у него независимая подвеска по кругу». А что же это значит? Независимой подвеской называется такая подвеска, когда каждое колесо совершает ходы сжатия и отбоя (вверх и вниз) не оказывая влияния на перемещения других колес.

Независимая подвеска типа МакФерсон с L или А-образными рычагами — сегодня самый распространенный тип передней подвески в мире. Простота и дешевизна конструкции совмещаются с неплохой управляемостью.

Зависимой называется такая подвеска, когда колеса объединяет одна жесткая балка. При этом ход одного колеса, например вверх, сопровождается изменением угла наклона другого колеса относительно дороги.

Раньше такие подвески применялись весьма широко — взять хоть наши Жигули. Теперь только на серьезных внедорожниках с мощной неразрезной балкой заднего моста. Зависимая подвеска хороша только своей простотой и используется там, где по условиям прочности необходим жесткий неразрезной мост. Еще есть полузависимая подвеска. Такая используется на задней оси недорогих автомобилях. Она представляет собой упругую балку, которая связывает оси задних колес.

Полузависимая подвеска обеспечивает относительно неплохие характеристики, при этом намного дешевле независимой. А вот независимая подвеска — королева подвесок — обеспечивает оптимальное сцепление каждого колеса с дорогой и наименьшую передачу толчков от неровностей на кузов автомобиля. При этом такая конструкция самая дорогая в обслуживании.

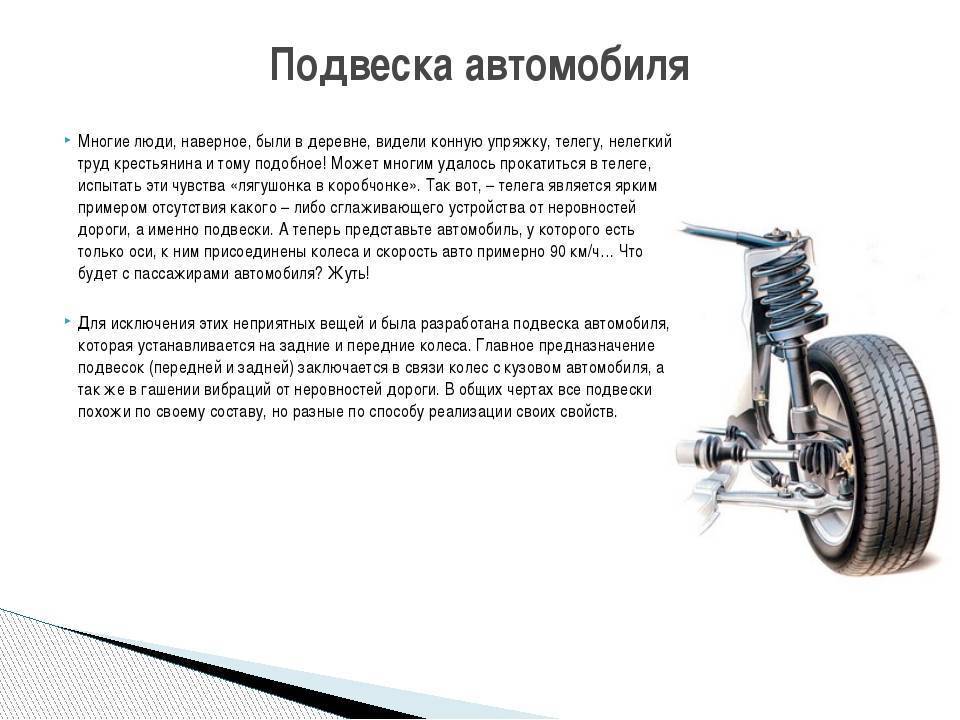

Какие задачи призваны решать элементы подвески автомобиля

Виды и типы подвесок автомобилей

История подвески начинается со времен конных экипажей, когда система крепления колёс к кабине кареты была самая элементарная и не имела никаких амортизирующих механизмов. При езде по неровным дорогам пассажиров такого экипажа сильно трясло. В борьбе за комфорт инженеры стали придумывать конструкции, которые позволяли смягчить вибрации кабины.

Первыми устройствами, выполняющими амортизационные функции, стали эллиптические рессоры. Со временем рессорный механизм стал применяться и на автомобилях. К тому моменту рессоры уже делали полуэллиптической формы, и они устанавливались поперечно, что для автомобиля оказалось не лучшим решением, потому что возникали проблемы с его управляемостью, даже при малых скоростях. Для решения этой задачи производители стали устанавливать рессоры продольно на каждое колесо по отдельности.

На сегодняшний день технологии автомобилестроения шагнули далеко вперёд. Конструкторы разработали различные типы подвесок, и каждый тип имеет определенные особенности, от которых зависит не только управляемость автомобиля, но комфорт людей при поездке. Несмотря на разнообразие конструкций, любой вариант подвески должен выполнять основные функции:

  • Гашение колебаний, а также сильных ударов, возникающих при движении по неровной поверхности.
  • Обеспечение максимального сцепления колеса с дорожным полотном, а также устранение крена кузова автомобиля во время вхождения в поворот.
  • Повышение управляемости транспорта за счет удержания колеса в заданном положении.

Для того чтобы автомобиль был максимально устойчив на дороге во время динамичной езды, используется жесткий тип подвески. Такой тип подвески обеспечивает автомобилю хорошую управляемость на больших скоростях, исключает крены кузова на поворотах и обеспечивает моментальный отклик на действия водителя.

Виды и типы подвесок автомобилей

Несмотря на все плюсы жесткой подвески, комфорт пассажиров при поездке нельзя назвать удовлетворительным, так как из-за жесткости снижается способность сглаживания вибраций кузова. Для обычной езды во многих легковых автомобилях устанавливается мягкая подвеска. Управляемость автомобиля снижается, но и поездка при этом становится гораздо комфортней, что является более важным параметром для обычного автомобилиста.

Некоторые автопроизводители выпускают автомобили с регулируемой жесткостью подвески. Такая функция обеспечивается за счет возможности регулировать натяжение пружины амортизационных стоек.

Помимо различной жёсткости, подвеска может иметь разную степень хода. Расстояние между точкой положения колеса при максимально сжатых пружинах и точкой положения в максимально вывешенном состоянии называется ходом подвески. Увеличенный ход помогает автомобилю преодолевать препятствия на дорогах без риска вывешивания колеса и удара стойки об ограничитель.

Задняя зависимая подвеска

Виды и типы подвесок автомобилей

Данный тип – характерная черта «классики» Жигулей. Особенностью сей конструкции являются цилиндрические винтовые пружины, играющие роль упругих элементов. По сути, балка заднего моста не только «висит» на этих 2-х пружинах, но и фиксируется к кузову посредством 4-х продольных рычагов. Дополняет этот набор реактивная поперечная штанга, которая обязана гасить крены кузова и улучшать показатели управляемости.

Комфорт и плавность хода оставляют желать лучшего, по причине большого веса самого заднего моста и неподрессоренных масс. Это особенно актуально в тех случаях, когда задний мост оказывается ведущим, так как к балке крепят редуктор, картер главной передачи и другие компоненты.

Популярные статьи  Жидкость “Быстрый старт” для двигателя

Подвеска адаптивная и «Де Дион»

Обе конструкции являются разновидностями других подвесок легковых автомобилей. Особенность варианта «Де Дион» – редуктор главной передачи заднего моста, установленный отдельно от поперечной балки и прочих деталей ходовой части. Элемент трансмиссии прикручен к кузову собственными креплениями, а от него к ступицам колес подключены полуоси.

Подобное техническое решение позволяет основательно разгрузить заднюю подвеску автомобиля и улучшить условия ее работы. Отдельный редуктор внедряется производителями совместно с балкой либо многорычажной системой.

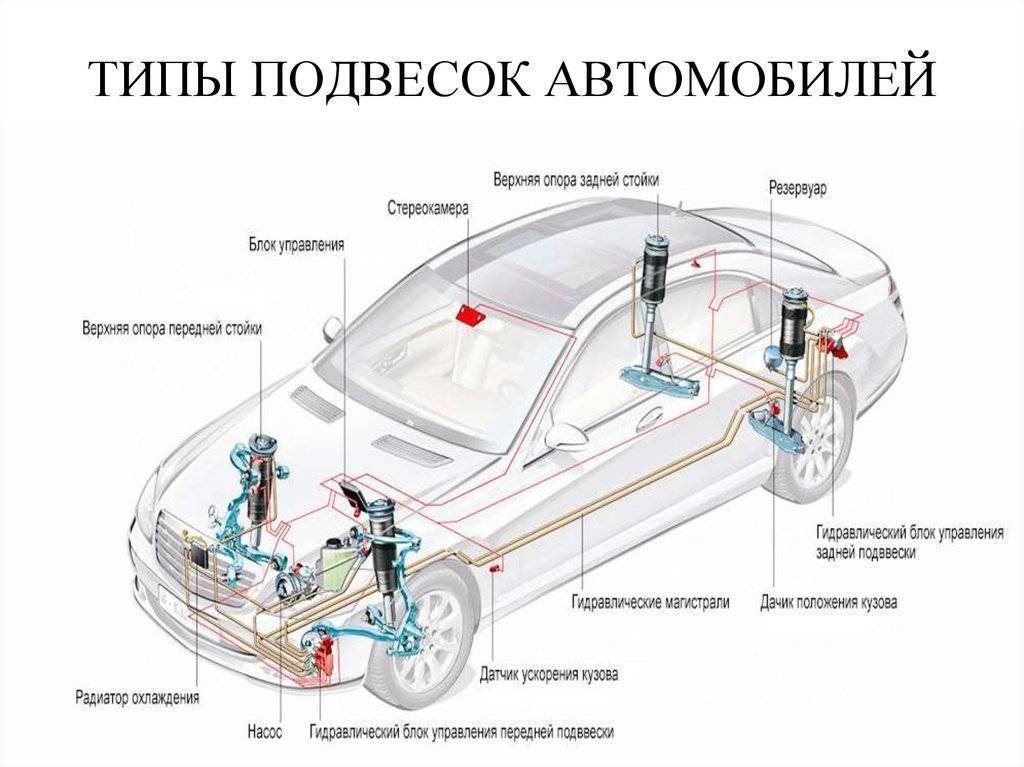

Идея адаптивной подвески заключается в автоматическом приспосабливании к дорожным условиям, загрузке авто, скорости движения и так далее. Для этого традиционная конструкция дополнена следующими элементами:

  • электронный блок управления;
  • пневматические баллоны вместо пружин;
  • амортизаторы активного типа;
  • регулируемый стабилизатор;
  • комплект датчиков.

Ориентируясь по сигналам датчиков, контроллер блока управляет работой стоек и стабилизатора, а также регулирует размер клиренса. Адаптивная схема довольно дорогая, зато самая эффективная из всех разновидностей подвесок. Изменяющие высоту пневмобаллоны также применяются в подвеске грузовиков.

Элементы ходовой части, обеспечивающие качественный контакт с покрытием

Бытует мнение, что качество контакта с поверхностью дороги зависит только от покрышек, упругих и демпфирующих узлов (амортизатора, пружин).

На практике не меньшее значение имеют дополнительные элементы ходовой части, взаимодействующие друг с другом и кинематикой направляющих устройств.

Так, для обеспечения достаточного уровня безопасности и комфорта в промежутке между кузовом и покрытием должны находиться следующие элементы:

Шины — устройства, которые первыми принимают на себя негативные воздействия ям или «наростов» на поверхности дорожного покрытия. Благодаря определенной упругости, покрышки уменьшают колебания и играют роль индикаторов состояния подвески. Если рисунок истирается неравномерно, это говорит о нарушении работы элементов ходовой части (к примеру, об уменьшении сопротивления подвески автомобиля).

Упругие детали (рессоры, пружины) — устройства, в задачу которых входит удерживание кузова транспортного средства на определенном уровне и поддерживание качественной связи машины с покрытием. Продолжительное применение этих изделий приводит к постепенному старению металла, его «усталости» из-за регулярных перегрузок. В итоге характеристики автомобиля, влияющие на уровень комфорта, ухудшаются. Изменению подвергается величина клиренса, параметр симметричности нагрузки, углы расположения колес и другие параметры

Важно понимать, что пружины, а не амортизаторы поддерживают массу машины. Если уменьшается дорожный просвет и транспортное средство «просаживается» без нагрузки, пора устанавливать новые пружины

Направляющие детали. К этим элементам ходовой части относятся торсионы, рессоры и рычажная система, обеспечивающие кинематику взаимодействия кузовной части и колес. Главной функцией узлов заключается поддержание перемещающегося вверх или вниз колеса в одной плоскости вращения. Другими словами, последнее должно находиться приблизительно в одной позиции, под 90 градусов к дороге. При нарушении геометрии направляющих узлов автомобиль становится непредсказуемым на дороге, протектор покрышек быстро изнашивается, уменьшается ресурс амортизаторов и других элементов подвески.

Вспомогательные упругие узлы автомобиля. Сюда можно отнести резинометаллические шарниры, которые часто называются буферами сжатия. В их задачу входит подавление вибраций и ВЧ колебаний, возникающих от взаимодействия металлических элементов ходовой части. Наличие этих узлов способствует повышению ресурса деталей подвески автомобиля, а именно амортизаторов. Вот почему так важно проверять состояние резинометаллических деталей, обеспечивающих соединение подвески. Чем лучше выполняют работу вспомогательные упругие элементы, тем дольше служат амортизаторы.

Стабилизатор поперечной устойчивости (СПУ) — элемент ходовой части автомобиля, необходимый для улучшения управляемости и снижения уровня крена ТС при вхождении в поворот. При резком маневре одна сторона транспортного средства прижимается к поверхности дороги, а вторая — наоборот, «отрывается» от покрытия. Задача СПУ — предотвратить этот отрыв и обеспечить достаточное прижатие «отрывающейся» стороны автомобиля к дороге. Кроме того, в случае наезда машины на препятствие СПУ закручивается и гарантирует быстрый возврат колеса на первоначальную позицию.

Элемент демпфирования (амортизатор) — устройство ходовой части, обеспечивающее гашение кузовных колебаний, возникающих из-за наезда на неровности дорожного покрытия, а также по причине появления инерционных сил. Амортизатор также ограничивает колебания неподконтрольных элементов (балки, мостов, шин, ступицы и прочих) по отношению к кузову. В итоге качество контакта колеса и поверхности дорожного покрытия улучшается.

Мы рассмотрели основные элементы ходовой части автомобиля, которые конструктивно отличаются друг от друга на разных моделях машин, но в итоге несут в себе основное назначение – обеспечить комфортное и безопасное движение транспортного средства.

ЧТО ВХОДИТ В ПОДВЕСКУ АВТОМОБИЛЯ

К современным машинам предъявляется множество требований. Они должны быть хорошо управляемыми и при этом устойчивыми, бесшумными, комфортными и безопасными. Чтобы претворить в жизнь все эти пожелания, инженерам требуется тщательно продумать устройство подвески.

На сегодняшний день не существует какого-либо универсального эталона. В арсенале каждого автопроизводителя свои хитрости и современные разработки. Однако, для всех типов подвесок характерно наличие таких объектов:

  • Упругий элемент.
  • Направляющая часть.
  • Стабилизатор устойчивости.
  • Амортизирующие устройства.
  • Колесная опора.
  • Крепежи.

Виды и типы подвесок автомобилей

УПРУГИЙ ЭЛЕМЕНТ

Автомобильная подвеска содержит упругие элементы, изготовленные из металла и неметаллические части. Они необходимы для перераспределения ударной нагрузки, получаемой колесами при встрече с неровностями дороги. К металлическим упругим деталям относятся рессоры, торсионы и пружины. Неметаллические элементы — это резиновые отбойники и буферы, пневматические и гидропневматические камеры.

МЕТАЛЛИЧЕСКИЕ ОБЪЕКТЫ

Исторически самыми первыми появились рессоры. С точки зрения конструкции — это металлические полосы разной длины, соединенные между собой. Помимо эффективного перераспределения нагрузки, рессоры хорошо амортизируют. Чаще всего они используются в ходовой части грузовиков.

Виды и типы подвесок автомобилей

Торсионы представляют собой наборы пластин или стержней, работающих на скручивание. Обычно торсионной бывает задняя подвеска автомобиля. Устройства этого типа используют, кроме того, японские и американские производители машин увеличенной проходимости.

Металлические пружины входят в состав ходовой части любого современного авто. Эти элементы могут иметь постоянную или переменную жесткость. Их упругость зависит от геометрии прутка, из которого они изготовлены. Если диаметр прутка меняется на всем протяжении, то пружина имеет переменную жесткость. В противном случае упругость является постоянной.

НЕМЕТАЛЛИЧЕСКИЕ ОБЪЕКТЫ

Упругие неметаллические детали используются совместно с металлическими. Резиновые элементы – отбойники и буферы – не только участвуют в перераспределении динамических нагрузок, но и амортизируют.

Виды и типы подвесок автомобилей

Пневматические и гидропневматические камеры используются в конструкциях активных подвесок. Их действие определяется свойствами только сжатого воздуха (пневмокамеры) или газа и жидкости (гидропневматические камеры). Эти упругие элементы дают возможность менять клиренс транспортного средства и жесткость системы амортизации автоматически.

Популярные статьи  Ступицы передних колес – устройство и задачи

Кроме того, они обеспечивают высокую плавность хода. Первыми были разработаны гидропневматические камеры. Они появились на машинах марки Citroen в 1950-х годах. Сегодня пневматическими и гидропневматическими подвесками опционно оснащают авто бизнес-класса: Mercedes-Benz, Audi, BMW, Volkswagen, Bentley, Lexus, Subaru и др.

НАПРАВЛЯЮЩАЯ ЧАСТЬ

Направляющие элементы подвески – это стойки, рычаги и шарнирные соединения. Их основные функции:

  • Удерживать колеса в правильном положении.
  • Поддерживать траекторию движения колес.
  • Обеспечивать соединение системы амортизации и кузова.
  • Передавать энергию движения от колес на кузов.

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

Подвеска автомобиля не обеспечивала бы транспортному средству необходимой устойчивости без стабилизирующего устройства. Оно борется с центробежной силой, стремящейся опрокинуть машину при повороте, и уменьшает крены кузова.

Виды и типы подвесок автомобилей

В техническом отношении стабилизатор поперечной устойчивости – это торсион, связывающий систему амортизации и кузов. Чем выше его жесткость, тем лучше авто держит дорогу. С другой стороны, излишняя упругость стабилизатора уменьшает ход подвески и снижает плавность движения транспортного средства.

Стабилизаторами поперечной устойчивости оснащают, как правило, обе оси машины. Но если задняя подвеска автомобиля торсионная, устройство устанавливают только спереди. Полностью отказаться от него смогли инженеры Mercedes-Benz. Они разработали особый тип адаптивной подвески с электронным контролем положения кузова.

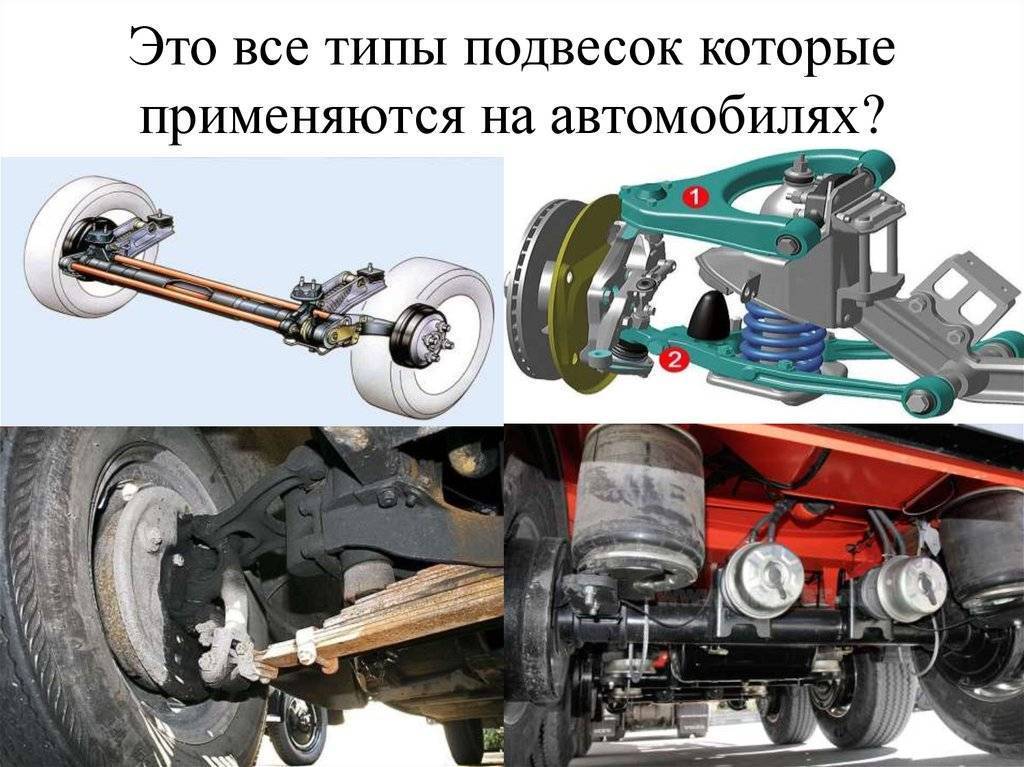

Многообразие вариантов подвески

Устройство подвески автомобиля – это самостоятельное конструкционное решение производителя. Существует несколько типологий подвески автомобиля: их различает критерий, положенный в основу градации. В зависимости от устройства направляющих элементов выделяются наиболее распространенные типы подвески: независимая, зависимая и полунезависимая.

Зависимый вариант не может существовать без одной детали — жесткой балки, входящей в состав моста автомобиля. При этом колеса в поперечной плоскости перемещаются параллельно. Простота и эффективность конструкции обеспечивает ее высокую надежность, не допуская развала колес. Именно поэтому зависимая подвеска активно применяется в грузовых автомобилях и на задней оси легковых.

Схема независимой подвески автомобиля предполагает автономное существование колес друг от друга. Это позволяет повысить амортизационные характеристики подвески и обеспечить большую плавность хода. Данный вариант активно применяется для организации как передней, так и задней подвески на легковых автомобилях.

Виды и типы подвесок автомобилей

Полунезависимый вариант состоит из жесткой балки, закрепленной на кузове с помощью торсионов. Данная схема обеспечивает относительную независимость подвески от кузова. Характерный ее представитель – переднеприводные модели ВАЗ.

Вторая типология подвесок основывается на конструкции гасящего устройства. Специалисты выделяют гидравлические (масляные), пневматические (газовые), гидропневматические (газо-масляные) устройства.

Определенным особняком стоит так называемая активная подвеска. Ее схема включает в себя вариативные возможности – изменение параметров подвески при помощи специализированной электронной системы управления в зависимости от условий движения автомобиля. Наиболее распространенными изменяемыми параметрами являются:

Виды и типы подвесок автомобилей

  • степень демпфирования гасящего устройства (амортизаторного устройства);
  • степень жесткости упругого элемента (например, пружины);
  • степень жесткости стабилизатора поперечной устойчивости;
  • длина направляющих элементов (рычагов).

Активная подвеска представляет собой электронно-механическую систему, существенного увеличивающую стоимость автомобиля.

Типы торсионных подвесок

У конструкторов появилось новое техническое средство для реализации различных компоновочных схем автомобиля. Поэтому сейчас можно встретить полностью независимые и полузависимые подвески, которыми оснащаются автомобили самых разных классов.

Передняя независимая

Данный тип получил распространение на гоночных автомобилях (например, Porsche), коммерческих грузовиках и внедорожниках. Для крепления колеса и ступичного узла используют двойные рычаги, а роль пружины выполняет размещенный вдоль кузова торсион. Регулируя его длину, толщину и угол установки можно поднимать или опускать кузов, настраивать подвеску для конкретных дорожных условий.

В дополнение к основному торсиону устанавливают амортизаторы для гашения колебаний, стабилизатор поперечной устойчивости. По управляемости автомобиль с передней независимой подвеской не уступает, а иногда даже превосходит машины с амортизаторной стойкой типа МакФерсон.

Задняя независимая

Задняя независимая торсионная подвеска отличается от такой же передней. Типичным представителем авто с такой схемой является Рено 16. В нем была реализована конструкция с двумя поперечными упругими стержнями, причем один из них находился позади другого. Соответственно точки крепления рычагов подвески левого и правого колеса были несколько смещены относительно друг друга.

В результате получилась очень компактная и прочная подвеска, увеличилось багажное отделение, но управляемость из-за разной базы задних колес оставалась неважной. Другим примером задней независимой подвески является использование продольных штанг и отдельные рычаги для левого и правого колеса

На легковых машинах большого распространения данная схема не получила, зато часто встречается на легковых прицепах и спецтехнике.

Задняя полузависимая

Гибридная конструкция, сочетающая упругие свойства торсиона и жесткой поперечной балки. В этом случае два продольных рычага соединены одним упругим улементом, поэтому при сжатии одного колеса усилие частично передается на второе. Это не дает полной свободы обоим колесам, но управляемость и поведение автомобиля на дороге заметно улучшается в сравнении с полностью зависимой.

U-образная торсионная балка всегда работает в сочетании с пружиной и амортизатором. В настоящее время широко применяется на всех бюджетных переднеприводных автомобилях – ВАЗ, Тойота, Фольксваген, Рено и многих других.

Чем же они отличаются и какую выбрать

Из-за отличия в конструкции подвесок они имеют следующие различия:

  • в зависимой конструкции пары колес имеют жесткое соединение, для независимой подвески характерно самостоятельное поведение колес на неровностях;
  • зависимая система имеет мост, она обладает большой неподрессорной массой;
  • независимая конструкция требовательна к размеру колес, так как они имеют большое влияние на поведение машины в дороге;
  • независимая подвеска требовательна к максимальным отклонениям, её центр должен всегда находиться выше уровня дорожного полотна;
  • зависимая конструкция имеет больший риск опрокидывания при попадании в глубокую яму, на это влияет жесткая сцепка пар колес.

Виды и типы подвесок автомобилей

Выбирая автомобиль с одним из указанных типов конструкции, следует знать, в каких условиях будет эксплуатироваться машина каждый день. Для бездорожья больше подойдет зависимая подвеска. В обслуживании такой тип неприхотлив, он не требует дорого ремонта.

В остальных вариантах движения лучше будет в машине с независимой подвеской. Обслуживание, а также ремонт такой трансмиссии стоит дороже, но это оправдывает уровень комфорта во время поездок. Но с таким типов лучше выбирать городские или шоссейные дороги высокого качества.

Какой у вас образ жизни? Для городских улиц ничто не заменит “многорычажку” с мягким ходом, а также плавными поворотами. Для загородных поездок, которые сталкиваются с бездорожьем, незаменимой будет зависимая конструкция.

Популярные статьи  Как поднять авто для ремонта без домкрата и ямы

Краткая история автомобильной подвески

Система подвески появилась задолго до изобретения автомобилей. Ее использовали для крепления конных экипажей к осям колес. В глубокой древности для этого применяли ремни, сделанные из нескольких толстых полос прочной кожи. Позднее, когда люди научились хорошо обрабатывать сталь и изготавливать из нее сложные изделия, их место заняли пружины, которые были более прочными, надежными и эффективными.

К современному состоянию подвеска приблизилась в XIX веке. Именно тогда были изобретены рессоры. Изначально их использовали на железной дороге чтобы смягчить ход вагона. Однако им быстро нашли применение на конных экипажах.

Когда в начале ХХ века были сконструированы первые автомобили, в них также использовали рессоры. Подвеска того времени была зависимой. Это означает, что колеса жестко закреплены на одной оси, которая опирается на рессоры. Из-за этого большая часть толчков и вибрации ощущается водителем и пассажирами, поэтому ехать зачастую некомфортно.

В 1933 году впервые увидела свет независимая подвеска. Ее применили на модели Mercedes-Benz-380. Ведущие задние колеса на ней по-прежнему находилась на одной оси. А вот передние колеса двигались независимо друг от друга. Благодаря этому гасилось гораздо больше толчков, чем прежде.

Такая схема применялась в легковых автомобилях до 1960-х годов. В начале 1970-х ее заменила другая. Она тоже была позаимствована у другого немецкого автомобиля – Фольксваген Жук образца 1961 года. В ее основе были продольные рычаги. Систему отдаленно напоминала разработка Макферсона, которая применялась на автомобилях Форд.

На сегодняшний день существует огромное количество самых разных подвесок. Каждая из них использует свою, уникальную технологию. Некоторые варианты и вовсе управляются бортовым компьютером. Тем не менее, в основе конструкции осталась система рычагов и стоек.

Различные типы подвесок

Укрупнённо подвески подразделяются на зависимые, независимые и полузависимые. В последних связь между колёсами оси имеется, но она обладает заданной упругостью, в отличие от жёсткой связи в зависимых конструкциях или отсутствия таковой при независимой организации. Наличие стабилизаторов поперечной устойчивости хотя и обеспечивает данную связь, но тип подвески не изменяет.

Простейшие зависимые подвески

Зависимый тип подвески подразумевает наличие жёсткой связи между колёсами одной оси. Обычно это металлическая балка или кожух ведущего моста. Упругие и демпфирующие элементы могут быть разного типа, на принципиальную схему подвески это не влияет, только не конструктив направляющего аппарата. Например, использование рессор в силу их достаточной поперечной жёсткости позволяет отказаться от дополнительных рычагов или тяг. Иногда дополняется стабилизатором поперечной устойчивости в виде скручивающегося стержня из пружинной стали.

Виды и типы подвесок автомобилей

На легковых автомобилях зависимая подвеска с неразрезным мостом или балкой практически не используется, поскольку обладает значительными неподрессоренными массами, что снижает общий комфорт. Управляемость также трудно обеспечивать из-за влияния хода одного из колёс оси на положение второго относительно дороги. При этом такая подвеска обладает высокой прочностью, проста и надёжна. Применяется на внедорожниках и грузовых автомобилях.

Часто на бюджетные автомобили устанавливается полунезависимая схема, когда балка имеется, но она обладает упругой эластичностью. Такой тип совмещает простоту с приемлемой управляемостью.

Независимые

Независимые схемы отличаются широкими возможностями для совмещения взаимоисключающих требований. Здесь каждое колесо обладает запрограммированной свободой перемещения и не влияет на прочие. Конструкция в целом более сложная, но обеспечивает наилучшие условия для работы колёс во всех условиях, от шоссейных видов автоспорта до внедорожной езды.

У каждого колеса имеется свой направляющий аппарат, упругие и демпфирующие узлы. Возможно независимо организовывать траектории перемещения ступичных узлов в любых положениях. Достигается максимальный комфорт при сохранении управляемости. Некоторые неудобства доставляет изменяющийся при работе подвески клиренс автомобиля.

Параллелограммного типа

Направляющий аппарат такой подвески представляет собой два А-образных рычага, верхний и нижний, между которыми на шаровых шарнирах размещается кулак со ступицей. Схематично это представляет собой параллелограмм, благодаря чему плоскость вращения колеса при рабочих ходах не изменяет своего угла относительно дороги, что даёт надёжную сохранность пятна контакта.

Виды и типы подвесок автомобилей

Двухрычажная подвеска достаточно проста, но при этом гарантирует управляемость, отсюда её применение даже в самых продвинутых дисциплинах автоспорта. Однако сложности компоновки сильно ограничивают её использование в гражданских легковых автомобилях, где гораздо чаще закладываются иные конструкции.

Многорычажные

Выполнить направляющий аппарат достаточно компактным и вместе с тем точно работающим позволяет многорычажная схема. Её особенность заключается в обеспечении сложной траектории движения колеса, которую нельзя получить двумя рычагами. Такая подвеска сможет максимально сохранить контакт с дорогой при продольных и поперечных кренах кузова, в любой точке рабочего хода от нижнего положения к верхнему. Реализуется и подруливающий эффект, важный для стабилизации машины в поворотах. При этом рычаги компактны и хорошо компонуются в ограниченном пространстве колёсных арок.

Виды и типы подвесок автомобилей

МакФерсон

Одна из самых популярных подвесок свечного типа. Состоит из телескопической амортизационной стойки с надетой на неё пружиной. Сверху имеется поворотная опора с подшипником, снизу треугольный рычаг с шаровой опорой и сайлентблоками. Наиболее простая и компактная конструкция с неплохими характеристиками, что вызвало самое широкое её применение на подавляющем числе легковых автомобилей массового производства.

Виды и типы подвесок автомобилей

Специальные спортивные

Применение в автоспорте, а также на мощных скоростных автомобилях, накладывает на подвески особые требования. Заключаются они в выделении из общего набора функций наиболее важных для управляемости. Отсюда решения в виде регулируемых амортизаторов и упругих элементов, размещение их в кузове для предельного снижения неподрессоренных масс, исключение податливых сайлентблоков с заменой их на жёсткие шаровые шарниры. Хода подвесок могут быть экстремально большими или минимальными, в зависимости от вида спорта. Нечто подобное используется и в спорткарах.
