Коробка передач МАН ТГА: схема переключения КПП MAN

Общая информация

Механическая коробка передач ZF 16 S New Ecosplit

Коробка передач с NMV и интардером:

  1. Зависимая от двигателя коробка отбора мощности.
  2. Корпус кулисного механизма.
  3. Рабочий цилиндр.
  4. Теплообменник.
  5. Пневмоаккумулятор.
  6. Интардер.
  7. Типовая табличка интардера.
  8. Датчик Kitas.
  9. Пневматический сервопривод.
  10. Типовая табличка коробки передач.
  11. Фланец крепления подшипника.
  12. Рабочий цилиндр сцепления.
  13. Выжимная вилка сцепления.
  14. Вал привода коробки отбора мощности.
  15. Первичный вал коробки передач.

Коробка передач с интардером:

  1. Корпус кулисного механизма.
  2. Блокировка передачи.
  3. Рабочий цилиндр.
  4. Теплообменник.
  5. Пневмоаккумулятор.
  6. Интардер.
  7. Типовая табличка интардера.
  8. Датчик Kitas.
  9. Пневматический сервопривод.
  10. Типовая табличка коробки передач.
  11. Рабочий цилиндр сцепления.
  12. Выжимная вилка сцепления.

Коробка передач без интардера:

  1. Корпус механизма переключения.
  2. Рабочий цилиндр.
  3. Пневматический сервопривод.
  4. Типовая табличка.
  5. Рабочий цилиндр сцепления.
  6. Выжимная вилка.

Коробка передач состоит из четырехступенчатого узла, включенной предварительно группы делителя и последовательно включаемого заднего делителя планетарной конструкции. 4-ступенчатый синхронизированный узел коробки передач в исполнении с переключением кулачковыми муфтами и сервоприводом. Группа делителя и задний делитель аналогичным образом синхронизированы. Синхронизация осуществляется с помощью управления двигателем.

Группа делителя включается соответствующим переключателем на рычаге переключения передач. Этим переключателем водитель предварительно вызывает низшую или высшую группу делителя и затем нажатием на педаль сцепления завершает процесс.

Устройство Servoshift состоит из механически-пневматической управляющей части и пневмоцилиндра двойного действия.

Коробки передач Ecosplit могут оснащаться зависимыми от двигателя, трансмиссии и связанными с режимом работы коробками отбора мощности.

Некоторые коробки передач Ecosplit оснащены зависимыми от двигателя коробками отбора мощности. Коробка передач Ecosplit может дополнительно оснащаться связанной с режимом работы и зависимой от трансмиссии коробкой отбора мощности.

Коробка переключения передач МАН MAN 16 ступеней сервопривод

Коробка переключения передач МАН MAN 16 ступеней сервопривод

16 ступенчатая коробка передач МАЗ МАН. Система сервопривода Servoshift для комфортного переключения передач.

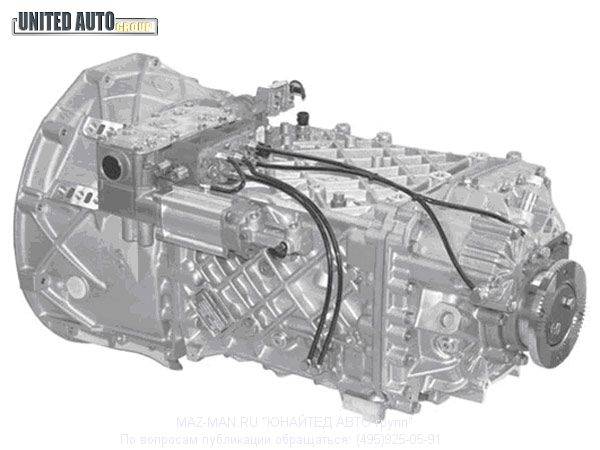

Коробка передач серии «ECOSPLIT» для автомобилей большой грузоподъемности

С полной загрузкой быстро, надежно и экономично достичь конечного пункта назначения, с гарантией выполнить необходимую работу в сложных топографических условиях: для этого достаточно иметь к мощному двигателю коробку передач серии «ECOSPLIT», позволяющую обеспечить точное регулирование передаваемой на колеса мощности двигателя. Легкая по весу конструкция 16- ступенчатой коробки с алюминиевым исполнением картера постоянно предоставляет водителю возможность использования оптимальной мощности при всех моделях используемых двигателей как в начальный момент трогания с места, так и при ускорениях и в процессе движения. Благодаря рационально построенному диапазону передач, такая коробка демонстрирует свои преимущества и на автомобилях для строительных работ и полноприводных автомобилях.

Характерными особенностями применяемой на автомобилях МАЗ-МАН с двигателями серии D2066 коробки передач производства фирмы «Zahnradfabrik» ZF 16S 2220 TO является:

  • полная синхронизация всех передач (за исключением заднего хода)
  • интегрированные делитель, демультипликатор и картер сцепления
  • компактная конструкция, высокие весовые удельные показатели:

тихое и быстрое включение без значительных усилий благодаря применению пневмоусилителя переключения передач «Servoshift» пониженная шумность работы, благодаря косозубому зацеплению возможность применения встроенного ретардера и различных вариантов коробок отбора мощности конструкция рассчитана для тяжелых условий эксплуатации

Видео

У вас возникли проблемы с поиском определенного видеоролика? Тогда эта страничка поможет вам отыскать так необходимый вам ролик. Мы с легкостью обработаем ваши запросы и выдадим вам все результаты

Неважно чем вы интересуетесь и что вы ищете, мы запросто отыщем необходимый ролик, какой бы направленности он не был бы

Если же у вас интересует современные новости, то мы готовы предложить вам самые актуальные на данный момент новостные сводки во всех направлениях. Результаты футбольных матчей, политические события или же мировые, глобальные проблемы. Вы всегда будете в курсе всех событий, если будете пользоваться нашим замечательным поиском. Информированность предоставляемых нами видеороликов и их качество зависит не от нас, а от тех, кто их залил в интернет просторы. Мы всего лишь снабжаем вас тем, что вы ищете и требуете. В любом случае, пользуясь нашим поиском, вы будете знать все новости в мире.

Читать дальше: Герметизация фиссур у детей отзывы комаровский

Впрочем, мировая экономика это тоже довольно интересная тема, которая волнует очень многих. От экономического состояния различных стран зависит довольно многое. Например, импорт и экспорт, каких либо продуктов питания или же техники. Тот же уровень жизни напрямую зависит от состояния страны, как и зарплаты и прочее. Чем же может быть полезна такая информация? Она поможет вам не только адаптироваться к последствиям, но и может предостеречь от поездки в ту или же иную страну. Если вы отъявленный путешественник, то обязательно воспользуйтесь нашим поиском.

Нынче очень сложно разобраться в политических интригах и для понимания ситуации нужно найти и сравнить очень много различной информации. А потому мы запросто найдем для вас различные выступления депутатов ГОСДУМЫ и их заявления за все прошедшие года. Вы сможете с легкостью разобраться в политике и в ситуации на политической арене. Политика различных стран станет вам ясна и вы запросто сможете подготовить себя к грядущим переменам или же адаптироваться уже в наших реалиях.

Впрочем вы можете найти тут не только различные новости всего мира. Вы также запросто сможете подыскать себе киноленту, которую будет приятно посмотреть вечером с бутылкой пива или же попкорна. В нашей поисковой базе существуют фильмы на любой вкус и цвет, вы без особых проблем сможете найти для себя интересную картину. Мы запросто найдем для вас даже самые старые и трудно находимые произведения, как и известную всем классику – например Звездные войны: Империя наносит ответный удар.

Популярные статьи  Как убрать подтеки после покраски автомобиля

Если же вы просто хотите немного отдохнуть и находитесь в поиске смешных роликов, то мы можем утолить и тут вашу жажду. Мы найдем для вас миллион различных развлекательных видеороликов со всей планеты. Короткие приколы запросто поднимут вам настроение и еще целый день будут вас веселить. Пользуясь удобной системой поиска, вы сможете найти именно то, что рассмешит вас.

Как вы уже поняли, мы трудимся не покладая рук, что бы вы всегда получали именно то, что вам необходимо. Мы создали этот замечательный поиск специально для вас, что бы вам удалось найти необходимую информацию в виде видеоролика и посмотреть её на удобном плеере.

Тягач, также известный как грузовик с прицепом или 18-колесник , – это большой тягач с дизельным двигателем, который предназначен для перевозки тяжелых грузов. Каждый год более 4 млн. таких тягачей разный видов путешествуют автострадами, доставляя товары, сырье и сельскохозяйственных животных по всей стране. Трансмиссия (коробка передач) в этих тягачах может быть автоматической или ручной. Ручная трансмиссия предусматривает использование водителем сцепления для отключения трансмиссии и переключения передач по мере необходимости. Водитель делает это, прислушиваясь к двигателю, а также наблюдая за оборотами двигателя и спидометром. Есть несколько методов переключения скоростей на ручной коробке передач тягача: стандартное переключение и двойное сцепление. Водители тягачей прилагают много усилий, чтобы научиться переключать передачи правильно для того, чтобы избежать перегрузок во время переключений, сохранить сцепление и двигатель своих грузовиков. Читайте дальше, чтобы узнать о том, как переключать передачи с помощью метода двойного сцепления.

Заправочные объемы ман тга

* Примечание: PM-Kat: Particulate Matter (сажевый фильтр). EEV: Enhanced Environmentally friendly Vehicle (автомобиль с повышенными экологическими качествами). SCR: Selective Catalytic Reduction (селективная каталитическая нейтрализация) с AdBlue. CRT: Continuously Regenerating Trap (сажевый фильтр с постоянной регенерацией).

Максимальный пробег для интервала смены в механических КПП: Лист допуска MAN 341 Typ E1 — 60.000 км или 12 месяцев. Листы допуска MAN 341 Typ E2/Z2 — 120.000 км или 12 месяцев. Листы допуска MAN 341 Typ E3/Z4 — 240.000 км или 24 месяца. Листы допуска MAN 341 Typ E4/Z5 — 360.000 км или 36 месяцев.

Максимальный пробег для интервала смены в задних мостах: Лист допуска MAN 342 Typ M1 — 100.000 км или 24 месяца. Лист допуска MAN 342 Typ M2 — 125.000 км или 24 месяца. Лист допуска MAN 342 Typ M3 — 200.000 км или 24 месяца. Лист допуска MAN 342 Typ S1 — 300.000 км или 36 месяцев. В условиях жаркого климата интервал смены масла в мостах сокращается на треть.

Примечание: в листе предписаний M3289 обратить внимание на жидкости, непригодные для применения в актуаторах сервоприводов PowerPack коробок передач ZF AS Tronic lite с системой MAN TipMatic, поэтому рекомендуется использовать только гидравлическую жидкость Pentosin CHF 11S, тем более не заливать вместо неё тормозную жидкость DOT и не смешивать с ней во избежание выхода из строя дорогостоящих элементов системы. По машине вин WMAH06ZZ37WO79102

По машине вин WMAH06ZZ37WO79102

Попробуйте тут выбрать ваш автомобиль, в разделе Топливо обычно указы масла и жидкости и их объем.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

момент затяжки коренных и шатунных вкладышей

Ремонт ходовой части МАН (MAN)

Ходовая часть грузового автомобиля МАН (MAN) подвергается серьезным нагрузкам. Чтобы повысить ее надежность, безопасность и увеличить срок межремонтного периода, производители используют в ходовой части современных грузовиков МАН новейшие технологии и материалы.

Ремонт ходовой части МАН (MAN) начинается с компьютерной диагностики, которая проходит в несколько этапов:

  • Экспресс-тест геометрии колес грузовика;
  • Проверка функционирования амортизационных стоек;
  • Проверка работы тормозной системы;
  • Проверка механической части подвески: рулевых тяг, наконечников, шаровых шарниров, сайлентблоков, втулок и прочее.

После проведения диагностики осуществляется замена изношенных и поврежденных деталей. При этом должны применяться специальные приспособления и инструменты, помогающие улучшить качество и уменьшить время ремонта грузовика МАН (MAN). К примеру, замена подшипников ступиц стандартно производится снятием ступицы и последующим выпрессовыванием подшипника. Если же использовать комплект съемников, заменить подшипник можно, не снимая ступицу и не затрагивая другие детали ходовой части, экономя при этом время и средства.

После устранения неисправностей ремонт ходовой части МАН (MAN) завершается проверкой и последующей регулировкой геометрии колес при помощи высокоточной оптической беспроводной системы.

Следует отметить, что при ремонте ходовой части МАН (MAN) существует одно большое преимущество – многие ее агрегаты и узлы взаимозаменяемы с запчастями, которые выпускаются для других марок грузовиков, поскольку изготавливаются одними производителями: WABCO, Knorr, ZF, Telma, Bosch. Также отметим, что нужно внимательно следить за сроками выполнения техосмотра. Если, например, прозевать момент замены шкворней, то можно просто выбросить балку переднего моста.

Что делать, если заглох МАН

Своевременное проведение технического обслуживания MAN TGS, других моделей не страхует от поломок на ходу, но устраняет причину возникновения неисправностей снижает риск нештатных ситуаций в дороге.

Если МАН не газует, глохнет на оборотах, не заводится с ключа без подкачки нужно как можно быстрее решить проблему. В этом помогут специалисты на СТО, но владелец потеряет время на ремонте. Мастера «Грузового сервиса 24 Вольта» на месте с помощью компьютерной диагностики определят почему не заводится МАН, устранят механические поломки, аппаратные сбои. Об услугах автоэлектрика можно прочитать здесь.

Звоните, вызывайте специалистов сервиса, получайте квалифицированную техническую помощь на месте. Клиентам гарантируется точность диагностики, надежность ремонта, доступные цены.

Ремонтируем коробку передач МАЗ — полезные советы

КПП МАЗ – надежный механизм современного грузовика. Об устройстве агрегата мы писали здесь.

Ознакомиться с ремонтом запчасти МАЗ вы сможете в этой статьей (часть 1).

Сегодня мы продолжим изучать ремонт коробки МАЗ.

Итак, стальной промежуточный вал КПП МАЗ цементируется на зубьях. Деталь требует ремонта в следующих случаях:

  • Обломанные зубья;
  • Износ;
  • Выкрашивание поверхности.
Популярные статьи  Универсальная смазка WD-40 для автомобиля

Для ремонта коробок МАЗ ставят специальный венец. Отжигают аккуратно шейку.

Коробка передач МАН ТГА: схема переключения КПП MAN

Венец детали доводят до высокой температуры на высокочастотном оборудовании. Выполняют правку вала, устраняя биение с помощью гидравлического пресса.

Коробка передач МАН ТГА: схема переключения КПП MAN

Для исправления центровых отверстий применяют станок.

  1. Венец напрессовывают.
  2. Создают натяжение не более 0,05 мм.
  3. Выполняют термообработку стального венца.
  4. Для приваривания используют круговой шов и электрод.

Срочный ремонт КПП МАЗ с делителем поврежденной шейки под подшипник выполняют наплавкой, с помощью хромирования.

Стальной блок шестеренок заднего хода цементирую на зубьях. Ремонт коробок МАЗ проводят при:

  1. Резких обломах на зубьях;
  2. Выкрашивании;
  3. Износе.

Венец с дефектами отжигают. Нагревают деталь до 800 градусов. Ставят новый, напрессовывая аккуратно запчасть на шейку. Обеспечивают натяжение до 0,08 миллиметров.

Если в процессе разборки и сборки КПП МАЗ деформировались отверстия под подшипники, выполняют шлифовку.

Коробка передач МАН ТГА: схема переключения КПП MAN

Прочную шестерню коробки передач отжигают в электропечи. Удаляют зубья с повреждениями. Отверстия растачивают для установки венца. Для обработки используют токарно-визерный станок. После запрессовки проверяют биение.

Ремонт КПП МАЗ с делителем корпуса насоса необходим при поломке:

  • Гнезд под шестеренки;
  • Оси;
  • Отверстий (появляются во втулках).

Для восстановления гнезд выполняют расточку. При разборке и сборке КПП МАЗ торцуют все отверстия под болтовое соединение. Установив корпус, обрабатывают торец.

Если в результате износа диаметр шестерни стал меньше 13,95 миллиметров, запчасть заменяют новой.

  • В корпусе делают небольшое отверстие.
  • Ось с дефектом выпрессовывают.
  • Устанавливают новую деталь гнездо заваривают электродом.
  • Ось должна утопать в поверхности корпуса на 1 мм.

Если износились отверстия во втулке, необходимо закрепить метчик. Для ремонта коробок МАЗ:

  1. Вращают корпус, вворачивают деталь.
  2. Втулку выпрессовывают.
  3. Ставят новую запчасть.

Если на основании насоса видны задиры и риски, проводят ремонтные работы, а также разборку и сборку КПП МАЗ.

Шлифовку торцовой поверхности выполняют на специальном станке. Участок должен быть выше на 0,5 миллиметров.

Напоминаем, что купить детали для КПП МАЗ вы можете в нашем каталоге. Для вас – отличная цена, быстрая доставка и самое лучшее обслуживание.

Вариаторная коробка

Коробка передач МАН ТГА: схема переключения КПП MANЭтот вид КП конструктивно отличается от перечисленных выше. Прежде всего, в нем нет передач, поэтому такую коробку называют бесступенчатой.

Главное преимущество вариатора – плавное изменение передаточного отношения. Такой эффект достигается благодаря особому способу передачи вращения посредством трения через ремень, натянутый между шестернями с изменяющимся диаметром.

В современных авто используются три основных вида вариатора: ременной, клиномерный, торовый. Наиболее распространенным для автопрома является первый тип, а последние два – прерогатива спецтехники.

Достоинств у вариатора достаточно:

  • плавный и более быстрый разгон;
  • легкость управления;
  • отсутствие шума;
  • экономичность по расходу горючего;
  • высокие экологические характеристики.

Недостатки тоже есть:

  • дорогостоящий ремонт;
  • использование большего количества масла;
  • отсутствие возможности буксировки;
  • высокий риск перегрева при пробуксовке.

Несмотря на больший комфорт управления, использование вариаторов на грузовиках не оправдано. Гораздо продуктивнее показывают себя ступенчатые КП с большим КПД, например, КПП ЯМЗ 238.

Любая компания, выпускающая транспортные средства, может комплектовать их разными видами коробок передач. Выбор авто с конкретной коробкой, той же КПП на ЯМЗ 236, зависит от цели использования транспорта, стиля вождения, предполагаемых нагрузок и условий эксплуатации.

Необходимость ухода за КПП

Способствует продлению ресурса скоростной коробки – своевременное ее обслуживание. В частности, автовладелец должен следить за эффективностью работы шестеренок, рычага управления, контролировать уровень залитого в автомобильную систему МАЗ масла.

В случае необходимости ремонта коробки передач на МАЗ, необходимо демонтировать из штатного места коробку передач. Устройство должно быть визуально осмотрено на предмет внешних деформаций. Велика вероятность того, что именно это является причиной того, что КПП «не слушается» команд водителя. Если деформаций нет, можно приступать к разбору на составляющие КПП.

Если схема КПП МАЗ дала сбой, то станут проявляться следующие признаки:

  • не срабатывают некоторые передачи, например, 4 и 5;
  • отмечается затруднение ручного переключения.

Для промывки КПП требуется около 3-х литров специального масла. Ремонт КПП МАЗ может заключаться в восстановлении мостов, мойке, дефектации коробки. Также, ремонту подлежат картер и крышка.

Умение ездить, это не только верчение баранкой при маневрировании и чередование нажатий на педали акселератора и тормоза, это еще и правильный выбор положения-зацепления шестерен в коробке переключения трансмиссии. Конечно, давным-давно разработаны вариаторы и прочие виды автоматических и полуавтоматических КП, где вариативность крутящего момента выбирается узлом «самостоятельно, следуя заложенным настройкам. Вот только есть у них некоторая ограниченность «выбора», и на внедорожниках, и грузовиках они встречаются редко. Почему, и зачем они вообще нужны? Отвечаем…

Как происходит переключение

Разное покрытие или вариации отсутствия оного, изменение рельефа по вектору «вверх-вниз», движение порожняком, с средней или полной загрузкой — каждый из предложенных случаев требует какой-нибудь конкретной скорости кручения движителей-колес и усилия, с которым это все происходит. У двигателя внутреннего сгорания есть определенные рамки по числовому выражению частоты и крутящего момента, расширить его, и получить возможность стабильного удержания в нескольких положениях, призвана коробка перемены скоростей.

При этом АКПП тоже имеют четко обозначенные реакции, а работа большегруза часто связана с умением быстрого, иногда даже неожиданного варьирования скорости-момента работы приводных валов. Особенно, если ехать приходится по дороге, состояние которой далекое от идеального. А так как управление МКПП выполняется дистанционно, посредством рычага-переключателя, то должно и знать, какие его положения какому моменту-скорости соответствуют.

Конечно, можно было бы сделать что то вроде линейного смещения, но в этом случае механизм-кулиса напоминал бы габаритами толстое коромысло, а возможно, что и в кабине стало бы тесновато. И это даже при стандартной 4-ех, 5-тиступке, а про 9-ти, 12-ти и 16-тиступенчатые трансмиссии и говорить не будем. Поэтому конструкторам и приходится все возможности «запихивать» в сложный, зато компактный рисунок-схему. А запомнить его необходимо потому, что несоответствие выбранной передачи-диапазона это не только проблемы с преодолением маршрута, но риск повышенного износа деталей, особенно если «неправильности» будут систематическими.

Купить АКПП на MAN

Поломку АКПП на МАН не всегда целесообразно устранять ремонтом. Процесс может затянуться на длительное время и потребовать больших финансовых затрат. Более выгодный вариант – покупка запчасти, завезенной из Европы по контракту. Речь идет о коробке передач с пробегом. Такие запчасти снимают на автомобильных разборках, причем каждая машина имеет пробег только в Европе, и их остаточный ресурс достаточно большой для стабильной эксплуатации в течение нескольких лет.

Популярные статьи  Как не уснуть за рулем

«Avmex-Motors» – ваш надежный поставщик автоматических коробок передач МАН. Мы работаем только с проверенными разборками, на складах компании всегда большой запас комплектующих, поэтому поставка АКПП займет минимум времени.

Все запчасти «Avmex-Motors» реализует по умеренным ценам, с полным пакетом сопроводительных документов и нашей фирменной гарантией. Они завозятся в страну абсолютно легально, любые проблемы с сотрудниками ГИБДД исключены.

Контрактные АКПП МАН собраны только из оригинальных комплектующих, с заводскими настройками. Это облегчает установку и настройку агрегата.

Коробка передач МАН ТГА: схема переключения КПП MAN

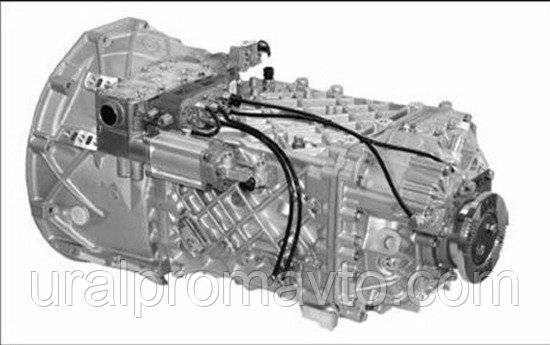

16 ступенчатая коробка передач МАЗ МАН. Система сервопривода Servoshift для комфортного переключения передач.

Коробка передач серии «ECOSPLIT» для автомобилей большой грузоподъемности

С полной загрузкой быстро, надежно и экономично достичь конечного пункта назначения, с гарантией выполнить необходимую работу в сложных топографических условиях: для этого достаточно иметь к мощному двигателю коробку передач серии «ECOSPLIT», позволяющую обеспечить точное регулирование передаваемой на колеса мощности двигателя. Легкая по весу конструкция 16- ступенчатой коробки с алюминиевым исполнением картера постоянно предоставляет водителю возможность использования оптимальной мощности при всех моделях используемых двигателей как в начальный момент трогания с места, так и при ускорениях и в процессе движения. Благодаря рационально построенному диапазону передач, такая коробка демонстрирует свои преимущества и на автомобилях для строительных работ и полноприводных автомобилях.

Характерными особенностями применяемой на автомобилях МАЗ-МАН с двигателями серии D2066 коробки передач производства фирмы «Zahnradfabrik» ZF 16S 2220 TO является:

  • полная синхронизация всех передач (за исключением заднего хода)
  • интегрированные делитель, демультипликатор и картер сцепления
  • компактная конструкция, высокие весовые удельные показатели: ~7,9 Нм/кг
  • тихое и быстрое включение без значительных усилий благодаря применению пневмоусилителя переключения передач «Servoshift»
  • пониженная шумность работы, благодаря косозубому зацеплению
  • возможность применения встроенного ретардера и различных вариантов коробок отбора мощности
  • конструкция рассчитана для тяжелых условий эксплуатации
  • коробка заправляется маслом, специально разработанным фирмой ZF для всесезонного использования, непосредственно на заводе изготовителе. Оптимально подобранный состав масла позволяет увеличить интервал замены масла до 300 000км при эксплуатации на дальних перевозках и до 100 000км в тяжелых дорожных и климатических условиях. Применение такого масла позволяет дополнительно экономить до 1% топлива.

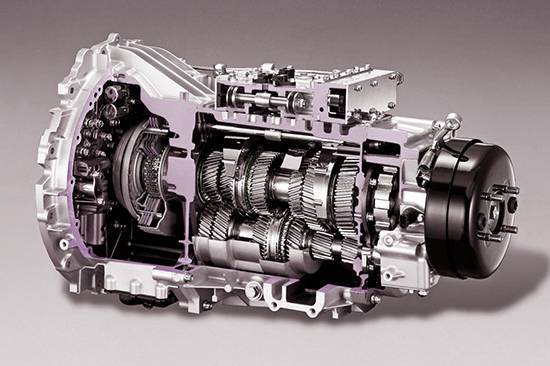

Конструктивно коробка ZF- Ecosplit состоит из основной части с четырьмя передачами, демультипликатора и переднего делителя. Переключение в основной части осуществляется по 5 «дорожкам» (рядам). На «дорожках» 34 и 56 имеется подпружиненное нейтральное положение. Пневматическое переключение демультипликатора осуществляется автоматически при переходе из ряда 34 на ряд 56 и наоборот. Переключение переднего делителя производится с помощью переключателя, расположенного на рычаге переключения передач. С помощью этого переключателя водитель может выбирать медленную и быструю группу переднего делителя, которая предварительно выбирается водителем с помощью переключателя и которая активируется при нажатии на педаль сцепления.

Устройство и принцип работы

Вот, например, как устроена коробка передач Камаза (модель 154):

  • основная коробка на 5 скоростей;
  • делитель на 2 ступени или мультипликатор;
  • сцепление;
  • валы — основной, вторичный, промежуточный;
  • синхронизаторы и шестерни;
  • картеры и привод

Принцип работы, нацеленный на улучшение работы автомобиля, увеличение скорости передвижения и позволяющий экономить горючее, можно представить себе так. При включении 1-й передачи, механизм сцепления соединяет валы редуктора и МКПП. От двигателя Камаза к трансмиссии поступает начальный момент вращения или КМ (крутящий момент). Как только скорость повышается, зубья синхронизаторов соединяются с ведущим валом ДВС. Вращение передаётся на промежуточный вал коробки, коэффициент уменьшается, а число оборотов повышается.

Но есть и другие варианты:

  • 10-ступенчатый или 15 модель;
  • 8-ступенчатый с редуктором на четыре передачи и «понижайкой» или 16 модель — используется на КамАЗ-65115;
  • 9-скоростная ZF со вспомогательной понижающей ступенью — полноприводные вездеходы КамАЗ-43150, 4310, 4350 Мустанг.

14-ю модель КПП на последних версиях грузового авто усовершенствовали. Получилась новая коробка Камаза 154, отличающаяся несколькими преимуществами перед классической старой «пятиступкой»:

  • усиленные синхронизаторы;
  • новое крепление шестерёнок;
  • доработанная шлицевая система;
  • использование новых конусообразных подшипников в опорах валов;
  • отсутствие шлицевого крепления;
  • увеличенная высота зубьев.

КПП с делителем

5-скоростная коробка обычная, предназначена для одиночных машин. 10-ступенчатая — усовершенствованная КПП Камаз с делителем. По сути, это одинаковые коробки, но в случае с 10-скоростной добавляется редуктор. Вместе с коробкой передач он создаёт 10 передних скоростей и 2 задние.

Коробка с делителем считается усовершенствованной моделью, даёт немало плюсов:

  • меньшая частота переключения в ходе передвижения;
  • увеличение тяги двигателя;
  • повышение комфорта управления.

Устройство привода управления делителя выглядит так:

  • рычаг или опора;
  • уплотнительное кольцо;
  • ось;
  • вибрационный изолятор.

Итоги

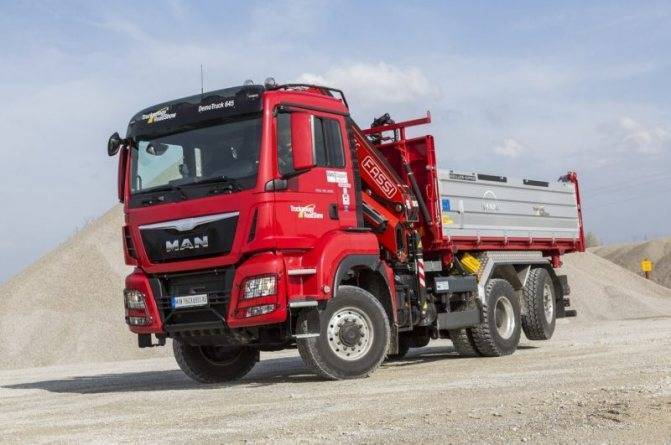

В конце можно подвести небольшой итог немецкому грузовому автомобилю MAN TGS. Последнее обновление положительно повлияло на грузовик. Машины стали выглядеть лучше внешне, более удобными внутри, модернизировалась техническая часть, а также улучшилось оснащение. Видно, что немецкие специалисты смогли проделать огромную работу и обновить изначально качественное грузовое авто.

Коробка передач МАН ТГА: схема переключения КПП MAN

На выбор существует большое количество всевозможных модификаций. Есть различные варианты с силовыми агрегатами. Буквально каждый сможет подобрать себе тот вариант, который необходим именно ему. Предусматриваются варианты с подключаемым передним приводом.

В зимнее время штатная печка сможет поддерживать теплую температуру внутри кабины. Радует и уровень безопасности, так как водители подобных машин проводят очень много времени именно в дороге. Компания МАН стоит на страже качества и практичности. Удается ей это уже не один десяток лет.
