За что отвечают соленоиды в АКПП

Диагностика

Итак, как проверить сопротивление соленоида АКПП на автомобиле? Для этого нам нужно осуществить «прозвонку». Стоит знать, что со временем из-за агрессивных условий работы металл стареет и сопротивление обмотки электромагнитного клапана увеличивается. Именно эту характеристику нам следует определить. Для того чтобы проверить соленоид АКПП автомобиля, нам понадобится мультиметр. Его переводим в режим омметра.

Дальше нужно добраться до самих соленоидов. Как это сделать? Необходимо снять гидравлический блок с автоматической коробки. Он находится на днище трансмиссии (в некоторых случаях – сбоку). Дальше отсоединяем контакты каждого электромагнитного клапана от соответствующих разъемов, что идут на ЭБУ.

За что отвечают соленоиды в АКПП

Чтобы проверить соленоиды в АКПП мультиметром, на следующем этапе подключаемся щупами тестера к соленоиду. Все клапаны измеряются по отдельности. Норма для каждого разная. Так, для клапана EV-1 нормальное сопротивление составляет от 65 до 66 Ом. Важный момент: замеры должны производиться при температуре +20 градусов Цельсия. При другой температуре данные могут быть неточными.

Для электромагнитного клапана EV-2 норма составляет от 55 до 65 Ом. Для клапана EV-3 норма такая же. Соленоид EV-4 является рабочим, если после замеров мы получили результат от 4,5 до 5,1 Ом. Что касается пятого клапана, его сопротивление должно быть таким же, как и у второго. Для шестого (если такой имеется в коробке) норма — от 4,5 до 5 Ом. Соленоид EV-7 считается рабочим, если его сопротивление составляет от 55 до 65 Ом. Нелишней будет и проверка датчика температуры АТФ-жидкости.

За что отвечают соленоиды в АКПП

Его сопротивление согласно требованиям составляет от 190 до 200 кОм. Вот, как проверить соленоиды АКПП 5HP19 и других автоматических трансмиссий.

Магнитное поле, создаваемое катушкой

Когда электрический ток проходит через обмотки катушек, он ведет себя как электромагнит, и плунжер, который находится внутри катушки, притягивается к центру катушки с помощью магнитного потока внутри корпуса катушек, который, в свою очередь, сжимает небольшая пружина прикреплена к одному концу плунжера. Сила и скорость движения плунжеров определяются силой магнитного потока, генерируемого внутри катушки.

Когда ток питания выключен (обесточен), электромагнитное поле, созданное ранее катушкой, разрушается, и энергия, накопленная в сжатой пружине, заставляет поршень вернуться в исходное положение покоя. Это движение плунжера вперед и назад известно как «ход» соленоидов, другими словами, максимальное расстояние, на которое плунжер может проходить в направлении «вход» или «выход», например, 0–30 мм.

Такой тип соленоида обычно называется линейным соленоидом из-за линейного направленного движения и действия плунжера. Линейные соленоиды доступны в двух основных конфигурациях, которые называются «тягового типа», так как он тянет подключенную нагрузку к себе, когда они находятся под напряжением, и «толкающего типа», которые действуют в противоположном направлении, отталкивая его от себя при подаче питания. Как притягивающие, так и толкающие типы обычно имеют одинаковую конструкцию, с разницей в расположении возвратной пружины и конструкции плунжера.

За что отвечают соленоиды в АКПП
Магнитное поле, создаваемое внутри.

Особенности получения данных о положении селекторов в некоторых моделях автомобилей

Высокой ремонтопригодностью обладает контактная группа в Опель Омега. Обусловлено это большой толщиной ламелей. Дорожки выполнены с покрытием, хорошо противостоящим окислениям. Чрезмерный механический износ также является редким явлением на Омеге.

Датчики Mercedes Benz отличаются завидной надежностью. При появлении первых симптомов некорректной работы измерителя, необходимо разобрать контактную группу и прочистить бензином с последующей продувкой. Дорожки выполнены из прочного сплава, который коррозирует в крайне редких случаях. Обрыв контактов возможен лишь при существенном воздействии извне.

Ауди А8 имеет ряд характерных проблем с определением положения селектора:

  • нет индикации заднего хода, несмотря на то, что автомобиль нормально едет;
  • все положения рычага горят одновременно;
  • машина не реагирует на воздействие на селектор;
  • при движении временами пропадает индикация передачи.

Советы и рекомендации

Прежде всего, к быстрому выходу соленоидов из строя приводит использование неподходящего для конкретной коробки масла, а также его несвоевременная замена. Параллельно нужно вовремя менять и фильтры АКПП.

Причина вполне очевидна, так как жидкость АТФ накапливает в себе продукты износа и стружку. Стружка действует как абразив, а отложения накапливаются на деталях, после чего сердечник соленоида клинит.

Единственным решением является замена масла/фильтров в автоматической коробке передач по регламенту или даже раньше (с поправкой на индивидуальные условия эксплуатации). Также использовать нужно только оригинальные жидкости или расходники.

При отсутствии такой возможности допускается замена исключительно на высококачественные аналоги

Важно понимать, что только чистое и качественное масло позволяет соленоидам отработать весь свой расчетный ресурс

Если же возникли сбои в работе АКПП, связанные с блоком клапанов, необходимо знать, как проверить соленоиды. Выполнить данную процедуру можно своими руками, однако если опыта недостаточно, лучше доверить автомобиль опытным специалистам.

Напоследок отметим, что в коробке передач имеется целая группа соленоидов. По этой причине (особенно если АКПП имеет большой пробег), рекомендована замена всех клапанов, даже если явно неисправен только один.

Дело в том, что если ограничиться заменой только проблемного элемента, высока вероятность того, что в скором времени менять нужно будет и другие, то есть повторно выполнять частичную разборку, сборку АКПП и т.д.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Как проверяются электромагнитные клапана (соленоиды) АКПП: частые неисправности соленоидов АКПП, виды клапанов, устройство, диагностика. Промывка и замена.

Соленоид АКПП: устройство соленоидов, принцип работы. Частые неисправности и поломки клапанов-соленоидов, диагностика, ремонт и замена.

Как определить, что коробка автомат перегревается: признаки, указывающие на перегрев АКПП. Как улучшить охлаждение АКПП и не допустить перегрева автомата.

Устройство блока клапанов (клапанной плиты, гидроблока) АКПП. Принцип работы гидроблока, неисправности блока клапанов, чистка и промывка гидроблока, ремонт.

Полная проверка автоматической коробки передач АКПП на б/у автомобиле: как самому определить степень износа, остаточный ресурс, возможные неполадки и т.д.

Описание характерных поломок соленоидов

Чаще всего электромагнитные клапаны страдают от использования некачественного смазочного материала. Элементы соленоида покрываются налетом накоксованного масла. Наступает момент, когда подвижный шток окончательно заклинивает в одном положении.

Если произошло залипание сердечника в одном соленоиде, это означает что все клапаны, входящие в гидравлический блок АКПП тоже скоро заклинят. В этом случае рекомендуется менять все соленоиды АКПП одновременно. При этом необходимо также произвести полную замену смазочной жидкости на высококачественное масло. Марка смазочного материала выбирается в соответствии с рекомендациями автопроизводителя, изложенными в инструкции на данный автомобиль.

Электромагнитные клапаны ломаются также по причине сбоев в работе самого блока управления, который посылает электрические импульсы на соленоиды. Подобная проблема может быть выявлена только при проведении тщательной компьютерной диагностики автомобиля. Вышедший из строя управляющий блок ЭБУ не подлежит ремонту, его просто меняют на новый дорогостоящий экземпляр.

Заявленный срок службы соленоидов АКПП также является ограниченным во времени. Как и любой механизм, клапаны не работают бесконечно долго даже при соблюдении необходимых требований. Средняя продолжительность их эксплуатации приблизительно рассчитана на количество циклов, равное от 300 до 400 тысяч. При этом необходимо учитывать, что на длительность службы соленоидов существенное влияние оказывает не столько общий пробег автомобиля, сколько манера вождения автовладельца.

Популярные статьи  Особенности эксплуатации автомобильных аккумуляторов зимой и при повышенной температуре

Как диагностировать проблему соленоида переключения передач?

Во-первых, мы должны выяснить, проблема ли это в проводке, соленоиде переключения передач, блоке управления двигателем или механической неисправности. Для этого вам следует внимательно прочитать и изучить коды неисправностей, чтобы понять проблему, прежде чем начинать поиск и устранение неисправностей.

Если код неисправности сообщает нам, что он застрял или возникла проблема с электричеством, скорее всего, это проблема с проводкой или соленоидом переключения передач.

Многие коды, связанные с соленоидом переключения передач, можно решить, заменив трансмиссионную жидкость или промыв трансмиссию. Замена трансмиссионной жидкости зачастую не так уж и дорога, и того стоит.

Использование диагностического сканера является обязательным, когда дело доходит до проблем, связанных с соленоидом переключения передач.

Вот список способов устранения неполадок со сканером:

  1. Найдите электрическую схему трансмиссии для своей трансмиссии.
  2. Выясните, какие штифты идут к неисправному соленоиду переключения передач.
  3. Ослабьте заглушку проводки коробки передач на коробке передач.
  4. Воспользуйтесь сканером OBD2 и запустите выходной тест электромагнитного клапана переключения передач.
  5. Измерьте с помощью мультиметра, есть ли у вас 12 вольт и масса на соленоид переключения передач на вилке коробки передач на затронутом штифте.

Если вы не получаете одновременно 12 вольт и массу — у вас может быть проблема с проводкой или неисправный TCM (блок управления трансмиссией).

Если вы получаете 12 вольт и массу, а код неисправности соленоида переключения передач продолжает возвращаться после того, как вы его стерли, вероятно, у вас неисправный соленоид переключения передач.

Соленоид: как проверить и почему данный элемент выходит из строя

За что отвечают соленоиды в АКППИтак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

Именно через масло происходит передача крутящего момента в ГДТ, осуществляется переключение передач, снимается блокировка гидротрансформатора и т.д. Получается, соленоид АКПП управляет режимами автоматической коробки передач. Первые соленоиды пришли на смену механическим устройствам еще в 80-х и с тех пор активно используются в коробке автомат.

Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности, задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

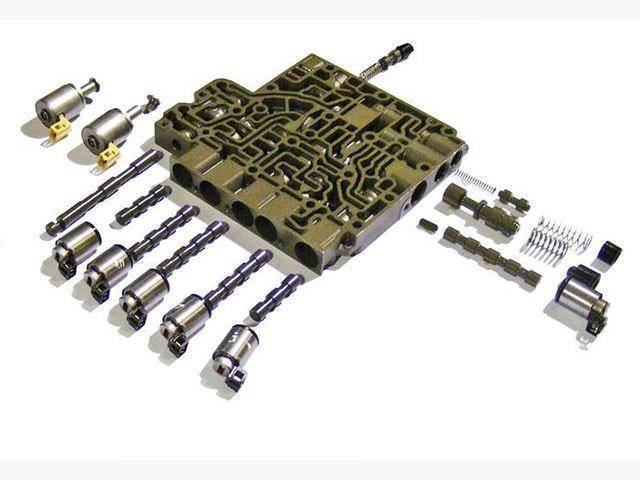

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

Фактически, соленоид соединяет гидравлику и электронику. Современные версии автоматов имеют, как минимум, четыре клапана — соленоида. Общее количество зависит от того, сколько скоростей получила та или иная коробка, насколько она сложна конструктивно и т.д.

Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также не редкость, когда сам соленоид может выйти из строя

При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов

Рабочий цикл соленоида

Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.

Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:

Будет интересно Что такое тепловое реле

Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%. Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.

Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения. В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.

Материал по теме: Что такое реле времени.

Соленоид в упаковке

Как проверить соленоиды АКПП и выполнить их замену

Появление рывков, пинков, пробуксовок АКПП, задержки при переключениях, отсутствие каких-либо передач или более жесткая работа автомата может указывать на то, что соленоиды работают со сбоями или частично/полностью вышли из строя.

Наличие на щупе или в поддоне стружки, сильное загрязнение масла АТФ, его помутнение также является дополнительным признаком проблем с клапанами гидроблока.

Чтобы понять, какой соленоид не работает, нужно учесть особенности устройства конкретной АКПП. Если соленоиды отвечают за скорости и управление гидротрансформатором, тогда, например, в 4-х скоростной коробке 4 соленоида.

Один отвечает за 1 и 2 скорость, второй за 3 и 4, третий за работу гидротрансформатора, тогда как четвёртый за срабатывание тормозной ленты. Вполне очевидно, что если имеются неполадки и сбои с включением передач 2 и 3, это говорит о проблемах данного соленоида.

Также при появлении ударов АКПП и рывков коробки автомат часто на панели загорается лампочка A/T, что говорит о проблемах в трансмиссии. В подобной ситуации нужно проверять гидроблок.

Сами соленоиды проверяются на сопротивление. Для этого на клапан следует подать 12В напряжение. В том случае, если соленоид сохранил работоспособность, клапан издает характерный щелчок.

Если щелчка нет, это значит, что произошло загрязнение или поломка. Для начала можно продуть клапан воздухом под давлением, одновременно подавая на него напряжение. В норме воздух должен проходить через элемент.

Если же воздух не проходит, тогда выполняется замена соленоида или ремонт. Ремонт соленоидов возможен только в том случае, если конструкция разборная. В этом случае имеется возможность заменить обмотку, по отдельности промыть детали очистителем, после чего заново собрать устройство.

Затем нужно проверить соленоид и при удовлетворительном результате установить на место. Однако проблема зачастую заключается в том, что многие АКПП имеют сегодня неразборные клапана.

Получается, если воздух и очистители не помогают, а также не дает результатов ультразвуковая ванна, устройство нужно только менять. Сама замена соленоида АКПП достаточно проста. Главное, снять гидроблок, отсоединить соленоид и извлечь его из клапанной плиты. После новый элемент устанавливается на место и сборка осуществляется в обратном порядке.

Популярные статьи  Дизель не заводится зимой: решение проблемы

Типичные проблемы

Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным». Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и клей. Это существенно усложнит процедуру ремонта.

Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:

  • манифольд;
  • втулки;
  • клапан;
  • плунжер;
  • шарик.

Чаще всего, по своему опыту могу сказать, что засоряется сам плунжер продуктами от износа фрикционов. Тогда и появляются проблемы в переключении. Появившийся на поверхности нагар истирает трущиеся поверхности клапанов, втулок. Бронзовые втулки истираются очень часто. Есть специальные наборы для самостоятельной замены втулок. Они существенно продлевают срок службы.

За что отвечают соленоиды в АКПП

Соленоиды имеют свой срок службы. Он исчисляется количеством открываний –закрывания. Эта цифра находится в пределах диапазона от 300 000 до 400 000 циклов. Когда именно это произойдет, не всегда зависит от пробега, но в значительной степени больше зависит от работы электронного блока управления при нажатии на педаль газа. В некоторых коробках передач предусмотрен такой механизм работы, при котором одни работают на порядок интенсивнее других. Вследствие этого они выработают ресурс раньше.

Еще одной частой распространенной причиной поломки становятся различные механические повреждения (трещины) в корпусе. Может быть, и недостаточно упруга сама пружина. Или же случился обрыв электрической обмотки.

Датчик скорости входного вала АКПП

Измеренная скорость вращения входного вала АКПП преобразуется в электрический ток. Передача информации может осуществляться как постоянным, так и переменным напряжением, пропорциональным частоте вращения.

За что отвечают соленоиды в АКПП

Частой неисправностью является механическое повреждение корпуса, в результате чего устройство перестает быть герметичным. Причина разрушения кроется в продолжительном температурном воздействии или некачественном изготовлении. Ремонт в таком случае заключается в замене датчика на новый.

Под влиянием агрессивной среды в узле окисляются контакты. Это приводит к пропаданию сигнала, и в ЭБУ может передаваться его неверное значение. Для устранения неисправности можно зачистить контакты. При сильном окислении, рекомендуется заменить устройство на новое, так как в результате удаления налета стирается защитное покрытие, и контакты повреждаются в ускоренном темпе.

Соленоид

Соленоид  —  как и многие названия взаимствован у греков,переводится он как σολήνα (солина) — канал, труба и ειδός (эйдос) — подобный, похожий. В нашем же случае это — разновидность катушки индуктивности. Да,да та самая катушка индуктивности внешняя обмотка и стальной сердечник,подаем напряжение на обмотку, создаем магнитное поле и двигаем стальной сердечник,убираем напряжение или делаем его меньше, в обратное положение его вернет пружина.Соленоид

За что отвечают соленоиды в АКППСуть простая,конструкция примитивная,мысль как всегда гениальная)).Соленоид еще называют — электромеханический клапан регулятор,который исполняет команды TCM (Tansmission control module — Блок управления трансмиссией),он то закрывает канал в гидроплите (гидроблок),то открывает. Можно сказать что соленоид управляет потоками гидравлической жидкости или по-другому гидравлическими переключениями в заданных режимах работы АКПП.Соленоид


Как устроен соленоид? Из чего он состоит?


Соленоиды бывают в основном двух типов:

  • On-OFF,просто включить выключить,открыть закрыть.
  • PWM pulsewidth modulation соленоиды которые управляются с помощью широтно-импульсной модуляции.Соленоид

Ну с первыми все понятно,на картинке видно,во время подачи напряжения ON плунжер втягивается во внутрь, тем самым освобождая шарик, линейное давление Соленоид

За что отвечают соленоиды в АКПП

поступает в полость тем самым становясь контрольным давлением.Когда напряжение убирается OFF то плунжер под действием пружины перемещается в обратное положение, своим краем давит на шарик, а тот в свою очередь перекрывает канал линейному давлению. Все, суть его проста, открыть-закрыть,два положения.Соленоид

А вот с соленоидами PWM немного все по другому.Соленоид

PWM pulse-width modulationШиротно-импульсная модуляция — процесс управления мощностью методом пульсирующего включения и выключения устройства.В зависимости от характера поступающего импульсного напряжения от блока управления,ток подается прерывисто, с разной длительностью прерывания.То есть суть соленоида такая,он может плавно и сколько надо перекрывать сечение в каналах гидроблока,и тем самым создавая плавность управления гидравлической жидкостью. Ведь все эти усовершенствования ради одной цели,это полностью контролировать давление жидкости, ведь с помощью нее и происходит вся работа агрегата.Соленоид

Соленоиды имеют различные отличия типов,но суть их остается прежней, это управлять рабочей жидкостью в заданных режимах работы АКПП.

За что отвечают соленоиды в АКПП

За что отвечают соленоиды в АКПП

Типы соленоидов для АКПП

Первая катушка «On-Off» в автомате появилась в Chrysler А670 1988 г. Устройство управляло блокировкой гидротрансформатора. Конструкция ломалась не пройдя 100 000 км.

В 1990-х General Motors установил новые клапаны соленоидов в АКПП 4Т60Е. Конструкция Shift-соленоидов (206421В) усложнилась. Помимо катушки появился отдельный канал для ATF, а в качестве «заслонки» работал металлический шарик. Позднее на вход установили сетчатый фильтр для защиты от засорения. Подобные электромагнитные клапаны проходили 150 000 км.

Трехканальные электромагнитные клапаны

Трехканальные 3-way соленоиды — следующее поколение «шифтов». Электромагнитные клапаны работают как переключатели, в зависимости от режима работы АКПП:

  • в положении «On» масло протекает из первого во второй канал;
  • в положении «Off» работает проход из второго в третий канал для сброса давления из пакета сцепления.

Новые соленоиды взяли на себя функцию клапанов включения и отключения фрикционов в планетарной коробке АКПП, вытеснив механические конструкции.

Интеллектуальные соленоиды

Для регулирования переключениями АКПП конструктора разработали интеллектуальные соленоиды PWM. Теперь шариковый клапан менял степень открытия канала пропорционально поданному напряжению, подобно водопроводному крану.

Простые устройства постоянно усложнялись. Вместо шариков появились золотники-плунжеры. В 3-way соленоид добавили ещё несколько каналов. Часть конструкции гидроблока перенесли на электроклапан. Техническое решение упростило ремонт АКПП, поскольку теперь гидроплита изнашивалась меньше, а замена соленоидов стала проще. Подобные гидроблоки устанавливают в коробки Aisin.

Читать

Ремонт АКПП Hyundai

Другой тип электроклапанов — VFS, VBS. Конструкция состоит из корпуса, сердечника, шарикового клапана с плунжером и фильтра. Сечение канала меняется по мере повышения давления масла. Тонкая настройка устройства уменьшает его ресурс, и нуждается в постоянной обратной связи с электронным блоком АКПП.

Температурный датчик

Измерение температуры коробки передач применяется не на всех автомобилях. Основные функции, какие обеспечивает датчик:

  • предотвращение перегрева гидротрансформатора и термического повреждения фрикционов ;
  • оптимальный прогрев АКПП в зимних условиях;
  • регулировка режима работы коробки передач при подходе к критической температуре;
  • более точный выбор настроек при чип-тюнинге ;
  • индикация информации автовладельцу.

Основными симптомами неправильного измерения температуры является:

  • АКПП невозможно вывести из аварийного режима;
  • при выходе на рабочую температуру происходит срабатывание аварийного режима;
  • постоянная индикация перегрева автоматической коробки передач;
  • толчки при движении на холодную.

Использовать автомобиль с неисправными датчиками автоматической коробки передач запрещено. Помимо потери комфорта от вождения автомобиля, в результате получения ЭБУ недостоверной информации, силовая установка машины может получить серьезные повреждения. Также снижается безопасность автомобиля, так как пробуксовки и рывки во время смены передаточных чисел могут вызвать занос и потерю управления водителем.Прошёл целый год, как я не писал сюда, столько бензина сжог! За год проехал более 40 000 км. на моей ласточке. Бегает она у меня всё так же замечательно. Без проблем могу ехать 200 км\ч, но обычно 180, не хочу насиловать движок. Всё таки скорость у машины по паспорту 175 максимально.Но сегодня не об этом. Хочу рассказать, как я ремонтировал датчик переключения режимов АКПП своими силами.Была у меня проблема, не всегда заводилась машина после остановки. Я искал причину этому в сети и до пёр до той информации, что виноват датчик режимов АКПП. Ну конечно лезть в такие дебри лишний раз не хочется, тем более что я нашёл выход, как мне казалось. Если двигатель заводиться не хотел, переводил ручку селектора переключения в положение «НЕЙТРАЛЬ» и в таком случае всё начинало работать. Иногда и как положено на «ПАРКИНГЕ» заводилась.Но одним не прекрасным днём ничего не помогло, двигатель молчал, как труп. Я почему то сразу подумал, что датчик наконец то накрылся. Хотя и надеялся на другое, датчик на АКПП это по моему что то очень дорогое и дефицитное. Особенно 25 летней давности.В общем не помню уже, как добрался до дома, точно помню, что сам доехал. А может она у меня уже дома и не завелась. Не в этом суть. Поискал в сети по датчику информацию, ничего не нашёл. Ни купить, ни починить. Хотя по ремонту что то было, но без фоток и от других машин.Думаю что терять мне нечего, решил снять и посмотретьНа фото стрелкой отмечен болт, который крепит тягу от селектора АКПП к датчику. Там у меня был люфт, потому что видимо стояла не металлическая втулка, которая рассохлась и выпала. А вместо болта стояла заклёпка диаметром 8мм. и убрать её не представлялось возможным.Кстати только что вспомнил, машину я чинил на работе, а с датчиком на ремонт ездил домой. Так вот что бы устранить люфт пришлось сначала снять гайку, которая видна сверху на датчике. Она держит планку на болту к тяге селектора. Далее маленьким напильником минут сорок спиливал низ у заклёпки, там где меньше металла. УФ!!! Как граф Монте Кристо стремился к свободе, так и я был полон решимости: «Доделать или умереть!»Заклёпка спилина, снят аккумулятор, от соеденены прикипевшие разъёмы на кабеле от датчика. Пришлось попотеть! Теперь понятно, почему за ремонт старой машины берут больше денег))) И с датчиком и светлой надеждой я направился домой.

Популярные статьи  Сигнализация пантера с автозапуском: инструкция по эксплуатации

Как проверить соленоиды АКПП на «Хонде СР-В»?

Определить исправность соленоидов можно посредством компьютерной диагностики. Для этого нужно подключиться сканером к 16-контактному разъему OBD-II. Где он располагается? Находится он в левой части, у ног переднего пассажира (за кожухом центральной консоли.

За что отвечают соленоиды в АКПП

Так, сканер покажет следующие ошибки:

  • Р-0745. Свидетельствует о неисправности соленоида давления.
  • Р-0746. Неправильная регулировка клапана давления.
  • Р-0747/8. Повреждение соленоида или электрической цепи.
  • Р-0751. Неправильная регулировка переключателя соленоида.

Этих кодов может быть множество. После их расшифровки становится понятно, что именно послужило причиной нестабильной работы АКПП. Выйти из строя может как один соленоид, так и несколько. Как правило, обычно это клапан задней передач. Но в любом случае проблему нужно решать.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

  • Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
  • Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
  • Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

Это интересно: Назначение регулятора РХХ

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

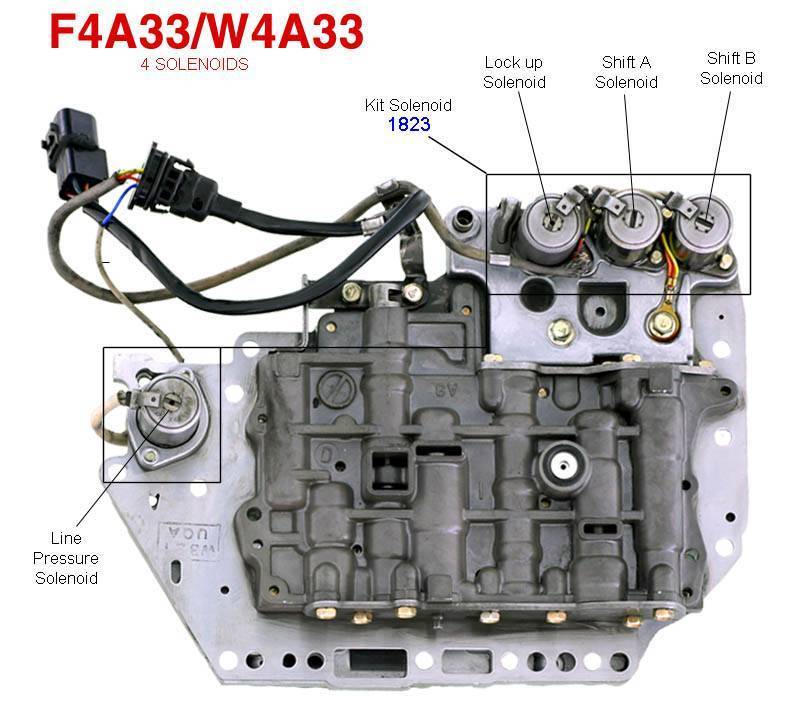

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

  • Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
  • Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
  • Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
  • Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
  • Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
  • Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

За что отвечают соленоиды в АКПП

Определение переключения передач

Устройство выполняет контроль положения рычага АКПП. На большинстве автомобилей датчик располагается непосредственно рядом с селектором. В редких случаях к нему ведет тросик.

Причинами выхода узла из строя являются:

  • попадание влаги в корпус;
  • потеря герметичности;
  • механический износ контактных ламелей;
  • физическое повреждение устройства под внешним воздействием;
  • загрязнение или окисление контактной группы.

При невозможности определить положение селектора загорается лампочка «HOLD». Иногда после неоднократного перемещения рычага удается начать движение. Выход из строя устройства происходит постепенно.

Срабатывание индикатора «HOLD»

При неисправности датчика возможны симптомы:

  • на приборной панели недостоверно отображается информация о выбранной передаче;
  • зависание в одном положении или срабатывание с существенным запозданием;
  • переключение между передачами происходит с толчками;
  • не отображаются значения на указателе.

Для ремонта необходимо демонтировать и разобрать датчик переключения передач АКПП. Зачистка контактов возможна керосином, бензином, растворителем, проникающей смазкой. Не рекомендуется для замены использовать смазку наподобие «Литола» или «Солидола».
