Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

Содержание

Программная нейтраль

Если на автомобиль установлена механическая коробка переключения передач, то концевой выключатель ручника соединяется с сигнализацией. Тип коробки тоже настраивается, как и другие параметры противоугонной системы. При использовании МКПП петлю выбора типа коробки разрежьте. После этих действий двигатель не заведётся без активации «нейтрали». Как подключить программную нейтраль?

  1. Остановите автомобиль и включите ручной тормоз.
  2. Нажмите на пульте клавишу запуска двигателя.
  3. Выньте ключ зажигания и выйдете из автомобиля.
  4. Закройте все двери.
  5. Промежуток времени между 2 и 4-м шагами не должен превышать тридцать секунд.

Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

Томагавк 9010: инструкция по автозапуску по температуре

Следующая опция имеет аналогичный принцип. Отличается только способ активации программы. Компьютер в режиме ориентируется на градусы внутри салона автомобиля. Автомобилисты пользуются расширением редко по причине неактуальности режима. Двигатель прогревается гораздо быстрее салона, что приводит к увеличенному расходу топлива.

Благодаря программному обеспечению модуля, настроить можно порог активации зажигания и число градусов.

Как выставить прогрев по температуре двигателя указано в фабричной инструкции. Здесь присутствует вся необходимая информация по процедуре.

Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

Как установить

При монтаже комплекса рекомендуется следовать условиям, изложенным в инструкции по установке. При выборе мест размещения следует обеспечить скрытность узлов, детали монтируются на удалении от источников тепла и электромагнитных помех. Блок необходимо установить разъемами вниз, обеспечивая удаление конденсата из точек контакта. Сирена ставится в моторном отсеке, допускается использовать устройства активного типа. Для размещения сенсора удара выбирается зона внутри салона машины, датчик должен жестко крепиться к основанию.

Подключение проводки

Схема подключения предусматривает отдельную коммутацию жгута блока автоматического запуска, кабелей модуля центрального замка и основного разъема процессорного блока. Сенсоры удара и антенный блок оснащены отдельными жгутами с коммутационными штекерами. При установке головного блока на машинах с автоматической трансмиссией необходимо разрезать перемычку, обеспечивающую работу автозапуска. На технике с ручной коробкой кабель остается замкнутым.

Читать дальше: Газовое оборудование на ниву шевроле отзывы владельцев

Добавление нового пейджера X3

  1. Установить ключ зажигание в положение «Выкл».
  2. Нажать кнопку OVERRIDE.
  3. Включить зажигание.
  4. Нажать на кнопки брелока с маркерами «закрытый замок» и «открытый замок», пока не прозвучит сигнал сирены. Для первого коммуникатора будет соответствовать один сигал, для второго — два и т. д.
  5. После этого следует выключить зажигание. Фары должны мигнуть 5 раз, что будет свидетельствовать об успешной записи коммуникаторов в память охранной системы. Этой процедуре нужно подвергнуть все пульты, которые планируется использовать в будущем.

Выход из режима прописи произойдет после 15 секунд бездействия.

Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

Основные неисправности автозапуска, причины и способы устранения

Когда автозапуск перестал работать после нормального функционирования, можно выполнить следующие действия:

  1. Поменять батарейки в брелке, скорее всего, причина в них.
  2. Затем производится разбор коммуникатора и его ремонт при необходимости. Меняются поврежденные кнопки, перепаиваются вздутые конденсаторы. Если пульт падал в воду, необходимо извлечь из него плату и просушить ее в теплом и сухом месте.
  3. Возможно, автомобиль находится в районе с выраженными радиопомехами.
  4. Иногда происходят сбои в работе охранной системы и нужно настроить автозапуск еще раз.
  5. Неисправность пульта или разряд батареек в брелоке. В первую очередь надо убедиться в работоспособности элементов питания и выполнить их замену, если они вышли из строя.
  6. Повреждение проводников или окисление контактных элементов на одном из конструктивных устройств автосигнализации. Нужно проверить все компоненты противоугонной системы, в частности, их проводники. Если на кабеле стерлась изоляция, его необходимо менять, окисленные контакты подлежат очистке или перепайке. При замене следует использовать провода с аналогичным сечением. Чтобы не допустить быстрого износа электроцепей, их рекомендуется дополнительно обмотать изолентой.
  7. Поломка температурного контроллера. При такой проблеме двигатель не сможет заводиться только по температуре воздуха, в остальных случаях старт будет осуществляться успешно. Требуется проверка датчика и его проводов, если кабель поврежден, электроцепь меняется на новую. Возможная причина может состоять в попадании капель влаги на разъем, тогда устранить проблему позволит просушка колодки.
  8. Если перечисленные действия не помогают, следует обратиться к специалисту для перепрограммирования системы.

Если автозапуск Tomahawk не работает изначально, возможны следующие причины:

  1. В модели X5 были некорректно внесены настройки для брелка-пейджера. Их можно самостоятельно перенастроить.
  2. В процессе установки была допущена ошибка. Некорректный монтаж блока управления или других конструктивных элементов противоугонной системы. Помимо микропроцессорного модуля, неверно могли быть смонтированы датчик температуры, а также реле автозапуска. Если один из компонентов неверно подключен, автозапуск не будет работать вовсе или начнет функционировать некорректно. Требуется диагностика правильности установки всех деталей и их переподключение при необходимости.
  3. Конфликт штатного иммобилайзера с блокиратором противоугонной системы. Чтобы решить проблему, потребуется дополнительно установить модуль обхода иммо.

 Загрузка …

Брелок

В сервисном мануале представлены все нюансы касательно настройки коммуникатора. Перед осуществлением задачи необходимо убедиться в том, что в брелке установлены рабочие батарейки.

Значение кнопок

Обозначение индикаторов на коммуникаторе

Описание назначения клавиш:

  1. Кнопка активации и выключения режима защиты, выполнена в виде закрытого замка.
  2. Для автоматического пуска ДВС и управления этой опцией применяется клавиша со значком ключа.
  3. Для управления дверным замком багажного отсека используется кнопка с индикатором открытого багажника.
  4. Клавиша со значком в виде громкоговорителя используется для активации и отключения беззвучного режима защиты.
  5. Кнопка для настройки параметров и активации подсветки со значком F.

Для настройки различных команд может потребоваться нажимать на кнопки коммуникатора длительно либо коротким кликом. Также с этой целью используются сочетания клавиш. Вся эта информация подробно указывается в инструкции по эксплуатации Tomahawk TW 9010. Настройка сигнализацией осуществляется с использованием основного пульта, но для управления может применяться и дополнительный.

Настройка брелка

Перед выполнением настройки необходимо привязать коммуникатор к микропроцессорному блоку. Без этого регулировка параметров и управление противоугонной системой будет невозможным.

Как записать брелок в память Tomahawk TW 9010?

При выполнении этой задачи из памяти микропроцессора будет удалена вся информация о старых коммуникаторах:

  1. Ключ устанавливается в выключатель зажигания в режим On. Мотор заводить не нужно.
  2. Сервисная кнопка Оверрайд зажимается до момента, пока сирена не воспроизведет четыре звуковых сигнала.
  3. Затем клавиша отпускается.
  4. Одновременно на коммуникаторе необходимо кликнуть по клавишам открытия багажного отсека и беззвучной охраны. Эти кнопки зажимаются до появления сигнала. Если прописывается основной коммуникатор, то сирена сработает один раз, дополнительный — дважды, третий — четыре и т. д.
  5. Затем надо подождать шесть секунд, чтобы сигнализация вышла из режима привязки. В течение этого времени нельзя кликать по кнопкам брелка либо трогать ключ в замке.

Пользователь Данил Андреев рассказал о самостоятельной привязке нового брелка к блоку управления сигнализации Томагавк 9010.

Как настроить функции?

Для регулировки параметров опций необходимо использовать сочетания клавиш:

  1. Одновременный клик по первой и пятой кнопкам позволит активировать энергосберегающую функцию.
  2. Пятая клавиша предназначена для активации и отключения подсветки.
  3. Клик по второй и пятой кнопкам позволит изменить режим оповещения автовладельца. При каких-либо событиях водитель будет предупреждаться посредством вибрационного либо звукового сигналов.
  4. Если зажать клавишу под номером 5, это позволит активировать настройку часов, таймера либо будильника.
  5. Нажатие четвертой и пятой кнопок, в зависимости от количества, позволит активировать работу таймера на время от 10 до 120 минут.
Популярные статьи  Признаки неисправности датчика детонации: на что обратить внимание и как устранить проблему

Настройка кнопкой Override

Некоторые функции можно регулировать с использованием клавиши Оверрайд:

  1. Ключ вставляется в замок, производится активация зажигания.
  2. Клавиша кликается шесть раз. Это позволит автовладельцу зайти в режим программирования параметров.
  3. Затем зажигание отключается. Если функция выбрана, то диодная лампочка будет моргать, а сирена воспроизведет звуковой сигнал шесть раз.
  4. С использованием клавиши производится изменение опции последовательными кликами.
  5. Чтобы назначить определенный параметр, используются все клавиши коммуникатора, кроме пятой. При каждом клике кнопкой сирена будет воспроизводить звуковой сигнал.

Как сбросить настройки?

Для сброса всех параметров до заводских выполняются следующие действия:

  1. Автовладелец входит в режим программирования в соответствии с описанной схемой. Для этого на клавишу надо нажать 10 раз.
  2. Производится отключение зажигания. Когда сирена издаст звуковой сигнал, кнопка кликается один раз.
  3. Затем нажимается первая клавиша коммуникатора.
  4. Производится активация и отключение зажигания. Если настройки будут успешно сброшены, световая сигнализация сработает пять раз.

Канал «Шер Тигр» рассказал о самостоятельном сбросе настроек противоугонной системы Томагавк.

Подключение без автозапуска

Автоматический запуск нужен, чтобы реализовать автопрогрев двигателя. Будем считать, что владельцу последняя из опций не требуется. Установка и монтаж автосигнализаций, вне зависимости от их бренда, в этом случае упрощается. Сейчас будет рассмотрено, как перед монтажом сигнализации Tomahawk подготовить штатные разъемы. Читайте внимательно.

Штатные модули ВАЗ-2110, подготовка

Корпус «торпедо» скрывает два электрических разъема. В них вам понадобятся 4 провода:

Разъемы под торпедо

В текстовом виде эти цифры приводились раньше. А сейчас заметим, что автосигнализация должна получать сведения о том, открыты ли двери. Поэтому, вам будут нужны еще 4 контакта:

Электрический ответвитель

Силовые шнуры, напротив, желательно будет паять. Так поступают с «зелено-желтым» и «зелено-черным» проводом, идущим от модуля сигнализации Tomahawk к поворотникам.

Установка автосигнализаций – не такое уж сложное занятие. Но нужно знать, где и что в автомобиле находится. Штатные разъемы выглядят так:

2 клеммника, белый и красный

Здесь «синий» и «сине-белый» шнуры подключены к поворотникам, «желтый» – к таходатчику. Четыре «важных» провода, идущих от разъема БСК-модуля, вы найдете сразу. Кстати, к сигнализации Tomahawk их подключают не напрямую, а через блокирующие диоды. Аноды 4-х диодов скручивают, и подключают их к «сине-черному» кабелю.

Любая автосигнализация подключается к концевикам дверей не через обычные диоды, а через диоды Шоттки. Подойдут, например, детали с маркировкой 1N4001 и т.п.

Если говорить о подключении центрального замка, известной является схема, рекомендуемая самим изготовителем автосигнализаций:

Стандартный вариант подключения ЦЗ

Но читая отзывы, можно понять, что на ВАЗ-2110 все выглядит проще. Чтобы управлять ЦЗ, на «белый» либо на «коричневый» провод подается нулевой потенциал:

Модуль управления ЦЗ, ВАЗ-2110

Значит, эти кабели можно подключить к проводам, идущим с 6-контактного разъема Tomahawk tw 9010:

Упрощенный вариант, ЦЗ и сигналка

Реализовав упрощенный вариант, нежелательно будет подавать противоречивые команды: сдвигая «собачку» вниз, нельзя, взяв брелок, нажимать кнопку UNLOCK (открыть).

Как поступить с зажиганием

В комплекте с оборудованием Томагавк поставляется блокирующее реле. Подключают его согласно схеме:

Подключение к замку зажигания

Маркировку шнуров сокета изготовители не приводят. Но кабель, подключаемый со стороны замка, можно определить по срабатыванию реле:

Разъем (сокет) блокирующего реле

К коричневому шнуру подключают «минус 12 Вольт», а плюсовое напряжение по очереди подают на силовые кабели.

Автосигнализация, о которой идет речь, подключается к реле одним кабелем («черно-желтым» из главного разъема). Но установку проводят, когда все соединения уже выполнены.

Клеммник замка зажигания ВАЗ-2110

Здесь к третьему контакту клеммника подходит силовой шнур, который разрывают. А четвертый контакт надо соединить с «желтым» кабелем, к которому автосигнализация подключается через штатный разъем.

Все оборудование Томагавк обладает свойством: если основной блок выйдет из строя, реле все равно проводит ток. Но если его отключить, то есть вынуть из сокета, завести двигатель будет нельзя. Так что, выполняя установку, позаботьтесь о надежном креплении сокета реле. Последнее верно не только для систем бренда Томагавк, но и для другого блокирующего оборудования.

Слаботочные цепи и основной разъем

Основной блок охранной системы Томагавк снабжен несколькими разъемами:

Модуль сигналки tw-9010

Как поступить с 6-контактными клеммниками, рассмотрено выше. А чтобы в последствие настроить систему, подключите антенный блок, кнопку Override и светодиод. Теперь поговорим о подключении основного клеммника.

Перемычку, установленную на главном блоке, разрезают затем, чтобы блокировать автозапуск при включенном «ручнике». Если автозапуск не используется, перемычку оставьте. Провода основного разъема подключают так:

Разъем tw-9010 в ВАЗ-2110

Синими крестиками отмечены факультативные подключения. Например, вы не используете датчик капота, а система Томагавк считает, что он закрыт.

Tomahawk 9020

Сигналка TZ 9020 относится к среднему классу, отличается высоким качеством и надежностью. Модель позволяет использовать различные режимы охраны с разными способами оповещения и реагирования на попытку угона. Кроме того, у нее есть функция блокировки реле двигателя. Если преступник проник в авто и завел его, то система сразу реагирует и посылает сообщение на брелок. Владелец сможет отключить двигатель.

Руководство владельцу

В комплект сигнализации входит руководство, содержащее инструкцию по установке, настройке и эксплуатации. Даже автолюбители без опыта смогут разобраться в схемах и установить, запрограммировать или перепрограммировать сигнализацию своими руками.

Основные функции системы

Модель TZ 9020 имеет все стандартные функции, которые устанавливаются на сигнализации Tomahawk.

Кроме того, в ней реализованы дополнительные возможности:

  • запуск двигателя на расстоянии;
  • система реагирует на расстоянии до 1,2 км;
  • есть датчики удара, вибрации;
  • предупреждение об открытых дверях;
  • получение оперативной информации о состоянии охраны и показателей датчиков;
  • предотвращение ложного срабатывания;
  • возможность постановки на охрану разными способами и в различных режимах.

Большой плюс системы TZ 9020 то, что при ее покупке водителю выдается индивидуальный код. Это дает дополнительную защиту, так как кодграббер его не распознает. Автозапуск дает возможность с помощью брелока прогреть двигатель и салон зимой, а летом включить кондиционер.

Томагавк 9010: инструкция по эксплуатации сигнализации TomahawkОхранная система Tomahawk 9020

Как подключить сигнализацию без автозапуска

Отсутствие функции запуска двигателя автоматически значительно упрощает процедуру монтажа противоугонной системы. Для подключения пользователю потребуются контактные элементы положения дверей, а также выключателя зажигания.

Подготовка устройства

Для подготовки системы производятся следующие действия:

  1. В электроцепь зажигания выполняется монтаж дополнительного реле и предохранительного устройства.
  2. Устанавливается микропроцессорный модуль управления сигнализацией.
  3. Производится монтаж контроллера удара, а также трансивера.
  4. К управляющему модулю Томагавк 9010 подсоединяются импульсы выключателя зажигания и положений дверей. Подключение электролиний световой сигнализации осуществляется параллельно сирене.

Работа с зажиганием

Если используется реле блокировки системы зажигания, то при подключении нужно использовать электросхему:

Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

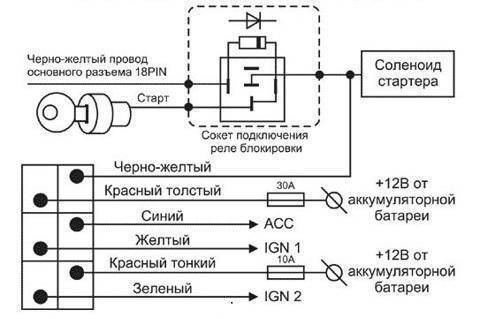

Схема запуска двигателя с использованием блокирующего реле

Слаботочные цепи и основной разъем

Прокладка слаботочных электролиний противоугонной системы Томагавк 9010 производится так:

  1. В автомобиле отключается питание, для этого надо обесточить аккумулятор.
  2. Производится подключение основных элементов к микропроцессорному устройству. Имеются в виде трансивер с антенным адаптером, светодиод, а также контроллер чувствительности.
  3. К основной колодке блока управления подсоединяются контактные элементы капота и датчиков дверей.
  4. Электроцепи контроллера температуры и давления моторной жидкости соединяются с приборной комбинацией. Для подключения используются контакты соответствующих датчиков.
  5. После того как соединение будет завершено, с помощью тестера выполняется проверка всех цепей.

https://youtube.com/watch?v=VGo1gEhi2Ks

Сигнализация Томагавк: особенности

Неплохие технические характеристики и отличное соотношение цена- качество делают сигнализацию Томагавк востребованной. Автомобильные сигнализации Tomahawk оснащены обратной связью и многофункциональным дистанционным запуском двигателя.

Популярные статьи  Компьютерная диагностика автомобиля

Основной брелок с пятью кнопками имеет жидкокристаллический дисплей, а вспомогательный с четырьмя кнопками имеет дополнительный индикаторный диод. Брелки, оснащенные передатчиками (приемопередающими устройствами), работают на частоте 434 Mhz. С учетом того, что мощность передатчиков не превышает 7-10мВт, разрешение на использование частотного диапазона не требуется.

Автозапуск Томагавк 9010: комбинация кнопок, дистанционный запуск двигателя с брелка

В большинстве регионов России зимой наблюдаются сильные заморозки. В подобных условиях, после длительного простоя завести двигатель проблематично. Опция автоматического запуска позволяет автомобилисту оставить машину на парковке и не беспокоиться о необходимости утреннего прогрева. Благодаря настройке режимов можно добиться нужной периодичности пуска и времени подогрева силовой установки.

Обычно с конвейера модуль настраивается на ежечасное включение и работу в течение 5 минут. На практике условия актуальны, если в боксе или на парковке имеется температура менее -25 градусов Цельсия. В более комфортных условиях, частая периодичность не нужна и пользователю предоставляется возможность определить интервал и время самостоятельно.

В заводской инструкции указывается, как включить автозапуск с брелка при использовании автоматической коробки или на МКПП.

Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

Что делать, если брелок не работает?

Причины, по которым сигнализация не реагирует на нажатия кнопок, а также способы их устранения:

  1. Неправильно установленная батарейка в заднем отсеке. Если нарушена полярность, то ремонт устройства не потребуется — нужно только поменять расположение элемента питания.
  2. Источник питания в коммуникаторе разрядился. При такой проблеме снижается качество передающегося сигнала и команды могут выполняться через раз. Устранение неисправности заключается в замене элемента питания.
  3. Внутренние компоненты пульта окислились или засорились. Корпус коммуникатора на Томагавк 9010 водопроницаемый и негерметичный, поэтому внутрь может попадать влага или пыль. Чтобы устранить проблему, необходимо разобрать пульт и очистить его, используя ватные палочки или салфетки. Если это не помогло, то потребуется прозвонить тестером все контакты и соединения на схеме, все поврежденные элементы должны быть перепаяны.
  4. Если пульт нестабильно работает после падения, то нужно убедиться в целостности его корпуса и внутренних деталей. В результате удара на брелоках Томагавк 9010 чаще всего повреждается кварц. Потребуется разобрать устройство, визуально убедиться в целостности платы и прозвонить контакты коммуникатора мультиметром. Если кварц отсоединился, то его контактные стыки нужно перепаять и приклеить к схеме с использованием термопасты.
  5. Клавиши пульта стали залипать. Если после нажатия на кнопку она не возвращается в исходное положение, то «клик» может расцениваться блоком управления как продолжительный. Проблема заключается в загрязнении клавиш, поэтому их нужно протереть снаружи спиртовым раствором или зубной щеткой. При серьезных загрязнениях корпус разбирается, также нелишним будет прозвонить цепь. Если кнопка повреждена, ее нужно поменять на новую.
  6. Неисправность пульта может быть связана с электромагнитными помехами в зоне, куда попал автомобиль. Это часто происходит рядом с крупными промышленными предприятиями, режимными и военными объектами, трансформаторными подстанциями, аэропортами и т. д.

Особенности настройки

Чтобы сигнализация правильно работала, нужно перед настройкой отрегулировать датчики:

  1. Для начала найти датчик, уже установленный в салоне (как правило, прибор располагают под передней панелью).
  2. Снять сигнализацию с охранного режима. Только после этого открывается доступ к программированию.
  3. В шкале чувствительности всего несколько уровней, от 0 до 10. Если установлены заводские настройки, показатель находится на четвёртом-пятом уровне.
  4. Степень восприятия датчиком следует увеличивать постепенно. По мере ругелирования нужно проводить проверки того, как и при каких уровнях работают устройства.

Как настроить и перепрограммировать брелок

В соответствии с техническим мануалом настройка коммуникатора осуществляется так:

  1. В брелок устанавливается рабочая батарейка.
  2. Ключ помещается в замок, выполняется включение системы зажигания.
  3. Кнопка «Валет» нажимается и удерживается. Пользователю нужно заранее узнать, где располагается этот элемент (обычно установщики маскируют его, обмотав изолентой).
  4. Если охранный комплекс вошел в меню привязки и настройки, сирена должна издать четыре звуковых сигнала.
  5. Кнопка сервисного режима обслуживания отпускается.
  6. На коммуникаторе одновременно нажимаются клавиши с двумя замками и ключом. Если сирена сработает одиночным сигналом, это указывает на успешную привязку пульта. Для выхода из меню настройки пользователю нужно не предпринимать никаких действий на протяжении шести секунд.

Как настроить автозапуск

Особенности постановки двигателя на прогрев автоматически по команде:

  1. На пульте необходимо «кликнуть» на клавишу со значком ключа.
  2. Если старт мотора произойдет без сбоев, то сирена издаст тройной звуковой сигнал, а внешние световые устройства трижды моргнут.
  3. На экране пульта появится значок с надписью «SE», а также индикатор дыма из выхлопной трубы.

Нюансы настройки автозапуска по времени:

  1. Чтобы мотор стартовал через временные интервалы, по таймеру, необходимо одновременно нажать кнопки зачеркнутого рупора и ключа. Эти клавиши на пульте удерживаются в течение нескольких секунд, пока сигнализация не сработает сиреной. Успешное включение опции сопровождается появлением на брелоке значка в виде будильника.
  2. Пуск силового агрегата будет осуществляться ежедневно во время, когда пользователь произвел старт.
  3. Если надо настроить работу таймера, то в течение пяти секунд после включения опции надо нажать одну из кнопок пульта. Если старт производится каждый час, «кликается» клавиша с замком, 2 ч. — с ключом, 4 ч. — с открытым багажником. Для пуска мотора с временным интервалом 12 часов нажимается кнопка с индикатором в виде зачеркнутого рупора.
  4. Если требуется отключить опцию, одновременно нажимаются клавиши с перечеркнутым громкоговорителем и ключом.

Старт силового агрегата по температуре производится так:

  1. Включение опции осуществляется одновременным нажатием на кнопки с открытым багажным отсеком и ключом. Габаритные огни или аварийная сигнализация должны моргнуть один раз, также одиночный сигнал издаст сирена. При успешном старте на брелоке появится индикатор в виде термометра, а также отобразится температура пуска. Также коммуникатор должен воспроизвести мелодию.
  2. С помощью клавиш брелока можно настроить температурный режим для пуска, он может составить от -5 до -30 градусов.
  3. Чтобы отключить опцию, надо зажать и удерживать кнопки с ключом и открытым багажником. Фары автомобиля моргнут дважды.

Видео: настройка автозапуска на Томагавк 9010

Пользователь Олжас Жайлаубай снял ролик, в котором наглядно показал процесс настройки автоматического старта мотора на машине с противоугонным комплексом Томагавк.

Как сбросить настройки на заводские

Сброс или возврат к заводским параметрам позволит устранить некоторые программные неисправности в работе сигнализации Томагавк 9010.

Подробнее о том, как произвести сброс на заводские настройки Томагавк 9010:

  1. В автомобиле включается система зажигания.
  2. Кнопка аварийного режима обслуживания сигнализации нажимается 10 раз.
  3. Система зажигания в авто отключается. Сирена должна подать десять звуковых сигналов.
  4. Чтобы сбрасывать и обнулять параметры, кнопка аварийного режима «кликается» единожды.
  5. На коммуникаторе нажимается кнопка со значком в виде ключа.
  6. Производится включение зажигания. Внешние световые приборы должны мигнуть пять раз.

Аварийное отключение

Для аварийной деактивации охранной системы выполняются следующие действия:

  1. В машине включается система зажигания. Включится сирена и аварийная сигнализация, поскольку сработает режим тревоги.
  2. Кнопка сервисного режима обслуживания нажимается 4 раза.
  3. Зажигание отключается. При успешной деактивации световые приборы моргнут дважды.

Правила установки своими руками

Порядок подключения едины и распространяются на все модели и марки автомобилей: на ВАЗ 2114, 2107, 2110, Приору, Honda CRV rd1, Лексус rx300, Тойоту Пассо, Мазда Демио dw3w и др

При установке охранной системы самостоятельно особое внимание уделите следующим позициям

  1. Все подключения выполняйте согласно схеме, приложенной в руководстве пользователя.
  2. Тщательно продумайте расположение основного блока управления сигнализацией, от которого зависит безопасность вашего транспортного средства. Разместите его в труднодоступном месте, чтобы угонщикам тяжело его было найти и отключить. Таким же образом установите и кнопку «Оверрайд», но учтите, что она должна быть доступна для аварийного отключения охранной системы и её настройки.
  3. Ответственно отнеситесь к соединению проводов с бортовой сетью автомобиля. Скрутки надёжно заизолируйте, используя термоусадку.
  4. Расположите светодиодный индикатор на приборной панели или на стойки лобового стекла.
  5. Датчик удара установите ближе к центру машины для точной регистрации вибраций и колебаний кузова.
  6. Для увеличения дальности приёма радиосигнала антенный блок установите как можно выше (в верхнем углу ветрового стекла).
Популярные статьи  Не переключается коробка автомат: признаки и причины

Также у нас есть инструкция по применению брелка Томагавк 9010.

Инструкция брелка: функции, совместимость

Два пейджера снабжены сигнализацией Tomahawk TZ 90 10.

  1. Главный пейджер — имеет 5 кнопок управления и оснащен ЖК-дисплеем.
  2. Дополнительное кольцо для ключей — содержит один сигнальный диод и 4 кнопки, отвечающие за основные функции.

Коммуникаторы работают на частоте 434 МГц при мощности передатчика 7-10 мВт. Эти параметры обеспечивают стабильную работу устройства. Также из-за малой мощности передатчика не требуется специальной лицензии на использование частоты. Работа в густонаселенных районах (мегаполисах) составляет до 100 метров, что впечатляет, учитывая сильные нарушения.

Одним из недостатков является то, что оба передатчика запрограммированы с использованием стандартной FM-модуляции. Этот фактор предполагает возможность перехвата импульсов, но система защиты от захвата должна предотвратить этот процесс.

OEM-коммуникаторы контролируют основные функции противоугонной системы.

  1. Включение и выключение режима безопасности с сиреной или без нее.
  2. Отключение вторичного иммобилайзера. Дополнительная опция — обязательная часть пакета. При необходимости он может быть отключен пользователем.
  3. Полный контроль замков вне зависимости от положения зажигания и режима работы двигателя.
  4. Пошаговая проверка запорных элементов автомобиля.
  5. Возможность подключения дополнительных устройств к дополнительным каналам.
  6. Настройка и контроль дистанционного запуска трансмиссии. Полная калибровка требует времени, но того стоит.
  7. Доступность нейтральной программы — подготовка к удаленному запуску двигателя.
  8. Индикация и мониторинг состояния устройства.
  9. Дисплей с подсветкой. Доступно только с экраном LSD.
  10. Независимое управление замками дверей и крышкой грузового отсека.
  11. Возможность искать машину на стоянке (сигнал на клаксон и светофор).
  12. Ручное программирование опций радио.
  13. Дистанционное управление чувствительностью зон датчика удара.
  14. Удаленная активация противоугонного и противоугонного режимов.
  15. Удаленный запуск тестовых и сервисных процедур.
  16. Позвоните владельцу автомобиля.

Широкий набор настроек и режимов работы обеспечивает полную функциональность системы охранной сигнализации и защиты вашего автомобиля. Управление очень четкое, значки на пульте дистанционного управления сделаны интуитивно понятным образом. Однако некоторые элементы необходимо декодировать. Вы можете увидеть подробные фотоинструкции по использованию элементов управления.

Стоит отметить, что большинство сигнализаций «Томагавк» имеют съемные брелки для ключей. Версия Tomahawk TZ 9010 на 99% совместима с версией SL-950. Также условно совместимы детали ближайших аналогов:

Внимание! Имеющиеся аналоги не обеспечивают стопроцентного контроля над всеми опциями системы безопасности. Для достижения наилучших результатов приобретите подлинный ключ.. Если на пульте дистанционного управления должна быть включена только сигнализация, нажмите кнопку 4 на пульте один раз

Включится сирена, дверь будет заблокирована, а пульт покажет, что активен беззвучный режим.

Если на пульте дистанционного управления должна быть включена только сигнализация, нажмите кнопку 4 на пульте один раз. Включится сирена, дверь будет заблокирована, а пульт покажет, что активен беззвучный режим.

Чтобы снять с охраны, нажмите кнопку 1 на пульте дистанционного управления. Это будет подтверждено двойным миганием габаритных огней и двойным звуковым сигналом, если бесшумный режим не был установлен. Значок разблокировки появится на дисплее пейджера, и загорится внутреннее освещение.Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

Таблица совместимости

Определение совместимости моделей автосигнализаций Tomahawk по брелку возможно с использованием специальных таблиц.

Полные аналоги

Полный аналог брелка сигнализации Томагавк позволит полноценно управлять всеми функциями противоугонного комплекса.

Модель Совместимость с другими сигналками
Х3 Допускается применение пульта от модели Х5, и наоборот
D700 Полная совместимость с коммуникаторами от противоугонных комплексов D900, и наоборот
TW 7000 Для управления этой модели противоугонной системы подойдут коммуникаторы от сигнализаций Томагавк TW 9000 и TW 9010
TW 7010 Вместо брелка от этой модели сигналок можно использовать коммуникаторы от TW 9020, TW 9030 и LR 1010
TW 7100 К этой сигналке подойдет только пейджер от модели TW 9100
TW 9010, 9000 При потере этих коммуникаторов полным аналогом будет пульт от сигналки TW 7000
TW 9020 Для управления этой моделью противоугонных комплексов подойдут коммуникаторы от TW 7010, TW 9030 и LR 1010
TW 9030 К данной модели подойдут брелки от TW 7010 и 9020
TW 9100 Полная совместимость с коммуникаторами TW 7100
LR 950 Эта модель обладает полной совместимостью по корпусу и расположению кнопок, а также их назначению с коммуникаторами TW 9000, TW 9010 и т. д.
LR 1010 Данной модели подходят коммуникаторы TW 7010, TW 9020
CL 350 Пейджер от этой сигналки совместим с коммуникатором от CL 500, и наоборот
S 700 Для управления сигнализацией S 700 может применяться коммуникатор от TZ 9010
TZ 7010, TZ 9020 Подходят коммуникаторы от сигнализаций TZ 9030. Также две указанные модели являются совместимыми друг с другом
TZ 9010 Совместима с корпусом и назначением клавиш в коммуникаторе SL 950. Однако, эта модель получила полную совместимость с антенным адаптером только с сигналкой S 700
TZ 9030 Коммуникатор полностью совмещен в плане корпуса и расположения клавиш с брелками TZ 7010 и TZ 9020
Томагавк Z3 и Z5 Пейджеры от этих моделей взаимозаменяемые между собой. Для управления автосигнализациями могут применяться устройства от TZ 7010 и TZ 9020
Модель 9,3, а также 9,3 на 24 вольта Получила полную совместимость с сигнализациями 9,7, а также 9,7 КАН. Речь идет как о пульте и расположении клавиш, так и о антеннах
Томагавк 9,5 Полная совместимость с коммуникаторами 9,9
Томагавк 9,7 С коммуникаторами от моделей 9,3, а также 9,3 для автомобилей с бортовой сетью на 24 вольта. Кроме этих двух моделей, для управления сигналкой может использоваться коммуникатор от 9,7 КАН
Томагавк 9,9 Совместимость по антенне с моделью 9,5
G 9000 Допускается управление коммуникатором от G 9000 CAN, и наоборот

Канал Ремонтируем Сами рассказал о совместимости брелков Томагавк ТВ 9010.

Аналоги с разными корпусами

Допускается заменяемость некоторых моделей пультов сигнализаций Томагавк на аналогичные коммуникаторы, оснащенные разными корпусами.

Модель Совместимость с другими коммуникаторами
TW 9000, TW 9010, LR 950 Возможно применение коммуникаторов от сигнализаций для авто TW 7010, а также моделей Х3 и Х5, и наоборот
D 950 В случае потери или поломки коммуникатора допускается использование брелков от TW 9020, TW 9030. Кроме того, для управления этой моделью сигналки могут использоваться коммуникаторы без дисплеев от моделей TW 4000 и LR 9010. Допускается применение брелков Harpoon H1 и Н2

Для управления D 700 подойдут устройства в практически идентичном корпусе от моделей:

  • S 700;
  • TW 7000;
  • TW 9000;
  • TW 9010;
  • LR 950;
  • TZ 9010;
  • SL 950;
  • D900.

Аналоги с отличием в значках на кнопках

Отличительными моделями в клавишах и индикаторах, которые допускаются для замены при потере, являются брелки от TW 7000, S 700 и D 700. Коммуникаторы от этих сигналок могут быть заменены на аналогичные при потере.

Центр установки сигнализации рассказал о совместимости некоторых моделей коммуникаторов Томагавк с двусторонней связью.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
