Регулировка люфта рулевого механизма ВАЗ 2107

Увеличенный люфт руля ВАЗ 2107 — достаточно распространенная проблема, характерная для всего семейства “классики”. В большинстве случаев устранить неисправность можно самостоятельно, не прибегая к сложному дорогостоящему ремонту

Важно лишь правильно диагностировать и локализовать причины люфта в рулевом механизме

Ваз 2107 сильный люфт у руля! Что делать?

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

  • установить машину на ровную площадку;
  • проверить давление в шинах, при необходимости подкачать их;
  • выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

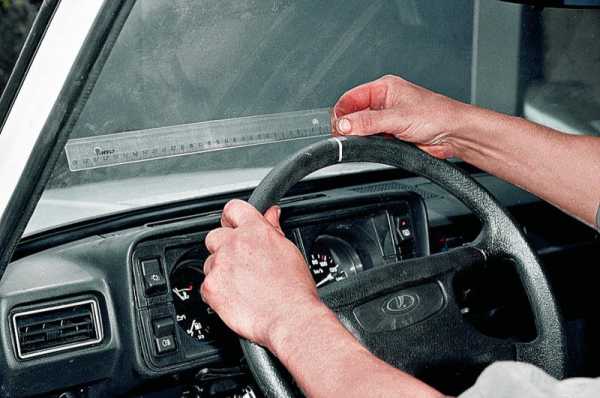

  • разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
  • плавно вращайте руль, пока напарник следит за положением передних колес;
  • как только колеса начнут смещаться, остановите вращение руля;
  • сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
  • плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
  • нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;

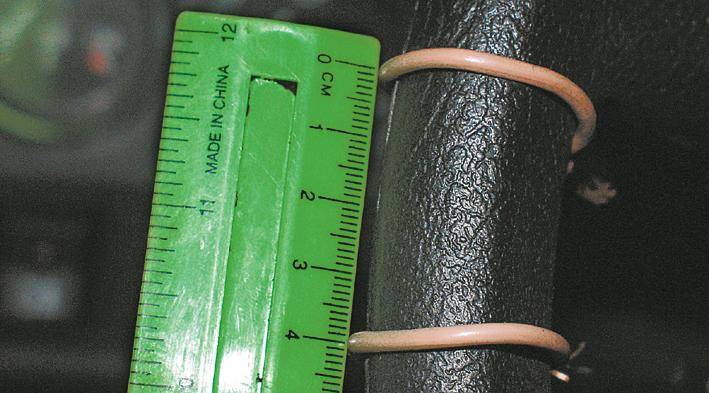

  • померяйте расстояние между метками по ободу колеса.

Ваз 2107 сильный люфт у руля! Что делать?

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Причины люфта руля ВАЗ 2107

Если вы заметили недопустимый люфт руля ВАЗ 2107, причины его могут заключаться в следующем:

  • не затянута центральная гайка крепления рулевого колеса на оси;

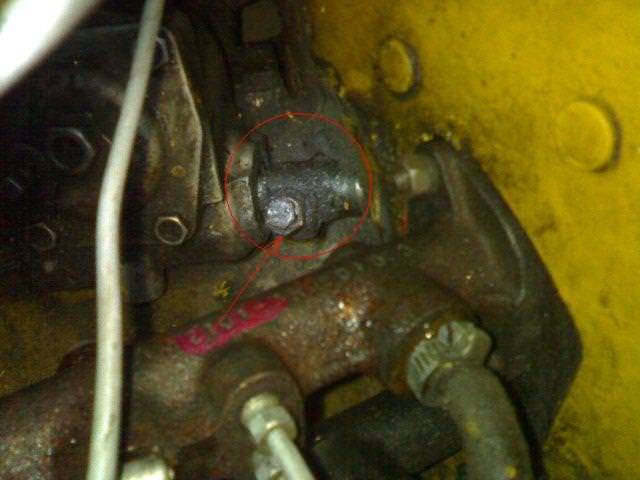

  • ослаблена гайка крепления рулевой колонки к редуктору;
  • не отрегулирован червячный редуктор рулевого механизма;
  • изношены втулки маятника рулевого механизма;

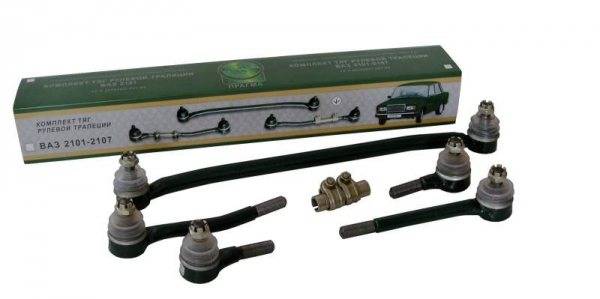

  • повреждены рулевые тяги или изношены их наконечники.

Все перечисленные проблемы требуют немедленного вмешательства. Иначе рулевой механизм может выйти из строя и машина потеряет управление.

Как убрать люфт руля на ВАЗ 2107

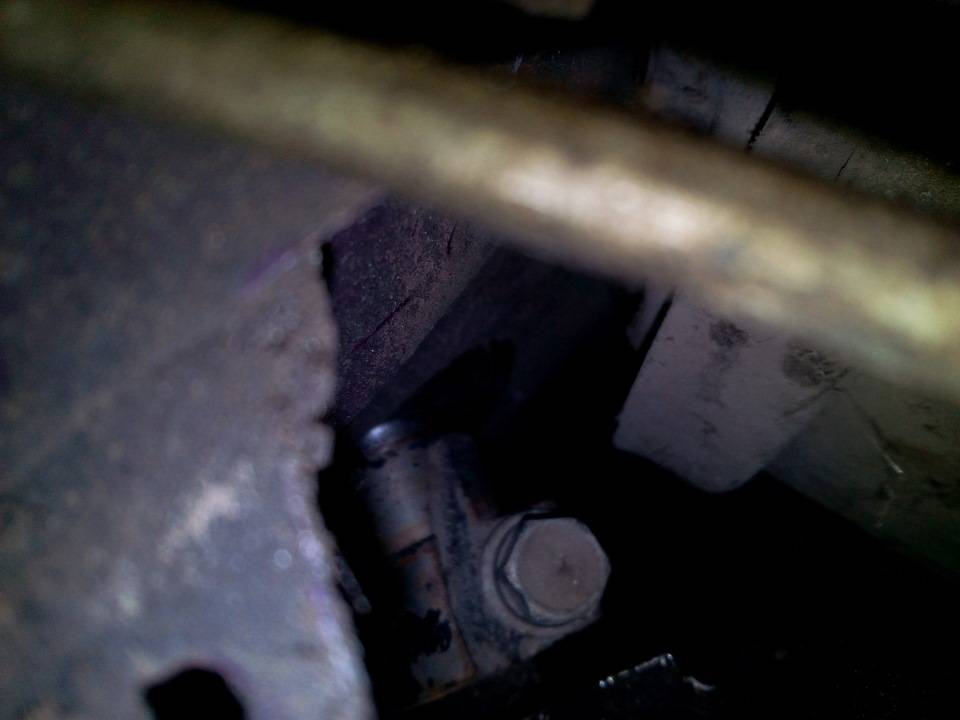

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма.

Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Регулировка люфта рулевого механизма ВАЗ 2107

Увеличенный люфт руля ВАЗ 2107 — достаточно распространенная проблема, характерная для всего семейства “классики”. В большинстве случаев устранить неисправность можно самостоятельно, не прибегая к сложному дорогостоящему ремонту

Важно лишь правильно диагностировать и локализовать причины люфта в рулевом механизме

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

  • установить машину на ровную площадку;
  • проверить давление в шинах, при необходимости подкачать их;
  • выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

  • разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
  • плавно вращайте руль, пока напарник следит за положением передних колес;
  • как только колеса начнут смещаться, остановите вращение руля;
  • сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
  • плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
  • нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
  • померяйте расстояние между метками по ободу колеса.

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Причины люфта руля ВАЗ 2107

Если вы заметили недопустимый люфт руля ВАЗ 2107, причины его могут заключаться в следующем:

  • не затянута центральная гайка крепления рулевого колеса на оси;
  • ослаблена гайка крепления рулевой колонки к редуктору;
  • не отрегулирован червячный редуктор рулевого механизма;
  • изношены втулки маятника рулевого механизма;
  • повреждены рулевые тяги или изношены их наконечники.

Все перечисленные проблемы требуют немедленного вмешательства. Иначе рулевой механизм может выйти из строя и машина потеряет управление.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма.

Популярные статьи  Почему темнеет антифриз в системе охлаждения автомобиля

Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

  • установить машину на ровную площадку;
  • проверить давление в шинах, при необходимости подкачать их;
  • выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

  • разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
  • плавно вращайте руль, пока напарник следит за положением передних колес;
  • как только колеса начнут смещаться, остановите вращение руля;
  • сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
  • плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
  • нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
  • померяйте расстояние между метками по ободу колеса.

Ваз 2107 сильный люфт у руля! Что делать?

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Неисправности редуктора рулевого механизма.

Редуктор ваз 2107 не нуждается в чрезмерном вмешательстве. Основное условие нормальной работы – наличие смазки. Скрипы или посторонние звуки в конструкции – это часто встречающееся повреждение. Так как в этой модели руль крепится к валу с помощью шлицов, затянутых гайкой, то в случае ослабления крепления, шлицы будут наиболее подвергнуты износу, а руль будет болтаться. Из крестовин карданного вала могут послышаться скрипы, которые появляются в результате износа деталей механизма или не хватает смазки.

Также, часто встречается поломка люфта руля. Карданный вал может сняться и как результат возникает зазор. Что бы отрегулировать рулевую колонку, предусматривают болт с контргайкой. Гайку оттягивают и вкручивают болт до того момента, пока люфт не придет в нормальное состояние. Затем эту гайку затягивают и фиксируют в нужном положении. Руль после этого процесса будет крутиться гораздо туже, но люфт будет уменьшен.

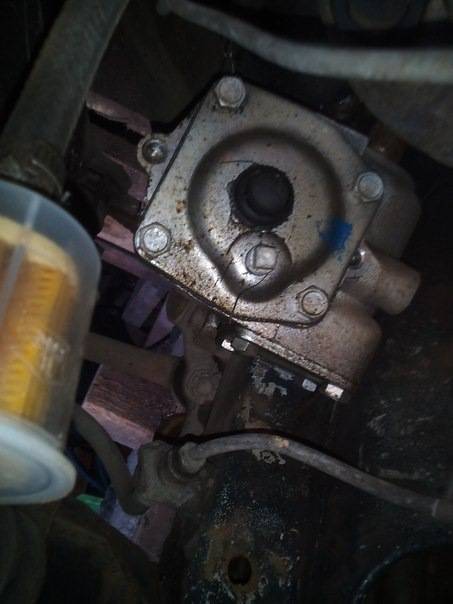

Рулевой редуктор ВАЗ 2107

Перед тем как начинать проверку неисправности рулевого механизма, при условии выявленных симптомов, нужно отрегулировать зацепление. В случае, если регулировка прошла безуспешно (например руль туго вращается, а люфт не исчез), то следует разобрать редуктор, чтобы найти неисправные или неработающие части механизма.

Признаки люфта в рулевой рейке

Возникновение люфта не определяют «на глазок», что вызывает сложности при попытках убрать неисправность. Однако заметить первые признаки его появления может только хозяин автомобиля. В этом случае вы можете наблюдать следующие симптомы, сигнализирующие о возможной проблеме:

  • Хруст во время поворота колес.
  • Невозможность удержания заданного направления, когда отпущен руль.
  • Возникновение стука в рулевом приводе во время проезда по неровным поверхностям.
  • Щелчки в рулевом колесе, когда изменяется направление движения.
  • Совершение произвольных маневров, которые не зависят от положения руля.
  • Вибрации во время движения.

Как убрать люфт в рулевой рейке? Нужно вовремя выявить проблему. При проведении диагностики необходимо тщательно рассмотреть механизм полностью, выявив наиболее слабые узлы. Существует большое количество факторов появления люфта, однако их все можно отнести к единой причине – неисправному взаимодействию деталей привода управления.

Это может быть:

  • Излишне сильно протянутая рейка.
  • Изнашивание зацепа «червяка» и зубчатой планки.
  • Повреждение деталей ходовой части – ступичных подшипников, рулевых тяг, наконечников.
  • Изнашивание зубцов шестерни или зубчатой рейки.
  • Несвоевременность замены жидкости в гидравлике.

Зачастую дефект не удается выявить вовремя, что приводит к необходимости полной замены рулевого механизма. Если показатель люфта является чересчур низким, управлять авто становится менее комфортно. При наличии сильного зазора для управления автомобилем приходится «ловить» его, то есть постоянно крутить рулевое колесо

Самой грозной опасностью является риск потери контроля над машиной, поэтому убрать неисправность – задача повышенной важности

Если люфтомер показывает небольшие отклонения от нормы, то с ними можно справиться самостоятельно. Однако конструкция отдельных моделей предполагает проведение ремонтных работ профессионалами в автомастерских.

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

  • установить машину на ровную площадку;
  • проверить давление в шинах, при необходимости подкачать их;
  • выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

  • разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
  • плавно вращайте руль, пока напарник следит за положением передних колес;
  • как только колеса начнут смещаться, остановите вращение руля;
  • сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
  • плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
  • нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
  • померяйте расстояние между метками по ободу колеса.

Ваз 2107 сильный люфт у руля! Что делать?

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

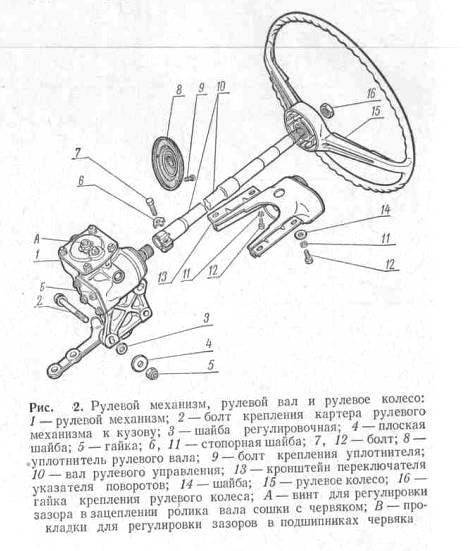

Замена рулевой колонки ВАЗ 2107

Замена рулевой колонки – занятие достаточно непростое, но вполне реализуемое самостоятельно при наличии определенного опыта ремонта авто. Понадобятся следующие инструменты:

  • Ключи на 17 (накидной и рожковый).
  • Торцовые головки на 17 и 30.
  • Рукоятка с трещоткой.
  • Монтировка.
  • Молоток.
  • Вороток.
Популярные статьи  Замена и прокачка гидрокомпенсаторов Нива Шевроле

Снятие колонки производится в следующем порядке:

  1. Отключить АКБ.
  2. Демонтировать рулевое колесо.
  3. Снять кожух рулевого вала.
  4. Снять колодку проводов с замка зажигания.
  5. Демонтировать замок зажигания.
  6. Демонтировать подрулевые переключатели.
  7. Извлечь рулевой вал, зажатый в колонке.
  8. При помощи головки на 30 и мощного воротка открутить гайку крепления рулевой колонки. Усилие затяжки здесь значительное, поэтому вороток должен представлять собой достаточно длинный рычаг. Если открутить не получается, можно удлинить вороток, надев на него отрезок трубы.
  9. Открутить 3 болта, крепящие колонку к кузову. Процедура это непростая – расстояние между деталями и кузовом слишком маленькое, болты сложно удерживать от проворачивания. Тут пригодится рукоять с трещоткой, которая ускорит процесс.
  10. Снять колонку с вала. Для этого необходимо сбить колонку со шлицов рулевой тяги, используя монтировку. Делать это необходимо рывками, упираясь ногами в кузов.
  11. Открутить и извлечь уплотнение вала, установленное снизу колонки.

После демонтажа старой колонки необходимо очистить от загрязнений посадочное место. Прежде чем устанавливать новую колонку, следует проверить состояние ее шарнирных соединений и игольчатых подшипников. Если все в порядке, можно приступать к монтажу, который производится в порядке, обратном снятию.

При установке новой рулевой колонки ВАЗ 2107 необходимо обратить особое внимание на то, чтоб все крепежные болты и гайки были хорошо затянуты. Учитывая, как важен данный узел для управления автомобилем, люфт, а тем более, проскальзывание шлицов рулевой колонки могут привести к трагическим последствиям

При установке рулевого колеса следует обратить внимание на положение его спицы. После завершения монтажа деталей и подключения колодки проводов к замку зажигания можно подключать аккумуляторную батарею

Замена колонки завершена

После завершения монтажа деталей и подключения колодки проводов к замку зажигания можно подключать аккумуляторную батарею. Замена колонки завершена.

Тюнинг рулевого управления ВАЗ-2107 требует от автолюбителя времени, средств, сил и определённых знаний. Однако, грамотно проведённые доработки в рулевой системе транспортного средства улучшают поведение машины на дороге, благодаря чему авто становится более манёвренным и контролируемым со стороны водителя.

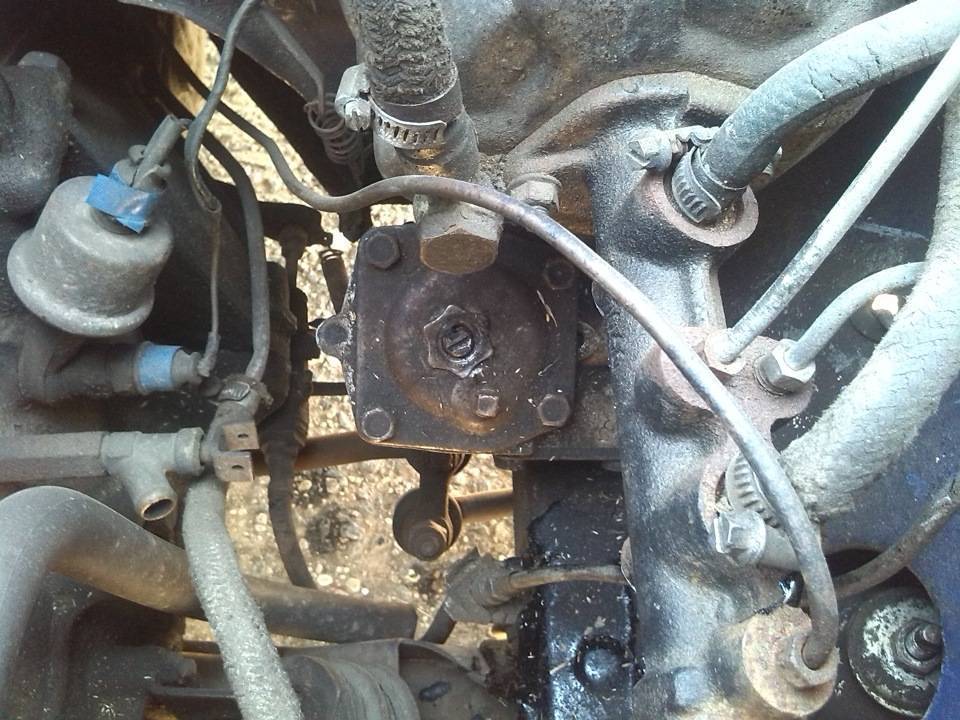

Как самостоятельно отрегулировать рулевой редуктор

В автомобилях классических моделей, таких, например, как ВАЗ 2107, основным элементом рулевого механизма является редуктор. Благодаря ему вращательные движения руля через систему тяг передаются передним колесам. Ремонт редуктора ВАЗ 2107 – явление достаточно редкое. Единственный случай – это замена рулевой червячной пары, в связи со значительным ее износом.

В остальных случаях можно обойтись стандартной процедурой технического обслуживания рулевой системы. Эти операции не представляют особой сложности и могут быть свободно выполнены своими руками. В рамках технического обслуживания заводом-изготовителем рекомендуется контроль уровня и периодическая замена масла редуктора рулевого механизма. Для этого снятие его с автомобиля не требуется, все операции выполняются без разборки.

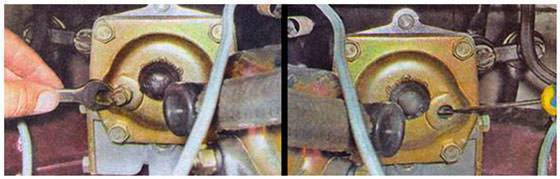

Контроль уровня выполняется при помощи тонкой чистой отвертки. Ключом на 8 откручиваем пробку и отверткой проверяем наличие масла. Его уровень должен быть чуть ниже заливного отверстия. Если уровень меньше необходимого, нужно долить масло.

Ваз 2107 сильный люфт у руля! Что делать?

Для замены необходимо в первую очередь слить старую смазку. Это можно сделать, выполнив снятие крышки редуктора рулевого механизма, которая крепится четырьмя болтами. После того, как все масло вытечет, крышку ставят на место, и через заливное отверстие заливают новое. На этом замена смазки в рулевой может считаться оконченной.

Кроме вопроса контроля масла, периодически рекомендуется проверять наличие люфта рулевого механизма ВАЗ 2107. При его наличии выполняется регулировка. Для работы понадобится большая плоская отвертка и ключ на 19. Желательно так же привлечь помощника, вдвоем работа будет выполнена намного быстрее.

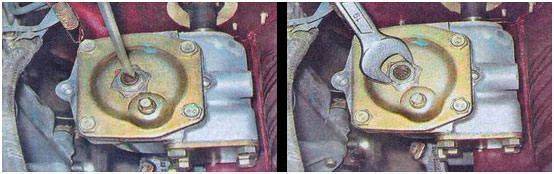

Для регулировки необходимо ключом на 19 отпустить контрящую гайку и плоской отверткой постепенно закручивать регулировочный винт. При этом помощник проверяет люфт, находясь в салоне автомобиля. После окончания регулировки, придерживая отверткой винт, фиксируем его положение при помощи контргайки.

Ваз 2107 сильный люфт у руля! Что делать?

Если регулировка для устранения люфта не помогла, значит червячная пара имеет слишком большой износ, и необходим ремонт. В таком случае решить проблему может только ее замена. Эту работу также можно выполнить своими руками, не прибегая к помощи специалистов.

Здесь уже потребуется полное снятие редуктора с автомобиля ВАЗ 2107:

  • Отсоединяют наконечники тяг рулевой системы – расшплинтовывают их и ключом на 22 скручивают гайки.
  • Отпускают хомут, которым крепится колонка и редуктор.
  • Откручивают три болта, которыми редуктор крепится к кузову.

Ваз 2107 сильный люфт у руля! Что делать?

Дальнейшее снятие и ремонт никаких затруднений не вызовет. Следует лишь помнить несколько основных правил:

  1. Червячная пара меняется комплектом, оба элемента одновременно.
  2. После разборки/сборки обязательно выполняется регулировка.
  3. Старую смазку лучше не заливать, а заменить новой.

После того, как ремонт окончен, редуктор собирается и устанавливается в обратной последовательности.

Как снять рулевое колесо ВАЗ 2107

Необходимость демонтировать руль может возникнуть по разным причинам. На том, когда и как это сделать, стоит остановиться более подробно.

Когда нужно снимать

Руль ВАЗ 2107 является довольно надёжной деталью, которую приходится снимать не так часто. В нём практически нет деталей, которые могут выйти из строя. Наиболее распространёнными причинами его демонтажа являются:

  • неполадки сигнальной кнопки. Проблема проявляется в невозможности пользоваться звуковым сигналом, что происходит из-за поломки контакта;
  • внешний вид. По мере эксплуатации автомобиля поверхность руля истирается. Чтобы скрыть следы износа автовладельцы применяют оплётки, но они не каждомупо душе. Такое изделие дополнительно увеличивает баранку в диаметре;
  • тюнинг. Если преследуется цель заменить руль на более современный и стильный, то без его демонтажа не обойтись;
  • ремонт. Снятие детали может понадобиться также при проведении некоторых видов работ с торпедой, приборной панелью или контактами звукового сигнала.

Демонтаж руля

Для снятия баранки на «семёрке» потребуются такие инструменты:

  • вороток;
  • головка на 24;
  • плоская отвёртка.

Процедура проводится в следующем порядке:

  1. Устанавливаем машину на ровную площадку так, чтобы передние колёса располагались ровно.
  2. Снимаем с АКБ минусовую клемму.
  3. Садимся на водительское сиденье и поддеваем отвёрткой мягкую вставку, расположенную по центру на руле.
  4. Головкой с воротком ослабляем гайку, но не откручиваем её до конца.
  5. Берёмся за колесо двумя руками и дёргаем его на себя. Если руль не удаётся стащить со шлицов, с обратной стороны постукиваем ладонями и сбиваем изделие с вала.
  6. Отворачиваем полностью гайку и снимаем рулевое колесо.

Видео: как снять руль на «семёрке»

Замена руля ВАЗ 2106-2107 Осторожно есть нюансы смотреть полностью Чтобы облегчить установку руля на место, перед демонтажем рекомендуется нанести метки на ступицу и вал

Замена крышки руля и контактного кольца

Иногда требуется замена деталей рулевого колеса (контактное кольцо, пружины или крышка), например, при их повреждении или неполадках. Для ремонта потребуется лишь крестовая отвёртка. Процесс состоит из таких пошаговых действий:

  1. Отворачиваем винты крепления крышки с обратной стороны руля.
  2. Для отворачивания двух средних винтов извлекаем заглушки.
  3. Демонтируем крышку и снимаем провода, идущие от контактного кольца.
  4. Снимаем пружины, переставляя их на новую крышку, если производится её замена.
  5. Для замены контактного кольца отворачиваем винты крепления и снимаем деталь.
  6. Производим замену кольца или крышки и собираем руль в обратной последовательности.
Популярные статьи  Как с «механики» перейти на «автомат»: общие правила

Установка руля

Перед обратной установкой руля необходимо смазать шлицы, например, смазкой Литол-24. Сборка выполняется в следующем порядке:

  1. Баранку надеваем на шлицы, совмещая нанесённые ранее метки. Если устанавливается новый руль, ставим его максимально ровно.
  2. Гайку вставляем в головку и накручиваем воротком на резьбу.
  3. Крепко удерживая баранку, затягиваем гайку.
  4. Устанавливаем на место клемму АКБ и пробуем проехаться около 50–100 м по дороге, где отсутствует другой транспорт. Это позволит убедиться, что руль установлен в правильном положении. Если он смещён, то откручиваем гайку и переставляем деталь, сместив её на 1 зубец в ту или иную сторону.
  5. Ставим на место накладку.

Если необходимо установить спортивный руль, то деталь сперва соединяется с переходником болтами, после чего насаживается на шлицы таким же образом, как было изложено выше.

Руль на ВАЗ 2107 приходится снимать не очень часто. Однако, если возникает такая необходимость, демонтировать деталь по силам для каждого владельца этого автомобиля. Для снятия потребуется минимальный набор инструментов, соблюдение пошаговых инструкций и немного времени.

Устройство и ремонт рулевой колонки на ВАЗ 2107

Одним из элементов автомобиля ВАЗ 2107, получившим в этой модели ряд улучшений в сравнении с предыдущими, является рулевая колонка. Чем же отличается ее устройство? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как в случае столкновения вал просто сгибается в месте шарнирного соединения, и не наносит серьезного вреда человеку. Также вал в ваз 2107 обзавелся подшипниками благодаря чему поворот руля требует намного меньше усилий.

Рулевая колонка ВАЗ 2107 состоит из вала с шарнирным соединением и редуктора с червячной передачей. Ремонт колонки – явление очень редкое. Если обеспечить своевременное техническое обслуживание этого узла, то он может никогда не понадобиться. К работам по техническому обслуживанию рулевой колонки относится смазка шарнира рулевого вала, подтягивание гайки крепления руля, замена масла и регулировка редуктора. Рассмотрим возможные проблемы, связанные с рулевой колонкой, и методы их устранения.

  1. Скрип в колонке
  2. Люфт рулевого колеса
  3. Снятие редуктора

Скрип в колонке

Как правило, скрип возникает из-за недостаточной смазки деталей вала – подшипников или крестовины. Лечится смазыванием, особых трудностей не вызывает, ремонт не требуется.

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

  • При помощи ключа на 8 выкручивается пробка заливного отверстия;
  • Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
  • При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Снятие редуктора

Устройство редуктора не позволяет выполнить его ремонт без снятия с автомобиля. Для того чтобы выполнить его снятие, необходимо:

  • Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются, затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
  • Раскрутить хомут, крепящий рулевой вал к редуктору.
  • Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.

Устройство редуктора не должно вызвать особых затруднений при его ремонте. Следует лишь учесть, что изношенные элементы, называемые червячной парой, меняются оба одновременно. После этого обязательно выполняется регулировка.

Устройство механизма

Ваз 2107 сильный люфт у руля! Что делать?

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

  • Механизм, который передает усилие водителя на исполнительные составляющие;
  • Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

  • Составного вала с карданной передачей;
  • Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
  • Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

  • Сошка;
  • Маятниковый рычаг;
  • Поворотные рычаги;
  • Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Наружные тяги включают в себя две части, что позволяет менять их размер, регулируя угол схождения.

Ваз 2107 сильный люфт у руля! Что делать?
Комплект рулевых тяг/наконечников для ВАЗ 2107

Принцип действия рулевого механизма выглядит так:

  1. Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
  2. По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
  3. Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
  4. Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
  5. От этого, в свою очередь, поворачивается вторичный вал;
  6. Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
  7. Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
