Меняем самостоятельно рулевые наконечники на Лада Калина

Содержание

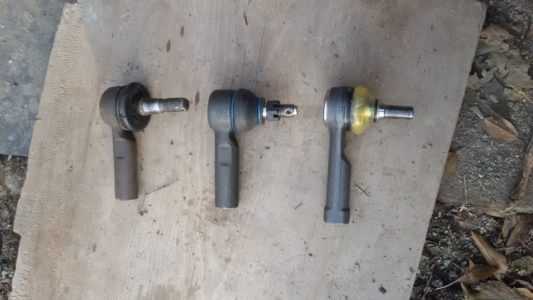

Какие рулевые наконечник выбрать

При выборе запчастей следует определиться, устанавливать заводские или аналоговые детали. Зачастую детали устанавливаемые с завода служат намного дольше, чем те, что мы устанавливаем на замену. Однако иногда даже оригинальные детали служат меньше положенного срока.

  • Левый рулевой наконечник 11180-3414057-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб
  • Правый рулевой наконечник 11180-3414056-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб

Неплохого качества и пользующиеся большой популярностью наконечники фирмы ТРЕК

  • Левый наконечник TR70-107 цена от 400 руб
  • Правый наконечник TR70-108 цена от 400 руб

Если нет возможности приобрести оригинальные заводские наконечники, можно выбрать аналоги:

  • HOFER HF 812002 цена от 700 руб комплект из 2 шт
  • БЕЛМАГ БM1118-3414056/57 цена от 800 руб комплект

Так же сразу комплектом из 2 штук можно приобрести наконечники фирмы ТРЕК TRST-110 цена от 850 руб комплект

Замена наружного наконечника рулевой тяги

Наружный наконечник рулевой тяги заменяем при выходе из строя его шарового шарнира или повреждении чехла шарнира. Снимаем переднее колесо со стороны заменяемого наконечника рулевой тяги и надежно фиксируем автомобиль на подставке заводского изготовления. Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику. Показано снятие наконечника правой рулевой тяги. Пассатижами разгибаем…

…и вынимаем шплинт.

Накидным ключом «на 19» отворачиваем не полностью гайку крепления шарового пальца наружного наконечника рулевой тяги.

Палец можно выпрессовать съемником, а при его отсутствии вставляем монтажную лопатку между поворотным рычагом и наружным наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага…

…выпрессовываем палец шарового шарнира из рычага. Отворачиваем гайку крепления шарового пальца и выводим палец из отверстия.

Накидным ключом или головкой «на 13» ослабляем затяжку стяжного болта клеммного соединения наружного наконечника. Отверткой разжимаем паз клеммного соединения наконечника. Перед снятием наружного наконечника маркером помечаем его положение относительно регулировочной тяги или подсчитываем количество оборотов при отворачивании наконечника. Это необходимо для того, чтобы при установке нового наружного наконечника длина рулевой тяги осталась бы прежней, что позволит приблизительно сохранить угол схождения колеса.

Удерживая ключом «на 22» за шестигранник регулировочную тягу, отворачиваем наружный наконечник, вращая его по часовой стрелке (левая резьба). При этом сохраняем положение регулировочной тяги во внутреннем наконечнике рулевой тяги.

Снимаем наружный наконечник правой рулевой тяги. Наружный наконечник левой рулевой тяги снимаем аналогично. Наружные наконечники правой и левой рулевых тяг не взаимозаменяемы. Устанавливаем наружный наконечник рулевой тяги в обратной последовательности. Наворачиваем новый наконечник на регулировочную тягу до помеченного положения или считая число оборотов, определенное при снятии старого наконечника. Затягиваем стяжной болт клеммного соединения наружного наконечника предписанным моментом. После установки наконечника рулевой тяги необходимо проверить и при необходимости отрегулировать схождение колес на специальном стенде — на станции технического обслуживания

Диагностика состояния шаровой опоры

О необходимости проведения диагностики автовладелец может узнать по нижеперечисленным симптомам неисправности шаровой опоры:

  • проезд по небольшим горбкам и ямкам сопровождается посторонними звуками, исходящими от передней подвески;
  • в колесных арках присутствует стук при вхождении в поворот на скорости более 35 км/ч;
  • вывернуть руль становится труднее и появляется скрип и скрежет;
  • снижение уровня контроля над автомобилем при прохождении поворота;
  • частичная потеря управляемости машиной во время проезда по неровному дорожному покрытию.

Для косвенной проверки состояния шаровой опоры необходимо воспользоваться нижеприведенным методом.

  • Вывесить колесо со стороны, с которой предполагается выход из строя шаровой.
  • Крепко взяться за покрышку одной рукой снизу, а второй сверху.
  • Пошатать колесной диск. Если это удалось, то требуется более точная диагностика подвески. Люфт может говорить не только о неисправности шаровой опоры, но и часто является последствием чрезмерного износа стоек стабилизатора или рулевых наконечников.

Меняем самостоятельно рулевые наконечники на Лада Калина
Проверка люфта колеса

Более точно можно выявить неисправную шаровую, если получить доступ к автомобилю со стороны днища. Для этого необходимо воспользоваться эстакадой, смотровой ямой или подъемником.

  • Вставить монтажку между рычагом и шаровой.
  • Пошатать монтировку.
  • Наличие ощутимого люфта недопустимо, так как он является признаком необходимости замены опоры.

Получив доступ снизу машины, следует визуально осмотреть пыльник. На нем не должно наблюдаться механических повреждений, например, трещин или надрывов

Проступающая смазка также является поводом уделить внимание шаровой опоре

Меняем самостоятельно рулевые наконечники на Лада Калина
Проступающая смазка на пыльнике шаровой опоры

Наиболее точно диагностику шаровой можно провести, демонтировав ее. Опору требуется зажать в тисках и проверить осевое и радиальное перемещение пальца. Он не должен двигаться от усилия руки. Наличие любого люфта говорит о том, что шаровая опора подлежит обязательной замене.

Меняем самостоятельно рулевые наконечники на Лада Калина
Проверка осевого и радиального перемещения пальца в опоре, зажатой в тисках

Порванный пыльник, в большинстве случаев, сигнализирует о необходимости приобретения новой опоры. Все же при желании сэкономить можно провести более детальную диагностику состояния смазки и по результатам проверки принять решение о целесообразности замены. Если заметно, что грязь присутствует внутри шаровой, то нанесение новой консистентной смазки поверх не имеет смысла и требуется купить новую запчасть.

Меняем самостоятельно рулевые наконечники на Лада Калина

При нежелании поиска неисправности или наличии сомнений в выходе из строя именно шаровой рекомендуется обратиться на СТО.

Особенности замены наконечников рулевых тяг на Ладе Калине

Для начала приведу перечень инструментов, который понадобится для выполнения данного вида ремонта. Сразу скажу, что от руководства, которое написано «Третьим Римом» эта информация немного отличается, наверное они ошиблись. Вот что нужно:

  • Баллонный ключ
  • Домкрат
  • Рожковые ключи на 17 и 19
  • Плоскогубцы
  • Динамометрический ключ (при затяжке)
  • Монтировка и молоток (вместо съемника, если такового нет)

Для тех, кто любит все смотреть в живую, решил сделать видео ролик, где наглядно все показал:

А ниже будет представлен пошаговый фото отчет по проделанной работе, если вдруг видео не будет отображаться.

Сначала  срываем болты крепления колеса и поднимаем машину домкратом, ту сторону, где собираемся ремонтировать. Затем снимаем колесо и обязательно наносим проникающую смазку на все резьбовые соединения наконечника: на палец и болт стяжки. Еще один момент, при выполнении процедуры с левой стороной, выворачиваем руль вправо до конца, соответственно при замене справа — выкручиваем до упора влево. Так удобнее будет работать.

Затем откручиваем стяжной болт, не обязательно до конца, главное, чтобы резьба стала свободнее. Находится этот болт в месте, которое показано на фото:

Затем выпрямляем шплинт нижний гайки наконечника, и плоскогубцами вынимаем его:

После чего можно откручивать гайку накидным ключом или рожковым:

Популярные статьи  Промывка АКПП: соляркой, промывочным маслом и другими способами

Далее берем монтировку, если нет специального съемника, и вставляем ее между поворотным рычагом стойки и наконечником. Нажимаем посильнее, как бы стараясь приподнимать наконечник вверх и в это время молотком бьем по поворотному рычагу именно в том месте, где сидит палец. Более наглядно это показано на фотографии:

После нескольких сильных ударов молотка и под воздействие рычага от монтировки, рулевой наконечник должен выскочить из отверстия поворотного рычага, что и показано уже выше.

Затем берем за наконечник и поднимаем его вверх, тем самым окончательно освобождая:

Теперь можно его выкручивать из рулевой тяги

Обратите внимание, что крутить необходимо по часовой стрелке

Внимание! Обязательно посчитайте количество оборотов до полного выворачивания наконечника. Если этого не сделать, то потом могут быть серьезные проблемы со схождением передних колес. А если посчитать и запомнить количество оборотов, которые вы сделали, то приблизительно можно все поставить так же, как и было до замены

А если посчитать и запомнить количество оборотов, которые вы сделали, то приблизительно можно все поставить так же, как и было до замены.

У меня получилось 23,5 оборота слева и 21,5 оборот с правой стороны. У вас данные могут отличаться.

Результат проделанной работы получился следующий:

Теперь берем нужный в данном случае новый наконечник (правый  и левый отличаются!) и закручиваем его против часовой стрелки с тем количеством оборотов, которое было при отворачивании.

Закручиваем на место стяжной болт, а вот гайку крепления наконечника к поворотному рычагу стоит затягивать с определенным моментом. В очередной раз мне пригодился мой динамометрический ключ Ombra, который довольно долго лежал без дела. Момент затяжки этого соединения должен быть в пределах от 27 до 33 Нм. Я завернул до 70 Нм по руководству от Третьего Рима, за что им «огромное спасибо», косяки на каждой странице в ихней книге! После чего пришлось ослаблять, когда проверил в других источниках.

Не забываем вставить контрящий шплинт в отверстие пальца и загнуть его края. Вот и вся замена, конечный результат которой показан на картинке ниже:

Замена на второй стороне производится в такой же последовательности. Цена новых рулевых наконечников на Ладу Калину составляет около 600 рублей за пару.

В результате, после проверки на дороге, сразу заметно собраннее стал руль, перестали слышаться стуки и вибрация на руле и реакция на повороты теперь незамедлительная, чего в последнее время мне не хватало. Короче говоря, никакой болтанки и шатания теперь нет, осталось проверить шаровые и при необходимости их заменить, но об этом немного попозже!

Какие инструменты понадобятся

Для самостоятельной замены концов рулевых тяг нам потребуются стандартные комбинированные ключи, торцевые ключи и шестигранные ключи.

Проверка люфта на наконечнике

Прежде чем приступить к работе, давайте оценим, действительно ли изношен конец стержня. Для этого поставьте машину на домкрат и сдвиньте колесо вбок. Наличие заметного люфта в стыке, будет служить подтверждением серьёзного износ элемента.

Очистка резьбы от коррозии

Перед тем, как пытаться открутить наконечник, его следует тщательно очистить от ржавчины.

  • Лучше всего использовать металлическую щетку или щетку, закрепленную на сверле.
  • Затем обработайте все резьбовые соединения средством для удаления ржавчины и подождите несколько минут.

Откручиваем гайку

Начните разборку наконечника, ослабив стопорную гайку, расположенную на стержне за наконечником. Для этого нам понадобится гаечный ключ.

Отрыв наконечника

Старый элемент можно выбить из поворотного кулака специальным съемником или обычным молотком. Чтобы не повредить резьбу, давайте вставим в неё гайку перед тем, как по ней ударить.

Удаление наконечника

Сняв наконечник с кроссовера, открутите его и посчитайте обороты. Тогда мы будем уверены, что новая деталь будет прикручена на такую ​​же глубину.

Проверка состояния рулевой тяги

Замена наконечника прекрасная возможность проверить состояние всей конструкции автомобиля. При сильном натяжении не должно возникать провисания. Если они есть, необходимо заменить рулевую рейку или рулевой механизм.

Правильный выбор насадок

Покупая насадки для обеих сторон, проверьте, какой из них для какого. Нередко эти два наконечника различаются по форме и не могут быть прикреплены к не предназначенной для этого стороне.

  • R — правый конец,
  • L — левый конец.

Защита от коррозии

Правда, резьбу наконечников и стержней не нужно защищать смазкой, но стоит покрыть их медным или керамическим препаратом. Эта мера защитит их от заклинивания и обеспечит их более эффективную замену в будущем.

Сборка наконечника

Правильный наконечник вкручивается на столько оборотов, насколько мы выкручивали старый. В момент продевание резьбы через отверстие в поворотном кулаке, накручиваем гайку.

Завинчивание наконечника

Закручивая гайку, удерживаем резьбовую часть наконечника шестигранным или накидным ключом (в зависимости от типа наконечника).

Регулировка углов установки колёс

После завершения работы не забудьте выровнять. Мастерская с соответствующим оборудованием правильно выровняет колеса, отрегулировав резьбу, соединяющую стержни и концы.

Услуга стоит 25-30 долларов и гарантирует, что автомобиль будет ехать прямо и не будет «натирать» шины.

  • Самая большая проблема при замене жала — это его отсоединение от кроссовера. Он соединен с поворотным кулаком с помощью конического соединения, благодаря чему его очень легко зажимать и очень сложно отсоединять.
  • Поэтому часто механики, вынув шплинт и открутив гайку, которая крепит наконечник к поворотному кулаку, наносят интенсивные удары тяжелым молотком до того момента пока конус не открутится.
  • Отвинчивая наконечник от рулевой тяги, подсчитайте и запишите количество оборотов, чтобы отсоединить его. Это позволит при прикручивании нового наконечника произвести первоначальную достаточно точную настройку геометрии колеса, что позволит добраться до станции с соответствующим оборудованием для настройки геометрии передней подвески.

При установке нового наконечника не забудьте закрепить гайку сбоку поворотного кулака шплинтом после того, как она будет затянута достаточно сильно.

При затягивании нового наконечника на конце поворотного кулака не пытайтесь ударить молотком по конусу поворотного кулака, так как это может повредить его.

Лада Гранта МАГМА › Бортжурнал › Установка резиновых заглушек рулевых тяг.

Далее меня поджидал «сюрприз». Эти самые «уши» бывают двух видов: 1. Такие как я купил — от обычной калины. Номеров оригинальных к сожалению не знаю. Изображены на первом фото. Принципиальное отличие — прорезь для тяги расположена близко к краю резинки. К нам на гранту без доработок встанет только на комплектацию стандарт. На норму и люкс ищите второго вида. Ну или на крайний случай если не найдете, далее я опишу как их надо доработать «напильником», чтоб они нормально встали и не вылетали из посадочного места. 2. Такие какие надо было купить — скорее всего от калины — спорт. Номеров также не знаю. Изображено на втором фото. Принципиальное отличие — прорезь для тяги расположена ближе к центру.

Суть в чем, на Нормах и Люксах штатно установлена подвеска от Калины-Спорт. Изменен передний кастор, и установлена новая рулевая рейка с меньшим количеством оборотов. Благодаря всему этому, рулевые тяги расположены в проемах почти посередине, тогда как в обычной калине и в Гранте комплектации Стандарт — близко к краю проема. И если установить «уши» номер 1 на Гранту норма или люкс, то они попросту слетят или мгновенно порвутся.

Чтобы не метаться в поисках «ушей» номер 2, я доработал купленные мной резинки и установил временно как есть. На фото я отметил где необходимо и на сколько подрезать.

Далее установил их в проемы и собрал все в обратной последовательности. Сели они очень плотно. После подрезаний лишнего натяга резины нету. Накатал с ними уже две недели и пока не вылетали, не порвались и выглядят неплохо. На фото сегодняшние их состояние.

Популярные статьи  Калькулятор давления (перевод Бар в МПа, Кгс и Psi)

Пока буду ездить с ними, но как попадутся ухи с средним расположением прорези, без раздумий куплю и установлю. Все равно после подрезания, небольшие щели в подкапотное пространство остались. И через них все равно в небольшом количестве летит грязь. Так что учитывайте тип заглушек именно для вашего автомобиля, и покупайте правильные.

Надеюсь кому-то будет полезная информация. Я пока докапался до того, что все-таки есть эти заглушки, которые идеально подходят на норму, перелопатил не один десяток страниц на различных форумах.

Как понять, что пора менять рулевые наконечники

Определить, что рулевые тяги на Лада Калина пора менять, достаточно просто

Для этого нужно обратить внимание на люфт рулевого управления. Во время движения на небольшой скорости по прямой и на ровной дороге

Вращаем руль в разные стороны на несколько градусов, оцениваем люфт. При попадании передних колес в ямки, разбитые рулевые наконечники будут постукивать, что чувствуется через руль.

Для тех, кто еще не научился определять неисправности подвески во время движения, проще будет визуально оценить состояние рулевых тяг. Выворачиваем колесо, поднимаем автомобиль на домкрате, смотрим на наконечник.

Если пыльники порваны, то нужно менять без раздумий. А ели пыльники целые, то люфт можно определить с помощью обыкновенной монтировки.

Меняем самостоятельно рулевые наконечники на Лада Калина

Если же вы не верите в свои силы, лучше съездить на диагностику подвески. Стоит это недорого, зато вы точно будете знать, какие именно детали нужно менять, заодно и посмотрите, где они находятся.

Разборка рулевой рейки и ремонт при заклинивании

Если ее извлечение затруднительно, можно киянкой произвести легкие удары по корпусу рейки. Снимаются боковые заглушки и пыльник после срезания пластмассовых крепежных элементов. Пыльник для профилактики рекомендуется заменить новым в любом случае. Из картера рейки вынимается вал с помощью ударов киянкой по корпусу.

Наносится новая смазка как внутри корпуса, так и снаружи. Для этой цели используют литол

Особое внимание следует уделить промазыванию участков зубчатого зацепления. Осматриваются все детали рейки и, если это необходимо, заменяются новыми из ремонтного комплекта. Если произошло заклинивание руля, его необходимо снять

Эта операция для Лады Калины проводится следующим образом

Если произошло заклинивание руля, его необходимо снять. Эта операция для Лады Калины проводится следующим образом.

Ослабляется (но не откручивается до конца) гайка руля. При раскачивании руля из стороны в сторону его подтягивают до упора в гайку. Затем следует подровнять колеса автомобиля и обеспечить прямое расположение руля. Вынимается штифт и вставляется в блок переключателей ниже руля.

Волгоград, улица Генерала Штеменко, 54 • eжедневно с 9 по 19

736371, 7363… посмотреть телефон

Марки: ВАЗ, Все иномарки,

Услуги: автоэлектрик, диагностика АКПП, диагностика автомобиля, замена двигателя, замена жидкости ГУР, замена лобового стекла, замена масла, замена масла в АКПП, замена масла в вариаторе, замена охлаждающей жидкости, замена ремня ГРМ, замена ремня генератора, замена рулевой рейки, замена рулевой тяги, замена сцепления и еще 34 услуги.

— Все виды диагностики. — Ремонт подвески, АКПП,КПП и ДВС. — Сложный кузовной ремонт и покраска. -Заправка, диагностика кондицио…

Источники

  • https://mashinapro.ru/219-rulevye-nakonechniki-kalina.html
  • https://expertvaz.ru/lada-kalina/remont-rulevoy-reyki.html
  • https://volgograd.avtotochki.ru/catalog/zamena-rulevoy-tyagi/pt1c532098753263s744/

Самостоятельная замена рулевых наконечников Лада Приора

Меняем самостоятельно рулевые наконечники на Лада Калина

Неисправность ходовой части может стать причиной очень серьезных нарушений работы автомобиля, даже привести к потере управляемости. Заменять рулевые наконечники следует при возникновении каких-то посторонних звуков (стуков, скрипов). Помимо этого, неисправность рулевых наконечников приведет к плохому отклику колес на поворот руля и возникновению его вибраций.

Далее речь пойдет о самостоятельной замене рулевого наконечника Лада Приора .

Необходимые инструменты:

  • комплект стандартных ключей;
  • съемник для рулевых наконечников;
  • домкрат;
  • проникающая жидкость WD-40;
  • щетка, которая понадобится, чтобы очищать резьбовые соединения.

Как определить износ

Чтобы убедиться в необходимости замены наконечников, следует проверить их износ. Один из самых простых способов это проверка на люфт рукой. Выворачиваем колесо, ладонью нажимаем на верхнюю часть наконечника, и нажимаем на него, прижав при этом шарнир снизу пальцем. Если будет чувствовать люфт, значит наконечник неисправен и требует замены.

Меняем самостоятельно рулевые наконечники на Лада Калина

Неисправные рулевые наконечники дадут о себе знать при движении автомобиля по неровностям. При проезде ям или неровностей в руль будет отдавать. Так же при движении по ровной дороге следует слегка покрутит рулем влево и вправо. При неисправности наконечников будет чувствоваться люфт.

Если при визуальном осмотре вы обнаружили порванный пыльник наконечника, его смело можно менять на новый.

Замена пыльника рулевой рейки калина без снятия

Защите важных узлов и механизмов в автомобиле традиционно уделяется особое внимание. Особенно тщательно оберегаются механизмы, которые передают крутящий момент или вращательные движения

Не исключение из этого правила и рулевая рейка. Для того чтобы предотвратить попадание различных микрочастиц (пыли, мусора, грязи, воды) на важные участки обеспечивающие передачу вращательных движений от рулевого колеса в салоне автомобиля к тягам, используется пыльник рулевой рейки ваз 2114.

Это такой защитный чехол, который изготавливается преимущественно их резины. Если готовить о его форме или строении, то внешне он напоминает гофру, такая конструкция обуславливается необходимостью сжиматься и разжиматься в процессе работы механизма. Предназначение и работа пыльника достаточно проста и очевидна, он прикрывает важную часть рейки от воздействия негативных внешних факторов.

Важность своевременной замены

Необходимость контроля за состоянием пыльника вызвана тем, что в случае его повреждения, износа, в шарнирные соединения может попадать грязь, атмосферные осадки. Износ обязательно пагубно отразится на работе рулевой рейки, следовательно, и на эффективности, безопасности вождения, управления транспортным средством. Представим, что в автомобиле порвался пыльник рулевой рейки ваз 2114 и вы двигаетесь по загородной трассе с приличной скоростью, совершаете маневр, выкручиваете руль, а он начинает жить своей жизнью. Руль не предает необходимое усилие для незамедлительного поворота передних колес в необходимое направление. Неприятно? Да. Более того – опасно для жизни и здоровья! Потому с заменой зашитого чехла не нужно затягивать.

Замена пыльника рулевой рейки Ваз 2114

«Следует знать! Важная часть процесса замены узла проходит через подкапотное пространство, поэтому перед выполнением процедуры замены, дождитесь охлаждения двигателя вашего автомобиля». Сегодня рассмотрим способ замены пыльника без снятия рулевой рейки. Конечно, процесс протекает не так легко и непринужденно, нежели в ситуации, когда двигатель предварительно извлечен. Однако на положительном результате это не скажется. Инвентарь, который нам понадобится:

  • Отвертка
  • Молоток.
  • Плоскогубцы.
  • Ключи на «10», «13» и «22», но лучше трещотки тех же размеров.
  • Литол для смазки.

Назначение и характеристики рулевых наконечников

Система управления любого автомобиля состоит из следующих основных узлов:

  • рулевое колесо с рулевым механизмом, преобразующим вращательное движение руля в поступательное движение тяг;
  • рулевые тяги, передающие усилие от рулевого механизма на поворотный рычаг ступицы колеса;
  • наконечники рулевых тяг, обеспечивающие поворот рычага при изменении угла наклона оси его вращения.

Конструкция оснащена шарниром, позволяющим изменять угол наклона пальца, к которому крепится поворотный рычаг ступицы. Так передается необходимое усилие для поворота колеса.

Принципиальная схема наконечника рулевой тяги

Наконечник состоит из следующих основных частей:

  1. Палец с шарниром в виде сферы.
  2. Консистентная смазка.
  3. Защитный чехол.
  4. Стопорное кольцо.
  5. Пастель из полимера.
  6. Заглушка.
  7. Корпус.

Важным звеном в конструкции является защитный чехол, предотвращающий попадание грязи, воды и агрессивных веществ на трущиеся поверхности шарнира.

Популярные статьи  Ваз 2109 машина не едет, в чем проблема?

Замена наконечников рулевой тяги Лада Калина: фото, видео, цены

Замена наконечников рулевой тяги на Ладе Калине проводится достаточно легко. Для этого не потребуется специального инструментария или приспособлений. Как показывает практика, ресурс этих деталей составляет от 30 до 50 тыс. км.

Видео по замене рулевых наконечников на ПП (передний привод) автомобилях ВАЗ:

Видео материалы расскажут, как заменить рулевые наконечники на Калине, дадут рекомендации и советы по процессу

Процесс замены рулевых наконечников

Изношенный рулевой наконечник

Прежде чем приступить к замене рассмотрим основные причины выхода со строя наконечников рулевой тяги на Ладе Калине:

  • Износ. Самая распространенная причина, которая влияет на периодичность замены.
  • Стиль и манера вождения, также влияют на процесс износа и выхода со строя. Чем меньше автомобиль попадает в ямы и получает интенсивные удары, тем дольше прослужат элементы.
  • Своевременное ТО. Наполненность смазкой пыльников влияет на долговечность элементов.

Это основные причины, по которым наконечники рулевых тяг могут выйти со строя. Теперь, можно перейти непосредственно к процессу замены:

Набор необходимого инструментария для замены наконечника

  1. Поднимаем автомобиль на домкрат. Ставим на домкрат и снимаем колесо
  2. Поворачиваем руль в противоположную сторону от места, где будем производить замену.
  3. При помощи ключа на 17, откручиваем гайку крепления наконечника к тяге. Откручиваем крепление наконечника к рулевой тяге
  4. Вытягиваем шплинт с гайки крепления наконечника к стойке. Вынимаем шплинт с крепления рулевого наконечника
  5. Откручиваем гайку. Демонтируем гайку крепления наконечника к стойке
  6. При помощи монтировки, поддеваем тягу и усилием нажимаем, чтобы наконечник вышел со стройки. Ломиком приподымаем тягу, а молотком постукиваем, чтобы ее освободить
  7. По часовой стрелке откручиваем наконечник. За часовой стрелкой, как показано на фото, выкручиваем наконечник с крепления
  8. Сборку проводим в обратном порядке. Установленный новый рулевой наконечник

Итак, наконечник заменен, в обратной стороны автомобиля проводим те же операции. После замены элементов необходимо, в обязательном порядке провести развал-схождение.

Выбор запасных частей

Перед тем, как выбрать наконечник рулевой тяги Калины необходимо узнать каталожный номер. Для этого обратимся к справочному каталогу, который предоставляет завод изготовитель. Итак, рассмотрим, какие же рекомендуются устанавливать детали на Ладу Калину.

Оригинальные рулевые наконечники на Калину (артикул)

Оригинальный артикул наконечника рулевой тяги — 11180-3414057-00. Средняя стоимость составляет 800 рублей. Оригинальная деталь производства АвтоВАЗ, которая становится вместо изношенной и не требует переделки креплений.

Оригинальный рулевой наконечник производства АвтоВАЗ

Аналоги

Кроме оригинальной детали, также могут быть установленные аналоги, которые имеют соответствующие сертификаты качества, а также как показывает опыт рекомендуют большинство автовладельцев.

Рулевой наконечник производства «Фенокс»

Наименование изготовителяКаталожный номерЦена в рублях

Fenox SP31130C3 600
Lemforder 35041 02 600
Pilenga TS-P 1157 600

Упаковка рулевых наконечников Трек

Рулевой наконечник Трек вблизи

Рекомендации

Многие автолюбители и эксперты рекомендуют устанавливать спортивные наконечники рулевых тяг на Ладу Калину.

Такие детали будут выдерживать большие нагрузки, а также ресурс составляет 50 000-70 000 км. Единственным производителем, который изготавливает спортивные наконечники, является .

Выводы

Замена наконечников рулевых тяг на Ладу Калина проводится достаточно легко и не требует особых знаний и навыков. Каждый автолюбитель может провести эту операцию самостоятельно у себя в гараже. Особо тщательно стоит выбирать сами детали, поскольку автомобильный рынок запасных частей насыщен подделками. Так, стоит проверять наличие голограмм и сертификата качества в упаковке.

carfrance.ru

Замена рулевых наконечников Лада Калина своими силами

Лада Гранта Ремонт Рулевой Рейки Для того, чтобы автомобиль не подвел вас в самый важный момент, необходимо своевременно проводить диагностику двигателя, тормозной и ходовой систем. К примеру необходимо следить за состоянием шаровых опор, рулевых тяг и наконечников. В этой статье мы рассмотрим замену рулевых наконечников на Лада Калина своими силами. Процесс это не сложный и справиться с ним можно самостоятельно.

Как определить износ

Чтобы убедиться в необходимости замены наконечников, следует проверить их износ. Один из самых простых способов это проверка на люфт рукой. Выворачиваем колесо, ладонью нажимаем на верхнюю часть наконечника, и нажимаем на него, прижав при этом шарнир снизу пальцем. Если будет чувствовать люфт, значит наконечник неисправен и требует замены.

Меняем самостоятельно рулевые наконечники на Лада Калина

Неисправные рулевые наконечники дадут о себе знать при движении автомобиля по неровностям. При проезде ям или неровностей в руль будет отдавать. Так же при движении по ровной дороге следует слегка покрутит рулем влево и вправо. При неисправности наконечников будет чувствоваться люфт.

Если при визуальном осмотре вы обнаружили порванный пыльник наконечника, его смело можно менять на новый.

Какие рулевые наконечник выбрать

При выборе запчастей следует определиться, устанавливать заводские или аналоговые детали. Зачастую детали устанавливаемые с завода служат намного дольше, чем те, что мы устанавливаем на замену. Однако иногда даже оригинальные детали служат меньше положенного срока.

Меняем самостоятельно рулевые наконечники на Лада Калина

  • Левый рулевой наконечник 11180-3414057-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб
  • Правый рулевой наконечник 11180-3414056-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб

Неплохого качества и пользующиеся большой популярностью наконечники фирмы ТРЕК

Меняем самостоятельно рулевые наконечники на Лада Калина

  • Левый наконечник TR70-107 цена от 400 руб
  • Правый наконечник TR70-108 цена от 400 руб

Если нет возможности приобрести оригинальные заводские наконечники, можно выбрать аналоги:

  • HOFER HF 812002 цена от 700 руб комплект из 2 шт
  • БЕЛМАГ БM1118-3414056/57 цена от 800 руб комплект

Так же сразу комплектом из 2 штук можно приобрести наконечники фирмы ТРЕК TRST-110 цена от 850 руб комплект

Инструкция по замене

Ставим автомобиль на домкрат и откручиваем колесо. При желании можно поставить автомобиль сразу на 2 домкрата и снять оба колеса. Но я предпочитая менять наконечники по очереди.

Меняем самостоятельно рулевые наконечники на Лада Калина

Чтобы проще было открутить гайку крепления наконечника, обработаем ее предварительно любой проникающей смазкой. к примеру WD40 и дадим «откиснуть» несколько минут.

Выворачиваем колесо, чтобы удобней было откручивать наконечник.

Теперь с помощью ключа на 17 откручиваем гайку крепления наконечника с тяге.

Меняем самостоятельно рулевые наконечники на Лада Калина

Далее выпрямляем и вытаскиваем шплинт, затем ключом на 19 откручиваем гайку крепления рулевого наконечника к стойке.

Теперь с помощью съемника вытаскиваем наконечник из паза стойки, если съемника нет, просто выбиваем.

Меняем самостоятельно рулевые наконечники на Лада Калина

Для того, чтобы не делать развал схождения колес, после замены наконечников, можно посчитать число витков, которые вы совершите откручивая наконечник.

Итак, откручиваем старый наконечник, по часовой стрелке! Если начнет откручиваться регулировочная втулка, держим ее ключом.

Устанавливаем новый наконечник считая витки, и производим сборку в обратной последовательности, не забыв вставить шплинт.

Нужно ли делать развал схождения

Развал схождения делать необходимо если вы не считали витки, при откручивании старых наконечников, а так же хотите проверить не сбился ли он.

Меняем самостоятельно рулевые наконечники на Лада Калина

Мы же советуем даже если вы считали витки проверить развал для профилактики, так как в последствии могут начаться проблемы: машину будет вести в сторону или начнет «есть» резину.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
