Проверка и ремонт втягивающего реле стартера

Содержание

Втягивающее реле

Стартер по своей конструкции представляет собой небольшой электромотор, специальная муфта (бендикс) которого зацепляется с маховиком силового агрегата на несколько секунд, приводя по вращение коленвал. Несмотря на небольшие размеры стартера, при запуске двигателя через него проходят токи, достигающие сотен ампер. Если питание на это устройство подавать непосредственно через ЗЖ, то никакие контакты не выдержат таких нагрузок и сгорят. Поэтому для подключения стартера к источнику питания задействуется специальное втягивающее реле, в котором конструктивно предусмотрены контакты, рассчитанные на большие токи. Этот механизм конструктивно расположен на корпусе стартера.

На рассматриваемое коммутирующее устройство возлагается ряд функций:

  • соединение стартера с источником питания;
  • зацепление и удержание бендикса с маховиком двигателя;
  • отключение питания стартера после того, как мотор начнёт работать.

Принцип действия

Втягивающий механизм функционирует в таком порядке:

  1. При повороте ключа в ЗЖ срабатывает дополнительное реле.
  2. Питание от АКБ подаётся на катушку тягового реле.
  3. Под действием магнитного поля якорь заходит внутрь обмотки.
  4. Вилка стартера приводится в движение и выдвигает бендикс.
  5. Звёздочка стартера зацепляется с маховиком силового агрегата.
  6. Пластина, закреплённая на конце штока втягивающего реле, соединяет между собой контакты.

При описанных действиях в течение нескольких секунд происходит запуск мотора. После активации стартера втягивающая обмотка прекращает свою работу, а ток проходит через удерживающую катушку, за счёт которой якорь остаётся в крайнем положении. Наличие двух обмоток снижает потребление энергии батареи во время пуска двигателя.

После того как мотор начинает работать, электрическая цепь стартера размыкается, ток через удерживающую катушку перестаёт течь, а якорь за счёт пружины принимает исходное положение. Одновременно отводится муфта и пятак от контактов реле, бендикс отходит от маховика и стартер отключается от АКБ.

Неисправности

Поскольку устройство втягивания работает каждый раз при запуске силового агрегата и подвергается высоким нагрузкам, оно постепенно изнашивается и выходит из строя. О неисправностях реле можно судить по характерным признакам:

  • когда мотор запускается, стартер продолжает работать, издавая жужжащий звук;
  • в момент запуска двигателя реле издаёт щелчок, но стартер не функционирует;
  • при повороте ключа стартер крутится, но не зацепляется с маховиком.

Неполадки могут возникать по нескольким причинам:

  • нарушение целостности корпуса реле;
  • проблемы со втягивающей или удерживающей катушкой;
  • подгорание контактов;
  • ослабление пружины.

Все перечисленные неполадки проявляются в результате естественного износа, перегорания обмоток либо разрушения частей узла.

На автомобиле

Диагностику проводим мультиметром или «контролькой»:

  1. Визуально оцениваем целостность проводки реле.
  2. Проверяем работу реле, для чего поворачиваем ключ в замке зажигания и прислушиваемся к стартеру: если щелчка неслышно, реле считается неисправным.
  3. Если есть характерный звук, но стартер не крутит, может быть подгорели контактные пятаки в самом реле. Для проверки снимаем фишку, которая идёт от ЗЖ и замыкаем между собой два резьбовых контакта. При таком соединении стартер будет запитываться минуя реле. Вращение стартера укажет на неполадки с элементом коммутации.
  4. Подключаем мультиметр к «+» реле, т. е. на контакт, куда приходит питание с АКБ, а минус соединяем с массой. Включаем зажигание и, если напряжение оказывается ниже 12 В, то скорее всего, заряда батареи не хватает для запуска мотора, но достаточно для срабатывания реле.

Силовые испытания втягивающего реле

Ну и последнее, что касается того, как проверить втягивающее реле стартера – это так называемые силовые испытания. Цель мероприятия – определить, надежно ли отрабатывает удерживающая обмотка. То есть, не выходит ли бендикс с шестерней из зацепления с маховиком до того, как стартер прокрутит коленчатый вал двигателя. Такое, к сожалению, тоже бывает. А происходит из-за того, что в удерживающей обмотке случается межвитковое замыкание. Соответственно, электромагнитное поле, которое она вырабатывает – слабое, и удержать шток втягивающего не в силах, так сказать.

Вторая цель – определить, хватает ли силы втягивающей обмотки, чтобы затянуть якорь втягивающего устройства. То есть, может ли втягивающее реле завести шестерню в зацепление с маховиком.

Чтобы провести эти самые силовые испытания втягивающего реле стартера, потребуется три толстых провода и аккумуляторная батарея. Суть проверки заключается в том, чтобы сымитировать работу втягивающего реле, и убедиться при помощи ровных и сильных рук – прочно ли втянутый шток втягивающего удерживается соответствующей обмоткой.

Важно!!! Описанные далее действия требуют четкого понимания того, что делается. Что еще более важно – нельзя тормозить, заставляя втягивающее реле слишком долго пребывать в рабочем положении

Медлительные действия неизбежно приведут к перегреву удерживающей обмотки втягивающего, после чего проверка на предмет наличия в ней обрыва, описанная выше – даст «положительный» результат.

Проверка на силу втягивающей обмотки осуществляется в следующей последовательности:

Якорь втягивающего реле необходимо закрепить на столе при помощи вкрученного надежно самореза и куска проволоки (показано на фотографии ниже).
Силовой контакт без перемычки подсоединяется к «плюсу» АКБ.
С помощью второго провода «плюс» АКБ подается на управляющий (плоский) контакт.
Якорь заталкивается до контакта силового реле

Для этого он упирается в саморез, к которому он же и закреплен проволокой.
Теперь самое важное! «Минус» от АКБ подается на силовой контакт с перемычкой.
Сразу после срабатывания реле пробуем усилием руки оттянуть втягивающее, пытаясь вывести из него шток (для этого он прикрепляется к саморезу проволокой).
После подачи «минуса» не мешкаем – в течение 3-4 секунд убеждаемся, что якорь втягивающего надежно удерживается внутри, и размыкаем цепь (снимаем «минус»). . Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще

Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще.

Если бы удерживающая обмотка была в замыкании с корпусом, то во время проверки мы бы увидели сильное искрение на контактах (оно и так будет, но незначительное). Кроме того, шток втягивающего под воздействием пружины выталкивался бы из втягивающего самостоятельно.

Важно!!! Если с первой попытки вы замешкались, и не успели понять, что к чему – повторную проверку выполняйте только по истечении 5-10 минут. Это необходимо для того, чтобы дать возможность удерживающей обмотке остыть (на корпусе ее нагрев может и не ощущаться)

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Популярные статьи  Советы по эксплуатации автомобиля зимой

Механизм действия

Принцип действия устройства:

  • при провороте ключа зажигания подается питание на втягивающую обмотку;
  • рабочая пластина, под действием тока, прижимается к контактам;
  • питание подается на стартер;
  • мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

  • после проворачивания ключа зажигания ничего не происходит;
  • стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

  • окислились контакты рабочей пластины;
  • имеется повреждение кабеля массы;
  • прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

  1. Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
  2. Повреждение или износ коллектора.
  3. Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

  1. Надежно зафиксировать машину на месте.
  2. Снять клеммы с АКБ.
  3. От реле потребуется отключить красный провод.
  4. При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
  5. Ослабить и удалить стяжные шпильки крепления устройства к массе.
  6. Демонтировать силовой кабель и снять устройство.
  7. Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Диагностика детали

Итак, если транспортное средство не заводится, следует проверить ряд элементов. Предварительно рекомендуем осмотреть:

  • Аккумуляторную батарею. Убедитесь в ее работоспособности, надежности креплений и отсутствии окислов.
  • Электрическую проводку. Она должна качественно (с помощью гаек) крепиться к стартеру. Обязательно при обнаружении удалите коррозию.

Если с этими компонентами все в порядке, рекомендуется проверка втягивающего реле стартера. Опытные водители по звуку могут определить исправность компонентов, не разбирая автомобиль. Другие методы предполагают демонтаж детали. Здесь есть два основных способа.При срабатывании втягивающего реле можно услышать характерный щелчок. Его создает сдвинувшийся сердечник. Если этого щелчка не происходит, соответственно, якорь не двигается. Бывают ситуации, когда втягивающее реле стартера щелкает, а стартер не крутит. Как правило, причиной этому могут быть сгоревшие контакты.Новичкам выполнить проверку «по щелчку» можно, демонтировав сам стартер, так как из-за качественной шумоизоляции необходимого звука вы можете просто не услышать. Для этого от батареи (клемма «+») подсоединяется провод к соответствующему выводу реле. Аналогично подсоединяют минус, а затем проверяют работоспособность реле. Если реле сработало, но вы услышали небольшое дребезжание, ищите проблему в обмотках. Предварительно для диагностики понадобится снять втягивающее реле и использовать мультиметр:

  1. Поставьте прибор в режим измерения сопротивления. Замерьте сопротивление между обмотками и массой, предварительно сняв пружину и сердечник. Показатель должен лежать в пределах 1…3 Ом.
  2. Установите сердечник с пружиной на место. Замкните контакты, а затем снова выполните замер. Мультиметр должен показать параметры 3…5 Ом. Эти цифры могут незначительно отличаться в зависимости от модели реле. Если показатели ниже требуемых, тогда обмотка вышла из строя.

Это основные методы, как проверить втягивающее реле стартера в гаражных условиях.

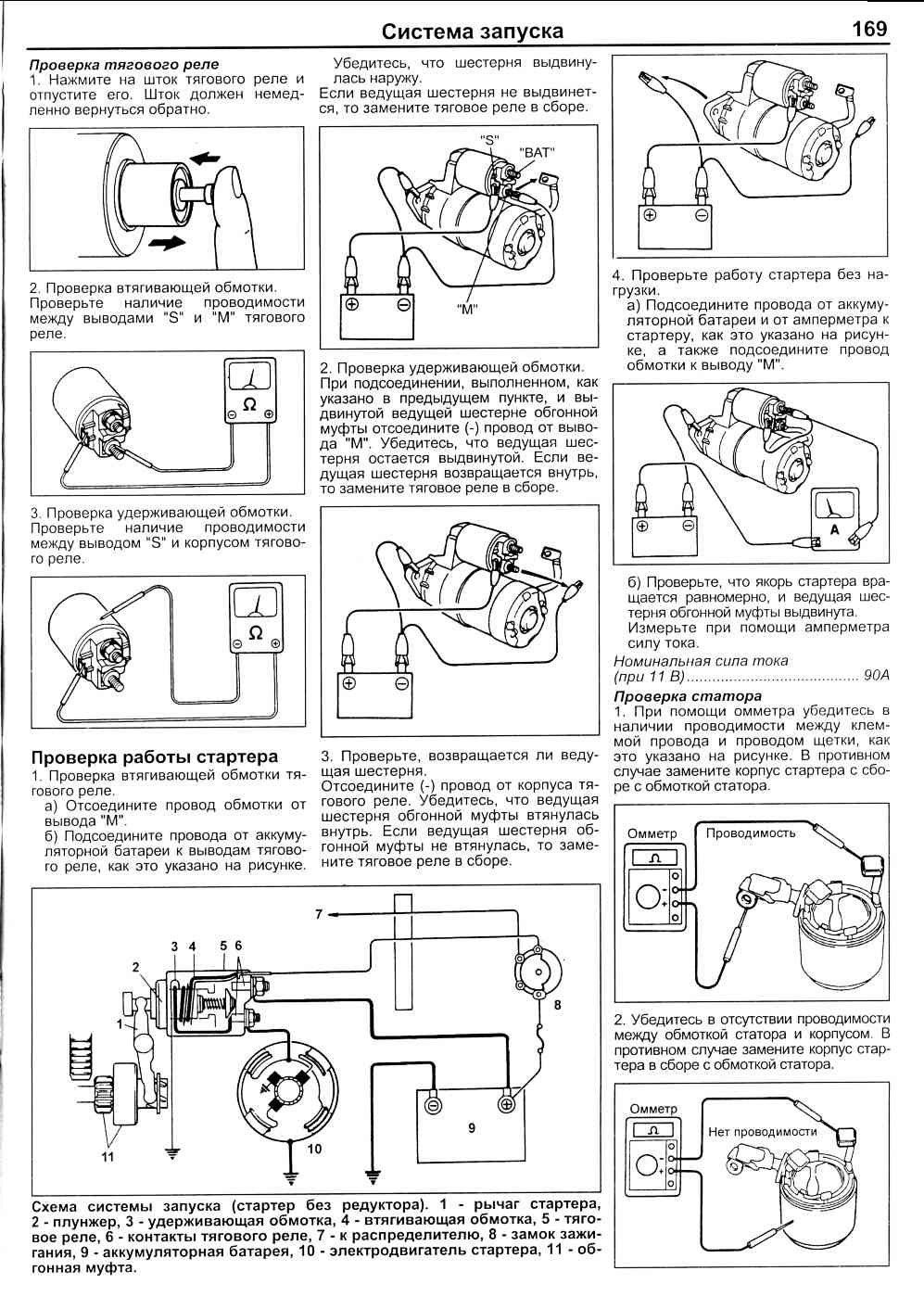

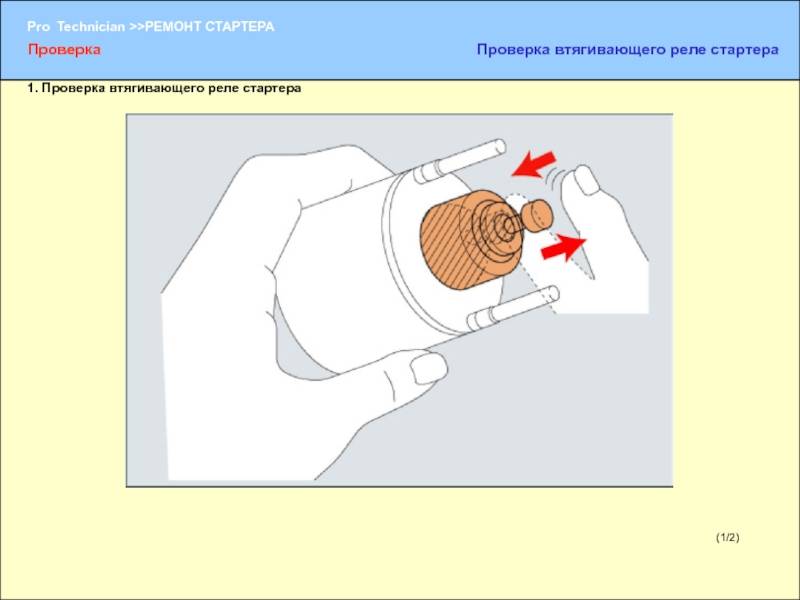

Как проверить втягивающее реле

О том, что реле сработало, свидетельствует резкий щелчок, раздающийся под капотом в момент включения замка зажигания.

Звук возникает из-за резкого соприкосновения контактов при перемещении сердечника, а также движения вилки.

Наличие щелчка говорит о том, что обмотки реле исправны, как и провода, подводящие к ней ток.

Если щелчок отсутствует, это значит, что на обмотки не поступает ток, либо они оборваны.

Если щелчок раздается, но стартер не вращается, то, скорее всего подгорели контакты. Если вращение происходит, но с трудом, проверьте аккумулятор.

Возможно, окислились контакты или батарея разряжена и силы тока хватает на срабатывание реле, но недостаточно для вращения якоря.

Обычно в этом случае огни на приборной панели становятся тусклее при повороте ключа.

Иногда втягивающее реле срабатывает, но появляется характерный дребезжащий звук. Это признак о неисправности в одной или обеих обмотках.

Например, из-за межвиткового замыкания снизилась сила втягивания удерживающей обмотки.

В этом случае после ее включения, сердечник начнет размыкаться и опять включится втягивающая обмотка. Цикл будет происходить пока ключ зажигания повернут.

Проверка обмоток проводится мультиметром, включенным в положение омметра.

Проверка обмоток реле.

Выньте сердечник из корпуса реле и замерьте знание сопротивления между обмотками и корпусом, он в данном случае является «минусом». Мультиметр должен показать 1-3 Ом.

Теперь установите обратно сердечник, перемкните оба силовых контакта и еще раз проверьте сопротивление в обмотках. Оно должно находится в пределах 3-5 Ом.

Третий способ – замыкание

И наконец, мы подошли собственно к теме данной статьи: правильно замкнуть стартер отверткой. В этом случае не нужна грубая физическая сила или буксировка. Достаточно будет вооружиться простой отверткой, желательно с длинной рукоятью. Прежде, чем перейти непосредственно к алгоритму проведения процесса, давайте остановимся на вопросе: а чем лучше замкнуть стартер – отверткой, гаечным ключом или монтировкой? Отметим сразу, что монтировка – это вариант на черный день, когда под рукой не оказывается ни отвертки, ни ключа. Как правило, отвертка и ключ помогают в случаях, когда неисправно реле. Характерные щелчки из-под капота при повороте ключа в замке зажигания, тому полное подтверждение. Шестерня бендикса не в состоянии провернуть коленвала, так как реле не дает достаточно энергии. Остается замкнуть стартер, давая напряжение непосредственно на обмотки. Как и говорилось выше, желательно вооружиться большой отверткой или ключом, который бы достал обе силовые клеммы реле, чтобы их перемкнуть. Не забываем выставить рычаг коробки на холостой ход, а ручник затянуть до отказа. Ключ в замке зажигания надо повернуть на пол-оборота, чтобы зажглись соответствующие лампочки на панели приборов. Отвертка, приложенная к клеммам, в данном случае срабатывает, как само реле. Способ, как видим не хитрый. Но надо всегда быть начеку. Дело в том, что можно навредить катушке. Она легко выходит из строя, если несколько раз подряд делать такое. Просто на классических контактных системах катушка не имеет соответствующей защиты, как на бесконтактных системах. Чтобы обезопасить катушку от перегорания рекомендуется сделать следующее:

  • Попросить ассистента сесть в автомобиль;
  • Пусть он поставит ключ зажигания в положение зажигания, а вы в это время замкнете контакт.

Проблема будет решена в одну минуту. Но затем надо будет в обязательном порядке посетить автомастерскую, где стартер подвергнется тщательной диагностике со стороны специалистов. Они сразу же определят причину, устранят ее и вы больше не попадете под закон Мерфи. Хотя никто не может дать гарантии, что это не произойдет по истечении определенного промежутка времени.

Популярные статьи  Не переключается коробка автомат: признаки и причины

Да Нет

Стартеры в автомобилях выходят из строя в среднем 1 раз в 5 лет. И здесь наблюдается следующая тенденция: в большинстве европейских и американских авто эту деталь приходится заменять намного реже, чем в продукции российского автопрома. В частности, даже в абсолютно новенькой машине марки ВАЗ стартер иногда ломается каждые 1.5-2 года.

Если вдруг в вашем авто случится такая поломка и возникнет необходимость завести его с вышедшим из строя стартером, вы сможете сделать это даже не имея под рукой практически никаких инструментов. Чтобы узнать, как замкнуть стартер,

Если же при этом вы застряли где-то в лесной глуши или в горах, то, возможно, вам стоит связаться с украинской Службой по Чрезвычайным Ситуациями.

Ваз 2109: неисправности стартера — ищем причины

Стартер для ваз 2109

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки.Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки.Рассмотрим более подробно:

  • Тревожные сигналы
  • Неисправности

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры.На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

Неисправности

Итак:

  • Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
    1. Проверить, не сел ли аккумулятор (АКБ).
  • Проверить предохранитель в блоке предохранителей, отвечающий за стартер.
  • Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

Меняем реле (Фото 2)

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

  • На ВАЗ 2109 еле крутит стартер
    1. необходимо убедиться, в норме ли заряд АКБ
  • не перетянут ли ремень генератора

Совет! Если проблема в другом, необходимо обратится к специалисту, возможно, изношены втулки стартера или иная причина. Чаще на ВАЗ 2109 плохо крутит стартер по причине износа передней втулки установленной в картере двигателя.

  • На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
    1. необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
  • возможно, необходима замена втулок якоря.
  • На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
    1. Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
  • Возможнозалипают контакты (пятаки) втягивающего реле стартера.
  • Или не исправность в контактной группе замка зажигания — сплавились контакты.
  • На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
    1. Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
  • Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
  • Также можно завести автомобиль, кинув питание от другого автомобиля
  • Если предыдущие варианты не помогли, необходима замена АКБ
  • На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
    1. Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало втягивающее реле. При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы.Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

  • На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)
    1. Изношены щетки стартера (фото 3)
  • Возможно, стартер сгорел
  • заклинил стартер

Совет!Если стартер сгорел, иногда целесообразней купить новый стартер, цена на стартер варьируется от фирмы производителя.

Щетки изношены и не достают до якоря (фото3)

  • На ВАЗ 2109 стартер трещит
    1. Сломаны или изношены зубцы венца маховика. (фото 4)
  • Изношен бендикс (механизм, входящий в зацепление с маховиком).

В этом месте стартер трещит (Фото 4)

Совет! одной из наиболее частых неисправностей стартера является люфт якоря. Как же устранить люфт якоря стартера ВАЗ 2109. Необходима замена втулок скольжения. Наибольшую сложность для некоторых представляет замена передней втулки находящейся в картере (фото 5). А именно как достать эту втулку?

Решения

Итак:

  • Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
  • Или же разрубать втулку острым предметом ( отвертка, маленькое зубило, др.)

Втулка в корпусе (фото 5)

На первый взгляд неисправностей стартера очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

masteravaza.ru

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

  • для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
  • для не редукторных стартеров моделей ВАЗ 2108-21099;
  • для редукторных стартеров ВАЗ всех моделей;
  • для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

  • Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
  • БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
  • Компания “Кедр” (Челябинск, РФ);
  • Dynamo AD, Болгария;
  • “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Если крутится стартер после заводки мототора тут может быть две причины: первая залипают контакты на реле которое установленно после замка зажигания(редко но бывает).Вторая причина залипает втягивающее реле. Втягивающие реле на стартере если не имеете опыта,то лучше самому не разбирать а обратиться к специалисту.Заодно попросите и втулки на валу поменять если большой износ.

Втягивающее реле автомобильного стартера представляет собой электромагнит системы зажигания, выполняющий сразу 2 функции. Первая его функция — приближение шестерёнки бендикса в стартере к зубцам венца маховика. Второй функцией является возврат этой шестерни в изначальную позицию после запуска мотора. Неисправность втягивающего реле создаёт риск того, что автомобильный двигатель просто не удастся завести. Возможных причин неисправности реле насчитывается немного.

По какому принципу функционирует втягивающее реле

Перед переходом к собственно неисправностям и способам их исправления следует рассмотреть само устройство этого реле и принцип его работы. Прежде всего следует сказать, что в основе данной детали лежит обычный электромагнит, который включает 2 обмотки (втягивающую и удерживающую), также конструкция реле включает схему подключения к стартеру и сердечник, оборудованный возвратной пружиной.

Популярные статьи  ТОП 6 лучших спутниковых сигнализаций на автомобиль в 2022 году

Во время поворота ключа в замке зажигания происходит подача напряжения от автомобильного аккумулятора на обмотки реле. В результате возникает электромагнитное поле, передвигающее сердечник, который расположен в корпусе. Сердечник осуществляет сжатие возвратной пружины. Вследствие этого происходит сдвиг противоположного конца “вилки” к маховику. Во время этих процессов шестерня, которая соединена с бендиксом, выталкивается наружу, пока не произойдёт её зацепление с маховиком (его венцом). Следствием зацепления становится замыкание контактов на встроенной схеме включения автомобильного стартера. Затем происходит отключение втягивающей обмотки, а сердечнику придаётся зафиксированное положение с помощью продолжающей работать удерживающей обмотки.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Проверка и ремонт втягивающего реле стартера

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
  5. если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
  6. если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

  • для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
  • для не редукторных стартеров моделей ВАЗ 2108-21099;
  • для редукторных стартеров ВАЗ всех моделей;
  • для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

  • Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
  • БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
  • Компания “Кедр” (Челябинск, РФ);
  • Dynamo AD, Болгария;
  • “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Поломка стартера на автомобиле ВАЗ 2114 – не такое и редкое событие. Качество автомобильных деталей российского производства никогда не отличалось высоким уровнем, к тому же для выхода этого механизма из строя есть и другие причины. Но чтобы понять эти причины, сначала нужно разобраться, как устроен стартер и какую функцию выполняет он в составе автомобиля.

Типичные неисправности

Среди всех проблем, которые случаются со стартером, большая часть связана именно с этим тяговым реле. Рассмотрим самые типичные неисправности.

В процессе работы стартер испытывает огромные нагрузки. Чаще всего он устанавливается в нижней части двигателя. Это зона, в которую попадает большое количество пыли и грязи, воды, других жидкостей. Конструктивно втягивающее реле объединяется с корпусом стартера. Если учесть место нахождения реле, то оно также испытывает серьезные нагрузки. Пусковые токи при запуске двигателя могут доходить до 500 А и выше. Это ведет к разрушению контактных пятаков, контактной пластины и контактных болтов.

Среди основных неисправностей можно выделить обрывы, разрушение или выгорание обмоток. Также нередко разрушаются контактные зоны на пятаках и контактной пластине. Горят зажимы контактных болтов. Нередко ломается вилка, залипает шток реле или якорь. Разрушаются пружины.

Ремонт устройства

Проверка и ремонт втягивающего реле стартера

Первоочередной задачей при замене или ремонтных работах втягивающего реле является демонтаж стартера. Он крепится посредством 2 или 3 болтов, открутить которые не представляет больших проблем. Главная загвоздка заключается в том, что на современных иномарках стартер «прячут» далеко в подкапотном пространстве, соответственно, для его снятия необходимо дополнительно демонтировать мешающие механизмы. В отдельных автомобилях понадобится даже поддержка двигателя. Если вы столкнулись с такой ситуацией, при этом добраться до стартера и реле проблематично, обратитесь в автосервис.Достав стартер, можно вытащить непосредственно реле. Втягивающие реле бывают 2 видов: разборные и неразборные. Последние отремонтировать невозможно, поэтому вам понадобится только покупать новый компонент. Замена сердечника выполняется в общем случае по схеме:

  1. отсоедините клеммы от аккумулятора;
  2. демонтируйте механизм, а затем очистите его от масла и других загрязнений;
  3. открутите гайку щеточной системы;
  4. снимите с болта контакт;
  5. снимите стяжные винты, подсоединенные к массе, и гайки с торца;
  6. замените сердечник;
  7. выполните сборку конструкции в обратном порядке;
  8. проверьте работоспособность реле.

Для разборных компонентов можно выполнить ремонт. Предварительно приготовьте отвертку, паяльник с канифолью и олово. Далее выполните следующие шаги:

  1. открутите крепежные винты на корпусе;
  2. при необходимости отпаяйте концы обмотки;
  3. демонтировав защитную крышку, вы можете заменить контакты или отшлифовать их, если они подгорели;
  4. соберите устройство, а затем поставьте на место над стартером;
  5. установите сам стартер с реле.

Процедура не представляет сложностей, поэтому попробуйте выполнить ее самостоятельно, не тратя деньги на услуги автосервиса. Обязательно пометьте клеммы, чтобы в процессе сборки ничего не перепутать. Дополнительно выполните обезжиривание контактов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
