Всё о заправке автокондиционеров фреоном

Как понять, что кондиционер пора заправить

Даже в исправном состоянии система кондиционирования автомобиля постепенно теряет хладагент (фреон). Согласно нормативам, потеря 15% фреона за один год считается нормальным показателем. По техническим условиям утечка 50% хладагента и более приводит к тому, что автомобильный кондиционер уже не в состоянии работать эффективно. Поэтому даже исправно работающую систему необходимо заправлять хладагентом каждые 3 года.

Однако в старых автомобилях ситуация выглядит иначе. Потеря фреона может происходить намного быстрее и в больших объёмах. Поэтому на таких машинах автокондиционер нуждается в заправке гораздо чаще.

Почувствовать то, что кондиционер нужно перезаправлять, достаточно просто. Если он перестал справляться с высокой температурой в салоне летними днями, нужно ехать в сервис или менять в нём хладагент самостоятельно.

Заправлять кондиционер также придётся, если произошла разгерметизация системы кондиционирования из-за поломки. В этом случае перед заправкой необходимо устранить причину утечки, которая обычно кроется в механических повреждениях трубок либо в коррозии конденсатора кондиционера. В первом случае нужно заделать места утечек герметиком, во втором, вероятнее всего, придётся заменить сам конденсатор.

Пошаговая инструкция: как заправить кондиционер

Для того чтобы произвести самостоятельную заправку климатической техники потребуются некоторые устройства, а именно: цифровые весы, цифровой термометр, манометрический коллектор и набор шестигранных ключей.

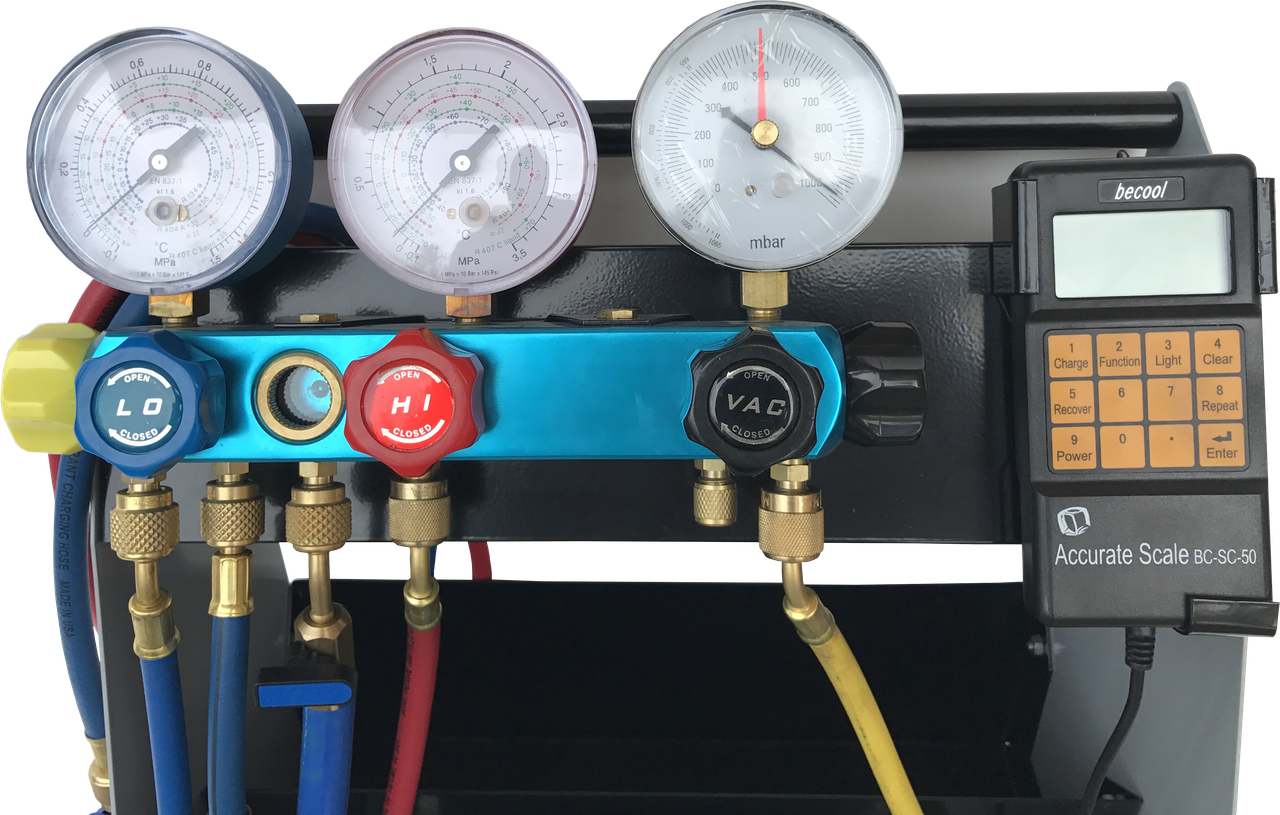

Можно использовать как двух, так и четырехпозиционный коллектор. Двухпозиционное устройство позволяет и вакуумировать и заправлять климатическую технику, но шланг дополнительного оборудования придется переподключать, а создавшуюся в результате этого воздушную пробку придется выпускать, открывая на коллекторе жидкостный вентиль. В четырехпозиционном коллекторе этого делать не нужно. Преимуществом такого устройства является полная герметичность системы и отсутствие контактов с воздухом.

1. Перед началом работы следует открыть замки, расположенные в сервисных штуцерах климатической системы, с целью выпуска оставшегося в устройстве фреона.
2. После выхода всего газа из заправляемого кондиционера, замки нужно перекрыть.

В этом разделе предлагается узнать, как заправить кондиционер фреоном методом показателя перегрева. Перегревом называется разница температур перегретого пара с температурой кипения фреона. При включенном устройстве первый показатель снимается с помощью электронного термометра, приложенного к газовой трубе устройства. Температуру кипения газа можно узнать по манометру низкого давления на коллекторе. Разница этих показателей должна лежать от 5 С° до 8 С°. Если разница более 8С° то это значит, что в сплит-системе фреона недостаточно и его нужно заправлять.

1. Для заправки нужно взять весы и поставить на них баллон с фреоном. После чего необходимо на весах установить показатель веса «0».
2. После выполнения этих процедур следует открыть вентиль на баллоне и на одну секунду приоткрыть жидкостный вентиль на коллекторе для того, чтобы выпустить воздух, находившийся в шлангах.
3. Далее нужно открыть газовый вентиль на коллекторе. В процессе заправки давление в системе будет повышаться, а температура на термометре падать.
4. Производить это нужно до тех пор, пока разница температур между манометром и термометром, приложенным к газовой трубе кондиционера, не составит 5С°- 8С°. После чего нужно перекрыть сначала газовый вентиль на коллекторе, а потом на баллоне с фреоном. Узнать какое количество газа затрачено, можно просто взглянув на весы.

Проверить работу устройства можно только подключив устройство к магистрали и включив. Основным показателем недостаточной заправки является обмерзание кранов, если этого не происходит, то кондиционер заправлен верно, с нужным количеством газа.

Комфортные условия в автомобиле невозможно создать без дополнительных систем. Производители транспортных средств включают их в состав основных частей и механизмов. Кондиционер относится к этим устройствам и обеспечивает оптимальную температуру в салоне даже при условиях летней жары. Он работает только при включенном двигателе и дает возможность без проблем управлять автотранспортом. К положительным моментам климатической системы можно отнести и то, что она предотвращает попадание неприятных запахов в салон и регулирует уровень влажности в салоне.

Кондиционер прост в использовании. Перед началом работы необходимо ознакомиться с инструкцией, тогда можно избежать многих непониманий. В ней находятся технические параметры, способы чистки, частота заправки и правила применения.

Многие автовладельцы хотят знать больше и в целях экономии желают научиться заправлять кондиционер собственными силами. Фото: pro-vidnoe.ru

Как часто нужно заправлять

• Кондиционер в новом автомобиле нуждается в обслуживании и дозаправке не позднее, чем через три года после покупки, далее периодичность составляет не реже одного раза в полтора года.
• Если пользование транспортным средством происходит около десяти лет и более, то заправка производится раз в год. К этой категории относятся и системы, установленные самостоятельно.

Не нужно ждать, когда кондиционер перестанет охлаждать воздух. Если дотянуть до этого момента, то можно критически перегреть компрессор. Ремонт этой неполадки стоит недешево и занимает много времени.

В стандартных условиях эксплуатации количество фреона в контуре охлаждения уменьшается на 6-15% в год. Уже через три года потеря хладагента будет значительной.
Намного быстрее он начинает расходоваться при плохой герметичности соединительных деталей.

Признаки недостаточного количества фреона следующие:

• Наличие льда на штуцерных соединениях наружного блока климатической системы;
• Менее эффективное охлаждение воздуха;
• Недостаточное количество фреона при самостоятельном осмотре кондиционера.

15 Несколько важных нюансов

Прежде чем начинать работы, необходимо изучить техпаспорт кондиционера и инструкцию, которая к нему прилагается

Если эти документы утеряны, обязательно следует обратить внимание на металлический шильд, закрепленный на наружном блоке

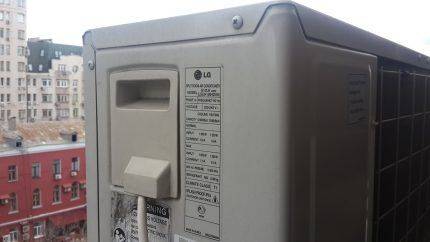

Основные технические характеристики любой сплит-системы продублированы на металлическом шильде, закрепленном на боковой стенке наружного блока устройства

На этой металлической пластине обычно имеются все основные сведения по этой конкретной модели. Здесь можно узнать, какая именно марка фреона использована для заправки контура, каким должно быть давление в нем, сколько граммов хладагента нужно закачать в систему и т.д.

Следует помнить, что номинальное давление в контуре зависит от марки хладагента, а также от температуры окружающего воздуха. Если на улице слишком холодно или жарко, а замеры проводятся по манометру, необходимо сделать поправку. Данные об изменении давления можно найти в справочниках.

При тестировании кондиционера после заправки нужно включать только режим охлаждения. Если случайно запустить обогрев, можно залить компрессор и полностью сломать сплит-систему.

Когда требуется заправка кондиционера фреоном?

По статистике даже самый качественный кондиционер теряет в течение сезона до 8% закачанного хладагента (фреона). Значит, по меньшей мере, 1 раз в 2 года домашняя климат-система нуждается в дозаправке фреоном.

Причиной потери холодопроизводительности может стать не только утечка хладагента. Не меньшее влияние оказывает на нее загрязнение испарителя и конденсатора, радиаторов, проблемы с работой вентиляторов внешнего блока сплит-системы.

С высокой долей достоверности можно судить о необходимости заправки хладагентом только в случае, если система с правильной периодичностью проходит профилактику, а после чистки компонентов производительность по холоду так и не вышла на оптимальный уровень.

Частота очистки оборудования во многом зависит от места расположения блока:

• Сплит системы на 1-4 этажах нужно чистить перед началом каждого сезона.
• При установке блоков на высоте 5 – 8 чистку можно производить 1 раз в 2 года;
• Блоки на 9 этаже и выше нуждаются в чистке не чаще, чем 1 раз в 3 года.

Если кондиционер используется и в зимнее время, чистка потребуется намного чаще – не менее 1 раза в месяц, а в некоторых случаях – 1 раза в неделю.

Большинство владельцев техники не имеют представления, как заправить домашний кондиционер самому. В действительности, процесс этот не столь сложен, однако потребует определенных знаний об устройстве оборудования, наличия специфических приборов и инструментов, навыков их использования.

При этом некоторые ошибки (например, избыточное количество хладагента в системе) могут привести к совершенно противоположному результату – вместо восстановления рабочих параметров климатическая установка полностью выйдет из строя. Чтобы исключить такой неприятный исход душе доверить работу по заправке специалистам сервисного центра.

Как часто заправлять домашний кондионер фреоном?

Закачка фреона в сплит-систему производится в трех случаях:

• в процессе монтажа или переустановки на новое место;
• после ремонта, подразумевающего отключение фреоновых магистралей;
• в результате утечки хладона из контура.

Вообще-то, после установки нового кондиционера заливать фреон нет нужды – производитель закачивает газ в наружный блок. Аналогично поступают грамотные мастера – при ремонте либо демонтаже сплита хладон перекачивается в теплообменник внешнего модуля. Первые два случая подразумевают потерю вещества из-за неудачных действий.

На недостаточное количество фреона в системе климатического агрегата указывают следующие признаки:

• снижается эффективность охлаждения – вентилятор внутреннего блока гонит теплый воздух;
• компрессор безостановочно работает в режиме полной нагрузки;
• инверторный кондиционер уходит в ошибку и часто отключается (дисплей показывает код неисправности);
• расположенный на внешнем блоке сервисный порт, куда приходит жидкостная магистраль, покрывается льдом;
• под воздействием давления фреона на прохудившемся соединении появилось масло;
• обмерзание испарителя внутреннего модуля.

На видео и сайтах компаний, занимающихся инсталляцией холодильных машин, встречается рекомендация: бытовые кондиционеры необходимо заправлять чуть ли не ежегодно. В действительности правильно установленный сплит спокойно служит без дозаправки по 3—5 лет, поскольку через надежные соединения большой объем хладона вытечь не может.

Если вышеперечисленные признаки наблюдаются часто, нужно разбирать стыки и проверять качество вальцовки. Заводской брак внутри агрегатов – редкость даже для «китайцев».

Как самостоятельно заправлять кондиционер

Чтобы своими руками заправить автокондиционер, снимите резиновую или пластиковую заглушку с магистрали низкого или высокого давления (в зависимости от имеющегося у вас оборудования). Соберите устройство для заправки и подключите его к штуцеру. Заведите двигатель и выставьте обороты на 1500 в минуту. Откройте вентиль и заправляйте газ в течение 5 минут. Заглушите двигатель и закройте вентиль, а через 5 минут посмотрите на показания манометра. Если давление в системе ниже нормы, повторите все операции. Не допускайте превышения давления, это повредит кондиционер. Более подробно процедура заправки именно вашей модели системы кондиционирования описана в руководстве по эксплуатации автомобиля или кондиционера.

Способы заправки кондиционера фреоном

Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.

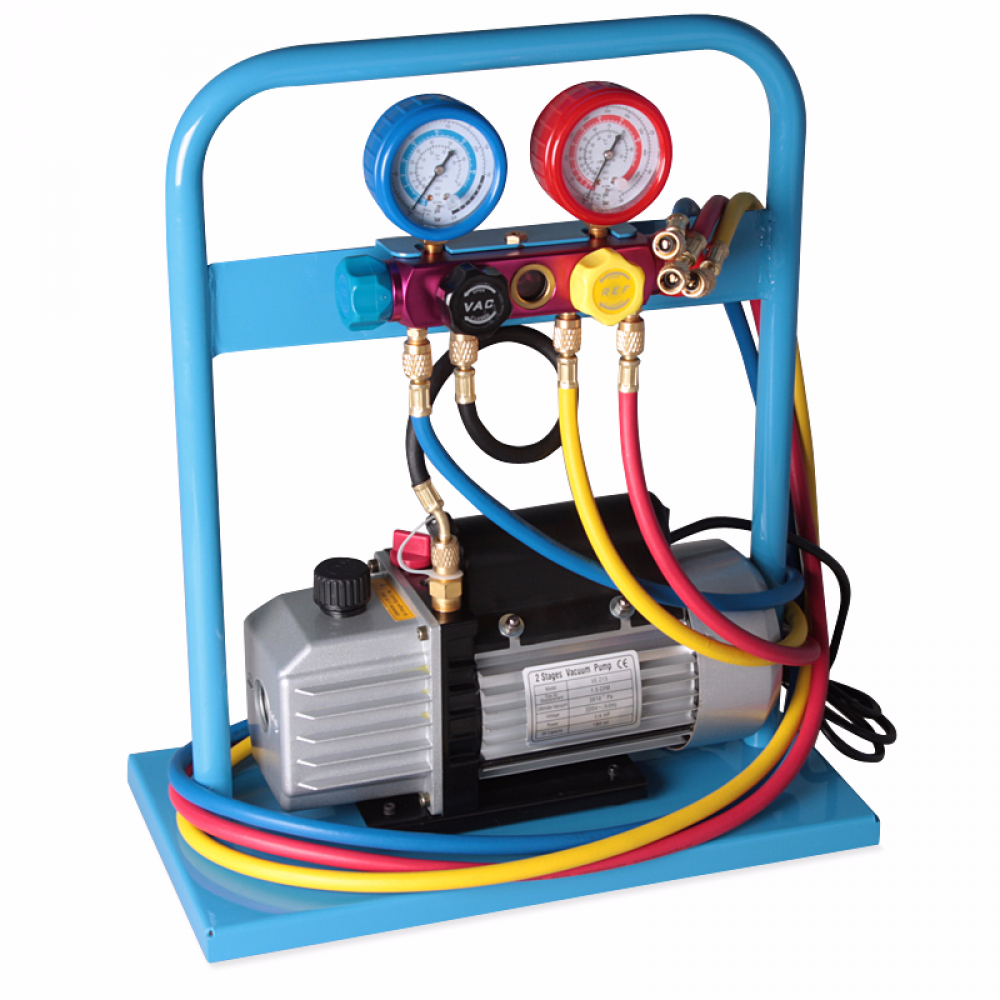

Заправка кондиционера своими руками потребует следующий набор:

• манометр;
• вакуумный насос;
• баллон с фреоном;
• строительные весы;
• слесарные инструменты – шведский ключ, шестигранники, отвертка.

Заправка по весам

Если нужно заправить полностью пустой кондиционер 22 или 410 газом, то процесс происходит следующим образом.

Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.

Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.

Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.

Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.

Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.

Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.

Заправка по давлению

Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.

Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.

Заправка по перегреву и переохлаждению

Достаточно точным методом является заправка кондиционера по перегреву или по переохлаждению. Весь смысл заключается в ориентировке на разность температур.

В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.

Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.

Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.

Заправка кондиционера по току

Многие мастера не используют этот способ, но его применение вполне оправдано в тех случаях, когда нет возможности воспользоваться весами для взвешивания фреона. Так как заправить кондиционер самостоятельно по току?

Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.

Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.

Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.

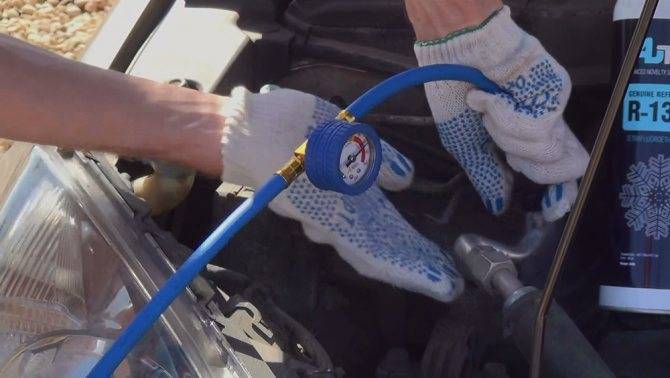

Пошаговая инструкция по заправке

Вне зависимости от марки и модели автомобиля, общая часть правильной инструкции по заправке автокондиционера одноразовым набором выглядит следующим образом.

1. Необходимо снять защитный колпачок с порта магистрали низкого давления. В случае наличия во входе мусора — тщательно очищаем его и колпачок. В систему не должно попасть ни единого кусочка грязи или мусора, иначе компрессор может выйти из строя.
2. Ставим автомобиль на нейтральную передачу и ручной тормоз. После этого заводим движок и держим обороты на отметке 1500 об/мин. В этот момент нужен помощник, удерживающий их на заданной величине с помощью педали газа. В качестве альтернативы можно что-нибудь подложить под акселератор.
3. Включаем рециркуляцию воздуха в салоне на максимум.
4. Нужно надеть шланг на заправочный штуцер и подсоединить его к отверстию магистрали низкого давления.
5. Поворачиваем кран магистрали низкого давления, предварительно перевернув флакон с хладагентом вверх дном. Далее, не спеша, поворачиваем вентиль.
6. В процессе заправки кондиционера поддерживаем давление с помощью манометра. Оно не должно превышать 285 Килопаскалей (кПа), лучше всего держать его на отметке в 275 Килопаскалей.
7. Как только температура выходящего из дефлектора воздуха достигнет 6–8 °C, а штуцер рядом с портом низкого давления покроется льдом, можно считать заправку оконченной.

Видео: заправка автокондиционера своими руками

Однако упрощённая схема далеко не всегда даёт нужный результат. Поэтому автомобилисты вправе воспользоваться сложным способом и расширенным набором оборудования. В таком случае схема заправки несколько видоизменяется. Сначала проводится диагностика системы с помощью тестера, но определить недостаток фреона можно и «на ощупь».

Если при включенном кондиционировании трубка магистрали низкого давления остаётся теплой, фреона в системе недостаточно

Убедившись в необходимости заправки, нужно действовать следующим образом.

1. Сначала удаляется весь хладагент из системы кондиционирования.
2. Затем с помощью вакуумного насоса выкачиваются воздух и жидкость. Вакуумирование проводится в течение получаса.
3. Далее с помощью весов или мерной колбы измеряется количество заправляемого фреона.

Дальнейшая заправка выглядит так же, как и в первом случае, лишь давление поступающего газа контролируется с помощью манометрического коллектора, а не обычного манометра.

Вакуумирование кондиционера

Когда в системе автокондиционера осталось менее чем 50% хладогента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.

• Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
• Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
• Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз. После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.

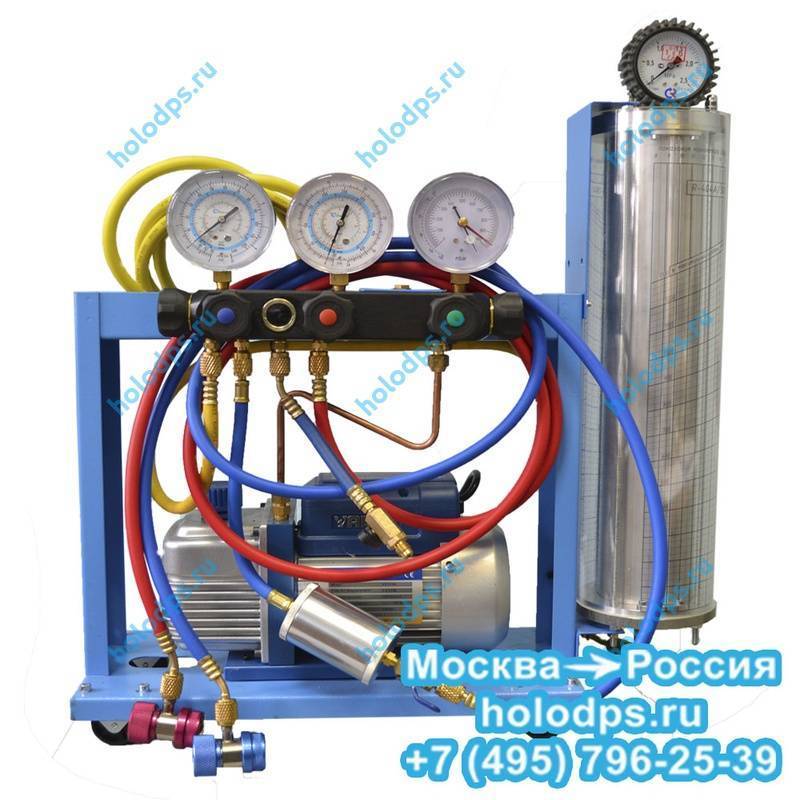

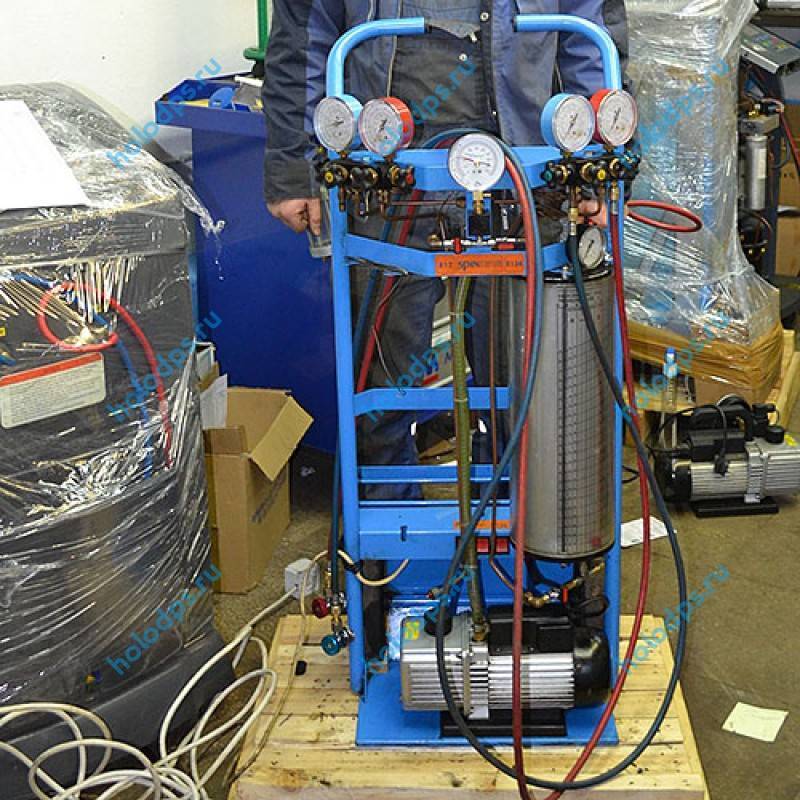

Автоматические станции

На сегодняшний день существует несколько типов установок для дозаправки автомобильных кондиционеров. К примеру, это также могут быть специальные станции — такие установки, к которым подключаются все необходимые переходники и баллоны, являются универсальными. Станция для заправки автокондиционеров может совмещать в себе несколько типов установок, иными словами, такие системы могут использоваться для диагностики, заправки, а также ремонта устройства. Как правило, для того, чтобы избавиться от проблем в работе систем кондиционирования, нужны специальные установки с баллонами, инструментом и шлангами, которое позволит сделать диагностику и заправить систему.

Использование автоматической станции для дозаправки

Почему нужно использовать такую систему, подключив к ней весь необходимые инструмент, баллон и шланги? Потому что в первую очередь с ее помощью можно сделать диагностику, которая при своевременном выявлении причин позволит избежать дорогостоящего ремонта. Согласитесь, визуальный осмотр далеко не всегда позволит выполнить точную проверку состояния. Чтобы избежать ремонта и вовремя выявить все поломки и причины, можно использовать специальный инструмент для диагностики. Именно такой инструмент позволит оперативно выявить места утечек фреона и разгерметизации системы, соответственно, правильно произвести ремонт устройства.

Если нужно выявить утечку, в наборе инструментов могут также находиться специализированные красители и ультрафиолетовая лампа. Краситель заливается в шланги системы, также заправляется фреон из баллона, после чего с помощью УФ-лампы выявляются места, откуда хладагент уходит.

Если в процессе диагностики с помощью инструментов вы выявили, что ремонт вам не нужен, то после нее можно приступать непосредственно к процессу заправки своими руками. Система позволит подключить баллон с хладагентом к устройству и заправить его по максимуму. Помните о том, что заправлять «кондер» всегда нужно заправлять правильно, поскольку недостаток фреона может привести к необходимости ремонта компрессора. Благодаря специализированным станциями вы всегда сможете правильно рассчитать необходимый объем фреона, который позволит кондиционеру работать правильно.

Профилактические работы. Что необходимо знать?

Чтобы заправить сплит систему фреоном, нужно обладать определенным набором знаний.

Во-первых, хладагенты состоят из безопасных для здоровья человека веществ. При работе с ними не требуется соблюдения каких-то особых инструкций. Они имеются в свободной продаже в баллонах определенной емкости.

Во-вторых, необходимо знать, что заправку и дозаправку сегодня осуществляют обычно двумя видами хладагента – R407C или R410A. Первая разновидность представляет собой смесь трех видов фреона. При разгерметизации системы, заполненной таким хладагентом, дозаправка невозможна – потребуется полное избавление от остатков вещества и заправка новым. Второй вид хладагента относится к современным разработкам, он экологически чист, при необходимости возможна дозаправка системы кондиционирования.

На весь результат процедуры заправки сплит системы хладагентом, может повлиять выбор марки рабочего вещества. Отдавая предпочтение более дешевому хладагенту, обладатель сплит системы рискует привести к поломке компрессора. А это повлечет за собой куда более серьезные расходы.

В-третьих, существует несколько методов заправки системы хладагентом. Прежде чем приступить к практическим действиям, нужно хорошо изучить теорию вопроса о том, как заправить сплит систему самому, и выбрать наиболее приемлемый способ.

• Заправка с учетом давления. Для использования этого метода потребуются сведения о допустимом количестве содержания рабочего вещества в системе. Они предоставляются компанией-производителем в сопроводительных документах или на официальном сайте. Через манометр баллон с газом соединяют с коммуникационными трубками. Фреон подается маленькими порциями. Регулярно производится сравнение показателей прибора с рекомендованными данными завода-изготовителя кондиционера. Описанные действия выполняются до того момента, когда будет достигнуто соответствие числовых показателей. Методика требует умения владеть приборами, а сама процедура занимает довольно много времени.
• Заправка с учетом массы хладагента. При использовании метода необходим непрерывный контроль массы емкости с фреоном. Для процедуры подойдут любые удобные в использовании весы. Суть метода заключается в том, что фреон из баллона должен перетечь в агрегат. Отслеживая, насколько емкость с содержимым стала легче первоначального показателя, можно судить об уровне заполнения системы. Простота способа – основное его преимущество. Но существует один момент, который может вызвать затруднение. Дело в том, что перед заправкой систему нужно освободить от остатков хладагента и вакуумным насосом удалить все содержащиеся там примеси.
• Использование заправочного цилиндра. Этот метод применяется в том случае, когда известно точное содержание фреона в системе. Недостающее количество вещества помещается в цилиндр, из которого его необходимо поставить в агрегат. Преимущества метода в том, что не потребуется эвакуировать из системы кондиционирования остатки фреона и проводить вакуумирование.
• Заправка по перегреву или переохлаждению. Смысл действий во время проведения процедуры заключается в фиксировании разности показателей температур. Из всех предложенных методов, этот является наиболее сложным.

Каждая из существующих методик имеет свои положительные и отрицательные стороны, и ни один из способов универсальным назвать нельзя. Чтобы самостоятельно заправить сплит систему и выбрать нужный метод, необходимо учесть много факторов. Именно по этой причине заправка кондиционера хладагентом носит индивидуальный характер.

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

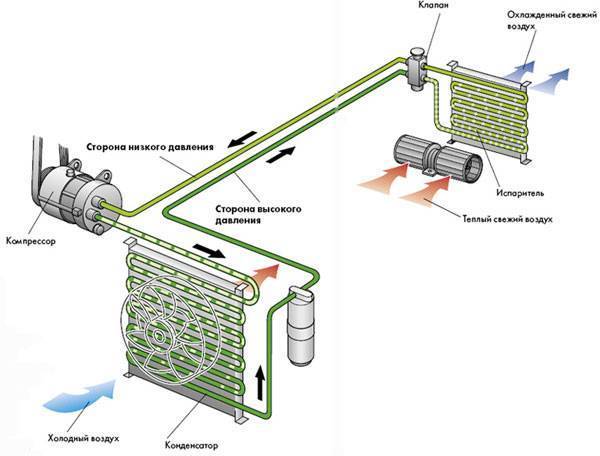

Принцип работы автокондиционера

• В замкнутом контуре находится фреон, циркулирующий в системе;
• В компрессоре кондиционера газ сжимается, его температура повышается;
• Потом хладагент (горячий газ под высоким давлением) попадает в конденсатор, там он отдает тепло и конденсируется (переходит в жидкое состояние);
• Затем фреон поступает в контур, по стороне высокого давления подводится к расширительному клапану, распыляется и попадает в испаритель;
• Там хладагент испаряется, при этом из воздуха отводится тепло, благодаря чему он охлаждается;
• Наконец, фреон в виде холодного газа снова поступает в компрессор по стороне низкого давления, и процесс повторяется.
