Компьютерная диагностика автомобиля

Содержание

Анализируем вид выхлопа

Следующий шагом в том, как проверить работу двигателя, является анализ того, какой дым выходит из выхлопной трубы. Так, если во время запуска показался обильный белый дым, а затем полностью исчез, то вероятнее всего, это был обычный конденсат, а значит беспокоиться не стоит. Но, если дым не перестает валить из выхлопной трубы, то это означает, что нужно провести экспресс-диагностику по его запаху и цвету. Так, белый дым либо дым с небольшим сизым оттенком, который быстро рассеивается и имеет сладковатый запах, означает наличие в цилиндрах двигателя автомобиля тосола. Сизый или синий дым, зависающий на некоторое время в воздухе серой или легкой сиреневой дымкой, предполагает попадание масла в камеру сгорания. Здесь нужно учитывать, что устранение данных неисправностей может очень дорого обойтись, поэтому лучше не рисковать.

Обзор диагностического сканера ELM 327 подключаемого через OBD-II разъем, приобретенного на Алиэкспресс.

Здравствуйте. Хочу рассказать одну историю автолюбителя, так как сам являюсь таковым. Ни для кого не секрет, что большинство современных  автомобилей от пола, до потолка наполнены различной электроникой. Всем этим хозяйством управляет блок управления. Все процессы контролируются различными датчиками. Автомобиль сам себя диагностирует и в случае какого-то сбоя, показывает ошибку. Ох уж эта лампочка Чек Энджин (Check Engine), которая так пугает каждого автомобилиста. При появлении “Джеки Чана”, так в простонародье называют этого зверя, автолюбители спешат на станцию технического обслуживания. Все хотят, как можно скорее, выяснить причину данной ошибки и устранить (стереть) её. Кто хоть раз посещал такие станции, наверняка знает, как происходит процесс диагностики. Мастер подключает замысловатый прибор к бортовому компьютеру автомобиля, через разъём OBD-II, который в большинстве случаев находиться под рулем. Проверяет систему, считывает код ошибки, выносит вердикт. Сканер показывает код ошибки.

В моём случае, это была ошибка датчика лямбда-зонд P0137 – подогреваемый кислородный датчик 2, банк 1. Низкое напряжение. И что бы я ни делал, все без толку. Ошибка загоралась вновь и вновь. Каждый визит в сервис обходился мне в 400 рублей. Процедура повторялась. Мастер подключал сканер, проводил диагностику, говорил код ошибки и гасил ее. Я не однократно чистил разъём датчика, менял его на аналоги и многое другое, но это уже другая история. Ошибка постоянно повторялась, и лампочка Чек Энджин не покидала моей приборной панели.

В один прекрасный день, меня посетила идея. Если у мастера есть оборудование, которое считывает ошибки, то почему бы и мне не приобрести такое. Открыл ноутбук и начал поиски на просторах интернета. Наткнулся на статью, где подробно описывалось, как происходит диагностика двигателя автомобиля. Существует много способов. Кто-то едет в сервис и не париться. Кто-то самостоятельно замыкает контакты скрепкой и считает количество вспышек лампочек на приборке. У кого-то есть профессиональное оборудование для проведения данной процедуры. Произошло чудо. Сам того не зная, я нашел решение на всем известном сайте Алиэкспресс. Китайский продавец предлагал чудо прибор, который считывает ошибки двигателя. Диагностический сканер ELM 327, подключаемый через OBD-II разъем.

Купить данное устройство можно на АлиЭкспресс.

Компьютерная диагностика автомобиляДиагностический сканер OBD2

Начал изучать прибор по описанию. Маленький размер, работает через Bluetooth соединение, в наличии компакт-диск, с программным обеспечением. Если работает через Bluetooth, то должен подключаться к телефону – подумал я. Действительно, и для Android, и для IOS предлагается множество приложений на эту тему. Цена данного девайса была всего 250 рублей. Решил заказывать. Посылка шла 24 дня до Алтайского края. Получил посылку на почте, все как обычно. Посылка хорошо запечатана, в транспортировочной пленке, внешних повреждений нет. Вскрыл коробку, прибор на месте, диск на месте, инструкция на месте.

Компьютерная диагностика автомобиляУстановочный диск

Как самому проверить двигатель на ошибки.

Скачал приложение на свой телефон и пошел в гараж, проверять прибор на работоспособность. Включил зажигание, запустил двигатель, подключил прибор к разъёму OBD-II, который у меня находиться под рулём автомобиля. Автомобиль Тойота Камри 2005 года, левый руль. На сканере загорелась лампочка красного цвета. Открываю приложение, кому интересно, я скачал OBD Max. Подключаюсь к сканеру. Процедура очень простая, телефон сам находит сканер и подключается к нему. Как в случае с беспроводными наушниками. Программа OBD Max даёт возможность посмотреть показания проборов и всевозможных датчиков. От оборотов двигателя, до потребления расхода воздуха во впускном коллекторе. Естественно есть возможность считывать и обнулять ошибки. Произвожу первую диагностику двигателя. Сканер работает отлично, всего за пару секунд, на экране моего смартфона появилась все та же злополучная надпись – Ошибка P0137-подогреваемый кислородный датчик 2, банк 1. Низкое напряжение. Все как в сервисе, только бесплатно. Стер все ошибки в один клик, лампочка “Джеки Чан” погасла. Теперь у меня есть возможность самому диагностировать двигатель своего автомобиля, совершенно бесплатно. Устранять проблемы и сбрасывать ошибки, в случаи их повторного появления. Всем спасибо, надеюсь мой опыт будет полезен вам.

Диагностика автомобилей с выездом

Также многие компании, которые занимаются выездной диагностикой автомобиля, предлагают возможный ремонт прямо на месте. Конечно, это удобно и сильно экономит деньги на транспортировку авто на сервис и время. Автоэлектрик на месте может произвести такого рода ремонт как:

— Отремонтировать электропроводку

— Произвести профилактику и наладку всех подключенных к компьютеру систем

— Заменить вышедший из строя датчик и т.д.

Диагностика автомобилей с выездом обеспечивает автолюбителям удобства и оперативность. Однако, выездная диагностика с ремонтом будет стоить на порядок дороже, так как необходимо учесть объём работ и замену неисправных элементов.

Что первоочередно нужно проверять

  1. Работоспособность всех датчиков
  2. Проверить работу системы зажигания
  3. Проверить состояние и надежность контактов
  4. Проверить состояние свечей
  5. Установить работает ли бензонасос, а также производительность его работы (замерить давление топлива).

Кроме того правильное направление в поиске причин нестабильной работы инжектора подскажет поведения автомобиля в целом, причем возможно задолго до самой критичной ситуации. Поскольку и забитость фильтров, и снижение производительности бензонасоса или топливных форсунок не случаются мгновенно.

Работа двигателя может сопровождаться:

  • не стабильной работой на холостых или под нагрузку,
  • повышенным расходом топлива,
  • троением,
  • а также в виде горящей лампочки «чек энджин» на панели приборов.

Чтобы установить причину появления чека самостоятельно для диагностики инжектора как раз и используют либо бортовой компьютер с соответствующей функцией, либо ноутбук с диагностическим кабелем и программой. На сервисных станциях, как правило используют специальное диагностическое оборудование.

Когда нет кода ошибки

Проблемы без кода — это те, которые ненавидят все, особенно, когда симптомы появляются периодически. В таких ситуациях вы должны посмотреть на симптом (ы) и сделать некоторые обоснованные предположения о том, на что следует посмотреть в первую очередь.

Как и раньше, подход к решению проблемы, не связанной с кодом, будет зависеть от того, что имеется в вашем диагностическом арсенале.

Если у вас есть анализатор выбросов, вы можете сначала посмотреть на выхлопные газы. Если у вас есть мультиметр или осциллограф, вы можете проверить датчик, инжектор, зажигание или даже форму сигнала топливного насоса.

Поскольку большинство технических специалистов сегодня владеют каким-либо типом сканирующего инструмента, проверка системных данных — это то же самое место, с которого можно начинать, даже когда нет кода ошибки.

Популярные статьи  Как правильно делается хонингование цилиндров двигателя

Одна из первых вещей, которую вы должны проверить — это состояние цикла. Топливная система не может подавать правильную топливную смесь, если контур разомкнут.

Если двигатель не может войти в замкнутый контур после того, как он прогрелся или работал, он может иметь неисправный датчик охлаждающей жидкости или открытый термостат.

Следующим логическим шагом было бы посмотреть на выходной сигнал датчика охлаждающей жидкости, чтобы увидеть, нормально ли он работает или его сопротивление изменяется по мере прогрева двигателя. Отсутствие изменений в сопротивлении или показания, выходящие за пределы диапазона, покажут вам, что датчик охлаждающей жидкости неисправен.

Для проверки термостата вы можете использовать инфракрасный термометр для измерения температуры охлаждающей жидкости на выходе термостата после прогрева двигателя. Если показания температуры низкие, возможно, термостат открыт, отсутствует или имеет неправильную номинальную температуру двигателя.

Если система входит в замкнутый контур, посмотрите на входы TPS и MAP, чтобы убедиться, что они меняются при изменении положения дроссельной заслонки.

Проверяем состояние жидкостей

Следующий этап того, как правильно проверить двигатель – это проинспектировать тосол и состояние масла. Проверять масло необходимо с помощью щупа, а тосол — открутив крышку бачка или радиатора. При этом масло должно быть прозрачным, нормальной, не слишком вязкой консистенции. В нем не должно находиться пузырьков воздуха или посторонних примесей, а на щупе не должно оставаться разводов или постороннего налета. Тосол должен быть также прозрачным, иметь характерный сладковатый запах. Нужно помнить, что наличие пузырьков в жидкости – это первый признак утечки. Осмотреть нужно и крышку маслозаливной горловины. Под ней или по краю горловины ни в коем случае не должно быть налета или пены. Плотный налет бело-желтого цвета является прямым признаком того, что в двигатель попала охлаждающая жидкость.

Как самостоятельно сделать диагностику

От диагностики с помощью компьютера в рамках этой статьи мы отказались из-за ее дороговизны и сложности в настройке ПК и самого софта. Для теста использовался смартфон на Android, адаптер ELM327 и приложение EOBD-Facile. Интерфейс программы простой и понятный, подробно о нем рассказывать нет смысла. Переходим к процессу диагностики.

Шаг 1. Подключите беспроводной адаптер к диагностическому разъему в машине, а затем соедините со смартфоном по Bluetooth. Откройте приложение, выберите пункт «Соединение» и следуйте инструкциям на экране.

Адаптер, подключенный к разъему OBD-II

Шаг 2. Когда подключение установлено, можно начинать поиск ошибок. Обычно это занимает несколько минут. В нашем случае ошибок найдено не было, но если с вашей машиной не все в порядке, список неисправностей доступен в меню «Диагностика» — «Код неисправности». Подробная информация о состоянии систем авто также отображается в разделе «Статус».

Неисправностей нет

Шаг 3. С помощью меню «Измерения» можно просмотреть данные с датчиков в режиме реального времени. В режиме таблицы или графика удобно наблюдать за мгновенным расходом топлива или оборотами двигателя.

Обороты двигателя на холостом ходу

Приложение также предлагает ряд продвинутых функций для глубокой диагностики автомобиля. В нашем тесте мы использовали только базовые бесплатные инструменты. Обычному пользователю этого будет достаточно, чтобы определить общее техническое состояние машины.

Теперь вы чуть больше знаете о диагностике автомобиля через смартфон или компьютер. Надеемся, этот материал поможет сэкономить время на поиск неисправностей и позволит быстрее починить любимую машину.

Поделиться ссылкой

Какие данные можно получить посредством диагностики

Все современные автомобили оснащаются единой электронной системой контроля и управления работой двигателя (ЭСУД). Рабочие параметры этой системы контролируются электронным блоком управления автомобиля (ЭБУ).

Контроль и анализ параметров ЭСУД позволяет специалистам быстро и точно определять неисправности в системах мотора автомобиля. Диагностика выполняется посредством специальных компьютеризированных сканеров, которые позволяют получать разные данные о работе двигателя. Результаты сканирования сравниваются с параметрами, рекомендуемыми заводом-производителем. В случае отклонения от номинальных значений можно делать выводы о поломке в том или ином узле, неправильной работе какой-либо из систем машины. Часто случается так, что поломка в одной системе приводит к некорректной работе другой, поэтому компьютерная диагностика – это сложный процесс, требующий определенных навыков и умений.

Используя специальный сканер, механик может получить информацию о работе:

  • электронного блока управления;
  • топливной системы;
  • системы охлаждения;
  • системы зажигания;
  • газораспределительного механизма;
  • системы рециркуляции выхлопных газов.

Процесс сканирования выполняется в несколько этапов, по завершению каждого из которых формируется отчет об ошибках. Их расшифровка позволяет получить информацию о том, какой узел или система работают некорректно и требуют ремонта, замены или настройки.

Наличие на автомобиле ЭСУД и ЭБУ позволяет непрерывно контролировать работу всех систем, записывая в память электронного блока выявляемые ошибки. Данные о неисправностях хранятся в энергонезависимой памяти ЭБУ в виде специальных кодов, которые впоследствии считываются сканером. Чтобы предупредить водителя о возможной поломке на приборном щитке есть «CHECK ENGINE». При его срабатывании следует как можно раньше провести компьютерную диагностику и устранить причины появляющегося предупреждения. Своевременно выполненная диагностика автомобиля позволит предупредить более серьезную его поломку и избежать дорогостоящего ремонта.

Поводы и причины

Вне зависимости от марки и модели, машина представляет собой довольно сложный механизм. Тем более – двигатель. Он является (особенно, современный) воплощением технической и инженерной мысли, имеет сложнейшую высоко технологичную конфигурацию, и зачастую непросто самому разобраться в его конструкции. Но причины, по которым мотор неправильно и нестабильно функционирует, по крайней мере, можно попытаться определить. Вот те случаи, в которых диагностику движка нужно проводить как можно быстрее, ведь вовремя выявленная проблема может быть успешно решена без особого ущерба для функциональности агрегата и машины в целом. А если запустишь, то придется выложить неслабые гроши на ремонты.

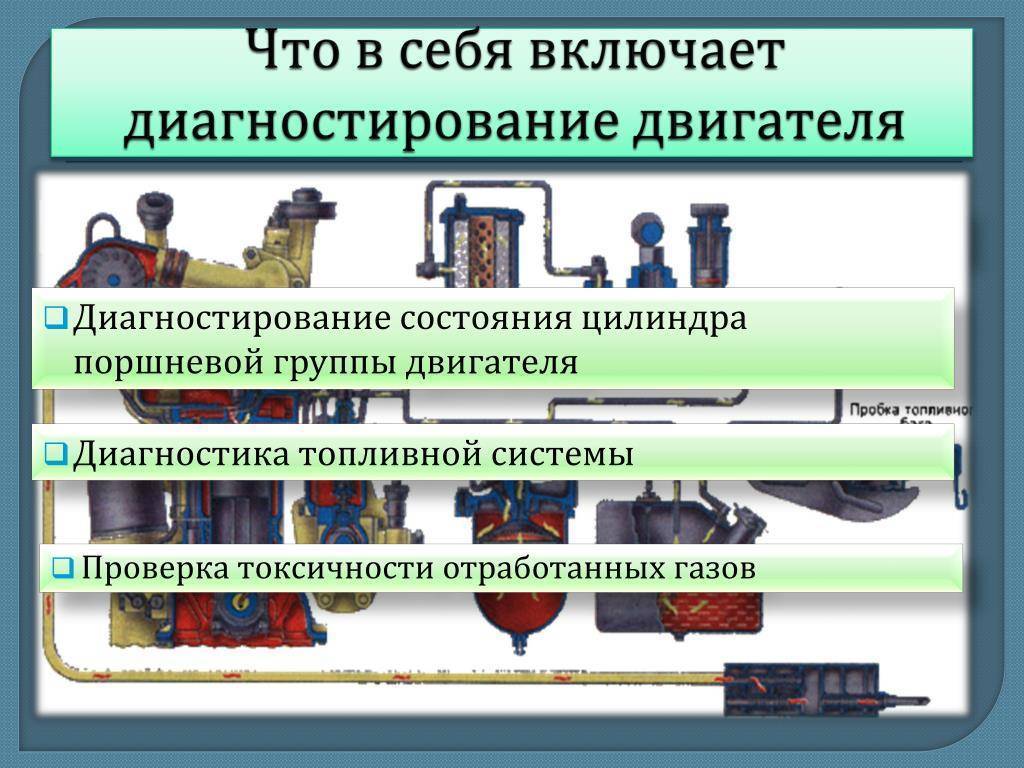

Методы проведения диагностики двигателя

Перечень применяемых инструментов и методик при диагностике силовых агрегатов весьма велик. Каждая методика состоит из строго последовательного набора этапов. Некоторые из них доступны для самостоятельного использования, другие же доступны только в профессиональных автомастерских. Перечислим основные способы диагностики двигателя.

1. Визуальная диагностика

Некоторые проблемы видны невооруженным глазом. Осмотрев двигатель, уже можно сделать определенные выводы о его состоянии.

Самые распространенные примеры:

  • Пятна и подтеки масла указывают на износ прокладки, слабое крепление крышки клапанов, а также могут быть следствием более серьезных проблем.
  • У бензиновых двигателей сильная вибрация, троение двигателя иногда свидетельствует о неисправности свечей зажигания. Свечи выкручивают и осматривают. Наличие нагара на свече позволяет с высокой долей вероятности определить виновника проблемы.
  • Механические повреждения датчиков и обрыв их проводов можно обнаружить при визуальном осмотре подкапотного пространства автомобиля.

Таким образом, визуальный осмотр двигателя есть первейший и самый доступный этап его диагностики. Такой способ еще называют безразборной проверкой. Также работу двигателя проверяют на слух – не должно быть посторонних стуков, скрежета и других шумов. Если необычные звуки сопровождают работу ДВС, то это чревато как минимум регулировкой зазоров клапанов, а в особо запущенных случаях может вылиться в проведение капитального ремонта мотора.

2. Самодиагностика системы

Автомобили, выпускаемые в настоящее время, имеют развитые системы диагностики. Данные системы предоставляют данные обо всех ошибках блока электронного управления. Анализ этих сбоев позволяет определить состояние двигателя. Ошибки выводятся на экран бортовой компьютерной системы или зашифрованы с помощью последовательности миганий индикатора Check Engine.

Каждый производитель автомобилей по-своему организует доступ к системе самодиагностики двигателя. В одном случае нужно соединить между собой определенные контакты диагностического разьема OBDII и проехаться, в другом произвести повороты ключа зажигания в несколько этапов и нажатие педалей. Такая информация по конкретной модели автомобиля доступна на различных тематических форумах в сети Интернет.

3. Компьютерная диагностика

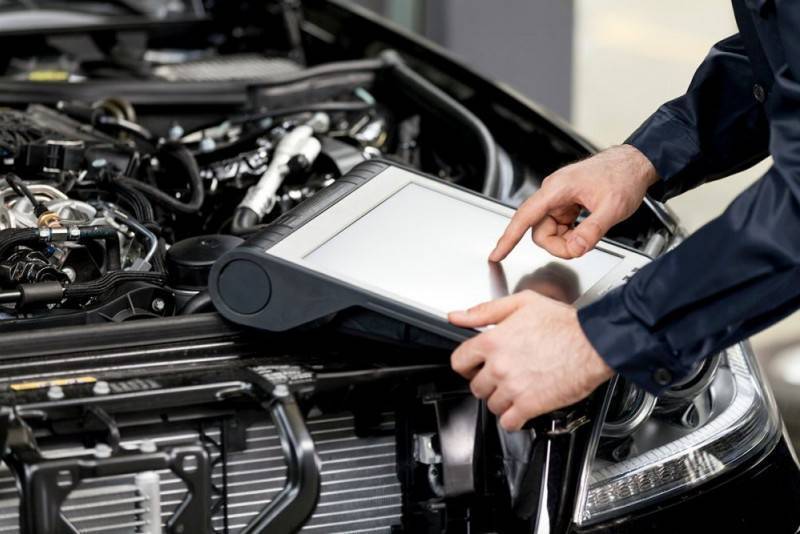

Этап компьютерной диагностики требует наличия специального сканера. Данный девайс опрашивает ЭБУ и считывает все ошибки двигателя, которые когда-либо были зафиксированы. Такие сканеры могут еще определить настоящий пробег машины, если скрутка километража произведена дилетантом. Опытные специалисты знают все нюансы фиксации пробега в каждом конкретном авто и проведут отмотку километров так, что обнаружить это не сможет уже никто.

Популярные статьи  Ошибка P0008 — неисправность системы изменения фаз газораспределения

Торговая сеть сегодня предлагает большой выбор сканеров. При ограниченном бюджете можно вполне найти недорогую модель. Она позволит выполнить хорошую диагностику двигателя. Но некоторые проблемы такие сканеры все же не могут обнаружить.

Более дорогие и качественные автосканеры снабжены функцией мотор-тестера. С помощью данной опции производится диагностика мотора в разных режимах работы, что позволяет выполнить более тонкий и всесторонний анализ.

На некоторых этапах диагностики применяются также автомобильные осциллографы. Эти приборы, например осциллограф Постоловского, позволяют проверить сигналы с различных датчиков и по их форме вскрыть возможные неисправности двигателя.

4. Диагностика с помощью специальных инструментов

Инструментальную диагностику двигателя можно выполнить самостоятельно. Для этого необходимо наличие следующих приборов:

  • Стробоскоп. Дает возможность проверять и корректировать углы опережения зажигания.

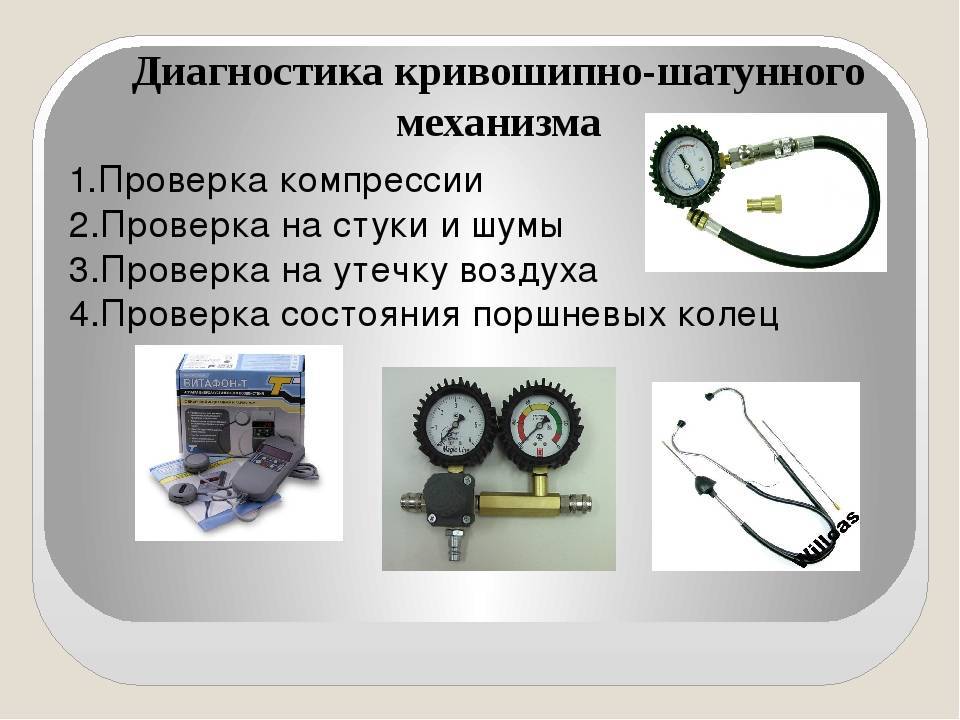

  • Компрессометр. Помогает определить значение компрессии в каждом цилиндре.
  • Эндоскоп. Этот инструмент дает возможность заглянуть в места, скрытые от глаз. Таким образом облегчается безразборная диагностика мотора и других узлов и агрегатов машины.
  • Микрометры и щупы, предназначенные для определения зазора клапанов.

Оборудование для диагностики

Существует три типа диагностических приборов: газоанализаторы, мотортестеры и сканеры.

Сканер

Первый прибор – это сканер. Он подключается к автомобилю, к диагностическому разъёму. Сканер – это прибор, который позволяет общаться с блоком управления двигателем. Собственно говоря, он и задуман для работы с блоком управления.

Та информация, которую мы видим на сканере — это информация из блока управления. Если на сканере написано «угол опережения зажигания — 15 градусов», означает ли это, что он реально там 15 градусов? Конечно же нет. Да, он может быть и 15. Но, 15 – это считает блок управления, так он задал угол и выдает 15 градусов.

Мотортестер

Данный прибор – это глаза диагноста. Мотортестер – это измерительный прибор, который можно сравнить по работе с мультиметром. Это такой мощный прибор, заточенный под диагностику двигателей, под измерение высокого напряжения, давлений, токов. Причем, больших токов, всевозможных напряжений, для съема осцилограмм, для их запоминания. То есть это измерительный прибор, в отличие от сканера. Сканер ничего сам не измеряет, сканер отображает то, что видит блок управления.

В сканере мы можем увидеть 15 градусов, подключаем мотортестер, смотрим, а там 5 или 0, или даже минус.

Газоанализатор

То, что у двигателя вылетает из выхлопной трубы – это тоже источник диагностической информации. К примеру, вы приходите к врачу, говорите – у меня болит то-то и то-то, он дает вам направление на анализы, потому что ему нужна информация о том, что у вас там в крови и сколько там сахара, сколько того и того.

То, что у двигателя в выхлопной трубе – это то, что произвел двигатель в результате своей работы, в результате своей жизнедеятельности. Он выполняет механическую работу и производит отработанные газы. Вот как доктор по анализу видит, что происходит, так и мы по составам отработанных газов видим, что происходит в двигателе.

Дополнительное оборудование

Даже основными диагностическими приборами нельзя полностью собрать информацию о некорректной работе двигателя. Остаются небольшие области, в которых все три прибора бессильны. Здесь используется дополнительное диагностическое оборудование.

Топливные монометры

В первую очередь, это набор топливных манометров. Набор переходников под разные системы, разные модели автомобилей. Компрессометр служит для оценки состояния цилиндров. Но более серьезно их можно оценить пневмотестером. Им можно определить досконально работу цилиндра, железа цилиндра.

Пример из практики автосервиса “Желтый бокс”

Приезжает автомобиль, троит, подтраивает. Меряем компрессию – все хорошо, но по газоанализу видно, что не все хорошо, а компрессия вроде бы нормальная. Берем пневмотестер, смотрим – а в одном цилиндре утечка. И уже знаем: какая утечка и куда (через клапан, через кольцо или в систему охлаждения).

Тестер утечек

Попросту говоря — это генератор дыма. Туда заливается специальный состав, он там нагревается, дымится со страшной силой, и дым подается во впускной коллектор. Это делается для того, чтобы найти утечки во впускном коллекторе. Какие места утечек могут быть: Ось дроссельной заслонки. Куда дроссельная заслонка одевается, из этих втулочек дымит регулярно. Если дроссельный узел походил лет пять — уже будет дымить оттуда. Регуляторы холостого хода.

Конечно, это не основной прибор, нет крайней необходимости в нем, но очень полезная вещь, очень удобная и значительно облегчает поиск подсоса воздуха.

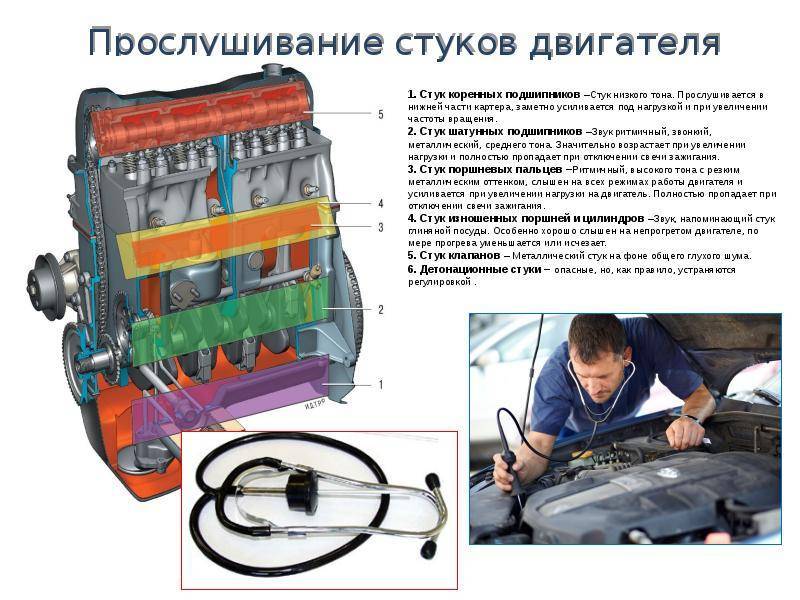

Стетоскоп технический

Тоже очень полезная штука, стоит копейки. Этим прибором можно прослушать двигатель на пример каких-то механических стуков, где-то там поршня постукивают, клапана постукивают, побрякивают, используют для прослушивания форсунок.

Эндоскоп

Очень удобная штука, одно дело, когда вы что-то померяли, посмотрели. А если предполагать, что детонация происходит из-за нагара в камере сгорания, потому что других причин нет? Как это увидеть, не разбирая двигатель? – Эндоскопом. Выворачиваем свечку, заглядываем, смотрим.

Эндоскопы бывают как самостоятельные приборы и как камеры с подключением к компьютеру. Существует большая проблема – не заводится двигатель в морозы. На впускных клапанах, вследствие подачи топлива на клапан – впрысковые моторы подают топливо на клапан, и он обрастает смолой, покрывается ей как губкой. Топливо брызнуло на клапан, клапан горячий, что могло испариться – испарилось, а смола осталась. И в итоге впрысковые моторы вот этим страдали. Форсунка брызнула на клапан, бензин впитался, образовавшейся смолой, и машина не завелась. Тоже, это очень легко обнаружить эндоскопом.

Особенности процесса компьютерной диагностики

После обозначения чисто общих положений, касающихся данной процедуры, можно перейти к деталям, которые точно заинтересуют автолюбителей, которые задумывались о проведении компьютерной диагностики своего транспортного средства.

Сколько времени занимает компьютерная диагностика?

Для начала следует упомянуть о том, сколько времени примерно может занять процесс компьютерной проверки транспортного средства. Как правило, вся процедура может длиться от десяти до тридцати минут. Как можно заметить, это довольно быстро, что говорит именно в пользу проведения компьютерной диагностики, так как автолюбитель не затратит много своего времени. Проблемы такого характера может вызвать лишь проверка двигателя.

Система самодиагностики автомобиля

Компьютерная диагностика автомобиля
навороченные системы самодиагностики

Сейчас на приборном щитке многих современных автомобилей находится датчик, являющийся многофункциональным. Это означает, что он оповестит владельца автомобиля о наличии любой неисправности следующим образом: при наличии неполадки датчик просто потухнет, что станет сигналом о необходимости проверить автомобиль для последующего устранения поломки (двигателя или другого элемента).

Системы проверки на разных моделях автомобилей иногда отличаются друг от друга, иногда схожи, но принцип работы у них практически один и тот же, который заключается в том, что показания датчиков считываются блоком управления при различных режимах в условиях эксплуатационного процесса.

Показания датчиков могут быть двух видов:

  • статические (также называемые дискретными) — показания таких датчиков определяются определённым пороговым значением или неким импульсом;
  • динамические (их показания изменяются со временем) — датчики такого типа способны осуществлять передачу изменений параметров и проверку на диапазоне.

Диагностические системы способны осуществлять сбор, отображение и хранение всех статистических данных. К данным, которые хранятся диагностическими системами, относятся коды ошибок и динамические характеристики.

В ходе диагностического процесса все коды ошибок считываются специальным устройством — сканером, после чего все данные выводятся и анализируются. На основе полученных данных специалисты выносят решение о дальнейшем ремонте.

Автолюбитель обязательно должен помнить о том, что нынешние автомобили весьма сложны и представляют собой целые связи агрегатов и систем. Это означает, что даже небольшая неполадка может повлечь за собой серьёзные последствия, затронув и другие механизмы и системы транспортного средства.

Основные параметры диагностики

Какие параметры при диагностике важны? Ответ прост – ВСЕ параметры важны!

Нет, ну конечно, есть основные параметры, на которые стоит обратить внимание в первую очередь:

Барометрическое давление – оно должно быть равно атмосферному давлению в Вашем регионе в данный период времени. Обычно это 98-100 кПа.

Давление во впускном коллекторе – на холостом ходу прогретого двигателя без нагрузки (выкл. потребители и кондиционер) оно должно составлять 30-33 кПа. Если оно завышено, то это сразу не означает, что это подсос воздуха, как многие думают. Почему? Читайте об этом на странице Высокое давление во впускном коллекторе

Популярные статьи  Двигатель дергается на холостом ходу: основные причины

Накопленная коррекция топливоподачи – должна быть максимально близкой к нулю. В идеале равна нулю. Если это не так, то необходимо искать причину. Вот самая частая причина отрицательной коррекции

Компьютерная диагностика автомобиля

Сигнал первого датчика кислорода – в идеале должен иметь пилообразную форму на холостом ходу. При помощи него можно многое узнать о подаче топлива и о запорных свойствах форсунок. Более подробно о нем на странице Лямбда зонд

Сигнал второго датчика кислорода – его сигнал должен иметь практически ровную линию. Если он повторяет сигнал первого датчика кислорода, то это означает, что катализатор работает с низким КПД, либо вовсе отсутствует.

Компьютерная диагностика автомобиля

Положение РХХ (Шаги) – должны обычно составлять 25 – 35 шагов. Если они завышены, значит пора почистить регулятор холостого хода, либо заменить его. Если шаги сильно занижены, значит скорее всего имеется подсос воздуха во впускной коллектор.

Длительность импульса впрыска – должна составлять 2.3 – 3 мсек. на холостом ходу прогретого двигателя без нагрузки (выключены потребители и кондиционер).

Положение ДЗ – на разных авто этот параметр имеет различные значения. Даже у Лачетти этот параметр различается на хх:

  • на 1.4/1.6 – 2.5-3%
  • на 1.8 – 0%
  • на 1.8 LDA –  может быть как 11-13%, так и 0%

Температура охлаждающей жидкости – на незапущенном двигателе должна быть близка к температуре окружающей среды и при прогреве повышаться плавно. Если на улице минус 10 градусов, а датчик показывает плюс двадцать, тогда однозначно он требует замены либо проверки его проводки.

Температура воздуха на впуске – аналогично датчику температуры ОЖ.

УОЗ – на разных системах он будет разным. Допустим, на Лачетти 1.4/1.6 – это 3-12 градусов на хх. В зависимости от переключателя октанового числа и применяемого топлива. А на лачетти 1.8 – это около нуля градусов на хх. Главное, чтобы УОЗ был максимально стабильным и не имел резких скачков на холостом ходу.

Вот эти параметры очень важны и на них стоит обращать внимание в первую очередь. НО!. Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем

Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем.

Поэтому что? Правильно! Все параметры важны!

Этапы проведения диагностики

Этап первый — считывание ошибок. Подключаясь к диагностическому разъему специалист производит считывание ошибок неисправностей с цифровых носителей

Это позволяет определить место неисправности, куда требуется больше внимание, например, если компьютер показал пропуски в зажигании, следует внимательно осмотреть свечи, ВВ-провода, катушки, топливные форсунки, в крайнем случае произвести проверку компрессии

Этап второй — аналоговая проверка. На данном этапе производится дополнительная проверка электроцепи, проводки и разъемов, в случае обрыва или замыкания, ЭБУ может показывать неверную информацию о текущем положении дел.

Этап третий — анализ полученной информации и устранение неисправностей. По факту информации имеется возможность непосредственно заняться местом поломки, после чего требуется еще одно подключение к ЭБУ, где делается сброс ошибок и производится тест-драйв.

Этапы работы по компьютерной диагностике автомобиля

Компьютерная диагностика автомобиля

Компьютерная диагностика двигателя автомобиля

Компьютерная диагностика включает в себя тестирование электроники автомобиля и блоков, отвечающих за работу основных узлов транспортного средства — мотора, подвески, круиз-контроля, трансмиссии, навигации, приборной панели и так далее. Работа проходит в несколько этапов:

  1. Проверяются узлы автомобиля при помощи имеющихся средств диагностики, снимаются основные данные с узлов автомобиля, считываются ошибки. На этом этапе работник СТО должен правильно расшифровать показания сканера и сделать предварительные выводы по поводу неисправности;
  2. На втором этапе делается дополнительное аналоговое тестирование. Проверяется электрическая часть автомобиля — провода, АКБ, контактные соединения, генератор. Мастер определяется, система исправна или нет. В противном случае остальные данные не будут иметь значения;
  3. Проверяются параметры автомобиля в режиме онлайн. Название опции — «Data Strea». Информация по потоку — шанс проверить сигналы от исполнительных органов и прочих элементов. В этом режиме на экране тестирующего устройства видны основные параметры — впрыска топлива, датчиков, режима ХХ и так далее;
  4. Проводится анализ данных, которые получены в процессе проверки. Как уже упоминалось, сканер выдает основные осциллограммы, которые стоит сравнить с типовыми для каждого из автомобилей. Обычно у квалифицированного мастера вся эта информация имеется под рукой;
  5. Записанные в память контроллера ошибки стираются. После этого проводится повторная инициализация. В ряде случаев приходится выполнять повторную работу по инициализации (если были сбиты основные параметры).

Этапы проведения диагностики

Для автодиагностики приглашается специалист с оборудованием (или машина отправляется в салон, где оказывают подобную услугу). Он подключает сканер, выводящий информацию на монитор.

Компьютерная диагностика автомобиля

Далее владелец машины рассказывает о том, что, по его мнению, нужно проверить и какие признаки неисправности наблюдаются у авто. Тестирование включает проверку состояния подвески, двигателя, трансмиссии, системы электроснабжения.

Подвеску тестируют в следующих случаях:

  • когда шины изнашиваются неодинаково: какое-то из колес приходится «переобувать» чаще;
  • когда при поворотных маневрах слышен стук;
  • когда на плохой трассе слышен гул;
  • когда автомобиль ощутимо заносит в сторону при повороте;
  • когда ощущается тряска при движении;
  • когда автоблокировочная система срабатывает раньше, чем нужно;
  • когда возникает зазор между элементами механической системы.

Мотор проверяют, если:

  • он долго разогревается или шумит;
  • поглощается много горючего;
  • плохо срабатывает зажигание;
  • цвет выхлопного газа приобрел белый либо, наоборот, чёрный оттенок;
  • мощность стала заметно ниже;
  • повысились или понизились холостые обороты.

Автоматическую коробку передач тоже подвергают исследованиям в некоторых случаях:

  • если какая-то передача не включается;
  • вместо плавной смены скорости машина резко дергается;
  • переключение подтормаживает, авто буксует;
  • появились посторонние звуки;
  • протекает масло;
  • сгорает больше топлива, чем раньше.

Вот, что входит в диагностику автомобиля. После неё специалист анализирует результаты и рассказывает о них владельцу машины, а также советует, что можно сделать для улучшения ситуации.

Когда необходимо электронное тестирование

Компьютерную диагностику стоит проводить в следующих случаях:

  1. Машина имеет один или несколько признаков неисправности: на дисплее появляется уведомление о сбое какого-либо элемента, авто издаёт странные звуки, плохо заводится, тратит много топлива, чего раньше не наблюдалось, стало менее мощным и т. д.
  2. Предполагается длительное путешествие, в котором вам просто необходим надежный автомобиль, способный без поломок преодолеть заданное расстояние. Особенно это касается поездок в безлюдные или незнакомые места.
  3. Вы собираетесь покупать или продавать подержанную машину: в первом случае вы узнаете всё о проблемах и состоянии автомобиля, чтобы не купить безнадёжно изношенный транспорт, а во втором – оцените шансы на продажу и сможете выставить адекватную цену.
  4. Как профилактическая мера, чтобы следить за состоянием машины и вовремя устранять все неполадки, а также просчитать возможные проблемы на годы вперед.

Проводить диагностику лучше в заслуживающих доверия мастерских и салонах или приглашать проверенного специалиста с оборудованием. К сожалению, многие дилетанты в этом деле считают, что кроме наличия ПО и сканера им ничего не нужно, и смело предлагают свои услуги практически по той же цене, что и профессионалы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
