Шаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонт

Оценка состояния амортизаторных стоек

Шаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонт

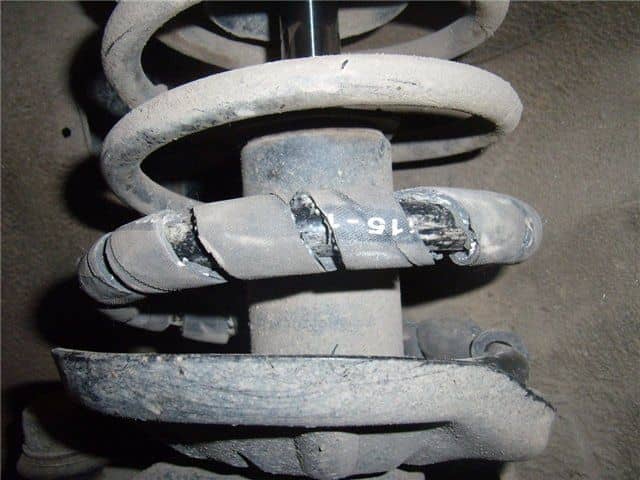

Сам по себе амортизатор очень редко издает сторонние звуки. И если уже это произошло, следовательно, деталь находится в крайне неудовлетворительном состоянии, и в дальнейшем попросту не может эксплуатироваться на транспортном средстве.

Самый простой и распространенный метод проверки амортизаторов, это раскачивание автомобиля со стороны нахождения предполагаемого источника проблем. Если в момент раскачки кузов машины плавно занимает свое первоначальное положение и отсутствуют сторонние шумы, следовательно, амортизаторная стойка находится в исправном состоянии. В случае, когда после раскачиваний амортизатор с трудом поднимает кузов автомобиля, скорее всего в нем значительно снизился уровень рабочей жидкости либо газа. Это может быть вызвано нарушением герметичности его корпуса. Помимо этого, при торможении либо контакте с дорожными выбоинами, неисправный элемент не может полностью погасить колебания кузова, в результате чего они отчетливо ощущаются в салоне.

Если в ходе проведения визуальной диагностики не удалось определить, исправен амортизатор или нет, его необходимо демонтировать с автомобиля для детального поиска неполадки.

Признаки неисправности шаровой опоры

Можно догадаться, что во время езды на данный элемент ложится каждый удар дорожной поверхности, а значит, в отечественных реалиях он испытывает огромные нагрузки

Вот почему так важно, чтобы шаровые опоры было легко менять. К причинам поломки данного узла можно отнести:

Повреждение пыльника

Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.

Бездорожье

К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.

Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.

Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

Шаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонт
Учитывая дороги на просторах СНГ, сложно ориентироваться на ресурс, указанный производителем. Он в свою очередь, зависит от вкладыша: как правило, такие запчасти могут прослужить и 150 тысяч пробега и 15. К примеру, ранее в ВАЗ ресурс составлял порядка 20 тысяч. Радует, что узел не выходит из строя внезапно, позволяя заранее распознать изношенные опоры. Первые признаки неисправности проявятся при:

  • Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
  • Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
  • Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
  • Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
  • Скрипы. Которые могут возникать при повороте руля.

Примечательно, что в зимний период шум шаровой опоры – допустимое явление, возникающее вследствие того, что смазка еще не успела разогреться. Но если спустя некоторое время шум так и не исчезает, это говорит о неполадках.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте. Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:

Как правильно выбрать новую шаровую опору:

Назначение и виды шаровой опоры

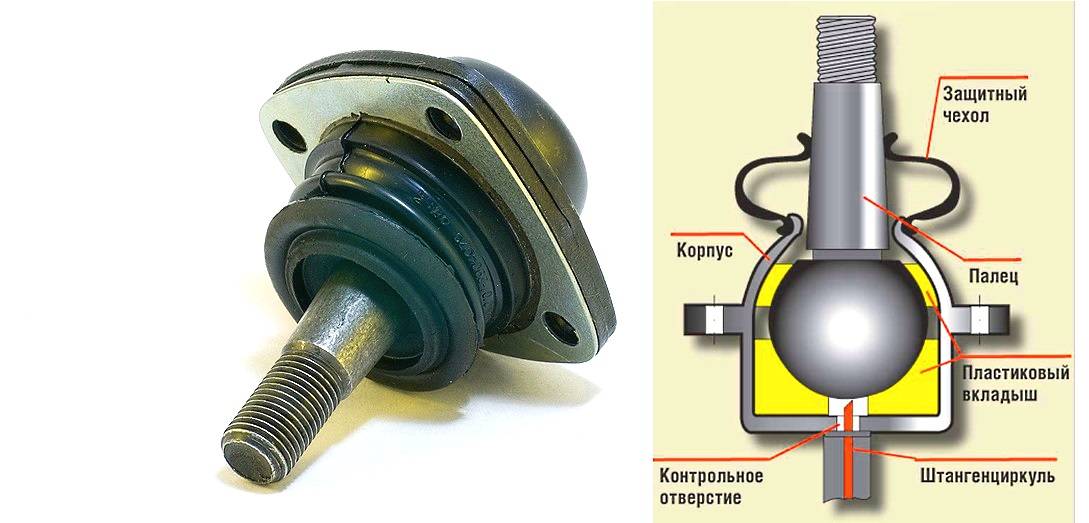

Конструкция шаровых опор представляет собой шарнир, обеспечивающий фиксацию колесной ступицы к рычагам подвески.

Функция этой детали состоит в том, чтобы создать возможность для поворота колес в горизонтальной плоскости и зафиксировать их по вертикали. Шарниры подобной конструкции используют в ступичных опорах, а также для крепления рулевых тяг рулевой трапеции, развальных рычагов и амортизаторов капота.

Раньше для крепления ступиц поворотных колес чаще использовались шкворневые шарниры. Это достаточно тяжелая конструкция, которая нуждается в регулярной смазке. Кроме того, шкворневой шарнир способен обеспечивать только свободное перемещение колеса в одной плоскости, что снижает управляемость авто.

Конструкторы автомобильной подвески осознавали, что шаровая опора вынуждена принимать на себя все удары по колесам, вызванные неровностями дорожного покрытия. Такие условия эксплуатации приводят к быстрому изнашиванию детали. Нет смысла использовать для изготовления шаровых опор дорогостоящее алмазное напыление, поэтому конструкторы вполне сознательно сделали эту деталь практически «расходным материалом». Ее замена – достаточно простой процесс, заключающийся в отвинчивании пары болтов и гаек.

Конструкция первых шаровых опор была достаточно простой. В корпус устанавливался палец в форме шара, который поджимался через пластину из металла с помощью пружины. Место установки пальца в корпус закрывалось пыльником, чтобы исключить попадание грязи. Для замедления процесса износа внутрь корпуса закладывали смазку, которую владелец авто должен был постоянно пополнять, запрессовывая с помощью масленки.

Шаровая опора изменилась с появлением высокопрочного пластика. В ее конструкции исчезла пружина, а палец был помещен в полусферу из пластиковых вкладышей. Такой же вид имеют и современные шаровые опоры. С появлением инновационных материалов вместо пластика стал использоваться износоустойчивый нейлон.

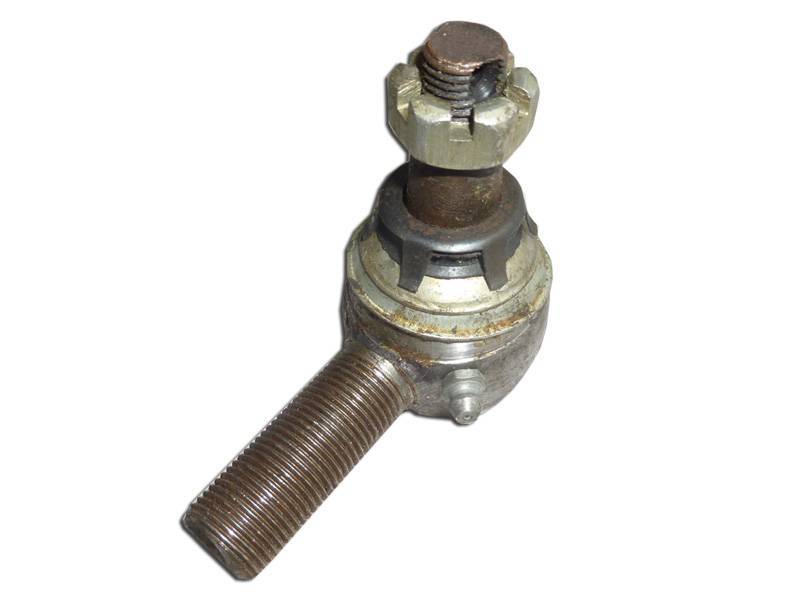

Шаровые могут быть обслуживаемыми и необслуживаемыми (во первом случае деталь подлежит разборке и имеет масленку, а второй вид шаровых опор разборке не подлежит). Более современные модели авто комплектуются неразборными и необслуживаемыми шаровыми опорами.

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Популярные статьи  Что значит FSI двигатель: особенности, ремонт, обслуживание

Другие признаки:

  1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
  2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
  3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:

  1. Как говорилось выше – повреждение пыльника
  2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
  3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
  4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Последствия поломки

Выход из строя трущихся поверхностей происходит постепенно, при возникновении дефектов – быстрее

Ездить можно, но с большей осторожностью. При появлении любой неполадки, тем более в системе управления, рулевых наконечниках, единственное средство обеспечения безопасности – ее устранение

От увеличенного зазора страдают другие элементы. В конечном итоге ремонт обойдется дороже.

Шаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонт

Самая большая опасность может случиться тогда, когда палец просто вырывает из корпуса. Чаще всего это происходит на повороте, при попадании в глубокую яму. Колесо подворачивается, его может даже оторвать, кузов падает днищем на дорогу, деформируется, ломается вся передняя часть. Последствия зависят от скорости перемещения. В любом случае стоимость восстановления превышает стоимость опорной запчасти.

Как поменять: пошаговая инструкция

Работать лучше на яме.

Домкратом поднимают переднюю часть автомобиля с проблемной стороны.
Отворачивают гайки крепления и снимают колесо.
Откручивают гайку — крепление шарового пальца.
Затем снимают болты, расположенные по краям опоры — крепление к поворотному кулаку.
Вставляют съёмник и выжимают палец из рычага (см

фото).
Просят приятеля осторожно отжать нижний конец рычага монтировкой.
Извлекают старую деталь.
Ставят на её место новую и прикручивают к поворотному кулаку болтами.
Вручную направляя палец в проушину, просят приятеля медленно опустить рычаг.
Закрепляют гайку, фиксирующую палец.
Возвращают на место колесо и опускают автомобиль.. Так же меняется шаровая на современных Вазах от 2108 до Гранты

Так же меняется шаровая на современных Вазах от 2108 до Гранты.

Видео замены на ВАЗ 2110

Операцию, с которой часто обращаются на СТО, можно сделать в домашних условиях даже одному автовладельцу. Но если есть приятель, операция займёт до часа, а стоить будет в разы дешевле.

Сама конструкция и место установки шаровых опор подразумевает под собой максимально жёсткие условия эксплуатации. Практически вся нагрузка массы транспортного средства приходится на одну небольшую точку в виде поверхности шара пальца. А если учесть вес багажа и пассажиров, перегрузки при агрессивной езде и отвратительное качество дорог, то сразу становится ясным, почему этот узел требует к себе такого пристального внимания. Благо, на автомобиле ВАЗ 2110 замену можно провести своими руками.

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Узнать цены на любую модель автомобиля

Популярные статьи  Ремонт глушителя своими руками: сварка, применение герметика или керамической ленты

Сканер для самостоятельной диагностики автомобиля

Видеорегистратор — незаменимый гаджет для автолюбителя

Как быстро избавиться от царапин на кузове авто

Ремонт шаровой опоры

Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

  • Самая легкая – это переделка в разборную конструкцию, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Бывают случаи когда просто проваливается в рычаг т.е. впрессовывать ее не требуется, если решите оставить шаровую так то она будит биться в рычаге и ресурс ее будет многократно понижен, решается это сваркой т.е. ее цепляют к рычагу точечно на 6-8 точек сварки.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

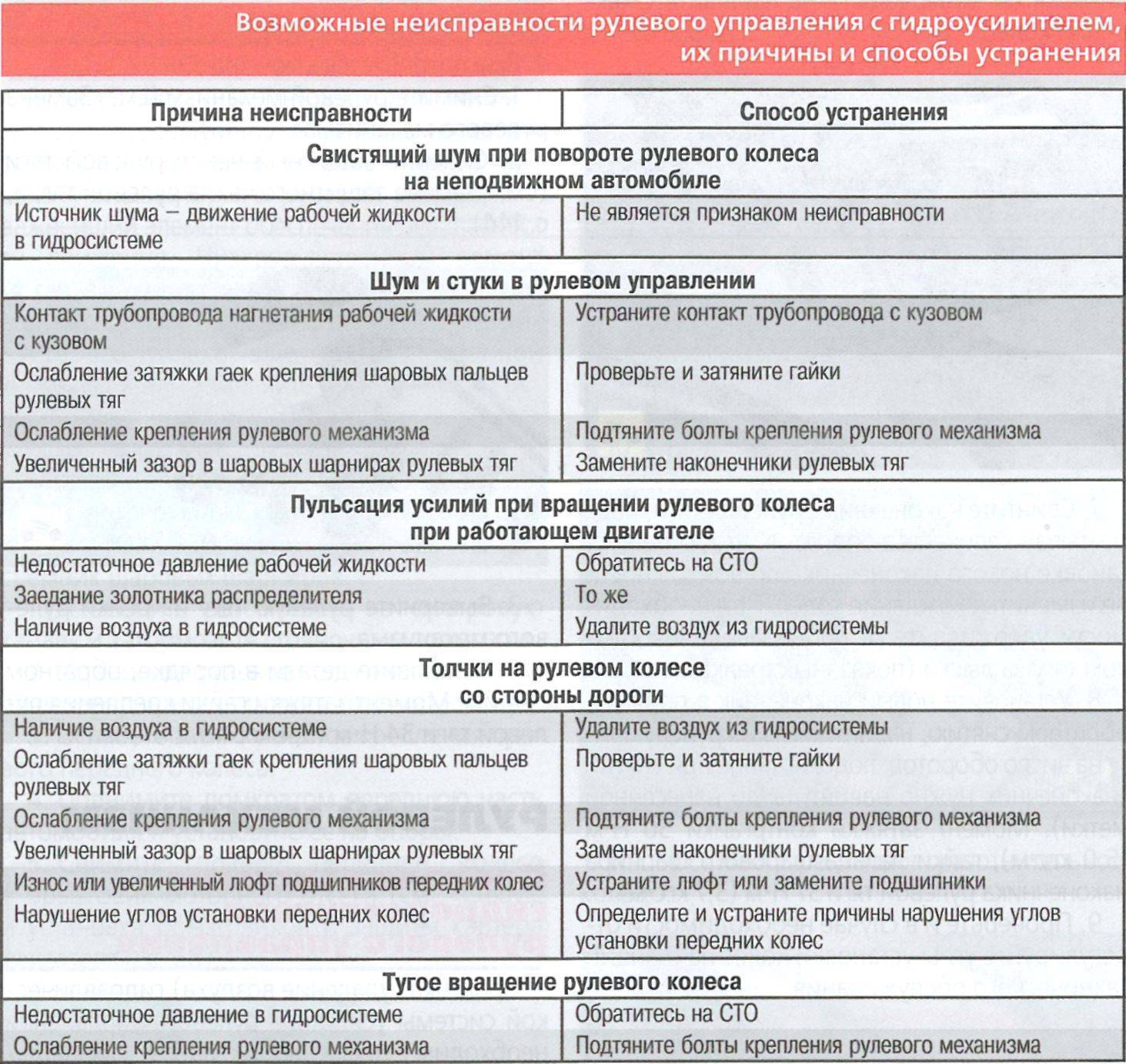

Неисправности и их симптомы

Конечно же, не всегда шаровые опоры радуют своих владельцев безупречной работой на протяжении сотен тысяч километров. Иногда им становится плохо гораздо раньше. В чём же может быть причина? Как правило, их три:

  • повышенные ударные нагрузки — вполне логично, шаровым, да и многим другим деталям ходовой станет не по себе, если отчаянно прыгать на автомобиле по кочкам, нырять в ямы или ещё каким-либо образом проверять её на прочность;
  • высыхание смазки — именно поэтому раньше данные детали делали обслуживаемыми, но в настоящее время эта причина не сильно распространена;
  • разрушение пыльника и, как следствие, потеря герметичности. В свою очередь пыль и грязь попадает внутрь узла, разрушая его.

О том, что вас ждёт замена шаровой опоры, могут говорить определённые симптомы, игнорировать которые просто нельзя. Среди них такие:

  • стук при проезде по неровностям на небольшой скорости;
  • скрипы при повороте руля;
  • неустойчивое поведение автомобиля при движении прямо;
  • увеличившийся износ покрышек.

Конечно же, не всегда эти признаки говорят именно о проблемных шаровых опорах, но, в любом случае, при их появлении нужно незамедлительно ехать в сервис (СТО), там опытные мастера смогут поставить окончательный и правильный диагноз.

Шаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонт

На этом всё, друзья. Приятных вам поездок, исправных и послушных автомобилей! Не пропускайте новые публикации! Тэги подвеска

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Причины поломки шаровой опоры

В процессе эксплуатации эти опоры испытывают серьезнейшие нагрузки. В зависимости от места их установки и от конструкции подвески, опоры несут на себе большую часть всей массы автомобиля, а также выдерживают постоянные систематические удары при езде на неровной дороге.

Основной из причин в нарушении правильной работы шаровой опоры выступает износ соприкасающихся поверхностей, он приводит к увеличенному зазору в промежутке от корпуса до пальца. В результате чего, палец начинает не только вращаться, но и болтаться в корпусе.

Если износ чересчур сильный, то нагрузки на опору могут привести к тому, что палец вырвется из корпуса. Как следствие всего этого получается, что механизм не в состоянии удержать колесо, и автомобиль рушится на асфальт.

Увеличение зазора возникает в связи со следующими факторами:

  • 1. Естественный износ в совокупности с устаревшими материалами — в среднем, шаровый шарнир может ходит в пределах от 20 до 150 тысяч километров пробега. Однако, если деталь более-менее качественная, то проблемы с ней могут начаться примерно через 100 тысяч километров пробега на автомобиле. На износ влияет много факторов — качество выполненной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника.
  • 2. увеличиваются динамические нагрузки во время езды — в первую очередь это касается езды на автомобиле на высокой скорости по неровным дорогам. В таких условиях удары приходятся на различные элементы подвески, и в том числе — на шаровую опору. Естественно, что это приводит к ее износу и повреждению.
  • 3. разрывается защитный чехол или пыльник — в результате этого, в зазор попадает вода и всякая грязь, а они в своё время усиливают коррозию, да еще и абразивный износ. Если пыльник порванный, то внутрь, во время езды на автомобиле наверняка попадет влага, песок, грязь, мелкий мусор. Все эти элементы будут образовывать абразивный материал, который будет естественным образом изнашивать ее внутренности.
  • 4. отсутствие в шарнире смазки (при необходимости ее наличия) — смазка удаляется из шаровой по естественным причинам — высыхание, испарение. Как указывалось выше, при повреждении пыльника смазка может быть удалена очень быстро вследствие естественных причин, что приведет к усиленному износу шаровой опоры. Соответственно, полезно периодически добавлять смазочную массу в шаровую
Популярные статьи  Как заправить кондиционер в машине своими руками

Шаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонтШаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонтШаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонт

Приведем несколько главных признаков износа:

Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.

Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.

Из-за того, что передние колеса виляют, ваша машина движется по прямой траектории неустойчиво.

Шины на колесах изношены неравномерно.

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

  • Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
  • Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
  • Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
  • Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
  • Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.

Обязательно нужно повторить аналогичную проверку с противоположной стороны, поскольку зачастую шаровые опоры выходят из строя попарно (как и устанавливаются/меняются на автомобиле), пусть и с меньшим износом.

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Это интересно: Ремонт насоса гидроусилителя руля своими руками

Диагностика и замена

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.Шаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонт

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Это интересно: Как поменять сцепление на ваз 2110

Пример замены шаровой опоры

Основное правило для замены шаровых – менять комплект, а не по отдельности. Это касается всех моделей машин. Работа выполняется в следующей последовательности:

Машина поднимается на домкрате или подъемнике;
Выкручиваются крепежные болты рычага (нужно приложить усилия и воспользоваться ВД-40, так как резьба часто прикипает)

Они откручиваются не до конца;
Откручивается крепежный болт шаровой;
Выпрессовывается опора из кулака ступицы при помощи специального инструмента, но если его нет, то отлично поможет молоток и зубило;
Когда шаровая отсоединена от кулака, можно окончательно выкручивать рычаг;
Пока рычаг отсоединен, обращаем внимание на сайлентблоки (о том, что это такое и зачем их менять, рассказывалось отдельно );
В рычаге шарнир фиксируется стопорным кольцом, а сверху надевается пыльник. Эти детали снимаются и шаровая выбивается из посадочного места;
Новая опора запрессовывается в рычаг, фиксируется стопорным кольцом, смазывается и надевается пыльник;
Рычаг подсоединяется к подрамнику и болты наживляются, но не затягиваются окончательно (чтобы впоследствии легче было выкручивать болты, на резьбу наносится нигрол);
Палец новой опоры направляется в сторону крепления в кулаке (нужно приложить для этого усилия);
Закручивается болт опоры до конца;
Опускается автомобиль и под его весом затягиваются крепежи рычага.

Процедура повторяется с другой стороной машины.

Как понять что шаровая разбита

Понять что нужна проверка шаровой опоры можно по одному из четырех главных признаков:

  • появление стука, исходящего от передних колес, во время езды по неровностям, особенно на большой скорости;
  • виляние авто со стороны в сторону при прямолинейном движении по дороге;
  • шаровая скрипит при повороте руля в одну или другую сторону;
  • передние покрышки имеют неравномерный износ, в частности, больше изнашивается то колесо, где установлена проблемная шаровая, а сам износ больше на внутренней поверхности покрышки.

При появлении хотя бы одного из перечисленных признаков рекомендуется выполнить проверку элементов подвески автомобиля, в том числе шаровых опор. И желательно сделать это как можно раньше, чтобы, во-первых, сэкономить на ремонте, а во-вторых, обезопасить себя и пассажиров во время движения, поскольку неисправная шаровая опора несет в себе потенциальную угрозу.
