Передние колодки на Калину: замена своими руками

Меняем задние колодки

Замена задних тормозных колодок Лады Калины – операция сложная, и хорошо, что выполнять её рекомендуют каждые 60 000 км (4-е плановое ТО). Принцип действия барабанных тормозов объяснить легко: есть цилиндр, установленный под барабаном, и два поршня, которые давят на колодки. А вот на практике разбирать механизм барабана оказывается сложнее, чем менять колодки дисковых тормозов.

Действия по замене колодок барабанных тормозов, ВАЗ-2192/2194

Прежде всего, потребуется зафиксировать кузов автомобиля на опорной стойке, и только затем можно будет снять заднее колесо. Дальше, последовательность действий выглядит так:

  1. Рукоять «ручника» опускают вниз до упора;
  2. Ключом на 7 (накидным с шестигранной головкой) отворачивают две шпильки, удерживающие барабан;
  3. Тормозной барабан нужно снять: корпус поворачивают, слегка ударяя молотком через брусок в направлении «на себя»;
  4. Снимают верхнюю и нижнюю стяжную пружину, упоры колодок выводят из прорезей поршней;
  5. От каждой из колодок отсоединяют короткие направляющие пружины (всего их будет две);
  6. Колодку, расположенную ближе к передней стороне кузова, демонтируют. Затем, вынимают распорную планку;
  7. Вторая колодка демонтируется вместе с рычажком стояночного тормоза.

В завершении, колодку и рычажок «ручника» потребуется разъединить (просто удалите крепёжный шплинт). Монтаж производится в обратном порядке. Чтобы быстро закрепить направляющую пружину, в её проушину вставляют провод и тянут его на себя.

Монтаж тормозных колодок в барабаны, ВАЗ-2192/2194

На фото, размещённых в этой главе, показаны детали с заводским номером 3502090-01 («Стандарт»). В более дорогих комплектациях используются колодки 3502090-10, которые имеют прорезь для датчика ABS.

Ознакомьтесь с тем, что у нас сказано в предыдущей главе. Новым колодкам сначала нужно дать «приработаться». Оценить их эффективность можно будет через несколько часов непрерывной эксплуатации.

Рассматривая, как проводить замену салонного фильтра, мы перечисляли изготовителей деталей и различия в обозначениях. В данном случае, детали обозначаются одинаково: 3502090-01 либо 10 (задние колодки). Что касается передних колодок, вариантов будет несколько:

  • 1118-3501080-00 – изготовителем является АвтоВАЗ;
  • 1118-3501080-05 – выпускает ОАО «ТИИР»;
  • 1118-3501080-15 – то же, что «05», но с противоскрипной пластиной;
  • 2192-3501080-19 – то же, что «05», но с противошумным комплексом.

Не ошибитесь с выбором! В крайнем случае, можно обратиться к специалистам, но желательно не к таким, как показано здесь .

Как заменить рабочий тормозной цилиндр на ВАЗ 1117-ВАЗ 1119?

Примечание!Есть два способа замены данного цилиндра, оба они очень похожи между собой и делаются практически идентично, а различаются только лишь тем, что в одном способе нужно будет полностью тормозную жидкость с автомобиля слить, а в другом даже её можно и не сливать вовсе, что выберите вы решайте сами, если вдруг захотите жидкость слить то сразу скажем что работа пройдёт очень легко и грязи не будет потому что жидкость слита будет, но если выберите второй способ, то ещё не факт что тормозную жидкость вы не прольёте из шланга, а она не очень то хорошо воздействует на человеческую кожу, но если делать всё правильно и грамотно, то даже и ничего не прольёте, мы ещё вернёмся к этому вопросу и расскажем чуть ниже как провести замену цилиндра не сливая тормозной жидкости с автомобиля и кстати, если всё таки слить решите, то в таком случае изучайте статью под названием: «Замена тормозной жидкости на ВАЗ», в ней говориться что жидкость при замене добавлять нужно, но так как вы её сливаете, то ничего не добавляя просто ослабляете один из штуцеров и вместе с помощником сливаете всю жидкость через него!

Снятие:1) Теперь снимите нужное вам колесо с автомобиля (О том как снимать колёса, читайте в статье: «Правильная замена колёс на современных автомобилях») и преступайте к замене, для начала выньте тормозной шланг из кронштейна к которому он крепиться, данный кронштейн вварен в телескопическую стойку, а шланг той частью которая указана ниже на фото стрелкой в него входит, как только от кронштейна он будет отсоединён, ослабьте (Не выкручивайте до конца) гайку его крепления как это на маленьком фото показано.

2) Далее отогните отвёрткой или же чем то ещё усики у стопорных шайб и выверните два болта удерживающие тормозной суппорт, во время отворачивания ещё направляющие пальцы придерживайте вторым ключом чтобы болты не прокручивались, более подробно о том как это сделать, вы найдёте в пункте 2 статьи под названием: «Замена тормозных колодок» и кстати ко всему этому ещё и тормозные колодки снимите, но только чтобы вы сразу понимали, в той статье описывается откручивание только нижнего болта который тормозной суппорт крепит, а вам два этих болта выкрутить нужно, то есть этот самый нижний и верхний и после чего снять сам суппорт с тормозного диска.

3) И когда суппорт будет снят, выкрутите гаечным ключом полностью гайку (Указана стрелкой) крепления тормозного шланга и отсоедините шланг (Если тормозной жидкости у вас нет в бачке, то всё нормально и можете отсоединять шланг не опасаясь не за что, а если вы не стали её сливать, тогда читайте статью дальше и шланг пока не отсоединяйте), для того чтобы отвернуть гайку шланга, одной рукой удерживайте её, а другой сам тормозной суппорт вращайте и так до тех пор, пока гайка не будет вывернута, вернёмся к тормозной жидкости, если при выполнении работы вы жидкость не сливали то проделайте ту же самую операцию, но просто когда шланг отсоедините, аккуратно и одновременно резко вверх его задерите, тем самым жидкость должна будет прекратить течь и для полной верности заткните шланг ещё болтом подходящего диаметра или же какой ни будь пробкой (Чтобы шланг постоянно смотрев вверх и жидкость из него не сливалась, можно либо попросить помощника подержать его некоторое время, либо же закрепить где ни будь аккуратно, ну лучше всего пробкой заткнуть чтобы надёжней было).

Популярные статьи  Шаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонт

Примечание!Кстати на наконечнике тормозного шланга установлено медное уплотнительное кольцо, если оно будет хоть как то повреждено или же сильно обжато, тогда замените его на новое!

4) Ну и в завершение, при помощи шестигранного ключа выкрутите два болта (Они одни единственные, на фото ниже для наглядности стрелками показаны, но одного к сожалению не видно) крепления рабочего тормозного цилиндра и как только болты будут выкручены, отсоедините цилиндр от тормозного суппорта (Лучше всего эту операцию при условии что тормозной суппорт будет зажат в тисках проделать) и можете менять его на новый.

Установка:Сборка и установка производится в обратном порядке снятию, при установке направляющие пальцы мы вам рекомендуем смазать смазкой УНИОЛ-1, а так же проверьте состоянии пыльников этих пальцев и если они будут повреждены, то в таком случае произведите их замену, а когда весь тормозной механизм будет собран (Колесо не торопитесь пока одевать) произведите прокачку тормозной системы, как это сделать читайте в статье: «Прокачка тормозов на автомобилях».

Дополнительный видео-ролик:Увидеть на примере автомобиля ВАЗ 2110 как производиться замена данного рабочего тормозного цилиндра, вы можете в видео-ролике который размещён чуть ниже:

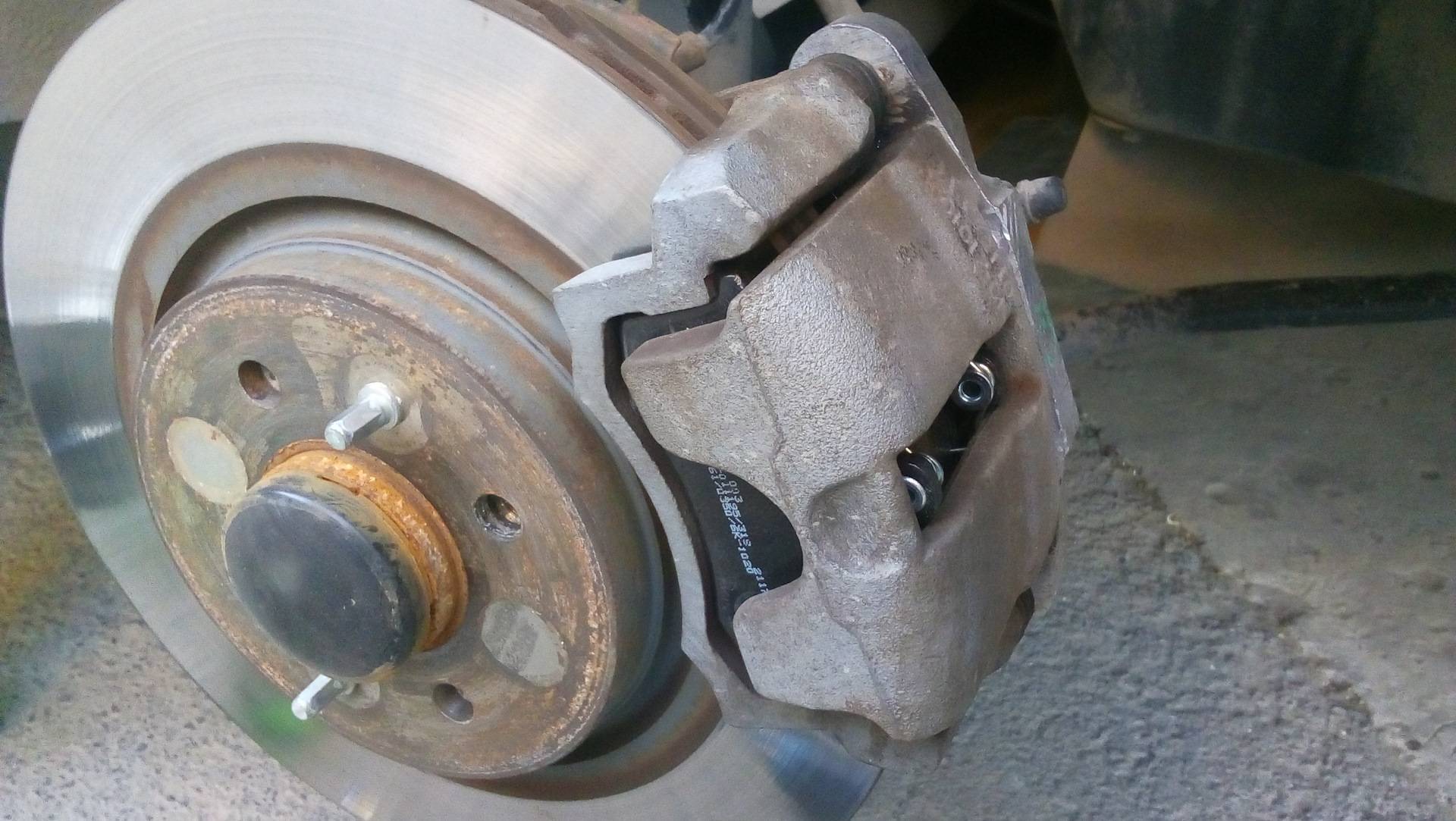

Замена передних тормозных колодок на Лада Калина

Если вы сильно жмете на педаль тормоза, а Ваша Лада Калина (Ваз 1118) останавливается медленно или же, при нажатии на тормоз слышите посторонний звук, значит, требуется замена передних тормозных колодок на Калине. На износ колодок и тормозных дисков указывает биение по педали тормоза при резком торможении. Еще одним признаком износа колодок является наличие на тормозных дисках рыжего налета от металлической пыли тормозных механизмов. Подробнее узнать о способах диагностики тормозных колодок вы можете в статье «Когда менять передние тормозные колодки?». В среднем считается, что замена тормозных колодок на Калине необходима через каждые 40 000 километров пробега автомобиля, учитывая при этом стиль вождения. Но эта величина приблизительная, поскольку есть ряд факторов, которые этот срок могут существенно укоротить. Так как поменять тормозные колодки на Лада Калина своими руками?

Перед началом ремонта поставьте машину на ровную поверхность и подложите под передние и задние колеса, противооткатные упоры или кирпичи.

Обратите внимание на бачок гидропривода тормозов – если она на о, то необходимо резиновой грушей или шприцем откачать часть жидкости. Это нужно для того, чтобы жидкость не вытекала из бачка при заведении поршня в рабочий цилиндр тормозного механизма. Возьмите колесный ключ и сорвите с места болты крепления колеса

Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его

Возьмите колесный ключ и сорвите с места болты крепления колеса. Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его.

Снятое колесо, особенно в дороге, лучше подкладывать под машину. В этом случае, если домкрат сорвется, машина упадет на колесо. Иначе машина упадет на тормозной диск, который можно серьезно повредить.

Для удобства замены колодок поверните руль до упора в ту сторону, с которой вы будете работать. Отогните плоскогубцами или подбейте молотком контрящиеся шайбы, чтобы ослабить их.

Возьмите ключи №13 и №17 и открутите направляющую суппорта.

Отведите поршень тормозного цилиндра внутрь. Одновременно с этим проследите за тем, чтобы поршень двигался плавно, без заеданий и подклиниваний. Если при приложении усилий поршень не задвигается, то, скорее всего, потребуется ремонт или замена суппорта.

Затем полностью снимите два болта направляющих. Приподнимите суппорт и сдавите поршень тормозной колодки.

Внимательно осмотрите все тормозные механизмы.

  • Пыльники направляющих тормозного цилиндра и поршня не должны быть порваны или вздуты.
  • Тормозной шланг не должен содержать следов порезов или трещин до слоя армирования. Кроме того, тормозной шланг не должен иметь подтеков и запотеваний.
  • Тормозной диск должен быть равномерно изношен, а его толщина не должна быть менее допустимой величины, определенной производителем

Если какой-то из механизмов имеет вышеперечисленные дефекты, его следует заменить.

Снимите тормозные колодки. Очистите направляющие, на которые надеваются колодки от окалины и ржавчины. Если этого не сделать, новые колодки просто не получиться надеть. Делать это лучше щеткой, но если ее под рукой нет, можно и отверткой.

Перед установкой новых тормозных колодок постарайтесь максимально глубоко утопить поршень в цилиндре.После чего можно установить новые колодки.

Проверьте, чтобы феродо– тормозной элемент колодок – соприкасалось с тормозным диском. Вставьте верхнюю направляющую на свое место, задвиньте тормозной цилиндр в нижнюю направляющую и закрутите ее.

Спасибо за подписку!

Покрутите тормозной диск – он должен свободно вращаться. Если диск подклинивает, то, скорее всего причина в том, что вы не достаточно хорошо очистили направляющие колодок. Причина также может быть в заводской краске на самих колодках. В этом случае ее необходимо счистить напильником. Затяните назад контрящиеся гайки.

Выровняйте руль. Поставьте на место колесо и закрутите болты. Болты следует зажимать крест-накрест. Опустите домкрат почти до самого конца, чтобы колесо стояло на земле, и дожмите колесные болты. Теперь целиком опустите домкрат.

По такой же схеме замените колодки на другом колесе.

После замены колодок обязательно вернитесь в салон машины и несколько раз нажмите на педаль тормоза. Нужно добиться того, чтобы педаль перестала проваливаться. Проверьте уровень тормозной жидкости в бачке под капотом. Если педаль не перестает проваливаться, то следует искать утечку тормозной жидкости.

Популярные статьи  Как правильно прокачать сцепление: прокачка сцепления своими руками без посторонней помощи

Готово!

Когда приступать к замене?

Конструктивные аспекты системы тормозов в отечественной малолитражке Лада Калина предусматривают неравномерное распределение тормозного усилия в момент нажатия соответствующей педали. Значимая часть нагрузки воспринимается передними механизмами, оставляя задним узлам лишь вспомогательную функцию. Об этом свидетельствует более редкая (в 2 или 3 раза) необходимость в замене колодок в задних механизмах. Интенсивность износа можно наблюдать по некоторым существенным факторам, а именно:

  • стиль управления (агрессивная езда, сопровождающаяся резвыми стартами с такими же замедлениями, способна привести к более высокой степени износа колодок);
  • качество фрикционного слоя, который имеет вид накладок (недорогие продукты неизвестных производителей наделены меньшим ресурсом);
  • состояние рабочих поверхностей барабанов в тормозных узлах (задиры, эллипсность и прочие дефекты вызывают ускорение износа);
  • воздействие факторов наружного характера (химические реагенты на дорожном покрытии, а также прочие активные соединения).

Если владелец эксплуатирует свою Лада Калина в щадящем реже, то замена колодок задних должна осуществляться не раньше, чем через 50 тыс. км. Здесь главным ориентиром должен выступать не пробег, а степень износа накладок, то есть их остаточная толщина. Когда накладки обладают толщиной менее 1,5 мм или на их поверхности присутствуют сколы и прочие дефекты, то такие расходники следует немедленно заменить. Если этим пренебрегают, то создается риск повреждения барабанов или утечка жидкости, поскольку при тонких накладках возможен полный выход тормозных поршней с цилиндров узлов, вызывая разгерметизацию всего контура.

This website uses cookies

We use cookies to personalise content and ads, to provide social media features and to analyse our traffic. We also share information about your use of our site with our social media, advertising and analytics partners who may combine it with other information that you’ve provided to them or that they’ve collected from your use of their services

Это интересно: Как поднять свет фары на Лада Гранта?

Тормозные колодки на Калину

Автомобили Лада Калина обеих поколений имеют передние дисковые тормоза и задние барабанные. В качестве оригинальных передних тормозных колодок Калины 1 в каталогах указаны 21100-3501080-00 и 21100-3501080-01, для Лада Калина 2 артикул — 11180-3501080-00. Эти же каталожные номера используются для Lada Priora.

Владельцы авто отмечают, что с завода устанавливают тормозные колодки ТИИР, и часто сетуют на их качество. Обычно жалуются на скрип, который начинает докучать уже через несколько тысяч км пробега.

Заводские тормозные колодки ТИИР

Задние барабанные тормозные колодки указаны как 21080-3502090-01 или 11180-3502090-10 (с АБС) для Калина 1 и 2.

Многие из этих артикулов недействительны, вместо них онлайн-магазины запчастей предлагают другие оригинальные каталожные номера или аналоги. В этом есть смысл, поскольку в случае Лады Калины (да и LADA в целом) оригинал зачастую уступает заменителям по качеству.

Передние дисковые тормозные колодки Лада Калина
С размерами — длина: 104.4 мм.; ширина: 62.1 мм.; толщина: 17. мм.
Производитель Каталожный номер *Цена (руб.)
Brembo P41003 780
**Ate 13046029652 703
Ferodo (Premier) FDB527 640
Hankook Frixa FPE103 626
NiBK PN0223 536
TRW GDB469M 495
Ferodo (Target) TAR527B 405
Lada 21083501080 380
Finwhale V218 363
Allied Nippon ADB0173 330

Наибольшей популярностью среди аналогов тормозных колодок пользуются Ate, Brembo, TRW, TSN, Finwhale и Ferodo. Последние делятся на два вида по цвету коробки — «красные» и «зеленые». «Зеленые», с приставкой Target в названии, производитель позиционирует как улучшенную замену заводским колодкам, но они не предназначены для сильных нагрузок. Красные, с приставкой Premier, считаются колодками премиум-класса, способными выдерживать предельные нагрузки.

Водители не прекращают спорить, какие колодки мягче/жестче — «красные» или «зеленые». Но все же больше положительных отзывов собирают «красные» Ferodo.

Лидерами продаж среди дисковых тормозных колодок для Лада Калина является продукция фирмы Ate, следом идут и TRW. Из барабанных тормозных колодок для Калины чаще всего покупают от TSN из-за его выгодной цены. Им немного уступают в популярности колодки TRW и Ate.

Задние барабанные тормозные колодки Лада Калина
С размерами — диаметр: 200 мм.; ширина: 41 мм.
Производитель Каталожный номер Цена (руб.)
Ferodo FSB240 860
Ate 03013702312 815
Sangsin SA183 715
TRW GS8210 672
Finwhale VR318 658
Bosch 0986487813 610
Profit 50010240 650
Allied Nippon ABS1701 612
Trialli GF231 547
TSN 232 460

Согласно рейтингу тормозных колодок для Лада Калина на PartReview от 02.04.20, владельцы предпочитают продукцию фирмы ТИИР. Также выделяются производители TRW, Trialli и Ferodo.

Указанные здесь тормозные колодки подходят и для других автомобилей ВАЗ: 2110, 2114, Лада Гранта и другие, с тормозными дисками R13 и R14.

Передние тормозные колодки меняются примерно в два раза чаще чем задние. Точная периодичность замены устанавливается довольно трудно, но передние колодки меняются с интервалом в 30-50 тысяч км пробега, а задние — через 60-90 тысяч. Чтобы точнее определить, когда нужна замена тормозных колодок Lada Kalina, стоит каждые 15,000 км пробега проверять толщину фрикционных накладок. Критической считается толщина около 2 мм.

Часто сменить тормозные колодки на Калине водителей мотивирует скрип тормозных колодок. С ним существенно помогают бороться специальные пластины, устанавливаемые на дисковые тормозные колодки с внешней стороны. Их так и называют — противоскрипные пластины. Такие пластины зачастую можно встретить в комплекте тормозных колодок подороже. Впрочем, выбирать тормозные колодки следует не из-за наличия или отсутствия противоскрипных пластин, а исходя из надежности и эффективности торможения.

*Цена тормозных колодок Лада Калина приведена по состоянию на апрель 2017-го для Москвы и региона. **Жирным отмечены те колодки, которые пользуются наибольшей популярностью в конкретном случае.

Артикул и стоимость хороших аналогов родных задних тормозных колодок для Лада Калина

При остановке на заднюю ось не приходится основное тормозное усилие

Популярные статьи  Форд Фокус 2: замена салонного фильтра своими руками

Поэтому более важной характеристикой для барабанных колодок является их бесшумность. Оригинальные расходники не могут похвалиться отсутствием скрипов и писков

Из-за этого автовладельцы отдают предпочтение аналогам от сторонних брендов, лучшие из которых приведены ниже.

Таблица — Рекомендуемые аналоги 21080-3502090-01

Производитель колодок Артикульный номер Ориентировочная цена, рубль
Bosch 0 986 487 813 900-1200
LYNXauto BS-4601 1000-1400
TRW GS8210 1050-1300
Remsa 4129.00 1100-1600
Textar 91037201 1330-1800
Производитель колодок Номер по каталогу Примерная цена, рубль
TRW GS8210 860-1000
Finwhale VR318 720-800
ABS 8812 670-780
Bosch 986487813 780-950
Profit 50010240 550-670

Замена тормозной жидкости в автомобилях LADA (разные способы)

Замена тормозной жидкости в системе гидропривода тормозов на современных моделях Лада (Гранта, Калина, Приора, Нива 4х4, Веста и XRAY) должна выполняться раз в три года или после 45 000 км пробега (в зависимости от того, что наступит раньше). На Лада Ларгус – раз в шесть лет или после 90 тыс. км. пробега. Все автомобили имеют однотипную конструкцию тормозов, поэтому процесс замены тормозной жидкости аналогичен.

Замена тормозной жидкости (способ №1)

Традиционный, всем знакомый способ замены тормозной жидкости в системе гидропривода тормозов путем замещения. Порядок прокачки для современных автомобилей Лада (Гранта, Калина, Приора, Ларгус, Веста и XRAY) – заднее правое, переднее левое, заднее левое, переднее правое колеса. Для Нивы 4х4 – заднее правое, заднее левое, переднее правое, переднее левое.

Порядок следующий:

  1. Откачать жидкость из бачка (шприцом или резиновой грушей);
  2. Заливаем новую тормозную жидкость;
  3. Снять со штуцера тормозного механизма защитный колпачок, ослабить затяжку штуцера ключом и одеть шланг (другой конце погрузить в емкость на половину наполненный жидкостью).

Чтобы заставить тормозную жидкость вытекать из штуцера потребуется помощник, который должен 1-2 раза нажать на педаль тормоза, а затем удерживать ее ногой. Вместо помощника можно поставить распорку или создать давление в бачке при помощи специальной крышки или легких (закрыв рот тряпкой). Такие методы прокачки тормозов без помощника мы рассматривали ранее.

Как только вместо темной жидкости побежит более светлая, переходим к другому колесу согласно схемы контуров (см. выше). Периодически проверяйте уровень тормозной жидкости в бачке и в случае необходимости подливайте ее, иначе в тормозную систему попадет воздух.

Замена тормозной жидкости (способ №2)

На определенных автомобилях (например, Лада Веста, Ларгус, XRAY с французскими коробками Jh4/JR5) есть более простой способ замены тормозной жидкости – использовать штуцер для прокачки сцепления. Времени потребуется меньше, но тормозная жидкость будет заменена только частично.

Одеваем на штуцер шланг (другой конец погрузить в емкость на половину наполненный жидкостью). Далее следует разгерметизировать трубопровод, для этого опускаем скобу вниз (№4) и вытаскиваем пластиковую трубку (№1, вправо) на 7-9 мм. Сливаем около 150 мл жидкости (с помощником или без, см. выше) и обратно герметизируем контур. Проверяем уровень тормозной жидкости в бачке. Этот процесс в деталях.

Напомним, что тормозная жидкость, попавшая на лакокрасочное покрытие, пластмассовые детали и проводку автомобиля, может вызвать их повреждение. Сразу очищайте поверхности от тормозной жидкости. А вы меняете тормозную жидкость своими руками? Какие трудности испытывали при первой замене? Кстати, а вы знаете, какую тормозную жидкость лучше выбрать?

Ключевые слова: тормоза lada xray | тормоза лада веста | тормоза лада ларгус | тормоза лада гранта | тормоза лада калина | тормоза лада приора | тормоза нива | универсальная статья

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как правильно прокачать тормоза на Лада в одиночку Замена тормозных дисков на автомобилях LADA Как снять переднее и заднее сиденье Лада Гранта, Калина 2

Если требуется заменить ролик или щетки?

Когда во время работы мотора владелец Лада Калина слышит отчетливый «шелест», доносящийся от вращающегося ролика натяжного узла, то потребуется выполнить детальный осмотр данного элемента и при потребности заменить.

Для осуществления указанной ремонтной операции рекомендуется запастись обычными ключами и отверткой с наконечником плоского профиля. Все манипуляции по замене не вызывают затруднений, поэтому действуем уверенно.

  1. Сначала прибегаем к ослаблению степени натяжения ремня. Для этого выкручиваем шток.
  2. Обозначенной отверткой аккуратно поддеваем протекционный колпак ролика и вывинчиваем болт, удерживающий подшипник.
  3. С отработавшего собственный ресурс ролика извлекаем втулку совместно с шайбой (они необходимы для установки в комплексе с новым изделием).
  4. Вся сборка монтируется на положенное место и фиксируется болтом.
  5. Натягиваем ремень и пускаем мотор. Убеждаемся в корректном функционале нового изделия.

Одним из факторов, характеризующих слабую зарядку АКБ, является износ щеток генераторной установки. В целях устранения этого негативного аспекта потребуется замена щеток генератора. Для мониторинга состояния потребуется их демонтаж. замена щеток генератора доступна как на снятой генераторной установке, так и на установленной на авто Лада Калина.

С целью достижения безопасности работ и исключения риска замыкания в цепи, перед ремонтной манипуляцией потребуется обесточить сеть от АКБ (снимаем клеммы). Теперь необходимо демонтировать протекционную крышку и извлечь штекер. Выполнять это удобно с помощью ранее обозначенной отвертки.

В завершающей стадии процесса откручиваем болты, после чего извлекаем сам регулятор с присутствующими на нем щетками. Замена щеток генератора завершена. Оценка износа щеток производится путем замера их высоты. Этот параметр не должен быть менее 5 мм. Если щетки стерлись, то заменяем их и регулятор в комплекте.
