Простые способы снять тормозной барабан

Диагностика тормозной системы

Перед тем, как снимать барабан, имеет смысл провести диагностику неисправностей тормозной системы. Это позволит заранее приобрести все необходимое для ремонта. Так вы значительно сэкономите свое время, потраченное на ремонт. Оптимально будет посетить СТО и проверить тормоза на стенде, но можно обойтись и без этого. Рассмотрим основные моменты, на которые стоит смотреть при проверке:

Обратите внимание на поведение педали тормоза. Она не должна быть слишком мягкой или проваливаться вниз при нажатии;
Встаньте на подъем и поднимите рычаг стояночного тормоза
Если машина начнет катиться назад, то следует подтянуть тросик тормоза или заменить задние колодки

При проверке соблюдайте меры предосторожности. Убедитесь, что ниже по склону никого нет;
Проверьте наличие тормозной жидкости в бачке

Если ее не хватает, проверьте систему на герметичность;
Визуально осмотрите все шланги, они не должны иметь никаких повреждений;
Отдельно стоит рассмотреть диагностику состояния барабанов. В первую очередь осмотрите деталь, она не должна иметь трещин и других видимых повреждений. При взгляде изнутри, бортик должен иметь равномерный износ. Также замерьте внутренний диаметр барабана, он не должен превышать 201,5 мм .

Если выявлены любые из перечисленных отклонений, то необходимо заменить поврежденные детали. Любая неисправность тормозной системы смертельно опасна

Поэтому всегда уделяйте ей должное внимание

Лада Приора — замена задних тормозных колодок — журнал За рулем

Снимок

Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой. Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой.

Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой.

Вынимаем заглушку и через окно оцениваем состояние накладки передней тормозной колодки. При толщине накладки менее 1,5 мм колодки тормозных механизмов обоих колес необходимо заменить. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении

Для проверки состояния колесных цилиндров и барабанов тормозных механизмов задних колес снимаем барабаны

На барабанах не должно быть трещин и сколов. При сильном износе рабочей поверхности, а также при наличии на ней глубоких борозд заменяем тормозной барабан. Для проверки состояния уплотнительных манжет колесного цилиндра поочередно с каждой стороны сдвигаем край пыльника с выступа корпуса цилиндра. При наличии тормозной жидкости под пыльником, свидетельствующей о неисправности уплотнительных манжет, колесный цилиндр необходимо заменить

Для проверки состояния колесных цилиндров и барабанов тормозных механизмов задних колес снимаем барабаны. На барабанах не должно быть трещин и сколов. При сильном износе рабочей поверхности, а также при наличии на ней глубоких борозд заменяем тормозной барабан. Для проверки состояния уплотнительных манжет колесного цилиндра поочередно с каждой стороны сдвигаем край пыльника с выступа корпуса цилиндра. При наличии тормозной жидкости под пыльником, свидетельствующей о неисправности уплотнительных манжет, колесный цилиндр необходимо заменить.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршней в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен). Далее следует максимально освободить тросы стояночного тормоза.

Снимок_cr

Место регулировки стояночного тормоза доступно сквозь отверстие в теплозащитном экране

Обратите внимание: для наглядности дополнительный глушитель снят. Место регулировки стояночного тормоза доступно сквозь отверстие в теплозащитном экране

Обратите внимание: для наглядности дополнительный глушитель снят

Обратите внимание: для наглядности дополнительный глушитель снят. Место регулировки стояночного тормоза доступно сквозь отверстие в теплозащитном экране. Место регулировки стояночного тормоза доступно сквозь отверстие в теплозащитном экране

Место регулировки стояночного тормоза доступно сквозь отверстие в теплозащитном экране

Обратите внимание: для наглядности дополнительный глушитель снят

Снимок_cr1

Ключом «на 13» ослабляем затяжку контргайки. Удерживая регулировочную гайку другим ключом «на 13», сворачиваем обе гайки к самому концу троса. Ключом «на 13» ослабляем затяжку контргайки. Удерживая регулировочную гайку другим ключом «на 13», сворачиваем обе гайки к самому концу троса.

Ключом «на 13» ослабляем затяжку контргайки. Удерживая регулировочную гайку другим ключом «на 13», сворачиваем обе гайки к самому концу троса.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Если автомобиль укомплектован АВS, то тормозной механизм имеет некоторые конструктивные отличия, показанные ниже.

Лада Калина

Большинство автомобилистов знают: дисковые тормоза эффективнее и гораздо терпимее к нагрузкам, чем барабанные. Даже скептики, вероятно, согласятся — правда, сразу возразят: такие тормоза дороже (в том числе и в эксплуатации) да и к грязи диски куда менее терпимы, что весьма актуально, например, для вседорожников. В общем, тут есть о чем подискутировать.

Вспомнился мне сравнительный тест двух близких по массе и энерговооруженности автомобилей. Отличались они, в частности, задними тормозами: у одного дисковые, у другого барабанные. Который из них победил в абсолюте, каюсь, не помню. А вот разница в длине тормозного пути — всего полметра — в память врезалась крепко.

Но когда появилась возможность оценить задние дисковые тормоза на обычной «Калине», отказаться не смог. Обязательное условие — никакой кустарщины и наличие сертификата соответствия, позволяющего пройти государственный технический осмотр.

Решили испытывать два похожих комплекта разных (Darbis) использует схему первого «Форда-Фокус». (АСТ) предпочла конструкцию китайской «Чери». Устанавливаем, обкатываем, измеряем.

Кувалда и как с ней работать

В подавляющем большинстве случаев она помогает. Однако есть некоторая тонкость, о которой некоторые забывают: фиксация авто. Многие просто поддомкрачивают его и на этом успокаиваются. При этом, не учитывая, что кувалда – вещь тяжелая, а силушки молодецкой не меряно. Иногда это сочетание срабатывает настолько сильно, что домкрат не выдерживает. Поэтому нужна дополнительная опора. Лучше всего в качестве нее использовать железного «козла» — у многих в гараже он прячется где-нибудь в углу.

За неимением пойдет и спил бревна. Только надо не подпирать им машину, а опустить ее на него. Для гарантии безопасности неплохо бы также под колеса подложить стопоры: если авто покатится, оно, безусловно, далеко не убежит, но дополнительным ремонтом (а то и, не дай бог, травмами) обеспечит.

Перед тем, как взять в руки кувалду, разумно будет пройтись вокруг ступицы железной щеткой. Намотанные по ободу соли и грязь цементируют не хуже бетонного раствора. После очищения центрирующий поясок обрабатывается чем-то вроде WD-40. Не стоит со всей силы бить в одно место – во-первых можно перекосить или погнуть барабан, и снять его будет еще труднее, а во-вторых, можно повредить то, что не предполагалось менять. Нужно сильно, но аккуратно обстукивать по окружности, причем бить не по металлу, а по бруску, который будет выступать в качестве прокладки.

Основные ошибки при замене

Многие автолюбители думают, что можно сэкономить, купив аналоговые запчасти. Однако не каждая марка авто может работать на универсальных деталях. Оригинальная продукция распространяется производителем, гарантирующим сервисное обслуживание. Неисправности в тормозных механизмах часто приводят к аварийным ситуациям на дорогах.

Популярные статьи  Гибридный двигатель: что это такое?

Еще одна ошибка, которую допускают новички, желая сэкономить – замена только одной колодки. Барабанный механизм меняется исключительно попарно – или на передних колесах, или на задних.

Нельзя допускать, чтобы колодки изнашивались в разное время. Нужно менять детали своевременно, иначе будут повреждены диски, и цена ремонта возрастет.

Простые способы снять тормозной барабан

В ходе работы владелец автомобиля должен проверить состояние других элементов тормозной системы

Важно обратить внимание на изношенность дисков, пыльников, резиновых чехлов, шлангов. Это необходимо, чтобы устранить неисправность до того, как случится непоправимое во время вождения

Замена тормозных колодок — не сложная процедура, которую способен провести любой автолюбитель, не обращаясь в сервисный центр. Следуя пошаговой инструкции, неисправность будет быстро устранена, а элементы системы — восстановлены.

Причины и решение проблемы

Довольно часто причиной возникшего в пути клина становится поломка стояночного тормоза, которая происходит из-за ослабевания пружины или образования коррозийных изменений на возвратных скобах и других элементах этого рабочего органа.

Тормозной диск вновь начал крутиться, пусть и с незначительным натягом? Тогда можно ехать, не забывая о том, что использовать ручник можно будет только после его полноценного ремонта.

Простые способы снять тормозной барабан

Не исключено, что причиной всему стал клин суппортов, спровоцированный попаданием ржавчины или других мелких элементов во внутреннюю часть поршневого механизма, что сильно затрудняет его движение, а то и вовсе делает его невозможным.

5 причин, почему скрипят и визжат тормоза и чем это грозит

Для того чтобы разжать заклинившие элементы, рекомендуется использовать специальные приспособления, напоминающие по принципу своего действия крепления старых механических мясорубок, или же пустить в ход домкрат ромбической конструкции. В случае отсутствия последнего некоторые народные умельцы находят альтернативу даже в ручном пистолетном механизме для строительного клея, правда, тогда придется хорошенько попотеть, хотя результат будет практически такой же, как при использовании домкрата.

Простые способы снять тормозной барабан

Еще хуже, если в пути клинит колодки, и полбеды, когда виной всему их смещение, устраняющееся даже вручную. Если же элемент выходит из строя ввиду механического разрушения или истончения фрикционного материала, то водителю не остается ничего, кроме как заменить колодки на месте, если, конечно, у него окажется в наличии аналогичный комплект, что само по себе маловероятно. Можно демонтировать их, что позволит потихоньку доехать до ближайшей СТО.

Простые способы снять тормозной барабан

Почему тормозные колодки изнашиваются неравномерно

Важно помнить, что уход за тормозной системой, предполагающий своевременную замену ее элементов и технических жидкостей, в значительной мере продлит срок ее эксплуатации. Кроме того, стоит избегать перегрузок легкового автомобиля, не перевозя на нем всевозможные тяжести, поскольку это также негативно сказывается на состоянии тормозов

Как поменять тормозной барабан на Ваз 2107

Тормозной барабан, несмотря на то, что сделан из прочного металла, достаточно быстро изнашивается. Коэффициент сцепления между ним и тормозными колодками уменьшается. В результате машина начинает хуже тормозить. Заметить это не так просто:

  1. Износ происходит постепенно, следовательно, тормозные характеристики также ухудшаются не одномоментно.
  2. При торможении вес машины переносится вперед, поэтому больше усилий приходится на передние, а не задние тормоза.

Чтобы поменять тормозной барабан ВАЗ 2107, понадобятся:

  • Набор гаечных ключей.
  • Наждачная бумага.
  • Отвертка.
  • Пара монтажных лопаток или монтировок.

Замена тормозных колодок (дисковая система)

1) Произвести такую же процедуру, как и в первых двух пунктах при смене передних.

2) Открутить фиксирующие болты тормозного барабана и снять его. Барабан может прикипеть или ни сниматься в результате перекоса колодок, поэтому может понадобиться постукивания молотком.

3) Запомнить расположение всех фиксирующих пружин (если установить неправильно, тормоз работать не будет).

Простые способы снять тормозной барабан

4) Освободить тросик ручного тормоза, снять все пружины и тяги заднего тормозного механизма отверткой. Снять колодки .

5) Установить новые колодки и собрать тормозной механизм в обратной последовательности. Установить колесо (не снимая авто с домкрата).

6) Поставить автомобиль на ручной тормоз и попытаться крутить заднее колесо, проверяя работу заднего механизма.

7) Снять машину с домкрата.

1) Выбрав колодки рекомендуемые производителем, берем набор инструмента, откручиваем гайки колеса, поддомкрачиваем авто и снимаем колесо.

2) Откручиваем крышку бачка тормозной жидкости (дабы было проще вдавливать тормозной поршень).

3) Открутить направляющие суппорта, а если есть фиксирующие скобы, то снять их отверткой. Если на авто укомплектован датчиком износа колодок то отсоединить разъем.

4) Отвести отверткой тормозные колодки (вставить мощную плоскую отвертку между колодками) дабы вдавить тормозной поршень. Вынуть старые тормозные колодки . Очистить место установки от грязи.

5) Установить новые колодки . Рекомендуется смазывать направляющие ссупорта, но очень аккуратно, чтобы мазка не попала на контактные поверхности колодок, иначе тормоза не будут работать.

6) Собрать тормозную систему в обратном порядке, установить колесо, снять машину с домкрата.

7) Прокачать тормоза, чтобы приработаться новым тормозным колодкам .

Установка тормозного барабана

Перед установкой нового тормозного барабана необходимо наждаком очистить посадочную поверхность на фланце от ржавчины и грязи. Затем смазать ее, а также новый барабан в месте контакта с фланцем, графитовой высокотемпературной смазкой. Это облегчит последующую разборку узла

Далее следует проверить уровень тормозной жидкости в бачках, и, если он достигает максимальной отметки, откачать часть при помощи шприца. Дело в том, что при сведении тормозных колодок поршни тормозных цилиндров утапливаются и тормозная жидкость может выдавиться через верх бачка.

Колодки сводятся при помощи монтировок, используемых в качестве рычагов. Для этого их концы упираются в бортик щитка, а сами монтировки сводятся, сжимая колодки до упора.

Особенности снятия тормозного барабана на ВАЗ 2107 и его замена

Примечание: если после того как колодки сведены, они мешают стать новому барабану на место, необходимо отпустить трос ручного тормоза. Для этого необходимо открутить регулировочную гайку, находящуюся под днищем автомобиля.

Когда тормозной барабан станет на место, его следует отцентрировать так, чтоб отверстия в его корпусе совпали с крепежными отверстиями на фланце. Если все сделано правильно, направляющие штифты должны вкручиваться в ступице, а не упираться в нее.

После установки барабана следует сесть в автомобиль и несколько раз нажать и отпустить педаль тормоза, чтоб заставить работать тормозной механизм. После этого обязательно необходимо проверить уровень тормозной жидкости в бачках и долить ее при необходимости. Придется также отрегулировать натяжение троса ручника, даже если его не приходилось отпускать во время установки барабана. Внутренний диаметр рабочей поверхности нового барабана меньше, чем у старого, поэтому при неотрегулированном «ручнике» колодки могут тереться о барабан во время движения, что в лучшем случае вызовет их преждевременный выход из строя. В худшем случае трение может вызвать сильный нагрев тормозного механизма и закипание тормозной жидкости, что приведет к отказу тормозной системы.

Добро пожаловать! Тормозной барабан – он состоит из металла хотя на первый взгляд (Если не брать его в руки) можно подумать что он целиком и полностью сделан из пластика или какой ни будь пластмассы, со временем данный барабан (А именно его рабочая поверхность) изнашивается, в связи с этим тормозить автомобиль начинает немного хуже (Это очень сложно заметить, потому что при торможение весь вес автомобиля переносится вперёд и тем самым все нагрузки отрабатывает передняя тормозная система, а не задняя).

Примечание! Для того чтобы заменить барабан на автомобиле, возьмите с собой: Набор гаечных ключей, наждачную бумагу, бородок, а так же отвёртку и две монтажные лопатки или если у вас их нет, тогда вместо них можно будет воспользоваться двумя монтировками!

Популярные статьи  Ошибка P0008 — неисправность системы изменения фаз газораспределения

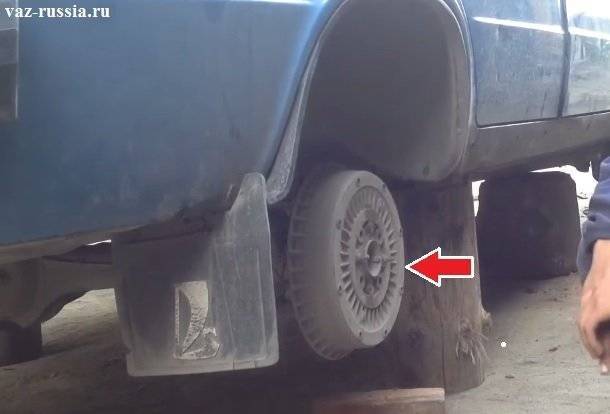

Где находится тормозной барабан? На наших (Отечественных) автомобилях практически на всех барабанные тормоза используются в задней части автомобиля, а в передней как правило устанавливаются тормозные диски, но даже не смотря на это есть некоторые машины (К примеру Lada Kalina NFR) на которых установлены и сзади и спереди тормозные колодки, но это лишь единичные марки в основном на всех автомобилях отечественного производства тормозные барабана занимают своё место сзади, для примера просмотрите фото на котором один из барабанов указан стрелкой:

Простые способы снять тормозной барабан

Когда нужно менять тормозной барабан? Он подлежит замене, если он деформировался тем самым на его поверхности появились различного рода сквозные трещины или вмятины, вот в этом случае барабан и подлежит замене, но кроме деформации как уже было сказано ранее у него (Как и у любой другой детали) есть рабочая поверхность, чтобы эту поверхность вы смогли увидеть вам придётся снять барабан с автомобиля и после этого вы увидите её (Рабочая поверхность это кольцо находящееся внутри барабана, оно указано ещё красной стрелкой), так вот эта поверхность со временем изнашивается в связи с этим ещё и увеличивается внутренний диаметр самого барабана (Внутренний диаметр показан синий полосой), поэтому если этот диаметр после замера приравняется у вас к 251 мм или же даже будет выше этой отметки, тогда данный барабан вам нужно будет заменить и поскорее.

Простые способы снять тормозной барабан

Замена заднего тормозного цилиндра

Примечание! На фото выше можно немного не понять как замеряется внутренний диаметр барабана, всё это из-за сделанного неудачного ракурса где рука закрывает остальную часть барабана, но на словах скажем, внутренний диаметр замеряется от одного края кольца рабочей поверхности к другому!

Ресурс колодок

На осях Лады Приора установлены механизмы разной конструкции. Передний тормоз – дисковый. Такой механизм обладает хорошей производительностью, обеспечивает лучшую динамику торможения.

Замену передних колодок следует проводить значительно чаще. Согласно инструкции, они ходят по 15-ть тысяч километров. При агрессивном стиле езды ресурс колодок уменьшается на 20-30%. Задний тормоз практически на всех моделях ВАЗ – барабанный. Он не обеспечивает такой тормозной динамики, однако менять нужно значительно реже. При торможении основное усилие приходится на переднюю ось, а задний тормоз выступает в плане вспомогательного.

По регламенту замена задних тормозных колодок осуществляется к пробегу 50 000 километров при правильной работе механизмов. А на машинах, оснащенных ABS (антиблокировочной системой) – даже дольше. Есть ряд ситуаций, когда сменить механизм требуется раньше.

  • если тормозной барабан Лада Приора начинает стучать или скрипеть, то следует проинспектировать механизм и заменить колодки;
  • при агрессивной езде износ осуществляется быстрее, так что необходимо следить за деталью более тщательно.

Проводить проверку желательно на эстакаде или подъемнике. На задней части устройства есть специальное смотровое окошко с резиновой заглушкой. Снимаем ее, анализируем состояние фрикционной части. Толщина накладки должна составлять не меньше 1,5-ти мм. В противном случае необходимы внеплановые работы:

  • если на колодках обнаружены сколы или глубокие канавки, рекомендовано их поменять. Иначе механизм может клинить в самый ответственный момент;
  • также можно выявить потеки тормозной жидкости на задних колодках. Это сигнализирует о неисправности тормозного цилиндра. Следует отремонтировать элемент и поставить новые запчасти. Старые будут плохо работать.

Подготовительный этап

Для того, чтобы приступить непосредственно к снятию, необходимо провести несколько подготовительных работ:

  • Поставить автомобиль на ровный участок земли.
  • Включить 1-ю передачу.
  • Поставить под передние колёса противооткатные упоры.
  • Отключить стояночный тормоз.
  • Снять колесо.

Простые способы снять тормозной барабан

Снимаем колесо и видим наш ржавый тормозной барабан

Нам потребуется

После того как автомобиль подготовлен, необходимо подобрать весь необходимый инструмент:

  • Плоская отвёртка.
  • Торцевая головка на «30» (для снятия ступичной гайки).
  • Набор ключей для снятия колеса.
  • Специальный съёмный инструмент для демонтажа тормозного барабана (как заменить тормозной барабан без съёмника подробно в этом материале).

В зависимости от поставленных вами задач, для выполнения работ может потребоваться так же:

  • Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
  • Штангенциркуль (для замера степени износа тормозного барабана).

Приступаем к работе

Когда всё будет приготовлено, можно приступать к работе.

  1. С помощью плоской отвёртки нужно поддеть и снять защитный колпачок ступицы.

    Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы

  2. Перед тем как поднять автомобиль, с каждой стороны необходимо ослабить гайки со ступичного подшипника и болтов крепления колеса (подробнее о замене заднего ступичного подшипника).

Простые способы снять тормозной барабан

Откручиваем гайку по часовой стрелке

Подобную операцию стоит проводить, когда машина находится на земле.

После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).

Перед снятием, еще раз убедитесь, что машина расторможена.

Простые способы снять тормозной барабан

Не стоит пренебрегать рекомендациям завода производителя.

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.

Простые способы снять тормозной барабан

С помощью подобного механизма, время снятия заметно уменьшится.

Простые способы снять тормозной барабан

Закреплено всё надёжно, осталось лишь приложить небольшое усилие.

Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.

Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.

Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.

Простые способы снять тормозной барабан

При установленном износе барабана, его необходимо заменить.

А если вам необходимо поменять задние тормозные колодки, подробнее об этом вы можете узнать в этой статье.

Это интересно: Как снять салонный фильтр на Рено Дастер: передаем все нюансы

Тормозные механизмы задних колес

  1. Наконечник троса привода стояночного тормоза.
  2. Приводной рычаг.
  3. Задняя тормозная колодка.
  4. Осевой палец приводного рычага.
  5. Рабочий тормозной цилиндр.
  6. Верхняя стяжная пружина.
  7. Распорная планка.
  8. Передняя тормозная колодка.
  9. Прижимная пружина передней колодки.
  10. Нижняя стяжная пружина.
  11. Грязезащитный щиток.

Замена тормозного барабана

  1. меньше часа
  2. 1 чел
  3. 2 балла
  4. —-
  5. инструмент

Для данной операции потребуются следующие инструменты и материалы: домкрат, опорная стойка, баллонный ключ, металлическая щетка, проникающая жидкость, ключ 7 мм, две монтировки.

Примечание Тормозной барабан подлежит замене при достижении или превышении значения внутреннего диаметра 201,5 мм.

Рекомендуется заменять тормозные барабаны одновременно с обеих сторон автомобиля.

Диаметр не более 201,5 мм

Назначение и виды тормозных колодок

Для того чтобы остановить автомобиль, используется сила трения. В случае с ВАЗ 2107 это сила трения колодок о тормозной диск (или о тормозной барабан, если колодки задние). В общем случае колодка представляет собой стальную пластину с крепёжными отверстиями, к которой с помощью заклёпок приделана накладка. Это прямоугольная пластина, выполненная из специального материала с очень высоким коэффициентом трения. Если коэффициент трения накладки по каким-то причинам снижается, торможение становится менее эффективным. И это немедленно сказывается на качестве и безопасности вождения.

Передние колодки

Для торможения передних колёс используются плоские парные колодки прямоугольной формы. Передние колёса «семёрки» снабжены массивными стальными дисками, вращающимися синхронно с колёсами. При торможении прямоугольные колодки сжимают вращающийся диск с обеих сторон. После этого в дело вступает сила трения, которую обеспечивают накладки, и диски вместе с колёсами останавливаются.

Простые способы снять тормозной барабан
Передние колодки «семёрки» — это обычные прямоугольные пластины с накладками

Как заменить тормозной барабан на ВАЗ 2101-ВАЗ 2107?

Примечание! Замена барабана проводится на вывешенном автомобиле и при опущенном ручном тормозе, поэтому учтите это когда будете приступать к замене!

Снятие: 1) В самом начале операции, вам придётся снять нужно для вас колесо с автомобиля и оставить после этого автомобиль висеть в воздухе. (О том как снять колесо, см. в статье под названием: «Замена колёс на автомобиле»)

Популярные статьи  Очистка впускного коллектора дизельного мотора

2) Затем возьмите в руки гаечный ключ или накидной (Без разницы, какой будет удобнее) и с помощью него выверните оба направляющих штифта которые крепят барабан к ступице, а после того как штифты будут вывернуты, потяните за барабан и тем самым снимите его с автомобиля.

Примечание! Если барабан у вас не будет сниматься, тогда возьмите два болта М8 и заверните их в те отверстия в которые они подойдут, но заворачивайте оба болта равномерно, то есть наживите сперва оба болта и по не многу каждый подтягивайте и тем самым вы увидите как барабан начнёт сниматься с автомобиля!

3) После того как барабан будет снят, с помощью наждачной бумаги зачистите посадочную поверхность фланца полуоси как показано на рисунке ниже, от грязи и ржавчины.

Примечание! Когда грязи на поверхности фланца полуоси не будет (Поверхность ещё для наглядности указана красной стрелкой на фото ниже), тогда при помощи графитной смазки или смазки ЛСЦ-1, смажьте эту самую поверхность фланца, а кроме неё ещё смажьте всё то место которым сам барабан устанавливается на фланец полуоси (Данное место ещё указана синей стрелкой)!

Установка: 1. Новый барабан устанавливается на своё место в обратном порядке снятию, но при установке вам придётся проделать кой какую операцию, а именно сядьте в автомобиль и потянув за рукоятку откройте капот у него и после этого подойдите к подкапотному пространству, там разыщите бачок в котором находится тормозная жидкость (Указан стрелкой), после его нахождения посмотрите сбоку на него и тем самым вы узнаете сколько в нём находится тормозной жидкости, если она будет достигать отметки MAX, то в таком случае возьмите медицинский шприц или же резиновую грушу и с её помощью выкачайте немного жидкости из бачка, прото для того чтобы она не вылилась из него когда вы будете сводить тормозные колодки вместе.

2. Теперь насчёт сведения тормозных колодок вместе, во-первых возьмите в руки две монтажных лопатки и с их помощью проведите всю операцию по сведению колодок друг к другу, для этого обоими лопатками упритесь в отбортовку тормозного щита (Одно из двух мест куда нужно упереться в тормозном щиту указано на фото синей стрелкой) и используя лопатки как рычаг, сведите с их помощью как показано красными стрелками обе тормозные колодки друг к другу, до самого упора.

ВАЗ 2114: замена задних тормозных колодок своими руками – инструкция с фото и видео

Примечание! Если после вышеописанной инструкции у вас барабан так и не будет устанавливаться на своё место (То есть ему не дают тормозные колодки), тогда залезайте под днище автомобиля и там разыщите трос ручника (Перед тем как лезть под автомобиль, проверьте опущен ли у вас ручник или же нет, в том случае если опущен то делайте данную работу, а если он окажется поднят тогда опустите и снова попробуйте установить тормозной барабан на своё место) и после чего до упора ослабьте регулировочную гайку которая этот трос натягивает, более подробно о том как это сделать, читайте в статье: «Регулировка троса ручника» пункты 1-2 вам нужно будет изучить чтобы понять как ослабить регулировочную гайку!

3. Затем установите новый барабан на своё место и болтом или бородком отцентрируйте его чтобы он подходил по крепёжным отверстиям, это делается всё для того чтобы при заворачивание обоих направляющих штифтов которые крепят барабан, они закрутились а не упёрлись в ступицу.

Примечание! Когда вся установка будет завершена, сядьте в автомобиль и нажмите несколько раз на педаль тормоза чтобы тормозные механизмы задних колёс начали у вас работать!

Руководства→ВАЗ→2107 (Жигули)

Неполадки: признаки и причины

Так как задние колеса участвуют в процессе торможения значительно меньше, чем передние, то автовладелец не сразу сможет понять, что эффективность их работы снизилась. Кроме того, снижение этой самой эффективности происходит постепенно и медленно.

Проблемы с барабанным тормозом можно ощутить при энергичных торможениях – автомобиль останавливается значительно медленнее, чем обычно. На большинстве машин поломка данной системы особенно заметна при необходимости двигаться задним ходом. Передняя тормозная система, которая стала задней, не хочет работать одна и останавливает автомобиль неэффективно.

Утечки тормозной жидкости могут приводить к отключениям одного или двух контуров тормозной системы – это становится причиной снижения эффективности торможения на 30-60%. Воздух в гидравлическом приводе ведет к ощущению мягкости при нажатии на педаль. А тормоз срабатывает только в конце хода.

Если в барабане перекосились колодки, сломались пружины или стойки, водитель может услышать скребущие звуки. Это может стать причиной заклинивания и перегрева барабана. Также это может привести к уменьшению наката машины или высокому расходу топлива. Среди неполадок также встречается овальность барабана.

Расточка тормозных барабанов грузовых и легковых автомобилей

Многие автомобили по-прежнему оснащены задней системой торможения, которая состоит из тормозного барабана с установленным в нем механизмом «саморазводки» колодок. В условиях эксплуатации автомобиля на территориях постсоветских стран этот механизм довольно быстро засоряется и через каждые 9-14 тыс. км. пробега он практически перестает правильно работать. Впрочем, если вы будете вовремя делать профилактику этой системы, то сами по себе задние барабанные тормоза довольно эффективны.

Одним из важнейших моментов профилактики системы торможения, как для легковых, так и для грузовых автомобилей, является проточка или расточка тормозных барабанов (протачивается кромка на рабочей поверхности). В результате, после правильной замены колодок и обратной сборке тормозного механизма, обеспечится минимально допустимый зазор между колодками и поверхностью барабана.

Тормозные колодки в тормозной системе барабанного типа подлежат замене при достижении пробега около 60-80 тыс.км. Но профилактику системы торможения, и в частности колодок, стоит производить не реже, чем каждые 20-30 тыс.км. При эксплуатации автомобиля в городе во много раз возрастает частота использования системы торможения, а также нагрузка на неё. Частое использование тормозов приводят к довольно сильному нагреву, что резко снижает эффективность и очень негативно влияет на выполнение ими их прямых функций.

Материал, из которого изготовлены тормозные колодки, имеет неоднородную структуру, и поэтому и в процессе эксплуатации на рабочей поверхности барабана по всему радиусу образуются канавки и борозды, происходит частичная деформация. Это приводит к появлению вибрации и повышенному износу колодок, и как результат – значительное снижение эффективности торможения.

Определить неисправность в работе тормозной системы автомобиля можно по следующим признакам:

  1. Появление вибрации;
  2. Нажимая на педаль тормоза, слышим характерный шум;
  3. Ощущается биение руля и педали;
  4. Ухудшение качества торможения.

Инструменты для проведения работ

Чтобы самостоятельно выполнить работы по замене тормозных дисков «Лады Калины», вам необходимо обзавестись такими инструментами:

  1. Набором ключей. Вам нужны будут в процессе работы накидные, рожковые и торцовые на «7», «13», «17».
  2. Плоскими отвертками. Желательно несколько штук, чтобы в процессе работы подбирать наиболее удобную.
  3. Молоток и деревянный брусок.
  4. Домкрат гидравлического или пневматического типа.
  5. Ключ баллонный на «19» (или «17», зависит от того, какие болты установлены на колесах).

Обязательно нужно зафиксировать автомобиль на ровной площадке и под задними колесами расположить упоры.

Простые способы снять тормозной барабан

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
