Замена воздушного фильтра на машине своими руками

Виды воздушных фильтров

В процессе развития автомобилестроения воздушные фильтры для автомобилей имели следующие разновидности:

1. Инерционные. Пыль осаждалась на днище объемного корпуса (в простонародье «кастрюли») под действием инерционных сил. Такое устройство было многоразового действия.

Замена воздушного фильтра на машине своими руками

2. Инерционно-масляные. Отличие от предыдущей конструкции заключалось в помещении на дно «кастрюли» моторного масла, которое способствовало поглощению более мелких частиц. Разновидности инерционных устройств в легковых автомобилях сейчас не применяются.

Замена воздушного фильтра на машине своими руками

3. Бумажные. Самые распространенные в настоящее время. Фильтрующий материал для воздушных фильтров этого типа выполнен из микропористой бумажной структуры.

Волокнистая структура бумажного фильтра пропитана специальной смолой, которая укрепляет ее поверхность, предотвращает разрушение.

Поглощение микрочастиц пыли (до 1 микрона) происходит на всей поверхности устройства.

Для увеличения площади фильтрования, следовательно, производительности фильтра бумажную структуру изготавливают в виде гармошки. Бумажный фильтр необслуживаемый, по мере загрязнения или разрушения подлежит замене.

Замена воздушного фильтра на машине своими руками

4. С нулевым сопротивлением. Применяются для увеличения входного воздушного потока в мощных двигателях, форсируя подачу воздуха. В качестве рабочего элемента используется хлопчатобумажная ткань или поролон специальной микроструктуры.

В некоторых случаях допускается производить чистку таких средств специальными средствами-шампунями. После произведения очистки требуется обязательная пропитка укрепляющими составами.

Замена воздушного фильтра на машине своими руками

Конструктивно бумажные фильтры обычно изготавливаются:

  • панельные;
  • цилиндрические;
  • кольцевые.

Могут иметь каркасную и бескаркасную (за исключением кольцевого) конструкцию. По краям конструкции установлены специальные резиновые либо поролоновые уплотнители для предотвращения проникновения воздуха в обход фильтровальной зоны.

Какой воздушный фильтр лучше? Однозначно родной. Конструкторы тщательно производят расчет устройства исходя из необходимой производительности, степени очистки, конструктивных особенностей.

Если, например, на место обычного бумажного фильтра поместить устройство с нулевым сопротивлением, повысятся холостые обороты двигателя, увеличится потребление топлива.

Как поменять фильтр салона на Рено Логан самому?

В 90% Рено Логан, которые продаются на территории России, фильтра салона нет в комплектации. Проверить его наличие самостоятельно очень просто — в инструкции к автомобилю предоставлена информация о местонахождении устройства.

По решению конструкторов салонный фильтр Рено Логан установлен в центре лицевой панели, около перегородки, где расположен моторный отсек.

Чтобы до него добраться, необходимо находиться на пассажирском сиденье. Но если на воздуховод поставлена пластиковая заглушка, это означает, что в автомобиле не предусмотрен фильтрующий элемент.

Однако это не проблема, осуществить его установку можно самостоятельно.

Фото расположения салонного фильтра

Когда меняем фильтр, потребуется:

  • нож (или скальпель);
  • пылесос;
  • фонарик;
  • крестовая отвертка.

Как снять фильтр?

Для снятия фильтра салона потребуется:

  1. Отодвинуть сидушку пассажира до упора.
  2. Подсветить фонариком или телефоном место под бардачком, так проще увидеть фильтр.
  3. В последней фазе нужно отщелкнуть элемент и аккуратно его вытащить.

После снятия старого фильтрующего элемента на Рено Логан можно заметить грязь с пылью, которые скопились в нем. Все это могло попасть внутрь салона и осесть в легких. Поэтому фильтр стоит менять чаще.

Какой фильтр выбрать?

Оригинальные салонные фильтры заводского производства имеют номер 272775374R, предназначены для автомобилей первого поколения (2006, 2007, 2008, 2010, 2011, 2012 год выпуска) и 272773016R — для авто второго поколения (2014, 2020, 2020 год выпуска). Тип устройства не связан с комплектацией и объемом двигателя и одинаков для Logan с движками 1.4-1.6, и Duster 2.0. Оригинальные элементы имеют недостаток — высокую стоимость, поэтому неоригинальные более популярные.

Классические фильтры, рекомендованные к установке, можно увидеть в галерее.

Bosch 1 987 432 120/1 987 435 011MANN CU1829/CU22011Filtron K 1152/K1321

Фильтры среднего качества выпускают в России, например, Невский фильтр — очистительный элемент на угольной основе.

Коды

Коды очистительных продуктов, которые подходят для Рено Логан:

  1. Оригинал. Имеет код 7701062227 (угольный).
  2. Delphi. Имеет код TSP0325178C (также угольный).
  3. Delphi. С кодом TSP0325178 (обычный).
  4. AMC. NC2008 9 (обычный).

При покупке очистительного элемента нужно убедиться, что на нем присутствует пластиковая крышка. Она предназначена для надежного закрепления. Если крышка отсутствует, то не удастся в должной мере осуществить установку фильтрующей системы.

Установка нового салонного фильтра

Установку салонного фильтра осуществляют:

  • когда стоит заглушка;
  • вместо старого, пришедшего в негодность, фильтра.

Процесс установки фильтра салона показан в видео от автора autologan.

Вместо старого фильтра

Чтобы заменить старый фильтр на Renault Logan, выполните действия:

  1. Для начала нужно вытащить старый очистительный элемент из места расположения. Тянем за пластиковую ручку снизу крышки.
  2. Осуществляем чистку месторасположения фильтра от различных частиц и грязи, которые скопились во время эксплуатации автомобиля. Они могут отрицательно сказываться на работе нового устройства. Для более удобной очистки можно применить пылесос, но проще всего использовать старую тряпку.
  3. Произвести смену салонного элемента. Не рекомендуется повторно использовать старый фильтр, даже после очистки его клапанов и промывки. Когда будет происходить установка нового устройства, нужно сжимать с обеих сторон переднюю часть, в противном случае фильтр не пройдет в пазы. Сначала крепят верхнюю часть, а потом низ до защелкивания. Если вы услышали щелчок — это означает, что фильтрующий элемент установился на место плотно.
  4. После того как выполнены все действия, нужно убедиться в том, что система работает правильно и все загерметизировано. Для проверки включается режим обдува на максимальную мощность и осматриваются щели конструкции. Если воздух нигде не проходит, значит, работа сделана правильно.
Популярные статьи  Ремонт радиатора охлаждения автомобиля своими руками

Разновидности

Замена воздушного фильтра на машине своими руками

Разные формы фильтрующих устройств

Мы выяснили, для чего необходим воздушный фильтр двигателя, теперь давайте разберемся, какие есть разновидности фильтрующих устройств. По форме различают фильтры, выполненные в виде круга или прямоугольника. Первые реже используются, их считают устаревшей моделью, они хуже очищают поступающий воздух от загрязнений. Такой фильтрующий элемент требует периодичную промывку и замену смазочного материала.

В зависимости от способа фильтрации различают фильтры таких типов:

  1. Инерционный. Конструктивно состоит из корпуса, оснащенного подушкой из капроновой лески. Выполняет две очистки воздуха: первичную и вторичную Первая осуществляется путем оседания мелких частиц грязи и пыли, а вторая за счет подушки. Устройство отличается низкой эффективностью, нуждается в постоянной промывке.
  2. Инерционно-масляный. Отличаются от первого типа наличием моторного масла, размещенного на дне корпуса, оно позволяет более эффективно бороться с пылью и грязью.
  3. С нулевым сопротивлением. Фильтрующим элементом выступает поролон либо хлопчатобумажная ткань, обработанные специальным составом, позволяющим уменьшить сопротивление потока воздуха. Такие фильтры можно применять неоднократно, их промывают специальными моющими средствами, затем наносят повторно подпитку.
  4. Бумажный. Состоят из пористой бумаги, размещенной определенном способом. Бумажные волокна позволяют улавливать частицы пыли до одного микрона. После забивки указанные элементы нужно менять. Разновидности бумажных фильтрующих элементов:
  • панельные;
  • кольцевые;
  • цилиндрические.

Первые две разновидности могут иметь каркасное и бескаркасное строение. Цилиндрические — отличаются каркасной конструкцией.

Кольцевые элементы отличаются круглой формой. Если конструкция каркасная, то каркас выполняется из сетки алюминия. Торцы изделия укрепляются поролоном из–за чего воздух не может проникнуть в щели между корпусом и фильтрующим элементом. Пористая бумага укладывается в виде гармошки. Указанная модель воздушного фильтра двигателя устанавливается на машинах, оборудованных карбюратором. Для инжекторных автомобилей используются панельные фильтры, состоящие из поролона, каркаса, сетки и бумаги, сложенной в виде гармошки.

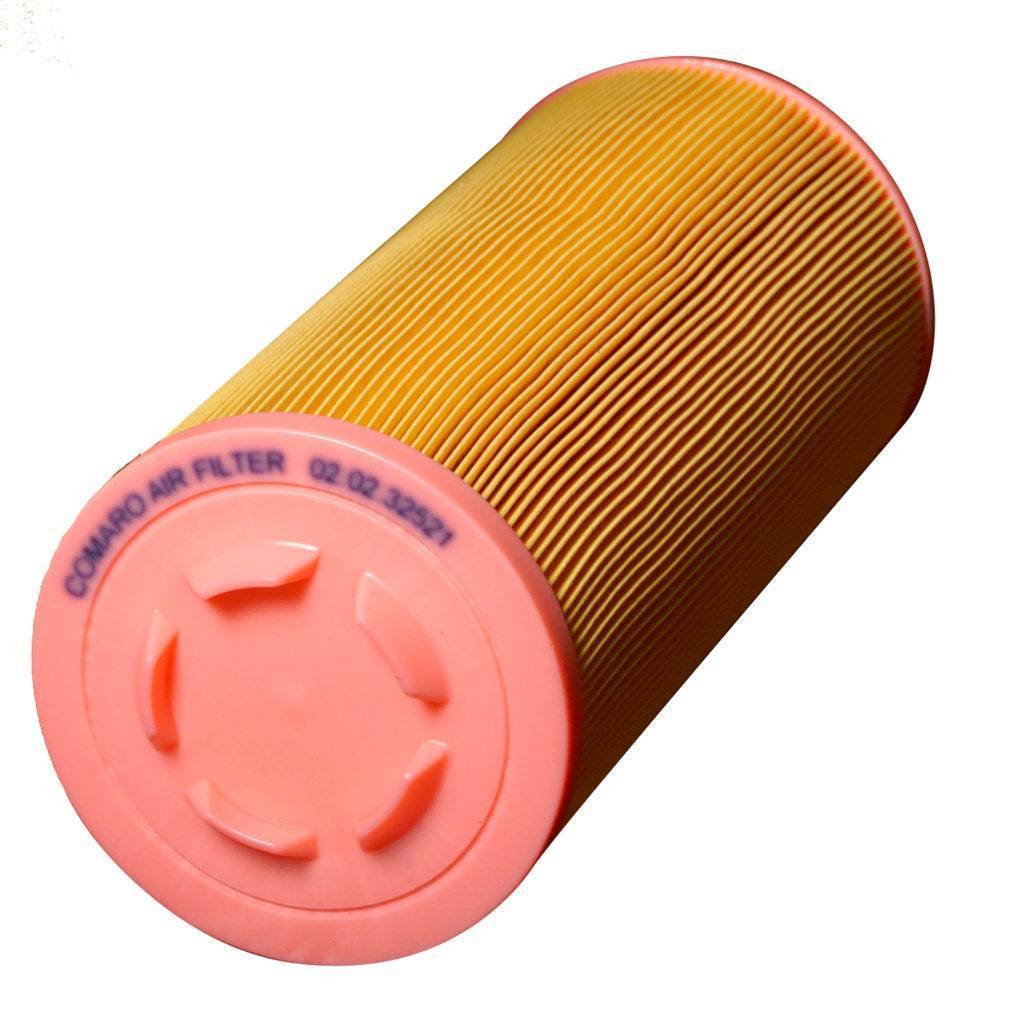

Цилиндрические фильтрующие элементы применяются в грузовых машинах, по конструкции они похожи на кольцевые фильтры, при этом отличаются больше фильтрующей площадью.Замена воздушного фильтра на машине своими руками

Уважаемые владельцы автомобилей SsangYong и УАЗ!

ТЕХЦЕНТР SsangYong — УАЗ автокомпании Тауэр ЛТД является авторизованным сервисным центром и оснащен специальным оборудованием и инструментом, технической документацией, необходимыми для проведения качественного гарантийного ремонта автомобилей. Современное оборудование самого различного профиля дает возможность предлагать нашим клиентам полный пакет услуг по обслуживанию и обеспечивать безупречное выполнение каждой технической операции.

Мы проводим гарантийное обслуживание автомобилей SsangYong, УАЗ вне зависимости от того, где они были куплены и обслуживались ранее.

Чтобы сохранить гарантию на свой автомобиль важно соблюдать периодичность и сроки проведения технического обслуживания, которые указаны в сервисной книжке и руководстве по эксплуатации. Причем подробно ознакомьтесь со списком тех деталей, которые не попадают под гарантию завода-изготовителя, такие как стекла фар и кузова, тормозные колодки, лампочки и т.д

Основные работы по техническому обслуживанию SsangYong, УАЗ

• замена моторного масла (желательно не реже каждых 10 тыс. км) • проверка толщины тормозных колодок • проверка состояния проводных ремней • проверка функциональности системы омывателей ветрового стекла и заднего стекла • проверка и смазка всех шарниров и замков • проверка уровня электролита в аккумуляторной батарее • проверка всех компонент в подкапотном пространстве на наличие утечек жидкости и масла • проверка содержания антифриза в системе охлаждения • проверка состояния всех тормозных шлангов и трубок • проверка состояния выхлопной системы и её креплений • проверка состояния компонентов рулевого механизма и подвески, проверка надёжности их креплений • замена топливного фильтра • замена фильтрующего элемента воздушного фильтра • замена противопылевого фильтра • проверка состояния защитного покрытия днища • проверка уровня масла в механической трансмиссии • проверка регулировки направления светового луча фар • замена свеч зажигания • замена трансмиссионной жидкости • замена зубчатого приводного ремня • замена жидкости для тормохной системы и сцепления • проверка концентрации вредных выбросов в отработанных газах, тест на содержание CO • тест на синхронность работы тормозных механизмов подвески

Мы действуем строго по гарантийному регламенту и производим работы только по замене деталей, одобренных дистрибьютором.

При обращении в наш техцентр по гарантии Вам необходимо иметь с собой сервисную книжку с отметками о проведении предыдущего ТО, а также свидетельство о регистрации автомобиля.

Во избежание ожидания запишитесь к нам заранее, позвонив по телефонам, указанным ниже:

Замена воздушного фильтра на автомобилях ВАЗ

Приветствую вас дорогие посетители моего сайта. Сегодняшнюю статью я решил посвятить замене воздушного фильтра на автомобилях ВАЗ. Я постараюсь охватить все модели и подробно объяснить, показать, что и как делать. Процесс выполнения работ по замене фильтра не составит никаких трудностей и под силу каждому водителю.

Когда требуется замена воздушного фильтра?

В процессе эксплуатации автомобиля, двигатель потребляет много очищенного воздуха и фильтрующий элемент постепенно засоряется. Степень засорённости зависит от условий, в которых эксплуатируется автомобиль.

Популярные статьи  Тормозной суппорт автомобиля передний и задний: устройство суппорта, частые неисправности, ремонт

Завод изготовитель установил оптимальный ресурс фильтрующего элемента в 10000-15000 километров для моделей с круглым элементом, который используются в автомобилях ВАЗ 2101-2107 (Классика) и 2108-2109 (Самара).

Замена воздушного фильтра на машине своими руками

На последующих моделях начиная с ВАЗ 2110, используется квадратный фильтрующий элемент, на который производители установили мотто-ресурс на 30000 километров, это указано на крышке самого воздушного фильтра.

Лично я, не рекомендую придерживаться этих правил и советую производить замену намного раньше, указанных параметров, почему именно так, я расскажу далее в этой статье.

Как заменить воздушный фильтр?

На карбюраторных автомобилях ВАЗ восьмой и девятой серии, устанавливается круглый воздушный фильтр.

Замена воздушного фильтра на машине своими руками

  • Такой же тип используется и на Классиках моделях, поэтому и замена фильтра будет одинаковой.
  • Я покажу пример замены фильтрующего элемента на автомобиле ВАЗ 2107.
  • Открываем капот и подбираемся к корпусу воздушного фильтра.

Замена воздушного фильтра на машине своими руками

Всё что нам нужно, то это открутить три гайки для снятия крышки воздушного фильтра. Для этого нам потребуется ключик на десять.

Замена воздушного фильтра на машине своими руками

Отвинтив гайки, снимаем крышку и откладываем её в сторону или на стеллаж.

Замена воздушного фильтра на машине своими руками

Достав фильтрующий элемент, я был в шоке от такого загрязнённого состояния, а проехал я всего лишь шесть тысяч километров. Вот поэтому я и рекомендую менять его как можно чаще. Посмотрите, какой фильтр.

Замена воздушного фильтра на машине своими руками

Как видите, на фильтрующий элемент попадало масло изнутри, а это значит, что двигатель бросает масло вместе с картерными газами и уменьшает мотто-ресурс самого элемента. Для этого нужно установить маслоуловитель картерных газов.

Его, конечно же, можно купить в магазине или на рынке. Но эту деталь можно сделать и самому.

Продолжим. Вытащив отработанный элемент, нужно хорошенько вытереть пыль и мусор который остался на дне корпуса фильтра.

Замена воздушного фильтра на машине своими руками

Проделав ряд нужных операций по устранению грязи и пыли устанавливаем новый фильтрующий элемент, который мы заранее купили в магазине. Я купил фильтр от фирмы WIX.

Замена воздушного фильтра на машине своими руками

Скорее всего, что фирмой WIX здесь и не пахнет, наверняка — это какая-то китайская подделка или «подвал инкорпорейтед». Но как говорится, выбор не велик и ставим то, что есть.

Снаружи на фильтре установлена, дополнительна фильтрующая полоска. Я не знаю, с какого она материала и зачем она вообще нужна, но я часто вижу, как водители выбрасывают её при установке фильтра. Может пользы от неё мало, но и вреда я думаю, не будет.

Воздушный фильтр укладывается в корпус и прижимается крышкой.

Я думаю, что собрать всё обратно у вас не составит никакого труда.

Как заменить воздушный фильтр на автомобилях ВАЗ 2110-2115

Здесь тоже нет ничего сложного, вариант проведения работ практически тот же. Воздушный фильтр расположен в пластмассовом квадратном корпусе, как правело впереди справа.

В этих моделях используется инжекторная система и нам нужно снять фишку с проводами, которая идёт к датчику расхода воздуха, что бы ни повредить его. С этим датчиком нужно быть по аккуратнее, потому что деталь дорого стоит.

Далее нужно отвёрткой отвинтить четыре болта, которые крепят крышку фильтра.

Отвинтив крышку, вынимаем и сам фильтрующий элемент.

Теперь нам осталось только установить новый фильтр. При установке будьте внимательны, что бы установить фильтр правильно, для этого в помощь вам будет надпись внутри корпуса фильтра.

Устанавливаем на место фильтр и закрываем крышку. Не забываем установить назад фишку к датчику расхода воздуха.

Как видите, трудностей особых нет, и Вы быстро справитесь с этой задачей.

Вот и вся замена воздушного фильтра автомобилей ВАЗ.

Воздушный фильтр УАЗ Буханка

Подобные транспортные средства, как правило, эксплуатируются обычно в сложных условиях – пыльные, грязные дороги, высокие температуры. Потому воздушный фильтр приходит в негодность сравнительно быстро.

Желательно не дожидаться достижения пробега при котором рекомендует менять фильтрующий компонент автопроизводитель (10-15 тыс. км). Следует контролировать состояние каждые 2-3 тыс. км – забитый грязью пористый материал фильтра станет причиной повышения расхода топлива и других проблем.

Какой воздушный фильтр лучше выбрать: оригинальный или аналог

В продаже представлен широкий выбор различных автомобильных деталей. Потому купить новый фильтр не доставит больших проблем.

Однако как и со всеми остальными автомобильными деталями перед покупателем встает проблема выбора: оригинальный или аналог? Каждый вариант имеет свои преимущества, недостатки.

Оригинальный фильтр на УАЗ «Буханка»

Одно из основных преимуществ оригинала – 100% соответствие заявленным размерам. Отсутствуют какие-либо проблемы, связанные с установкой. Стандартные габаритные размеры:

  • диаметр наружный, мм – 156;
  • диаметр внутренний, мм – 72;
  • высота, мм – 150.

Нередко аналоги по каким-то причинам отличаются своими размерами. Что приводит к сложностям, связанным с установкой. Возникают загибы, складки на фильтрующем элементе.

УАЗ «Буханка» с двигателем 409 снабжается инжектором. Потому коэффициент сопротивления фильтра существенно сказывается на мощности мотора.

Наименование производителя Артикул детали Приблизительная цена, рублей
UAZ FA248 От 280

Приобретение аналога от других производителей: на что обратить внимание при покупке

Сегодня купить оригинальную деталь не так просто – она может попросту отсутствовать в продаже. Потому многие владельцы автомобиля УАЗ отдают предпочтение качественным аналогам. В продаже имеется достаточно широкий выбор воздушных фильтров. Можно без каких-либо затруднений выбрать подходящий вариант.

Хорошее решение – покупка деталей от производителей, зарекомендовавших себя с положительной стороны. Крупные компании дорожат своей репутацией. Потому вероятность «наткнуться» на некачественную деталь почти отсутствует.

Популярные статьи  Как самостоятельно идеально покрасить автомобиль – этапы покраски своими руками
Наименование компании-изготовителя Артикул воздушного фильтра Приблизительная стоимость, в рублях
TSN 9196 От 50
BIG Filter GB9207 От 260
Pilenga FAP3461 От 450

В продаже имеется достаточно широкий перечень различных компонентов. Желательно заранее ознакомиться с их преимуществами, недостатками. Вне зависимости от производителя фильтра следующая замена определяется «пробегом» транспортного средства – менять следует на 10-15 тыс. км.

Процедура замены воздушного фильтра на автомобиле УАЗ «Буханка»

Перед началом работ нужно подготовить все необходимое:

  • отвертку (шлицевую и крестовую);
  • рожковый ключ на 17;
  • торцевой ключ – на 12.

Процедура замены фильтра на инжекторных моторах и карбюраторных мало чем отличается. Процедура включает следующие основные этапы:

  • открываем капот транспортного средства – необходимо дождаться пока мотор остынет до комфортной температуры работы;
  • аккуратно ослабляем хомуты удерживающие корпус воздушного фильтра на его посадочном месте;
  • откручиваем винт, удерживающий на месте патрубок – отводим его в сторону;
  • отсоединяем хомут, расположенный на шланге воздухозаборника;
  • откручиваем гайку – расположенную на металлической крышке корпуса;
  • аккуратно вынимаем старый фильтрующий элемент – нужно будет заменить его на новый.

По возможности корпус для установки воздушного фильтра нужно аккуратно промыть, удалить все имеющиеся внутри загрязнения. Это позволит продлить срок «жизни» нового установленного фильтра.

Перед началом работ желательно ознакомиться с перечнем рекомендаций:

  • деталь должна при замене максимально плотно прилегать ко всем уплотнительным элементам – не герметичность становится причиной попадания внутрь большого количества грязи;
  • чтобы избежать повреждения резинового уплотнительного кольца желательно перед установкой нового фильтрующего элемента аккуратно смазать его моторным маслом – это позволит создать герметичное соединение;
  • нежелательно сильно затягивать вновь установленный воздушный фильтр.

Желательно регулярно проверять состояние нового воздушного фильтра. Разрушение материала, выступающего в роли фильтрующего компонента, может стать причиной быстрого износа мотора.

Как самому заменить воздушный фильтр?

Перед тем, как приступить к установке воздушного фильтра, необходимо воспользоваться инструкцией по эксплуатации автомобиля, поскольку требуется приобрести фильтр, аналогичный тому, что установлен на двигателе вашей машины. В случае если у вас нет данной инструкции, вы можете найти информацию в сети или обратиться за помощью к специалисту.

Как правило, поменять воздушный фильтр самому несложно. Данная процедура предельно проста и занимает около двух минут.

Где находится воздушный фильтр?

Замена воздушного фильтра на машине своими руками

Место установки данного фильтра зависит от марки автомобиля и типа двигателя.

  1. На двигателях карбюраторного типа в таких автомобилях, как ЗИЛ, а также старых отечественных моделях, он установлен внутри воздухозаборника.

Замена воздушного фильтра на машине своими руками

  1. На двигателях инжекторного типа в таких автомобилях (большинство моделей Хендай, Лада Приора, автомобили Мазда, БМВ, Рено, КИА и другие) воздушный фильтр устанавливается внутри пластикового корпуса, от которого отходит гофрированный шланг.

Замена воздушного фильтра на машине своими руками

Какие существуют виды воздушных фильтров в автомобиле

Важно отметить, что многообразие представленных на рынке фильтров объясняется многообразием автомобилей

Замена воздушного фильтра на машине своими руками

Они отличаются:

Для легковых авто используются компактные устройства с ограниченной рабочей поверхностью. А размеры воздушных фильтров для автомобилей специального назначения, автобусов, грузовиков, соответственно, крупнее, так как им предстоит очищать большие объёмы воздуха.

Замена воздушного фильтра на машине своими руками

По форме выделяют круглые и прямоугольные модели. Первые по всем показателям проигрывают, они хуже справляются с очисткой, менее практичны и считаются устаревшими моделями.

Стоит отметить и отличия в корпусах воздушных фильтров автомобилей. Корпусные фильтры, то есть имеющие оболочку для установки материала, встречаются не часто, обычно у воздухозаборников предусмотрен пластиковый кожух, в который выполняется установка открытого фильтра.

Замена воздушного фильтра на машине своими руками
Как поменять воздушный фильтр двигателя

Разберем поподробнее виды:

Чаще всего для изготовления бумажных фильтров используют картон, но некоторые производители, например, в Японии, используют синтетические материалы, которые требуют более внимательного соблюдения интервалов замены.

Бумажные фильтры представлены тремя видами:

Кольцевые и панельные могут иметь каркасную и бескаркасную конструкцию, цилиндрические — всегда с каркасной.

Устройства кольцевого типа имеют круглую форму, у моделей с каркасной конструкцией используется каркас из алюминиевой сетки. Торцевые части укреплены поролоном для предотвращения попадания загрязнённого воздуха в щели между корпусом и фильтром. Пористая бумага уложена в виде гармошки. Такие модели устанавливают на автомобилях с карбюратором.

Для грузовиков используют цилиндрические фильтры, которые имеют схожую с кольцевыми конструкцию, но имеют больший по площади фильтрующий элемент.

Инжекторные автомобили оснащают панельными моделями. Состоят из слоя поролона, каркаса из сетки и сложенной гармошкой бумаги.

На вопрос, на что влияет воздушный фильтр в автомобиле, специалисты отвечают — на долговечность работы двигателя. Чем качественнее воздушный фильтр используется в автомобиле, тем надёжнее двигатель защищён от загрязнений извне.

В спортивных автомобилях используют пятислойную марлю, пропитанную маслом. Такие расходные материалы отличаются меньшим сопротивлением и могут применяться неоднократно.

4. Фильтры с нулевым сопротивлением.

В качестве фильтрующего материала используется поролон или хлопчатобумажная ткань. За счёт обработки специальными составами удаётся снизить сопротивление воздушного потока. Данный материал может использоваться неоднократно, требует промывки специальными шампунями и повторной пропитки.

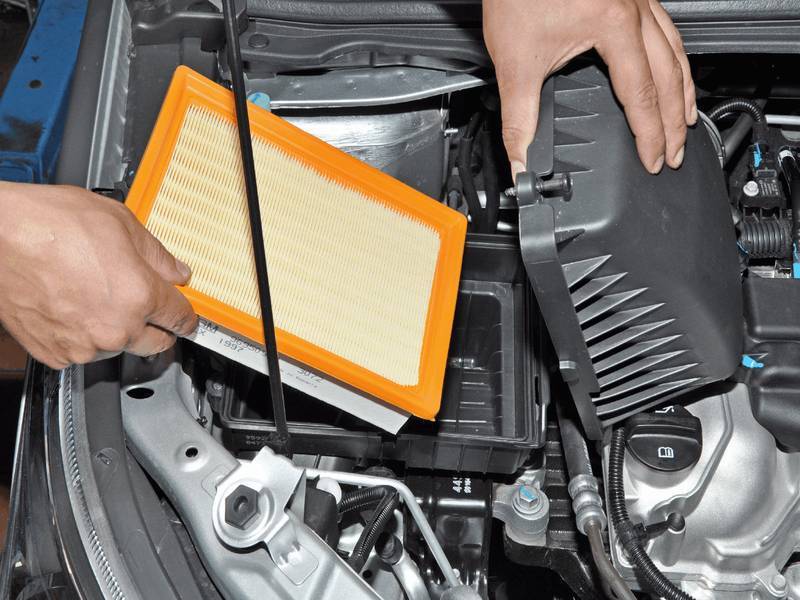

Замена воздушного фильтра на машине своими руками

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
