Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213

Довольно часто происходят ситуации, когда дворники не работают корректным образом на автомобилях ВАЗ 21213 и ВАЗ 21214. Наиболее распространённая проблема – отрицательное функционирование прерывистого режима стеклоочистителя. Источником её возникновения оказываются подгоревшие контакты моторедуктора.

Если у вы оказались в подобной ситуации, то вот решение:

  1. Снимаете моторедуктор вместе с рейкой (взгляните на моторный щит, там вы найдёте две гаечки в области, где располагается кожух печки). Также будут две гаечки поводков стеклоочистителей.
  2. Удаляйте с него крышку, поджимаете контакт, а потом капните немного суперклея (одна кривошипная гайка и четыре винтика).
  3. Когда сборка будет завершена, система станет функционировать должным образом.

Процесс замены

Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

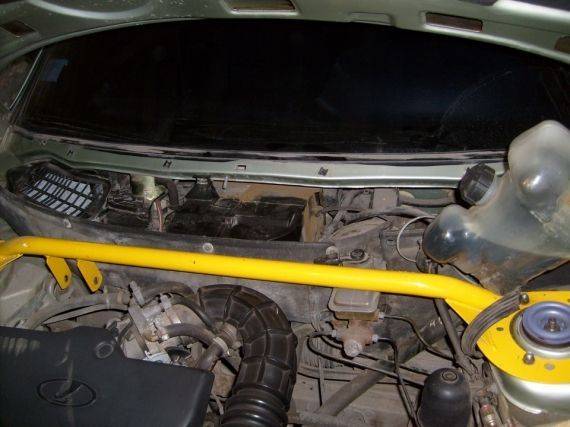

Чтобы добраться до трапеции, снимаем «жабо».

Сдвигаем расширительный бачок в строну, чтобы подлезть к гайке крепления.

Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12

При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть.

Разъединяем колодки моторедуктора стеклоочистителя.

После этого снимается пластиковая часть

Для этого откручиваются винты.

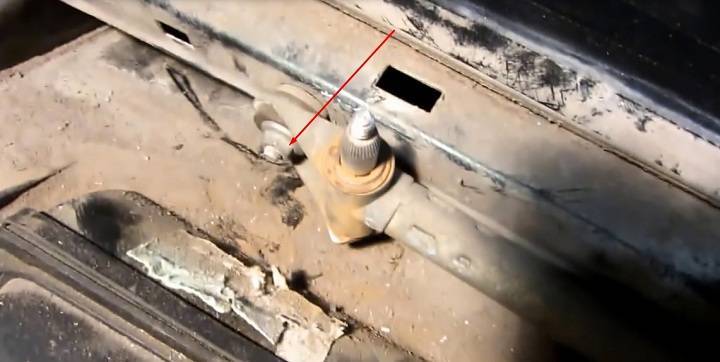

Откручиваем гайку левого крепления трапеции.

Следующий этап включает в себя извлечение заглушек и остальных элементов крепежа.

Отворачиваем гайку с другой стороны.

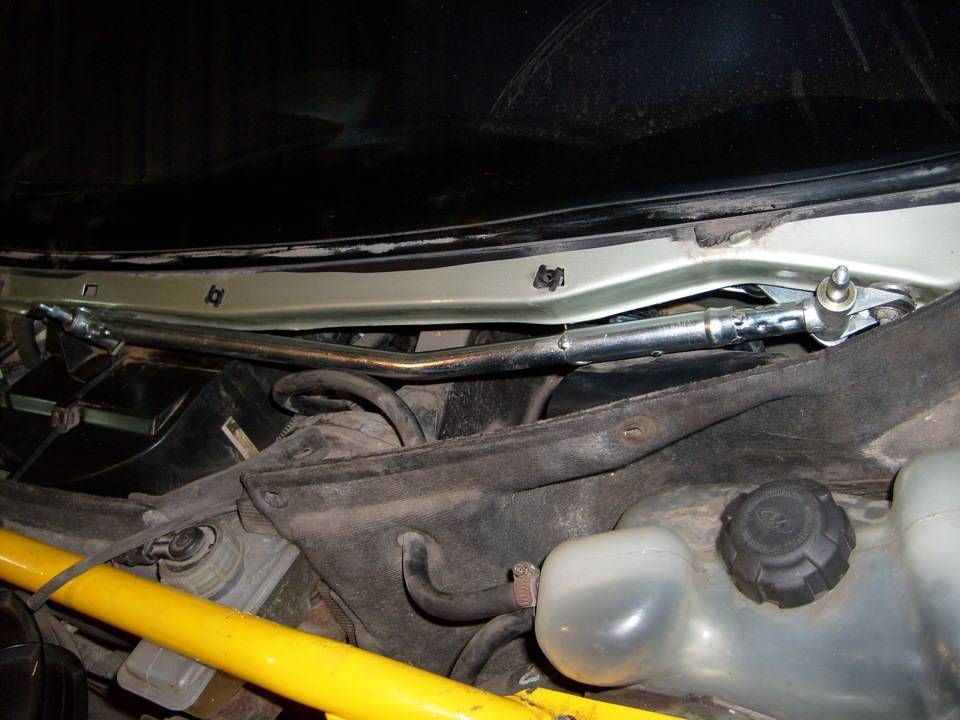

Достать до трапеции можно только после извлечения пластиковых частей кожуха.

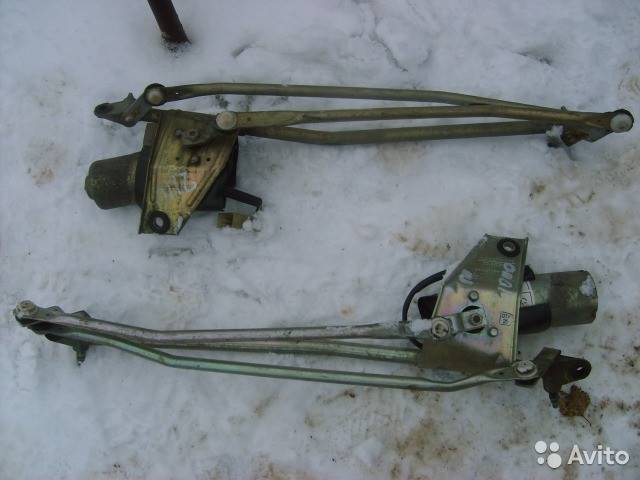

Трапеция крепится к моторчику. Его придётся тоже демонтировать.

Отворачиваем крепление кронштейна моторедуктора.

Трапеция, вместе с моторчиком, крепится к кузову за счёт кронштейна. Нужно их отсоединить.

Снимаем трапецию со шпилек и извлекаем.

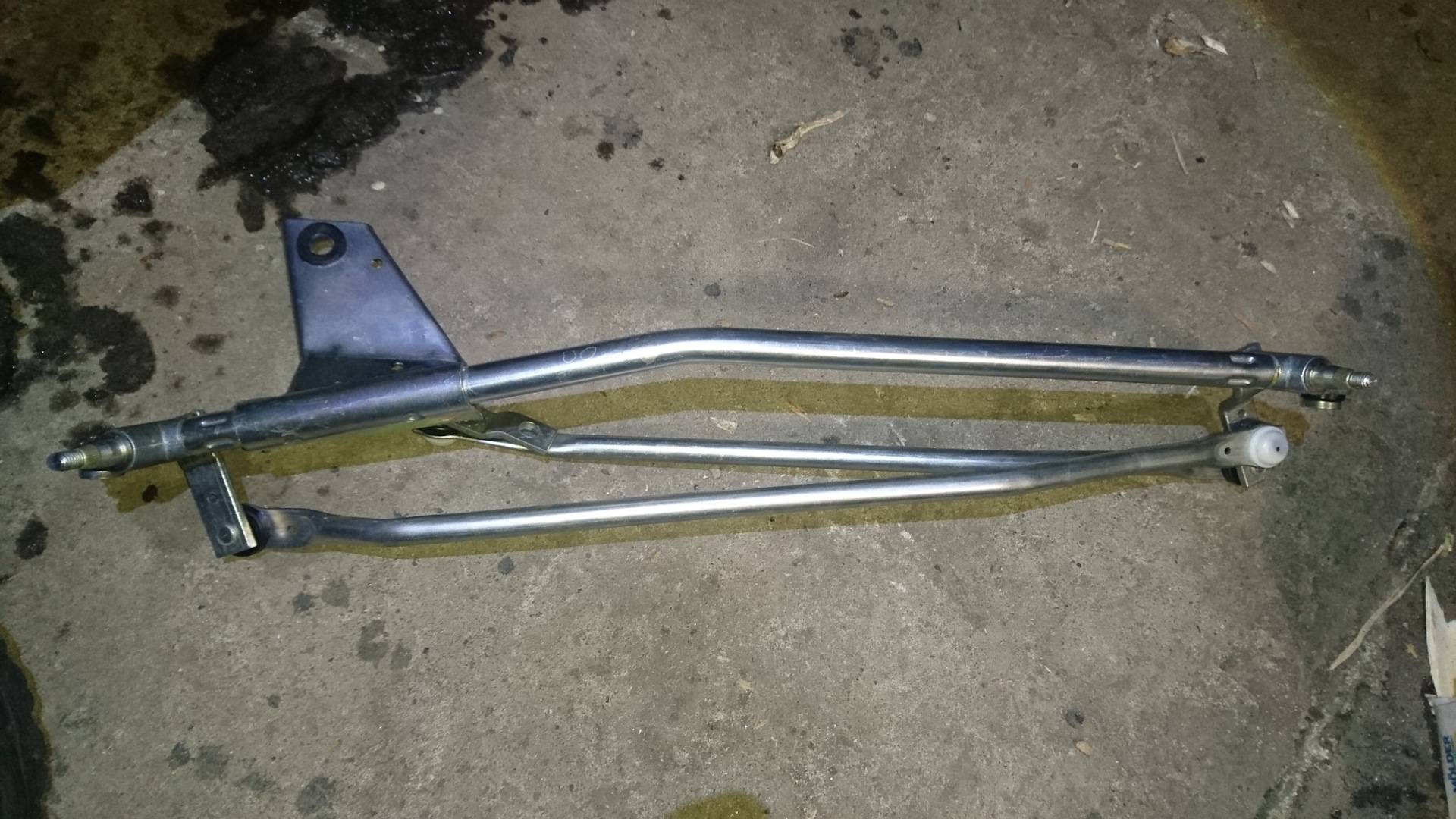

Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол, но он теряет свои свойства при минусовых температурах.

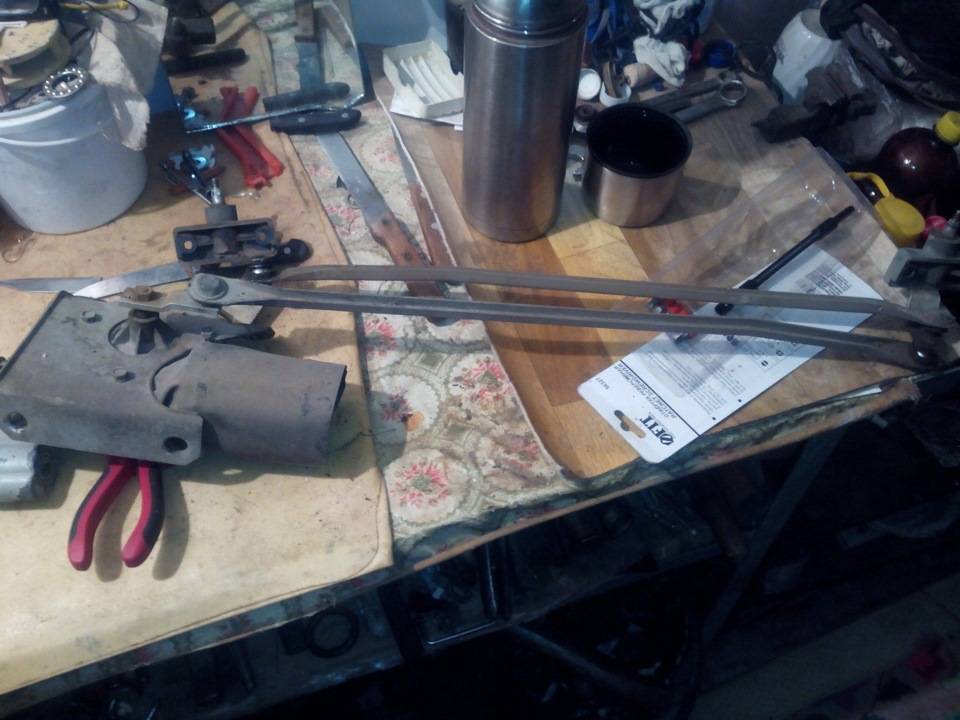

Ремонт трапеции с помощью ремкомплекта

Если в старой детали просто износилась втулка, необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

Инструкция по установке деталей.

Литол для обильной смазки узлов трения деталей.

Ремонт пластиковой втулки

Если подобрать ремкомплект именно вашей модели не удастся, не стоит отчаиваться.

Главное часто охлаждать сверло, иначе пластик может деформироваться. Если втулка не подойдёт по внешнему диаметру или длине, её можно обточить напильником. Старая трапеция разбирается, после чего нужно установить новые элементы взамен изношенных.

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

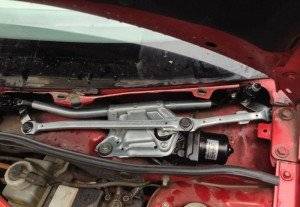

Перед установкой «жабо» проверяем работу новой трапеции.

Использование ремкомплекта сократит расходы, но увеличит трудозатраты. Поэтому каждый автовладелец ВАЗ-2110 выбирает оптимальный для себя вариант. Самостоятельная замена трапеции делается в одиночку за 2–3 часа, главное при этом не повредить пластиковые элементы.

The following two tabs change content below.

  • Об авторе:
  • Последние статьи:

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Похожие материалы

Тэги: ВАЗ-2110

Ремонт

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

Читать дальше: Petro canada synthetic 5w 30

Разбор осуществляется таким образом:

  • Снимаем приборную панель;
  • Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
  • Проверяем предохранитель, отвечающий за привод дворников;
  • Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит – ему необходима замена;
  • Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем – вместе с реле. Производить отдельно ремонт реле смысла нет – его стоимость копеечная;
  • Осмотрите привод, одна из возможных неисправностей – сломался его шкив.

Каковы же причины поломок?

Наиболее вероятным фактором, вызывающим остановку дворников, является перегорание рабочего элемента в предохранителе. Устранение данной неисправности предполагает совершение простейшего действия – замену плавкой вставки. Она находится в соответствующем монтажном блоке, располагающемся по левую сторону от рулевой колонки. Полезно будет запастись схемой предохранителей, которая поможет без труда отыскать потребную нам вставку.

Когда очистители перестали функционировать в прерывистом режиме, то с большой долей вероятности пришло в негодность управляющее реле. Этот компонент также располагается в ранее обозначенном блоке. Реле при выходе из строя заменяют новым аналогом. Однако заметим, что согласно многочисленным отзывам обладателей отечественных малолитражек сформировалась определенная статистика, свидетельствующая о малочисленности случаев поломок такого рода.

В качестве наиболее частой причины фигурирует разрушение втулок. Они выполнены из пластмассы, поэтому не похвастают длительным ресурсом, который в максимуме достигает трех лет. На процесс разрушения элементов первостепенное воздействие оказывает качественный показатель материала. Здесь единственной действенной мерой будет замена, а для ее осуществления следует обзавестись ремонтным комплектом, который имеется в специализированном торговом субъекте. В данном случае происходит и замена трапеции.

Если владелец Лада Калина обнаруживает неработающий привод очистителей, то это свидетельствует о вышедшем из строя моторчике узла. Для того, чтобы убедиться в данном факте, потребуется удостовериться о поступлении на контакты мотора напряжения от бортовой сети. Эта процедура легко выполняется с помощью обычного тестера. Если питание присутствует, то однозначно меняем мотор.

Как ухаживать за дворниками, чтобы продлить срок их службы

Чтобы дворники служили как можно дольше, придерживайтесь следующих советов:

  • Испачканные грязью щетки протирайте чистой влажной тряпкой или губкой. Так вы не только избавитесь от грязи, но и убережете стекло от царапин.
  • Если переднее стекло покрылось слоем пыли, а в омывателе автомобиля закончилась жидкость, не включайте очиститель. Это также приведет к образованию на стекле царапин.
  • В зимнее время, особенно в снегопады, не оставляйте дворники, прислоненными к ветровому стеклу – они примерзнут. Лучше приподнять поводки так, чтобы щетки находились в подвешенном состоянии.
  • Если дворники все-таки примерзли, ни в коем случае не пытайтесь отодрать их силой. Так вы только повредите резинку. Запустите двигатель, включите печку в режим обдува лобового стекла и дождитесь, пока оно разморозится.
  • Сбивать лед с каркаса или щетки также нельзя. Аккуратно изгибайте резинку до тех пор, пока он не отслоится мелкими частями.
  • Осуществляя замену дворников, положите на лобовое стекло какую-нибудь плотную ткань. Это убережет его в случае, если подпружиненный поводок выскользнет у вас из рук.
Популярные статьи  Как заправить кондиционер в машине своими руками

Автомобили Тормоза дисковые задние на ВАЗ-2114: замена своими руками

Автомобили отечественного производства надежные и довольно долговечные, несмотря на то, что их повсеместно ругают. Низкая стоимость, доступность элементной базы – это ключевые моменты при выборе машины. Но кажды…

Автомобили Термостат ВАЗ-2114 — замена своими руками

К сожалению, качество сборки отечественных автомобилей значительно отличается от зарубежных не в самую лучшую сторону. Все составляющие детали наших машин служат на порядок меньше импортных, и термостат не является ис…

Автомобили Стоит ли производить на ВАЗ-2110 ремонт своими руками?

Наверное, каждый при покупке автомобиля задумывался о стоимости ремонта и запчастей, а также о месте, где можно будет произвести ремонт. Так сложилось, что отечественный автопром выпускает весьма простые по конструкци…

Автомобили Маслосъемные колпачки ВАЗ 2107: замена своими руками

Необходимы для снятия лишней смазки с клапанов маслосъемные колпачки ВАЗ-2107. Замена этих компонентов требуется в том случае, если они потеряли свои качества. В идеале колпачки должны быть мягкими и плотно облегать п…

Автомобили Тормозные колодки ВАЗ-2114: замена своими руками

Замена тормозных колодок ВАЗ-2114 осуществляется при чрезмерном износе элементов

Очень важно поддерживать всю тормозную систему в работоспособном состоянии. От того, как она будет работать, зависит не только удобство…. Автомобили Бампер ВАЗ-2105: замена своими руками

Автомобили Бампер ВАЗ-2105: замена своими руками

Многие владельцы ВАЗ-2105 сталкивались с проблемой замены бампера своими руками. Сама процедура — достаточно простая и не требует специальных навыков или умений. Потребуется только набор инструментов и 10-15 минут сво…

Автомобили ВАЗ-2110, задние тормозные колодки: замена своими руками

Автомобиль ВАЗ-2110 по праву можно считать народным. С этой машиной знаком каждый, или по крайне мере видел ее на улицах города. «Десятка» — весьма неприхотливый в обслуживании и ремонтопригодный автомобил…

Автомобили Ваз 2110: замена лобового стекла своими руками. Пошаговая инструкция и рекомендации

На автомобилях ВАЗ 2110 замена лобового стекла – это не такое уж и редкое явление, как кажется. В процессе эксплуатации машины возможны попадания в него различных предметов (например, камней). При необходимости …

Автомобили ВАЗ-2110: замена передних стоек своими руками

На автомобилях ВАЗ-2110 замена передних стоек проводится с периодичностью, которая зависит от множества факторов. Во-первых, большую роль играет стиль езды. Во-вторых, качество изделий. В-третьих, то, по каким дорогам…

Автомобили ВАЗ-2110: замена ШРУСа и пыльника своими руками

На автомобиле ВАЗ-2110 замена ШРУСа занимает немного времени, а для работы потребуется малое количество инструмента. Из специального оборудования только съемник для наконечников рулевых тяг. Но вам будет очень непрост…

Не работают дворники на ВАЗ 2110

Он отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две

Это подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель.

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

  1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
  2. При работе слышится непривычный шум.
  3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
  4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Ремонт

Чтобы провести ремонт этого узла, нужен минимум инструментов:

  • Набор ключей и головок.
  • Набор отверток.
  • WD-40.
  • Ветошь.
  • Детали на замену.

Определить, какие детали не работают можно довольно просто. К примеру, если дворники не двигаются, то из строя вышел моторчик. Если же трапеция ходит, но при этом стекла остаются грязными, значит поврежден насос или бачок. Размер поможет понять, в каком состоянии находится деталь – если размер слишком уменьшился, то элемент необходимо поменять. В любом случае, нужно убедиться в домыслах, для этого следует провести разбор:

  1. Первым делом следует демонтировать приборную панель автомобиля;
  2. Далее нужно отыскать реле, относящееся к этому механизму. Оно прикручено к кузову ВАЗ 2110. Если электрические элементы не работают, то реле нужно поменять, ремонт здесь не поможет;

Причины неисправности

Слабое место этого мотора – то, что по цепи питания достаточно большое количество контактов. Это влияет и на напряжение, и на возможные причины неполадок в работе: пропал или нестабилен контакт на одном звене цепи, и уже стабильной работы стеклоочистителя не получается. При этом вполне возможно, что мотор и не виноват. Поэтому перед тем, как вы решите, что нужна его замена, проверьте контакты по всей цепи.

Предохранитель

Обратите внимание на предохранитель, он тоже может быть неисправным;
Работоспособность. Дальше следует проверить сам включатель на исправность;
Рабочие параметры

Омметром проверьте сопротивление в прерывателе цепи между клеммами

Если показывает «ноль», нужно менять прерыватель;
Правильность подключения. Не включая стеклоочиститель измерьте сопротивление между четвертой клеммой и массой. Оно тоже должно быть нулевым. В противном случае нужно правильно восстановить заземление;
Напряжение. Включите низкую скорость стеклоочистителя и проверьте напряжение на пятой клемме. Оно равно напряжению батареи, а моторедуктор не работает? Его нужно менять.

Омметром проверьте сопротивление в прерывателе цепи между клеммами. Если показывает «ноль», нужно менять прерыватель;
Правильность подключения. Не включая стеклоочиститель измерьте сопротивление между четвертой клеммой и массой. Оно тоже должно быть нулевым. В противном случае нужно правильно восстановить заземление;
Напряжение. Включите низкую скорость стеклоочистителя и проверьте напряжение на пятой клемме. Оно равно напряжению батареи, а моторедуктор не работает? Его нужно менять.

Причины неисправности моторчика стеклоочистителя ВАЗ 2110

Электромеханические неполадки

Не подающий признаков жизни электродвигатель, отсутствие щелчка и сгоревший предохранитель F5 – все эти проблемы указывают на неисправности в моторедукторе, которые можно устранить, если заменить один из узлов:

  • загрязненный коллектор в роторе электродвигателя;
  • щетки, обеспечивающие непрерывный контакт в двигателе;
  • подгоревший коллектор;
  • нарушенную обмотку якоря.

Есть и другие варианты: электродвигатель не хочет работать, но есть щелчок, или перегорает предохранитель. В этом случае нужно как можно быстрее вернуть левый рычаг в базовое положение, так как эти неполадки говорят о наличии короткого замыкания в электродвигателе. Его нужно полностью менять. При этих же неполадках возможно наличие мелких неисправностей: щеток, примерзших к стеклу, или дворников, задевающих детали кузова. При таких обстоятельствах нужно аккуратно отделить щетки или выпрямить рычаги их крепления.

Популярные статьи  Гарантия на автомобиль по закону: на что распространяется и как проходит ремонт авто на гарантии

Щетки

Штатные щетки ВАЗ-2110 состоят из трех элементов:

  • каркаса;
  • самой щетки;
  • крепления.

Каркас устройства выполнен из металла и имеет составную конструкцию, в которую входит одна главная рейка и две дополнительные, расположенные на ней. Щетка изготавливается из мягкой резины. Посреди ее рабочей поверхности есть продольный выступ (киль), который, собственно, и чистит стекло. Щетка крепится к двум дополнительным рейкам каркаса, входя в их пазы. Для того чтобы дворник легко скользил по стеклу, некоторые производители покрывают его рабочую часть графитом.

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

По центру основной рейки имеется механизм крепления, при помощи которого она присоединяется к поводку. Он представляет собой направляющую, за которую зацепляется крюк поводка и пластиковая защелка, фиксирующая соединение.

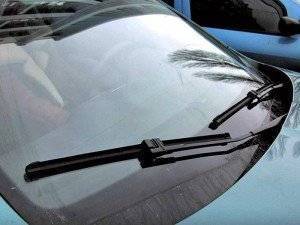

Стеклоочистители – забота о чистоте

Сегодня личным транспортом никого не удивишь, и комплектация современных моделей направлена на обеспечение должной безопасности участников дорожного движения. Одними из основных элементов, отвечающих за наше спокойное передвижение, являются стеклоочистители авто. Именно они обеспечивают чистоту лобового и заднего стекла во время осадков, удаляют капли влаги, грязь, следы от насекомых и прочий мусор.

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

А разве можем мы реально оценить ситуацию на дороге, когда стекло недостаточно очищено, все в разводах, и нам постоянно приходится напрягать зрение? Из этого следует, что качественная работа дворников имеет непосредственное влияние еще и на наше здоровье. Но сейчас нас интересует не узел в целом. Мы поговорим о трапеции. Именно она отвечает за преобразование вращательного импульса мотора в поступательное движение щеток стеклоочистителей.

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Трапеция представляет собой довольно сложное электромеханическое устройство и часто выходит из строя. Основными элементами очистителя являются корпус, тяги, валы и моторчик. Составные части редуктора – пальцы и шарниры. Принцип работы заключается в следующем: моторчик стеклоочистителя создает вращательное перемещение пальца и приводит в движение саму трапецию. Тяги соединяют валы с редуктором и осуществляют передачу колебательных движений. В результате щетки дворников перемещаются из стороны в сторону и очищают стекло от загрязнений.

Процесс замены моторчика стеклоочистителя на Ваз 2110

Порядок выполнения работ по замене моторчика на импортный аналог (от фольцвагена):

1. Необходимо отсоединить минусовую клемму от аккумулятора.2. Демонтаж стеклоочистителя (откручиваем гайку поводка и снимаем его).3. Откручиваем три болта редуктора и снимаем его с кронштейна (предварительно пометив положение щеток на лобовом стекле восковым карандашом).4. Необходимо отсоединить электрический разъём моторчика (отпускаем крепежные болты и снимаем мотор в сборе с тягами).5. Вынимаем его из пространства под обтекателем.6. Отсоединяем мотор от сборных тяг (необходимо отпустить 3 крепежных винта).7. Для подключения нового моторчика придется переделать саму фишку подключения (сложного ничего нет, и стоит копейки).8. На трапециях Ваз 2110 отверстие под вал моторедуктора немного больше нужного диаметра, поэтому и рычаг придется заменить. Необходимо поставить нового образца, он идеально подходит. Важным моментом при установке нового моторедуктора на трапецию является, то, что не нужно подкладывать гравера под болты. Иначе «кривошип» будет цеплять болты.9. При замене моторчика стеклоочистителя Ваз 2110 желательно использовать новые провода, что бы избежать случайных замыканий. В крайнем случае, если Вы используете скрутки – обязательно хорошо заизолируйте все соединения от попадания влаги.

Сборка осуществляется в обратной последовательности.После сборки обязательно тест – драйв инновации. Результат на лицо, замена моторчика стеклоочистителя Ваз 2110 ускорила работу дворников в разы и даже по сухому стеклу.

Прочитано 1908 раз

Устройство приборов

Схема стеклоочистителя

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

Устройство
Характеристика
Электромотор
Он отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две
Электрические компоненты
Это подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель

Важно заметить, что оба реле и предохранитель F5 находятся в монтажном блоке, а биметаллический предохранитель и выключатель — в редукторе электродвигателя
Стеклоочистители
При этом размер дворников на ВАЗ 2110 может быть разным, о чем мы еще поговорим. Они отличаются по форме, материалу изготовления, устройству
Механический привод
Важная составляющая, которая, увы, не редко ломается на «десятке»

Самостоятельная замена трапеции стеклоочистителя на ВАЗ 2110

Трапеция стеклоочистителя ВАЗ 2110: замена своими рукамиАктуальная тема для владельцев соответствующей модели – замена трапеции стеклоочистителя на ВАЗ 2110. Автомобилисты со стажем знают: эта деталь подвержена быстрому износу. точнее не сама деталь, а некоторые ее компоненты. В частности, втулки из пластика. Конструкция ли в этом виновата, или еще какие-нибудь недоработки, но они изнашиваются значительно быстрее, чем остальные механизмы.

Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.

Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.

Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.

Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, да и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем

Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена. Установка новой трапеции производится в обратном порядке

Установка новой трапеции производится в обратном порядке.

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше ).

Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Заметим. что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).

Вывод: чтобы не приобрести вместе с сомнительной вещью ворох проблем, устанавливаем родную деталь, не гоняясь за копеечной экономией.

Как видим, замена трапеции стеклоочистителя на ВАЗ 2110 – весьма простое занятие, доступное даже для дилетанта

Популярные статьи  Оклейка автомобиля пленкой своими руками

Еще раз обратим внимание начинающих автолюбителей, что все действия должны производиться с максимальной аккуратностью – в особенности связанные с извлечением

  • Почему не работают дворники на ВАЗ 2110? Несколько популярных причин и способы починки
  • Замена троса ручника на ВАЗ 2107. Никаких СТО. Сделай сам
  • Замена топливного фильтра на Kia Spectra своими руками
  • Как поменять резинку на дворнике? Простые и быстрые способы

Неприятно, когда в самый подходящий момент появляются проблемы со стеклоочистителем, например, дворники отказываются работать, их движения затруднены, либо щетки царапают лобовое стекло автомобиля. Возможно придется менять трапецию очистителя в сборе, но какую установить в замен старой?

Ремонт и замена трапеции дворников 2110

Как правило, если нужна новая трапеция дворников, цена на механизм не самая высокая. Сама замена тоже не представляет особой сложности. Однако далеко не всегда механизм нужно менять. Как правило, часто удается ограничиться только ремонтом трапеции.

Более того, регулярные ревизии и замена только изношенных элементов позволяют продлить срок службы всего механизма, а также снизить нагрузки на моторчик печки и повысить общую эффективность работы дворников в целом.

Как выполняется ремонт трапеции

Прежде всего, после снятия все элементы трапеции нужно очистить, после чего изучить состояние шпилек. В случае сильного износа ребер трапецию нужно менять. Если же такого износа нет, достаточно заменить пластиковые колпачки, которые продаются в ремкомплекте.

  1. Сначала трапецию разбирают, старые колпачки срезаются. Основная задача — вытащить колпачки из тяг трапеции. Еще можно погрузить концы трапеции в кипяток на несколько минут. Затем колпачки можно попросту вытолкнуть.
  2. Далее нужно учитывать, что на модели ВАЗ 2110 устанавливались разные типы трапеций с небольшими отличиями. При этом часто необходима подгонка тяг трапеции под колпачки или колпачков из ремкомплекта под тяги.

    На начальном этапе колпачки следует осмотреть. Если на них имеется фиксирующий выступ, на тяге должна быть выемка под такой выступ на тяге. В случае, когда такой выемки нет, выступ на колпачке нужно срезать или пропилить углубление под него на самой тяге. Если же выступа нет, доработки не потребуются.

  3. При установке посадочное место очищают, новый колпачок опускают в кипяток на несколько секунд. Далее мягкий от нагрева колпачок легко ставится на свое место. Не пытайтесь установить холодный колпачок, так как есть риск его повредить!
  4. Установив колпачок, следует выждать 15 минут до полного его остывания, после чего тягу можно собирать. Предварительно втулки следует смазать смазкой (подойдет графитка).

 Замена трапеции

Независимо от того, устанавливается новый механизм или ставится отремонтированный, замена трапеции  не является сложной процедурой. Установка трапеции  потребует:

  • вставки нового или восстановленного механизма;
  • крепление механизма болтами;

В целом, сборка производится в порядке, противоположном снятию трапеции с автомобиля (рассмотрено выше)

Однако есть некоторые нюансы, на которые следует обращать внимание.

  1. Когда меняется трапеция для дворников, не следует сразу затягивать болт крепления электромотора. Дело в том, что для четкой работы механизма может потребоваться слегка повернуть моторчик.

    Только после подтверждения того, что трапеция нормально работает, можно затягивать болт крепления электромотора.

  2. Затем можно ставить на место и крепить шумоизоляцию, жабо подключать все трубки омывателя, фиксировать расширительный бачок. Завещающий этап-монтаж пластиковых заглушек,  установка поводков и щеток дворников.

После установки всех элементов следует еще раз проверить качество работы дворников

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

  1. Сначала нужно отсоединить отрицательную клемму на АКБ.
  2. Затем нужно крепление отклонить на себя и снять щетку.
  3. При наличии декоративной накладки ее необходимо демонтировать.
  4. Открутив болт, можно демонтировать старую щетку.
  5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
  6. Установка нового комплекта осуществляется в обратном порядке.

Это интересно: Установка ходовых огней на авто своими руками: важные правила монтажа ДХО

После модернизации следует проверить работоспособность узла: не скрипят ли щетки, как они работают при переключении режимов. При высоких оборотах мотора стеклоочистителя дворники должны работать быстро, при низких – медленно. Кроме того, они должны поддерживать прерывистый режим.

Извините, в настоящее время нет доступных опросов.

Причины неисправности

Поэтому, если щетки совсем «зависли», или только скрипят, первопричину следует искать в электродвигателе. Не забывая при этом, что помимо проблем с электрикой, могут быть неисправности механического характера.

Наиболее распространенные из них:

  • При включении стеклоочистителя слышен работающий моторчик, но сам он только дергается или вообще остается без движения. Прежде всего, нужно заподозрить, что гайка, крепящая кривошип к оси редуктора, открутилась или ослабла;
  • Если стеклоочистители работают, но не синхронно, может быть виновным поводок. Скорее всего, ослабла гайка его крепления. Прежде чем ее подтягивать, необходимо поставить дворники в правильное положение.

Если неисправна электрическая часть, симптомы будут такими:

  • Дворники работают медленно, останавливаются, где им вздумается, не желают занимать нижнее положение. В этом может быть виновным концевой выключатель. Его регулировка заключается в подгибании контактов. Если такой ремонт не помогает, то нужна замена всего электродвигателя в сборе, поскольку продается он только вместе с редуктором;
  • Включен прерывистый режим, но щетки работают без остановки. Скорее всего, подвело реле, его нужно поменять. Это точно реле, если на ВАЗ при включенном прерывистом режиме неслышно шума вращающегося якоря моторчика дворников. Но если замена не помогла, возможно, у концевого выключателя окислились или подгорели контакты;
  • Включаете любой из режимов, а слышится только, как щелкнул термометаллический предохранитель. Щетки «стоят», якоря также не слышно. Первым делом проверьте, возможно, щетки примерзли, поэтому не двигаются. Кстати, при этом зачастую перегорает предохранитель F5. Другая возможная причина — сгорел якорь;
  • Электромоторчик не работает, хотя оба предохранителя целы. Нужно проверить все контакты, которые имеет привод, а также двигатель. Возможно, зависли щетки или якорь сгорел.

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

Разбор осуществляется таким образом:

  • Снимаем приборную панель;
  • Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
  • Проверяем предохранитель, отвечающий за привод дворников;
  • Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит – ему необходима замена;
  • Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем – вместе с реле. Производить отдельно ремонт реле смысла нет – его стоимость копеечная;
  • Осмотрите привод, одна из возможных неисправностей – сломался его шкив.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
