Антиблокировочная тормозная система ABS: для чего нужна и как работает АБС

Варианты систем ABS

В настоящее время предлагается несколько версий ABS в зависимости от конфигурации тормозных контуров, конфигурации привода и трансмиссии, функциональных требований и бюджета. Наиболее популярным распреде­лением тормозных сил является диагональное разделение (Х-образная конфигурация тор­мозных контуров), менее популярным — раз­деление передних и задних колес (Н-образная конфигурация тормозных контуров). Конфи­гурации HI и НН (например, в Daimler Maybach) являются специализированными и редко ис­пользуются в сочетании с ABS. Варианты систем ABS различаются по количеству каналов управления и датчиков угловых скоростей колес.

4-канальная система ABS с 4 датчиками

4-канальные системы ABS с 4 датчиками (рис. «Варианты систем ABS» ) позволяют индивиду­ально регулировать тормозное давление на каждом колесе по четырем гидравлическим каналам, с разделением тормозных контуров между передними и задними колесами (для ll-образной конфигурации тормозных конту­ров) или диагональным распределением (для Х-образной конфигурации тормозных конту­ров). У каждого колеса есть свой датчик, из­меряющий угловую скорость.

Для сегмента сверхкомпактных автомо­билей с рабочим объемом двигателя до 660 куб.см (MIDGET) японского рынка был разработан сильно упрощенный вариант ABS. Он положил конец демпфирующим камерам и возвратным насосам. Небольшое количество компонентов по сравнению с традиционными системами обеспечивает значительную эко­номию, но имеет и ряд функциональных не­достатков. Производство систем этого типа постепенно прекращается.

3-канальная система ABS с 3 датчиками

Вместо привычного расположения с отдель­ным датчиком угловой скорости на каждом колесе в этом варианте у задних колес име­ется один датчик, устанавливаемый в диф­ференциале. В силу характеристик диффе­ренциала он позволяет измерять разность угловых скоростей колес с определенными ограничениями. Характеристики управления SL для задних колес, т.е. параллельное соеди­нение тормозов двух задних колес, позволяют обойтись одним гидравлическим каналом для (параллельного) регулирования давления за­дних колес.

Гидравлические 3-канальные системы требуют II-образной конфигурации тормозных конту­ров (разделение передних и задних колес).

Системы с 3 датчиками можно исполь­зовать только в автомобилях с задним при­водом, главным образом, в грузовиках. Количество автомобилей, оснащаемых такими системами, падает.

2-канальная система ABS с 1 или 2 датчиками

2-канальные системы ABS начали производить из-за небольшого количества требуемых компонентов и, соответственно, возможности экономии затрат. Их популярность была огра­ничена, так как их функциональность была не­достаточной. Эти системы сейчас практически не используются в автомобилях.

Некоторые продаваемые в США лег­кие грузовики с межосевым разделением тормозных контуров все еще оснащаются системами RWAL (Rear Wheel Anti-Lock, антиблокировочная система для задних колес) — специальными упрощенными версиями 2-канальной системы ABS, состоящими из датчика на дифференциале заднего моста и одиночного управляющего канала (без воз­вратного насоса), предотвращающего блоки­ровку задних колес. При достаточно большом тормозном давлении передние колеса все равно могут заблокироваться, что приводит к риску потери управляемости при опреде­ленных условиях.

Такая система не отвечает функциональным требованиям, предъявляемым к системам ABS Категории 1.

Использование ABS на мотоциклах

За последние годы удалось существенно сни­зить размер и массу систем ABS. В результате серийно производимые системы ABS стали привлекательной опцией для мотоциклов. Следовательно, этот класс транспортных средств сможет воспользоваться преимуще­ствами ABS как системы безопасности.

Автомобильная система для использова­ния в мотоциклах модифицируется. Вместо привычных восьми 2/2-ходовых клапанов в гидравлическом блоке у автомобилей (с Х-образной конфигурацией тормозных кон­туров), у мотоциклов обычно применяется четыре клапана. Алгоритм управления также кардинально отличается от используемого в автомобильной системе ABS.

Другие варианты системы появились в результате спроса на комбинированные тор­мозные системы (CBS), т.е. системы, в которых и передними, и задними тормозами можно управлять либо педалью, либо ручным ры­чагом, возможно в сочетании с отдельными средствами активации передних тормозов. Для этого типа требуется 3-канальный гидравличе­ский блок. Однако конструкция варианта CBS сильно зависит от модели мотоцикла.

Компоненты системы АБС

Антиблокировочная тормозная система АБС 5.3 состоит из обычной гидравлической тормозной системы и элементов антиблокировки. В состав традиционной тормозной системы входит вакуумный усилитель, главный цилиндр, передние дисковые тормоза, задние барабанные тормоза, трубопроводы и шланги гидравлической системы привода, датчик уровня тормозной жидкости и контрольная лампа тормоза.

В состав системы АБС входит гидравлический блок, контроллер тормозной системы, два предохранителя, четыре датчика скорости колес (по одному на каждом колесе), соединительная электропроводка, контрольная лампа АБС, контрольная лампа системы электронного распределения тормозных усилий (соединенная с лампой стояночного тормоза) и задние дисковые тормоза. См. «Расположение компонентов АБС» в этом разделе.
Гидравлический блок с закрепленным на нем контроллером тормозной системы установлен между расширительным бачком и щитком передка в левой части моторного отсека.

Гидравлический блок состоит из запорных клапанов, двух электромагнитных клапанов для каждого колеса, гидравлического насоса, двух аккумуляторов и двух демпферов. Для предотвращения блокировки колес гидравлический блок регулирует давление жидкости, подаваемой к тормозным механизмам передних и задних колес.
Гидравлический блок и контроллер тормозной системы не подлежат техническому обслуживанию. В случае выхода из строя следует заменить весь блок АБС с контроллером.

Самостоятельное исправление загорания лампочки ABS

Рассмотрим, какие мероприятия необходимо провести для устранения неполадки без обращения в автомастерскую:

  1. Поднимите крышку капота, отсоедините провода, ведущие к аккумулятору.
  2. Прямо под крышкой капота находится электронный управляющий блок ABS. Как правило, он расположен совместно с гидромодулятором, который распределяет тормозные усилия. Данный элемент можно распознать по большому количеству тормозных трубочек, подведенных к блоку, и связке автопроводов с разъемом.
  3. Далее нужно отсоединить разъем и внимательно рассмотреть, нет ли на его поверхности повреждений или жидкости. При необходимости нужно продуть разъем и хорошенько просушить.
  4. Продиагностируйте предохранители. Это лучше сделать в первую очередь, но ничего страшного, если вы осуществите такие действия на данной стадии.

За антиблокировочную тормозную систему отвечают несколько предохранителей. Они чаще всего располагаются в монтажном блоке, находящемся под капотом.

Дальше все немного сложнее:

  1. Хорошо, если вы имеете в наличии автомобильный подъемник, чтобы смотреть на нем. Если такой установки нет, можно воспользоваться домкратом. Главное – для начала рассмотреть провода, которые подключены к датчикам колес, чтобы исключить повреждения. Проводка в большинстве случаев перетирается о поверхность колес или слетает с удерживающих креплений – это ведет к тому, что загорается лампочка.
  2. Конструкция датчика на колесах предполагает соединение его с проводом с прикрепленным на конце разъемом. Провод может иметь длину до 1 метра. Вам нужно обнаружить эти разъемы, проверить, есть ли в них контакт и какого он качества. Осмотрите поверхность разъема на наличие влаги или ржавчины.
  3. Если ваши старания ни к чему не привели, и лампочка ABS по-прежнему горит, необходим визит в автомастерскую. Бывает, что устранить ошибку «ребутом» (с помощью снятия клемм аккумулятора) не получается.

Выше мы описали действия для самостоятельного обнаружения неисправности, при которой горит лампочка ABS, и ее устранения. Специалисты автосервиса подсоединят ваше авто к компьютерному диагностическому оборудованию, и с его помощью определят причину поломки. Периодически попадаются довольно серьезные случаи, предполагающие незамедлительную помощь профессионалов.

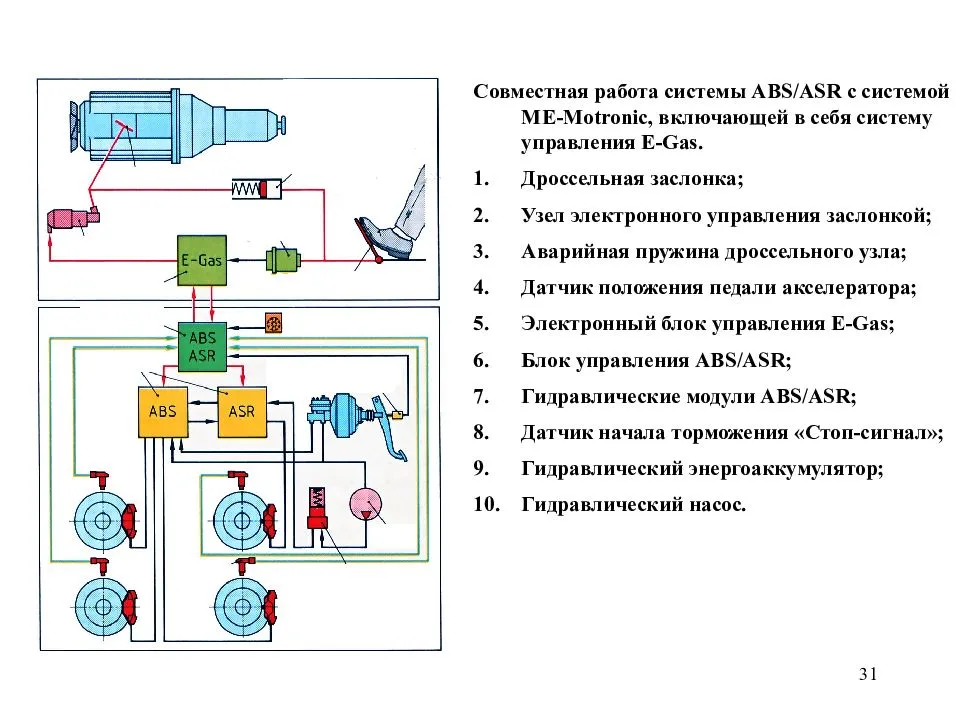

Принципиальная схема АБС в автомобиле

Поскольку тормоза легкового автомобиля приводит в действие гидравлическая система, то для предотвращения блокировок потребуется снижать в ней давление. Для этого используется специальный клапан, который в обычном состоянии закрыт, но способен открываться и пропускать через себя тормозную жидкость, если на него подать электрический сигнал.

Популярные статьи  Адсорбер (абсорбер): что это такое в машине

Давление от главного тормозного цилиндра, создаваемое ножной педалью с дополнительным усилителем, передаётся к исполнительному механизму, в роли которого выступает рабочий тормозной цилиндр, через ещё один клапан, называемый впускным. Он нормально открытый, то есть закрывается только при подаче на него напряжения.

Впускной и выпускной клапаны работают под управлением программы, причём возможен момент, когда они оба закрыты. Это переходный этап, когда колесо только начинает проскальзывать, давление в его цилиндре ещё не уменьшается, но уже и не увеличивается. Система оценивает результат и принимает решение, добавлять давление или уменьшать.

Для сглаживания пульсаций давления в системе и быстрого перемещения объёмов жидкости в гидромеханическом блоке используются электрогидравлический насос и гидроаккумулятор давления. Аккумулятор способен поддерживать давление постоянным, принимая или сбрасывая избытки жидкости, а насос значительно ускоряет быстродействие системы. Существовали и предельно упрощенные АБС, где эти узлы отсутствовали.

На каждом колесе (не считая ранних и упрощённых версий) установлены датчики вращения. Обычно это простейший, но очень надёжный прибор, работающий с использованием электромагнитной индукции. Постоянный магнит с намотанной на него катушкой одним из своих полюсов расположен вблизи зубчатого венца, вращающегося вместе с колесом автомобиля. На прохождение мимо него каждого зубца датчик реагирует электрическим импульсом. Частота сигнала пропорциональна скорости вращения, а значит и скорости автомобиля в отсутствие пробуксовок, с известным коэффициентом. Сигнал по экранированной проводке поступает далее на оцифровку.

Управляет системой электронный блок. Это микрокомпьютер, который собирает информацию от датчиков вращения колёс, датчика скорости автомобиля и бортовой шины данных автомобиля. Чаще всего используются два микропроцессора, работающие по общей шине. Блок имеет обычную для компьютеров конфигурацию с оперативной и постоянной памятью, периферийными устройствами и силовыми ключами.

Антиблокировочная тормозная система ABS: для чего нужна и как работает АБС

Требования по надёжности, предъявляемые к тормозам, заставляют применять дублирование основных узлов и механизмов. Чаще всего применяются два независимых контура, различаются лишь схемы их подключения к колёсам. Поэтому в реальных конструкциях число деталей может быть разным.

В настоящее время наиболее типовой стала четырёхканальная система с разделением дублирующих контуров по диагонали. То есть на каждое колесо имеется свой датчик вращения и пара клапанов, а в общий гидроблок интегрированы по два разделённых по контурам насоса и гидроаккумулятора. Один контур обслуживает правое переднее и левое заднее колёса, второй соответственно левое переднее и правое заднее.

При отказе любого из контуров всегда при торможении будет задействовано одно переднее и одно заднее колёса, а стабильность торможения обеспечивается как работой АБС, так и конструкцией передней подвески с отрицательным плечом обката.

Расшифровка понятия

Аббревиатура АБС (ABS) на английском языке означает «Anti-lock braking system». Главная задача этой системы – обеспечение курсовой устойчивости машины и ее управляемости. Это не отдельная деталь: торможение корректируется целым рядом механизмов. Узлы АБС всегда взаимодействуют сообща. Система устанавливается не только на легковые автомобили. Ею оснащаются прицепы, грузовой транспорт, мотоциклы и даже шасси самолетов.

В АБС входят датчики скорости, расположенные на ступицах колес, клапаны, регулирующие давление внутри тормозной системы и электронный блок управления.

Источник изображения: fastmb.ru

EBD (Electronic Brake Force Distribution) — система распределения тормозных усилий.

В большинстве современных автомобилей ABS работает вместе с EBD (Electronic Brake Force Distribution) — системой распределения тормозных усилий. Система распределения тормозных усилий представляет собой программное расширение антиблокировочной системы тормозов. Другими словами, система использует конструктивные элементы системы ABS в новом качестве.
Система EBD позволяет эффективно тормозить в разных дорожных условиях, учитывая участки дороги с разнородным покрытием, загруженность автомобиля и техническое состояние покрышек. EBD распределяет тормозные усилия на каждое колесо в отдельности, чтобы обеспечить оптимальное сцепление с дорогой.
Принципиально отличие EBD и других систем от базовой ABS, в том что они помогают водителю управлять автомобилем постоянно, а не только при экстренном торможении.
Принцип работы системы распределения тормозных усилий
Работа системы EBD, также как и система ABS, носит цикличный характер. Цикл работы включает три фазы:

  • удержание давления;
  • сброс давления;
  • увеличение давления.

По данным датчиков угловой скорости колес блок управления ABS сравнивает тормозные усилия передних и задних колёс. Когда разница между ними превышает заданную величину, включается алгоритм системы распределения тормозных усилий.
На основании разности сигналов датчиков блок управления определяет начало блокирования задних колес. Он закрывает впускные клапаны в контурах тормозных цилиндров задних колес. Давление в контуре задних колес удерживается на текущем уровне. Впускные клапаны передних колёс остаются открытыми. Давление в контурах тормозных цилиндров передних колес продолжает увеличиваться до начала блокирования передних колес.
Если колеса задней оси продолжают блокироваться, открываются соответствующие выпускные клапаны и давление в контурах тормозных цилиндров задних колес уменьшается.
При превышении угловой скорости задних колес заданного значения, давление в контурах увеличивается. Происходит торможение задних колес.
Работа системы распределения тормозных усилий заканчивается с началом блокирования передних (ведущих) колес. При этом в работу включается система ABS.

Еще работа EBD поможет распределить тормозную силу в случае резкого торможения в повороте противостояв заносу и сносу автомобиля, потери траектории пути. При поворотах сильнее нагружаются внешние колеса относительно поворота, а нагрузка на внутренние колеса уменьшена, тем самым автомобиль подвержен риску заноса или потери траектории и вылета с поворота. В этом случае EBD уменьшит тормозное усилие на внешние колеса тем самым не дав им заблокироваться. Автомобиль становится управляемым, значительно повышается уровень безопасности движения.
С системой EBD можно смело тормозить в повороте и на смешанном покрытии. Электроника по разности частот вращения «поймет», что колеса попали на участки с разнородным покрытием, и уменьшит тормозные силы на колесах, которые имеют лучшее сцепление с дорогой. Кстати, интенсивность замедления в этом случае снизится и будет определяться силой трения колеса (колес), имеющего наихудшее сцепление с дорогой.
Также система EBD при торможении учитывает загрузку автомобиля.

Тормозное усилие между передними и задними колесами оптимизируются, при этом обеспечивается максимально быстрое торможение.
Например, при торможении автомобиля с более чем одним человеком внутри, система EBD увеличивает тормозное усилие на задние колеса по сравнению с тем случаем, когда внутри находится только водитель, повышая при этом эффективность торможения по сравнению с автомобилем без системы EBD.

Таким образом, работа EBD способствует уменьшению тормозного пути и возможностью управлять автомобилем в аварийных ситуациях.

Контрольные лампы

Контроллер тормозной системы постоянно следит за собственным состоянием и за состоянием остальных компонентов АБС. При обнаружении какой-либо неисправности, желтая контрольная лампа АБС загорается постоянным светом, предупреждая водителя о возникшей неполадке. Включение контрольной лампы АБС свидетельствует о возникновении неисправности, влияющей на работу АБС. При этом функция торможения в антиблокировочном режиме отключается. Тормозная система будет работать в стандартном режиме. Для восстановления функции АБС необходимо провести техническое обслуживание.

Красная контрольная лампа тормоза загорается при снижении уровня тормозной жидкости в бачке ниже допустимого, при замыкании контактов выключателя стоп-сигнала (педаль тормоза выжата) или при отключении системы электронного распределения тормозных усилий.

Контрольная лампа системы электронного распределения тормозных усилий имеет электрическую связь с лампой стоп-сигнала. Если стоп-сигнал загорелся во время движения автомобиля, следует убедиться, что стояночный тормоз выключен, а уровень тормозной жидкости не ниже нормы. Если неисправности не выявлены, причиной неполадок является система электронного распределения тормозных усилий. Необходимо провести техническое обслуживание системы электронного распределения тормозных усилий.

Популярные статьи  Продажа двигателя автомобиля и самой машины по запчастям

И всё же ABS не панацея

Специалисты считают, что наличие в автомобиле ABS создает у водителя иллюзию безопасности, в результате чего он не учитывает, что ABS не создает сцепления с дорогой – это прерогатива протектора и размеров пятна контакта покрышек колес. Да, ABS предотвратит блокировку тормозов и позволит сохранить контроль над курсовой устойчивостью и поворачиваемостью, но она не гарантирует уменьшения тормозного пути. Когда речь идет о сухих и нескользких дорогах, бывает как раз наоборот – тормозной путь оказывается больше, чем у обычного автомобиля, но понимание этого приходит, к сожалению, слишком поздно.

Другой вопрос – могут ли ABS всегда достоверно распознавать ситуацию? Помнится, журналисты World Off Road во время испытаний внедорожников моделировали неудачный въезд на холм: потеря сцепления на полпути вверх, сильное нажатие на педаль тормоза, чтобы удержать машину на склоне, включение задней передачи – и мягкий спуск с горы, используя торможение двигателем. Все шло нормально, пока не пришел черед Ford Explorer, а затем и Mitsubishi Pajero, оснащенных ABS. Джипы упрямо скатывались с холма, несмотря на то, что испытатели выжимали педаль тормоза до упора: система воспринимала небольшое скольжение вниз на сыпучем склоне и резкое нажатие на тормоз в этот момент как команду разблокировать колеса. В результате и Ford, и Mitsubishi не могли удержаться на склоне без применения “ручника”. Нетрудно представить, чем чревата подобная ситуация в реальной жизни, если склон достаточно длинный, коллизия приключилась ближе к вершине, водитель растерялся (или не действует стояночный тормоз), а сзади уже пристроилась какая-нибудь машина.

Словом, как бы ни была хороша ABS в плане улучшения активной безопасности автомобиля, главным по-прежнему остается водитель, который обязан критически осмысливать дорожную ситуацию и реальные возможности своего “железного друга”.

Устройство и принцип работы ABS

Сюда входят такие основные компоненты:

  • датчики замедления или скорости, устанавливаемые на ступицу машины;
  • набор клапанов управления, выступающих в качестве вспомогательных элементов для модулятора, отвечающего за давление. Они впрессованы в шланги магистрали, где находится тормозная жидкость. При этом их интегрируют во все контуры;
  • блок управления, который получает и обрабатывает сигналы, поступающие с сенсоров. Исходя из полученных сведений, он самостоятельно управляет работой клапанов в режиме реального времени.

В процессе движения транспортного средства колеса имеют неподвижное пятно контакта относительно полотна дороги. Другими словами, колесо сталкивается с силой трения в режиме покоя. Поскольку она является большей, если сравнивать ее с силой трения при скольжении, в процессе замедления колес, прокручивающихся с идентичной скорости движения величиной, остановка становится более быстрой, если сравнивать с остановкой колес, которые проскальзывают. Параллельно следует отметить, что при срыве одного или нескольких колес на машине в скольжение, возникают повышенные шансы на потерю управления.

Как только начинается торможение, ABS начинает постоянно, при этом довольно точно фиксировать скорость вращения каждого колеса. Поскольку спидометр обычно учитывает интенсивность эксплуатации незадействованной в разгоне колесной пары, ABS не подключается к нему. Ведь если автомобиль переднеприводный, достаточно нажать на ручник, чтобы сбить с толку все датчики. Именно по этой причине сенсоры интегрированы в каждую ступицу колеса по отдельности. Если какое-либо колесо будет вращаться со значительно меньшей скоростью в сравнении с другими (что свидетельствует о пребывании в состоянии, приближенному к блокированию), внутренние клапаны магистрали уменьшают величину тормозного усилия на выбранное колесо. После восстановления нормальной скорости его вращения, система самостоятельно возобновляет оптимальный уровень тормозного усилия.

Рассмотренная выше процедура может продолжаться более 20 раз за одну секунду. В подавляющем большинстве машин подобное поведение сенсоров приводит к тому, что тормозная педаль начинает пульсировать. Соответственно, водитель самостоятельно понимает, когда именно антиблокировочная система  автоматически срабатывает.

Примечательно, что передача тормозного усилия способна регулироваться в тормозной системе целиком, либо на одном из контуров. В современных транспортных средствах мониторингу подлежит отдельное колесо. Исходя из подобного поведения, систему принято разделять на:

  • одноканальную – анализируется вся магистраль;
  • двухканальную – анализируется один из бортов;
  • многоканальную – каждое колесо ограничивается индивидуально.

Одноканальная система характеризуется достаточно эффективным уровнем замедления, но при условии, что сцепление каждого колеса находится на идентичном уровне. Многоканальная конструкция характеризуется повышенным уровнем сложности, поэтому ее стоимость на порядок выше. При этом уровень эффективности значительно увеличивается, если авто эксплуатируется на неоднородных покрытиях. К примеру, когда автомобиль передвигается по льду, обочине, либо влажном дорожном участке.

В текущую конструкцию ABS параллельно добавили самодиагностический модуль, способный автоматически проверять исправность и точность работы всех компонентов системы по ряду физических характеристик. Самодиагностика также отвечает за активацию лампы ABS на панели приборов, если она обнаружит, что система стала неисправной. Полученная информация дополнительно отправляется в блок управления в виде специальной комбинации, которая хранится во внутренней памяти. После того, как неисправность будет определена, компонент не будет функционировать вообще, либо неактивной станет вся система. Но это никак не повлияет не исправность самих тормозов.

Среди современных автомобилей большой популярностью способны похвастаться механизмы, работающие на электрике. Их преимущество заключается в следующем – тормозной механизм самостоятельно обслуживает свое колесо, не являясь зависимым от остальных. В такой ситуации ABS используется в качестве одного из элементов безопасности, регулируемых ЭБУ. Примечательно, что антиблокировка не оказывает воздействие на рукоять или педаль.

Как работает ABS?

Антиблокировочная тормозная система ABS: для чего нужна и как работает АБССхема АБС

Замечено, что максимальное сцепление колеса с поверхностью дороги (будь это сухой или мокрый асфальт, мокрая брусчатка или укатанный снег) достигается при некотором, а точнее 15-30 процентном относительном его проскальзывании. Именно это проскальзывание и является тем единственно допустимым и желательным, которое обеспечивается настройкой элементов системы. Что же это за элементы? Во-первых, заметим, что ABS работает, создавая импульсы давления тормозной жидкости, которые передаются колесам. Т.е. наставления инструктора выполняет за человека электроника и исполнительные механизмы, делая это самым оптимальным образом. Все существующие на автомобилях ABS включают в себя три главных составляющих: датчики, установленные на колесах и регистрирующие скорость их вращения, электронный блок обработки данных и модулятор или даже блок модуляторов, который и меняет циклически давление в тормозной магистрали.

Датчики. Представьте себе, что на ступице колеса закреплен зубчатый венец. Датчик неподвижно крепится над торцом венца. Он состоит из магнитного сердечника, расположенного внутри катушки. При вращении зубчатого венца в катушке индуцируется электрический ток, частота которого прямо пропорциональна угловой скорости вращения колеса. Полученная таким образом от датчика информация передается по проводу электронному блоку управления.

Электронный блок управления. Получая информацию, что называется “с колес”, блок управления отслеживает моменты их блокировки. А так как блокировка происходит от переизбытка давления тормозной жидкости в магистрали, подводящей ее к колесу, “мозг” вырабатывает команду: “снизить давление!”

Модуляторы. Выполняют эту команду модуляторы, содержащие, как правило, два электромагнитных клапана. Первый перекрывает доступ жидкости в магистраль, идущую от главного цилиндра к колесу, второй – при избыточном давлении открывает путь тормозной жидкости в резервуар гидроаккумулятора низкого давления (демпфер).

Что такое ABS – Антиблокировочная система автомобиля (АБС) и как она работает?

Здравствуйте уважаемые автолюбители и читатели блога Arafanat.ru. Сегодня поговорим об одной из главных систем безопасности автомобиля, а именно антиблокировочной системе тормозов.

Давайте рассмотрим, что она из себя представляет:

Антиблокировочная система автомобиля (Anti-lock braking system) или просто АВС, служит для предотвращения блокировки колес при торможении. Опасность блокировки колес состоит в том, что при резком торможении, или в случае торможения на скользкой дороге, водитель может потерять управление транспортным средством из-за неконтролируемого скольжения заблокированных колес. В таких ситуациях автомобиль может либо вообще перестать «слушаться руля», либо, в лучшем случае увеличиться тормозной путь. Именно для предотвращения таких опасных ситуаций и была создана антиблокировочная система.

Популярные статьи  Как восстановить утопленный автомобиль

Составляющие ABS:

АБС состоит из датчиков ускорения, которые устанавливаются на ступицы колес автомобиля, управляющих клапанов (модуляторов давления), встроенных в магистраль тормозной системы, а также из электронного блока управления (ЭБУ), который получает сигналы от датчиков и управляет работой клапанов.

Каждый из датчиков измеряет скорость вращения того колеса, на котором установлен. Полученная датчиком информация отправляется в ЭБУ, где обрабатывается процессором и, в соответствии с полученными от датчиков данными, посылается на клапана, которые выполняют роль исполнительного механизма. Клапана в зависимости от ситуации изменяют давление в рабочем тормозном цилиндре каждого колеса с таким расчетом, чтобы не допустить егополной остановки во время движения. Этот процесс повторяется с очень высокой частотой – несколько десятков раз в течение секунды. При срабатывании АБС водитель может почувствовать заметную пульсацию тормозной педали, и по этому признаку можно определить момент срабатывания антиблокировочной системы.

Какие виды ABS бывают?

Тормозное усилие может ограничиваться не только в отдельно взятом колесе, но и во всех колесах одновременно, или в колесах одного борта автомобиля. Это зависит от конструкции АБС (одноканальная или многоканальная). Кроме того, современные АБС оснащаются системами самодиагностики, контролирующими работу всех узлов системы по физическим параметрам.

Результативность торможения

Система АБС не только сокращает тормозной путь, но и обеспечивает максимальный контроль над транспортным средством. По сравнению с автомобилем, не оснащенным данной системой, транспорт с ABS однозначно будет более эффективно тормозить. Это доказывать не нужно. Помимо меньшего тормозного пути в такой машине более равномерно будут изнашиваться покрышки, так как тормозные усилия распределяются равномерно на все колеса.

Особенно по достоинству оценят данную систему водители, которые часто ездят по дорогам с нестабильным покрытием, например, когда асфальт мокрый или скользкий. Хотя ни одна система не способна полностью устранить все ошибки водители защитить от экстренной ситуации (внимательность и предусмотрительность водителя никто не отменял), тормоза с АБС делают транспортное средство более предсказуемым и управляемым.

Учитывая высокую результативность торможения, многие специалисты рекомендуют новичкам привыкать к езде на транспорте с системой ABS, что повысит безопасность на дороге. Конечно, если водитель будет нарушать правила обгона и скоростные режимы, система АБС не сможет предотвратить последствия таких нарушений. Например, какой бы эффективной ни была система, она бесполезна, если водитель не переобул машину на зиму, и продолжает ездить на летних шинах.

Нет ничего идеального

Может создаться впечатление, что антиблокировочная система идеальна и безукоризненна. На самом деле это не так, и у неё есть свои недостатки, о которых нужно знать.

Так, к примеру, АБС может оказать медвежью услугу при торможении на снежной, песчаной, грунтовой дороге или на льду. Дело в том, что в этих случаях идеальным с точки зрения длины тормозного пути будет заблокированное колесо, особенно если оно обуто в шипованную резину.

Но зато во всей красе ABS себя демонстрирует на мокром, сухом и ровном покрытии – тут равных ей нет.

Антиблокировочная тормозная система ABS: для чего нужна и как работает АБС

На этом, уважаемые читатели и подписчики, наш краткий рассказ об антиблокировочной системе можно завершить.

В заключение хотелось бы сказать, что какой бы совершенной ни была электроника автомобиля, водителем всегда остаётся человек. Поэтому расслабляться за рулём, уповая на всесильные современные технологии, всё же не стоит.

Бдительность и внимание на дороге – это то, что в первую очередь убережёт Вас от неприятных ситуаций. До новых встреч, друзья!

До новых встреч, друзья!

Подписывайтесь на новый материал. Поделитесь полученными знаниями, ведь это наша безопасность и безопасность наших близких.

Часто задаваемые вопросы

  • Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.

  • Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.

  • Принцип действия АБС?

    Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.

    Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.

    Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.

    Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.

  • Как АБС влияет на АКПП?

    На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).

    Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.
