Горит лампочка тормозов на панели приборов: причины, диагностика, решение проблемы

Содержание

Почему горит лампочка абс на Шевроле Лачетти

Значок АБС.

Но, стоит выделить самые распространенные причины появления данного явления:

  • Датчики АБС.
  • Проводка.
  • Блок АБС.
  • Тормозные колодки.
  • Уровень жидкости и завоздушенность.
  • Мозги.

Методы устранения

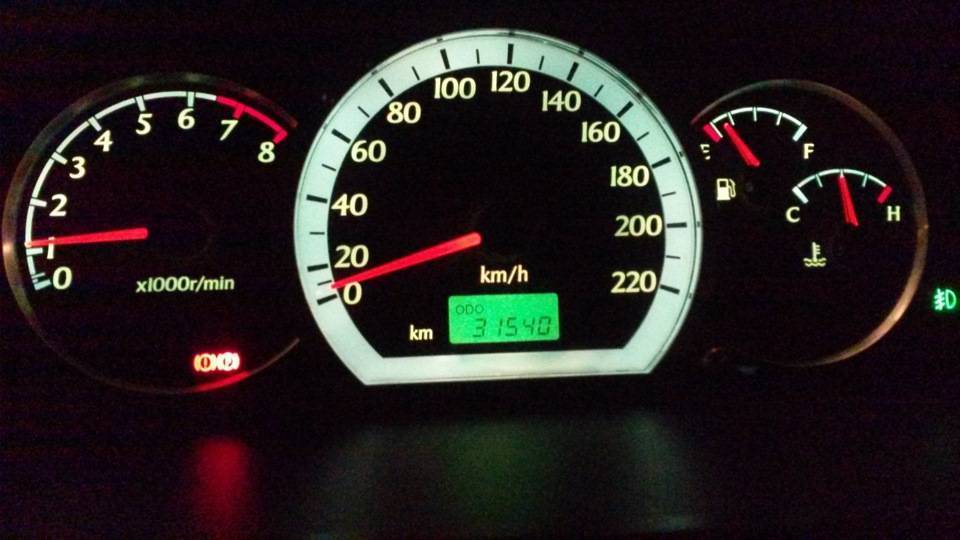

Панель приборов заведённого автомобиля без ошибок.

После того, как основные причины возгорания контрольной лампы АБС на Шевроле Лачетти определены, автолюбители пытаются собственными силами решить эту задачу. В данной части статьи рассмотрим возможные методы устранения появившейся проблемы без обращения в автосервис, где ремонт обойдется достаточно дорого.

На приборной панели загорелась контрольная лампа АБС.

Датчики АБС

Возгорание лампы АБС на контрольно-приборной панели указывает в первую очередь, что один или несколько датчиков не дают сигнал. Таким образом, существует два варианта – почему отказали измерители.

Датчик АБС на колеса.

Первый – выход со строя непосредственно самого датчика АБС. Поэтому, стоит добраться до колодки проводов, которая соединяет цепь датчика с основной сетью. Затем отсоединить провода и проверить работоспособность измерителя при помощи мультиметра. Такую операцию необходимо совершить со всем датчиками ABS, которые установлены на автомобиле.

Подготовка к демонтажу датчика АБС и его осмотр.

Второй – окисление соединителей в колодке проводов. Это может случиться после езды по снегу или во время дождя. Чтобы устранить проблему, необходимо рассоединить колодку и прочистить контактную группу. Затем, рекомендуется защитить соединение при помощи специальных средств, типа медной пасты.

Проводка

Так, обрыв провода, или его повреждением может привести к возникновению такого эффекта. Чтобы устранить неисправность придется прозвонить всю проводку тестером и заменить поврежденный элемент.

Как показывает практика, большинство автолюбителей производят зачистку поврежденного участка, скрепление проводов и их изоляцию. Рекомендуется проводить не просто скручивание проводки, а их пайку, во избежание коррозионных повреждений, перепадов напряжения и последующих разрывов. Изоляцию лучше проводить не изолентой, а термотрубкой. Это позволит уберечь от попадания влаги в ремонтный участок, а соответственно и предотвратит коррозию.

Блок АБС

В процессе эксплуатации, особенно если автомобилю больше 7 лет, может случиться так, что блок АБС может выйти со строя. Определения неисправности элемента достаточно сложный процесс, который под силу не каждому автомобилисту. Поскольку необходимо обладать определенными знаниями в автомобильной электрике.

Расположение блока АБС на автомобиле.

О замене блока АБС и уже не говориться, поскольку неправильное подключение нового элемента может провести к выходу его со строя, поэтому такие процедуры рекомендуется доверить профессионалам. Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.

Тормозные колодки

Такие колодки должны заставить сигнализатор АБС гореть постоянно!

Неоднократно сигнализатор АБС загорается при износе тормозных колодок. Так, стоит проверить состояния этих важных элементов автомобиля. Для этого придется снять все 4 колеса и проверить каждую колодку отдельно, поскольку датчик мог сработать на любой из них.

Уровень тормозной жидкости и завоздушенность

Расположение тормозного бачка под капотом.

Если предыдущие варианты прошли проверку и неисправностей не обнаружено, то стоит заглянуть в подкапотное пространство и проверить уровень тормозной жидкости в системе. Если в тормозном бачке отсутствует тормозная жидкость, то придется немного попотеть, поскольку обычной доливкой не обойтись и скорее всего система завоздушена.

Процесс прокачки тормозов.

Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Но, прокачки тормозной системы будет не достаточно и необходимо сбросить ошибку, которая возникла в электронном блоке управления автомобилем.

Мозги

Расположение ЭБУ.

Как было выяснено, загорание контрольной лампы ABS, – это «болезнь» всех Шевроле Лачетти. В большинстве случаев, она кроется именно в программной части. Так, для устранения неисправности необходимо подключаться к ЭБУ и сбрасывать ошибки.

Подключение под диагностической линии.

Если данный вариант не поможет, то стоит перепрошить блок управления. Как показывает практика, это лечить не только проблему с контрольной лампой АБС, но и другие частые неисправности.

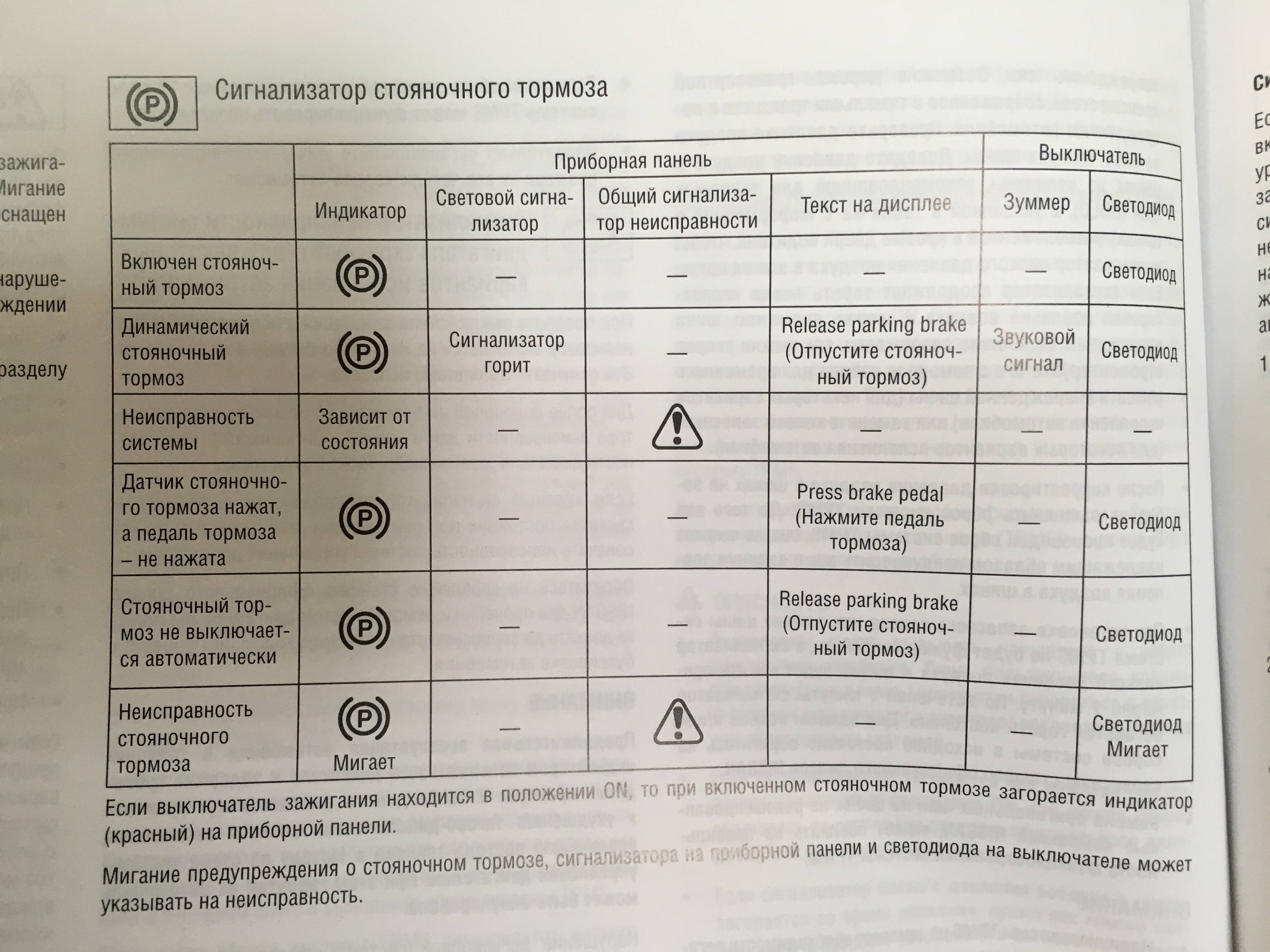

Возможные причины, по которым горит лампочка ручника: мнения автовладельцев

  1. Поменял ступицы. «Лампочка в моем авто иногда моргала. Сначала я решил, что проблемы с колодками. Но позже вспомнил – колодки заменил не так давно. Проверил тормозуху, с ней все в порядке. И тут я задумался о том, отчего могла возникнуть проблема? Ни до чего не додумался и перестал запариваться. Индикатор периодически продолжал мигать… В результате стал издавать шумы правый подшипник ступицы, спустя время он начал так сильно гудеть, что голова от этого звука просто раскалывалась. Приобрел сначала одну ступицу. Потом подумал, что уж лучше менять сразу обе детали – точнее, нужно так делать. Купил вторую, поменял, и проблемы все исчезли: ни шума, ни мигания лампочки».
  2. Хороший техник попался! «Время от времени горел индикатор ручника при езде. Весьма часто это случалось после подпрыгивания на яме. Поехал, приобрел тормозуху. И прямо в дилерском центре нашел спеца. Он то и залил ее. Еще залез и под ручник, говорит, что, возможно, барахлит микрик у рычага (вроде иногда так случается). Поезди, мол, понаблюдай. Но проблема пропала после заливки тормозухи. Ручник больше ни горит. К слову, отличный спец встретился, искал проблему бесплатно, с удовольствием и без выпендрежа».
  3. В зависимости от ситуации «Если лампочка начинает гореть после встрясок, к примеру, на яме или ухабе, то, скорее всего, уровень тормозухи на грани положенного или ниже. Нужно просто добавить ее и все. Если горит при торможении – однозначно колодки износились совсем. Сам такое прошел на своем «ВАЗе».

Что делать в различных ситуациях, если горит лампочка АБС на панели приборов

Такие неисправности являются наиболее вероятными в системе ABS. Не следует сразу покупать новый датчик. В большинстве случаев неисправность связана с повреждением проводки, соединяющей датчики с блоком управления АБС. Самым лучшим вариантом определения места обрыва является «прозвонка» (измерение сопротивления в цепи), начиная от разъема блока управления ABS. Для этого необходимо знать электрическую схему для конкретного блока.

Для Mercedes Sprinter 2005 г.в. схема подключения блока АБС имеет вид.

Горит лампочка тормозов на панели приборов: причины, диагностика, решение проблемы

На ней видно, что датчики колес подключаются к контактам 12-13, 16-15, 14-29 и 31-30. Для того, чтобы прозвонить датчики от разъема, необходимо отключить разъем блока ABS и найти соответствующие контакты. Распиновка разъема для Mercedes Sprinter (2005 г.в.)

Горит лампочка тормозов на панели приборов: причины, диагностика, решение проблемы

Если отсутствует распиновка разъема, можно найти номера крайних контактов на самом разъеме, она обычно нанесена на нем.

Далее необходимо воспользоваться мультиметром. Положение переключателя режимов установить в положение «диод», так как многие датчики имеют последовательный диод в своей схеме для устранения паразитных наводок. Прозвонку в таком случае необходимо производить в обоих направлениях.

Популярные статьи  Механическая коробка передач: устройство, виды, особенности

Считается рабочим датчик и проводка, если показания мультиметра будут меньшими 1000 Ом хотя бы в одном направлении, но не менее 10 Ом (короткое замыкание проводки). Если в двух направлениях значение сопротивления будет бесконечным, в цепи или датчике имеется обрыв.

Необходимо проверить сопротивление на разъеме датчика. Они находятся либо возле стойки для передних колес, или в районе заднего ряда сидений для датчиков вращения задних колес. Если датчик не прозванивается, его следует менять.

Видео — почему горит АБС на панели приборов Приора, Калина, Гранта (диагностика неисправности):

Если датчик звонится, а проводка в целом нет, следует искать место обрыва электропроводки, соединяющий датчик с блоком управления ABS. Иногда бывает до 3-х случаев обрыва, особенно, если авто долго эксплуатировался с неисправной системой ABS.

2. Код ошибки указывает на отсутствие сигнала определенного датчика вращения колеса

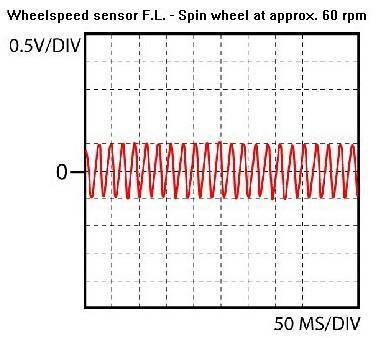

На сертифицированных СТО есть специальные устройства, регистрирующие форму электрических сигналов, — осциллографы. Вид электрических сигналов с датчика скорости должен быть приблизительно таким.

Горит лампочка тормозов на панели приборов: причины, диагностика, решение проблемы

Частота импульсов зависит от скорости вращения колеса, амплитуда (размах) – от чувствительности датчика. Если зубья на оси колеса, с которых считывается информация датчиком, засорены, амплитуда сильно уменьшается. Блок ABS может не видеть эту информацию.

В некоторых моделях автомобилей информацию о вращении колеса передает специальное резиновое или пластиковое кольцо с магнитными сегментами. Очень часто при ремонте ступицы автослесари даже не задумываются, для чего оно необходимо, и попросту его не устанавливают либо удаляют преднамеренно, как лишний элемент.

Иногда в зазор между зубьями и датчиком попадает камешек, который отодвигает датчик, уменьшая его чувствительность. В таких ситуациях необходима очистка места зазора и его регулировка.

3. Отказ электроклапанов регулятора давления

Неисправность считается критической, обычно требует агрегатного ремонта (замена на исправный блок ABS или новый). Ремонт модулятора крайне сложен.

4. Неисправность по цепям питания

В такой ситуации блок АБС может вообще не диагностироваться, либо компьютерная диагностика показывает неисправность насоса. Необходимо проверить все предохранители, отвечающие за обслуживание системы ABS.

5. Отсутствие связи по CAN-шине

Эта своеобразная локальная сеть, которая связывает все блоки управления автомобиля для автоматизации управления, контроля и индикации. Неисправность относится к числу сложных, требуется вмешательство специалиста. CAN-шина представляет скрутку проводников.

Если где-то в цепи произошел обрыв или замыкание, блоки управления, в том числе и АБС теряют связь друг с другом, на ABS может не передаваться информация о скорости автомобиля с блока управления двигателем, он входит в аварийный режим.

Итак, причины, по которым горит лампочка аккумулятора

Первое, что нужно понимать, это то, что причина не обязательно связана с неисправностью генератора или его плохой производительностью, на деле причина может оказаться весьма банальной, легкоустранимой. Однако не стоит исключать и более печальных сценариев.

  1. Предохранитель. В случае F16 или плохом контакте (окисление, перегорание, и т. д.). Данный предохранитель связан и с другими индикаторами панели приборов, поэтому в случае проблем с этим предохранителем, гореть будут и другие лампочки.
  1. Обрыв «ноля». Разрыв в цепи «нулевого» провода приведет к перебоям питания комбинации приборов.
  1. Клеммы аккумулятора. Проверьте состояние клемм, качество контакта, а также то, нет ли окисления на клеммах. Из-за таких «мелочей» вполне возможны проблемы с зарядкой батареи и как результат появление на панели соответствующего индикатора.
  1. Замок зажигания. Неисправность замка зажигания, а точнее износ выключателя зажигания, нередко становится причиной непрерывного горения лампочки АКБ. Однако в данном случае индикатор аккумулятора тоже будет гореть не один.
  1. Масса. Плохой контакт провода массы может привести к тому, что на панели загорится лампочка АКБ. Проверьте состояние контакта, в случае обнаружения проблем устраните их.

Сообщение STOP! появляется постоянно и не гаснет

Если требование остановки автомобиля появляется постоянно и не гаснет, а также компьютер выдает сообщение об ошибке системы торможения, можно проверить несколько вариантов неполадок. Существует достаточно качественная система диагностирования, при которой комбинация ошибок и количества миганий лампочек на панели приборов поможет узнать истинную неполадку. Но это можно уточнить на сервисе. Если неполадка случилась в дороге, придется использовать такие возможности диагностики:

  • проверка системы торможения на ходу — следует затормозить несколько раз активно и плавно, посмотреть на поведение данной системы в процессе разных режимов эксплуатации;
  • если у вас легкосплавные диски, которые позволяют осмотреть визуально тормозные колодки, обязательно выполните эту операцию и посмотрите на оставшуюся рабочую часть;
  • вполне возможно, что предметом ошибки стал замерзший или просто вышедший из строя датчик ABS или диагностические датчики в бачке тормозной жидкости вашего автомобиля;
  • следует всегда держать под рукой номер телефона сервиса, с которым можно связаться при возникновении подобных неполадок, профессиональный совет вам точно не помешает;
  • если визуально все элементы системы торможения исправны, а сам тормоз не изменил своих характеристик, то можно продолжить осторожную поездку далее, подыскав сервис для ремонта.

Горит лампочка тормозов на панели приборов: причины, диагностика, решение проблемы

Важно провести качественную диагностику на стенде и понять, какую именно ошибку выдает ваш автомобиль. На официальном сервисе используется точная расшифровка ошибок, именно здесь вам помогут диагностировать неполадку максимально точно

Все это приводит к тому, что вы не будете тратить слишком много времени и денег на ремонт, получив полную информацию о поломке. Такие возможности станут большим преимуществом.

Электронные сигнализаторы

Такими датчиками производители оснащают все современные машины, считая их более совершенными. Ведь благодаря таким сигнализаторам, появилась возможность контролировать факт не только полного износа, но степень амортизации фрикционного материала. Этому способствует то, что электронные сигнализаторы стали делить на два вида:

Внешние датчики – крепящиеся сбоку тормозной планки или в специально предназначенной для них выемке. Что позволяет, в случае поломки, осуществить их замену.

Интегрированные устройства – запрессованные внутрь фрикционного материала при производстве планок. В этом случае замена их невозможна.

Такие сигнализаторы устроены просто: в пластиковом корпусе находится сердечник, для того чтобы не испортить тормозной диск, он изготовлен из мягких сортов металла. С задней стороны устройства находится разъем с отводным проводом.

Принцип действия таких датчиков основан на процессах происходящих в электрической цепи при ее замыкании. Когда сердечник, при износе планок и разрушении передней части корпуса начинает касаться диска, происходят те же процессы. Контактная цепь замыкается и загорается индикатор на приборной панели.

Результат работы внешних и интегрированных датчиков слегка разнится по сигналу, который появляется на панели приборов:

Световой индикатор при срабатывании внешнего датчика загорается в тот момент, когда толщина фрикционного материала достигла своей критической отметки и горит постоянно одним цветом.

В случае с интегрированным сигнализатором лампочка индикатора меняет цвет в зависимости от износа колодок. При приближении толщины фрикционного слоя к критическим показателям она начинает гореть желтым цветом. А при полной изношенности фрикционного материала, когда требуется незамедлительная замена колодок, лампочка загорается красным цветом.

Понять принцип, как действует такая многоуровневая схема несложно. Как уже упоминалось в статье, освещающей вопрос – «когда следует производить замену тормозных колодок», фрикционный слой многих планок содержит металлические добавки. Благодаря этому они могут, хоть и с высоким сопротивлением, пропускать электрический ток. Эти свойства и использовали производители для определения, как скоро наступит износ накладок. Толщина фрикционного слоя играет немаловажную роль в электрическом сопротивлении накладки (чем тоньше слой, тем оно меньше).

Популярные статьи  Преимущества и недостатки оппозитного мотора

При включении зажигания образуется электронная цепь, схема которой состоит из индикатора, проводов, датчика и тормозного диска.

Когда в результате частичного износа фрикционного слоя до определенного процента уменьшается сопротивление в этой цепи, то зажигается лампочка желтого цвета. Которая сигнализирует, что планка еще прослужит определенный период пробега машины, но полный ее износ уже не за горами и следует озаботиться приобретением новых колодок. Ну а при изменении цвета индикатора с предупреждающего желтого на красный, требуется незамедлительная замена планок.

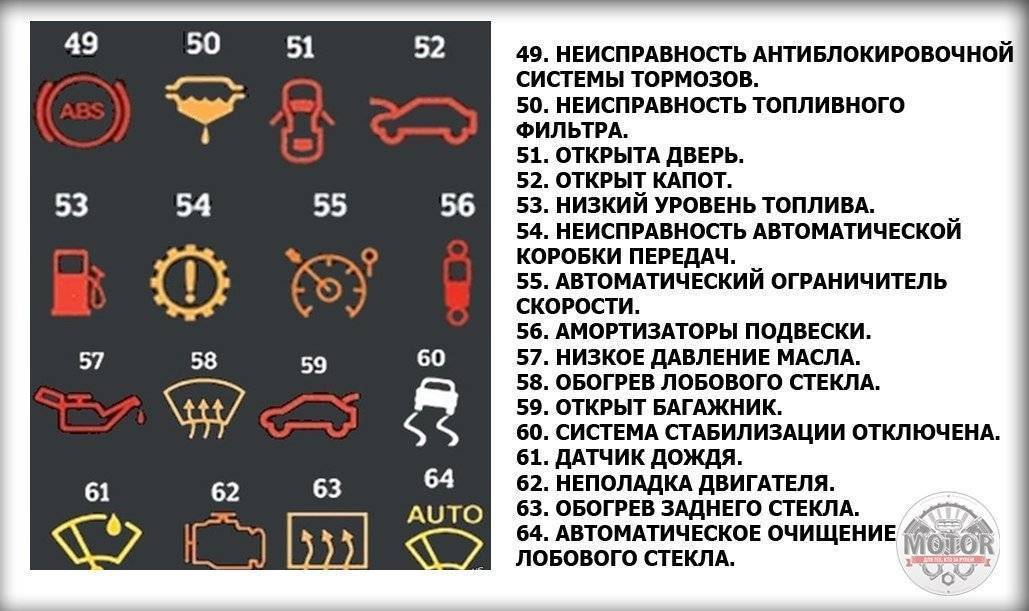

Специальные значки на приборной панели

Иконки ключей

Иконка ключа обозначает различные состояния электронного ключа в автомобиле — его присутствие (зеленый) или отсутствие (красный). На монохромных дисплеях эти состояния могут отображаться несколько по-иному.

Иконки ключа и ключа с молнией

Иконка в виде брелока с ключом означает, что автомобиль увидел электронный ключ. Такая же иконка с молнией говорит о необходимости заменить батарейку в брелоке.

Снежинка или надпись SNOW

Активирован режим передвижения по снегу или льду, так называемый Snow Mode. Такая система обычно ставится на автомобили с автоматической коробкой передач.

Машина в красном треугольнике

Обычно такая лампочка может загораться при движении на круиз-контроле, когда радары замечают близкое сближение со впереди идущим автомобилем или обнаруживают препятствие.

Значок человека и двери

Активирована функция комфортной посадки водителя и пассажиров Easy Entry. Обычно умеет регулировать положение кузова и сидений для удобства посадки.

Надписи Cruise, SET, ACC, иконки авто со спидометром

Все эти индикаторы отображают включение системы адаптивного круиз-контроля (ACC, Adaptive Cruise Control). В случае, если лампочка мигает — это означает наличие проблем в работе системы.

Значок прямоугольника со стрелками

Включен обогрев заднего стекла.

Надписи HOLD, AUTO HOLD

Активирована система Automatic Brake Hold, которая предотвращает движение автомобиля после полной остановки. Чтобы разблокировать тормоза нужно нажать на педаль газа.

Надписи Sport и Comfort

Информирует водителя о выбранном режиме жесткости амортизаторов (еще называют режимы вождения, жесткость подвески).

Надпись Height high

Обозначает достижения максимальной высоты кузова на автомобилях с пневматической подвеской.

Надпись CMBS

Неполадки в системе предупреждения столкновений CMBS (Collision Mitigation Brake System).

Неисправность динамической подвески

Есть проблемы с системой динамической подвески. Обычно появление этой лампочки обозначает появление проблемы, но при этом двигаться на автомобиле не запрещается. Если эта лампочка будет гореть красным — проблема критическая, продолжать движение небезопасно.

Иконка прицепа или надпись TOW

Означает активацию режима движения с прицепом Tow Mode. Этот режим рекомендуется использовать при использовании трейлера или тяжелой загрузке прицепа.

Буква «P» с радаром

Иконка парковочного ассистента Park Assist, который помогает при парковке. Если эта лампочка горит зеленым — это означает активацию системы, желтым — есть неполадки.

Машина между полос, надписи LKW, LDW

Иконка помощника движения автомобиля по полосам. У разных производителей может называться по-разному — LDW (Lane Departure Warning Indicator), LKA (Lane Departure Prevention), LKA (Lane Keeping Assist), соответственно и обозначения на иконке могут отличаться.

Индикатор Start-Stop

В системе старт-стоп найдена неисправность.

Зеленые значки с растениями или надпись ECO

Значок говорит об активации эко-режима, в котором снижен расход топлива.

Исправление загорания лампочки ABS

При правильной своевременной диагностике, избавиться от проблем или отрегулировать работу системы довольно легко. В процессе эксплуатации водитель способен сам повлиять на работу блока – через насос модуля АБС или клапаны. К тому же, многое зависит от причин неполадок. Иногда датчики и провода АБС исправны и находятся в положенном месте, а барахлит сам модуль. В этом случае выход один – поменять модуль, поскольку ремонт его производителем не задумывался.

Если проблема кроется в неисправности бортового компьютера, необходимо сбросить настройки. Но, естественно, только после полной проверки датчиков, кабелей и модуля.

Что делать, если горит лампа тормозов на панели приборов?

Проверяем механическую составляющую

Горит лампочка тормозов на панели приборов: причины, диагностика, решение проблемы

Самостоятельная диагностика – операция  простая. Делится она на две составляющие – механическую и электрическую. Первая – очень важна, поскольку  оценивает состояние привода тормозной системы и определяет ее работоспособность.

Сводится проверка механической составляющей к оценке уровня тормозной жидкости в бачке и состояния магистралей привода и компонентов системы – главного тормозного цилиндра и рабочих механизмов.

Тормозной бачок располагается в подкапотном пространстве, справа возле заднего щита моторного отсека. Найти его несложно, поскольку к крышке бачка подходит два провода.

При проверке отсоединяем провода и откручиваем крышку, чтобы определить уровень тормозной жидкости. На стенках бачка расположены метки, по которым и можно понять, сколько жидкости осталось. Нормальным считается уровень выше средины между метками.

Снижение ниже отметки «Min» указывает на утечку жидкости. Поэтому следующий этап — проверка магистралей и тормозных механизмов. Для этого осматриваем колеса с внутренней стороны. Если находим утечку жидкости с механизмов, то на дисках видим подтеки.

Для дополнительной проверки заводим авто и пару раз нажимаем на педаль тормоза, после чего откатываем машину и осматриваем поверхность земли на наличие следов вытекающей жидкости, проверяем уровень жидкости. Если она обнаружена – тормозная магистраль повреждена, при этом количество жидкости снизится.

При утечках тормозной жидкости эксплуатация авто недопустима, поскольку машина лишена тормозов. Лучшим вариантом в этом случае является вызов эвакуатора для доставки авто к месту ремонта. Но если опыта вождения достаточно, то добираемся на СТО или в гараж самостоятельно. Тормозные системы автомобилей обычно имеют два контура, и при пробое магистрали одного из них, второй продолжает работать. Но ввиду того, что эффективность тормозов на авто с поврежденной магистралью сильно снижается, двигаться нужно на небольшой скорости и с включенной аварийной сигнализацией.

Иногда возникает проблема с загорающейся сигнальной лампой при нажатии на педаль тормоза. Причина этого кроется в двух факторах – низком уровне жидкости в бачке и изношенных колодках дисковых тормозов. При торможении жидкость перетекает в рабочие цилиндры и количество ее в бачке падает ниже критической отметки, поэтому лампа и загорается. Лечится это установкой новых колодок и доливкой жидкости в бачок.

Горит лампочка тормозов на панели приборов: причины, диагностика, решение проблемы

Проблемы с электрической составляющей

Если при осмотре выявлено, что магистрали и рабочие элементы системы не подтекают, то причину ищем в электрической составляющей. А поскольку она выполняет сигнальную функцию, то эксплуатация авто продолжается в обычном режиме. Но затягивать с выявлением и устранением проблемы не стоит, поскольку в этом случае сигнальная лампа не сработает при серьезной неисправности – утечке жидкости.

А проблемы с электрической частью возникают в:

  • датчике уровня жидкости;
  • датчике включения сигнала ручника;
  • лампах стоп-сигнала;
  • датчиках степени износа тормозных колодок.

Причиной  становится и проводка, которая ведёт к перечисленным элементам.

Неисправность датчика уровня жидкости возникает при окислении контактов, к которым подключается проводка, и  в пробое поплавка (если он пустотелый). В первом случае теряется контакт между датчиком и проводкой, что и приводит к загоранию лампы. Для устранения  зачищаем соединения. Во втором случае трещина в поплавке приводит к его наполнению жидкостью, из-за чего он погружается и замыкает контакты. В этом случае придется заменить крышку вместе с бачком и поплавком.

Проверить работоспособность датчика ручника несложно. Но для этого его нужно сначала обнаружить. Для проверки ставим авто на стояночный тормоз, после чего понажимаем на выступающий шток датчика, следя за лампой. Если она при нажатии штока гаснет, причина кроется не в этом датчике.

Популярные статьи  Охлаждение турбины дизельного двигателя

В процессе поиска проверяем работоспособность стоп-сигналов. Для этого просим помощника выжать педаль газа, а сами осматриваем фонари. Перегоревшая лампа запросто может стать причиной горящей сигнальной лампы.

Что касается датчиков износа колодок, то причина обычно кроется не в них самих, а в толщине фрикционных накладок. Меняем колодки, чтобы проблема решилась.

Напоследок отметим, что это основные причины горящей сигнальной лампы тормозной системы. Но в процессе поиска причины не лишним будет изучение схемы электропроводки, чтобы понять, что входит в схему и определить круг элементов, которые необходимо проверить.

Тип излучаемого света

Как правило, информация о типе излучаемого света указывается где-то в непосредственной близости от символа, обведенного кружком. Так, кроме указанных выше типов излучений (галогенные, ксеноновые, светодиодные) существуют еще следующие обозначения:

  • Литера L. Таким образом обозначаются источники света для заднего номерного знака автомобиля.
  • Литера A (иногда в сочетании с буквой D, что означает, что омологация относится к паре фар). Обозначение соответствует передним габаритным фонарям или боковым фонарям.
  • Литера R (аналогично, иногда в сочетании с буквой D). Так обозначается задний габаритный фонарь.
  • Сочетания символов S1, S2, S3 (аналогично, с буквой D). Таким образом обозначаются тормозные фонари.
  • Буква B. Так обозначаются передние противотуманные фары (в русском обозначении — ПТФ).
  • Буква F. Обозначение соответствует задней противотуманной фаре, которые монтируют на автомобили, а также прицепные устройства.
  • Буква S. Обозначение соответствует цельностеклянной лампе-фаре.
  • Обозначение переднего указателя поворота 1, 1B, 5 — бокового, 2а — заднего (излучают оранжевый свет).
  • Поворотники бывают и прозрачного цвета (белого света), но светят они оранжевым за счет оранжевых ламп внутри.
  • Сочетание символов AR. Так отмечают фонари заднего хода, устанавливаемые на автомобили и прицепные устройства.
  • Буквы RL. Таким образом маркируют лампы дневного света.
  • Сочетание букв PL. Такие символы соответствуют фарам, имеющим пластмассовые рассеиватели.
  • 02А — так обозначается подфарник (габарит).

Интересно, что на автомобилях, предназначенных для североамериканского рынка (Соединенные Штаты Америки, Канада) нет таких же обозначений, как на европейских, однако есть свои. Например, «поворотники» на американских автомобилях обычно красного цвета (хотя бывают и другие). Сочетания символов IA, IIIA, IB, IIIB — это отражатели. Символ I соответствует отражателям для автомобильного транспорта, символ III — для прицепных устройств, а символ B соответствует вмонтированным фарам.

По правилам на американских автомобилях длиной более 6 метров обязательно должны быть установлены боковые габаритные огни. Они имеют оранжевый цвет и обозначаются как SM1 и SM2 (для легковых автомобилей). Задние габариты излучают красный свет. На прицепах нужно устанавливать светоотражатель треугольной формы, имеющий обозначение ІІІА и контурные огни.

Зачастую на табличке с информацией присутствуют и сведения о начальном угле наклона, под которым должен рассеваться ближний свет. Чаще всего он находится в пределах 1…1,5%. При этом обязательно должен иметь место корректор угла наклона, поскольку при разной загруженности автомобиля меняется и угол освещения фар (грубо говоря, когда задняя часть автомобиля сильно загружена, то основной световой поток от фар направлен не на дорогу, а прямо перед машиной и даже немного вверх). В современных машинах, как правило, это корректор электронный, и позволяют изменять соответствующий угол прямо из водительского кресла в процессе движения. В более старых машинах этот угол необходимо регулировать непосредственно в фаре.

На некоторых фарах указывается номер стандарта по SAE или DOT (европейский и американский стандарт автопроизводителей).

По каким еще причинам могут начать гореть лампочки на приборной панели

По мнению специалистов, неисправности в электронике могут также стать причиной индексации. Проявиться непроизвольно значки на приборной панели могут из-за таких поломок:

  • если контакты поддадутся процессу окисления;
  • если клеммы изменят свое местоположение;
  • если поломки проявятся в бортовом автомобильном компьютере.

Учитывая советы специалистов, и чтобы не навредить одной из автомобильных систем, нужно проверить функциональность электронных компонентов. Для этого потребуется произвести диагностику электронной части, что делается довольно легко – снимается приборная панель и проверяется расположение клемм в так называемых гнездах. А если загорится индикатор уровня тормозной жидкости, то в первую очередь проверяется уровень жидкости в специальном бачке, и только после этого заливается новая тормозная жидкость до рекомендуемого показателя.

Если загорелся красный значок с изображением аккумуляторной батареи, то, значит не подается заряд от генератора на акб и идет резкий расход энергии из аккумулятора. Если автомобиль имеет электродвигатель, то есть, гибридный, то под этим значком пишется надпись “main” (главный).

Если светится знак кувшина с капающим маслом, то надо залить масло в мотор, так как уровень стал меньше нижней отметки на щупе. На некоторых марках авто значок уровня масла дополняется буквами L и H, которые говорят масло не хватает или в переизбытке. При пуске двигателя также загорается этот значок, потом он должен отключиться, если уровень масла и давление в норме.

Если высвечивается значок с изображением человека на сидении с пристегнутым ремнем безопасности и подушкой безопасности перед ним, то, бортовой мозг говорит, что в случае, не дай Бог, дтп, система безопасности Airbag не сработает. Кроме значка с человечком, может светиться только надпись SRS или Airbag.

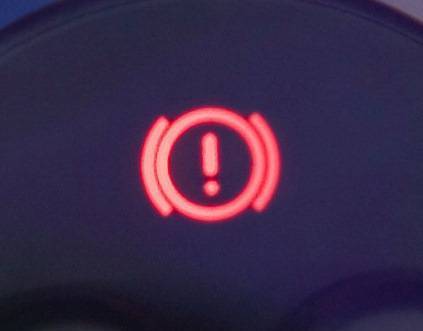

Если горит восклицательный знак на панели приборов в кружочке и в скобках, то, как правило, причин может быть несколько. Вот причины, из-за которых может гореть красный восклицательный знак:

  • неисправны тормоза;
  • поднят ручной тормоз;
  • износ тормозных колодок ;
  • низкий уровень тормозной жидкости.

Если желтый восклицательный знак в треугольнике, то значит есть неполадки в электронной системе стабилизации. Если красный в треугольнике, то на панели приборов должен светится еще значок, говорящий о проблеме.

Если подсвечивается надпись ESP, которая может или мигать, или гореть постоянно, то это означает, что есть проблемы в системе стабилизации. Включение ЕСП может быть вызвано поломкой датчика давления тормозной системы, поломкой датчика угла поворота или неисправностью датчика включения стоп сигнала.

Если светится значок в виде задвижки (красный или желтый), то это изображен так двигатель, который также называют ЧЕК или Значок инжектора, то означает, что есть ошибки в работе двигателя автомобиля и, возможно, есть неисправности в работе электронной системе. В этом случае определить можно с помощью компьютерной диагностики в сервисе или, если есть сканер с программой, своими руками диагностировать. Причиной, например, может быть через вакуум, из-за чего топливная смесь становится бедной и загорается чек/check.

На автомобилях с дизельными двигателями горит значок с изображение спирали, то же самое, что и ЧЕК на бензиновых, означает, что есть какие-то неисправности (если горит постоянно). Этот индикатор должен гаснуть, когда мотор нагреется и отключатся спирали накала.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
