Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Содержание

Как выбрать амортизаторы

Выбор амортизаторов зависит от марки автомобиля, поскольку не каждая делать подойдет по техническим характеристикам и параметрам.

В случае если вопрос приобретения демпфера возник впервые, необходимо проконсультироваться у специалистов в магазинах автозапчастей, где помогут подобрать нужную модель по каталогу.

Выбор следует делать исходя из целесообразности использования тех или иных амортизаторов для конкретного автомобиля, потому что неправильно подобранные модели могут принести вред прочим системам транспортного средства

Немаловажно учитывать цену детали, которая должна быть оптимальной

Лучшие газовые амортизаторы

Амортизаторы «Hola GRide»

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Сравнительно новые амортизаторы на рынке среди газовых, проявили себя как качественные новички среди аналогичных амортизаторов.

Преимущества:

  1. Продаются по приемлемой цене.
  2. Встроенные износостойкие сальники.
  3. Имеет длительный срок эксплуатации.
  4. Работают по системе сжатия-разжатия и имеют качественную смазку.

Недостатки:

  1. Имеют минимальную жесткость.

Амортизаторы «Tokico»

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Данные детали относятся к премиальному виду, так как имеют потрясающее качество и достойные характеристики.

Преимущества:

  1. Имеют встроенный поршневой механизм.
  2. Рассчитаны для быстрой и комфортной езды.
  3. Используется для легковых автомобилей, грузовых и внедорожников.
  4. Обширные возможности настроек под индивидуальные характеристики автомобиля.
  5. Приспособлены для динамичного хода автомобиля.

Недостатки:

  1. Редко встретишь на авторынке.
  2. Создается повышенная жесткость.

Амортизаторы » Fenox»

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Качественные газовые детали от белорусского производителя.

Преимущества:

  1. Имеют хромированный шток.
  2. Создана качественная система клапанов.
  3. Устойчивы к минусовым температурам до -40 градусов.
  4. Встроен самоочищающийся сальник.
  5. Срок эксплуатации амортизаторов составляет 80000 км.

Недостатки:

  1. Встречается заводской брак.
  2. После длительного срока эксплуатации громко стучат.

Лучшие американские амортизаторы

Американские производители не зря имеют высокие оценки от специалистов. Продукция брендов конкурентноспособная, качественная, заслужила доверие годами добросовестной работы.

Monroe

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Крупнейший мировой производитель амортизаторов, принадлежащий Tenneco Inc. (Иллиноис). Четыре завода, расположенные в Англии, Бельгии и Испании, ежедневно выпускают 90 тыс. изделий, 2/3 которых идут на конвейеры, 1/3 – на рынок запасных частей.

Товарный ряд компании широк, качество продукции стабильно высокое. Monroe – одна из немногих фирм, которая может произвести амортизатор для автомобиля любой марки.

Потребитель может выбрать запчасть на свой вкус: износоустойчивые и жесткие модели для продолжительной городской езды, варианты для экстремальных условий с высокой устойчивостью и минимальными колебаниями, дорогие модели с пятилетней гарантией. Стоимость запчасти находится в ценовой категории выше среднего, но выглядит привлекательно, учитывая характеристики бренда.

Rancho

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Компания Rancho входит в концерн Теннеко, как и Monroe, поэтому производство амортизаторов, деталей подвески и рулевого управления, а также составляющих автотюнинга осуществляется на заводе в Небраске.

Компания специализируется на деталях для внедорожников. Амортизаторы от Rancho имеют двухконтурную конструкцию, датчики, следящие за скоростью штока, пять ступеней жесткости, детали с тефлоновым покрытием. Стоимость высокая.

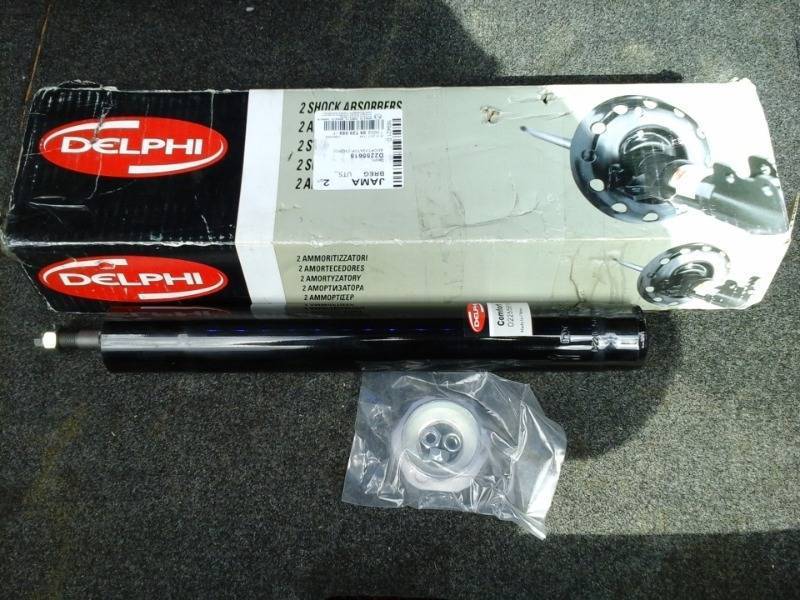

Delphi

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Компания с огромным ассортиментом товаров. Кроме амортизаторов, Delphi производит и реализует датчики, детали рулевого управления, насосы, фильтры и т.д. Компания известна приемлемыми ценами и средне-высоким качеством исполнения.

Прочная конструкция рабочей трубы двухтрубных демпфирующих устройств Delphi призвана защищать цилиндр от повреждений извне. Амортизатор относится к газовым и содержит газ под давлением, также обладает повышенной теплостойкостью и более точной работой клапанов. Однотрубные модели разработаны для авто люкс-класса и машин повышенной проходимости.

ACDelco

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Бренд General Motors. Компания занимается производством запчастей для авто GM, их обслуживанием и ремонтом. Ассортимент обширен: фильтры, подшипники, насосы, амортизаторы, элементы ходовки, тормоза, ремни и пр.

Двухтрубные газовые демпферные устройства имеют хромированный (защищенный от коррозии) шток, бесшовный рабочий цилиндр, прочный поршневой клапан. Гарантия на продукцию ACDelco составляет 12 месяцев.

Газонаполненный амортизатор

Газонаполненные амортизаторы, в отличие от гидравлических, конструктивно выполняются однотрубными. Если в гидравлическом двухтрубном амортизаторе рабочая жидкость находится в непосредственном контакте с воздухом, то в газонаполненном амортизаторе (рис. 2) рабочая жидкость изолирована от воздуха плавающим поршнем 8 с уплотнителем 9. Таким образом, корпус 7 в нижней части заполнен рабочей жидкостью 5, а в верхней части – газом 6.Давление газа в верхней полости – 0,6…0,8 МПа.

Иногда газонаполненные амортизаторы называют газовыми, что не совсем правильно, поскольку основным рабочим телом в них является не газ, а жидкость. Сжатие газа в таких амортизаторах направлено лишь на компенсацию объема цилиндра, который вытесняется поршневым штоком. В качестве газа для газонаполненных амортизаторов чаще всего используется нейтральный азот, который закачивается под давлением.

Поршень 12 закреплен на штоке гайкой 10. В поршне выполнены каналы 11 переменного сечения, а на его цилиндрической поверхности имеются щели. Каналы 11 перекрыты дисками 13, соприкасающимися с шайбой 15, образуя клапан.Герметичность штока и корпуса обеспечивается уплотнительным узлом, в который входят резиновая шайба 3, уплотнительная манжета 1, направляющая 17 штока, фасонная шайба 4 и запорное кольцо 2.

Жидкость под давлением омывает резиновую шайбу 3 и уплотнительную манжету 1 и прижимает их к корпусу 7 и штоку 16.

При ходе сжатия (рис. 2, б) под давлением над поршнем диски 13 отжимаются от шайбы 15, и рабочая жидкость через звездообразные вырезы в дроссельной шайбе перетекает в надпоршневую полость.

При малых скоростях перемещения поршня диски 13 занимают первоначальное положение, и рабочая жидкость проходит в основном через зазор между поршнем и цилиндром. Таким образом, один клапан работает попеременно на сжатие и на отбой.

При резких перемещениях поршня гашение происходит в основном за счет газовой подушки. Так, при ходе сжатия плавающий поршень 8 сжимает газ 6 и компенсирует изменение объема рабочей жидкости в рабочей полости амортизатора из-за входа в нее штока.При ходе отбоя давление сжатого газа перемещает плавающий поршень 8 вниз, компенсируя изменение объема рабочей жидкости вследствие выхода штока 16 из цилиндра амортизатора.

Рабочие жидкости, применяемые в качестве рабочего тела в газонаполненных амортизаторах, аналогичны жидкостям, применяемым в гидравлических телескопических амортизаторах.

Как выбрать амортизатор для автомобиля

Чтобы составить рейтинг наиболее удачных демпферных устройств, был рассмотрен модельный ряд всех ведущих компаний мира. Совместно с представителями экспертной группы Info-Parts проанализированы запросы и пожелания отечественных автовладельцев. Учтены рекомендации профессиональных механиков СТО.

Представляем лучшие 14 моделей, произведенных компаниями по всему миру. Что учитывалось при отборе в первую очередь?

  • Тип. Масляный или газовый;
  • Соответствие требованиям агентств по техническому регулированию и метрологии;
  • Стандарты и их экспертные оценки;
  • Анализ особенностей эксплуатации;
  • Рекомендации автопроизводителя;
  • Демпферы для разных типов вождения;
  • Финансовые возможности потребителя.
Популярные статьи  Инструкция как пользоваться коробкой-автомат (АКПП)

Лучшие производители поршней

Принцип работы передних стоек

Пружина

Пружина — это деталь, которая гасит колебания, вибрацию путям сжимания и разжимания длины конструкции.

Материал пружины должен соответствовать значениям определенных допустимых колебаний.

Один конец пружины устанавливают в посадочное место для нее — чаша стойки. Второй конец упирается в пятачок кузова авто. А между кузовов и пружиной устанавливается резиновая проставка.

Особенности стойки:
  • двухкамерный цилиндр заполненный жидкостью или газом, в котором ходит шток с закрепленным на нем поршнем;
  • жидкость или газ циркулирует в двух камерах цилиндра.

Амортизатор служит буферным элементом. Он должен гасить удары пружины. В амортизаторе должно быть создано давление, которое может поглощать энергию ударов пружины. Снижение давления происходит за счет клапана на поршне. Клапан автоматический открывается и закрывается в зависимости от частоты и силы колебаний.

Различия и особенности амортизаторов масляные или газовые (газомаслянные)

Внимательные уже обратили внимание на то, что мы рассказали и о масляных и газовых амортизаторах, но ничего не упомянули о газомаслянных. И это верно, если стремиться до конца к четкой определенности, то фактически здесь мы немного слукавили

Ведь газомаслянный амортизатор фактически и является газовым. Чисто газовых амортизаторов не бывает, а бывают со смешанным видом среды с газом и маслом. Кто-то их называет газовыми амортизаторами, а кто-то газомасляными, но по большому счету, это одно и тоже. Вот теперь, когда мы немного узнали о газовых и масляных амортизаторах можно сделать и определенные выводы. Многие уже способны их сделать и без нас, но мы все же хотели бы логически завершить нашу статью. Итак, масляные амортизаторы, как мы уже все поняли, более жесткие, так как имеют в своем составе лишь одну рабочую среду – масло (жидкость). Масло это жидкость и как все жидкости практически несжимаемо, в итоге, ход и усилие амортизатора будет зависеть только от расхода среды, через обратные клапаны в поршне цилиндра амортизатора. Масляный амортизатор будет более жесткий и менее инерционный в отношении его перемещения. Газовые амортизаторы будут мягче, так как вторая рабочая среда амортизатора – газ, сама по себе сжимаема, хоть и находится под давлением. В итоге, она также будет участвовать и в плавности хода и в усилии на штоке амортизатора. То есть амортизатор получиться более мягкий и более инерционный в отношении перемещения штока. Самой главной особенностью газового амортизатора будет его возможность изменять свойства в зависимости от дороги, за счет газовой камеры, то есть, как мы уже говорили, проявлять свою нелинейность при работе. Если так можно сказать, то газовый амортизатор будет более эластичен, так при проезде неровностей будет более мягок, но при значительных перемещениях штока, будет резко увеличивать свою жесткость. Именно широкий и при этом изменяющийся диапазон работы газового амортизатора является его самым большим плюсом.

Несмотря на все что мы писали выше, стоит сказать, что производители амортизаторов все делают иначе. Газовые амортизаторы получаются более жесткими, а маслянные более мягкими. Все это связано с настройками клапанов, объемами камер в амортизаторе и другими конструктивными особенностями.

Однотрубные амортизаторы. Конструкция и принцип действия

Конструкция однотрубных амортизаторов несколько отличается, и они все делаются газовыми. Особенностью их является отсутствие внутреннего рабочего цилиндра – корпус амортизатора им и является. Внутри на штоке так же имеется поршень, но на нем уже размещены оба клапана – и прямого и обратного хода.

Также в конструкцию входит еще один поршень-поплавок, ни с чем не связанный, в его задачу входит разделение масла и газа, который находится внизу цилиндра.

Вся верхняя полость до поршня поплавка заполнена маслом, а нижняя – газом, причем с высоким давлением.

Видео: Как определить разборный или нет амортизатор стойка

Работа данного амортизатора такова: при сжатии, когда колесо движется вверх, шток с поршнем движется вниз – часть масла перетекает в надпоршневое пространство, остаток же смещается вниз, толкая поршень-поплавок и газ сжимается. При движении колеса вниз – производится обратное действие.

Из-за отсутствия внутри дополнительного резервуара, в однотрубном амортизаторе охлаждение масла происходит более эффективно, а отсутствие свободного пространства, поскольку все оно до поршня-поплавка заполнено маслом, исключает вспенивание.

Но имеется и отрицательное качество в работе амортизатора такой конструкции – при возвратно-поступательном движении штока с поршнем, с постоянным воздействием масла на газ, которое заставляет его постоянно сжиматься и разжиматься, происходит нагрев газа, сопровождающееся увеличением его объема и как следствие – давления. В итоге при активной работе амортизатора жесткость его возрастает из-за увеличивающегося давления внутри амортизатора.

Устройство амортизатора

Амортизатор состоит из стального резервуара 4 (29), соединенного сваркой с нижней монтажной проушиной 1; внутри резервуара свободно помещен рабочий цилиндр 13 (30), изготовленный из стальной трубы. Снизу в рабочий цилиндр запрессован (до упора в торец) клапан сжатия, который состоит из корпуса 2, вставленного в него клапана 39 с пружиной 40 и седла 3 клапана. Седло клапана ввертывается в корпус; его положение подбирается заранее по заданной гидравлической характеристике клапана сжатия, а затем контрится ограничительной гайкой 38, которая, в свою очередь, имеет буртик, служащий упором пружинной звездочки 6, поджимающей к плоскости клапана сжатия тарелку 5 впускного клапана.

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Шток 14 (23) изготовлен из углеродистой стали. Рабочая поверхность штока 14 переднего амортизатора покрыта слоем хрома и отполирована. Шток 23 заднего амортизатора отполирован без покрытия слоем хрома. На верхнем конце штока 14 переднего амортизатора прорезана выточка под замковое кольцо 20, которое фиксирует упорное кольцо 21.

Рекомендуем: Как определить, какой расход масла в двигателе считается нормальным?

Верхний конец штока 23 заднего амортизатора приварен контактной сваркой к верхней монтажной проушине 22, а к фланцу проушины приварен кожух 28, защищающий шток и сальники от прямого попадания грязи и влаги. На нижнем конце штока гайкой 37 укреплен поршень 32 с деталями клапана отдачи и перепускного клапана.

Клапан отдачи включает дроссельный диск 10 (33), перекрывающий восемь отверстии поршня, расположенных по окружности ближе к его оси, диск 9, набор тонких регулировочных шайб 35, тарелку 31, тарированную пружину 8 (36), гайку 37, завернутую До упора, и комплект регулировочных шайб 7.

Перепускной клапан состоит из ограничительной тарелки 12 с шайбой, пружинной звездочки 11 и тарелки 31, закрывающей перепускные отверстия поршня, расположенные по окружности дальше от его оси.

Сверху рабочий цилиндр закрыт направляющей 15 штока, изготовленной из цинкового сплава. Внутри направляющей помещена металлокерамическая втулка, по которой перемещается шток. Войлочный сальник 26, расположенный под гайкой резервуара, защищает внутреннюю полость от проникновения грязи, а внутренний резиновый сальник 27, установленный в обойме 19 и поджимаемый пружиной 16 через обойму 18, препятствует выходу жидкости из амортизатора. Для уплотнения резервуара между обоймой и направляющей штока размещен уплотняющий сальник 17, который сжимается через фибровую шайбу 25 при завертывании гайки 24.

Популярные статьи  Гул и вой в коробке передач: механика и  автомат

2 Tokico

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Менее распространённые, нежели Kayaba, но более мягкие по восприятию, амортизаторы Tokico нельзя назвать очень популярными. Компания насчитывает всего два завода-изготовителя: один из них находится непосредственно в Японии, а другой базируется в Таиланде. Но качество производства и в том, и в другом случае отменное, что нетипично для большинства американских и европейских заводов. Лишь пятая часть экспортируемых японских автомобилей имеют эту чудесную подвеску – это тренд года «Тойота Камри», более тяжёлая «Тойота RAV-4» и практически все авто марки «Лексус», в которых ставка делается и на скорость, и на комфорт.

Кроме того, амортизаторы встречаются на некоторых американских машинах (как правило, это модели марки «Форд») и продукции китайского автопрома – «Джили», «Черри» и (сомнительная информация) «Лифан». Остальной рынок отдан более популярной Kayaba

Однако у Tokico есть одно очень важное преимущество перед своим извечным конкурентом – демпферы этой фирмы подделывают гораздо меньше

Назначение стоек амортизаторов

В строение подвески автомобиля амортизационные стойки — один из главных элементов. Без них машина будет чувствовать каждые кочки и будет ехать как трактор «Беларус». Поэтому водители тракторов прыгают на сидении, потому там нет амортизаторов.

Передняя стойка выполняет следующие функции:
  1. Удерживает вес транспортного средства в равновесии.
  2. Передает силу сцепления с дорожным покрытием на кузов авто.
  3. Удерживает кузов в заданных пределах по отношению к колесам.
  4. Препятствует сильному крену (наклону).
  5. Принимает и гасит боковые нагрузки.

Стойки примерно в 10 раз стоят дороже, чем сами амортизаторы.

Ремонт амортизатора с помощью ремкомплекта

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Сразу следует сказать, что отремонтировать можно только двухтрубные амортизаторы.

Для ремонта вам понадобится:

  • Ремкомплект амортизатора;
  • Масло для автоматических КПП;
  • Специальный ключ для верхней крышки амортизатора;
  • Много чистой ветоши;
  • Обезжиривающий состав (очиститель тормозов).

Все это вы можете приобрести в автомагазине.

Для проведения процедуры ремонта амортизатора нужно поддерживать максимальную чистоту на рабочем месте. Даже самая маленькая песчинка, попавшая внутрь амортизатора, может вывести его из строя.

Для начала следует снять амортизатор с автомобиля и очистить его корпус. После этого открутить верхнюю крышку амортизатора и разобрать его. Для пущей надежности записывайте или фотографируйте взаимное расположение деталей амортизатора. Затем, отмойте от старого масла и обезжирьте все металлические части амортизатора. Замените все резинки в амортизаторе новыми из ремкомплекта. Залейте в амортизатор новое масло и закрутите крышку. После этого следует прокачать амортизатор, для этого установите амортизатор вертикально штоком вверх и несколько раз плавно надавите на шток.

После этих процедур амортизатор готов к установке на автомобиль.

Классификация амортизаторов

Двухтрубный амортизатор

Двухтрубный амортизатор состоит из соосных цилиндров, один из которых помещен внутри другого. Шток с поршнем перемещается во внутренней полости – рабочей камере. Она сообщается с внешней, частично заполненной воздухом либо азотом через донный клапан. Камера, заполненная газом, предназначена для компенсации объема жидкости при погружении штока.

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов
Схема двухтрубного амортизатора

Преимущества:

  • простая конструкция и невысокая стоимость изготовления;
  • небольшая длина;
  • малое внутреннее давление (при утечках небольшого количества масла через сальник рабочие характеристики сохраняются);
  • мягкое демпфирование ударов подвески;
  • лучшая устойчивость к механическим повреждениям.

Недостатки:

  • вспенивание масла после длительной работы и, как следствие, снижение эффективности демпфирования;
  • недостаточно эффективное охлаждение;
  • установка, хранение и транспортировка амортизатора производится только в одном положении – штоком вверх.

Двухтрубную конструкцию могут иметь как передние, так и задние амортизаторы. Но все же в большинстве случаев на современных автомобилях двухтрубные амортизаторы устанавливаются на заднюю ось.

Однотрубный амортизатор

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов
Схема однотрубного амортизатора Однотрубные амортизаторы являются газонаполненными. В их конструкции предусмотрен только один цилиндр, в нижней части которого расположена камера, заполненная газом под давлением 2…3 МПа. Данная камера отделена от жидкости специальным плавающим поршнем и предназначена для компенсации объема жидкости при сжатии амортизатора. Благодаря тому, что газ постоянно поджимает жидкость в рабочей камере, при высокочастотном режиме работы амортизатора предотвращается эффект вспенивания масла (эмульсирование), а также появляется возможность его установки в любом положении.

Преимущества:

  • лучшее демпфирование и стабильность;
  • улучшенное охлаждение по сравнению с двухтрубной системой;
  • возможность установки амортизатора в любом положении.

Недостатки:

  • большая длина амортизатора;
  • низкая устойчивость к механическим воздействиям;
  • высокая стоимость изготовления по причине применения более качественных уплотнений и материалов для корпуса.

Однотрубные газонаполненные амортизаторы способны выдерживать серьезные нагрузки без потери рабочих свойств. В основном, они применяются в качестве передних амортизаторов.

Регулируемые амортизаторы с клапаном переменного сечения

Адаптивные (или регулируемые) амортизаторы предполагают возможность изменения демпфирующих свойств (коэффициента демпфирования). Амортизаторы оснащаются электромагнитным клапаном, сечение которого изменяется под воздействием электрического сигнала. Уменьшение сечения затрудняет прохождение жидкости через клапан, увеличивая жесткость амортизатора. Увеличение же сечения клапана, наоборот, делает его более мягким.

Адаптивные амортизаторы с магнитореологической жидкостью

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов
Схема действия магнитореологической жидкости Регулируемые амортизаторы данного типа заполнены жидкостью с включением металлических частиц. Такое масло меняет структуру под воздействием магнитного поля, которое создается при помощи катушек, встроенных в поршень амортизатора. Благодаря магнитореологической жидкости магнитные амортизаторы изменяют характеристики жесткости за доли секунды. Преимущество адаптивных амортизаторов заключается в возможности изменения характеристики подвески в соответствии с текущими условиями движения: более жесткая подвеска улучшит управляемость и устойчивость автомобиля, а более мягкая повысит комфорт передвижения. Основной недостаток адаптивного амортизатора: высокая стоимость его изготовления.

Спортивные амортизаторы

Спортивные амортизаторы предназначены для работы в условиях экстремальных нагрузок. Их отличает повышенная жесткость и стабильность, обеспечивающие лучшую управляемость автомобиля.

Признаки неисправного амортизатора

Любой амортизатор имеет свой ресурс. Иногда удается обойтись ремонтом отдельных элементов, но в большинстве случаев меняется весь механизм целиком.

Благо это не самая дорогая деталь автомобиля. Чтобы понять, что с демпфером что-то не так, заглядывать под машину вовсе не обязательно.

Достаточно «прислушаться» к таким признакам:

  • Авто начинает раскачиваться даже на идеально ровной дороге;
  • Кочки отдаются в руль;
  • Сильный крен на поворотах даже на малых скоростях;
  • Во время езды слышны непонятные стуки в области стоек;
  • Авто не держится заданной колеи;
  • Во время разгона и торможения присутствует сильная раскачка;
  • Увеличился тормозной путь;
  • Отмечается быстрый износ резины.

Обычно, чтобы обнаружить неисправный амортизатор достаточно визуального осмотра. Практически все поломки сопровождаются разгерметизацией и течью демпфирующей жидкости.

Наиболее частые поломки — это:

  • Деформация отбойника;
  • Протечка сальника;
  • Износ поршня;
  • Искривление штока;
  • Разгерметизация, уменьшение объема рабочей жидкости.

Большинство поломок, кстати, возникают из-за некачественной установки, вроде плохо затянутых гаек, отсутствия пыльников, механического повреждения штока и пр.

Двухтрубные амортизаторы. Конструкция, принцип действия

Двухтрубные амортизаторы производятся как масляные, так и газомасляные. Внутри такого корпуса установлен резервуар, который является рабочим цилиндром. Между корпусом и этим цилиндром имеется небольшое расстояние.

В нижней части цилиндра установлен перепускной клапан, который называется клапаном прямого хода. В этот цилиндр помещен шток с поршнем на конце. В поршне проделаны отверстия, которые являются клапаном обратного хода. Вся внутренняя полость рабочего цилиндра заполнена маслом.

Популярные статьи  Переделка инжекторного двигателя в карбюраторный мотор

Автомобильные амортизаторы передние и задние: устройство амортизатора, принцип работы, выбор амортизаторов

Работает этот амортизатор так: при движении колеса вверх, когда производится разгибание рессоры или сжатие пружины, шток начинает перемещаться вниз – при этом поршень давит на масло, часть его уходит через клапан прямого хода в пространство между стенками корпуса и рабочего цилиндра, а часть через клапан обратного хода переходит в надпоршневое пространство. Поскольку пропускная способность клапанов незначительная, то в подпоршневом пространстве создается избыточное давление, которое является противодействием инерции пружинистых элементов.

При возврате рессоры или пружины в исходное положение – происходит обратное действие – поршень движется вверх, часть масла переходит из надпоршневого пространства в подпоршневое, а часть возвращается из пространства между стенками. Таким образом гасятся все колебательные движения пружинистых элементов.

В масляном амортизаторе все внутренние полости не полностью заполнены маслом, поскольку требуется определенное место для вытеснения масла при работе. То есть часть пространства заполняет воздух. В этом и кроется основной недостаток этих амортизаторов. Масло при работе нагревается, что приводит к снижению его вязкости, а затем и вспениванию масла. Эти эффекты связаны с тем, что охлаждение двухтрубного амортизатора затруднено, и приводят они к ухудшению его работы.

Частично данная проблема устранена в газомасляных амортизаторах. В них свободное пространство заполнено не воздухом, а газом (зачастую использую азот), причем он находится под давлением. Избыточное давление газа приводит к тому, что масло не может вспениться, но нагрев масла и потерю вязкости устранить так и не удалось.

Различия и особенности амортизаторов масляные или газовые

Нефтяные и газовые амортизаторы отличаются в основном своей конструкцией. Если вы не уверены, какой тип элемента имеется в автомобиле, снимите его с автомобиля и удерживайте в том положении, в котором он находится в автомобиле. Теперь просто сожмите амортизатор и отпустите, а затем наблюдайте, как ведет себя шток поршня.

В случае газового амортизатора мы имеем дело с однотрубной конструкцией, в которой нет компенсационного бака. В нижней части амортизатора находится сжатый газ, который отделен от масла поршнем. При сжатии газового амортизатора давление увеличивается, что проявляется в нисходящем движении поршня. Поршневой шток скользит в рабочую камеру.

После отпускания амортизатора происходит так называемый отскок, при котором поршень движется вверх. Как следствие, давление масла над поршнем увеличивается, и жидкость снова проходит через клапаны и каналы.

В случае масляного амортизатора мы имеем дело с двухтрубной конструкцией. Когда амортизатор сжимается, масло стекает в пространство над поршнем, что означает, что количество пространства в цилиндре, предназначенном для жидкости, ограничено. Поэтому он вдавливается в расширительный бак.

Во время отскока шток поршня вытягивается из цилиндра, а давление масла над поршнем увеличивается. Жидкость, скопившаяся в расширительном баке, течет, уравновешивая объем штока поршня, который выскальзывает из рабочего цилиндра.

Поэтому основным отличием между масляными амортизаторами и нефтегазовыми (газовыми) амортизаторами является компенсационная камера. В первом случае она открыта, а во втором типе система глушителей закрыта.

Однако, если мы все еще не знаем, как распознать газовый и масляный амортизаторы, мы должны пойти в автомобильную мастерскую, где специалист может легко указать, какая модель элемента находится в нашем автомобиле. Таким образом, вы обязательно избежите неудач с неправильным выбором амортизатора.

Признаки износа амортизаторов

Определить неисправности амортизаторов разных типов можно как по поведению машины в дороге, так и при выполнении внешнего осмотра

В первом случае обращайте внимание на следующие моменты:

  • Появление раскачки в продольной плоскости при резком торможении или активном ускорении.
  • Увеличились крены при прохождении поворотов, стала ощущаться поперечная раскачка.
  • Значительно увеличился тормозной путь, что также связано с продольной раскачкой. В этом случае амортизатор не демпфирует неровности, в результате чего машина периодически поднимает и опускает переднюю часть кузова. Это приводит к ухудшению сцепления колес с поверхностью, что вызывает снижение эффективности тормозной системы.
  • Машина стала хуже держать дорогу, ее постоянно уводит в сторону.
  • Появилась вибрация, тряска, повысилась чувствительность к ямам и выбоинам, увеличился износ резины.

Стоит отметить, что появление таких признаков может свидетельствовать и о наличии проблем с другими элементами подвески. По этой причине обязательно осмотрите сами амортизаторы. Основные признаки повреждений:

  • Появление потеков маска на корпусе амортизационной стойки.
  • Явно заметные повреждения штока, корпуса устройства.
  • Увеличившийся износ или разрушение сайлентблоков.

При обнаружении подобных проблем задумайтесь о необходимости замены, ведь от состояния амортизаторов во многом зависит безопасность поездки.

Диагностика амортизаторов

Поскольку вечного не бывает ничего, подвержены износу и амортизаторы. Это явление водителю следует вовремя диагностировать. Как известно, замену потерявших должную функциональность амортизаторов нужно производить сразу же по выявлению. Причем наиболее эффективной является комплексная замена А: попарно на каждой оси — и на передней, и на задней. Ведь наивно ожидать после неполной замены амортизаторов идеального демпфирования.

Впрочем, одного лишь этого также недостаточно. Следует диагностировать весь комплекс устройств автомобиля, задействованных при демпфировании. Ведь нормальная эксплуатация амортизаторов возможна при исправных резинометаллических элементах (шарнирах и буферах сжатия), неизношенных пружинах и рессорах. Техобслуживание всех вышеупомянутых частей и механизмов приведет к снижению нагрузки на амортизаторы.

Предназначение передних стоек

Любой вид упругого металла, из которого выполнена пружина, в процессе воздействия на на нее того или иного механического фактора образует автоматические остаточные колебания, которые доставляют серьезный дискомфорт пассажирам и водителю. Именно для гашения подобной тряски и колебаний был разработан и повсеместно применяется амортизатор. Он может полностью преобразовать резкие толчки в практически незаметные мягкие колебания.

Амортизационные стойки играют главную роль в строении всей подвески машины. За счет относительно небольшого размера и легкости обслуживания производитель выпускает конструкции по минимальным стоимостным показателям.

Благодаря небольшим габаритам стойки занимают минимально количество свободного пространства. За счет этого можно без проблем размещать дополнительные рычаги и иные конструкционные элементы, которые в состоянии сделать поездку максимально комфортной.

Одновременно с повышением уровня комфорта передняя амортизационная стойка, предназначена для выполнения следующих функций:

  • удержание массы транспортного средства;
  • передача силы сцепления с асфальтовым покрытием на кузов;
  • поддержка оптимального положения кузова по отношению к автомобильным колесам;
  • устранение лишнего крена;
  • принятие на себя серьезных боковых нагрузок.

Цена стоек на порядок выше по сравнению с самими амортизаторами. Причина — в более сложной конструкции, а также в том, что при производстве используются высокого качества материалы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
