Что значит объем двигателя

Объём двигателя. Что такое полезные литры?

Одной из первых характеристик для каждого автомобиля производители пишут объём двигателя.

Мы привыкли называть моторы «полуторалитровыми», «двухлитровыми» или «трехлитровыми», имея в виду именно этот показатель. Однако не для всех начинающих автовладельцев понятно, что именно понимается под «объёмом двигателя?»

Из этой статьи вы узнаете:

Из чего складывается полезный объём двигателя

Двигатель, а точнее, его блок, состоит из нескольких цилиндров. Чаще всего их четыре, реже — шесть или восемь, а в больших внедорожниках и автомобилях премиум-класса может быть и десять и двенадцать. Иногда встречаются двигатели с тремя или пятью цилиндрами.

Сумма объемов этих цилиндров и составляет рабочий объем двигателя. В свою очередь, объем каждого цилиндра (если точнее, то объем камеры сгорания цилиндра) – это объём пространства между крайними положениями поршня (нижней и верхней мертвыми точками). Расположение цилиндров роли не играет.

Объём цилиндра очень редко когда бывает кратным целому числу, обычно он составляет 0.398л, или 0.579л и т.д. Из-за этого общий объём двигателя так же почти никогда не бывает кратным целому числу, а двигатели привычного объёма 1.6 литра на самом деле являются двигателем с объёмом 1.598 л, двухлитровые – 1.988 л и т.д.

Объём и расход топлива

Камера сгорания – это замкнутое пространство цилиндра, с одной стороны которого – неподвижный блок с клапанами, с другой – подвижный поршень. Через клапана в цилиндр поступает смесь топлива и воздуха и в нужный момент воспламеняется, толкая поршень. Получившаяся в результате сгорания смеси энергия передается с поршня на коленвал и его маховик, дальше посредством трансмиссии – на колеса. ?? так происходит несколько тысяч раз в минуту.

Казалось бы, логично предположить прямую зависимость расхода топлива и мощности двигателя от его объема — чем больше топливо-воздушной смеси можно закачать в цилиндры – тем более мощный двигатель можно получить. В прошлом веке это приблизительно так и было.

Сегодня – век современных технологий, и не стоит удивляться, что некоторые двухлитровые моторы имеют меньший расход топлива, чем некоторые 1,5-литровые. Безусловно, связь между объемом и расходом с мощностью осталась, но на эту прямую связь теперь оказывают влияние множество других факторов.

Например, при одном и том же объеме четырех цилиндров 16-клапанный двигатель будет мощнее и экономичнее, чем 8-клапанный, благодаря более оптимальному процессу закачки топливо-воздушной смеси и удаления отработавших газов.

В свою очередь, инжекторный двигатель будет заметно мощнее и экономичнее карбюраторного, потому что процессами сгорания топлива в инжекторе управляет электроника.

Так же расход двух двигателей одинакового объёма может сильно отличаться в зависимости от настроек системы впрыска, наличия всевозможных систем, уменьшающих загрязнение выбросов двигателя и наличия ряда других показателей, включая тип трансмиссии и стиль вождения конкретного водителя.

Объём и крутящий момент двигателя

Стоит отметить, что объем двигателя напрямую влияет на один их важнейших параметров – крутящий момент. Да, можно и литровый двигатель раскрутить при помощи турбины, четырех клапанов на цилиндр и современной системы впрыска, сняв с этого мотора трехзначное количество лошадиных сил при 6000-7000 оборотов в минуту. Но двухлитровый дизель на 1500 оборотов будет тянуть гораздо сильнее.

Поэтому малолитражные двигатели вполне уместны на автомобилях гольф-класса, но совершенно неприемлемы в тяжелых седанах бизнес-класса, пикапах или минивэнах.

Объём и ресурс

Есть еще один немаловажный показатель, который напрямую зависит от объема двигателя – это его ресурс. Если взять мотор объемом 1,3 литра мощностью 130 сил и такой же по мощности двухлитровый.

При прочих равных условиях второй прослужит заметно дольше, потому что из 1,3-литрового эти силы приходится «выжимать» всевозможными технологиями в ущерб его ресурсу, в то время, как для двухлитрового это его естественная мощность.

Таким образом, общий мировой тренд к уменьшению объёма двигателей с одновременным повышением их мощности, которого придерживаются практически все автопроизводители, неизбежно ведёт к уменьшению ресурса и снижению общего срока эксплуатации автомобиля, что, разумеется, в конечном итоге сказывается на кошельке покупателей.

vibiraem-avto.ru

Классификация автомобилей с учетом объема двигателя

Так как не существует транспорта, который соответствовал бы запросам всех автомобилистов, производители создают моторы с разными характеристиками. Каждый, исходя из своих предпочтений, подбирает определенную модификацию.

По литражу двигателя все автомобили делятся на четыре класса:

Микролитражные – машины с мотором, объем которых не превышает 1,1 литра. Например, среди таких транспортных средств CITROEN C1 и FIAT 500C.

Что значит объем двигателя

Малолитражные – авто, объем двс которых варьируется от 1,2 до 1,7 л. Такие машины пользуются популярностью среди тех, кому важен минимальный показатель расхода со средней производительностью. Представителями такого класса является DAIHATSU COPEN 2002-2012 и CITROEN BERLINGO VAN.

Что значит объем двигателя

Среднелитражные – силовой агрегат в таких автомобилях имеет объем от 1,8 до 3,5 л. В этот класс входят такие модели, как BUICK REGAL TOURX и LAND ROVER RANGE ROVER EVOQUE.

Что значит объем двигателя

Крупнолитражные – в таких авто объем двс будет больше 3,5л. Среди представителей данного класса: ASTON MARTIN VANQUISH VOLANTE 2013, CHEVROLET CAMARO 2021 и BENTLEY CONTINENTAL GT CONVERTABLE.

Что значит объем двигателя

Данная классификация действует в случае бензиновых агрегатов. Часто в описании характеристик можно встретить несколько иную маркировку:

B – компактные машины с литражом 1,0 – 1,6. Чаще всего это бюджетные варианты, такие как SKODA FABIA.

Что значит объем двигателя

C – в данную категорию входят модели, сочетающие в себе среднюю цену, неплохую производительность, практичность и презентабельный внешний вид. Моторы в них будут объемом от 1,4 до 2,0 литров. Представителем данного класса является SKODA OCTAVIA 4.

Что значит объем двигателя

D – чаще всего такими автомобилями пользуются деловые люди и семьи. В машинах мотор будет объемом в 1,6-2,5 литра. Список моделей в этом классе не короче, чем в предыдущем сегменте. Один из таких автомобилей — VOLKSWAGEN PASSAT.

Что значит объем двигателя

E – транспортные средства бизнес-класса. ДВС в таких моделях чаще всего объемом в 2,0 л. и больше. Примером таких авто является AUDI А6 2021.

Популярные статьи  Дата производства шины: на что влияет и где смотреть

Что значит объем двигателя

Помимо литража в данной классификации учитываются такие параметры, как целевой сегмент (бюджетная модель, средняя стоимость или премиум), габариты кузова, комплектация систем комфорта. Иногда производители комплектуют малолитражными моторами автомобили среднего и высшего классов, поэтому нельзя сказать, что представленные маркировки имеют жесткие границы.

Когда модель автомобиля стоит между сегментами (например, по техническим характеристикам это класс С, а системы комфорта позволяют отнести авто к классу Е), к букве добавляют «+».

Помимо упомянутой классификации существуют и другие маркировки:

  • J – внедорожники и кроссоверы;
  • M – минивэны и микроавтобусы;
  • S – спортивные модели автомобилей.

Моторы таких автомобилей могут иметь разный объем.

На какие характеристики влияет литраж?

Основной параметр, от которого будет зависеть мощность авто – объем двигателя. Например, если под капотом будет установлена модификация на 1,5 литра и 120 л.с., то аналог с увеличенным объемом до двух литров, естественно, будет мощнее.

Однако не стоит считать литраж единственным фактором, влияющим на мощность. Характеристики мотора могут существенно измениться при наличии турбины, измененных размеров кривошипно-шатунного механизма и системы смены фаз газораспределения .

На что еще влияет объем двигателя?

  • Динамика. Совокупность современных технологий газораспределения и большого объема цилиндров позволяет повысить пиковую скорость авто и сократить время разгона. Эти параметры также могут значительно измениться, если производитель установит в мотор особенные шатуны и коленвал.
  • Стоимость автомобиля. Для моделей с мощным мотором потребуется более надежная коробка передач, улучшенная тормозная система, подвеска, и шины. Это необходимо, потому что водитель будет пытаться использовать весь потенциал транспорта, а значит, машина будет быстро ездить. Изготовление и обслуживание такого транспорта будет дороже.
  • Расход топлива. Машины с 1,5-литровыми силовыми агрегатами в городском режиме расходуют в среднем 6-7 литров на 100км., а среднелитражные – порядка 9-14 л./100км. «Прожорливость» крупнолитражных моделей стартует от показателя в 15 литров. Однако и эти параметры относительны. Так, для динамичной езды на малолитражке водителю придется часто «крутить» мотор на повышенных оборотах, что обязательно приведет к перерасходу топлива. А если машина оснащена кондиционером, то малолитражка будет не менее прожорливой, чем аналог классом выше.

Подробней о связи расхода и объема двс рассказывается в видео:

Как связаны расход топлива и объем двигателя? Watch this video on YouTube

Калькулятор для расчета рабочего объема цилиндров двигателя автомобиля

Формула расчета цилиндра известна еще со школьной программы – объем равен произведению площади основания на высоту. И для того чтобы вычислить объем двигателя автомобиля либо мотоцикла также нужно воспользоваться этими множителями. Рабочий объём любого цилиндра двигателя рассчитывается так:

где,

h — длина хода поршня мм в цилиндре от ВМТ до НМТ (Верхняя и Нижняя мёртвая точки)

r — радиус поршня мм

п — 3,14 не именное число.

Как узнать объем двигателя

Для расчета рабочего объема двигателя вам будет нужно посчитать объем одного цилиндра и затем умножить на их количество у ДВС. И того получается:

Vдвиг = число Пи умножено на квадрат радиуса (диаметр поршня) умноженное на высоту хода и умноженное на кол-во цилиндров.

Поскольку, как правило, параметры поршня везде указываются в миллиметрах, а объем двигателя измеряется в см. куб., то для перевода единиц измерения, результат придется разделить еще на 1000.

Заметьте, что полный объем и рабочий, отличаются, так как поршень имеет выпуклости и выточки под клапана и в него также входить объем камеры сгорания. Поэтому не стоит путать эти два понятия. И чтобы рассчитать реальный (полный) объем цилиндра, нужно суммировать объем камеры и рабочий объем.

Определить объем двигателя можно обычным калькулятором, зная параметры цилиндра и поршня, но посчитать рабочий объем в см³ нашим, в режиме онлайн, будет намного проще и быстрее, тем более, если вам расчеты нужны, дабы узнать мощность двигателя, поскольку эти показатели напрямую зависят друг от друга.

Объем двигателя внутреннего сгорания очень часто также могут называть литражом, поскольку измеряется как в кубических сантиметрах (более точное значение), так и литрах (округленное), 1000 см³ равняется 1 л.

Расчет объема ДВС калькулятором

Чтобы посчитать объем интересующего вас двигателя нужно внести 3 цифры в соответствующие поля, — результат появится автоматически. Все три значения можно посмотреть в паспортных данных автомобиля или тех. характеристиках конкретной детали либо же определить, какой объем поршневой поможет штангенциркуль.

Таким образом, если к примеру у вас получилось что объем равен 1598 см³, то в литрах он будет обозначен как 1,6 л, а если вышло число 2429 см³, то 2,4 литра.

Длинноходный и короткоходный поршень

Также замете, что при одинаковом количестве цилиндров и рабочем объеме двигатели могут иметь разный диаметр цилиндров, ход поршней и мощность таких моторов так же будет разной. Движок с короткоходными поршнями очень прожорлив и имеет малый КПД, но достигает большой мощности на высоких оборотах. А длинноходные стоят там, где нужна тяга и экономичность.

Следовательно, на вопрос «как узнать объем двигателя по лошадиным силам» можно дать твердый ответ – никак. Ведь лошадиные силы хоть и имеют связь с объемом двигателя, но вычислить его по ним не получится, поскольку формула их взаимоотношения еще включает много разных показателей. Так что определить кубические сантиметры двигателя можно исключительно по параметрам поршневой.

Зачем нужно проверять объем двигателя

Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным. Технология изменения объема в большую сторону, дабы нарастить степень сжатия, очень выгодна — ведь порция топливной смеси такая же, а полезной работы больше. Но всему есть свой предел и чрезмерное её увеличение грозит самовоспламенением, вследствие чего происходит детонация, которая не только уменьшает мощность, но и грозит разрушением мотора.

etlib.ru

Зачем нужно проверять объем двигателя

Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным. Технология изменения объема в большую сторону, дабы нарастить степень сжатия, очень выгодна — ведь порция топливной смеси такая же, а полезной работы больше. Но всему есть свой предел и чрезмерное её увеличение грозит самовоспламенением, вследствие чего происходит детонация, которая не только уменьшает мощность, но и грозит разрушением мотора.

Еще больше полезных советов в удобном формате

Я думаю все знают что объем двигателя это не какой то 1,6 или 1,7 а значения между этих значений. Просто обычно округляют в большую сторону.

Популярные статьи  Шкода Октавия А5, стук в правом колесе

Вот я когда собрал дрыгатель выпячивал грудь колесом и думал что у меня объем все таки в реальности перевалил выше отметки 1600 куб.см.

Но посчитав что же получилось немного огорчился. Надо было больше точить (

В общем объем стандартного двигателя ВАЗ 2106 1569 см3.Посчитал свой.

Значит, надо посчитать объем цилиндра когда поршень находится в нижней точке. ну и конечно потом все это умножить на четыре (думаю понятно почему).

Ну в общем диаметр цилиндра у меня 79,4 мм, ход поршня 80 мм.

Для того чтобы посчитать объем цилиндра необходимо умножить площадь основания на высоту.

В общем вот так:r — радиус поршня, т.е. 79,4/2=39,7 ммh — ход поршня, 80 мм

ну и собственно формула:V=(4*3,14*r*r*h)/1000

Короче получилось у меня объем двигателя 1584 куб.см.

Вот так вот. не такая уж и большая разница.

Самую первую сборку двигателя внутреннего сгорания (ДВС) относят к далекому 1885 г. и осуществил ее инженер из Германии Карл Бенц. С того времени инженеры постоянно пытаются улучшить динамику моторов. И всегда на слуху выражение «рабочий объем двигателя», но что такое объем двигателя в реальности и из каких параметров он складывается, знает далеко не каждый.

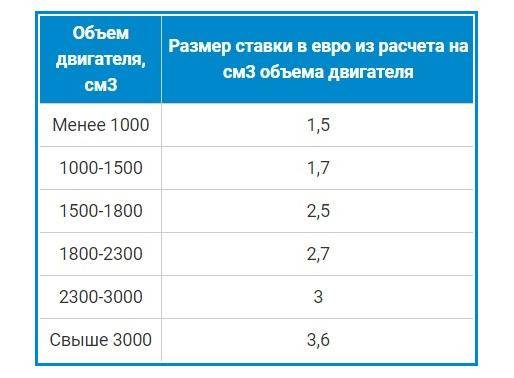

Во многих странах налогообложение автомобилей определяется рабочим объемом их моторов. Например, в Японии владельцы автомобилей «Кei Сar», которые относятся к классу малолитражек и имеют объем мотора 0.66 см кубических, не платят дорожный налог. В некоторых странах мира налоговое законодательство устроено так, что чем больше рабочий объем двигателя, тем выше дорожный налог.

Что касается России, то здесь величину дорожного налога определяет количество лошадиных сил, хотя эти два параметра полностью взаимосвязаны. Из всего вышесказанного можно сделать вывод, что объем двигателя это показатель мощности автомобиля, а так же платежеспособности его владельца.

Такая технология уже используется на некоторых новых внедорожниках американского производства, благодаря которой можно экономить около 20% топливной смеси.

В настоящее время в опытно-экспериментальной стадии используются особые двигатели с механическим изменением рабочего хода поршня. Но ДВС с изменяемым рабочим объемом некоторое время уже используют в качестве лабораторного оборудования, например, при определении октанового числа бензина «моторным методом».

Мощность двигателя

Расчет мощности двигателя автомобиля

5 популярных способа как вычислить мощность двигателя автомобиля используя такие данные как: — обороты двигателя, — объем мотора, — крутящий момент, — эффективное давление в камере сгорания, — расход топлива, — производительность форсунок, — вес машины — время разгона до 100 км.

Каждая из формул, по которой будет производиться расчет мощности двигателя автомобиля довольно относительная и не может со 100% точностью определить реальную лошадиную силу движущую машину. Но произведя подсчеты каждым из приведенных гаражных вариантов, опираясь не те или иные показатели, можно рассчитать, по крайней мене, среднее значение будь-то стоковый или тюнингованный движок, буквально с 10-ти процентной погрешностью. Мощность — энергия, вырабатываемая двигателем, она преобразуется в крутящий момент на выходном валу ДВС. Это не постоянная величина. Рядом со значениями максимальной мощности всегда указываются обороты, при которых можно её достигнуть. Точкой максимума достигается при наибольшем среднее эффективном давлении в цилиндре (зависит от качества наполнения свежей топливной смесью, полноты сгорания и тепловых потерь). Наибольшую мощность современные моторы выдают в среднем при 5500–6500 об/мин. В автомобильной сфере измерять мощность двигателя принято в лошадиных силах. Поэтому поскольку большинство результатов выводятся в киловаттах вам понадобится калькулятор перевода кВт в л.с

Как рассчитать мощность через крутящий момент

Самый простой расчет мощности двигателя авто можно определить по зависимости крутящего момента и оборотов. —Крутящий момент Сила, умноженная на плечо ее приложения, которую может выдать двигатель для преодоления тех или иных сопротивлений движению. Определяет быстроту достижения мотором максимальной мощности. Расчетная формула крутящего момента от объема двигателя: Мкр = VHхPE/0,12566, где VH – рабочий объем двигателя (л), PE – среднее эффективное давление в камере сгорания (бар). —Обороты двигателя — Скорость вращения коленчатого вала. Формула для расчета мощности двигателя внутреннего сгорания автомобиля имеет следующий вид: P = Mкр * n/9549 , где: Mкр – крутящий момент двигателя (Нм), n – обороты коленчатого вала (об./мин.), 9549 – коэффициент, дабы обороты подставлять именно в об/мин, а не косинусами альфа. Поскольку по формуле, результат получим у кВт, то при надобности также можно конвертировать в лошадиные силы или попросту умножать на коэффициент 1,36. Использование данных формул — это самый простой способ перевести крутящий момент в мощность. А дабы не вдаваться во все эти подробности быстрый расчет мощности ДВС онлайн, можно произвести, используя наш калькулятор. Но, к сожалению, данная формула отражает лишь эффективную мощность мотора которая не вся доходит именно до колес автомобиля. Ведь идут потери в трансмиссии, раздаточной коробке, на паразитные потребители (кондиционер, генератор, ГУР и т.п.) и это без учета таких сил как сопротивление качению, сопротивление подъему, аэродинамическое сопротивление.

Можно ли увеличить объем двигателя?

Этот вопрос часто задают себе владельцы автомобилей, задавшихся целью увеличения мощности. Возможность такая есть, но существенно увеличить объем не удастся. Объем увеличивают при капитальном ремонте двигателя, так как для восстановления формы стенок цилиндров их приходится растачивать на специальном станке (если, конечно, в нем не применяются гильзы). Стенки цилиндров медленно, но неуклонно стачиваются от постоянного трения, что приводит к увеличению объема камеры сгорания, и расточка лишь помогает восстановить нарушенную геометрию и скорректировать расхождение объема разных цилиндров.

В Японии класс малолитражек «kei car» с объемом двигателя до 660 куб.см. освобожден от уплаты дорожного налога

Возможности по увеличению объема ограничивает тот факт, что производители считают, что капитальный ремонт обоснован лишь три раза, после чего двигатель необходимо утилизировать. После расточки блока каждый раз приходится покупать новые поршни большего диаметра, которые называются «ремонтными». Калибров ремонтных поршней всего три. В связи с этим замена двигателя на такой же, но имеющий изначально больший объем — гораздо более перспективное занятие в плане увеличения мощности.

Расчет объема цилиндра двигателя советы, объяснения, формулы

Что значит объем двигателя

Как известно, объем двигателя автомобиля представляет собой сумму объемов всех его цилиндров. Однако формула, позволяющая рассчитать объем цилиндра, публикуется в различных вариантах, что порой сбивает с толку, особенно неопытных водителей. И все же, независимо от применяемого варианта, принцип расчета во всех случаях остается одним и тем же.

Сколько тепловоздушной смеси способен пропустить за один раз цилиндр двигателя? Сразу стоит отметить, что чем больше, тем выше будет крутящий момент, а также мощность мотора. Что значит «за один раз»? Четырехтактный мотор совершает полный цикл за 2 оборота коленчатого вала, то есть происходят впуск, сжатие, рабочий ход и выпуск. Так что 2 оборота или 4 такта считаются за один раз.

Популярные статьи  Какой уровень электролита должен быть в аккумуляторе: что нужно знать

Расчет объема цилиндра

Измеряется данная величина в кубических метрах или сантиметрах либо в литрах. 1000 см3 равняется 1 литру. При указании объема мотора в литрах нужно проводить округление до одной цифры после запятой.

К примеру, если объем двигателя составляет 1486 см3, то при переводе в литры его нужно обозначать как 1,5 литра; если объем равен 2526 см3, то его следует записать как 2,5 литра.

Литраж цилиндров силовых агрегатов автомобилей отличается.

Понятие рабочего объема цилиндра

Рабочий объем цилиндра представляет собой объем между крайними позициями движения поршня.

Он наполняется горючей тепловоздушной смесью во время ее впускания при движении поршня из верхней крайней позиции в нижнюю.

Подходя к верхней мертвой позиции, поршень оставляет свободный объем – камеру сгорания, или сжатия. Чтобы рассчитать объем цилиндра полностью, нужно суммировать объем камер и рабочий объем.

Уровень сжатия – это величина, которая определяется как частное полного деления в одном цилиндре и объема камеры сгорания. Этот параметр определяет степень сжатия горючей смеси в цилиндре. От нее зависит мощность двигателя, ведь чем выше уровень сжатия, тем сильнее сгорающая смесь давит на поршень.

Повышение уровня сжатия – дело выгодное, поскольку в этом случае порция топлива может сделать больше полезной работы. Однако если уровень сжатия увеличить чрезмерно, рабочая смесь может самовоспламеняться или сгорать слишком быстро, а топливо детонирует. В результате быстрого сгорания рабочей смеси силовой агрегат работает неустойчиво.

На увеличение мощности мотора влияет увеличение количества оборотов коленчатого вала за одну минуту. Но и здесь есть свои препятствия. Это нехватка времени для попадания горючей смеси внутрь цилиндра, сложность удаления отработанных газов, а также чрезмерное ускорение работы частей и механизмов, ведущее к их быстрому износу.

Для преодоления этих препятствий конструкторы увеличивают количество оборотов коленчатого вала. Для многоцилиндровых силовых агрегатов производят расчет объема цилиндра, после чего эти объемы суммируют, получая литраж мотора. Повышение мощности двигателя является следствием увеличения его литража. А параметр этот определяется классом транспортного средства.

Непостоянный рабочий объем

Обеспечение непостоянного рабочего объема цилиндра является насущной задачей. Для достижения такого эффекта применяется технология автоматической остановки части цилиндров при неполной нагрузке двигателя. Такая система уже используется в некоторых моделях пикапов и внедорожников, экономия топлива при этом составляет в среднем около 20%.

Есть и специальные двигатели, в которых применяется механическая трансформация рабочего хода поршня. Однако они пока еще находятся на стадии разработки. Стоит отметить, что двигатели внутреннего сгорания с непостоянным рабочим объемом цилиндров используются в качестве лабораторного оборудования, позволяя устанавливать «моторным способом» октановое число бензина.

Онлайн-калкулятор

Рассчитать объем цилиндра можно через:

  •  радиус основания и высоту, при этом высота равняется ходу поршня;
  •  площадь основания и высоту.

Но есть и более сложные калькуляторы, обладающие расширенным набором функций. Они позволяют рассчитывать не только объем мотора, но и степень сжатия. Для вычислений необходимы значения следующих параметров:

  • длину шатуна;
  • ход поршня;
  • недоход поршня;
  • диаметр цилиндра;
  • объем поршневой камеры;
  • толщину и диаметр прокладки;
  • объем камеры в ГБЦ;
  • количество цилиндров.

Перед тем, как посчитать объем цилиндра или всего двигателя либо вычислить уровень сжатия, следует уточнить и записать все вышеперечисленные параметры. У новичков с этим могут возникнуть сложности, поэтому придется проявить настойчивость.

Как работает четырехтактный двигатель

Конструктивно рабочий цикл типового четырехтактного агрегата обеспечивается работой следующих элементов:

  • цилиндр;
  • поршень — выполняет возвратно-поступательные движения внутри цилиндра;
  • клапан впуска — управляет процессом подачи топливовоздушной смеси в камеру сгорания;
  • клапан выпуска — управляет процессом выброса отработавших газов из цилиндра;
  • свеча зажигания — осуществляет воспламенение образовавшейся топливовоздушной смеси;
  • коленчатый вал;
  • распределительный вал — управляет открытием и закрытием клапанов;
  • ременной или цепной привод;
  • кривошипно-шатунный механизм — переводит движение поршня во вращение коленчатого вала.

Читать также: Как подавать показания счетчиков электроэнергии сколько цифр

Рабочий цикл четырехтактного двигателя

Рабочий цикл такого механизма состоит из четырех тактов, в ходе которых реализуются следующие процессы:

  1. Впуск (нагнетание топлива и воздуха). В начале цикла поршень находится в ВМТ. В момент, когда коленвал начинает вращаться, он воздействует на поршень и переводит его в НМТ. Это приводит к образованию разрежения в камере цилиндра. Распредвал воздействует на клапан впуска, постепенно открывая его. Когда поршень оказывается в крайнем положении клапан полностью открыт, в результате чего происходит интенсивное нагнетание топлива и воздуха в камеру цилиндра.
  2. Сжатие (увеличение давления горючей смеси). На втором этапе поршень начинает обратное перемещение к верхней мертвой точке такта сжатия. Коленвал совершает еще один поворот, а оба клапана полностью закрыты. Внутреннее давление увеличивается до величины 1,8 МПа и повышается температура горючей смеси до 600 С°.
  3. Расширение (рабочий ход). При достижении верхней позиции поршнем в камере сгорания устанавливается максимальная компрессия до 5 МПа и срабатывает свеча зажигания. Это приводит к возгоранию смеси и увеличению температуры до 2500 С°. Давление и температура приводят к интенсивному воздействию на поршень, и он начинает вновь перемещаться к НМТ. Коленвал совершает еще поворот, и таким образом, тепловая энергия переходит в полезную работу. Распредвал открывает выпускной клапан, и при достижении поршнем НМТ он полностью раскрыт. В результате отработавшие газы начинают постепенно выходить из камеры, а давление и температура снижаются.
  4. Выпуск (удаление отработавших газов). Коленвал двигателя поворачивается, и поршень начинает движение в верхнюю точку. Это приводит к выталкиванию отработавших газов и еще большему снижению температуры и уменьшению давления до 0,1 МПа. Далее, начинается новый цикл, в ходе которого указанные процессы вновь повторяются.

Четырехтактный двигатель получил широкое распространение. Он может работать как с бензином, так и с дизельным топливом. Отличием рабочего цикла для дизеля является то, что воспламенение топливовоздушной смеси происходит не от искры, а от высокого давления и температуры в конечной точке такта сжатия.
