Установка ДХО: как выбрать и установить дневные ходовые огни

Классификация ДХО

Фары дальнего света – самый эффективный способ использования. Такой тип фар установлен на каждом автомобиле, употреблять его стоит только при отсутствии встречных автомобилей, во избежание их ослепления, и лучше в ночное время суток.

А вот как аналог для ДХО, в дневное время, можно использовать дальний свет в полканала, вариант интересен тем, что обеспечивает броскость, а благодаря неполной мощности использования снижается энергопотребление.

При правильном подключении дальний свет можно использовать на 30%, и сделать включение автоматическим, чем и пользуется большое количество автомобилистов. Но стоит быть предельно осторожным и внимательным, так как для использования фар дальнего света требуются определенные знания и квалификация.

Фары ближнего света –  самый распространённый способ, который применяют как ДХО. Так как данные фары не требуют дополнительной настройки и вмешательства со стороны водителя. Просто включи, и можно двигаться. Минусом использования ближнего света является высокая энергопотребляемость, что может сказаться на заряде аккумулятора. Так же, согласно законодательству, использование ближних фар в качестве аналога дневных ходовых огней разрешено.

Противотуманные фары – название говорит само за себя, данный вид габаритов не рассчитан на использование в качестве ДХО, он разработан для использования в туманную погоду и при недостаточной видимости. Безусловный плюс – это конечно энергопотребляемость. Минусом такого варианта является то, что фары расположены слишком низко и свет таких фар, зачастую желтый, что снижает видимость в дневное время суток. Так же мощность фар ниже, чем в других вариантах. Тем не менее использование данного типа габаритов, в качестве аналога ДХО, не запрещено.

Дополнительные (независимые) фары – самый идеальный вариант для использования габаритов как ДХО. Такие фары предназначены для дневного освещения. Как уже говорили, такие фары на многих автомобилях не установлены штатно, именно в этом минус такого варианта. Для подключения и установки потребуются определенные затраты. Так же необходимо будет вносить изменения в конструкцию заводской сборки автомобиля, чего не стоит делать самостоятельно, без опыта и навыков в таком направлении. Безусловные плюсы — это долговечность, яркость, минимальное потребление энергии.

Есть ламповые и светодиодные вариации дополнительных фар. Безусловный плюс, да и наверно единственный, ламповых изделий – это дешевизна. Светодиодные ходовые огни имеют такие преимущества: как низкая потребляемость энергии, высокая яркость и длительный срок службы. Так же светодиодная вариация гораздо меньше слепит встречных водителей.

При покупке дополнительных фар советуем обратить внимание на такие марки, как

  1. Philips LED DayLight8
  2. HELLA LEDayFlex 8,
  3. Osram Led Riving FOG
  4. EgoLight DRL-D70/DRL-120Р18

Данные модели зарекомендовали себя качественным производством, удобством и относительно небольшой стоимостью.

Отличие от габаритных огней

Главным отличием габаритных огней от ходовых является их размещение. Место установки определяется размерами автомобиля. Устройство работает автоматически вместе с включенными фарами. Как правило, используются светодиодные или галогенные лампы.

Осветительные приборы бывают передними и задними. Первые светят белым цветом и обязательно включаются в темное время или при плохой видимости. Вторые освещают местность красным светом и включаются во время передвижения и при остановке на обочине.

Ходовые огни на авто устанавливаются симметрично, максимально на высоту 1,5 м от поверхности земли. Они не должны выходить за габариты машины и направление света должно быть точно настроено. В комплексе с габаритными огнями приборы обеспечивают отличную видимость при любой погоде и даже ночью.

Законы и правила регулирующие требования к дневным ходовым огням

Сегодня требования к дневным ходовым огням регламентируются рядом законных и подзаконных актов, представление о которых, без сомнения, не помешает автовладельцам. Первым и основополагающим документом, в котором изложены требования к ходовым огням, является Постановление Правительства Российской Федерации от 10 мая 2010 г. № 316 г. Москва о внесении изменений в постановление Совета Министров — Правительства Российской Федерации от 23 октября 1993 г. № 1090.

Соответственно были внесены и изменения в ПДД РФ: 19. Пользование внешними световыми приборами и звуковыми сигналами п.19.5. «В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.»

Перед этими, воистину судьбоносными решениями, разъяснял, что такое ходовые огни автомобиля ГОСТ Р 41.87-99 «Единообразные предписания, касающиеся официального утверждения дневных ходовых огней механических транспортных средств».

Это интересно: Основные методы замены лампочки подсветки номерного знака на авто

А в дальнейшем, на основании международных стандартов установленных в Правилах ЕЭК ООН № 48, внес изменения в определение категории ходовые огни ГОСТ Р 41.48-2004

«Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации», который был введен с 1 января 2005 года взамен ГОСТ Р 41.48-99.

Последний ГОСТ, дневные ходовые огни, стандартизирует для всех видов механических транспортных средств, в соответствии с европейскими требованиями. Согласно им, на всех сертифицированных дневных ходовых огнях должны присутствовать соответствующие обозначения, а именно знак официального утверждения.

ДХО по ГОСТу

В техрегламенте ТС прописана четкая информация об определении и требованиях установки ДХО на ТС.

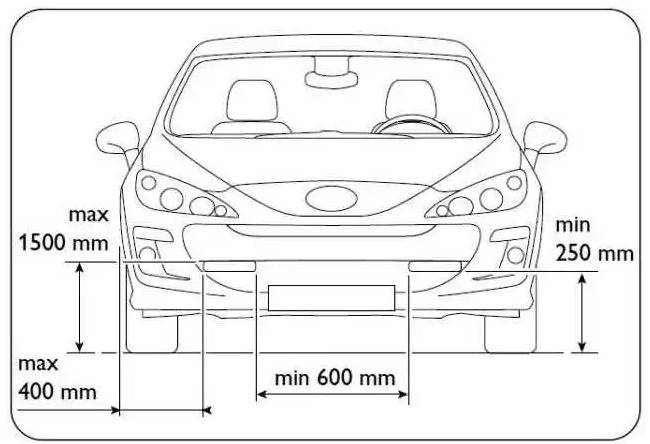

Для правильной установки необходимо соблюдать ГОСТ дневных ходовых огней:

  • устанавливаются спереди ТС;
  • расстояние от земли не должно быть меньше 25 см и не превышать высоту в полтора метра;
  • они должны быть расположены не менее 60 см друг от друга;
  • от края кузова авто до места установки огней не должно быть больше 400 мм.

Водитель может на свое усмотрение поставить ДХО, если их нет. В продаже сейчас имеется большой выбор, по типу они бывают трех видов: с лампами накаливания, с галогенными лампами и светодиодные лампы. Безусловно, лидером являются светодиодные или LED-ДХО потому, что они энергосберегательны и требуют в 10 раз меньше электричества.

Что сказано в ПДД о ходовых огнях?

На основании ПДД от 2021 года, а именно пункта 19.5, все автомобили во время движения, как по городу, так и по трассе, должны иметь включенные ДХО либо огни ближнего света или противотуманки. Соблюдая данные требования можно обеспечить на дороге безопасность для пешеходов и автомобилистов.

На основании ПДД использовать ДХО нужно обязательно:

  • если происходит перевозка несовершеннолетних детей;
  • на мототранспорте, так как его сложно увидеть издалека;
  • при провозе негабарита или опасных и взрывчатых веществ;
  • на маршрутках и общественном транспорте для привлечения особого всестороннего внимания.
Популярные статьи  Назван лучший мотор 2017 года

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

  • имеется встроенная стабилизация напряжения;
  • полное соответствие ГОСТу;
  • максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
  • простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.

Установка ДХО: как выбрать и установить дневные ходовые огни
Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Установка ДХО: как выбрать и установить дневные ходовые огни

Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.

Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.

Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.

Установка ДХО: как выбрать и установить дневные ходовые огни

Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света. Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

ДХО с линзами

Philips с  COB и линзами

  • модель Philips DayLightGuide 12825WLEDX1
  • 7 Вт каждая;
  • световой поток 875 Лм, 125 Люмен на Вт.
  • цветовая температура 6000К, свет слегка голубоватый, холодный;
  • срок службы 5000, маловато;
  • питание 12В;
  • диммирование, в ночное время яркость снижается (приглушается) и выполняют декоративную функцию;
  • светодиоды Philips Luxeon, вероятно COB;
  • оптика в виде одной растянутой линзы;
  • блок управления совместим с гибридными и электрическими автомобилями, и системой «Старт-стоп»;
  • алюминиевый корпус;
  • размеры: 165 х 35 х 23 мм.;
  • Цена около 6.000 руб.

Вероятно используется  технология COB, когда множество кристаллов располагаются на одной подложке и получается один длинный светодиод в виде линейки.

Основные признаки хороших DRL использующих линзы

  1. Обязательное наличие сзади ребер охлаждения, пусть технология используется КОБ, но нагрев никуда не делся. Если ребер нет, значит и охлаждать нечего.
  2. Так как линейка КОБ излучает свет всей поверхностью, обязательно наличие оптики, такой как на этом Филипсе. Линза выполнена в виде половины окружности и проходит вдоль всего корпуса. Угол свечения COB составляет 120 градусов, если нет линзы хорошей, свет будет уходить в стороны.
  3. Энергопотребление невозможно определить визуально, даже предположить. Тут приходится полагаться на информацию, которую предоставляет магазин.
  4. Мощность COB  должна быть не менее 10 Вт, а световой поток не менее 1000 Лм.

Отзывы Филипсах не все хорошие, многие жалуются на качество сборки. Из-за плохой герметизации начинают запотевать, появляется конденсат, хотя заявлено о стандарте защиты от влаги, пыли, соли. Выходят из строя блоки питания и управления. Обо все этом написано на сайте самого Филипса.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Популярные статьи  Система курсовой устойчивости автомобиля

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

На что обращать внимание при выборе?

Как показывают отзывы, выбор ламп дневных огней сегодня очень большой. Но какие лучше выбрать из огромного рейтинга, представляемого нам производителем?

Страна-производитель

В первую очередь, если вы не знаете, какие лучше выбрать фары, обратите внимание на производителя и страну. Как мы уже сказали, Хелла и Филипс на сегодня являются одним из проверенных производителей

Эти два бренда выпускают свою высококачественную продукцию, относящуюся к Хай-енд классу только в Германии, в результате того, что ее качество высокое, стоимость также будет не низкой. Что касается азиатских производителей, то в этом случае точно дать рекомендации нельзя, поскольку качество продукции может быть как уникально низким, так и приближенным к европейскому. Соответственно, это отразится и на стоимости.

Выбор количества диодов на блоке. Любые ходовые огни имеют в своей конструкции два блока, на каждом из которых расположено определенное число светодиодов — их может быть от восьми до пятнадцати. По стандарту фары оснащаются пятью диодами, но такое число не всегда подходит для тех или иных машин. Число светодиодных лампочек определяет и внешний вид конструкции, кроме того, этот параметр напрямую влияет на яркость светового пучка.

Габариты и форма блока. По своим размерам такие системы могут быть самыми разными. Что касается формы, то она также может быть разнообразной, начиная от квадратов и прямоугольников и заканчивая оригинальными изогнутыми устройствами. В этом случае необходимо учитывать, куда именно будет производиться монтаж и не будет ли это противоречить стандартам. Разумеется, при выборе той или иной формы необходимо учитывать и конструкцию бампера. На сегодня наиболее популярными вариантами являются прямоугольная оптика, при покупке которых необходимо учитывать не только ширину и высоту, но и глубину.

Место расположения диодной лампочки. Этот компонент может быть расположен посредине фары, снизу либо сверху.

Непосредственно сам свет. Он может быть белый или голубым, как у ксеноновых ламп. Здесь же следует определиться с силой света — чем этот показатель будет больше, тем лучше для водителя. Но если слишком высокая яркость светодиода в дневное время суток — это хорошо, то вечером можно ослепить водителя, идущего во встречной полосе.

Стоимость устройства. Как показывают отзывы, наши автолюбители в большинстве случаев при покупке светодиодных ламп ориентируются именно по стоимости. Цена на лампы будет зависеть от технологии производства огней, производителя, а также дизайна устройства.

Выбираем ходовые огни по ГОСТу

Помимо основных требований при выборе ДХО необходимо учитывать следующие характеристики дневных огней:

Количество ламп. Лучше всего отдать предпочтение блокам, в каждом из которых установлено по 5 светодиодов. Если их будет больше, то вы получите не просто мощные дневные ходовые огни, а габариты, что не будет соответствовать требованиям ГОСТ.
Размер и форма ламп. Сегодня лампы для ДХО выпускают самых разнообразных форм. Это могут быть изделия, оснащенные литым корпусом продолговатой формы, треугольные, овальные или круглые прожекторы и так далее. Главное при выборе учесть насколько у вас получится выдержать расстояния между самими лампами и поверхностью.
Месторасположение ламп. При выборе светодиодных элементов лучше выбирать модели, в которых диоды находятся в центре. Если они будут расположены слева или справа, то их взаимозаменяемость исключается.
Тип ламп. В качестве ДХО при желании можно выбрать лампы практически любого типа: галогенные, лампы накаливания или светодиодные, но последние считаются самыми выгодными.
Свет ламп. Несмотря на то, что светодиодные лампы способны освещать дорогу не хуже ксенона (в температурном диапазоне от 4 300 до 7 000 Кельвинов), предпочтение необходимо отдавать моделям с цветностью от 5 000 до 6 000 Кельвинов.
Сила света. Касательно силы света существуют определенные требования, согласно которым этот показатель должен быть не менее 400 кд.
Стоимость. Цена ламп ДХО не является основополагающим фактором при выборе дневных световых элементов. Сегодня существует большой выбор таких изделий от разных производителей, поэтому даже недорогие ходовые огни могут проработать верой и правдой

Популярные статьи  Методы обработки днища автомобиля

Намного важнее обратить внимание на характеристики ламп.
Производитель. Самыми лучшими изготовителями ДХО считаются компании Philips, Osram и Hella. Такие изделия полностью отвечают международным стандартам и отличаются высокими эксплуатационными характеристиками

Однако, сказать что это дешевые ходовые огни дневного света сложно, так как их стоимость начинается от 4 500 рублей. Но качественные лампы можно найти и дешевле. Например, модели Golden DRL Road отличаются хорошими отзывами потребителей. Их стоимость составляет от 1 000 рублей за комплект. Правда, приобрести эти дешевые ходовые огни можно далеко не в каждом магазине.

Такие изделия полностью отвечают международным стандартам и отличаются высокими эксплуатационными характеристиками. Однако, сказать что это дешевые ходовые огни дневного света сложно, так как их стоимость начинается от 4 500 рублей. Но качественные лампы можно найти и дешевле. Например, модели Golden DRL Road отличаются хорошими отзывами потребителей. Их стоимость составляет от 1 000 рублей за комплект. Правда, приобрести эти дешевые ходовые огни можно далеко не в каждом магазине.

Как уже было сказано лучше всего использовать для ДХО светодиодные лампы, однако и они не все будут отвечать требованиям ГОСТ.

Установка устройств освещения и световой сигнализации на ТС регламентируется стандартом ГОСТ Р 41.48-2004. В разделе 6.19 «Дневной ходовой огонь» четко прописаны нормы по размещению световых приборов, их геометрической видимости и функциональной схеме подключения. В частности п.6.19.5 говорит о том, что излучаемый свет должен исходить под углом:

  • в горизонтальной плоскости — 20°;
  • в вертикальной плоскости — 10°.

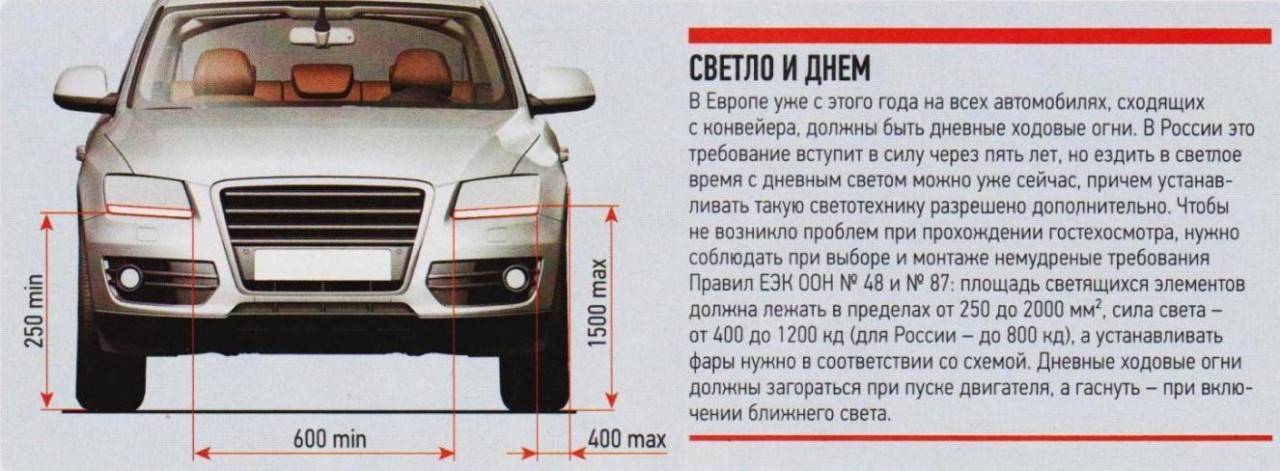

Допустимые расстояния по размещению ходовых огней наглядно показаны на рисунке. Включение (отключение) ходовых огней должно осуществляться автоматически при запуске (останове) двигателя (п.6.19.7). Также в электрической схеме должно быть учтено автоматическое отключение ДХО в момент, когда производится включение фар головного света.

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

  • Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
  • Демонтируйте кнопку, через которую будет включаться оптика.
  • Вмонтируйте другой конец провода в разъем.
  • Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

  • При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
  • При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

  • Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
  • Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.
