Установка и подключение дневных ходовых огней

Описание светодиодных ДХО

Ходовые огни представляют собой тип оптики, использующийся на внешней стороне кузова авто и предназначенный для улучшения видимости габаритов машины. На сегодняшний день использование ходовых огней является обязательным. В соответствии с международными правилами ЕЭК №48, излучатели ходовых огней должны иметь площадь не менее 25 и не более 400 см2. Кроме того, уровень их светосилы должен варьироваться в диапазоне 400-800 Кд.

Критерии выбора

Если вы решили приобрести светодиодные ДХО, то сделать это сегодня достаточно просто, поскольку такой вид оптики можно найти практически в каждом автомагазине

Основной параметр, который необходимо учитывать при покупке — это светосила, важно, чтобы она была не более 800 Кд, не ярче. Такое освещение позволит хорошо освещать дорожное покрытие и одновременно предотвратить возможное «ослепление» водителей встречных авто. Диодные ДХО в авто

Установка и подключение дневных ходовых огнейДиодные ДХО в авто

Также следует отметить, что светодиодные ходовые огни должны быть хорошо видны с расстояния ста метров, не меньше. В противном случае есть риск возможного общения с инспектором ДПС. Еще один важный параметр — верхняя граница ходовых огней должна располагаться выше грани ближнего освещения. Ведь именно благодаря этому видимость автомобиля на дороге будет отличной.

Преимущества и недостатки

Светодиоды в дневных ходовых огнях имеют определенные достоинства:

  • автоматическая активация;
  • транспортное средство становится более видимым на дороге;
  • мощность светодиодов достаточно высокая, при этом они потребляют значительно меньше энергии;
  • высокий ресурс эксплуатации, который должен составлять не меньше 5 тысяч часов;
  • никоим образом диоды не влияют на расход горючего;
  • современный рынок предлагает покупателям огромный выбор.

Что касается недостатков, то основным минусом таких ДХО является цена, поскольку купить качественные ходовые огни за невысокую стоимость не получится. Установка светодиодных качественных ДХО, которые будут обладать высоким сроком службы, потребует дополнительных вложений. Причем затраты на монтаж и покупку могут быть очень высокими. Однако по факту такая оптика обладает отличными характеристиками, поэтому окупается она достаточно быстро (автор видео — Александр Кордюков).

https://youtube.com/watch?v=PpnQEbV2ihM

Также к недостаткам следует отнести монтаж дневных ходовых огней при отсутствии коннекторов. Разумеется, решить такую проблему вполне возможно, просто на это потребуется больше времени.

Лучшие производители и модели

Теперь вкратце рассмотрим основных производителей диодных ДХО:

  1. В первую очередь, хочется выделить Osram DRL 101 — эта модель показала отличные оценки от пользователей, в частности, за оригинальный дизайн. От светодиодной ленты никто не будет в восторге, чего нельзя сказать о светонаполненных трубках. Цветовая температура устройств составляет 6000К, а каждая лампочка может выдавать по 400 люменов. Мощность этой модели составляет 7.5 вольт на один блок.
  2. Hella ledayflex. Также довольно популярная модель, характеризующаяся наличием пяти диодов. Использование Hella ledayflex допускается абсолютно на любом авто. Кроме того, у потребителя есть возможность компоновки расположения диодных элементов. Цветовая температура в этом случае такая же, однако мощность более низкая — 7.2 вольта. Основные качества Hella ledayflex это оригинальность, а также прочность и надежность.
  3. Philips DayLight 4 LED12820WLEDX1. Стоимость таких устройств значительно ниже, чем вышеописанных вариантов, вероятнее всего, из-за дизайна, ведь сегодня никого уже не удивить установкой традиционных «коробок» с диодами. Мощность одного диода составляет 1 Вт, а общая мощность системы составит всего 8 вольт. Единственным недостатком такого варианта является сила света, составляющая 900 Кд, как мы уже сказали ранее, максимальная сила света допускается 800 Кд (автор видео — канал TheLadaGranta).

Способ установки приборов освещения

Установку ДХО на автомобили Лада Калина, как и на все остальные машины, можно выполнить в автосервисах либо самостоятельно. Ни в правилах, ни в ГОСТах никаких ограничений по этому поводу нет. Основными требованиями по расположению светильников дневного хода являются.

  1. Расстояние между ближними внутренними сторонами светильников должно быть не меньше 60 см. Если габаритный размер автомобиля по ширине меньше 130 см, допускается расстояние до 40 см.

Схема установки ДХО на Ладу Калину

В выбранных местах необходимо сделать разметку по форме и размерам светильников, внимательно проверить на соответствие требованиям ГОСТа. Затем обычным ножом или любым другим подходящим инструментом вырезать или расширить отверстия под приборы

Желательно при работе соблюдать осторожность, не прилагать больших усилий во избежание повреждения деталей из пластика

После подгонки отверстий под приборы нужно закрепить штатными креплениями из приобретенного комплекта, уложить и зафиксировать провода по решетке. После этого детали можно устанавливать на место. Нижнюю решетку или другую часть с закрепленными светильниками нежелательно крепить основательно до полной проверки устройств после подключения.

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов. Сначала о подключении реле для ДХО:

  • 30 – на плюсовые выводы светодиодных модулей;
  • 85 – на плюсовой провод габаритной лампы;
  • 86 – на корпус авто;
  • 87а – на «+» с замка зажигания;
  • 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Популярные статьи  Оригинальное и поддельное моторное масло: как отличить

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

RGB СВЕТОДИОДНЫЙ КОНТРОЛЛЕР

Захотелось мне сделать RGB свет для видео из китайских компонентов. RGB – значит нужен ШИМ контроллер, значит нужно его сделать! Вот и сделал: GyverRGB – контроллер для RGB светодиодных лент со множеством режимов и настроек, модульной структурой и различными способами управления.

Железо

Используется обыкновенная RGB светодиодная лента с общим анодом (контакты 12V G R B). Я использовал два ряда ленты с плотностью 120 диодов на метр, чтобы иметь хороший запас по яркости даже на одном цвете.

Установка и подключение дневных ходовых огней

В проекте используется Arduino NANO (микроконтроллер ATmega328p). В качестве 100% совместимого аналога можно использовать Arduino UNO/Pro Mini.

Я рассматривал два варианта драйвера для светодиодной ленты: китайский RGB LED amplifier и самодельный драйвер из трёх МОСФЕТ (полевых) транзисторов. LED amplifier очень удобен в подключении, но имеет жуткий недостаток: на высоких частотах у него поднимается нижний порог яркости, что приводит к трате оттенков и вообще некорректной работе режимов.

Установка и подключение дневных ходовых огней

Вывод: если контроллер не планируется использовать для видео света, то можно поставить LED amplifier и в настройках контроллера поставить низкую частоту (490 Гц), глаз такую частоту не заметит, но снятое на камеру видео будет «стробить». Если планируется использовать контроллер для создания видео света, то в обязательном порядке нужно делать свой драйвер. Также свой драйвер позволит работать с большими отрезками ленты, т.к. транзисторы можно поставить очень мощные.

Полевой транзистор подойдёт практически любой (99%), наковырять можно из материнской платы. Список популярных МОСФЕТов в корпусе to-220: IRF3205, IRF3704ZPBF, IRLB8743PBF, IRL2203NPBF, IRLB8748PBF, IRL8113PBF, IRL3803PBF, IRLB3813PBF (в порядке роста стоимости). Список популярных МОСФЕТов в корпусе D-pak: STD17NF03LT4, IRLR024NPBF, IRLR024NPBF, IRLR8726PBF, IRFR1205PBF, IRFR4105PBF, IRLR7807ZPBF, IRFR024NPBF, IRLR7821TRPBF, STD60N3LH5, IRLR3103TRPBF, IRLR8113TRPBF, IRLR8256PBF, IRLR2905ZPBF, IRLR2905PBF (в порядке роста стоимости).

Управление контроллером предусмотрено тремя способами:

  • Энкодер – китайский модуль в двух вариантах
  • ИК пульт – продаётся вместе с приёмником-модулем, но удобнее монтировать отдельный приёмник
  • Кнопка – обычная нормально-разомкнутая тактовая кнопка
  • Bluetooth – управление с приложения GyverRGB для Android

Питается система от 12V, от блока питания или батареи из трёх литиевых аккумуляторов. При питании от аккумуляторов предусмотрен «вольтметр» – делитель напряжения на резисторах, позволяющий измерить напряжение на батарее для вывода его на дисплей.

Софтовые фишки

  • Автоматическое отключение дисплея по таймауту неактивности
  • Несколько вариантов частоты ШИМ для драйвера: 490 Гц – для дешёвых LED усилителей
  • 8 кГц – слышно, как пищит
  • 4 кГц – работает только на самодельном драйвере
  • Настраиваемая до герца

Настраиваемое направление работы ШИМ (для готовых и самодельных усилителей)
Автоматическое ограничение тока потребления на основе количества светодиодов и яркости каналов цвета

Вывод напряжения питания на дисплей в вольтах или процентах
Режим поддержания яркости при разрядке аккумулятора (при полном заряде чуть занижает яркость)
Коррекция яркости по CRT гамме

Матрица коррекции LUT

10 настраиваемых профилей

11 настраиваемых режимов работы для каждого профиля, из них 5 статических и 6 динамических
Настройки хранятся в EEPROM и не сбрасываются при перезагрузке

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

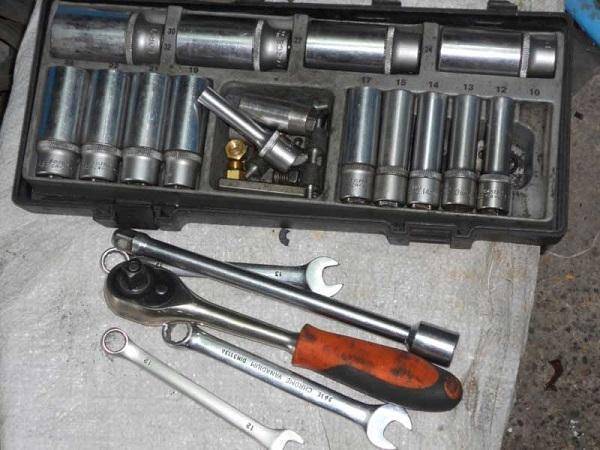

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Популярные статьи  Дополнительный насос на печку автомобиля: как выбрать и установить

Установка и подключение дневных ходовых огней

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Установка и подключение дневных ходовых огней

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Установка и подключение дневных ходовых огней

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Китайские светодиоды «Орлиный глаз»

Это довольно распространенный способ установки ходовых огней на автомобили. Он часто используется на моделях Лада Приора. Поскольку такие светодиоды не имеют четко обозначенного предназначения, их комплектация недостаточна для того, чтобы обойтись ею для полной установки ДХО. Простые советы позволят избавиться от проблем, которые могут возникнуть в процессе монтажа. Все это можно выполнить своими руками:

  • Из оргстекла вырезаются пластинки, и в них проделываются отверстия.
  • На отдельно купленных ресничках вырезаются места, в которые будут установлены пластины.
  • Пластинка в ресничках фиксируется термоклеем, на стыки наливается эпоксидка.
  • После того, как смола засохнет, реснички нужно шпатлевать, стараясь сделать это своими руками как можно более аккуратно.
  • Окончательные работы: обработка напильником, обезжиривание, грунтование и покраска с нанесением лака.

    Китайские светодиоды «орлиный глаз» для Лада Приора

  • Излишнюю длину светодиодов можно отпилить, чтобы резьба не упиралась в фары.
  • Дальнейшая установка может выполняться подобно установке ДХО в штатные места на авто Лада Приора.

Видео о работе автоматического реле для ходовых огней

(дымок от спиралей от комаров)))

https://youtube.com/watch?v=783j10mRT5A%3F

UPD 01/08/2017 Почему сгорают ДХО

Не все ходовые огни имеют стабилизатор напряжения, особенно не дорогие, поэтому они могут через некоторое время выйти из строя, например на дизельном двигателе, где бортовое напряжение при работающем двигателе более 14 вольт, они могут сгореть за неделю, на бензиновом могут прожить пол года (все это личный опыт), поэтому если ДХО не дорогие и тонкие, лучше поставить стабилизатор напряжения

Подключение стабилизатора очень простое, у него всего четыре контакта, два из которых получают входное напряжение от 4 до 40 вольт, а вторая пара контактов это выходное отрегулированное напряжение, его можно получить в пределах от 1,3 до 37 вольт, при чем не важно как будет изменяться входное, на выходе всегда будет заданное напряжение. Теперь практическая часть

Регулировка стабилизатора напряжения для ДХО без дисплея, производится с помощью мультиметра, я подаю 12 вольт, и кручу регулировочный болт до нужного мне напряжения, это 12 вольт для ходовых огней

После чего можно устанавливать стабилизатор в цепь питания ходовых огней, т.е. там где питание подается непосредственно на ДХО а не на контроллер, если поставить на стабилизатор перед контроллером ДХО, то он не будет работать, так как на нем всегда будет напряжение 12 вольт, даже при работающем двигателе.

Страница поиска по стабилизаторам ссылка

Или вот такие с дисплеем (ссылка)

В заключении оставлю картинку, где указаны допустимые размеры и расстояния для установки ходовых огней.

Как не стоит делать ДХО?

Довольно часто предлагается использовать подручные средства в виде лент. Такие ленты по яркости могут уступать даже габаритным огням, поскольку походят на обычную гирлянду. Проверять установленные ДХО необходимо в дневное время суток при свете солнца с расстояния не менее 100 метров. Также не стоит устанавливать светодиодную ленту в первое попавшееся место. Такое размещение может противоречить регламенту. Светодиодные трубки использовать также не рекомендуется из-за того, что данная конструкция больше похожа на декоративную подсветку. Удачи и лёгких дорог!

Решил собрать свои лампы для ДХО. Три года назад, когда переделывал свои фары, в качестве лам ДХО поставил китайские лампы. Китайских ламп хватает от силы на пол года. По этому озадачился собрать свои лампы. Переваривал я эту тему почти год, параллельно искал алюминиевую болванку для радиатора. В итоге собрал все материалы и заказал токарю выточить радиатор.

Установка и подключение дневных ходовых огней

Ни каких расчетов на радиатор я не делал. Просто из найденной алюминиевой заготовки выточил два радиатора максимально возможного размера. Купил светодиоды Samsung, 1000мА, 5300К и изготовил платы из алюминия и к ним.

Установка и подключение дневных ходовых огней

Припаял светодиоды и приклеил плату к радиатору на теплопроводящий клей. Лучше бы конечно закрепить плату к радиатору на болтики, но я решил провести эксперимент. В противном случае переделаю.

Установка и подключение дневных ходовых огней

Стабилизаторы тока решил использовать — китайские на 600мА.

Установка и подключение дневных ходовых огней

Что бы лампа штатно крепилась, я использовал старые патроны, просто вырезал все не нужное из них и одел на радиатор.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Популярные статьи  Зачем нужна нейтральная передача на автомате

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.  С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

  • 30 кидается на выводы «+» светодиодов;
  • 85 идет на «плюс» к габаритам;
  • 86 подключают на любой вывод геркона;
  • 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Схемы подключения ДХО

Чтобы завершить установку ДХО на автомобиль, их нужно подключить к источнику питания и некоторым датчикам по отдельности либо вместе, в зависимости от своего устройства.

К датчикам скорости

Подключение к датчику скорости относится к простым способам. ДХО будет запускаться при запуске датчика скорости. Для подключения нужно подключить контакты ходовых огней к сделанному разрыву в проводке автомобиля. Например, у кнопки переключения ближнего света. Реле можно использовать любое, но оно должно обладать размыкающей парой.

К датчику масла

Подключение ходовых огней через датчик масла удобно тем, что при заводе автомобиля они будут загораться вместе с датчиком масла. Это позволит не задумываться о том, были ли включены ДХО и тратить время на их включение и выключение. Схема включения основана на переключении четырёх -контактного реле. Само подключение происходит следующим образом:

  1. Контакт 88 подключается к плюсовым выводам ДХО.
  2. Контакт 85 подключается к плюсовым выводам габаритов.
  3. Контакт 86 подключается к датчику давления масла в качестве источника питания.
  4. Контакт 30 идёт на плюс аккумулятора.

Установка и подключение дневных ходовых огнейПри заводе двигателя включается датчик давления масла, от которого поступает напряжение питания для ДХО и замыкаются нужные контакты. Такое подключение не подходит, если в габаритах установлены светодиоды.

Подключение ходовых огней к генератору

Подключение к генератору происходит по той же схеме, что и в предыдущем варианте, за исключением того, что контакт 85 будет подключаться к генератору и будет срабатывать во время запуска мотора.

Подключение готового комплекта

Помимо самодельных ДХО можно просто купить уже готовые ходовые огни с блоком управления. Он обеспечит защиту от перегрузок, включение ДХО после запуска двигателя и безопасную работу. Подключение происходит аналогично схемам, в которых использует реле, а питание подаётся с генератора.
