Способы проверки предохранителей в машине: визуально, по напряжению, по сопротивлению

Содержание

О работе с измерительным прибором

Мультиметр представляет собой измерительное устройство комбинированного типа, которым можно измерить основные показатели проверяемой цепи. Это напряжение питания, величина проходящего электрического тока, сопротивление участка проверяемого узла. Современные измерительные приборы могут также измерять ёмкость конденсаторов. Индуктивность катушек, проверять полупроводники, измерять температуру.

Чтобы правильно произвести измерения, нужно уметь его включить в нужный режим работы. Как уже было сказано, в этом приборе их несколько. Проверить предохранитель можно в нескольких режимах измерения:

  • Проверить напряжение на его ножках;
  • Измерить силу тока в защищаемой цепи;
  • Определить сопротивление этого прибора.

Рассмотрим их более подробно.

Способы проверки предохранителей в машине: визуально, по напряжению, по сопротивлению

Где находятся предохранители и как заменить перегоревший предохранитель?

Когда с электроприборами или светом автомобиля что-то идёт не так, то настаёт самое время проверить блок предохранителей и найти в нём нужный предохранитель, чтобы увидеть и чаще всего убедиться, что причина именно в нём. Так повелось, что наиболее часто проблемы с неработающей электроникой в авто возникают именно из-за перегоревшего предохранителя. Впрочем, сам перегоревший предохранитель также может указывать на более глубокие проблемы самого разного рода, которые, возможно, придётся диагностировать, если это будет повторяться. Итак, где же найти предохранители в машинах разных марок и моделей?

На самом деле существует три типа автомобильных предохранителей:

  • керамические,
  • стеклянные трубки
  • плоские.

Если Ваш автомобиль выпущен раньше, чем, скажем, 1980 год или чуть позднее, то у Вас вероятнее всего предохранители в виде керамических трубок. Стеклянные трубки — ещё один устаревший тип предохранителей, который также встречается сегодня довольно редко. И третий тип — в виде плоского блока — скорее всего, будет в Вашем автомобиле. Плоские предохранители подключаются к блоку-щиту, просто всовываясь туда. Теперь давайте перейдём к главному вопросу: где находятся предохранители и как нам их найти в автомобиле?

Проверка сгоревших элементов

Автомобилистам следует разобраться в том, как нужно проверять предохранители в машине. Перегрузка в электросети не всегда приводит к выходу из строя самих предохранителей. Их легче всего проверить, потому обычно диагностику начинают именно отсюда.

Когда электроприбор перестаёт функционировать, далеко не факт, что виной всему защитный элемент. Тут наиболее правильным и рациональным решением будет проверка состояния устройства, отвечающего за неисправный прибор в машине.

Очень полезным инструментом в процессе диагностики станет карта предохранителей. На всех современных авто она располагается непосредственно на крышке предохранительного блока.

Существует несколько основных методов проверки:

  • визуальный,
  • способ замены,
  • мультиметром.

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента.

Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть. Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ.

Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов. Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене.

Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство.

Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов. В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

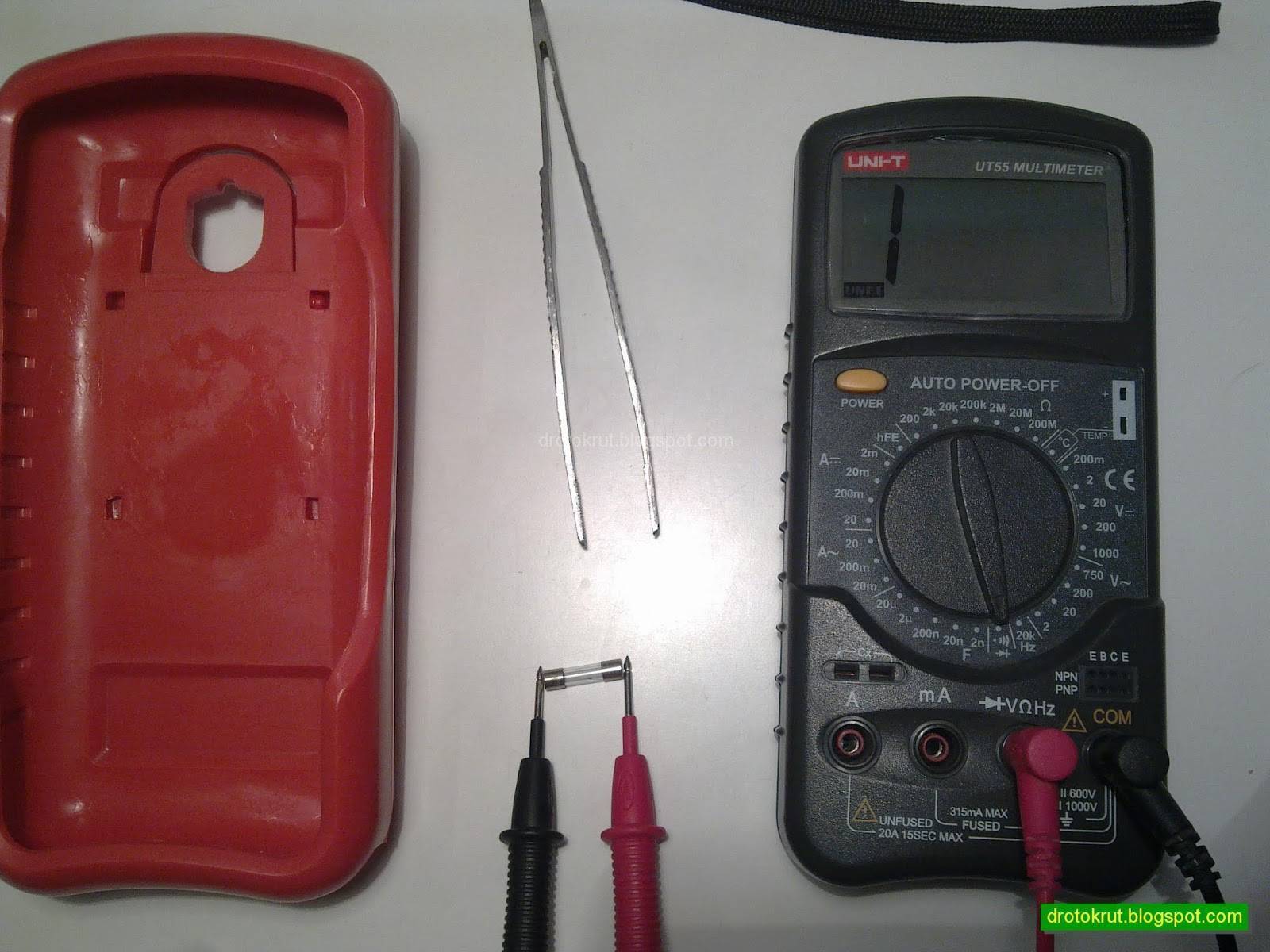

Проверка мультиметром

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра. Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель.

Способы проверки предохранителей в машине: визуально, по напряжению, по сопротивлению

С помощью такого устройства выполняется проверка 2 методами:

  • по напряжению,
  • по сопротивлению.

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

  • включить измерительный прибор в режиме проверки напряжения,
  • включить электроцепь машины, где имеются проблемы,
  • проверить параметры напряжения на одном выводе защитного элемента, а затем на втором,
  • если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод.

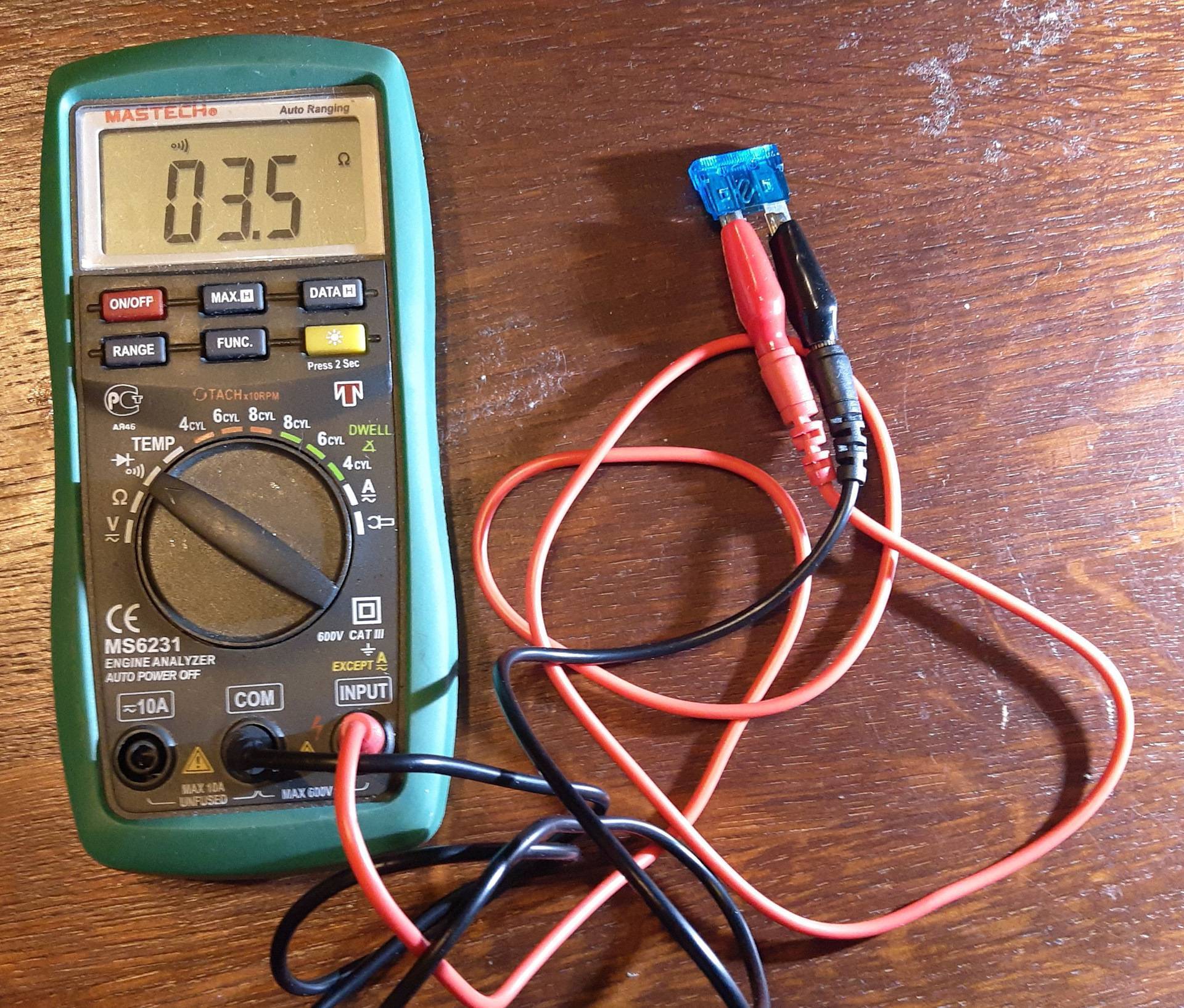

Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

  • мультиметр переключается в режим измерения Ом. Это единицы сопротивления,
  • выводы измерительного прибора соединяются с выводами предохранителя,
  • если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства – система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника – климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

  • Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
  • Поломки генератора — обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
  • Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
  • Деформации электропроводки — окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
  • Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Проверка предохранителей

25 октября 2019

Время на чтение:

Всякая электронная система работает в балансировке проходящей через нее и потребляемой ей энергией. Когда в схему прибора подается напряжение, оно прикладывается к определенному сопротивлению. В результате на основании закона Ома появляется электрическая сила, которая и заставляет работать технику. Случается, что возникают непредвиденные обстоятельства в виде нарушения изоляции проводов, аварийных режимах. В этих случаях сопротивление снижается, а сила тока увеличивается.

Популярные статьи  Почему стучат гидрокомпенсаторы на холодном или горячем двигателе

Это способствует причинению вреда человеку и оборудованию. Специально для таких случаев были разработаны микроконструкции, которые предотвращают негативные ситуации. Один из них — предохранитель. В этом материале будет рассказано, что такое предохранитель и как производится, как прозвонить предохранитель мультиметром и в какой последовательности производится проверка предохранителей.

Способы проверки предохранителей в машине: визуально, по напряжению, по сопротивлению
Обычные цилиндрические предохранители класса gG

Как найти его место установки в автомобиле

p, blockquote 40,0,0,0,0 —>

Для того, чтобы найти место установки определенного предохранителя, необходимо воспользоваться руководством по эксплуатации автомобиля. Не во всех руководствах есть сведения о блоках предохранителей. Наиболее распространенные места их установки:

p, blockquote 41,0,0,0,0 —>

  • в подкапотном пространстве со стороны водителя;
  • возле положительной клеммы аккумуляторной батареи;
  • в салоне под приборной панелью;
  • в салоне в районе бардачка;
  • на торцах торпеды;
  • под задним сиденьем (в некоторых моделях BMW);
  • в багажнике под обивкой с правой или левой стороны.

В интернете есть специальные ресурсы, в которых можно найти месторасположение этих блоков и конкретно предохранителей, обслуживающих определенные системы и устройства автомобилей.

p, blockquote 42,0,0,0,0 —>

Важная информация при проверке

Для начала диагностики требуется соблюдение условий:

  • Автомобиль должен быть заглушен, а зажигание выключено;
  • Автомобиль должен быть укомплектован исправным аккумулятором с подсоединенными к нему клеммами.

Не стоит перемыкать контакты двух предохранителей, а также пытаться выполнить временной ремонт, используя, проволоку. Это может привести к замыканию и полному выходу из строя одного из узлов автомобиля. Необходимо устанавливать защитные компоненты с номиналом ампер, не превышающим требуемое значение.

#5 Установите новый предохранитель с силой тока, соответствующей тому, который перегорел.

Отправляйтесь в автомобильный магазин, чтобы найти предохранители для вашего автомобиля. Принесите перегоревший предохранитель с собой, чтобы убедиться, что вы купите тот, который нужен. После того, как вы приобрели правильную замену, просто вставьте ее в слот, откуда ранее удалили перегоревший предохранитель.

Автомобильные предохранители имеют цветовую маркировку, поэтому, если предохранители другого цвета, вы сразу узнаете, что они не совпадают. Кроме того, убедитесь, что форма зубца нового предохранителя соответствует старому. При необходимости обратитесь к сотруднику магазина за помощью в поиске нужной замены.

Подготовка к проверке

Перед тем как приступить к диагностике, важно определиться с назначением выводов у проверяемого элемента. Для этого можно воспользоваться даташитом на прибор, то есть документацией, выпущенной производителем. В ней всегда описываются характеристики и схема устройства

В ней всегда описываются характеристики и схема устройства.

Нередко схема устройства реле представлена и на самом элементе. В этом случае управляющие контакты изображаются точками, соединёнными катушкой индуктивности, а переключающие — прямыми линиями с пунктиром, указывающими на их возможное положение. Правда, выводы для подачи питания могут рисоваться и в виде прямоугольника с выходящими из середины его боковых сторон прямыми отрезками, управляемыми, как обычный механический переключатель.

Но даже если такой схемы нет, то можно попробовать оценить контакты визуально (управляющие выводы делаются цветом немного светлее). Если реле впаяно в схему, то по плате несложно будет отследить общую шину и дорожки питания. При этом на текстолите часто подписываются контакты, а по принципиальной схеме можно будет определить их назначение.

Чтобы проверить реле тестером, можно использовать как цифровой, так и аналоговый прибор. Но из-за удобства использования предпочтение лучше отдать первому. Настройка или специальная подготовка приборов не потребуется

Единственное, на что следует обратить внимание, так это на состояние элемента питания мультиметра. В цифровом тестере на экране не должен светиться значок замены батарейки, а в аналоговом варианте при закорачивании двух измерительных проводов друг на друга стрелка должна устанавливаться напротив нуля

Кроме тестера для проведения комплекса измерений понадобится регулируемый блок питания. Для того чтобы получить правильные результаты проверки, реле необходимо выпаять из схемы. Связанно это с возможным шунтированием её выводов как активными, так и пассивными радиоэлементами, поэтому с помощью блока питания и подаётся напряжение на выводы в автономном режиме. Проверка реле происходит в несколько этапов, при которых тестируется:

  • обмотка;
  • нормально замкнутое состояние;
  • нормально разомкнутое положение.

https://youtube.com/watch?v=jTnxP8g-3iU

Почему плавятся предохранители в машине

p, blockquote 16,0,0,0,0 —>

Рассмотрим почему горят предохранители в машине — наиболее частые типовые причины.

p, blockquote 17,0,0,0,0 —>

Прикуривателя

Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.

p, blockquote 18,0,0,0,0 —>

В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.

p, blockquote 19,0,1,0,0 —>

Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.

p, blockquote 21,0,0,0,0 —>

Омывателя

Выход из строя данного предохранителя связан с возможным замерзанием воды в бачке и трубках системы омывателя при отрицательных и слабоположительных температурах. Нарушается подвижность привода электронасоса, в результате чего увеличивается ток, перегорает предохранитель. Для предотвращения таких ситуаций необходимо своевременно заменить воду на незамерзающую жидкость и очистить всю систему от воды.

p, blockquote 22,0,0,0,0 —>

Дворников

Выходит из строя в случае примерзания дворников к стеклу, заклинивания редуктора. Поэтому перед началом движения утром в холодное время года необходимо проверять щетки на предмет примерзания к стеклу.

p, blockquote 23,0,0,0,0 —>

Обогрева стекол и зеркал

Может перегореть вследствие замыкания электропроводки. Наиболее «слабые» места проводки – в гофрошлангах передних дверей, двери багажника, под накладкой водительского порога.

p, blockquote 24,0,0,0,0 —>

Печки

За печку обычно отвечает предохранитель номиналом от 30 Ампер. В случае износа электродвигателя печки, особенно подшипников и втулок, ток в цепи электропривода значительно увеличивается. Избежать таких ситуаций помогает своевременное проведение регламентных работ вентилятора печки.

p, blockquote 25,0,0,0,0 —>

Систем освещения

Часто перегорают, если устанавливается мощность, устанавливаются нештатные лампы, особенно ксеноновые с блоком розжига, ток потребления которых значительно выше. При увеличении номинала следует одновременно «усилять» электропроводку ламп, укладывая провода большего сечения.

p, blockquote 26,0,0,0,0 —> adsp-pro-2 —>

Системы охлаждения двигателя

Выходят из строя при увеличении тока потребления электровентилятора радиатора по причинам:

p, blockquote 27,0,0,0,0 —>

  • попадания посторонних предметов в область вращения лопастей вентилятора;
  • износа электродвигателей вентилятора;
  • выработке смазки двигателей.

Блока управления двигателем

Их перегорание приводит к отказу запуска двигателя. По этой причине водитель должен знать, где расположены предохранители, обслуживающие блок управления двигателем. Практически половина всех неисправностей, связанных с отказом запуска двигателей, определяется их перегоранием.

Как определить сгоревший предохранитель

Рубрика: Электрика

Предназначение автомобильных предохранителей заключается в защите электрических цепей автомобиля от чрезмерного тока, который может возникнуть в случае короткого замыкания. Если вы столкнулись с тем, что обесточены электрические автомобильные системы, вам сначала нужно выполнить проверку предохранителей. Как определить сгоревший предохранитель мы сегодня объясним. На машинах пользуются предохранителями нескольких видов. Самым большим распространением пользуются ножевые или плоские штекерные предохранители. Чтобы определить ток, на работу с которым рассчитан предохранитель, пользуются цветовой маркировкой.

Предохранители на машине могут находиться в нескольких местах, например под панелью с приборами или под капотом. Хотя мест где они установлены, может быть намного больше, все определяется конкретным вариантом и маркой машины.

Есть 2 основных способа используя которые можно проверить автомобильные предохранители. Первый заключается в их извлечении и визуальной проверке, что не столь надежно. Он подразумевает использование тестера. Проверяя предохранитель тестером надо его установить на проверку целостности цепи.

Затем надо прикоснуться щупами прибора к выводам предохранителя. На целом предохранителе, стрелка прибора отклонится, на цифровом значение будет стремиться к нулю, что сигнализирует о нулевом сопротивлении.

Популярные статьи  Почему большой расход масла в двигателе – нормы расхода топлива и причины повышенного расхода

Второй способ, как определить сгоревший предохранитель — является более удобным, чем первый, и при его использовании не надо извлекать предохранители из гнезд. Чтобы их проверить вам понадобиться пробник. Включите неработающую цепь.

Затем по очереди прикасайтесь пробником одного и другого вывода предохранителя. При наличии напряжения на одном выводе и отсутствии на другом, предохранитель является неисправным.

Вы должны произвести замену неисправного предохранителя аналогичным, рассчитанным на ток той же величины. Не пользуйтесь «жучками», так как при этом может выйти из строя электрооборудование машины. Даже предохранители заводского производства бывает некачественные и не сгорают во время короткого замыкания, а просто плавятся.

Чтобы их проверить надо уничтожить один предохранитель, намотав его на выводы провода, затем коснувшись аккумуляторных клемм. Качественный предохранитель сразу сгорит, и такими предохранителями можно пользоваться на авто.

Чтобы обеспечить защиту новым предохранителем вашего автомобиля при коротком замыкании, вам надо выяснить причину его появления. Для этого надо проверить проводку, на наличие повреждений изоляции

С особым вниманием надо подходить к осмотру мест, где имеется соприкосновение проводов с корпусом

Во время движения машины может произойти повторение замыкания, поэтому необходимо понять, обнаружить и своевременно устранить причину короткого замыкания.

Как определить сгоревший предохранитель мы объяснили, ищите!

  • Сочи Авто Ремонт

    Электрика

    Выбираем аккумулятор для своего автомобиля! Аккумулятор необходим для запуска двигателя, а при определенных ситуациях может выступать в качестве резервного источника …

  • Сочи Авто Ремонт

    Электрика

    Предназначение фар известно каждому – это освещение дороги, создание комфорта и безопасности движения для водителя в темное время суток, да …

  • Сочи Авто Ремонт

    Электрика

    Технический прогресс не останавливается на месте, и проникает во все отрасли нашей жизни, в том числе и в автомобильную промышленность. …

  • Сочи Авто Ремонт

    Электрика

    Большинство владельцев авто с контактной системой зажигания, через некоторое время задумываются об установке бесконтактной системы или говоря проще электронного зажигания. …

2012-2017 Сочи Авто Ремонт

sochi-avto-remont.ru

Как быстро утечка тока может сажать аккумулятор?

Многие автолюбители, даже после поверхностного изучения этой темы, не могут понять, как столь небольшие токи могут высаживать аккумулятор в ноль. Попробуем наглядно объяснить, как это происходит в разных ситуациях. Тем более, что вполне возможен такой исход событий, когда абсолютно новая АКБ “не доживает” до утра даже при токах утечки, не превышающих норму.

Ситуация первая. В наличии абсолютно новый аккумулятор емкостью 60 Ач. Предварительно полностью заряжен от стационарного зарядного устройства. Ток утечки не превышает норму — скажем, 60 мА. За сколько времени аккумулятор полностью сядет при таких раскладах? Считаем. При таком токе утечки за один час АКБ “теряет” 60 мА. За одни сутки, то есть, за 24 часа, соответственно — 1440 мАч или 1,4 ампер-часов. Отсюда следует, что запасенных предварительно 60 Ач хватит примерно на 40 суток. Много? Может и да, если вы ездите на машине часто. А вот если вы оставили ее на стоянке, а сами уехали в отпуск, то хватит впритык. Не забываем, что это были описаны идеальные условия — новая АКБ и нормальный ток утечки.

Ситуация вторая. В наличии такой же новый аккумулятор и нормальный ток утечки. Но перед тем, как поставить машину на длительную стоянку, специально мы ничего не заряжали. Как правило, даже если система зарядки АКБ в машине полностью исправна, аккумулятор очень редко оказывается полностью заряженным по окончанию поездки. То есть, в нем уже нет рассмотренных выше 60 Ач энергии. Зная принцип расчета, несложно прикинуть, как быстро в этой ситуации “сдохнет” на 60-70% заряженная АКБ.

Ситуация третья. Имеем аккумулятор б/у и нормальный ток утечки. АКБ любой технологии со временем неминуемо теряет свою емкость. То есть, даже при правильной эксплуатации (что бывает редко) уже через пару лет из 60 Ач остается от силы 25-35 Ач. Сами посчитайте, через сколько сядет такой аккумулятор, если его предварительно еще и не зарядить полностью.

Ситуация четвертая. Имеем не очень новый аккумулятор и ток утечки порядка 300 мА (гораздо выше нормы). Как уже было сказано выше, в не новой АКБ емкости 60-70 Ач быть не может из-за естественного износа. Допустим, осталось там 25 Ач. После очередной недолгой поездки АКБ мы специально не заряжали, то есть он мог подзарядиться от генератора, скажем на 80%. Итого, мы ставим его на стоянку с запасом энергии в 20 Ач. При токе утечки в 300 мА наш аккумулятор полностью “сдохнет” уже через 60 часов, то есть, всего за два-три дня.

Ситуация пятая. К не новому аккумулятору и току утечки сверх всякой нормы добавим еще как попало работающую систему зарядки. То есть, изношенный генератор, некорректно работающий реле-регулятор и другие проблемы, которые встречаются в машинах сплошь и рядом. До кучи кинем еще и непродолжительные поездки с включенными фарами, печкой и музыкой.

В описанной ситуации, мало того, что аккумулятор, в принципе, не способен накопить много энергии, так ему и взять эту энергию не откуда. Вы потратили много на запуск двигателя, потом недолго проехались, и ставите машину на стоянку. А в АКБ, тем временем, осталось в запасе не более 10 Ач энергии. За сколько она иссякнет, если ток утечки будет хотя бы 300 мА? Правильно — уже спустя 30 часов наступит глубокий разряд. Но на запуск двигателя не будет хватать уже и через 4-6 часов.

Добавим к этому всему усугубляющие факторы. Например, отрицательная температура воздуха, при которой АКБ и заряжается плохо, и разряжается быстрее, а то и вовсе — может замерзнуть с концами. Также следует помнить о том, что для успешного запуска двигателя аккумулятор должен быть заряжен хотя бы процентов на 20-30. Если же он разряжен сильнее, то даже при наличии какого-нибудь запаса энергии для работы стартера не хватит пускового тока. Последний вяло “вжикнет” пару раз, после чего наступит тишина.

Частые ошибки и их последствия

Основные ошибки при установке и замене автомобильных предохранителей в цепи:

Нельзя увеличивать номинал предохранителя, не произведя расчет необходимого сечения проводников в цепи. Если провода не выдержат большие токи, они могут перегреться, что приведет к короткому замыканию и возгоранию.

Необходимо заменять предохранитель на исправный такого же типа. Если установить другого типа, могут перегреваться контактные зоны гнезда предохранителя, что также может привести к воспламенению.

Ни в коем случае нельзя устанавливать «жучок». Если предохранитель «вылетел», значит, в цепи уже есть проблемы, возможно, короткое замыкание. Жучок с большой вероятностью приведет к оплавлению проводки. Лучше временно взять исправный предохранитель такого же номинала из второстепенной цепи в блоке предохранителей, например, от печки, обогревателя заднего стекла, противотуманок и т.д. Наборы предохранителей можно купить на ближайшей АЗС.

Некоторые автолюбители при увеличении частоты перегорания определенного предохранителя увеличивают (иногда в два раза) его номинал. Это может привести к отказу блока, который он обслуживает. В такой ситуации необходимо разобраться с причиной, а не следствием.

Проверка сети на наличие утечки

Для проведения проверки потребуется не так уж и много – достаточно под рукой иметь амперметр или мультиметр с возможностью измерения силы тока до 10 А, набор ключей рожковых, перчатки хлопчатобумажные.

Что касается автомобиля, то перед проверкой бортовой сети, на нем глушится двигатель, и отключаются все потребители энергии.

То есть обязательно нужно отключить магнитолу, кондиционер, проверить, не включены ли какие-либо лампы.

В общем, нужно сделать все, как будто авто ставится на стоянку, но при этом нужно обеспечить доступ к АКБ.

Важно перед замерами еще раз проверить, не осталось ли включенных потребителей энергии. Проверяют утечку тока обычно по «минусовому» выводу с аккумулятора. Следует послабить крепление «минусового» клеммника от АКБ и снять его с клеммы

Популярные статьи  MPI двигатель автомобиля

Следует послабить крепление «минусового» клеммника от АКБ и снять его с клеммы

Проверяют утечку тока обычно по «минусовому» выводу с аккумулятора. Следует послабить крепление «минусового» клеммника от АКБ и снять его с клеммы.

Плюсовой провод остается подключенным. Далее производится подключение прибора.

Одним щупом мультиметра или амперметра следует коснуться «минусовой» клеммы АКБ, а вторым – снятого клеммника.

Полярность прибора при проведении проверки через «минусовой» вывод роли не играет. После подсоединения на дисплей выведется значение потребляемого тока.

Нормальное потребление тока из АКБ находится в диапазоне 15-70 мА, в некоторых авто допускается ток утечки на уровне 70 — 80 мА.

Такой диапазон обуславливается количеством электроприборов – если оно минимальное, к примеру, на карбюраторном авто только с базовым электрооборудованием и без сигнализации, то и расход тока будет малым.

А вот если в авто используется инжектор, имеются охранные мультимедийная системы, то и потребление тока будет больше.

Если при проверке замеры утечки тока оказались в норме, то следует тогда уже обращать внимание на состояние АКБ. А вот если прибор показал увеличенный расход, то следует продолжать проверку. А вот если прибор показал увеличенный расход, то следует продолжать проверку

А вот если прибор показал увеличенный расход, то следует продолжать проверку.

Дальнейшие замеры производятся достаточно просто, но потребуется доступ к блоку предохранителей.

Из предохранительного блока следует поочередно вытаскивать предохранители, причем после каждого проводить замер утечки.

Если после извлечения очередного предохранителя, утечка снизилась до нормального показания, значит, повышенное потребление тока происходит именно по той ветке, за которую отвечал извлеченный предохранитель.

Остается только при помощи схемы электрооборудования определить, какие приборы запитывались под данной «ветки», после чего уже тщательно осмотреть проводку, а также проверить работоспособность электроприборов.

Проверка на целостность (поиск нужного проводника)

Для проверки целостности электропроводки или поиска одной жилы в составе многожильного кабеля вполне достаточно цифрового тестера, включённого в режиме измерения сопротивления. При проведении такой операции необходимо создать замкнутую цепочку, состоящую из непосредственно из мультиметра (тестера), пары измерительных «концов» и самого проверяемого проводника. При этом по тестируемому участку пропускается небольшой по величине электрический ток, а мультиметр определяет величину его внутреннего сопротивления. Это еще не прозвонка, но довольно удобный способ.

В процессе такой проверки по показаниям дисплея мультиметра можно будет судить о целостности или обрыве в проверяемом участке цепи или проводнике. Нулевые или близкие к нескольким Омам показания означают, что проводка не имеет обрыва; при этом выдаваемый прибором электрический ток свободно через неё протекать.

Также возможен вариант, когда при проверке обнаруживается, что прибор индицирует показания в районе мегаом, а при контрольной прозвонке не выдаёт звукового сигнала. Это означает, что на участке проводки имеется не определяемый визуально внутренний обрыв.

По сути позвонка – это определение мультиметром, есть контакт между проводами, или его нет. Мультиметр выдает небольшой ток, и если цепь целая, то фиксируется напряжение, в результате раздается звуковой сигнал – звонок, а на дисплее мультиметра высвечиваются нули. Прозвонкой проверяют предохранители, лампочки, провода, целостность схем.

Значение сопротивления определяется общей длиной проверяемого мультиметром кабельного изделия. Одновременно с этим между всеми входящими в состав многожильного кабеля и расположенными рядом проводниками контакт должен отсутствовать, что и проверяет прозвонка.

Назначение

p, blockquote 5,0,0,0,0 —>

Автомобильные предохранители (иначе плавкие вставки) в электрических схемах применяются для:

p, blockquote 6,0,0,0,0 —>

  • защиты от перегрузок электрических цепей, возгорания в случае короткого замыкания;
  • защиты электронных блоков автомобиля при неисправности электрооборудования и проводки;
  • контроля максимальных токов в цепях автомобиля;
  • своеобразной диагностики неисправности электрооборудования автомобиля.

Последняя функция имеет в виду тот факт, что при неисправности какого-либо электронного устройства в автомобиле перегорание предохранителя, обслуживающего данный блок, будет свидетельством проблем в блоке.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

  • U — символ напряжения;
  • В — обозначает вольты, это тоже мера напряжения;
  • I — это ток, при установке ручки на это обозначение будет измерена сила тока;
  • А — амперы, мера силы тока;
  • Ω, R — символ сопротивления;
  • Ом — мера сопротивления, Омы;
  • -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
  • Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Читать также: Температура плавления бронзы в градусах

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
