Утечка тока в автомобиле: проверка мультиметром

Содержание

Причины и последствия

Для начала необходимо разобраться, что такое автомобильный АКБ. Как и любой другой аккумулятор – это химический источник тока, имеющий электрическую ёмкость, значение которой обычно наносится на этикетке батареи. Измеряется она в ампер-часах (А·ч).

Ёмкость АКБ измеряется в ампер-часах и показывает каким током будет происходить разряд автомобильного аккумулятора

Фактически ёмкость определяет количество электрической энергии, которую может отдать полностью заряженный аккумулятор. Утечка тока представляет собой ток, потребляемый от батареи. Допустим, у нас серьёзное короткое замыкание в автопроводке, и ток утечки составляет 1 А. Тогда приведённый в качестве примера аккумулятор на 77 А·ч разрядится за 77 часов. В ходе использования ресурс батареи и её эффективная ёмкость уменьшаются, поэтому стартеру может не хватать пускового тока уже при разряде АКБ наполовину (в холодное время до 75 %). С такой утечкой можно считать, что через сутки завести авто с ключа станет практически невозможно.

Главная неприятность заключается в глубоком разряде аккумулятора. При получении энергии с АКБ, серная кислота, входящая в состав электролита, постепенно преобразуется в соли свинца. До некоторого момента этот процесс является обратимым, так как подобное происходит при заряде аккумулятора. Но если напряжение в ячейках опускается ниже определённого уровня, электролит образует нерастворимые соединения, оседающие на пластинах в виде кристаллов. Эти кристаллы никогда не восстановятся, но будут уменьшать рабочую поверхность пластин, приводя к увеличению внутреннего сопротивления батареи, а, значит, к уменьшению её ёмкости. В конце концов, придётся покупать новый аккумулятор. Опасным разрядом считается напряжение ниже 10,5 В на клеммах АКБ. Если вы принесли домой на зарядку автомобильный аккумулятор и увидели более низкое напряжение, настало время бить тревогу и срочно разбираться с утечкой!

Кроме того, утечки, вызванные короткими замыканиями или расплавленной изоляцией проводки при достаточно больших токах могут привести не просто к порче АКБ, но и к возгоранию. Действительно, новый автомобильный аккумулятор способен отдавать в течение небольшого периода времени сотни ампер, которые по законам физики могут привести к плавлению и воспламенению за несколько минут. Старые батареи могут вскипеть или взорваться при постоянной повышенной нагрузке. Хуже того – всё это может произойти совершенно случайно в любое время, например, ночью на парковке.

Электрическая система автомобиля представляет собой комплекс сложных электронных систем, соединённых между собой

После рассмотрения всех неприятных последствий тока утечки стоит разобраться и в его причинах. Раньше, во времена карбюраторных автомобилей с минимумом электроники нормальным током утечки считалось полное его отсутствие. В тех машинах просто нечему было потреблять ток с батареи, когда зажигание было отключено. Сегодня всё изменилось: любой автомобиль просто напичкан различной электроникой. Это могут быть как штатные устройства, так и установленные водителем впоследствии. И хотя вся современная электроника под дружное шествие экологов с лозунгами об энергосбережении поддерживает специальные «спящие» режимы или режимы ожидания с очень низким потреблением энергии, какое-то количество тока потребляется дежурными цепями. Потому небольшие значения тока утечки (до 70 мА) являются нормой.

Из заводского оборудования в автомобиле в норме постоянно потребляют некоторое количество энергии следующие девайсы:

  • Диоды в выпрямителе генератора (20-45 мА);
  • Магнитола (до 5 мА);
  • Сигнализация (10-50 мА);
  • Различные коммутирующие устройства на базе реле или полупроводников, бортовой компьютер двигателя (до 10 мА).

В скобках указаны максимально допустимые значения тока для исправного оборудования. Компоненты с неисправностью могут резко увеличить своё потребление. О выявлении и устранении таких компонентов мы поговорим в последней части, а пока приведём список устанавливаемых водителями дополнительных устройств, которые часто могут добавить к утечке ещё добрую сотню миллиампер:

  • Нештатная магнитола;
  • Дополнительные усилители и активные сабвуферы;
  • Противоугонка или вторая сигнализация;
  • Видеорегистратор или радар-детектор;
  • GPS-навигатор;
  • Любое оборудование с питанием через USB, подключенное к прикуривателю.

Способы проверки

Автовладельцев, столкнувшихся с быстрым разряжением аккумулятора, начинает интересовать, как проверить утечку тока в автомобиле мультиметром. Сделать это можно самостоятельно, без обращения в сервис.

Для начала необходимо разобраться, какое напряжения является нормой утечки тока в автомобиле. Для машин без дополнительно подключенных электрических приборов, допустимый ток утечки варьируется от 20 до 30 мА. Для автомобилей с мощными габаритными огнями, стереосистемой с усилителем, колонками и телевизором, норма утечки может доходить до 80-90 мА. Далее будут описаны способы, как найти утечку напряжения.

Способ 1

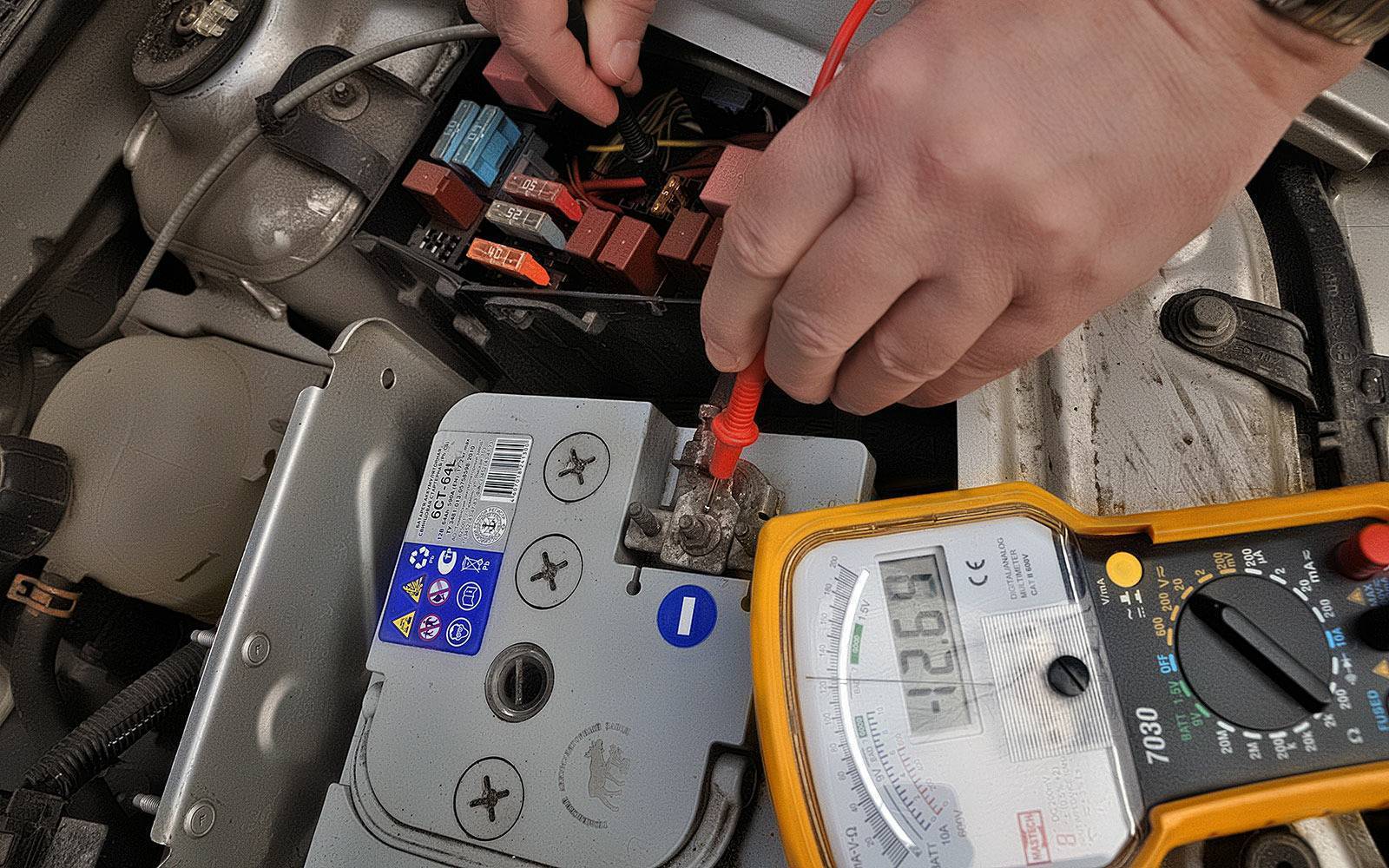

Утечку тока в автомобиле мультиметром нужно начинать замерять с аккумулятора. Батарея должна держать заряд при отключении всех систем, при этом показания нагрузки (ампер), не должны быть выше нормы утечки.

Для проверки понадобится тестер или мультиметр, переключенный в режим замера постоянного напряжения до 20 вольт. Далее необходимо:

  1. Выключить зажигание, закрыть все двери на ключ, поднять стекла.
  2. Красный контрольный щуп тестера подключить к клемме «+» аккумулятора.
  3. Черный щуп мультиметра подключить к клемме «–» на АКБ.
  4. Так с помощью мультиметра замеряется общее напряжение батареи, которое должно быть не ниже 12 вольт. Дополнительную проверку можно провести утром, после 8–12 часов простоя автомобиля. Отклонение в 1 вольт вполне приемлемо для разряжения при допустимой норме утечки.

Далее необходимо проверить ток утечки на аккумуляторе автомобиля.

  1. Красный контрольный щуп соединить с корпусом батареи.
  2. Черный щуп с «минусом» АКБ.
  3. Если изоляция исправна, ток утечки не должен определиться тестером. Если замер дал результаты, стоит помыть и почистить корпус батареи и повторить проверку.

Этим способом можно обнаружить утечку через короткое замыкание самого аккумулятора. Проблема возникает, если на корпус попала влага или он сильно загрязнен.

Способ 2

Если первый способ не дал результатов, то искать проблему нужно в электроцепи. Поиск также начинается с АКБ.

  1. Тестер перевести в режим амперметра.
  2. При помощи гаечного ключа ослабить крепление клеммы «минус» на батарее.
  3. Снять клемму.
  4. Красный щуп соединить с клеммой «минус» на АКБ.
  5. Черный щуп с концом провода, который отключили от АКБ.

Тестер покажет ток утечки в автомобиле. Этот способ поможет померить и вычислить значения, которые превышают стандартную норму. При этом проверку на «+» проводе проводить не допускается, так как только через этот провод происходят утечки.

Способ 3

Для этого способа понадобятся измерительные клещи. Это специальный тестер для замера электрической нагрузки. Перед поиском утечки, необходимо отключить оба контрольных щупа от прибора. Далее перевести токоизмерительные клещи в режим замера ампер. Для того чтобы проверить цепь на неисправность, необходимо открыть клещи и закрыть их вокруг клеммы «+» аккумулятора. Тестер покажет значение утечки при отключенной цепи питания.

Если в процессе замеров любым из трех способов, была обнаружена утечка части напряжения, источник потребления необходимо найти. Мастера ищут подобные неисправности методом исключения.

Как производится проверка утечки тока в автомобиле мультиметром

При  появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.

Последовательность проверки:

1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.

Популярные статьи  Замена масла в КПП Ларгус

2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.

5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.

В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.

6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.

Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.

Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.

Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.

Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.

Видео — поиск утечки тока в автомобиле:

Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.

Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.

7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.

8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:

  • замыкание проводки;
  • залипание реле;
  • выход из строя электронных блоков.

9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.

Поиск и устранение утечки тока

Проведя на автомобиле тестером все необходимые измерения, установив наличие утечки, выделяются проблемные участки.

Начинающие автомобилисты устанавливают в транспортное средство разнообразное оборудование, дополнительные агрегаты. Это приводит к существенной перегрузке электрической сети машины. Поэтому проверка начинается с оборудования, которое было установлено в автотранспорт водителем.

Как найти место утечки?

  • Мультиметр подключается в режиме амперметра.
  • Каждое внештатное устройство, штатное оборудование отключается поочередно. При этом все показания, которые отображаются на мониторе мультиметра, фиксируется.
  • Если на мониторе отображаются стандартные параметры силы тока, проводят осмотр оборудования, которое было отключено. Ведь агрегат нормально не функционирует.

Перед определением оборудования, которое провоцирует утечку тока, проверяется состояние аккумуляторной батареи, токопроводящих выводов и других элементов. При необходимости проводят замену источника питания.

Особенности диагностики

Для того чтобы определить ток утечки, используют мультиметр, который укомплектован режимом амперметра. Для этих целей подойдет переносная модель, при помощи которого устанавливается не только сила тока.

Перед тем как проверить утечку тока в авто, необходима подготовка, которая включает:

  • Отключение приборов, которые подводятся к электрической сети.
  • Отключение неявных потребителей электрической энергии.
  • Отключение зажигания.
  • Установка крышки капота в определенном положении.
  • Ослабление отрицательной клеммы при помощи специального ключа.

Проверка состояния

Проверка включает не только использование мультиметра. Для выявления проводят осмотр установленного в автотранспортное средство электрического оборудования. Требуется оценка качества электрической проводки. Нередко некачественная или поврежденная изоляция приводит к существенным потерям.

К штатным агрегатам прилагается проводка, которая укомплектована изоляционным слоем. Электрические провода, которые входят в состав нештатного оборудования, располагаются неудобно или неправильно. При контакте с блоком двигателя, кронштейном повреждается изоляционный слой, возникает короткое замыкание, возгорание и утечка.

Проверке подвергается проводка, подведенная к сигнализации, которая сосредоточена в дверных конструкциях, под сидениями. В результате, истирание изоляционного слоя происходит из-за постоянного замыкания, размыкания сформированной цепи.

Сигнализацию переводят в соответствующий режим. После этого отслеживаются показатели, которые отображаются на амперметре. Они постепенно уменьшаются. Если показатели остаются такими же, то требуется детальная проверка.

Проверка аккумулятора

Оптимальным напряжением считается показание в 12,65 вольт (+/- 0,05) – это значение максимально заряженного АКБ. Минимально допустимым для нормальной работы автомобиля считается 11,9 В

Как измерить утечку тока

Отключение всех электрических устройств автоДля этого необходимо отключить любые световые приборы (внешние и внутренние), магнитолу и любые другие электроприборы. Также необходимо вытащить ключ из замка зажигания. 2. Открыть капот и закрыть двери 3. Подключить амперметр На измерительном приборе ручка должна быть поставлена на 10А. Подключение производится в разрыв массе, то есть необходимо отсоединить «минусовой» провод от АКБ, и один контакт прибора прижать к освободившейся клемме, а другой к снятому проводу. Начинать измерения нужно примерно через минуту. Это связано с работой сигнализации: системе необходимо перейти в режим ожидания. Некоторые автосигнализации переходят уже через 6-7 секунд, другие остаются в активном режиме около 40 секунд

Важно! Практически в каждом современном автомобиле во время стоянки происходит потребление электричества. Негативное влияние оказывает именно избыточное потребление электроэнергии в нерабочем состоянии

Нормальным уровнем утечки тока считается значение от 0,15 до 0,5 Ампер. Максимально допустимым для нормальной работы АКБ специалисты считают утечку в 0,7А. Если измерения показали большее значение, то причина быстрой разрядки аккумулятора является именно избыточная утечка тока.

Как определить источник тока утечки

Существует несколько способов определения участков электрической цепи автомобиля, в которых происходит утечка тока. Мы расскажем об одном из самых удобных, но не менее эффективных. Для проведения данной диагностики потребуется выполнить всё то, что необходимо для определения уровня утечки тока. После этого, не отключая амперметр нужно попасть в щиток предохранителей. Затем необходимо вытащить первый предохранитель и проследить за показаниями прибора, если уровень утечки сохраняется, то проблема не в данном участке цепи. Таким образом необходимо продолжать поочерёдно отключать и возвращать предохранители до обнаружения проблемного участка электросети. Если панель предохранителей находится внутри салона, а закрепить контакты измерительного прибора не получается, то можно просто производить замеры после отключения каждого из участков цепи.

Заключение

Определение тока утечки не требует каких-либо специальных навыков или знаний. Однако устранение утечки тока лучше доверить профессионалам, даже если вы смогли самостоятельно определить проблемный участок электроцепи. Ремонт электропроводки автомобиля довольно сложный процесс и непрофессиональная работа может привести к ещё большим негативным последствиям.

Популярные статьи  Расход топлива на Ниве ВАЗ 21214

Как найти и устранить дефект

К сожалению, найти и устранить электрическую утечку не так легко, как кажется. Сложностей здесь несколько:

Единственный надежный «симптом», указывающий на наличие дефекта — это быстрая разрядка аккумуляторных батарей

Однако в случае небольшой утечки разрядка АКБ может происходить достаточно медленно, что значительно усложняет диагностику.
Также следует обратить внимание, что при наличии этого дефекта машина далеко не всегда бьет током, поскольку сила тока может быть достаточно низкой (то есть человек не почувствует его при прикосновении к авто).
Источником неисправности может служить множество элементов сети — проводка, сам аккумулятор, генератор и так далее. Также «забирать» ток могут дополнительные приборы, подключенные к сети (например, сигнализация).
При этом никакого единого алгоритма починки нет

После установления источника неисправности Вам придется самостоятельно искать, почему же этот прибор работает неправильно. В ряде случаев сделать это бывает непросто.

Как проверить аккумулятор мультиметром

Для диагностики машины обычно применяется небольшое компактное устройство мультиметр. Измеритель емкости, позволяет определить параметры электрического тока на данном участке цепи. Перед проведением замеров обязательно обесточьте всю электронную аппаратуру (сигнализация, магнитофон + скрытая аппаратура в бардачке и под капотом).

После этого откройте капот и закрепите его. Не забудьте закрыть двери авто (окна при этом рекомендуется оставить открытыми, поскольку при проведении замеров иногда срабатывает центральный замок).

Теперь можно приступать к проведению замеров:

С отрицательного полюса АКБ снимите провод и положите его рядом (он Вам вскоре пригодится). Выставите на мультиметре значение «10 ампер»

С помощью одного щупа-крокодила соедините мультиметр с АКБ, с помощью другого щупа соедините мультиметр с проводом от АКБ (не перепутайте полярность).
Обратите внимание на циферблат мультиметра — там должно появиться число (это сила тока, проходящего через данный участок цепи). В норме это число должно находиться в пределах от 0,01 до 0,03 — если же показатель сильно отклоняется от данных значений, то это значит, что в сети есть утечка (обычно это указывает на поломку самого АКБ либо повреждение проводки).
После тестирования системы обязательно выполните проверку всех электронных устройств

Для этого по одному подключите приборы к электросети и выполните замеры тока мультиметром согласно инструкции выше. Если после подключения какого-либо устройства вдруг резко вырос ток, то это значит, что этот прибор работает с утечкой.
В конце также рекомендуется измерить силу тока на генераторе. Для этого на мультиметре выставите режим, который используется для измерения напряжения. Потом подключите мультиметр к аккумулятору, заведите мотор автомобиля, включите фары и обогреватель — в норме Вы должны получить значение от 12 до 14 вольт. Отклонение от нормы указывает на наличие утечки.

Способ устранения утечки напрямую зависит от причин появления этого дефекта. Например, в случае неисправного аккумулятора рекомендуется приобрести и поставить новую батарею. Если же из строя вышла проводка, нужно найти поврежденный участок и выполнить его ремонт.

Диагностика и устранение причин утечки тока

Для того чтобы провести измерение утечки тока аккумулятора необходимо подготовить:

  • Мультиметр.
  • Ключ рожковый на 10.
  • Перчатки.

Как проверить утечку тока на автомобиле мультиметром

Перед началом работ по измерению необходимо выключить зажигание, достать ключ из замка. Стекла в машине нужно открыть, двери закрыть. При измерении силы тока будет включаться и отключаться АКБ, поэтому центральный замок может сработать и открытые стекла послужат доступом в салон.

  • Внимательно проверить, чтобы все потребители тока были отключены (лампочки под капотом, в бардачке, багажнике т. п.).
  • Откройте капот и отключите минусовую клемму от АКБ.
  • Мультиметр следует перевести в режим измерения тока, подключив его в разрыв между отрицательным выводом аккумулятора и минусовой клеммой.
  • Включить прибор, снять результаты утечки тока.

Важно! Все описанные работы следует проводить при заглушенном двигателе

Устранение утечки тока

Вопрос, как найти утечку тока в автомобиле, понятен и доступен многим автовладельцам, но устранение утечки, как правило, доверяют только специалистам. Хотя, если знать некоторые особенности этого процесса причину утечки тока можно устранить самостоятельно.

Для начала следует осуществить поиск цепи, по которой вероятнее всего, происходит утечка тока. Для этого нужно из монтажного блока последовательно вынимать предохранители, наблюдая за показателями прибора. Если вы найдёте место утечки тока — показатель величины существенно снизится. В инструкции по обслуживанию вашего автомобиля указана электрическая схема, по которой нужно определить, какое именно оборудование подключено к данному предохранителю и проверить его. Если вдруг оборудование окажется неисправным, его нужно просто отнести в ремонт либо купить новое.

Монтажный блок

Если все предохранители проверены, но тестер всё также определяет утечку тока, причина находится в области, незащищённой предохранителями: генераторе, стартере либо системе зажигания. Для этого необходимо отключить провода от этих систем и провести тщательную проверку. Также не стоит забывать, что автомобиль может быть оснащен самостоятельно установленными устройствами, которые без использования предохранителей подключены к цепи замка зажигания.

Далее нужно проверить всю проводку: если обнаружится подозрительная ее часть, необходимо «прозванивать» провода на предмет целостности состояния и искать замыкание. Эти действия нужно выполнять с помощью того же мультиметра, только установленного в иной режим – омметра. Данный режим позволит наблюдать сопротивление провода.

Проверить генератор. Чтобы это сделать, необходимо мультиметр установить в режим вольтметра, подсоединив параллельно приборам. Производить замер напряжения следует только при работе двигателя, включённых габаритах и подфарниках. В норме показатель напряжение равен 13,5–14 В.

Проверка генератора

Еще одной из причин утечки тока может послужить сигнализация. Для ее диагностики рекомендуется установить режим охраны и произвести проверку примерно через пять минут. Этого времени вполне достаточно для того чтобы сигнализация перешла в режим ожидания, а утечка прекратилась. Если произойдёт именно так, значит, сигнализация исправна, если нет – причина в ее неисправности. В таком случае стоит обратиться к специалистам, самому разобраться в системе сигнализации будет очень сложно.

Проверка аккумулятора на утечку тока

Проверить, не происходит ли утечка тока через корпус АКБ просто. Нужно всего лишь проверить – нет ли напряжения на корпусе.

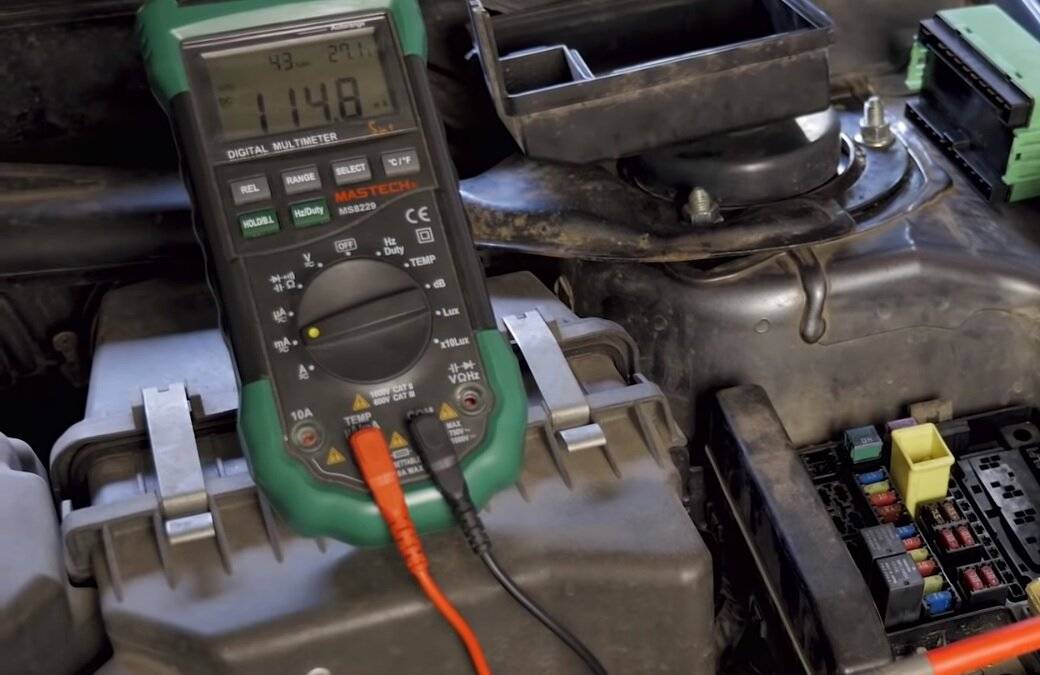

Для этого достаточно мультиметра. Заглушите автомобиль. Теперь переключите тестер в режим проверки напряжения постоянного тока до 20 В.

Приложите щупы прибора к плюсовой и минусовой клеммам. При исправном аккумуляторе должно показывать около 12,5 В.

Оставьте красный провод на плюсовом выводе, а черный щуп приложите к нескольким местам корпуса батареи.

Если ток по корпусу проходит, то экран мультиметра покажет порядка 0,95 В, а не «0», как должно быть при отсутствии паразитных токов.

В режиме проверки силы тока тестер покажет около 5,06 А.

Утечка тока в автомобиле: проверка мультиметром

Проверка корпуса аккумулятора на утечки.

Иногда проблема происходит из-за микротрещин в корпусе, через которые сочится электролит.

Поэтому тщательно осмотрите корпус, а также посмотрите посадочное гнездо аккумулятора на машине – нет ли там следов стекающего электролита.

Не забудьте помыть и протереть также посадочное гнездо, планку для крепления АКБ и силовые кабеля.

3 Определение причин разрядки АКБ – правила самостоятельных измерений

Замерить ток утечки вполне реально в условиях своего гаража. Для выполнения этой операции нужно запастись:

  • мультиметром (многие водители называют этот универсальный измерительный прибор тестером);
  • рожковым ключом на 10 или 8 (с его помощью будем откручивать клемму АКБ).

Работы желательно выполнять в плотных перчатках. Так вы убережете руки от порезов. Проверить утечку электрического тока на своем автомобиле мультиметром можно по простой схеме:

Выключаем зажигание транспортного средства, убираем ключ из замка.
Стекла в автомобиле открываем, а двери закрываем. Доступ в салон должен быть в любом случае, так как в процессе замеров аккумуляторная батарея будет включаться и отключаться, что может привести к активации центрального замка.
Отключаем все потребителя электроэнергии

Популярные статьи  Покрытие авто жидким стеклом: что такое жидкое стекло и как это работает

Здесь важно не пропустить ни одного устройства. Не забываем отключать лампочки в бардачке, багажнике, под капотом и прочих потаенных местах.
Открываем капот машины.
Откидываем с АКБ минусовую клемму.
Берем тестер, настраиваем его на режим замера тока (прибор станет работать, как обычный амперметр).
Подключаем мультиметр в разрыв между минусовым выводом батареи и клеммой.

Утечка тока в автомобиле: проверка мультиметромПри работе с аккумуляторной батареей мультиметр — ваш главный помощник

Алгоритм поиска утечки

Чтобы найти утечку, в первую очередь надо снять аккумулятор и зарядить его от стороннего ЗУ до номинального напряжения. После установки на место, надо, не включая зажигания, измерить ток, потребляемый бортовой сетью авто. Если он превышает допустимое значение, надо искать нештатного потребителя. Для этого можно замерять ток на плюсовом проводе к каждой нагрузке или просто поочередно отключать устройства, контролируя общий ток и определяя вклад в него от каждого устройства. Так можно обнаружить нагрузку, которая потребляет излишнюю энергию.

Положение мультиметра и разъема для красного щупа — 10А

Если такой потребитель не найден, надо завести двигатель и измерить напряжение на генераторе. Оно должно быть в указанных выше пределах (и однозначно выше напряжения аккумулятора). Также полезно проверить направление тока – он должен вытекать из генератора и втекать в АКБ. Если нет – надо искать причину. В первую очередь надо визуально осмотреть контакты силовой цепи (это можно сделать с самого начала, при первом осмотре подкапотного пространства).

Окисленные клеммы аккумулятора.

Если обнаружено окисление или ржавчина на контактирующей поверхности, надо снять клеммы, счистить рыхлый слой загрязнения. Плотный слой удаляется напильником или наждачной шкуркой соответствующей степени зернистости.

Если окисления нет или его удаление не помогло, есть повод подозревать неисправность генератора. Заедание подшипников можно проверить самостоятельно, откинув ремень генератора и прокрутив ротор рукой. Он должен вращаться легко и плавно, без заеданий и посторонних шумов. Выгорание диодного моста иногда можно обнаружить визуально. Также его можно проверить мультиметром – каждый диод отдельно.

Проверка диодного моста.

Проверка генератора на стенде.

Если все в порядке, надо попросить кого-нибудь нажать педаль газа (а в автомобилях с тросовой проводкой педали топливной заслонки можно увеличить обороты самостоятельно) и определить уровень напряжения на аккумуляторе. Он должен повыситься, но оставаться в пределах нормы. Если нет – повод для диагностики генератора.

Далее надо включить всех потребителей, которые обычно включены при езде (музыка, освещение и т.п.), и проверить общее потребление. Если оно выше нормы – надо принимать решение об отключении части из них или замене генератора на более мощный.

Рекомендуем: Как из блока питания компьютера сделать зарядное устройство

Чем опасна утечка тока в автомобиле

Проверка утечки тока аккумулятора автомобиля важна, поскольку одним из неприятных последствий может быть то, что аккумуляторная батарея полностью разрядится. Конечно, аккумулятор можно подзарядить, однако это не устранит проблему.

Аккумулятор кислотного типа выполнен из пластинок, которые находятся в электролите (смешанные серная кислота и дистиллированная вода). Когда он разряжается, на пластинах скапливается кислота в форме солей. Следовательно, рабочая поверхность аккумуляторной батареи становится меньше. Затем соли превращаются в кристаллы, электролит не способен растворить их. В результате аккумулятор становится менее емким и быстро портится.

Утечка тока в автомобиле: проверка мультиметром

Если во время проверки утечки тока в автомобиле вы обнаружили неполадку, следует как можно быстрее починить электрику. Иначе аккумулятор придется заменять на новый.

Всякая ли утечка — плохо?

Утечкой тока называется незапланированный ток, протекающий в электроцепи. Идеальные значения утечки – нулевые, но это не значит, что любая цифра выше 0 — плохо.

Современные автомобили «напичканы» самыми разными приборами: сигнализация, часы, память ЭБУ (электронного блока управления) и многое другое подключено к сети и потребляет электрическую энергию, причем не время от времени, а постоянно. Например, когда авто не работает, начинают функционировать охранные системы. Значит, какая-то утрата электроэнергии, то есть утечка тока, приемлема, главное, чтобы значения не были выше нормы.

Такую норму можно представить как постоянную величину, то есть её можно высчитать, просуммировав потребление каждого элемента в бортовой сети. Представим, что охранная система берет максимум 20 мА, часы 1мА и т.д. Суммарная цифра может доходить до 80 мА (0,08А), но всё зависит от определённого авто.

Например, в легковых машинах к нормальной можно отнести утечку тока максимум в 40мА, если функционирует лишь штатная электроника. При установке дополнительных устройств допустимое значение увеличивается до 80. Сюда как раз относятся колонки, нештатная сигнализация и т.п.

После прочтения этой статьи вы сможете самостоятельно понять, как обстоят дела с вашим автомобилем.

Норма утечки тока в аккумуляторе автомобиля в режиме покоя

В первую очередь, ток в режиме покоя идет внутри батареи. Это явление называется саморазрядом, и нормальным считается ток около 1% от емкости АКБ – если аккумулятор отключен. Также во время стоянки с выключенным двигателем энергию потребляют и другие нагрузки, поэтому допустимым считается 4%..5% от емкости АКБ. Так, для АКБ емкостью 55 А*ч нормальным будет считаться ток в 0,270 А (270 мА). Несложно посчитать, что при такой утечке АКБ полностью разрядится за 40-50 дней стоянки (если не снять клемму с аккумулятора, в этом случае будет присутствовать только саморазряд).

Утечка может увеличиться, если подкапотное пространство загрязнено – грязь между клеммами может иметь небольшую электропроводность и дать еще несколько процентов к паразитному току. Следует понимать, что понятие нормальной утечки не прописано в технической документации, и может для разной конфигурации схемы электроснабжения быть разным. Основной критерий – чтобы автомобиль можно было завести после стоянки обычной длительности. Если не предполагается использование авто в течение долгого срока, лучше снять АКБ или отключить одну из клемм.

При долгом простое лучше снять клемму с АКБ

2 Какова норма тока утечки – 40 или 80 мА?

Автомобили наших дней представляют собой сложнейшие конструкции, состоящие из зачастую уникальных агрегатов, которым для работы нужно электричество, хитросплетения кабелей и других не менее важных систем. По этой причине полностью избежать утечки нереально, даже когда машина только сошла с конвейера, и на ней установлена новенькая АКБ. То есть несущественный разряд батареи – это норма для любых транспортных средств. Но если ток утечки становится по-настоящему большим, о нормальности функционирования автомобиля говорить уже не приходится.

Давайте выясним, что можно считать естественным (а значит, полностью безопасным для авто) разрядом. Здесь все непросто. Допустимая утечка – величина капризная. Она варьируется в зависимости от марки и модели транспортного средства, его габаритов, наличия штатных и дополнительных электронных систем, а также от ряда других факторов. По словам специалистов, нормальная утечка должна быть следующей:

  • на крупных по габаритам машинах (внедорожники, джипы) – максимум 80 мА;
  • на иномарках классов С и В – около 40 мА;
  • на авто отечественного производства и остальных иномарках – 15–75 мА.

Лучше всего обратиться за профессиональной помощью при определении утечки заряда

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
