Инструкция: Как сделать прямоток своими руками, плюсы и минусы

Содержание

Преимущества

Автолюбитель задумывается о замене обычного глушителя самодельным прямоточным вариантом исполнения из-за следующих причин:

Замена глушителя на приточный вариант исполнения поможет увеличить мощность автомобиля на несколько лошадиных сил. Конечно, данное улучшение можно почувствовать только, как говорится, увидев данные после измерения на бумаге. Ведь разница в пару лошадиных сил почувствовать реально практически не возможно. Но чувство того, что автомобиль стал чуть мощнее, толкает автолюбителей всего мира на замену обычного заводского глушителя на прямоточный.
Придание двигателю благородный звук, который свойствен мощным вариантам исполнения силовых агрегатов машин. Также при этом стоит отметить, что при помощи различных вариантов исполнения можно подобрать подходящий тембр звучания. Однако как не крути, если рядом поставить автомобиль с мощным двигателем и простым, с вариантом исполнения прямоточного глушителя, звук от него будет лучшим, завораживающим и проникающим вглубь тела, нежели от обычного установленного двигателя. Но и возможность сделать что-то подобное радует многих автолюбителей.
Стремление переделать автомобиль под себя. Данное стремление не вызвано с желанием достигнуть какого-либо результата, а воспринимается как система улучшения автомобиля.

Прямоточный глушитель поможет увеличить мощность автомобиля

Порядок изготовления

Чтобы узнать, как сделать свисток на глушитель своими руками, требуется составить список требуемых инструментов и материалов. Вам пригодятся:

угловая шлифмашинка или электрический лобзик с полотнищем для резки металла;
автомобильные инструменты;
наждачная бумага;
электродрель;
картон;
нержавеющая сталь толщиной в 1 мм.

Зная, как устроен глушитель автомобиля, изготавливается турбосвисток следующим образом:

делается шаблон детали из картона;
шаблон разворачивается и расчерчивается;
по примеру картона при помощи электролобзика по стали вырезается фрагмент нужной формы;
заготовка сгибается, стык крепится заклепками или сварочным аппаратом;
деталь чистится и полируется до блеска, а затем ставится на глушитель своими руками.

Как сделать насадку на глушитель своими руками? А почему бы и нет?

Как сделать насадку на глушитель своими руками мы расскажем, но прежде чем покупать или начать заниматься её изготовлением, следует поинтересоваться о том, что это даст после установки на машину. В некоторых случаях подобные новшества никаких положительных результатов не приносят. Поэтому прежде чем заняться изобретением чего-то нового, вначале стоит подумать о целесообразности нововведения.

Выхлопная система любого автомобиля больше любой другой подвержена агрессивному воздействию внешних условий эксплуатации машины. Выхлопные газы имеют высокую температуру на выходе из двигателя, тем самым нагревают элементы вывода их из мотора. Попадание влаги или грязи приводит к ускорению износа из-за появления очагов коррозии. Одним из первых кто страдает от этой проблемы, является выходная труба глушителей. Установка насадки скрашивает печальный вид проржавевшей трубы.

Эстетическую часть нельзя назвать основной целью такой модернизации, так как существует и «другая» сторона медали. При увеличении диаметра выхлопной трубы, можно, получить улучшение отвода выхлопных газов, а это позволит повысить наполнение цилиндров топливной смесью, а вместе с ней мощностные и динамические показатели автомобиля. Исследования показывают, что можно снизить концентрацию выхлопных газов за счёт лучшего сгорания горючей смеси в цилиндрах.

Некоторая часть водителей, больше внимания уделяет декоративным функциям таких изделий. Встречаются автомобили, у которых в насадках вмонтирована подсветка из светодиодов. В ночное время виден цветной выхлоп отработанных газов. Такие изделия можно приобрести в торговых сетях, а кто «дружен» со слесарным инструментом, кроме желания имеет и материал для изделия, может попытаться изготовить её самостоятельно.

Взвесив все за и против, принято решение о самостоятельном изготовлении такого изделия. В первую очередь нужно приготовить нужный инструмент и расходные материалы. В качестве последнего, лучше всего использовать лист из нержавеющей стали. Он имеет несколько выше стоимость, однако у него выше стойкость к воздействию агрессивной среды. Кроме этого вам также понадобиться:

Для изготовления модели насадки кусок картона;

«Болгарка» или электрический лобзик, к ним нужно также иметь отрезные диски или полотна для резки металла;

Ручная или электрическая дрель;

Наждачная бумага различной зернистости и материалы для полировки металлических изделий.

С удлинением заднего бампера, выхлопа совсем не было видно. Давно хотел себе насадку, но из — за кривой трубы и низкого бампера было трудно что то подобрать. И тут ещё не давно по Риге наваливал 200км.ч и расплавил заднюю юбку так как каталика нет, выхлоп ооооочень горячий)))

Сидя в выходной день дома решил чем нибудь заняться, а именно попробовать соорудить насадку.

Думал сделать двойную «шотган»

Но подумав что плохо её там размещать решил отказаться в пользу орденарной и по больше))))

Полазив в сарае нашёл кусок трубы обычной чернухи на 70 и отвод на 40.

Фото процесса я не делал, так как не думал что, что то получится. На трубе делал надрезы

Как сделать прямоток своими руками

Хорошая прямоточная система, выпускаемая производителями спортивных автомобилей, стоит серьезных денег, и желание сделать прямоток самостоятельно вполне понятно. Если смотреть на подобные аксессуары подробно, то можно заметить, что они представляют собой стандартный выхлопной выпуск с измененной конструкцией – сглаженные изгибы и малое число сварных швов. За счет подобного строения выхлопной системы автомобилю становится проще справляться с выбросом отработавших газов в атмосферу.

Сделать прямоток своими руками не так уж и сложно, как и установить его на автомобиль, но следует понимать, что подобное вмешательство в конструкцию машины по-своему сказывается на различных моделях. Чаще всего самодельную прямоточную систему устанавливают на «автомобили выходного дня», которые были приобретены, чтобы проводить над ними различные эксперименты.

Чтобы сделать прямоток самостоятельно, потребуется: металлическая труба с толщиной стенок не менее 3 миллиметров, сварочный аппарат, дрель, болгарка (для резки по металлу), нержавеющая сталь (чаще всего используются металлические губки для мытья посуды – около 50 штук).

Процесс самостоятельного производства прямотока следующий:

Необходимо снять с автомобиля установленный глушитель и вскрыть резонатор. Для этого возьмите болгарку и сделайте отверстие по всей длине резонатора, а после разведите в стороны металлические листы, будто вскрывая консервную банку; После этого вы будете видеть все внутренности резонатора, который состоит из двух частей трубы и нескольких ребер жесткости. Все это предстоит вырезать из резонатора «под ноль», чтобы осталась непосредственно его металлическая оболочка. Вырезать удобнее всего при помощи болгарки, но приготовьтесь к тому, что займет это немало времени. Удаляя куски труб, оставьте с каждой стороны по 3-4 сантиметра, чтобы позже было удобнее наваривать модифицированные варианты выхлопа;

Далее берем трубу такого же диаметра, как трубы, оставшиеся торчать в резонаторе с двух сторон. Обрезаем ее таким образом, чтобы ее длины хватило для установки в резонатор между обрезанными кусками и приварке с помощью сварочного аппарата

Здесь важно помнить правило: «Семь раз измерь, один раз отрежь». Если неверно изменить, и отрезанный размер трубы окажется меньше по длине, чем необходимо, придется резать новый кусок – складывать данную деталь из нескольких обрезков труб запрещено; Когда будет отрезана труба необходимой длины, надо приступить к ее модернизации. Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок

При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра

Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок. При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра.

После этого необходимо наварить дырявый кусок трубы на части труб, которые остались торчать в резонаторе; Когда кусок трубы будет надежно приварен, необходимо забить весь резонатор сетчатой нержавеющей сталью. Для этого возьмите 50 приобретенных металлических губок для мытья посуды и начните их укладывать в резонатор, забивая все свободное пространство.

Внимание: некоторые губки могут идти с импровизированными «крючками», сделанными из бумаги, пластика или ткани. Такие элементы обязательно удалить с металла перед его укладкой в резонатор

Далее закройте резонатор и надежно приварите крышку;
На этом создание прямотока своими руками можно считать завершенным. Остается установить автомобильный глушитель на место.

Важно отметить, что данный способ лишь один из многих вариантов самостоятельного создания прямоточной трубы из имеющегося глушителя. Некоторые автолюбителю собирают прямоток с нуля, что значительно дороже по затратам и более трудоемко. Подобная модификация простая, и ее сможет выполнить даже водитель без опыта

Подобная модификация простая, и ее сможет выполнить даже водитель без опыта.

Снижение шума прямотока

Слишком сильный звук такого выхлопа может раздражать, как самого водителя, так и окружающих. Кроме того, за это по российскому законодательству можно получить штраф, если необходимые нормативы шумности не соблюдены. Но есть способы уменьшения громкости такой конструкции.

Заслонка

Заслонка ставится до или после глушителя. Когда она полностью закрыта, звук заметно уменьшается. Но при этом также снижается и мощность авто.

Деталь также позволяет переключаться с прямотока на стандартный глушак. Но тогда на авто должны быть установлены оба элемента. Заслонка ставится перед ними.

Флейта

Флейта или сайленсер – устройство, заглушающее звук выхлопа. Она продаётся во многих автомагазинах. Но можно сделать её и своими руками.

Для этого понадобятся два отрезка трубы толщиной приблизительно около 1 мм, а также кусок листового металла, чтобы сделать фланец. Для флейты лучше применять нержавеющую сталь, а не чермет, так как последний недолговечен. Также необходимы: сварочный аппарат, болгарка, гаечные ключи и электрическая дрель.

Работа выполняется в следующем порядке:

Замеры и подгонка деталей под нужные размеры.
Высверлить множественные отверстия в трубах и во фланце.
Зачистить детали и сварить их с последующей зачисткой сварных швов.
Покрасить изделие. Для этого подойдёт только краска с отличной термостойкостью.
Установить элемент после высыхания на выхлопной патрубок.

Виды и их отличия

Видов глушителей несколько и у каждого есть свои индивидуальные особенности. Ниже подробно описано о каждом.

Отражательные

Иногда их называют реактивными. Принцип работы построен на многократном отражении звука. Это обеспечивается путём изменения диаметра трубок или количества разветвлений.

Резонаторные

Это те же реактивные, но с немного измененной конструкцией. Ослабление звука обеспечивается благодаря слабо демпфированным резонансам своих элементов.

Существует несколько видов глушителей

Ограничительные

Это самый простой тип устройства, основанный на смене большого отверстия малым. Что значительно снижает мощность двигателя.

Поглотительные

Простой, но не очень эффективный глушитель, действие которого основано на поглощении звуковых волн в шумопоглащающем материале. Обычно это базальтовая вата, выложенная вокруг газоотводной трубки.

Прямоточный глушитель

Производство прямоточного глушителя начинается с подготовки материала повышенной жаропрочности и 2 трубок разного сечения. Меньшая должна свободно входить в трубу с предыдущего узла. Поэтому перед изготовлением следует снять старый комплект, изъять из резервуара перегородки и приступить к вычислению требуемых габаритов.

Затем нужно взять тонкую трубку и сделать в ней несколько отверстий по периметру. Затем она помещается во вторую трубку и закрепляется с помощью сварочного оборудования.

Готовое изделие закрепляется в баке, а свободное пространство заполняется с помощью материала для изоляции. Дальше свободное пространство нужно заполнить изолятором и заварить емкость. Действие позволит минимизировать шум во время работы двигателя.

Важно понимать, что малейшие отклонения от стандартной конфигурации могут предотвратить нормальный монтаж детали. Поэтому вам потребуется провести не один день в гараже, решая мелкие недочеты и занимаясь доработкой системы

Недорогие конструкции ржавеют спустя несколько месяцев эксплуатации, а серьезные дефекты проявляются уже через год после установки. Для предотвращения таких проблем следует использовать надежные и долговечные материалы – в этом случае эксплуатационный срок будет продлен до нескольких лет.

Как сделать тихий глушитель на авто – тюнингуем тишину

Лишь небольшая часть автолюбителей хотела бы иметь на своём авто громкий спортивный выхлоп. Подавляющее большинство водителей, наоборот, озадачено вопросом, как сделать тихий глушитель. Езда может быть комфортной лишь в случае, когда в салон проникает как можно меньше посторонних звуков. Глушитель создаёт свой шумовой фон, который можно значительно снизить. Эффект от этого нельзя не заметить.

Основные способы, как сделать глушитель тише

Прежде чем приступать к модернизации выхлопной системы, следует разобраться в природе повышенного звука выхлопа. С каждым рабочим ходом поршня в камере сгорания цилиндра мотора происходит микровзрыв, который сопровождается существенным резким расширением газов. Естественно своеобразная взрывная волна, после того, как она сделала своё дело и переместила поршень вниз, с открытием выпускного клапана устремляется по выхлопной системе.

Таким образом, природа шума выхлопной системы двойствена:

звук от расширения газов;
шум от вибрации элементов выхлопной системы.

Как известно, основным способом борьбы с шумом является увеличение веса элементов. Чем толще металл, тем меньше вибрация и, соответственно шум. Поэтому выпускной коллектор, который первым принимает на себя раскаленные газы из ГБЦ, выполнен таким массивным. Многие автолюбители, которые имели возможность сравнить вес выхлопной трубы отечественного автомобиля и зарубежного, отметили, что детали выхлопной системы иномарок значительно тяжелее. Именно поэтому «наши» авто менее комфортны при звукошумовом сравнении.

Снизить скорость движения газа в выхлопной трубе призваны специальные элементы: резонаторы и глушители. Первым в очереди находится резонатор. Как только газы под давлением попадают в часть трубы с увеличенным объёмом, они сразу теряют часть энергии и дальше продвигаются с меньшим импульсом. В системе лабиринтов глушителя выхлопные газы окончательно теряют свою энергию, рассеиваются. Настоящий тихий глушитель на иномарке довольно тяжелый и имеет несколько отдельных корпусов.

Тихий глушитель своими руками, видео:

Делаем тихий глушитель своими руками

Принимаясь за модернизацию выхлопной системы с целью уменьшения звука выхлопа, следует быть готовым технически и материально. Для работы понадобится полный набор автослесарного инструмента. Кроме того, вам понадобится обязательно:

сварочный аппарат (желательно полуавтомат или инвертор);
углошлифовальная машина с набором дисков;
верстак, оборудованный тисками.

Вариантов модернизации выхлопной системы также два: инсталляция на участке между основным резонатором и глушителем дополнительного резонатора заводского производства или изготовление устройства своими руками.

Рассматривая вопрос о том, как сделать глушитель тише, следует учитывать, что любой из вариантов может повлечь разные расходы. Если автолюбитель не ограничен в бюджете, то можно смело покупать новый резонатор, вырезать часть трубы и вварить его на освободившееся место. Второй способ оказывается более увлекательным и о нём следует рассказать более подробно.

Технология изготовления дополнительного резонатора состоит из следующих этапов:

изготовление корпуса (бочки) из отрезка стальной тонкостенной трубы или листовой стали в виде двух половинок;
выполнение на участке трубы выхлопной системы, соответствующем длине корпуса, за основным резонатором отверстий;
соединение половинок корпуса на трубе с отверстиями и обваривание;
закладка в полость нового корпуса базальтовой минеральной ваты;
заваривание торцевых частей резонатора.

В завершение следует обработать сварные швы, зачистить и обезжирить новый резонатор, при возможности покрасить его термоустойчивой краской.

Видео, что такое выпускной коллектор и резонатор?

Дополнительные проблемы тихого автомобиля

После того, как разрешен вопрос, как сделать тихий глушитель, становятся очевидными некоторые проблемные места. В первую очередь следует помнить, что любой из способов изготовление «тихой» системы выхлопа, обязательно приведёт к увеличению веса конструкции.

Это в свою очередь обязывает автолюбителя принять дополнительные меры по усилению кронштейнов и резиновых амортизаторов. Другой момент, который следует учитывать – изменение баланса поступающего воздуха в мотор и выхлопных газов. После модернизации системы выхлопа обязательно следует провести испытания работы мотора в разных режимах и осуществить дополнительные регулировки системы подачи топлива и фильтрации воздуха.

Есть ли достоинства у прямотока?

Почему некоторые мотоциклисты отчаянно хотят увеличить громкость своего коня? Их классический аргумент: «Громкий выхлоп спасает жизнь». Этот аргумент работает в эпизодических ситуациях, которые типичны для наших дорог, однако не существует научного доказательства пользы громкого выхлопа при избегании аварий.

Кроме того, этот аргумент предполагает правильное поведение участников движения, когда они слышат мотоциклетный рёв. Но это крайне рискованное предположение: водитель может испугаться громкого рёва рядом с собой и повести себя совсем не так, как от него ожидается, что может быть опасным для мотоциклиста. Громкий выхлоп может быть заметен, но вряд ли будет более эффективным средством для предотвращения ДТП, чем навыки безопасной езды вкупе со светоотражающими элементами на экипировке и обязательным шлемом на голове.

Даже если аргумент «Громкий выхлоп спасает жизнь» работает в некоторых ситуациях, этого не хватает для компенсации неприятных ощущений от него. Честно говоря, многие мотоциклисты используют прямоток для привлечения внимания и показания собственной «крутости», не заботясь ни о своей безопасности, ни об окружающих.

Такое оправдание использования прямотока слишком эгоистично, не находите? На одной чаше весов веселье мотоциклистов, на другой – спокойствие окружающих

Что же из этого наиболее важно?

Глушитель для мотоциклов

Виды глушителей

Рев спортивных мотоциклов многие связывают с глушителем. И считают, что начинка глушителя может понизить мощность машины. Но это не так. При замене или переделывании глушителя теряется лишь незначительное количество лошадиных сил.

Существует глушитель впуска и выпуска шума. И научные исследования доказали, что если правильно подобрать основные элементы, можно улучшить наполнение цилиндра. Подобные глушители называют резонансными.

Решая приобрести новую машину, у водителя возникает много спорных вопросов даже после того, как он окончательно определился с маркой. Лучше всего подойдут автомобили KIA. В чем секрет успеха, данной модели можно узнать здесь.

Подавлением шума занимается часть глушителя, находящаяся за первой перегородкой, и состоит она из акустического фильтра. Эти фильтры на спортивных мотоциклах выполнены проще, так как в спортивной мототехнике допускается уровень шума более высокий.

Решая переделать глушитель, нужно помнить следующее. Иногда при улучшении одной детали приходится жертвовать качеством другой. Ни у кого еще не получалось создать универсальный мотоцикл.

Производители рекомендуют использовать заводские глушители для мотоцикла. Полость глушителя покрывается нагаром, который может закрыть каналы акустического фильтра. Поэтому полость устройства нужно регулярно очищать. Образовавшийся нагар препятствует выходу отработавших газов, и снижается мощность двигателя. После каждых пяти-десяти тысяч километров глушители нужно очищать.

Оригинальные глушители достаточно тихие и хорошие. Недостатком их можно считать их тяжелый вес и размеры. Недостатком многие считают и их высокую цену. Глушители производятся многими фирмами, и можно при желании воспользоваться неродным глушителем. Чаще всего это открытые глушители. В них выхлопные газы выходят из двигателя без каких-либо препятствий. Но они создают много шума.

Любителям громкого рева мотоциклов можно приобрести самый дешевый глушитель, который и не глушит ничего. Но если рев мотоцикла вас не устраивает, тогда покупать придется дорогой вариант.

Такие глушители отличаются дизайном и материалом изготовления. Их четыре вида:

Титановый. Он считается самым лучшим. Он легкий, красиво выглядит, и не очень горячий.
Алюминиевый. Достаточно легкий. Выглядит похуже титанового, но есть недостаток. Можно сильно обжечься.
Карбоновый. Красиво выглядит, легкий и холодный. Но существенный недостаток его в том, что даже при вибрациях он может рассыпаться.
Нержавейка. Крепкий и тяжелый, но очень горячий.

Каждый вид глушителя имеет свои преимущества и недостатки. Поэтому выбирать нужно самим.

Прямоточный глушитель своими руками

Купить прямоточный глушитель можно в любых специализированных магазинах. Обычно ими интересуются молодые мотоциклисты, которые мечтают о высоких скоростях. Но настоящие байкеры не подкупаются наклейками известных брендов. Они все необходимое делают своими руками.

Если появилось желание войти в мир для настоящих мужчин, нужно изготовить прямоточный глушитель своими руками. При езде с нормальной скоростью его шум не будет отличаться от других мотоциклов. Но с повышением скорости проявляется характерный рокот мотора. Что для этого нужно сделать?

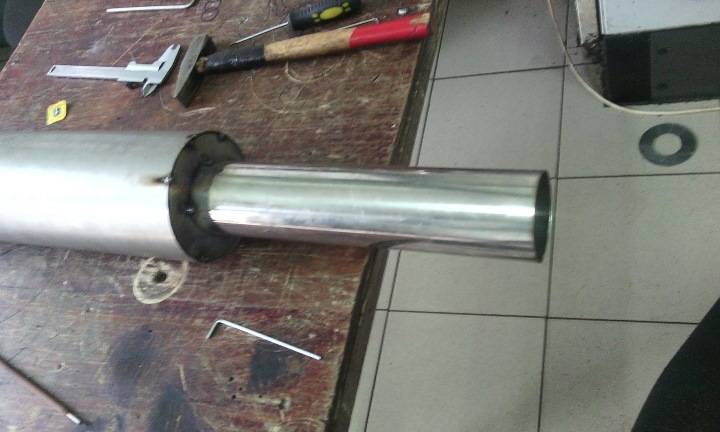

Берется отрезок трубы, который имеет в диаметре 60 мм, и разрезается пополам. Вначале обрабатывается одна часть и посередине приваривается фланец. Наружная часть не меняется. Это входной патрубок. В половине трубы, которая расположится в глушителе, нужно просверлить с помощью электродрели большое количество отверстий. Использовать нужно сверло 5-6 мм. Фланец с наконечником на десять миллиметров утопить в трубе диаметром 100 мм и вварить его.
Готовим второй патрубок. Ко второму отрезку трубы приварить фланец. Он должен быть от края на расстоянии 80 мм. Эта часть трубы вставится в глушитель.
В трубу диаметром 100 мм аккуратно разложить минераловатный утеплитель. Это для борьбы с шумопонижением. Для этого свернуть вату по диаметру трубы и пропихивать ее до противоположной стороны.
Сверните сетку и опустите ее внутрь утеплителя, который был вставлен в трубу. Сетка должна надеться на патрубок с отверстиями.
Теперь в трубу нужно вставить внутрь коротким концом фланец с патрубком, который подготовили заранее. Его нужно утопить в глубину на 10 мм и приварить.
Со старого глушителя можно срезать элементы крепления и перенести на прямоточный глушитель, приварив их.
