Как выставить зажигание ВАЗ 2106 своими руками

Содержание

Список специализированных инструментов и симптомы неисправности

Провести установку зажигания на ВАЗ 2106 своими руками возможно с помощью следующих инструментов:

рожково – накидной ключ диаметром 13 мм;
специализированный ключ для снятия свечей зажигания;
вольтметр или контрольная лампочка на 12 вольт;
автомобильный стробоскоп.

Характерным симптомом того, что на ВАЗ 2106 необходимо провести установку зажигания по меткам на шкиву коленчатого вала, является резкая детонация мотора и потеря мощности. Проблемы очевидны при движении на сорока километрах в час (на 3 передаче) и резкой попытке увеличить обороты педалью газа. Проявление такой неисправности, а так же посторонний металлический звук из двигателя на резкой перегазовке и будет указывать на необходимость регулировки угла зажигания, и любой автовладелец может провести данный ремонт своими руками.

Как выставить и проверить зажигание

После установки, если она прошла успешно, машина должна сразу завестись. После этого следует:

Сбросить крышку основного распределителя и вывернуть свечу зажигания.
Установить в отверстие для свечей отвертку большой длины и провернуть коленвал при помощи храповика по часовой стрелке, если смотреть на деталь спереди автомобиля. Следует найти ВМТ поршня, при помощи которого произойдет выброс отвертки из отверстия.
Открутить гайку, которая крепит блок и трамблер. Вращая корпус, нужно сделать так, чтобы зазор датчика Холла совпал с прорезью экрана. Контакт бегунка, который движется, должен совпасть с контактом сбоку под номером 1, находящийся на крышке трамблера.
Затянуть крепление, установить свечу и крышку.
Завести двигатель.
Дождаться его прогрева до 60° и выставить зажигания при помощи стробоскопа или «на слух».

Выставление электронного зажигания является относительно трудоемким процессом. Все можно сделать своими руками, если есть хотя бы малейший опыт. Новичку лучше обратиться на станцию технического обслуживания, где все тоже самое сделают за считанные минуты.

https://www.youtube.com/watch?v=CAsVGyxn4nA

Как проверить датчик Холла на Ладе 2106: электронное воспламенение

Этот контроллер является самой большой болячкой на системах БСЗ. Его проверка выполнятся так.

Метод исключения. Отказавший датчик меняется на заведомо исправный. Для этого понадобится его приобрести или попросить у соседа целый сенсор. Если после монтажа работа двигателя выровнялась, деталь меняется.
Второй метод подразумевает следующие действия. Для проверки вынимается клемма из трамблера и включается зажигание. Далее нужно замкнуть контакты 3 и 6. Если датчик поврежден – появится небольшая искра.

Есть и другие методики проверки, подразумевающие использование мультиметра и прочих прозвонок. О них здесь писать не будем, так как для этого потребуется наличие специального оборудования и глубоких познаний в автоэлектрике.

Бесконтактная система зажигания: принцип работы

Рассмотрев устройство и составные элементы, можно перейти к тому, как работает бесконтактное зажигание. Прежде всего, когда вращается коленвал двигателя, происходит формирование импульсов напряжения от датчика-распределителя. Импульсы передаются на транзисторный коммутатор.

В свою очередь, коммутатор формирует импульсы тока в цепи первичной обмотки катушки зажигания. В тот момент, когда происходит прерывание тока, осуществляется индуцирование тока высокого напряжения на вторичной обмотке катушки.

Далее ток высокого напряжения поступает на центральный контакт распределителя, после чего перераспределяется с учетом порядка работы цилиндров по ВВ-проводам на свечи зажигания. На свечах образуется искра зажигания, которая воспламеняет рабочую топливно-воздушную смесь в цилиндрах.

Когда обороты коленвала увеличиваются, происходит регулировка УОЗ (угол опережения зажигания) за счет центробежного регулятора опережения зажигания. Если меняется нагрузка на мотор, угол опережения зажигания меняется за счет вакуумного регулятора опережения зажигания.

Принцип работы

Компоненты системы зажигания имеют непосредственную связь с мотором. Происходит это так:

трамблер при помощи вала осуществляет вращение от привода шестеренки двигателя;
датчик Холла имеет прямое соединение с коммутатором внутри распределителя;
катушка имеет прямое соединение при помощи линии низкого напряжения с контроллером. Линия высокого напряжения идет на основной электрод крышки трамблера;
кабели с высокой вольтажностью от свечей зажигания соединяются с боковыми контактами крышки основного распределителя.

Катушка имеет несколько резьбовых зажимов. Обозначаемый буквой «К» подключен с контактом «+» на реле замка и входит в клемму под номером 4 на коммутаторе. Зажим номер два соединен с контактом 1 на контроллере. К нему же идет проводок от тахометра для просчета количества оборотов. Клеммы под номерами 3, 5 и 6 в коммутаторе используются для соединения датчика Холла.

В ВАЗ-2106 основной и самой важной деталью является коммутатор, который предназначен для обработки сигналов от датчика Холла. Кроме этого, он управляет функционированием катушки.. Работа бесконтактной системы зажигания происходит таким образом:

Работа бесконтактной системы зажигания происходит таким образом:

владелец авто поворачивает ключ, после чего подается напряжение на электромагнитный датчик и обмотку трансформатора под номером один;
вокруг сердечника из металла возникает магнитное поле;
при помощи стартера происходит вращение коленчатого вала и привода распределителя. Если между частями возникает экранная прорезь, то создается импульс, который отправляется на коммутатор, где на верхней точке располагается поршень;
при помощи транзистора контроллером создается размыкание цепи первичной обмотки катушки. В это же время во вторичной создается небольшой импульс до 24 тыс. В, который проходит по проводу на центральный электрод крышки трамблера;
при прохождении через подвижный бегунок или контакт, который расположен в направлении необходимой клеммы, электрический ток отправляется на боковой электрод, а потом на свечу;
свеча создает импульс в камере сгорания, что ведет к зажиганию бензина и толчку поршня в нижнюю сторону;
это приводит к тому, что мотор заводится.

Схема работы зажигания

В случае с электронным зажиганием импульс, который возникает, намного превышает по мощности более старую механическую систему.

По правилам сгорание бензина при движении, возгорание в цилиндрах должно происходить до того, как поршень перейдет в верхнее положение. В бесконтактной системе зажигания создается схема для опережения образования искр с определенным углом. Величина его зависит от того, какие обороты имеет коленвал, и какая нагрузка приходится на двигатель.

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

ключи рожковые либо накидные размерами 7—13 мм;
отвёртки с плоским и крестообразным шлицем;
плоскогубцы;
дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки.

Самостоятельно выставляем ремень ГРМ

Процесс самостоятельного выставления меток не так уж и сложен, но требует некоторых углубленных познаний. Кроме всего прочего, периодически необходимо проверять положение валов, так как они имеют свойство менять свое расположение относительно других элементов ГРМ по различным причинам. В следующих двух ситуациях выставлять метки приходится практически каждый раз:

Во время полной замены ремня ГРМ: валы необходимо будет установить в нужное положение, в противном случае работа двигателя будет невозможна
Во время ремонта газораспределительного механизма также требуется корректировка их положения

Lada 2106 exportSL › Logbook › Установка бесконтактной системы зажигания (БСЗ) на ВАЗ 2106

Всем Привет! Сегодня установил БСЗ на машину и также заменил 2 релюшки СССР на новодел, меньшего размера потому что старые много места занимали.

Устанавливал и регулировал по этой схеме:

Установку совершайте уже с правильно отрегулированным зажиганием (старым трамблёром). 1. Снимаем крышку, с высоковольтными проводами, трамблёра. 2. Отключаем высоковольтный провод с катушки. 3. При помощи стартера (короткими включениями) выставляем направление резистора (бегунка, с верху трамблера) ровно перпидикулярно двигателю (или так как Вам будет удобней запомнить точное направление «бегунка»). После этого проворачивать коленвал двигателя нельзя (включать стартер). 4. Справа, на корпусе трамблёра, вместе где он прикасается с двигателем, есть пять меток для регулировки угла опережения зажигания — зделайте метку, на двигателе, напротив средней метки на трамблёре. Что бы потом правильно поставить корпус нового трамблёра. 5. Ключём на 13 откручиваем гайку со шпильки на крепёжной вилке трамблера. И снимаем старый трамблер, а так же отключаем провод от катушки идущий к трамблёру. 6. Берём новый трамблёр, снимаем с него крышку, и вставлям в двигатель (обратно вместо старого трамблёра), таким образом, что бы бегунок на новом трамблере встал в направлении, как вы заметили в пункте 3, точно перпендикулярно двигателю и досылаем трамблер в штатное место. Возможно небольшое отклонение, до 5 градусов, потом отрегулируем. 7. Теперь поворачиваем корпус прамблера так, как вы заметили в пункте 4. Совместите метки: Средней меткой на корпусе трамблера с меткой, которую вы сделали на двигателе. И зажимаем гайкой крепёжную вилку трамблёра. 8. Одеваем новую крышку трамблера, с высоковольтными проводами, на новый траблер. 9. Меняем старую катушку на новую (27.3705) 10. Подключаем штатные провода (кроме одного провода щедший от старого трамблера, мы его сняли вместе со старым трамблёром) к новой катушке вместе с новыми проводами синего и коричнового цветов (из нового пучка проводов от Нивы 21213, для подлючения бесконтактного зажигания, с двумя разъёмами). Коричневые провода к контакту «К», а синие к контакту «Б» новой катушки. А так же подключаем высоковольтный провод с крышки трамблера к высоковольтному контакту на катушке и один разъем, 3-х штырьковый, из пучка проводов (от Нивы) подключаем к трамблёру. 11. Теперь устанавливаем комутатор. Удобнее свего его прикрутить к свободному месту между бачком омывателя и левой фарой, ближнего света (ВАЗ 2106), там есть такое место, выдавлено в металле плостая площадка, сантиметров 5 ввысоту и сантиметров 10-15 в длину. Вот на эту площадку и нужно установить коммутатор, радиатором на эту площадку (коммутатор установлен на собственны радиатор — металлическая пластина с двумя «ушами» для крепления). Сверлим две дырки под «уши» радиатора коммутатора (бачёк омывателя, пока лучше снять — для удобства.). Прикручиваем на саморезы, не забыв при этом из пучка проводов прикрутить контакт черного цвета (он самый короткий в пучке) на одно из «ух» радиатора коммутатора («Корпус» или «земля» или «общий»). Подключам коммутатор в соответствующий разъём (из пучка проводов от нивы). 12. Проверяем подлючения всех проводов, согласно схеме! 13. Если все согласно схеме, можно заводить. У меня завилась «с пол пинка» Если были отклонения (в пункте 6) при установке траблера — Регулируем угол опережения (трамблером). Ослабляем крепёжную вилку трамблёра и по маленьку поварачиваем корпус трамблёра, в пределах пяти меток на трамблере, относительно Вашей метки на двигателе ваз 2105. Специфику регулировки читайте в P.S. После этого Регулируем холостой ход. Специфику регулировки читайте в P.S. Или обратитесь в сервис.

1. Регулировка опережения зажигания без приборов, самостоятельно. (трамблёр).

Если Вы правильно выполнили инструкцию по установке, то машина у вас всёравно заведётся.

Разогрейте машину до 85-90 градусов (поездите), потом наберите скорость 40 км.час и на 4 передаче резко дайте «газу»

Идеальный вариант, когда ощущается детонация в течении 2-3 секунд и уверенно набирает скорость.

Если застучали «пальцы», то поверните чуть-чуть (1 градус) трамблер по часовой стрелке и снова так же попробуйте, до тех пор пока палцы перестанут стучать.

Если ощущается «провал» то поверните трамблёр против часовой стрелки.

Как выполнить установку зажигания на ВАЗ-2106

Для того чтобы произвести данную процедуру точно, используют прибор – стробоскоп. Но не любой автомобилист имеет его в своем гараже. Поэтому в условиях работ проводимых в гараже, можно использовать подручные приспособления. Вам нужно иметь 12-вольтовый световой элемент и ключ, предназначенный для коленвала. Помимо этого потребуется ключ на «тринадцать».

Регулировка зажигания в «Классике» осуществляется при неработающем двигателе. Изначально выкручивается свеча. Поршневой цилиндр переводится в режим зажигания. После отверстие закрывается и выполняется вращение. В момент выталкивания пальца с отверстия, можно определить, что такт сжатия был выполнен.Далее осуществляется процедура подразумевающая подсоединение бронепровода. Дальше необходимо будет определить момент зажигания.

Возьмите ключ (на «тринадцать») и открутите гайку в крепеже системы распределения. Потом возьмите световой элемент с 2 проводами. Первый из них подключите к «массе», а другой – к катушке зажигания. Индикатор должен загореться. Потом производится закручивание крепления. Автомобиль необходимо проверить в процессе езды. Кроме того, в интернете загружено огромное количество видео, с регулировкой своими руками зажигания на ВАЗ (2106).

Правильность выставления зажигания на ВАЗ-2106 достаточно важный вопрос. Это стоит делать непосредственно во время движения. Изначально осуществляет прогрев двигателя, а после разгон транспортного средства до скорости в пятьдесят километров. Потом переключитесь на 4 передачу и продолжайте движение без увеличения скорости. Теперь резко надавите на газ до упора и послушайте работу двигателя. Вы услышите звук детонации или так званный «звон пальцев».Правильной можно считать работу, если этот звон по прошествии определенного времени затихает. По стрелке спидометра преодолевается отрезок 5 км в час.Когда вы наблюдаете детонации более длительный период времени, то стоит скорректировать положения трамблера.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
Затягиваем гайку фиксации трамблёра.

Метки имеют значение в 0, 5и 10 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

Выкрутить свечу из первого цилиндра;
С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;

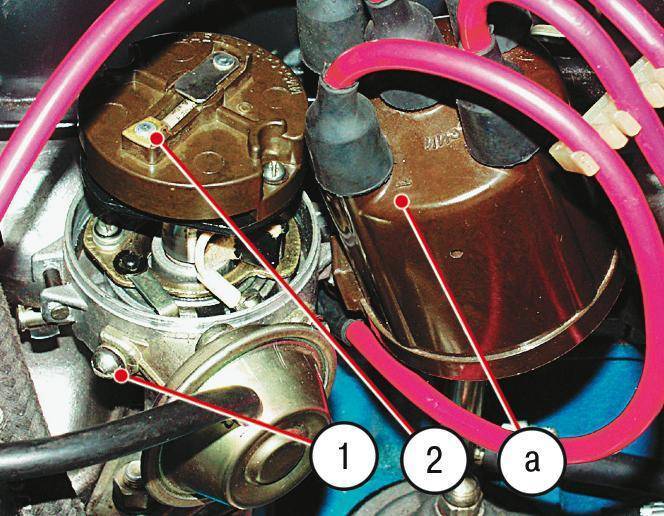

Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;
Ослабляем крепление корпуса трамблёра, застёжки крышки должны располагаться параллельно двигателю;
Установка трамблёра после его снятия производится сразу же в этом положении — это упрощаёт дальнейшую настройку;
Провода от лампочки присоединяем к корпусу (минус) и низковольтному проводу внутри трамблёра (плюс);
Включаем в салоне зажигание (стартер не прокручиваем);
Если зажигание выставлено верно, то контакты будут разомкнуты, и лампочка не загорится;
Можно покрутить корпус трамблёра и добиться устойчивого положения, в котором лампочка потухнет;
Затягиваем крепление трамблёра, ставим крышку и выключаем зажигание. Регулировка окончена.

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
В таком положении фиксируем распределитель.

Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.

Регулировка стробоскопом

Регулировка со стробоскопом производится таким образом. Подцепляем стробоскоп к сети автомобиля. С трамблера нужно снять и заглушить шланг вакуум-корректора. Теперь двигатель нужно запустить и прогреть до температуры, при которой он устойчиво будет держать обороты на холостом ходу. После нужно ослабить болт, который фиксирует корпус трамблера. Свет стробоскопа нужно направить на шкив, который располагается на коленвале.

Популярные статьи Шатун

Теперь начинаем поворачивать трамблер, до тех пор, пока метка, нанесенная на шкив, не встанет относительно меток на крышке газораспределительного механизма. В таком положении корпус трамблера фиксируется.

Схема электропроводки ВАЗ 2107: особенности систем с карбюратором и инжектором. Контактная и бесконтактная система зажигания

Данная статья содержит полезную информацию для владельцев ВАЗ 2107, самостоятельно обслуживающих свой автомобиль. Речь пойдет о поиске неисправностей электрической системы, возникающих в процессе эксплуатации, и о том, как оперативно устранить обнаруженные поломки.

Оригинальная схема электропроводки на ваз 2107

Существует два состояния электроники автомобиля, заставляющих владельцев ВАЗ 2107 заниматься поиском неисправностей:

Автомобиль не может выполнять свои прямые обязанности – что называется «не едет». Это либо отказ одной из основных систем, либо барахлящая проводка на ваз 2107;
Автомобиль выполняет свои обязанности, однако в работе электрических систем возникают проблемы.

Читайте дополнительно статью на сайте Электропроводка ВАЗ 21074 — отличия модификаций.

Отказ основных систем

Если при запуске автомобиля двигатель не заводится, и вы убедились, что бензин поступает в карбюратор или топливную рамку инжектора значит, причину отказа следует искать в электрической части:

Для карбюраторных версий в поле зрения проверяющего сразу попадает катушка зажигания, трамблер, свечи и вся подкапотная проводка ваз 2107;
Для инжекторных версий причиной отказа в первую очередь является ЭСУД, обрабатывающая сигналы датчиков и подающая команды исполнительным механизмам.

Справочно: иногда причиной отказа запуска мотора могут быть подгоревшие контакты замка зажигания. Для того, чтобы выяснить, в какой цепи неисправность, нужна схема проводки на ваз 2107, где будет указан потребитель контактной группы.

Ваз 2107 с карбюратором

Система зажигания автомобиля данной модификации построена по классической схеме:

При повороте ключа в замке зажигания в режим «Стартер» подается питание на него;
Приводится в действие генератор;
Питание с него поступает на катушку, которая вырабатывает электрический импульс и передает его по проводу высокого напряжения на трамблер;
Вращаемый коленвалом двигателя привод трамблера поочередно замыкает контакты и передает электрический разряд на свечи зажигания (видео его работы и фото неисправностей можно посмотреть на тематических форумах).

Контактная система зажигания

Классическая контактная система зажигания на ВАЗ 2107

Соответственно, что если запустить двигатель не удается, то следует искать причину отказа в работе:

Электрической цепи от генератора к катушке зажигания (проверить контакты и состояние проводки);
Непосредственно катушки зажигания (проверить «на искру» – извлечь провод из трамблера и поднести его к металлической детали). Если при вращении двигателя стартером искра проскакивает, значит катушка исправна);
Цепи трамблера и свечей зажигания. Под проверку попадает высоковольтная электропроводка ваз 2107 от крышки трамблера к свечам, внутренний бегунок (внутри крышки), и непосредственно свечи.

Бесконтактная система зажигания

Справочно: на ряд моделей ВАЗ 2107 выпускаемых после 1987 года устанавливалась бесконтактная система зажигания. Цена автомобиля была дороже, однако ценилась автовладельцами за новизну.

Электрическая схема проводки ваз 2107 на карбюратор с бесконтактной системой зажигания

Электронный коммутатор устанавливался в цепи между катушкой и трамблером, и призван был улучшать искрообразование для работы двигателя на обедненной смеси. Если при проверке «на искру» в трамблер не поступает высоковольтный импульс, то коммутатор следует заменить.

Совет: если установка нового коммутатора не решает проблему, то необходима замена проводки ваз 2107. Вероятнее всего сопротивление жил в проводке слишком велико, что и приводит к слабому искрообразованию.

Ваз 2107 с инжектором

Данная модификация отличается большим числом электронных компонентов, а отказы могут быть вызваны неисправностью датчиков и соединительных проводов. Найти причину отказа можно своими руками:

Отсоединить провод от датчика;
Измерить с помощью омметра его сопротивление;
Сравнить полученные показания с табличными данными (прилагаемая к авто инструкция содержит такие параметры).

Дополнительно читайте Схема электропроводки ваз 21074 инжектор: разбираемся в тонкостях.

Выводы

Как видите, знание принципов работы классической и бесконтактной системы автомобиля ВАЗ 2107 поможет быстро определить причину отказа. И вы не окажетесь в трудном положении, поскольку сможете оперативно вернуть в строй свое транспортное средство. Статья на сайте Проводка — ВАЗ 2109 — инжектор: новые моторы в старом кузове также будет вам полезной.

Регулировка стробоскопом

Заключение

В случае, если диапазона регулировок не хватает для установки требуемых параметров системы зажигания, следует обратить внимание на исправность компонентов системы. КСЗ сохраняет работоспособность, но возникают перебои или работает некорректно? Необходимо проверить исправность следующих элементов функционала:

контактов прерывателя, которые часто обгорают или оплавляются;
подшипника подвижной пластины трамблера;
текстолитовой колодки или втулки рычажка прерывателя, они со временем изнашиваются;
обмотки бобины на межвитковое замыкание, обрыв или прошивку на массу;
бронепровода/наконечники свечей зажигания.
