Лада Гранта: ремень ГРМ и его замена

Чем можно заменить временно приводные ремни в случае поломки машины на трассе?

К сожалению чем-то временно заменить приводные ремни в случае их обрыва на трассе, в современных автомобилях нельзя. В старых автомобилях при подобной проблеме иногда помогали женские колготки. Но эти времена ушли. При обрыве приводных ремней вам будет необходима техническая помощь.

Российский автомобиль Лада Гранта выпускается уже пару лет. И, благодаря хорошему качеству выполнения, и нескольким разным комплектациям, он успел захватить доверие многих водителей. Сейчас же речь пойдёт о подмене ремня ГРМ на Лада Гранта.

В любом автомобиле, газораспределительный механизм позволяет обеспечить своевременный впуск и выпуск рабочей консистенции и отработанных газов соответственно. В состав данного механизма заходит распределительный вал, также разные детали привода клапанов, как и сами клапаны с пружинами, также втулки направляющего типа.

Если же гласить о ремне ГРМ, то он представляет собой особенный элемент, который работает в качестве связывающего звена. Благодаря ему обеспечивается синхронная работа распределительного и коленчатого вала.

Найти таковой ремень очень легко. Для вас будет довольно открыть капот, после этого ремень предстанет вашему взгляду. Правда этот «особый узел» будет защищён особым кожухом, который должен предупредить попадание грязищи и обезопасить его от иных механических воздействий.

Снаружи ремень ГРМ имеет зубчатую внутреннюю поверхность и резиновую базу. В отличие от других типов ремней, он обхватывает сходу несколько шкивов.

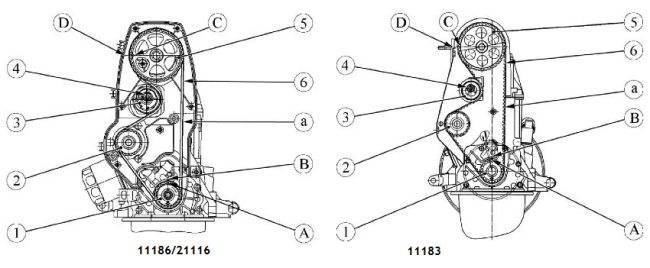

Схема привода распределительного вала

1. зубчатый шкив коленчатого вала мотора;
2. зубчатый шкив насоса охлаждающей воды:
3. натяжной ролик либо автоматический натяжитель;
4. задняя крышка ремня ГРМ;
5. зубчатый шкив распределительного вала;
6. зубчатый ремень привода ГРМ;
7. прилив на крышке масляного насоса;

А — метка на зубчатом шкиве коленчатого вала;В — метка на приливе крышки масляного насоса;С — выступ на задней крышке ремня ГРМ;D — метка на зубчатом шкиве распределительного вала

Читайте так же

Кроме 2-ух нареченных валов, ремень соединяет воединыжды ещё несколько агрегатов, таких как водяной насос (помпа) и прочее.

В случае, если ролики либо помпа будут испорчены, то это позволяет гласить о завышенной скорости износа ремня, что уменьшает срок его службы во много раз.

Авто семейства Лада Гранта оснащаются, как мы уже произнесли, разными модификациями мотора. У неких из их нет задачи с тем, что при разрыве ремня ГРМ гнутся клапана, тогда как у других схожая особенность наблюдается.

Не гнёт клапана при обрыве ремня ГРМ только 11183-50 движок, таковой мотор устанавливается на Ладу Гранту в стандартной комплектации. Подробнее о том, в каких движках при обрыве ремня ГРМ рвёт клапана в этом материале.

Чтоб исключить возникновение нештатной ситуации, изготовитель советует поменять ремень один раз на 70 5 тыщ км пробега. А вот держать под контролем его состояние придётся почаще — во время прохождения каждого ТО, другими словами, через 15 тыщ км. Это утверждение правильно как для 8-ми клапанных движков, так и для 16-ти клапанных. Даже невзирая на то, что самый распространённый движок Лада Гранта модели 21116 компонуется ввезенной ГБЦ, на нём тоже в итоге обрыва ремня придётся делать дорогостоящий ремонт!

Естественно, что изготовитель не советует проводить смену ремня без помощи других, как и его проверку. Если вы постараетесь выполнить все работы сами, другими словами велика возможность того, что для вас откажут в следующем гарантийном обслуживании. Самим рекомендуется поменять только фильтра (смена салонного фильтра, смена воздушного фильтра, смена топливного фильтра).

Большая часть хозяев Лада Гранта, тем паче обладатели 16-ти клапанных моторов (ремонт намного дороже, чем 8-ми клапанный аналог), рекомендуют не дожидаться положенных 75 тыщ км пробега. Дело в том, что плохие комплектующие могут привести к тому, что износ начнётся уже после 20 тыщ км.

Большая часть хозяев употребляют при подмене отлично зарекомендовавшую себя продукцию Gates. Но этот бренд обожают подделывать, потому, пытайтесь брать о испытанных временем поставщиков!

K015670XS — артикул запчасти для 16-ти клапанных движков.

Если вы решили сменять ремень без помощи других, то стоит учесть некие советы.

Замена роликов и ремня ГРМ Лада Гранта своими руками

Всем привет. Сегодня поговорим о роликах ГРМ, то есть тех, по которым двигается ремень газораспределительного механизма, а также о самом ремне ГРМ. Мы расскажем о том, как заменить ремень ГРМ, а также ролики (натяжной и обводной) на Лада Гранта.

Эта тема на ВАЗ Ремонт поднималась неоднократно в таких статьях как: Замена ремня ГРМ ВАЗ 2110 и натяжного ролика своими руками, Замена ремня ГРМ на ВАЗ 2105 своими руками, Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочки.

На этот раз речь пойдет не только о ремне, но и о том, как заменить ролики на Лада Гранта в домашних условиях (обводной и натяжной). Поехали…

На самом деле замена обводного и натяжного роликов не менее важна, чем замена ремня. Нарушение работы роликов, так или иначе, влечет за собой выход из строя ремня, а иногда и всего двигателя, если не заметить повреждение ремня вовремя. Если ролик заклинить или полностью развалится — ремень лопнет и встречи клапанов с поршнями не миновать, а по сему — капремонт двигателя неизбежен!

Для работы необходимо иметь:

1. Набор ключей, домкрат;
2. Набор TORX (звездочка) и головок;
3. Щипцы для разведения стопорных колец;
4. Спецключ;
5. Ключ для регулировки натяжного ролика;
6. Оригинальные ролики;
7. Приспособление для фиксации шкивов коленвалов.

Замена роликов и ремня ГРМ на Гранте своими руками — пошаговая инструкция

1. Как обычно, в начале следует снять минусовую клемму АКБ.
2. Далее снимите ремень привода генератора.
3. Ставим противооткатные упоры, фиксируем авто, домкратим правое колесо и снимаем его.
4. Снимите переднюю (верхнюю) крышку ГРМ и установите поршень первого цилиндра в положение ВМТ (верхняя мертвая точка).
5. В двигателях ВАЗ-11183 нужно ослабить гайку натяжного ролика, а также натяжение ремня. В других моделях натяжной имеет иную конфигурацию, однако натяжка или ослабление также выполняется при помощи болта.

1. Открутите крепежный болт шкива генератора. Если не получается, откройте заглушку в картере сцепления, затем монтажной лопаткой удерживайте зубья маховика, тем самым фиксируя коленвал от проворачивания.
2. Когда болт откручен, снимите шкив привода генератора.
3. На моторах ВАЗ 21116 и ВАЗ 11186 открутите три болта, которыми крепится нижняя часть крышки привода ГРМ и снимаем ее.
4. Далее снимите ремень ГРМ со шкива распредвала и коленвала вместе с натяжным роликом.

Проверьте состояние роликов, если неисправность подтверждается, выполните замену роликов и ремня ГРМ Гранты, после чего приступайте к сборке, она выполняется в обратном порядке.

После завершения замены выполните регулировку натяжения ремня при помощи натяжного ролика.

Как натянуть ремень ГРМ на двигателе ВАЗ 21126

Перед тем как приступить к натяжке ремня следует прогреть мотор, чтобы температура ОЖ составляла примерно 20-25°. Именно при такой температуре метки на натяжном ролике должны совпадать, если температура ОЖ будет 80-90°, метка сместится вправо на 5-6 мм в сторону радиатора. Однако это при условии, что вы будете использовать ролики, которые «прописал» АвтоВАЗ, если же вы купите что-нибудь свое, регулировка по этой схеме может не подойти.

1. Совместите метки шкивов распредвалов с метками на задней защитной крышке ремня привода ГРМ. 2. Зафиксируйте шкивы, используя приспособление, указанное выше.

3. Совместите метку шкива коленвала с меткой на крышке маслонасоса, затем, поворачивая коленвал в кратчайшем угловом направлении, используя ключ на «17». 4. Закрутите болт крепления автоматического натяжителя 3, который обозначен на рис. 1, до упора, после чего открутите на 45º-90º при помощи ключа на «15». 5. Оденьте зубчатый ремень на: опорный ролик, шкив коленвала, шкивы распредвалов, шкив водяного насоса и автоматический натяжитель.

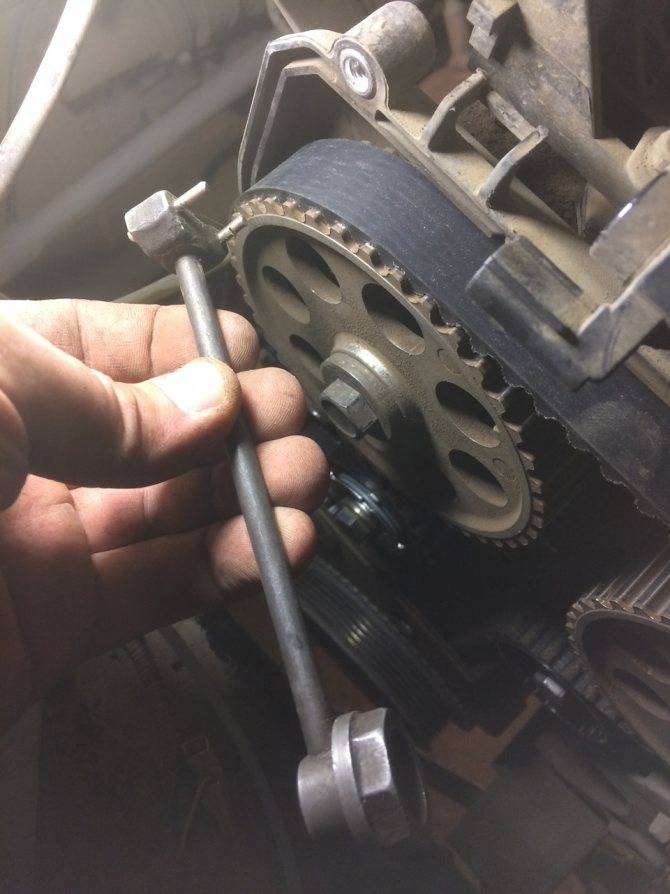

6. Установите спецключ для натяжения ремня ГРМ в пазы опорной пластины автоматического натяжителя, после чего поверните его против часовой стрелки, пока не совпадут метки 1 и 2.

7. Затем затяните болт 3 крепления натяжителя, с моментом затяжки болта – 23-36 Н.м. (2,3-3,6 кгс. м.).

8. Снимите приспособление для фиксации коленвала и поверните коленвал на два оборота. Если метка 1 отклонится за пределы метки 2, выполните повторную регулировку натяжения ремня, отвернув предварительно болт крепления автоматического натяжителя на 45º-90º.

Натяжной ролик не должен двигаться и отклоняться вправо или влево, это будет свидетельством того, что ролик исправен и не перетянут, а пружина исправно функционирует.

Опасность неисправности ремня ГРМ для двигателя

Обрыв привода ГРМ чреват серьезными последствиями. Как минимум, откажет двигатель. И лучшим способом устранить эту неисправность будет только обращение в автосервис.

Степень тяжести последствий этой поломки зависит от того, предусмотрен ли подобный случай производителем двигателя. На некоторых моделях при обрыве ремня клапаны сталкиваются с поршнями в камере сгорания. Происходит разрушение этих элементов, после чего двигатель может стать не пригодным для ремонта.

Некоторые производители изготавливают в поршнях выемки под клапаны или делают камеру сгорания особой формы на случай обрыва ремня. В таких моторах «встречи» не происходит. И все, что нужно — это установить новый ремень и правильно настроить фазы газораспределения.

Автосервис «Авто-Мастер» (ворота № 5) заменит неисправный ремень ГРМ на вашем автомобиле с письменной гарантией качества выполненных работ! Записывайтесь к нам по номеру +7 (905) 378-74-22 или с помощью формы ниже.

Ремень привода газораспределительного механизма (ГРМ) любого современного двигателя, как правило, рассчитан на небольшой срок службы. В среднем он работает 50-100 тыс. км пробега, после чего требует замены вместе с натяжными роликами, а нередко также с водяной помпой и шкивами. Сроки замены этой важнейшей детали строго регламентированы и прописаны в инструкции по эксплуатации каждого конкретного автомобиля. Однако, слепо следуя рекомендациям производителя, можно не заметить надвигающуюся беду и нарваться на серьёзный и дорогостоящий ремонт мотора. Существует несколько признаков, что ремень ГРМ нужно срочно сменить на новый.

Почему нужно менять ремень ГРМ

Для начала разберёмся, что такое ремень ГРМ и почему его надо менять. Эта недорогая и несложная, на первый взгляд, деталь нужна для того, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Зубчатый ремень вращается на шкивах коленчатого и распределительного (или распределительных) валов, параллельно приводя в движение водяной насос. Он имеет многослойную усиленную структуру и состоит из резины и нейлоновой основы. Правильное натяжение ремня задаётся специальным роликом. При обрыве ремня ГРМ на большинстве современных автомобилей впускные и выпускные клапаны встречаются с поршнями. Происходит серьёзная поломка, не совместимая с дальнейшим движением и требующая сложного дорогостоящего ремонта.

Сроки замены резинотехнического изделия и сопутствующих компонентов зависят не только от марки и модели конкретного автомобиля, но и от условий эксплуатации, которые в нашей стране весьма суровые. Однако это не мешает некоторым брендам устанавливать на свою продукцию запредельные сроки эксплуатации ремня ГРМ. К примеру, на отечественных «Ладах» данная операция должна осуществляться раз в 180 тыс. км. Эта цифра выглядит, мягко говоря, завышенной. Для сравнения, на автомобилях Renault даже самые качественные ремни от лучших мировых производителей работают 60 тыс. км в России и 120 тыс. км в условиях Европы. Эксперименты с несоблюдением этого регламента чреваты большими неприятностями.

Признаки износа ремня ГРМ

Главной проблемой, мешающей своевременно заметить надвигающуюся беду и предотвратить обрыв привода ГРМ, является затруднённый доступ к детали: в отличие от ремня навесных агрегатов, этот ремень тщательно закрыт всевозможными кожухами. Чтобы выполнить ревизию, нередко требуется частичная разборка двигателя, выполнить которую большинство автовладельцев не в состоянии. Однако помимо надрывов и трещин, видимых визуально, есть и иные симптомы надвигающейся беды. Мы попробуем перечислить наиболее часто встречающиеся.

1. Большой возраст ремня

В основном срок службы ремня ГРМ определяется пробегом автомобиля. По прошествии нескольких десятков тысяч километров он в обязательном порядке подлежит замене. Однако есть одно «но»: для этой детали критичен ещё и возраст — в среднем ремень сохраняет свои свойства не более пяти лет, после чего начинает терять эластичность и трескаться вне зависимости от пробега. Водителям, которые ездят на автомобиле относительно редко, стоит внимательно отнестись к данному моменту. Ремень состоит из материалов, подверженных быстрому старению, а значит, шутить с его возрастом не стоит. По той же причине рекомендуем в обязательном порядке менять ремень ГРМ на приобретаемых подержанных автомобилях — никто не гарантирует, что прежний хозяин соблюдал регламент и использовал качественные комплектующие.

2. Неуверенный пуск двигателя и падение мощности

О двигателях Лада Гранта

Для комплектации этой модели производители выпускают пять модификаций бензиновых силовых агрегатов. Все они имеют инжекторную систему питания, рабочий объём этих моторов равен 1600 см 3. Две модификации имеют по 8 клапанов в головке блока цилиндров, остальные по 4 клапана на цилиндр, то есть всего их в головке 16 клапанов. Привод механизма ГРМ всех моторов осуществляется зубчатым ремнём.

Рассмотрим более подробно 8 клапанные модификации силовых агрегатов Лада Гранта.

• Мотор с индексом 11183-50 устанавливают на машину с начала её производства. За основу взят вазовский ВАЗ 2111 с небольшими доработками. Мощность этого мотора составляет 82 л. с. Существенно изменились в лучшую сторону выбросы в атмосферу отработанных выхлопных газов. Мотор показывает лучшую динамику и экономичность. В поршнях предусмотрены углубления, поэтому обрыв ремня не провоцирует повреждения в клапанном механизме. Имеет несколько повышенную шумность в работе, требуется периодическая регулировка зазоров в клапанном механизме.
• Дальнейшая модернизация мотора ВАЗ 2114 получила индекс 11186. Мощность его стала равной 87 лошадок. Изменениям подвергли шатунно-поршневую группу силового агрегата, вес которой уменьшили примерно на 30%. Это не только улучшило экологические показатели двигателя, но и снизило шумность во время работы, расход топлива, но немного снизился ресурс мотора. Из-за уменьшения высоты поршня отсутствуют углубления в его головке, поэтому обрыв зубчатого ремня будет всегда сопровождаться повреждениями клапанов.

16 клапанные моторы Лада Гранта:

• ВАЗ 21126 является доработанным движком ВАЗ 21124, который специалисты считают лучшим мотором из всех, которыми комплектуют Гранты. Мощность силового агрегата выросла до 96 лошадей. Этого добились увеличением числа клапанов на один цилиндр, благодаря чему улучшилась наполняемость цилиндров рабочей смесью и быстрый отвод отработанных газов. Поршня не имеют углублений поэтому загиб при обрыве ремня будет неизбежным явлением.
• Доработка 21126 мотора получила индекс ВАЗ 21127, мощность которого стала равна 106 лошадиных сил. Движок стал лучше тянуть на низких оборотах. Проблема загибания клапанов при повреждении клапанов осталась.
• ВАЗ 21126-77 представляет собой двигатель для Лада Гранта Спорт, мощность которого равна 120 л. с. Кроме увеличенного показателя мощности, он ничем не отличается от 21126 модели. Обрыв привода механизма ГРМ всегда сопровождается повреждениями в клапанном механизме.

Замена ремня ГРМ на двигателе ВАЗ 21127 Лада Гранта своими руками

В отличие от моторов ВАЗ 21126, с которыми разницы практически нет, новые Гранты комплектуются механическими и автоматическими коробками передач без контрольного отверстия в картере КПП. Это усложняет замену ремня, поскольку проконтролировать положение коленвала в ВМТ первого цилиндра практически невозможно с помощью меток (на отливе масляного насоса метки тоже пропали).

Как видим, метки на масляном насосе больше нет

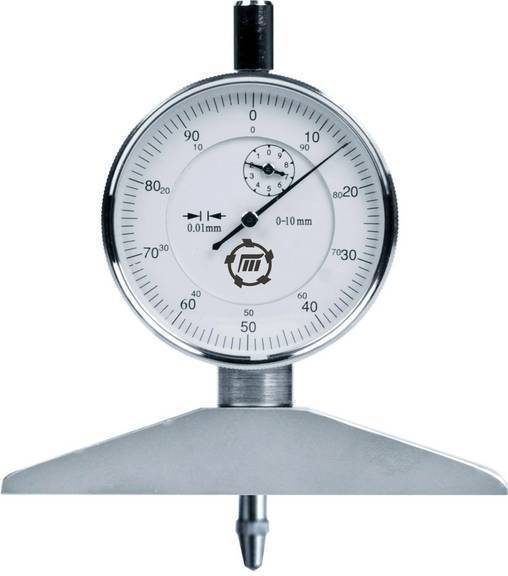

Поэтому если у нас есть стрелочный глубиномер (микрометр с индикатором), было бы очень неплохо приобщить его к делу. С помощью прибора будет проще выставить поршень первого цилиндра в ВМТ. В противном случае будем использовать длинную отвертку или что-то в этом роде.

Идеальный вариант индикаторный глубиномер. Спасибо, ВАЗ

Как бы там ни было, порядок работы у нас следующий:

Выдерживаем температурный режим

Это важно, поскольку натянуть новый ремень правильно у нас не получится. Температура антифриза должна быть 20-25 °С

Только при такой температуре метки на натяжном ролике будут совпадать. Если температура будет в пределах 90 °С, метка уйдет 6 мм в сторону радиатора, а при 0 °С — на 5 мм в сторону лобового стекла. Это нужно учитывать обязательно.
Чтобы зафиксировать коленчатый вал, открутить шкив привода генератора и без проблем слить антифриз, нужно снять стартер. Его можно не отключать. Три гайки — и стартер снят.

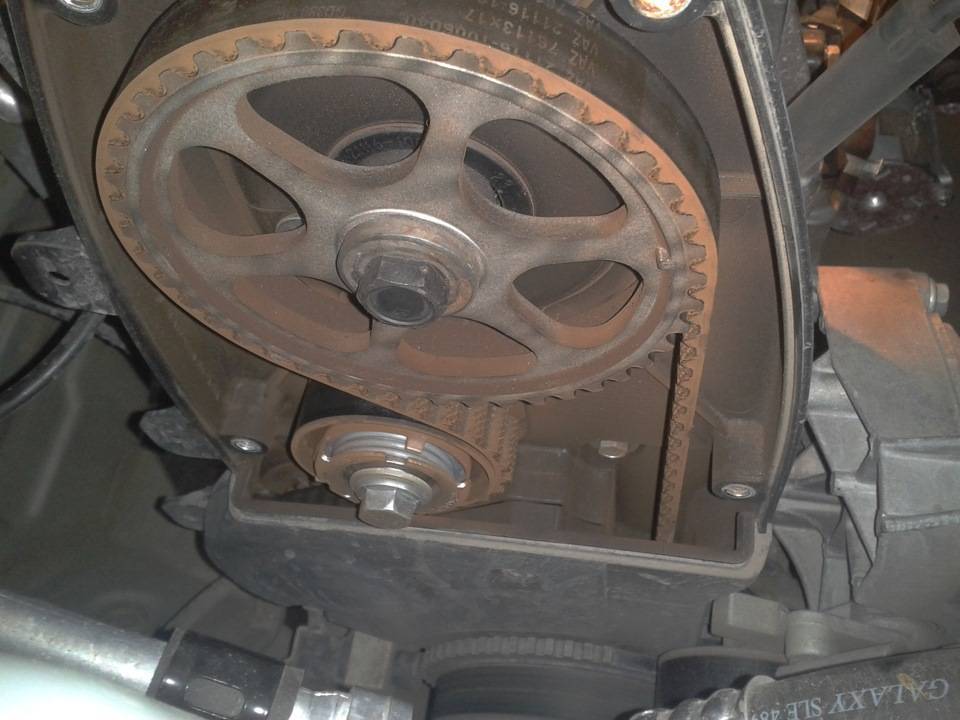

Битой Torx T30 откручиваем верхнюю крышку привода ГРМ. Оцениваем состояние привода в целом, в частности, ремня, роликов и шкивов.

Совмещаем метки 1 на шестернях привода распредвалов с вырезами 2 в задней крышке. Если не получилось с первого раза, проворачиваем коленвал еще на два оборота.

Откручиваем той же битой нижнюю переднюю крышку.

Снимаем ее.

Снимаем шкив привода генератора, предварительно отпустив ремень и сняв его. Для фиксации коленвала используем отверстие под стартер, зубья маховика и мощную отвертку.

Битой Torx E8 откручиваем катушку зажигания первого цилиндра, выкручиваем свечу.

Устанавливаем тонкую длинную отвертку в свечное отверстие и вычисляем верхнюю мертвую точку путем проворота коленвала. Должно получиться примерно так.

Фиксируем шестерни распредвалов. Для этого используем либо специальное приспособление, либо простой деревянный брусок из мягкой породы.

Дальше все просто. Распускаем натяжитель, снимаем ремень ГРМ.

Снимаем обводной и натяжной ролики.

Не теряем шайбы, которые установлены под роликами.

Сливаем антифриз из блока цилиндров с помощью пробки, предварительно закрыв отверстие стартера.
Снимаем помпу. Ставим новую.
Устанавливаем новые ролики, обводной затягиваем с усилием 125 Н·м, натяжной наживляем, пока не закручиваем до конца.

Устанавливаем новый ремень. Регулируем силу натяжения ремня, проворачивая натяжной ролик против часовой стрелки.

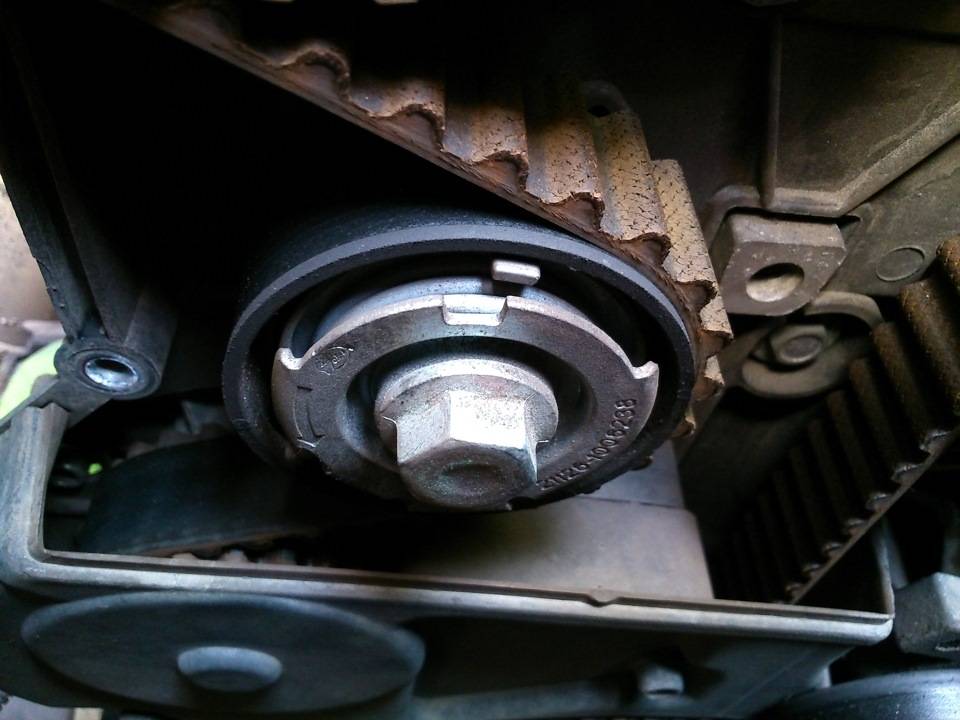

Фиксируем натяжной ролик при совмещении меток 1 и 2 на наружной обойме и корпусе ролика.

Затягиваем болт ролика моментом 25 Н·м.

Устанавливаем шкив привода генератора, устанавливаем его приводной ремень и затягиваем болт крепления шкива моментом 110 Н·м.
Проверяем совмещение меток и натяжение ремня, дотягиваем болт натяжного ролика до 41 Н·м.

Ремень и ролики установлены. Осталось проверить моменты затяжки болтов роликов (2,3…3,6 кгс.м) и подтянуть ремень спецключом, либо съемником для стопорных колец (с диаметром губок не более 3,2 мм, головка сменная на 15 мм) до совмещения меток.

Проверка состояния ремня

Проверка состояния ременной передачи должна производиться при остывшем двигателе. Для этого нужно снять крышку ГРМ. Нам может мешать бочок для омывающей стекла жидкости. Поэтому бочок тоже лучше снять. Чтобы снять верхнюю крышку, придется отвернуть 5 болтов. Для демонтажа нижней достаточно открутить 2 болта.

Для удобства осмотра ремня придется снять правое колесо и брызговик. Берем головку на 17, и с ее помощью крутим коленвал вправо. Крутить его нужно за болт, который крепит шкива привода вспомогательных конструкций. После этого можно осмотреть ремень и оценить его состояние. Сделать это можно самостоятельно, а можно и пригласить специалистов. Но, как правило, автолюбители делают это сами.

А вот какие дефекты будут говорить о том, что привод пора заменить:

• отслоение материала;
• трещины и выпуклости на поверхности;
• подрезы на зубцах;
• на оборотной стороне появились следы подгорания;
• торцы разлохматились.

Если вами был замечен хотя бы один из этих дефектов, это значит, что ременная передача подлежит замене. И чем раньше вы это сделаете, тем лучше

Особо обратите внимание на наличие следов масла на поверхности ремня. Даже если в данный момент ремень выглядит неизношенным, его все равно придется заменить, потому что масло разрушающе действует на резину, и такой ремень точно не прослужит долго

Продолжаем обследование привода. Сейчас нам надо проверить степень его натяжки. Для этого прокручиваем коленвал вправо. Делать это нужно для полного совпадения меток на шкивах распредвалов с пазами на заднем кожухе.

Если натяжка ремня является нормальной, тогда вырез, находящийся на диске натяжного ролика (1) совместится с выступом на втулке (2).

Если полного совпадения нет, значит нужно отрегулировать натяжку передачи. Для этого следует ослабить натяжной ролик. Делается это при помощи головки на 15. Чтобы натянуть привод, натяжной ролик следует провернуть влево, чтобы ослабить – вправо. Для этого в расположенный снаружи диск следует вставить специальный “рогатый” ключ. Также для этого можно использовать щипцы, которые применяются для демонтажа стопора.

Если проблема ремня только в его натяжении, привод следует натянуть. Не нужно перетягивать ремень, так как это обязательно пагубно скажется не только на его состоянии, но и на состоянии подшипников и роликов. Но провисание ремня также не допускается. Из-за этого фазы газораспределения будут нарушены, что обязательно станет причиной серьезной поломки механизма. Поэтому, если дорогостоящий ремонт не входит в ваши планы, натяжение должно быть оптимальным.

После натяжки привода опять проверяем совпадение меток. Для этого коленвал крутим вправо на 2 оборота. При этом метки на шкивах должны совместиться с вырезами на заднем кожухе. Вырез расположенного снаружи диска должен совпасть с выступом на втулке, которая находится внутри. Если полного совмещение не произошло, придется повторить натяжку ремня. Если произвести полноценную натяжку ремня не представляется возможным, его придется заменить. Это можно сделать без привлечения профессионалов.

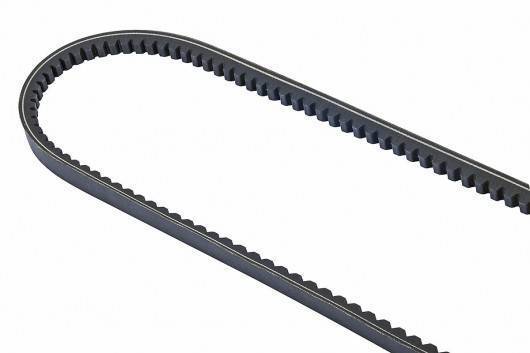

Регулярная проверка приводных ремней

Периодически каждый владелец автомобиля должен проверять состояние всех приводных ремней и их натяжку. Для этого необходимо проверять ремни пальцем при выключенном двигателе. Например, нажав пальцем на ремень, вы сможете понять, ослабла ли натяжка ременного привода. Помните, что ремень при этом осмотре не должен двигаться (смещаться на 1-2 см). Если вы увидите подобное, то виной тому слабая натяжка ремня. Также вы должны на ощупь осмотреть ремень на повреждение. Также необходим и визуальный осмотр на предмет сколов, трещин и рваных элементов.

Кроме того, воспользуйтесь карманным фонариком, который сделает обзор не только лучше, но и может помочь выявить затертые участки ремня (как правило, изношенный участки ремня будут блестеть).

В любом случае, если вы увидите повреждённые участки ремня, то его в любом случае необходимо заменить на новый

Обратите внимание, что приобретая новые приводные ремни вам нет необходимости приобретать оригинальные расходники. На рынке существует немало неоригинальных ремней, которые по качеству часто даже превосходят заводские оригиналы

Например, отлично себя зарекомендовала компания Continental, которая является крупнейшим поставщиком приводных ремней.

Средняя стоимость замены ремня в автомастерской составляет около 2500 рублей. Стоимость ремней для автомобиля зависит от известности марки и себестоимостью продукции. На рынке присутствуют, как дешевые приводные ремни, так и дорогие, которые имеют особую конструкцию и способны выдерживать экстремальные нагрузки.

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

• 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
• 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

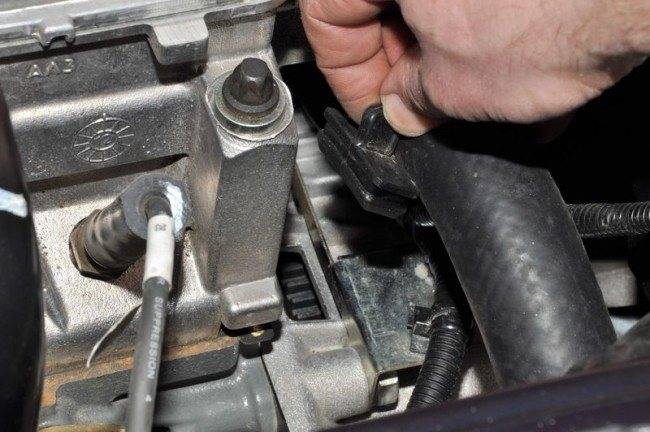

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

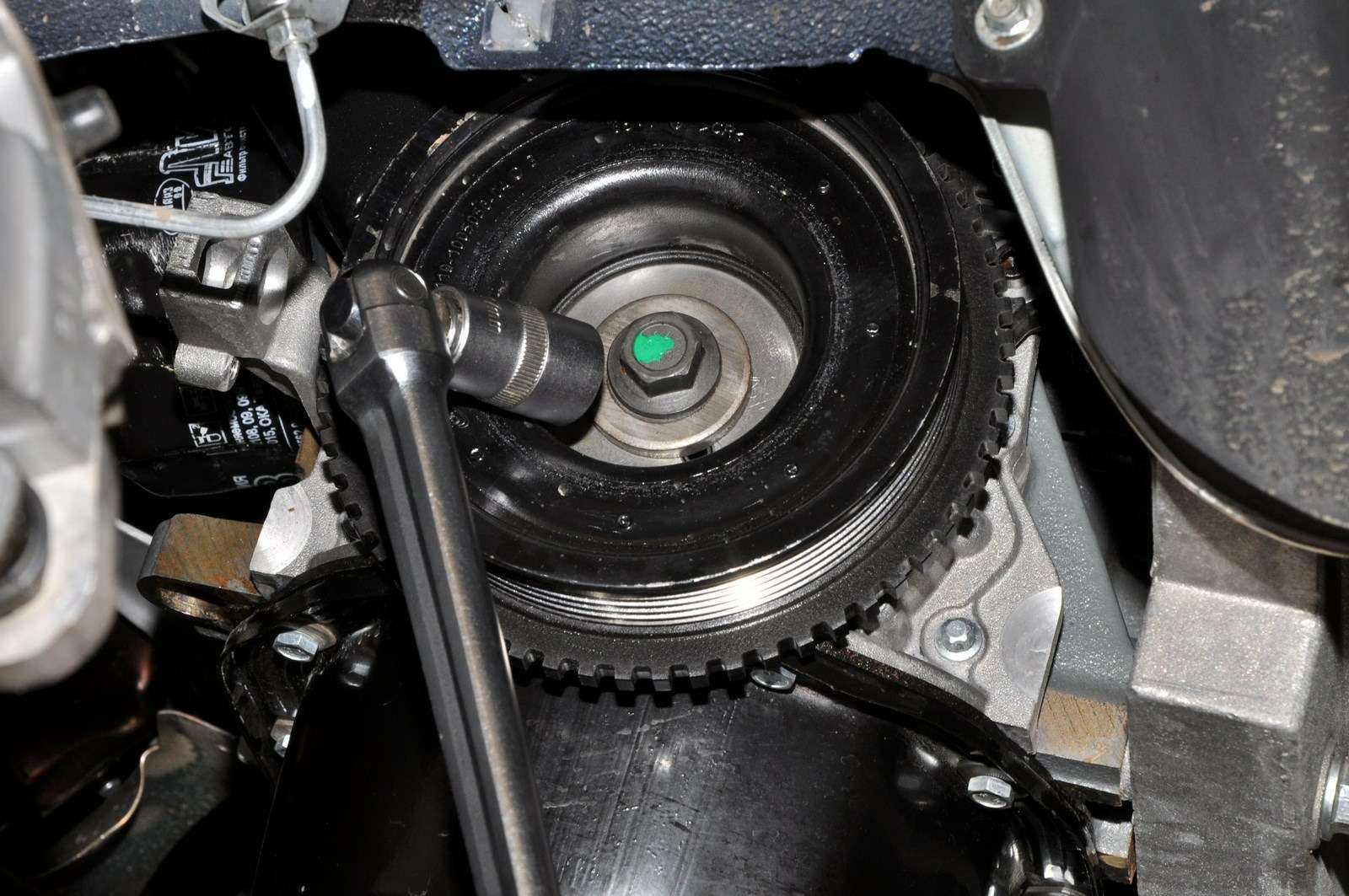

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

• Меняем ремень генератора на Лада Гранта с кондиционером;
• Меняем ремень генератора без натяжителя на Лада Гранта.

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

1. Закрепляют генератор;
2. Накидывают ремень на шкивы, как показано на фото;

   Монтаж ремня генератора, первый шаг

3. Включив 5-ю передачу, откатывают автомобиль назад.
