Признаки неисправности стартера и генератора

Как проверить щетки стартера

Щетки можно проверить несколькими способами, самый простой из них — проверка 12 вольтовой лампочкой. Для этого подсоедините один вывод лампочки на щеткодержатель, а другой — на корпус, если она загорится, то щетки нуждаются в замене, поскольку имеются пробои в защите.

Проверка щеток стартера замыкания на массу

Второй способ проверки щеток — мультиметром — можно осуществить на разобранном стартере. Задача будет заключаться в проверке замыкания на массу (не должны замыкать). Для проверки омметром измеряется сопротивление между основной пластиной и щеткодержателем — сопротивление должно стремиться к бесконечности.

Также, при демонтаже щеточного узла, обязательно проводим визуальный осмотр щеток, коллектора, втулок, обмотки и якоря. Ведь при выработке втулок может осуществляться просадка тока при запуске и нестабильное срабатывание моторчика, а поврежденный или подгоревший коллектор будет попросту «съедать» щетки. Разбитые втулки, кроме того, что способствуют перекосу якоря и неравномерному износу щеток, увеличивают риск возникновения межвиткового замыкания обмотки.

Якорь

Для контроля исправности якоря необходимо напряжение 12 Вольт с АКБ. Питание подается сразу к стартеру. Если устройство срабатывает, можно говорить о его исправности. В случае отказа в работе имеет место проблема со щетками или самим устройством. Для понимания причин нужно разобрать узел и проверить каждый элемент с помощью мультиметра.

К главным неисправностям якоря относится пробой в обмотке, КЗ между витками или отпаивание выводов. Для проверки используется мультиметр, ППЯ или обычный осмотр соответственно. КЗ легко определить визуально по ряду симптомов — появление металлической стружки и сгорание ламелей. Если ничего не предпринимать возможны более серьезные последствия — повреждение щеток и неисправность стартера. Глубина между проточками должна составлять от 0,5 мм и ниже.

Как определить износ щеток?

Опыт мастера – лучший помощник в определении неисправности стартера в автомастерской компании. Определить износ можно лишь повернув двигатель стартера. В одном определенном положении стартер работает нормально, в другом – молчит, пропадает контакт. Объясняется это наличием зазора между изношенной щеткой и коллектором.В изношенном состоянии щетка прижимается к токосъемным кольцам коллектора только под своим весом, стоит ей немного отойти, контакт пропадает.

Иногда стартер работает некорректно при перекосе или зависании щеток нормальной длины, в этом случае их достаточно поправить. Неисправностью может служить отпаявшийся жгут от одной из щеток. Как следствие: из-за повышенного значения нагрузочного тока вторая щетка может перегореть.

Рис. № 1.Неисправность в виде отпаявшегося от щетки медного жгута

Когда можно переставить стартер с одного автомобиля на другой

Если завод-изготовитель стартеров перешел на выпуск редукторных моделей, то стартеры прямого хода могут быть заменены на редукторные, и наоборот. В этом случаем есть возможность подобрать даже несколько вариантов замены для европейских иномарок. Можно считать аналогами истартеры различных производителей, которые устанавливаются на одну и ту же модель машины.

Сегодня очень велико разнообразие выпускаемыхстартеров, и они существенно отличаются, даже будучи внешне похожими. Так, различаются они выносом бендикса, посадочными размерами, количеством зубьев у шестеренок, размерами зубьев и так далее.

Как завести машину – стартер не крутит

Если неисправен стартер из-за втягивающего реле, то двигатель автомобиля можно завести, если замкнуть контакты принудительно. Это экстренная мера, но при срочности ей иногда пользуются.

Разберем пример, как завести двигатель автомобиля ВАЗ-2110.

1. Поставьте рычаг КПП в нейтральное положение.
2. Вытяните рукоятку ручного тормоза.
3. Поверните ключ зажигания и откройте капот.
4. Снимите с посадочного места воздухоочиститель, отодвиньте в сторону, чтобы открыть доступ к стартеру.
5. Отсоедините штекер от контактов.
6. Соедините между собой два контакта втягивающего реле металлическим предметом или толстым проводом.
7. Если при этом остальные узлы исправны, то двигатель должен запуститься.

Установите воздушный фильтр и подключите провода. Во многих случаях мотор после этого запускается без проблем от ключа зажигания. Но неисправность не исчезла, поэтому в ближайшее время нужно обратиться в мастерскую.

Есть другой способ, который подойдет для срочного экстренного пуска. Его можно использовать только для машин с передним приводом и механической КПП.

Порядок действий:

1. Поднимите машину домкратом, чтобы одно из передних колес оказалось в подвешенном состоянии.
2. Поверните поднятое колесо нарушу до конца.
3. На шину намотайте веревку или трос на 3 оборота, чтобы остался конец длиной 2 метра.
4. Включите третью скорость.
5. Включите зажигание, повернув ключ.
6. Резко потяните за трос, вращая колесо и отбегая.
7. После запуска двигателя поставьте рычаг коробки в нейтральное положение. Для этого не обязательно нажимать педаль сцепления. Дождитесь, чтобы колесо остановилось.
8. Домкратом опустите автомобиль на землю.

Внимание! Описанный способ требует осторожности и мер безопасности. В противном случае можно повредить автомобиль и получить травму самому

Такой способ похож на запуск с помощью рукоятки на старых автомобилях, например, на Москвиче-412, или ВАЗ-2101

Поднятое колесо приводит в действие коробку передач, а затем двигатель

Такой способ похож на запуск с помощью рукоятки на старых автомобилях, например, на Москвиче-412, или ВАЗ-2101. Поднятое колесо приводит в действие коробку передач, а затем двигатель.

Как исправить

Существует несколько способов, как можно попытаться самостоятельно исправить дефект. Но если следующие советы не помогут, потребуется отправиться на автосервис:

1. Следует проверить, корректно ли подключены провода от аккумулятора к самому стартеру.

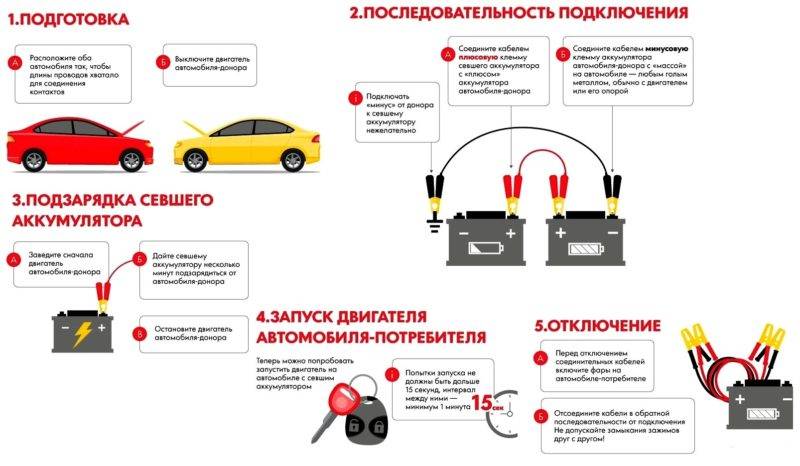

2. Дальше стоит оценить саму батарею на наличие достаточного уровня заряда. Так, если свет от фар тусклый – это указывает на разрежённость аккумулятора. Для запуска двигателя достаточно воспользоваться питание из другого автомобиля.
3. Следующий способ заключается в том, чтобы снять провода, находящиеся на замке зажигания, идущие к стартеру, после чего временно их соединить. Когда происходит запуск устройства – это говорит о проблеме в самом замке зажигания.
4. Последний доступный вариант состоит в том, чтобы подключить напрямую провод питания от батареи к штекеру реле. При срабатывании агрегата подобная ситуация говорит о проблемах в электроцепи.

Стартер – это устройство в автомобиле, отвечающее за запуск двигателя посредством электрического тока. Для этого он обеспечивает первые обороты двигателя для начала сгорания топлива в ДВС. Но существует ряд неисправностей, из-за которых невозможно срабатывание агрегата и далеко не всегда их можно выявить самостоятельно.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
4. Выход из строя или проблемы в работе регулятора.
5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
8. Различные повреждения кабелей зарядной сети.

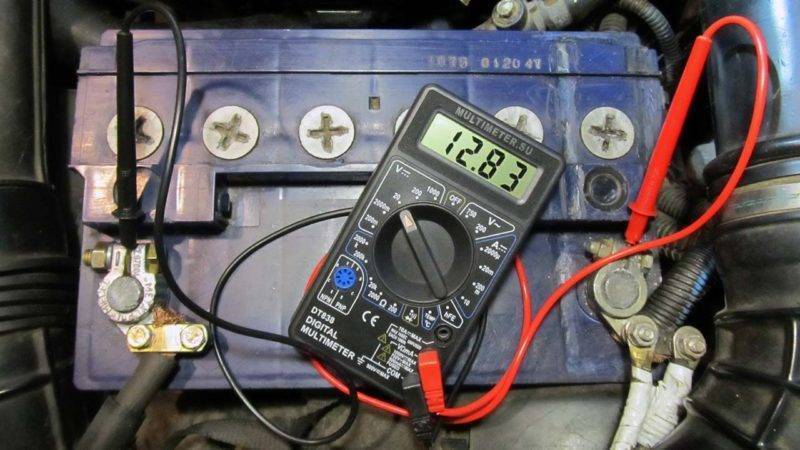

Схема замера напряжения на клеммах АКБ

Стартер не крутит совсем

Проблема может быть:

• в проводке;
• во втягивающем;
• непосредственно в двигателе стартера.

Начнем поиск проблемы с простого.

Осмотрим подключение

• Проверьте противоугонные системы. Возможно это они шутят над вами.
• Возможно у вас банально разряжен аккумулятор.
• Если для цепи стартера есть предохранитель, проверьте его целостность.
• Проверим, появляется ли напряжение +12 В на управляющем контакте стартера (это тонкий винт на втягивающем реле). Если напряжения нет, значит проверим дополнительное реле стартера и замок зажигания.
• Попросите помощника поворачивать ключ в положение «старт» и послушайте. издает ли при этом стартер какие-то звуки. Возможно, у вас подклинивает шток втягивающего реле. Оно срабатывает, об этом свидетельствует щелчок, но его перемещение ограничено.

УСТРОЙСТВО СТАРТЕРА

Рис. 1 Стартер старого образца

В настоящее время автомобили оснащаются стартерами 2 видов, назовём их условно:

• стартер старого образца (рис. 1);
• стартер нового образца (рис. 2).

Эти стартеры имеют два существенных отличия:

• статор первого стартера имеет обмотки, на которые подаётся напряжение, на «новом» же вместо них установлены постоянные магниты. Чтобы скомпенсировать уменьшившееся электромагнитное взаимодействие между статором и якорем 2-го стартера, через обмотки якоря проходит ток, по силе превосходящий ток в обмотках якоря 1-го стартера, более чем в два раза. Такое решение позволило уменьшить корпус стартера и увеличить скорость вращения якоря;
• в связи с тем, что момент силы, создаваемый якорем 2-го стартера, уменьшился, вращение на бендикс передаётся через понижающий редуктор, а не напрямую, как на первом стартере.

Рис. 2 Стартер нового образца в разрезе

Принцип действия обоих устройств абсолютно идентичен. Чтобы нагляднее представить работу механизма, воспользуемся схематичным изображением втягивающего реле стартера – принципиально они все одинаковы. Последовательность работы стартера можно представить пошагово так:

• – пока цепь стартера разомкнута, подключен только силовой плюсовой провод от АКБ, но ток не течёт- болт, к которому прикручен провод (обозначен оранжевым цветом), установлен в крышке втягивающего реле, выполненной из диэлектрика;
• Вы поворачиваете ключ зажигания на «старт», срабатывает реле стартера;
• ток от реле стартера поступает на втягивающую обмотку;
• сердечник втягивающего реле (синего цвета) под воздействием магнитного поля движется к крышке, преодолевая сопротивление возвратной пружины, и прижимает контактную пластину (оранжевый цвет) к шляпкам болтов, создавая между ними электрический контакт;

Рис. 3 Схематичное изображение втягивающего реле стартера

• параллельно с этим подключается удерживающая обмотка, чтобы работа стартера была бесперебойной, и сердечник втягивающего реле действует на вилку (рычаг), соединённую с бендиксом, толкая его по направлению к маховику. Бендикс при движении вперёд «закручивается», чтобы контакт его зубьев с зубьями маховика произошёл «мягко», без удара;
• ток от нижнего болта течёт на обмотки стартера. В случае со стартером №1 – через статор и якорь, в стартере №2 – только через якорь. Параллельно с этим ток через щётки поступает на обмотки якоря.

Всё происходит одновременно – выталкивание и закрутка бендикса и вращение якоря. При размыкании реле обмотки втягивающего реле «освобождают» сердечник, и тот, под воздействием возвратной пружины, возвращает бендикс на место, а якорь останавливается, некоторое время вращаясь по инерции. Если стартер Вашего авто не имеет защитного кожуха для бендикса на передней крышке с подшипником скольжения (втулкой) якоря, то это не принципиально – втулка в таких случаях запрессовывается в картер сцепления КПП. Приступим к описанию распространённых неисправностей стартера, разделив их на поломки в электрической и механической составляющих узла.

Как проверить без демонтажа

Как проверить стартер не снимая с машины?

Если времени мало, то придется работать в условиях подкапотной тесноты. Понадобится мультиметр, которым сначала проверьте аккумулятор. Его заряд должен быть не менее 12,6 вольт.

Если меньше – попробуйте его подзарядить и попробовать запустить машину.

Найдите на стартере большой болт, к которому идет провод от аккумулятора – это плюс от реле.

На нее киньте красный крокодильчик. Черный нужно подсоединить к общей массе – ей может служить минус аккумулятор.

Включите зажигание, и смотрите на табло мультиметра.

Если напряжение меньше – это однозначно поломка стартера.

Как проверить стартер от аккумулятора на работоспособность, чтобы точно найти проблему?

Понадобится длинная отвертка с электрической изоляцией (продается в отделах электрики). С реле снимите провод, идущий на выключатель зажигания. Вместо него закоротите контакты с помощью отвертки. Это позволит току идти прямо с АКБ на реле. Если автомобиль заведется – значит проблема в замке.

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

1. АКБ должен быть хорошо заряжен;
2. Контакты «массы» надежны и хорошо закреплены;
3. Провод от клеммы втягивающего реле цел и имеет хороший контакт;
4. Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
5. Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле, а также замыкание между витками или замкнуло на массу

О проблемах стартера по электрической части будет говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, из возможных причин основной остается одна — износились или же подвисли щетки.

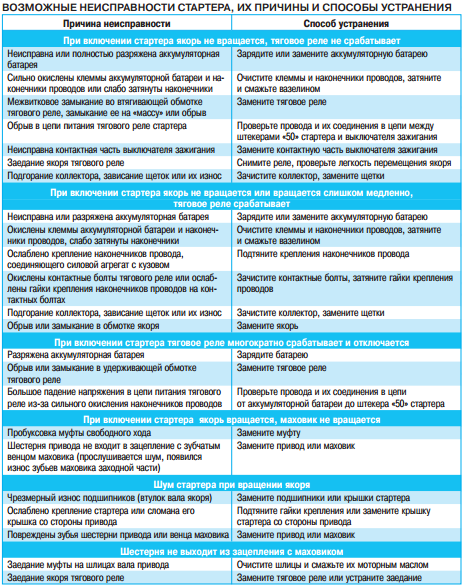

Так как типичные неисправности стартера это:

1. Неплотно прилегающие к коллектору щетки;
2. Тяговое реле выходит из строя;
3. Изнашивается коллектор якоря.

Иногда, может сгореть втягивающее реле на стартер. Есть 3 причины почему это случается:

• разрушение материалов реле;
• подгорают контактные пластины (в простонародье — пятаки);
• сгорает обмотка.

Часто подобные проблемы возникают при попадании воды в корпус. Поэтому придется разбирать втягивающее и проверять состояние контактных пластин и впоследствии обмотки. Однако чаще всего проблема с реле решается его заменой.

Решение проблемы

• Для начала нужно поставить свою «девятку» на нейтральную передачу, а также включить стояночный тормоз.
• После этого открывается капот, вам необходимо найти кабель красного цвета на втягивающем элементе.
• Используя толстую отвертку, нужно замкнуть клеммы на этом компоненте. При замыкании в разные стороны могут полететь искры — переживать не стоит, это нормальная ситуация.
• Затем нужно попытаться завести двигатель. Если вы заметили, что стартер вкручивая стал нормально работать, то проблема не в нем. Если же устройство не крутит, то вероятнее всего, его надо будет поменять.
• В том случае, если механизм исправный, от втягивающего реле необходимо демонтировать красный проводок, а на эту клемму необходимо подать напряжения от батареи. При наличии хлопка реле будет полностью исправным. Если же хлопка не было, то вероятнее всего, причина кроется именно в реле.
• Провертите контакты на стартере, бывает, что из-за окисления перестает крутить.

Это интересно: Электронная педаль газа – как починить «помощницу»?

Принцип работы стартера и его устройство

Стартер – это электромеханическое устройство, которое обеспечивает запуск двигателя, создавая первичный крутящий момент коленчатого вала с необходимыми оборотами, чтобы образовалась степень сжатия, для воспламенения горючей смеси.

Если по электрической части все в порядке и цепь без повреждений, то стоит демонтировать запчасть для разборки и детального осмотра с целью выявления дефектов. Но прежде чем это делать, нужно изучить устройство и принцип действия автомобильного стартера.

Устройство стартера автомобиля: 1. передняя крышка; 2. бендикс; 3. редуктор; 4. якорь; 5. корпус статора в сборе; 6. вилка; 7. втягивающее реле; 8. щеточный узел; 9. щетки; 10. задняя крышка стартера автомобиля.

При повороте ключа и запуске двигателя, происходят такие процессы:

Принцип работы стартера

• Замыкаются контакты замка и через реле стартера, идет питание на обмотки (тяговую и удерживающую) втягивающего реле.
• Магнитное поле в обмотках с усилием втягивает якорь вовнутрь корпуса (сжимая возвратную пружину).
• Затем начинает толкать шток с контактной пластиной, которая и замыкает контакты втягивающего реле вследствие чего, мотор стартера начинает вращаться. А одновременно с этим вилкой от якоря выдвигается вперед бендикс, приводя свою шестерню в зацепление с маховиком двигателя. Что впоследствии и приводит к запуску.
• В тот момент, когда маховик начинает вращаться быстрее, нежели шестерня бендикса, обгонная муфта предотвращает передачу крутящего момента и бендикс, рычагом отводится назад, благодаря возвратной пружине возвращается в свое положение.

Ключ в замке зажигания возвращается в первоначальное положение и напряжение на управляющей клемме исчезает. Исходя из рассмотренной схемы, можно делать предположения о возможных неполадках на соответствующих этапах.

Механические неисправности

О наличии, каких либо механических неисправностей можно говорить если стартер работает, но двигатель не запускается, так как не вращается коленвал.

Детали, подлежащие проверке:

• рычаг обгонной муфты,
• кольцо муфты,
• буферная пружина,
• венец маховика.

Одна из причин, почему стартер не вращает коленвал

При крутящемся стартере запуск двигателя может не происходить если:

• пробуксовывает муфта;
• вышел из строя рычаг отключения или он соскочил из оси;
• износилось поводковое кольцо муфты или буферная пружина не справляется со своей задачей.

Когда же при запуске издается скрежет, то такие симптомы могут указывать на износ зубьев венца маховика. В таком случае стоит проверить регулировку хода шестерни и состояние буферной пружины.

Если же вы услышали нетипичный шум при работе стартера, то стоит его осмотреть с ямы и подкапотного пространства, так как возможно возникла одна из таких механических неисправностей стартера:

• износились втулки подшипников, а также шейки на валу якоря;
• ослабли крепящие болты стартера;
• повредились зубья;
• внутри стартера крепления полюса ослабло, вследствие чего якорь начал его задевать.

Подгоревшие пятаки — характерная причина по которой машину не удается завести по утрам. Так как довольно часто если пятаки подгорели, то на холодном двигателе стартер не крутит. Если его снять и проверить по отдельности втягивающее реле, то все может работать, а после установки на место продолжает щелкать и не работает. Способ устранения выглядит следующим путем:

Подгоревшие пятаки

• распаять контакты втягивающего;
• при помощи отвертки развальцевать и вскрыть корпус;
• почистить пятаки;
• на штоке широкую пластину повернуть и установить обратной стороной.

Но кроме того что проблемы со стартером могут возникнуть на этапе запуска, они также случаются и после его пуска. Такая типичная ситуация когда стартер не отключился, а продолжает крутить. И виной такой проблеме стартера может быть:

1. Заевший рычаг привода или привод на валу якоря.
2. Заело тяговое реле.
3. Слиплись контакты на тяговом реле.
4. Износилась обратная пружина выключателя зажигания или пружина муфты свободного хода.

В таком случае необходимо быстро отключить клемму стартера или клемму реле стартера и приняться к поиску причины неисправности стартера.

А если вы пока не столкнулись с вышерассмотренными поломками, но при запуске двигателя все же стартер стал вести себя необычно, то стоит присмотреться к симптомам, по которым можно определить скорый выход из строя:

Неисправность стартера крылась в щеточном узле

• Стартер начинает крутить лишь после нескольких попыток включения ключа. Такой симптом говорит о подгорании контактов на втягивающем.
• После пуска начал с опозданием выходит из зацепления. Появился износ на зубцах в шестерне бендикса либо венца маховика.
• Стартер начал вращение с большим трудом, хотя аккумулятор заряжен. Такое срабатывание скорее всего указывает что износились щетки или же появилась выработка подшипника.

Втулки

Якорь вращается на двух втулках. Они выполняют роль подшипника скольжения. Если втулки сильно изношены, то из-за люфта может меняться положение ротора. Он залипает. Отсюда и работа вхолостую.

При работе стартера на изношенных втулках увеличивается ток, нужный для нормальной работы стартера. Это ведет к резкому понижению напряжения в бортовой сети автомобиля. Если оно упадет ниже 9 вольт, то ЭБУ отключится, система не сможет подать искру. Стартер крутит коленчатый вал, но в результате мотор не может запуститься. Ситуация с отсутствующей искрой по причине отключения ЭБУ особенно актуальна для современных автомобилей.

Данная неисправность часто наблюдается в мороз. Но не всегда виноват стартер. Такое поведение может провоцировать вязкое масло, севшая АКБ. Стартер может быть новым, но запустить двигатель не получается. В этом случае специалисты советуют зарядить АКБ, и проблема решится сама собой.
