Стартер щелкает, но не крутится: причина, диагностика, ремонт

Снятие и проверка стартера автомобиля ВАЗ-2123

Стартер типа 5722.3708 представляет собой электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле.

• Крышки и корпус статора стянуты двумя шпильками.
• Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре.
• В корпусе статора закреплены четыре постоянных магнита.
• Вращение от вала якоря передается валу привода через планетарный редуктор, который состоит из центральной шестерни, трех планетарных шестерен, водила и шестерни с внутренним зацеплением.
• Планетарные шестерни вращаются на игольчатых подшипниках.
• Схема подключений стартера показана на рисунке.
• При включении стартера напряжение от аккумуляторной батареи 2 через выключатель зажигания 4 подается на обе обмотки тягового реле стартера (втягивающую II и удерживающую I).
• После замыкания контактов тягового реле втягивающая обмотка отключается.

Подключение стартера с контроллером МЕ17.9.71 ЕВРО-5

В данной системе управления двигателем питание на обмотку втягивающего реле стартера поступает через контакты дополнительного реле (рис. 1.10-01).

Контроллер включает реле стартера при включении зажигания, если получен «правильный» пароль от блока управления АПС, и выключает после запуска двигателя (частота вращения коленчатого вала двигателя достигла 500-1000 об/мин в зависимости от температуры охлаждающей жидкости) или через 7-20 секунд (в зависимости от температуры охлаждающей жидкости) после начала прокрутки стартера.

Контроллер запрещает включение дополнительного реле стартера при работающем двигателе.

Снятие и установка стартера

1. Для снятия стартера устанавливаем автомобиль на смотровую яму или подъемник.
2. Снимаем экран двигателя.
3. Отсоединяем минусовую клемму от аккумулятора.
4. Снимаем задний брызговик моторного отсека.
5. Головкой на 13 отворачиваем болт крепления переднего опорного кронштейна к впускной трубе
6. Ключом на 13 откручиваем гайку крепления переднего опорного кронштейна к кронштейну правой опоры силового агрегата и снимаем кронштейн
7. На автомобиле с кондиционером необходимо снять направляющий экран, для этого:
8. ключом на 10 отворачиваем две гайки его крепления
9. Снимаем экран

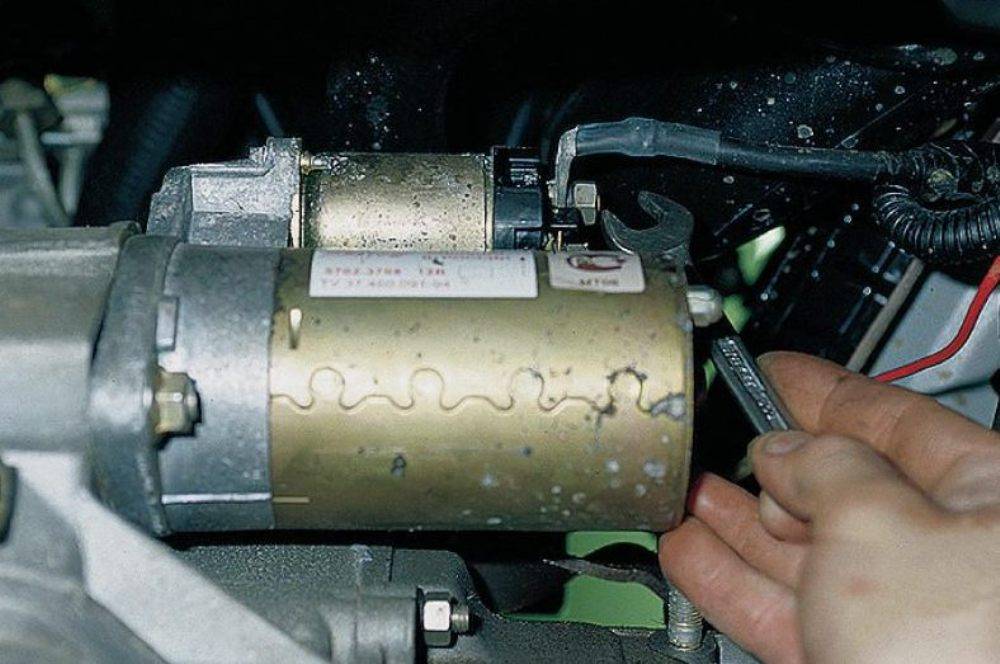

10. Головкой на 13 отворачиваем верхний болт крепления стартера
11. Снизу автомобиля, головкой на 13 с удлинителем отворачиваем болты среднего и нижнего крепления стартера
12. Средний болт крепит также кронштейн держателя жгута проводов управляющего датчика концентрации кислорода.

Неисправен аккумулятор автомобиля

Самая простая и распространенная проблема, которая приводит к тому, что стартер щелкает, но не крутится при повороте ключа зажигания, это малый заряд аккумулятора. Если автомобильный источник питания разряжен или просто выведен из строя, будут наблюдаться подобные «симптомы».

Система пуска двигателя будет вести себя следующим образом, если не поступает на стартер с аккумулятора требуемый ток при повороте ключа зажигания:

Ничего не происходит – нет никаких звуков, щелчков и попыток стартера раскрутиться. В такой ситуации необходимо диагностировать исправность аккумулятора включением любого потребителя – магнитолы, фар или других;

• Лампы на приборной панели гаснут и слышны щелчки втягивающего реле стартера. В такой ситуации практически наверняка виноват аккумулятор;
• Стартер издает серию щелчков, а лампы на приборной панели автомобиля слегка затухают.

Во всех трех случаях обязательно надо проверить уровень заряда аккумулятора при помощи мультиметра или нагрузочной вилки. Если аккумулятор неисправен или разряжен, его следует заменить или зарядить. Когда в результате проверки выяснилось, что проблем с аккумулятором нет, необходимо переходить к следующим возможным причинам появления щелчков из-под капота при старте двигателя.

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно

Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А

При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Основные симптомы неисправностей

Итак, что делать в подобной ситуации, и где искать проблему, если Вы сели за руль автомобиля и повернули ключ в замке зажигания, однако это не дало искомого результата. Причины могут крыться в самом аккумуляторе, либо неисправностях стартера или же в различных соединениях и коммутациях. Чаще всего, конечно, виновником является сам аккумулятор. Он может попросту разрядиться, и об этом будут свидетельствовать следующие признаки:

• втягивающее реле щелкает, но вращения стартера не происходит, зато лампочки на приборной панели погасли;
• то же самое, но в этот раз происходит уже серия повторяющихся щелчков;
• никакого движения вообще, то есть не работают даже осветительные приборы.

Не щелкает реле. Сбои функционирования стартера

В исправно работающем стартере, отчетливо слышится щелчок. Этот звук издает реле, в момент втягивания бендекса. Если не щелкает реле стартера, значит, происходит одна из трех неприятностей:

1. Нарушена подача электричества. При том, ток может и быть, однако напряжение будет иметь слишком низкое показание. Проверка проводов и соединений подтвердит (или опровергнет) это подозрение. Однако самой частой причиной становиться разрядка аккумулятора.
2. Механические повреждения отдельных элементов стартера. Накопленный износ, повторяющиеся попытки неправильного старта двигателя, игнорирование осмотра этой детали во время очередных ТО – все это усугубляющие факторы механических повреждений.
3. Выход из строя реле. Этот факт может подтвердить только профессиональная диагностика.

Есть еще ситуации, не связанные с реле, когда констатируется неисправность стартера. В этом случае должна быть твердая уверенность, что аккумулятор полностью заряжен. Например:

• стартер работает, а маховик не вращается. Причиной становится изношенность венца на маховике. Его замена, а также, прокручивание на несколько сантиметров коленвала, полностью решают эту проблему.
• Иммобилайзеры блокируют электроцепи автомобиля, что делает невозможным активацию стартера (ток не подается). Перед стартом, отключите противоугонную систему.
• Щетки (и щеткодержатели) стерлись. Это, вообще, слабое место стартера. С их помощью передается напряжение на вращающийся ротор. Постоянное трение приводит к быстрому износу.
• Повреждение изоляции обмотки приводит к замыканию в ее витках. Может появиться задымления и неприятный запах гари. Такой стартер не восстановить, без замены обмотки.
• Плохая центровка вала, приводящая к заклиниванию или тугому вращению стартера.
• Износ шестерни приводит к нестыковке бендикса с маховиком. Он просто проскальзывает сквозь зубья, не цепляя их. Проблема решается заменой шестерни.

Причины, по которым стартер щелкает но не крутит

Часто причиной становится экстренное или неправильное торможение, при котором стартер состоящий в зацепе с маховиком, получает ток большой силы. Сам стартер относится к электроагрегатам кратковременного действия, поэтому в случае его длительной работы он может выйти из строя, что в большинстве проявляется в виде, когда стартер не крутит или стартер щелкает, но не крутит.

Для того, чтобы понять, почему происходят щелчки и отсутствует вращение, нужно обратить внимание на то как устроен стартер. В составе стартера есть так называемое тяговое или как его еще называют втягивающее реле, которое имеет вид небольшого цилиндра, прикрепленного к основанию стартера

Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками. Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит

В составе стартера есть так называемое тяговое или как его еще называют втягивающее реле, которое имеет вид небольшого цилиндра, прикрепленного к основанию стартера. Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками. Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит.

Как вы уже знаете, щелчки издает втягивающее реле, причин по которым это происходит может быть несколько. Вот перечень наиболее вероятных причины, по которым стартер не крутит, но щелкает:

1. Аккумуляторная батарея (АКБ). Вероятнее всего АКБ просто разрядилась, либо недостаточно заряжена, либо клеммы имеют плохой контакт с высоковольтными проводами. Зарядите аккумулятор и попытайтесь снова запустить мотор.
2. Плохая масса кузова с мотором. В данной ситуации рекомендуется взять другой массовой провод и повторить попытку.

Стартер не крутит и слышен один отчетливый щелчок. В таком случае рекомендую проверить массу двигателя, а также крепление тягового реле к корпусу стартера. Проблема может заключаться в плохих или перегоревших контактах на тяговом реле. Если же нет, то скорее всего, поломка кроется неисправности самого механизма стартера, здесь не обойтись без полной его разборки или замены.

Если вы убеждены, что причина когда стартер щелкает, но не крутит именно в самом стартере, вот несколько вероятных причин по которым это может происходить:

1. Возможно перегорание силового провода, соединяющего обмотку стартера и тяговое реле.
2. Критический износ щеток или втулок стартера.
3. Обрыв обмотки стартера или замыкание на обмотке якоря.
4. Деформация или разрушение вилки в приводе бендикса.

Подведем итоги

Заметив проблемы со стартером, не оттягивайте с ремонтом, иначе в один неподходящий момент он просто перестанет крутить, а это согласно «закону подлости» произойдет где-нибудь вдали от дома или тогда когда вы будете очень спешить… Проблему когда стартер щелкает, но не крутит можно решить самостоятельно. В сети в избытке всевозможных мануалов по ремонту и замене стартера своими руками. Однако если не уверены, лучше доверьтесь профессионалам, так вы сможете сэкономить свое время, нервы, а иногда и деньги.

Коммутация

Коммутация стартера проста – плюс батареи прикручен к втягивающему реле, минус на корпусе, а для старта подходит провод небольшого сечения с типичного реле, которым управляет замок зажигания.

Схема включения стартера

Реле

Если, при включении зажигания щёлкает реле, но стартер не крутит (и втягивающее реле при этом также не срабатывает) – то причина может быть в самом реле или управляющем кабеле. Точно установить можно достаточно простым способом – необходимо подать «+» питания на управляющую клемму стартера (куда подключен кабель наименьшего сечения, на фото показано стрелкой).

Если стартер начал «крутить», то причина в проводке, реле или замке зажигания.

К слову сказать – если поездка не терпит отлагательств, то таким способом можно завести двигатель. Достаточно лишь включить зажигание и вручную (с помощью подачи плюса питания на управляющую клемму) завести двигатель.

Плохие контакты

Если стартер щёлкает, но не крутит и, при этом, возникают посторонние звуки (как вариант – то щёлкает, то не щёлкает) – необходимо проверить все соединения, особенно силового кабеля.

Дело тут в том, что при запуске двигателя, стартер потребляет достаточно большой так от АКБ – около 200 ампер. Если контакт где-либо недостаточный, то из необходимых 200 ему может «доставаться» лишь 10, чего достаточно для работы втягивающего реле, но недостаточно для запуска. В этом же случае может происходить серия «щелчков».

Необходимо проверить все соединения (включая клеммы АКБ), очистить контактные площадки от окислов, смазать их специальной смазкой и затянуть рекомендуемым моментом.

Подгорели контактные пятаки во втягивающем реле

Эта  неисправность проявляется в виде громких щелчков при повороте ключа в положение старт и отпускании ключа. В некоторых случаях возможно срабатывание стартера.

Вот видео пример такой неисправности:

Как быстро продиагностировать  контактные пятаки?

Всё предельно просто — открываем капот, берем отвертку, и перемыкаем вот эти две клеммы:

Если при перемыкании  проскочит искра, и вы услышите звук вращения электростартера, можете быть уверены — у вас подгорели контактные пятаки.

В этом случае,  автомобиль можно завести при помощи отвертки!

Как запустить автомобиль стартером при подгорании контактных пятаков?

Для того чтобы завести автомобиль при подгорании контактных пятаков необходимо одновременно перемкнуть все три контакта на втягивающем реле.

Замыкание двух контактов под гайками необходимо для вращения якоря, а замыкание управляющего контакта для того чтобы обгонная муфта (бендикс) вошла в зацепление с маховиком.

Порядок запуска автомобиля при отказе контактных пятаков:

Автомобиль с механической коробкой передач:

• ставим на стояночный тормоз.
• включаем нейтральную передачу.
• открываем капот и готовим плоскую отвертку.
• поворачиваем ключ в замке зажигания в положение  зажигание включено.
• при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда  одной отвертки Бывает мало и приходится брать две).
• после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с автоматической (+вариатор и робот) коробкой передач:

• устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
• открываем капот и готовим отвертку (возможно две).
• включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
• при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда  одной отвертки Бывает мало и приходится брать две).
• после запуска двигателя убираем отвертку и едем до места ремонта.

Замыкаем стартер «на французах» (частные случаи)

Доступ к стартеру всегда открыт из-под днища – надо только снять защиту картера. Пример – на фото ниже.

Под днищем Рено Меган 2

Из подкапотного пространства дотянуться до стартера трудно. В лучшем случае он закрыт фильтром (ВАЗ), в худшем – аккумулятором. Фильтр снять можно, а как быть с АКБ?

Место установки стартера (круг)

Всё сделано так, чтобы стартер можно было менять, ремонтировать его, но не замыкать.

Как выглядит клемма S

На автомобилях Рено клемма выглядит, как резьбовой отвод. Гайка на него накручена «белая», хотя сам он – из меди (см. фото).

Стартер Рено Логан, фаза 1

Про ВАЗ мы уже говорили – там используется штекер. Если его снять, можно видеть «лепесток».

Метод запуска с помощью отвёртки – не самый лучший. Проблема заключается в ограниченном доступе.

50 Ампер

Втягивающее реле на «Десятке» потребляет 50 Ампер. Для бюджетных моделей «Лада» ток равен 30 А, для многих иномарок – выше. Значит, ток в 40-50 Ампер пойдёт от клеммы B к клемме S. Подумайте, чем это грозит.

Чтобы снять клемму «минус», нужен рожковый ключ «на 10». Держите его при себе.

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

• вышел из строя бендикс стартера;
• сломалось втягивающее устройство;
• главная обмотка стартера оборвалась;
• замыкание обмотки;
• изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

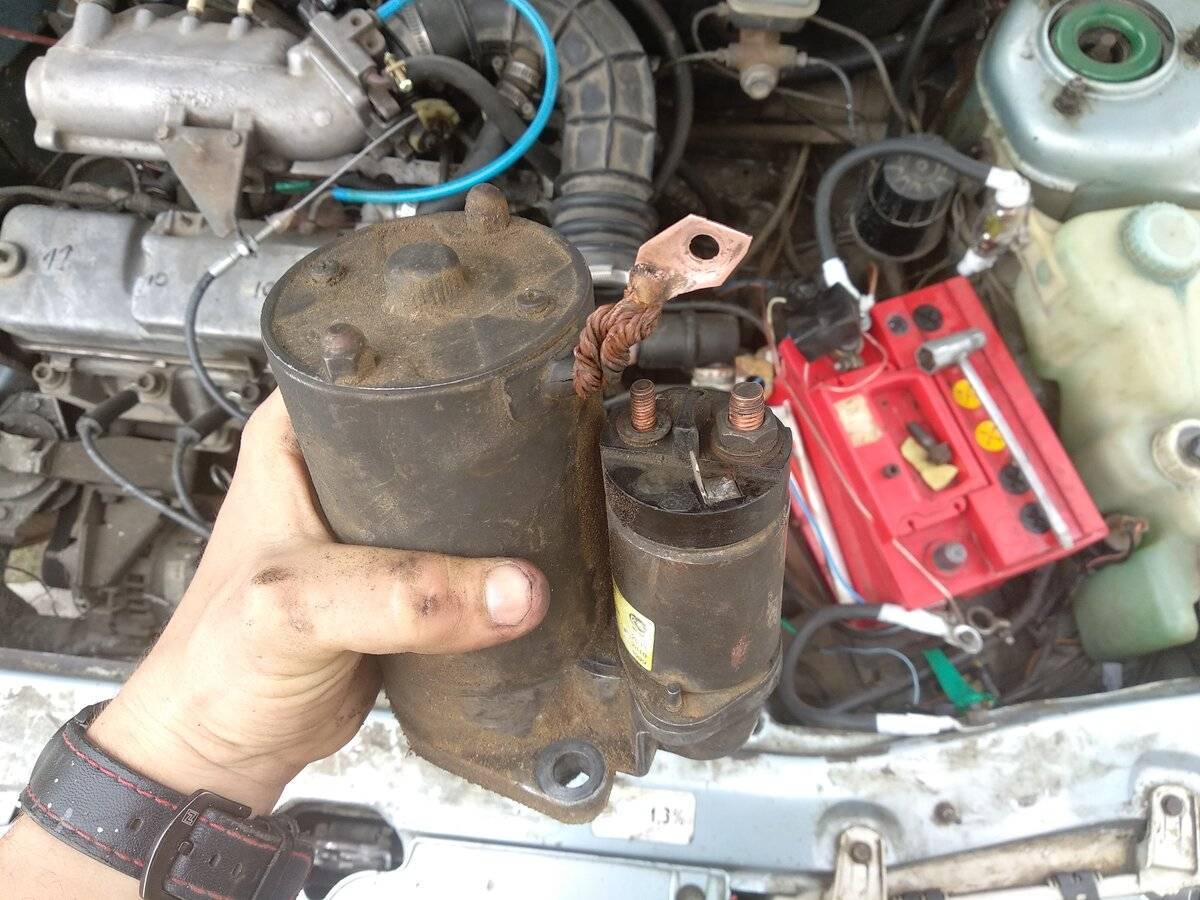

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Система зажигания (катушки и свечи)

Раньше в карбюраторной системе была одна катушка зажигания, и если она выходила из строя, то автомобиль не заводился. Сейчас их несколько, обычно одна на каждую свечу, сложно представить — чтобы все 4 разом сгорят, это теоритически возможно, но практически я ни разу не встречал. Также и со свечами, бывает одна выйдет из строя (например, пробило изолятор).

НО машина запуститься будет троить, «пыхтеть – торохтеть», но будет работать. Справедливости ради стоит отметить, что если контакты свечей сильной изношены, в зимний период времени это может затруднить запуск. Поэтому их стоит менять через определенный промежуток времени, рекомендованный вашим производителем.

Если пробило катушку зажигания, ее также стоит заменить, к сожалению, на современных автомобилях они одноразовые.

Особенности проверки работоспособности элементов пусковой системы автомобильного двигателя

После визуального контроля состояния деталей системы пуска, приступают к демонтажу стартера для выполнения тестирования его составных частей:

1. Определить насколько выработался щеточный узел можно лишь после разборки корпуса стартера. Несмотря на продолжительный эксплуатационный период щеток, они все же стираются. При этом их выработка на некоторых моделях стартеров не позволяет включаться в работу тяговому реле. При этом издаваемых им щелчков не будет слышно.
2. Подгорание обмоток на катушках легко определить как визуально, так и по наличию горелого запаха. Поскольку восстанавливать их работоспособность не имеет смысла, придется выполнить замену стартера.
3. Выполнение стресс-теста тягового возможно и без его корпуса. Для этого необходимо замкнуть при помощи отвертки две большие клеммы на реле, стараясь не зацепить элементы корпуса. О наличии проблем со втягивающем просигнализирует начало вращения вала. Заметим, что одним из неприятных последствий этого является подгорание контактных групп реле. Поскольку на них содержится специальное защитное покрытие, чтобы его не повредить, очищать нагар с них не рекомендуется. В этом случае показана только полная замена тягового.

Помимо описанных выше процедур, необходимо уделить внимание, замку зажигания, выполнив контроль напряжения в нем. Часто в этом узле пропадает контакт из-за покрытия проводов оксидной пленкой и образования участков коррозии

Для этого достаточно их почистить, пропаять, либо заменить.
