Смазочная система дизельного мотора

Элементы, системы смазки, её устройство и принцип работы

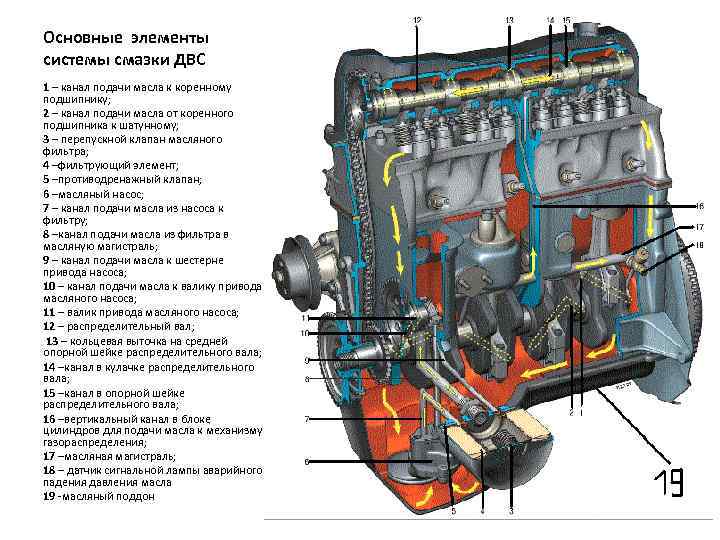

Основными элементами системы смазки являются:

  • Картер с поддоном;
  • Насос;
  • Фильтр;
  • Радиатор;
  • Перепускные клапаны;
  • Магистраль и каналы;
  • Датчики.

Конструкция системы смазки для разных видов и типов двигателей различна и может существенно отличаться дрыг от друга наличием, или отсутствием тех или иных компонентов или систем.

Поддон, это самая нижняя часть двигателя

Основная его задача хранить и охлаждать смазку. Кроме того, в его конструкции предусмотрены специальные перегородки, которые успокаивают волнение масла при движении автомобиля по неровностям. Крепление поддона к картеру осуществляется болтами, между ними есть уплотнительная прокладка, предупреждающая утечку масла из силовой установки. Для определения необходимого количества масла применяется щуп, на поверхности которого нанесены специальные метки.

Насос, служит для перекачки масла из картера и создания масляного давления в каналах двс.

Возможна установка насосов различного типа, зависит от конструкции силовой установки. Наиболее популярны шестеренчатые и роторные насосы. Шестеренчатый насос может быть с внутренним или наружным зацеплением шестерен. Подача масла в шестеренчатом насосе осуществляется с постоянным давлением, тогда как в роторном насосе давление можно менять. Давление масла в канале двигателя в зависимости от его конструкции может быть от 2-16 атмосфер.

Фильтр очищает масло от механических примесей и нагара.

Благодаря этому, увеличивается срок службы силовой установки и масла. Кроме того, вбирая в себя мусор, он упрощает техническое обслуживание системы смазки. При замене масла обязательно надо заменить и фильтр.

Радиатор охлаждает моторное масло.

Применение радиатора обусловлено целевым назначением мотора. Не все двигатели нуждаются в использовании такого прибора. В основном радиаторами оснащаются высоко оборотистые, и сильно нагруженные моторы.

Смазочная система дизельного мотора

Радиаторы бывают двух видов, с воздушным или жидкостным охлаждением. Принцип воздушного, обдув потоком воздуха при движении автомобиля. Именно поэтому такие устройства располагают в передней части агрегата, обеспечивая ему достаточное количество воздуха. Жидкостные радиаторы охлаждаются благодаря системе охлаждения двигателя.

Перепускные, редукционные клапаны обеспечивают нормальное давление в системе смазки.

Задача клапана, сбросить излишек давления при его увеличении свыше установленной нормы. Для защиты устройств и элементов двигателя устанавливается несколько клапанов в конструкции. Например, в масляном насосе, фильтре и др. При засорении фильтра, дабы не застопорить работу двигателя и системы в целом, перепускной клапан пускает масло в обход ему.

Магистраль и каналы представляют собой отверстия, для циркуляции масла.

Они располагаются внутри многих деталей двигателя и составляют систему подачи масла к трущимся элементам. Главная магистраль ведет от насоса к фильтру и имеет большее сечение, так же она подает смазку к подшипникам коленчатого вала.

Датчики замеряют и передают показатели, необходимые для нормальной работы системы.

Основными показателями являются: давление, температура, уровень масла. Наиболее важные показания снимает датчик давления масла. При резком падении давления возможен сбой системы в целом, поэтому показания датчика выводятся на приборную панель.

Датчик давления устанавливается в центральной магистрали. В более современных моторах он передает показания компьютеру, или электронному блоку управления. В случае превышения необходимых показателей электроника полностью останавливает работу системы.

Принцип работы и виды систем смазки

Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.

Системы смазки с «сухим» и «мокрым» картером

Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.

Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.

Принципиально масло может подаваться к основным узлам двигателя тремя способами:

  • Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
  • Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
  • Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.

В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.

Как работает комбинированная система смазки с мокрым картером

Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:

  • В момент запуска двигателя приводится в действие масляный насос.
  • Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
  • На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
  • Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
  • Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
  • Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
  • После этого цикл повторяется.

Уровень масла и его значение

Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».

Проверку уровня масла в системе выполняют на заглушенном двигателе после того, как он проработал некоторое время. В этом случае оно достаточно прогревается и стекает в поддон. Щуп вытаскивают, протирают тряпкой (ветошью) и погружают обратно в поддон. Далее достают повторно и проверяют уровень. Если масло, попавшее при этом на щуп, выходит за пределы максимального или минимального значения необходима доливка или слив масла. Также этот способ позволяет определить состояние и степень загрязнения.

Отличия систем смазки бензинового и дизельного двигателя

Особых конструктивных различий в смазочных системах бензинового и дизельного моторов нет. Однако, поскольку работа дизельного двигателя связана с более высокими температурами, основным отличием является используемое моторное масло. Базовая основа дизельного масла аналогична используемой в бензиновых моторных маслах, но имеет другой пакет присадок, которые позволяют обеспечить ей следующие функции:

  • Высокую моющую способность — дизельные двигатели склонны к обильному образованию сажи, а потому требуют интенсивной очистки.
  • Устойчивость к окислению — из-за высокой степени сжатия, в картер дизеля могут проникать отработавшие газы, что приводит к окислению моторного масла и более быстрой выработке его ресурса.

Масляная система дизеля

Масляная система дизеля (рис. 37) служит для создания необходимого давления и подвода масла к трущимся деталям, отвода тепла от них, а также для удаления продуктов износа и частиц нагара, попадающих между трущимися поверхностями. Масляная система состоит из двух контуров: внутреннего и внешнего. Внутренний контур системы смазки дизелей представляет собой совокупность каналов и трубок, проходящих в деталях. Они обеспечивают подвод масла ко всем местам деталей, причем системы подвода масла к деталям у всех дизелей принципиально одинаковы. Затем, после смазки деталей, насос забирает масло из внутреннего контура, например, из поддона дизеля ЦЦ1М и по маслоотводящей трубе подает его во внешний контур.

В состав внешнего контура, обеспечивающего циркуляцию, очистку и охлаждение масла, забираемого из поддона дизеля и подводимого к его масляному коллектору, входят насосы, охладители масла, фильтры, контрольные и защитные приборы. Пройдя внешний контур, охлажденное и очищенное масло поступает в масляный коллектор дизеля, из которого оно по каналам опять попадает во внутренний контур и подается к коренным и шатунным подшипникам коленчатого вала и далее по каналам в шатунах — на охлаждение поршней и смазывание трущихся деталей цилиндро-поршневой группы. Для смазывания подшипников распределительного вала масло от коллектора подводится к трубкам. К рычагам толкателей масло подается по трубкам и далее по каналам в рычагах и штангах толкателей- на смазывание рычагов механизма газораспределения. От масляного коллектора масло поступает также к шестерням привода распределительного вала и к подшипникам турбокомпрессора. После смазывания деталей и сборочных единиц дизеля масло сливается обратно в поддон дизеля.

Запас масла на тепловозе ТЭМ2 (378 л) находится в системе и в маслосборнике картера дизеля. Масло заливают через горловину центробежного очистителя масла. Циркуляция масла по замкнутой системе обеспечивается масляным насосом, который забирает масло из маслосборника и подает его по трубе а к верхнему коллектору секций масловоздушных радиаторов 2 (рис. 37). Из нижнего коллектора радиаторов основная часть масла по трубе б поступает в пластинчато-щелевые фильтры (грубой очистки), а из них — в трубу (масляный коллектор), идущую внутри картера. Часть масла, примерно 15-20 %, из радиатора 2 поступает в фильтры с бумажными элементами 7 (тонкой очистки), откуда по трубе в сливается в маслосборник картера. Перед пуском дизеля масло забирается из картера маслоподкачивающим насосом 10 и по нагнетательной трубе г подается к трущимся деталям дизеля. Невозвратный клапан 8 не пропускает масло в насос 10 во время работы дизеля. Через кран 9(7) выпускается воздух при прокачивании масла перед пуском дизеля. Байпасный клапан 18 перепускает масло из подводящего трубопровода а в отводящий б, минуя секции 2 охлаждающего устройства, если разница между давлениями в этих трубах будет больше 0,165 МПа. Такой перепад давлений возможен при повышении вязкости масла, когда понижается температура или загрязнены секции охлаждающего устройства. Разгрузочный обратный клапан 6 выполняет две функции: пропускает некоторое количество масла через фильтры 7, если давление его выше 0,255 МПа, и не позволяет стекать загрязненному маслу из фильтров в картер после остановки дизеля. При повышении давления в трубе б свыше 0,295 МПа масло через регулирующий клапан 17 сливается в картер, минуя все фильтры. Вентиль 5(3) используют, когда масло холодное и его не следует пропускать через секции охлаждающего устройства.

Для отключения масляных секций на поддонах и отводящих трубах установлены вентили 5(1) и 5(2). Для выпуска воздуха из секций охлаждающего устройства секции 2 служит пробка 3. В случае необходимости масло из картера сливается по трубе, на которой установлен вентиль 5(5). На конец этой трубы дополнительно навернута заглушка. Масло из масляной системы сливают через вентиль 5(4). Трубопроводы, идущие от масляного насоса к секциям холодильника и от секции к пластинчато-щелевым фильтрам, соединены гибкими шлангами.

При выполнении ремонта масляной системы устраняют течь масла в соединениях трубопроводов. Регулирующие клапаны разбирают, негодные детали заменяют, после сборки регулируют на стенде. Независимо от состояния заменяют рукава, установленные на трубопроводе от масляного насоса к секции холодильника и от секции холодильника к пластинчатым фильтрам.

Зачем это делать

Для чего добавление двухтактного масло в топливо? Ведь мотор четырехтактный, а масло двухтактное и к тому же для бензиновых моторов. Оказывается, чтобы повысить смазочные свойства солярки. В топливной системе дизеля всегда присутствует элемент, для нагнетания высокого давления.

Это ТНВД, либо элемент, его заменяющий. Например насос-форсунки, когда внутри форсунки располагается плунжерная пара. Такая пара, это идеально пригнанные друг к другу поршень с цилиндром. Эта пара создает повышенное давление для впрыска солярки внутрь цилиндров в нужное время.

Смазочная система дизельного мотора

Минимальный износ пары приводит к снижению давления и плохой подаче топлива. Еще одним немаловажным элементом является клапан форсунки. Конструкция игольчатого типа идеально подогнана к отверстию, которое она запирает.

Выдерживает давление и подает топливо в камеры сгорания строго в определенный момент. Все перечисленные детали смазываются исключительно за счет солярки.

Не всегда солярка справляется с функцией смазки, что приводит к повреждению деталей от трения. Добавление некоторого количества масла двухтактного помогает улучшить смазывающие свойства и продлить ресурс этих элементов топливной системы.

Основные неисправности системы смазки

Внешними признаками неисправности системы смазки являются пониженное или повышенное давление масла в системе и ухудшение качества масла вследствие загрязнения.

Понижение давления возможно в результате недостаточного уровня масла, разжижения его, подтекания через неплотности в соединениях, загрязнения сетчатого фильтра маслоприемника, износа деталей масляного насоса, заедания редукционного клапана в открытом положении и вследствие износа подшипников коленчатого и распределительного валов.

Проверять уровень масла следует на прогретом двигателе, но не сразу после его остановки, а через 3-5 минут с тем, чтобы масло успело стечь. Если уровень ниже нормы, необходимо долить масло в поддон картера, предварительно выявив и устранив причину. Внешним осмотром выявляются течи масла из-под крышки привода распределительного вала, крышки клапанного механизма, блока цилиндров, масляного фильтра, а также из пробки заливной горловины, через штуцер датчика давления масла, из-под крышки маслоотделителя
системы вентиляции картера и через уплотнитель маслоизмерительного щупа.
Уровень масла может падать вследствие износа сальников стержней клапанов, износа и закоксовывания поршневых колец или их поломки, износа поршней и их канавок, износа цилиндров двигателя, износа стержней клапанов и их направляющих втулок, а также закоксовывания прорезей маслосъемных колец или заполнение их масляными отложениями. Эти неисправности приводят к повышенному расходу масла и, соответственно, падению давления в системе.

Популярные статьи  Дизельный двигатель внутреннего сгорания

Повышение давления в системе смазки возможно вследствие применения масла с повышенной вязкостью, заедания редукционного клапана в закрытом положении и засорения маслопроводов.

Так как коленвал совершает вращательное движение, то под действием центробежных сил на стенках его масляных каналов откладываются продукты износа двигателя. Со временем проходное сечение этих каналов уменьшается настолько, что шатунный подшипник начинает испытывать масляное голодание. Усиленному загрязнению каналов способствует применение некачественного или не соответствующего двигателю масла, регулярная эксплуатации мотора в интенсивных режимах и несвоевременная замена масла.

Каналы подвода масла к гидрокомпенсаторам со временем также могут закоксовываться, и тогда гидрокомпенсатор перестает работать. Если его заклинит при открытом клапане, это приведет к выбиванию клапана поршнем. При этом разрушается сам гидрокомпенсатор и возможны повреждения распредвала, поршней, шатунов и появление трещин в головке блока цилиндров. Вероятны масляные проблемы и с гидронатяжителями, обеспечивающими натяжку ремней и цепей привода распредвалов. Их каналы также забиваются, что может стать причиной поломки ГРМ и разрушения головки блока цилиндров. При наличии в ГРМ механизма изменения фаз газораспределения грязь может спровоцировать отказ или нарушение его работы.

При эксплуатации автомобиля возможны случаи, когда может быть неисправен указатель давления масла. Для проверки правильности действия указателя давления вместо датчика ввертывают штуцер контрольного манометра и, сравнивая показания с проверяемым прибором, судят о его работе.

Симптоматика

Мелкий очаг, даже если их несколько, дает меньше симптоматики, чем крупное поражение. Из-за этого человеку сложно ощутить какие-либо значимые признаки, все они смазаны. Более явными они становятся, когда на сердце появляется обширное количество диффузных изменений. На патологию могут указывать следующие признаки:

  • расширение в размере сердца;
  • различные аритмии;
  • проблемы с кровообращением;
  • приглушенное дыхание (отмечается при прослушивании).

Всю эту клиническую картину можно отметить при помощи диагностических методик, сам же человек, если он не профессионал в медицинской сфере, может не сопоставить симптомы именно с кардиосклерозом, поскольку присущи они и другим кардиологическим патологиям

Обращать внимание нужно на такие явления:

  1. Одышка.
  2. Трофические изменения, затрагивающие ногти, кожу.
  3. Отек ног.
  4. Кашель после физической нагрузки.
  5. Слабость и утомляемость.

Принцип работы системы смазки дизельного мотора

Смазочная система дизельного мотора

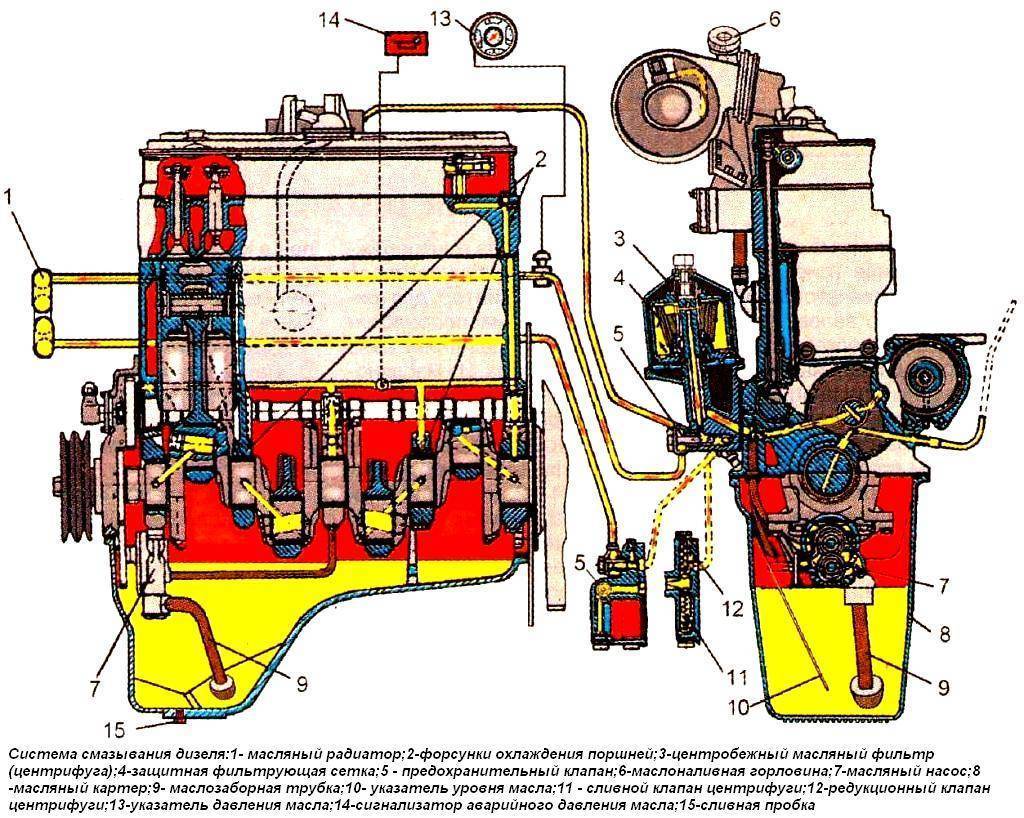

Подавляющее большинство дизельных ДВС имеют систему смазки, в которой моторное масло подается к наиболее нагруженным деталям (элементы кривошипно-шатунного механизма, ГРМ) под давлением. Другие детали, которые подвержены меньшей нагрузке, смазывается посредством разбрызгивания.

В списке основных элементов системы смазки двигателя находятся:

  • поддон картера двигателя, который служит резервуаром для масла;
  • масляный насос, закачивающий смазочный материал;
  • масляный фильтр, очищающий моторное масло;

Маслонасос в дизеле может приводиться в действие от коленвала, распредвала или дополнительного приводного вала. Наибольшее количество смазки подается к подшипникам коленчатого вала по специальным масляным каналам. Шестерни маслонасосов могут иметь внешнее или внутреннее зацепление. Что касается второго варианта, такие конструкции отличаются меньшими габаритами, менее шумны в работе, износ шестерен наименее влияет на снижение производительности насоса.

Показатель необходимой производительности насоса зависит от того, какое давление в системе смазки необходимо для того или иного двигателя с учетом ряда особенностей.

Высокофорсированный дизельный мотор должен иметь такой масляный насос, который способен обеспечить большой запас по производительности. Это необходимо для поддержания эффективности работы системы смазки в условиях любых нагрузок, а также с учетом потенциального износа самого насоса, подшипников распредвала и коленчатого вала.

Реализация охлаждения поршней особенно необходима в турбодизелях мощных грузовиков, которые отличаются высоким показателем наддува, имеют камеру сгорания в днище поршня. Распространенной и относительно простой схемой является способ подачи масла посредством форсунок-распылителей, которые находятся снизу цилиндра. Эффективность такого решения уступает второму способу, который заключается в осуществлении подачи смазочного материала по специальному каналу, высверленному в шатуне. Далее смазка попадает в верхнюю головку, после чего оказывается в распылителе. Посредством распылителя масло попадает в область днища поршня.

Самой эффективной схемой выступает способ подачи масла через канал в шатуне в специальную полость, которая изготовлена в днище поршня.

Эта полость служит для улучшенного охлаждения. Стоит добавить, что функция охлаждения поршней требует также качественного охлаждения самого моторного масла, для чего в системе смазки используются масляные радиаторы.

Вопрос37 Общее устройство и принцип работы четырехтактного двигателя внутреннего сгорания.

Двигатель
состоит из цилиндра 5 и картера 6, который
снизу закрыт поддоном 9 (рис. а). Внутри
цилиндра перемещается поршень 4 с
компрессионными (уплотнительными)
кольцами 2, имеющий форму стакана с
днищем в верхней части. Поршень через
поршневой палец 3 и шатун 14 связан с
коленчатым валом 8, который вращается
в коренных подшипниках, расположенных
в картере. Коленчатый вал состоит из
коренных шеек 13, щек 10 и шатунной шейки
11. Цилиндр, поршень, шатун и коленчатый
вал составляют так называемый
кривошипно-шатунный механизм, преобразующий
возвратно-поступательное движение
поршня во вращательное движение
коленчатого вала

.
Положение поршня в цилиндре, при котором
расстояние его от оси вала двигателя
достигает максимума, называется верхней
мертвой точкой (ВМТ). Нижней мертвой
точкой (НМТ) называют такое положение
поршня в цилиндре, при котором расстояние
его от оси вала двигателя достигает
минимума.

.
Объем цилиндра, образуемый поршнем при
его перемещении между мертвыми точками,
называется рабочим объемом цилиндра
Vh.

Смазочная система дизельного мотора

Рис
1.2. Схема
поршневого двигателя внутреннего
сгорания

Рабочий
объем двигателя представляет собой
произведение рабочего объема цилиндра
на число цилиндров.

Отношение
полного объема цилиндра Va к объему
камеры сгорания Vc называют степенью
сжатия

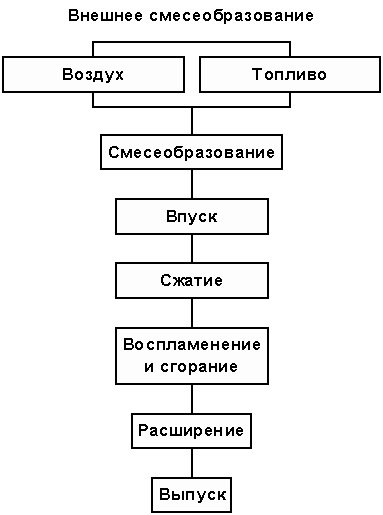

Рабочим
циклом называют совокупность
последовательных процессов, осуществляемых
с целью превращения тепловой энергии
топлива в механическую.

Смазочная система дизельного мотораСмазочная система дизельного мотора

а)

б)

Рис.
1.3. Схемы рабочего цикла двигателей

Рабочий
цикл четырехтактного ДВС

Двигатель,
рабочий цикл которого осуществляется
за четыре такта, или за два оборота
коленчатого вала, называется четырехтактным.
Рабочий цикл в таком двигателе происходит
следующим образом. Рабочий цикл 4-тактного
карбюраторного ДВС совершается за 4
хода поршня (такта), т. е. за 2 оборота
коленчатого вала. При 1-м такте — впуске
поршень движется от верхней мёртвой
точки (в. м. т.) к нижней мёртвой точке
(н. м. т.). Впускной клапан при этом открыт
и горючая смесь из карбюратора поступает
в цилиндр. В течение 2-го такта — сжатия,
когда поршень движется от н. м. т. кв. м.
т., впускной и выпускной клапаны закрыты
и смесь сжимается до давления 0,8—2 Мн/м2
(8—20 кгс/см2). температура смеси в конце
сжатия составляет 200—400°C. В конце сжатия
смесь воспламеняется электрической
искрой и происходит сгорание топлива.
Сгорание имеет место при положении
поршня, близком к в. м. т. В конце сгорания
давление в цилиндре составляет 3—6 Мн/м2
(30—60 кгс/1см2), а температура 1600—2200°C.
3-й такт цикла —сгорание и расширение
называется рабочим ходом; в течение
этого такта происходит преобразование
тепла, полученного от сгорания топлива,
в механическую работу. 4-й такт — выпуск
происходит при движении поршня от н. м.
т. к в. м. т. при открытом выпускном
клапане. Отработавшие газы вытесняются
поршнем.

Рабочий
процесс четырехтактного дизельного
двигателя

включает следующие такты:

1.
Такт впуска. При движении поршня в
цилиндре образуется разряжение и через
воздушный фильтр в его полость поступает
атмосферный воздух. При этом впускной
клапан открыт.

Популярные статьи  Нужно ли промывать двигатель при замене масла

2.
Такт сжатия. Поршень движется, сжимая
поступивший воздух. Для надежного
воспламенения топлива необходимо, чтобы
температура сжатого воздуха была выше
температуры самовоспламенения топлива
.
Впускной и выпускной клапаны при этом
закрыты.

3.
Такт расширения (или рабочий ход).
Впрыснутое в конце такта сжатия топливо,
перемешиваясь с нагретым воздухом,
воспламеняется, начинается процесс
сгорания с быстрым повышением температуры
и давления. В этот момент оба клапана
закрыты. Под действием давления газов
поршень перемещается, тем самым совершая
полезную работу.

4.
Такт выпуска. Поршень перемещается
вверх, выталкивая в выпускной коллектор
отработанные газы, температура которых
снижается.

Рис.
1.4. Впуск
Рис 1.5. Сжатие

Рис.
1.6. Расширение Рис.
1.7. Выпуск

Принцип работы масляного насоса: шестеренный, роторный, регулируемый

Конструктивно шестеренный насос выполнен из двух шестерен, размещенных в одном корпусе. Одна из них является ведущей, а вторая – ведомой. Масло поступает через всасывающий канал, после чего захватывается шестернями и нагнетается в систему через специальный канал. Для вычисления производительности шестеренного насоса нужно знать частоту вращения коленчатого вала. Эти две величины пребывают в прямо пропорциональной зависимости. Если давление масла превысило некоторую пороговую величину, то происходит срабатывание редукционного клапана и часть масла перепускается во всасывающую полость.

Роторные масляные насосы состоят из двух роторов – ведущего и ведомого, помещенных в единый корпус. Принцип работы масляного насоса роторного типа: сначала происходит всасывание масла в насос, затем оно захватывается лопастями роторов и нагнетается в систему. Как и в шестеренном насосе предусмотрена защита при повышении давления за счет редукционного клапана. Такая конструкция свойственна нерегулируемому роторному насосу.

Регулируемый масляный насос роторного типа имеет более совершенную конструкцию. Он обладает несомненным преимуществом, поскольку способен обеспечить постоянное давление во всем диапазоне частоты вращения коленчатого вала. Технически функция регулирования давления обеспечивается за счет изменения объема полости между ведущим и ведомым ротором при повороте статора.

Использование регулируемых насосов позволяет:

  • снизить величину потребляемой мощности;
  • уменьшить количество вспениваемого масла;
  • уменьшить износ оборудования.

Принцип работы масляного насоса роторного регулируемого типа состоит в следующем. Увеличение частоты вращения коленчатого вала приводит к падению давления в системе, потребность в новом масле растет. Падение давления приводит к сдвиганию статора регулировочной пружиной. Положение ведомого ротора изменяется. В результате этого объем всасывающей полости увеличивается и растет производительность.

Если частота вращения коленчатого вала снижается, то уменьшается расход масла, а давление в системе повышается. Повышенное давление сжимает регулировочную пружину, которая изменяет положение статора, перемещается и ротор. В результате уменьшается объем всасывающей жидкости и снижается производительность насоса.

Масляные насосы достаточно широко используются в различном оборудовании, включая установки компании GlobeCore для обработки различных типов масел.

На этом видео видно, как циркулирует трансформаторное масло под воздействием насосов:

Моторист-рулевой

В дизелях средней мощности обычно применяют циркуляционную масляную систему. В зависимости от того, где хранится основное количество масла, различают циркуляционные системы смазки с сухим и с мокрым картером.

При сухом картере масло собирается в специальные емкости, расположенные вне двигателя, в случае мокрого картера все масло находится в корпусе двигателя, стекает в колодцы картера или в специальные поддоны.

Смазочная система дизельного мотора
Чаще всего в судовых дизелях применяют системы с мокрым картером, как требующие меньшего места. Сухой картер имеют двигатели, работающие с большим дифферентом на корму или в условиях значительной качки. Системы смазки с сухим картером имеют то преимущество, что масло меньше соприкасается с картерными газами и поэтому дольше сохраняет смазочные свойства.

Схема системы смазки с мокрым картером двигателя 6ЧСП 18/22 показана на рис. 117. Из картера двигателя через приемный фильтр 12 масло подается шестеренным насосом 11 к маслораспределителю 7 и далее к горизонтально расположенному фильтру. От фильтра по трубе, проходящей поперек двигателя, масло поступает в холодильник 5 и проходит внутри трубок. Охлажденное масло подводится к трубе, проходящей внутри фундаментной рамы, и по сверлениям в поперечных перегородках рамы подается на смазку рамовых подшипников. По каналам внутри коленчатого вала смазка поступает к шатунным подшипникам и по внутренним сверлениям в шатунах поднимается к поршневым пальцам. Цилиндровые втулки смазываются за счет брызг масла, оседающих на их поверхностях. После этого масло стекает в картер, откуда вновь забирается насосом. Так осуществляется циркуляция масла в системе. Перед каждым пуском двигателя система прокачивается маслом при помощи ручного насоса 9. Это необходимо для того, чтобы уменьшить возможность сухого трения в подшипниковых узлах, обычно возникающего в начале пуска двигателя. В этот момент между трущимися деталями еще не образовался масляный клин, обеспечивающий разделение трущихся поверхностей слоем масла. При сухом трении повышается износ шеек вала и рабочих поверхностей подшипников.

Кроме смазки подшипников коленчатого вала и шатуна, в двигателе предусмотрена постоянная смазка распределительного вала, коромысел, клапанов, воздухораспределителя и других деталей, к которым затруднен доступ. Для этой цели служит трубопровод 4. Часть масла постоянно подается к центрифуге 6, проходит очистку и снова сбрасывается в корпус двигателя. Давление масла может быть использовано для включения муфты дополнительного отбора мощности, расположенной на носовом конце коленчатого вала. Для этого нужно поставить в соответствующее положение переключатель 7.

Для контроля за давлением масла в системе предусмотрен датчик реле 8. Он измеряет давление в системе после фильтра, передает показания на манометр и сигнализирует о неисправности в системе при падении давления.

Датчик давления 2 служит для измерения давления до фильтра. По перепаду давлений до и после фильтра контролируют работу фильтров. Если перепад приближается к 1 кгс/см2, это свидетельствует о чрезмерном загрязнении фильтра, и его необходимо промывать. Отсутствие разницы в давлениях до и после фильтра может быть вызвано нарушением плотности соединений внутри фильтра или прорывом фильтрующего элемента.

Температура масла, поступающего в холодильник, контролируется датчиком реле 1, а после холодильника — датчиком 3. К фланцу 10 при необходимости может быть подключен аварийный масляный насос.

В конструкцию некоторых фильтров вводятся предохранительные устройства, позволяющие перепускать масло мимо фильтрующих элементов в случае их полного засорения или высокой вязкости масла.

Некоторые двигатели имеют штуцерную смазку цилиндров. Для этой цели используют плунжерные насосы — лубрикаторы. От каждого плунжера масло подается под давлением для смазки определенной поверхности.

Смазка деталей многооборотных двигателей малой мощности осуществляется разбрызгиванием масла, залитого в картер, кривошипами коленчатого вала. Масляный туман оседает на поверхностях трущихся деталей и смазывает их.

Источник

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
