Топливные фильтры: устройство, типы и критерии качества

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Топливные фильтры: устройство, типы и критерии качества

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

  • Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
  • Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Топливные фильтры: устройство, типы и критерии качества

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

  • карбюраторные;
  • дизельные;
  • инжекторные.

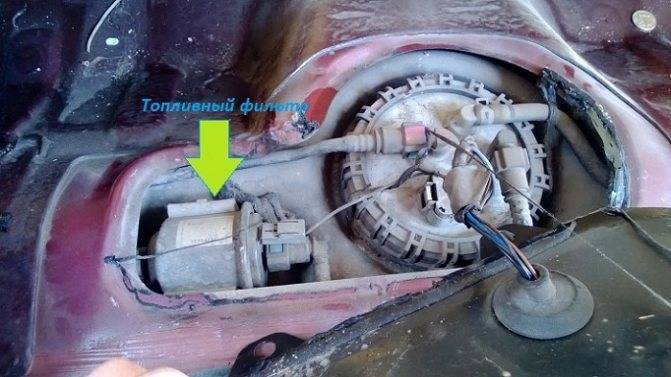

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Топливные фильтры: устройство, типы и критерии качества

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

  1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
  2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
  3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Регламент замены

Признаки необходимости замены фильтров очистки топлива следующие:

  • трудности с остановкой двигателя,
  • самопроизвольная остановка мотора,
  • заниженная мощность,
  • шумная работа двигателя,
  • обильный чёрный дым из выхлопной трубы.

Ждать, пока проявятся перечисленные симптомы опасно. Дизельный двигатель не терпит невнимательного отношения. Промедление с заменой топливных фильтров уменьшает ресурс мотора и провоцирует преждевременный выход из строя. Чтобы избежать неприятностей, меняйте фильтры не реже, чем рекомендует руководство по эксплуатации автомобиля.

Производители постоянно совершенствуют топливные фильтры дизельных двигателей. Расчётный ресурс современных сменных фильтрующих элементов достигает 90 тыс. км пробега. Практические рекомендации изготовителей автомобилей значительно скромнее, что объясняется, вероятно, двумя факторами. Во-первых, на срок эксплуатации очень сильно влияет низкое качество топлива. В фильтрах нет индикаторов засорённости, поэтому проверить состояние фильтрующих элементов без разборки невозможно, и лучше перестраховаться, чем нанести двигателю значительный урон. Во-вторых, фирменный сервис приносит значительную прибыль, от которой правообладатели брендов не спешат отказываться.

Единых рекомендаций по замене фильтров для всех дизельных автомобилей не существует. Обычно они составляют 25–40 тыс. км пробега. Очиститель грубый, если он есть, и в руководстве автомобиля нет особой рекомендации, меняют вместе с основным элементом тонкой очистки.

Приведённые цифры лишь обобщённые данные, не предназначенные для практического использования. Загляните в «букварь» своей машины. Не исключено, что её производитель считает целесообразным менять фильтры чаще. Например, для дизельных автомобилей Renault Duster в 2015 году установлен ресурс фильтра 20 тыс. км пробега, до этой даты он составлял всего 10 тыс. км.

Низкокачественное топливо значительно уменьшает срок службы фильтра. Чтобы нанести вред двигателю, иногда бывает достаточно одной заправки. Заметив что-то неладное после посещения АЗС, слейте подозрительное топливо и заполните бак заведомо качественным. Как можно быстрее замените топливный фильтр, даже если признаки нестабильной работы исчезли.

Как отличить подделку

Многие расходные материалы, используемые в автомобилях, подделывают. Топливные фильтры не являются исключением. Причем подделки встречаться не только дорогих брендов, но и изделий из средней и даже низшей ценовой категории. Как правило, контрафакт производится на территории Китая или даже Российской Федерации. Чтобы свести к минимуму риск покупки поддельных фильтров, необходимо следовать нескольким простым правилам:

  • Внешний вид фильтра. Все оригинальные производители заботятся о качестве изготовления корпуса и фильтрующего элемента упомянутых изделий. Соответственно, перед покупкой необходимо внимательно осмотреть корпус фильтра. Он должен быть изготовлен аккуратно. Желательно, чтобы на корпусе имелась информация об технических параметрах фильтра, гравировка/штамповка, логотип производителя.
  • Внешний вид упаковки. Хорошие производители расходных автомобильных материалов никогда не экономят на качестве упаковок для своих изделий. Так что, на оригинальной коробке печать всегда будет качественной. Это касается полиграфии, рисунков, шрифтов (они не должны быть «поплывшими»). Не допускается наличия в описании грамматических ошибок и/или присутствия в нем инородных символов, например, иероглифов. Логотип на упаковке всегда должен соответствовать производителю или фирме-упаковщику.
  • Наличие прокладок. Так, оригинальные топливные фильтры обычно всегда комплектуют дополнительными прокладками (где это необходимо), обеспечивающими герметичность топливной системы. Они выполнены из специальной топливостойкой резины. Хотя этот факт зависит от конкретного производителя и при покупке нужно читать комплектацию упаковки.
  • Цена. Нельзя покупать откровенно дешевые топливные фильтры, поскольку они либо будут очень низкого качества, либо же являются попросту откровенной подделкой. Имеет смысл приобретать продукцию из среднего или высшего ценового диапазона. Особенно это актуально для инжекторных двигателей машин бизнес класса и автомобилей, оснащенных дизельными моторами. Сэкономив один раз на фильтре, автовладелец в будущем может столкнуться с дорогостоящими ремонтами элементов двигателя, в частности, его топливной системы.
  • Торговые точки. Лучше пользоваться услугами проверенных магазинов, имеющих все разрешительные документы на право проведения торговли. Кроме этого, желательно, чтобы торговая точка была официальным представителем того или иного производителя топливных фильтров. Избегайте сомнительных торговых точек с малым количеством товара.
Популярные статьи  Полярность автомобильного аккумулятора: прямая и обратная

Все лидирующие производители фильтров защищают свою оригинальную продукцию с помощью современных технологий. Существует много подобных вариантов, начиная от отправки SMS сообщений с кодом на упаковке до проверки оригинальности по QR-коду с посещением официального сайта производителя. Такие подходы практически исключают возможность покупки поддельной продукции.

Разновидности топливных фильтров

Классический фильтр имеет коническую форму, изготовлен из мягкого пористого материала, пропускает топливо к форсункам. Основной элемент – складки. Они удерживают песчинки, мусор, влагу. В зависимости от конструктивного исполнения выделяют два вида элементов.

Фильтр-вставка

Топливные фильтры: устройство, типы и критерии качества

Фильтр лишен внешней оболочки. Интегрируется в топливную магистраль в специальный отсек в подкапотном пространстве. Может иметь разные габариты в зависимости от модели автомобиля. В некоторых автомобилях для замены необходимо перебрать подкапотное пространство. Требует специальное оборудование и некоторые навыки для замены.

Фильтр для внешней установки

Топливные фильтры: устройство, типы и критерии качества

Имеет металлический корпус с выведенными топливными трубками. Отличается высокой степенью очистки, защищен от внешнего воздействия, устанавливается в легкодоступном месте, не требует высокой квалификации у мастера. Устанавливается под водительским сиденьем в топливной магистрали. Стоит дороже фильтра-вставки.

Фильтры для очистки газа

Топливные фильтры: устройство, типы и критерии качества

Предназначены для автомобилей с газовым оборудованием. Работает по принципу обычных топливных фильтров, отличается только материалом для фильтрации – используется плотная, но хорошо проницаемая бумага. Изготавливается в металлическом корпусе.

Для установки необходимы специальное оборудование, определенные навыки у мастера. Монтаж должен выполнятся на специализированных СТО. Стоят дороже любых других фильтров.

Устройство и принцип работы фильтров очистки дизельного топлива

Прежде чем дизельное топливо будет использовано по назначению, его очищают от загрязнений и воды. Это необходимо, так как в форсунки и цилиндры топливо поступает под большим давлением. Посторонняя пыль в этом случае превращается в абразив, быстро выводя из строя детали. Грязное топливо — основная причина преждевременных отказов дизельных моторов. В их системах питания обычно установлены два топливных элемента: грубой и тонкой очистки. Решения с одной или тремя ступенями фильтрации встречаются реже. Разделение функций между фильтрами тонкой и грубой очистки не догма. Например, удаление воды из топлива может быть возложено как на первый, так и на второй или на оба сразу. Все зависит от конструкторского решения.

Топливные фильтры: устройство, типы и критерии качества

Грязное топливо — основная причина преждевременных отказов насоса, форсунок, поршней и цилиндров дизельных моторов

Рекомендуем: Как самостоятельно развальцевать тормозную трубку

Фильтр грубой очистки топлива (ФГОТ) удерживает крупные посторонние частицы диаметром примерно 100–300 мкм. Более мелкие фракции останавливает фильтр тонкой очистки (ФТОТ). Размер улавливаемой пыли зависит от требований, предъявляемых к топливу мотором. Так, двигателям самой прогрессивной системы Common Rail, форсунки которых работают под давлением до 2,5 тыс. атмосфер, необходимо самое чистое топливо. Допустимый размер посторонних частиц для них не крупнее 3–5 мкм. Обычные дизельные моторы с плунжерными топливными насосами высокого давления (ТНВД) менее «капризны», так как рабочее давление топлива в них значительно ниже. Место ФГОТ в системе питания — до предварительного насоса, подающего топливо в нагнетатель (топливный насос высокого давления). ФТОТ размещают перед ТНВД.

Топливные фильтры: устройство, типы и критерии качества

Фильтр грубой очистки дизельного топлива устанавливают до предварительного насоса, тонкой — перед топливной аппаратурой

Устройство фильтров грубой очистки дизельного топлива

Распространённая конструкция ФГОТ представляет собой разборный стакан со сменным фильтрующим элементом.

Топливные фильтры: устройство, типы и критерии качества

Распространённая конструкция ФГОТ— разборный стакан со сменным фильтрующим элементом

В фильтре-отстойнике чистящий элемент выполнен в виде сетки. Внутри стакана могут размещаться дополнительные элементы, улучшающие функционирование: отражатель, успокоитель и пр.

Топливные фильтры: устройство, типы и критерии качества

В фильтре-отстойнике фильтрующий элемент выполнен в виде сетки

В некоторых автомобилях используются неразборные универсальные прямоточные ФГОТ в прозрачном пластиковом корпусе, внешне похожие на бензиновые. Например, в Mercedes-Benz W124 установлен фильтр WK 31/5.

Топливные фильтры: устройство, типы и критерии качества

Прямоточный фильтр грубой очистки дизельного топлива похож на бензиновый

Устройство фильтров тонкой очистки дизельного топлива

Принципиально они отличаются свойствами фильтрующих элементов и размером удерживаемой пыли. Фильтрующий элемент — главная деталь ФТОТ. Кроме него, фильтр может быть оборудован сепаратором для отделения влаги от топлива, краном для слива накопившейся воды и датчиком её наличия.

Топливные фильтры: устройство, типы и критерии качества

Кроме фильтрующего элемента ФТОТ может быть оборудован сепаратором для отделения влаги от топлива, краном для слива накопившейся воды и датчиком её наличия

Конструктивно элементы эти выполняются как неразборными, так и разборными. Во втором случае в качестве сменного элемента используется либо картридж, либо патрон. Картридж — бескорпусной сменный элемент из фильтровальной бумаги или другого мелкопористого материала — устанавливают в корпус из пластика, алюминия или стали. Патрон ФТОТ — тот же картридж, но размещённый внутри собственного корпуса. Некоторые топливные патроны можно использовать и для очистки масла. Топливный фильтр образуют два элемента: патрон и крышка.

Неразборный фильтр тонкой очистки собран в закрытом корпусе При необходимости заменяют лишь картридж разборного фильтра Внутри разборного фильтра находится сменный картридж Патронный фильтр состоит из крышки и патрона Сменный элемент патронного типа — тот же картридж, собранный в отдельном корпусе

Для инжекторов

Функциональное назначение рассматриваемой составляющей идентично, отличается только наружный вид и место монтажа. Мягкий фильтр заключается в особый корпус из металла с топливными трубками. Местом монтажа станет топливная магистраль авто, преимущественно, под сидением водителя.

SCT-Germany ST342

Подобное устройство от производителя из Германии предлагает адекватную по стоимости, а также по качеству продукцию. Поставляют его в высококачественной спецупаковке, на которой возможно отыскать подробную информацию об использовании, совместимости моделей фильтрующих элементов и контактные данные разработчика. Стиль упаковки имеет фирменные тона и считается индивидуальным, сведения об изделии напечатаны. Русский язык отсутствует на коробке, однако QR-код отсылает к русскоязычной странице, которая посвящена рассматриваемому изделию. Данные о стране выпуска отсутствуют.

Корпус фильтрующего элемента из металла, соединение типа “гайка” с коническим уплотнением. Материал корпуса из стали, в комплектации присутствуют уплотнительные кольца из меди. Входы закрываются с помощью транспортных заглушек. На фильтр наносятся сведения об изделии, разработчике, совместимости, стрелка направления потока и предупреждение о надобности сброса давления. На входе присутствует антидренажный клапан, однако фильтрующий элемент продувают в каждую из сторон.

Плюсы:

  • съемные соединения, что крайне комфортно во время самостоятельной замены;
  • поставка идет с защитными заглушками на патрубке, чтобы в середину не проникала пыль;
  • надежные клипсы из пластика в комплектации;
  • адекватная стоимость.

Минусы:

довольно большие габариты.

Популярные статьи  Расход топлива Рено Логан (Renault Logan): 1,4-1,6 +отзывы владельцев

MANN-FILTER WK 612/5

Рассматриваемый производитель является одним из наиболее крупных в Европе. Фильтрующий элемент данной модели предназначается для инжекторных автомобилей. Поставка осуществляется в высококачественной упаковке фирменного цвета и с заглушками. На коробке есть сведения об изделии, разработчике, совместимости и использовании. Русскоязычных данных нет, помимо надписи “Сделано в Израиле”.

Фильтр обладает соединением типа “гайка” с коническим уплотнением и незначительными габаритами. На самом фильтрующем элементе есть напоминание о следовании безопасности во время замены, информация об изделии и разработчике, месте выпуска, метка краской о направленности потока. Корпус фильтрующего элемента сделан из алюминия, присутствует антидренажный клапан.

Плюсы:

  • корпус из алюминия, не корродирующий и не засоряющий окислением топливную систему;
  • присутствует антидренажный клапан;
  • компактность.

Минусы:

  • завышенная стоимость;
  • вследствие незначительных габаритов фильтра он требует частой замены.

Технические требования

  1. Допускается прогиб крышек фильтрующего элемента до 4 мм.
  2. Элемент фильтрующий второй ступени проверять на герметичность воздухом при давлении 2000 Па (0,02 кг/см²). Падение этого давления до нуля должна быть не менее чем за 15 с или до 1500 Па (0,015 кг/см²) за 3 с. Элемент перед проверкой замочить в чистом дизельном топливе в течение 5 мин, не менее.
  3. При давлении перед продувочным вентилем 0,098 МПа (1 кгс/см²):
    • при завернутой от руки ручке вентиля течь топлива через соединения вентиля не допускается;
  4. при отвернутой на один оборот ручке вентиля течь топлива по сальниковому уплотнению не допускается.

Критерии выбора фильтра

Кроме деления на типы двигателей, фильтры также различают в соответствии с тонкостью отсева. Этот показатель выражается в процентах, и четко указывает, какое количество проходящего через фильтр мусора последний может уловить. Существует три типа тонкости отсева:

  • Средний. Фильтры отсеивают 50% частичек того размера, на который они рассчитаны.
  • Номинальный. Аналогично отсеивают 95% частичек.
  • Абсолютный. Аналогичной — 100%.

На практике производитель на упаковке изделия прямо указывает, что, например, «номинальная тонкость отсева составляет 10 мкм». Это означает, что данный топливный фильтр в состоянии отсеять 95% частичек, размер которых составляет 10 мкм и более.

Следующий важный фактор, когда не знаете, какой купить топливный фильтр, — это качество изделия. Так, нужно внимательно осматривать:

  • Качество бумаги. К сожалению, визуально определить этот фактор практически невозможно (особенно если это не вставка и запаянная колба из металла или пластика). Но когда есть такая возможность, попробуйте бумагу на ощупь. Когда бумага низкокачественная, то существует высокая вероятность того, что от фильтрующего элемента будут отделяться мелкие ворсинки, которые впоследствии попадут в топливную систему. И если для карбюраторных двигателей это не так страшно, то для инжекторных, а тем более дизельных — весьма критично.
  • Плотность намотки. Это можно определить визуально или на ощупь. Так, если производитель сэкономил на материале, и использовал недостаточно бумаги в фильтре (то есть, плотность намотки низкая), то и степень фильтрации будет также недостаточная. Желательно покупать фильтра с достаточной плотностью фильтрующего элемента.
  • Быстрый выход фильтра из строя. В частности, в некоторых случаях отмечается, что фильтр быстро забивается крупными частичками грязи из топлива. Если это происходит по всей площади фильтрующего элемента, значит, нужно отказаться от использования низкокачественного бензина или солярки. Если же забивание происходит лишь в какой-то одной области — это говорит о низком качестве фильтрующего элемента.

Очень важный вопрос при выборе того или иного фильтра заключается в его высоте. Вставка (картридж) должна плотно усажена в «стакан» (посадочное место). Небольшой люфт даже в 5 мм в долгосрочной перспективе может привести к тяжелым последствиям, вплоть до полного выхода форсунок из строя. Очень часто при вскрытии запаянных топливных фильтров оказывалось, что фильтрующий элемент был не доработан.

Ну и, конечно же, одним из самых важных вопросов заключается в том, какой фирмы топливный фильтр купить лучше всего? Ведь изделия разных торговых марок отличаются не только ценой, но и эксплуатационными характеристиками, а также особенностями использования.

Как выбрать подходящий?

Итак, если с функциями и устройством в принципе все понятно, то рассмотрим следующий вопрос. Какой лучше выбрать топливный фильтр для дизельного ДВС?

Для этого следует учесть несколько аспектов:

Покупайте только оригинальные ТФ для дизельных агрегатов. На сегодняшний день выбор фильтрующих элементов для дизельных транспортных средств просто огромен

Поэтому вам при покупке важно не попасться на контрафактную продукцию. Наиболее оптимальным вариантом будет приобретение оригинального ТФ, который предназначен непосредственно для вашего авто
В связи с этим при покупке важно обратить внимание и на серийный номер, желательно, чтобы он соответствовал тому, который указал производитель.
Перед приобретением вам необходимо определить необходимую тонкость фильтрации

Когда вы покупаете ТФ, обратите внимание на его описание, в нем должны быть отмечены несколько параметров, в частности номинальный и абсолютный уровень фильтрации
Этот показатель измеряется в микронах (мкм). номинальный показатель определяет размер частиц, которые задерживаются фильтрующим элементом на 95%. Показатель абсолютной фильтрации в целом определяет качество прочистки и класс устройства, он составляет 98%. Также следует отметить, что между собой фильтры различаются на элементы тонкой и грубой очистки. ТФ грубой очистки предназначены для предварительного процесса очистки и ликвидации самых больших частиц мусора из топлива. ТФ тонкой очистки необходимы для очистки топлива, которое уже прошло через фильтр грубой очистки. На сегодняшний день принцип двойной очистки является наиболее распространенным и эффективным, потому как она позволяет обеспечить надежную защиту системы. Кроме того, при двойной очистки ресурс работы обоих ТФ значительно увеличивается.
Помните о том, что всегда некачественные ТФ самые дешевые. Не секрет, что качественный фильтрующий компонент стоит значительно дороже, ведь именно он определяет цену на деталь в принципе. На сегодняшний день в ТФ могут использоваться синтетические, целлюлозные и комбинированные материалы. Полностью синтетические элементы являются наиболее дорогими в плане цены, при этом они имеют самый долгий срок службы. Целлюлозные ТФ считаются самыми недорогими. И недаром, ведь их конструкция для очистки оборудована специальной пористой бумагой с функцией пропитки. Что касается комбинированных элементов, то в них, как правило, чередуются синтетический и целлюлозный слои, что позволяет на приличном уровне отфильтровывать грязь из топлива.
Для солярки необходимо также дополнительно установить водно-топливный сепаратор. Предназначение сепаратора заключается в отделении конденсата от топлива, а также в предотвращении попадания его в горючее. Не секрет, что влага значительно снижает производительность агрегата в целом, а в случае ее замерзания во время морозов это может и вовсе привести к повреждению элементов всей системы. Зачастую сепараторы монтируются в купе с основным ТФ.
И последнее — ТФ должен быть установлен вместе с устройством подогрева. Когда температура окружающей среды понижается, горючее «запарафинивается», соответственно, его подача в мотор будет затруднена. С целью предотвращения этого желательно помимо основного ТФ установить также устройство подогрева. Таким образом даже в сильный мороз ТФ всегда будет прогрет.

О пользе фильтра тонкой очистки топлива

Топливные фильтры: устройство, типы и критерии качества

Попадание абразивных частиц в двигатель плохо сказывается на его ресурсе. Несмотря на это, многие автомобилисты рассчитывают исключительно на «сеточку» в баке, бензонасосе, карбюраторе, ну и еще, конечно, на «совесть» производителей топлива. В своей сегодняшней статье я хочу поговорить о необходимости установки в топливной системе еще одного фильтра, то есть фильтре-отстойнике тонкой очистки топлива.

Стандартные автомобильные «сеточки» могут задержать мелкие частицы, размер которых составляет около 100 мкм. Для сравнения скажу, что у фильтров тонкой очистки этот порог составляет 15 мкм, при условии, что он создан в соответствии с требованиями ОСТ и ТУ. Фильтры тонкой очистки делятся на неразборные и разборные.

Популярные статьи  Глохнет Opel (опель) омега 1987г на карбюраторе. В чем причина?

Топливные фильтры: устройство, типы и критерии качества

Разборные фильтры состоят из керамического или латунного сетчатого элемента. По своему предназначению они относятся к многоразовому типу и подлежат регулярной промывке и очистке.

Неразборные фильтры принадлежат к одноразовому типу и состоят из фильтрующей шторы, состоящей из бумаги. Стоимость этих фильтров не большая. Многие автомобилисты устанавливают фильтр тонкой очистки перед карбюратором, однако опытный водитель сразу скажет, что это не правильно, и что установить его необходимо до бензонасоса. На этом участке топливопровода практически нет давления, поэтому протечка маловероятна. Такая система обеспечит подачу уже очищенного бензина в насос.

Топливные фильтры: устройство, типы и критерии качества

Требования к фильтру, предназначенному для установки на двигатель, с системой впрыска топлива несколько иные, поскольку форсунки такого агрегата очень «капризны» и требуют исключительной чистоты бензина. Давление в системе питания инжекторных двигателей довольно-таки высокое, поэтому в целях безопасности корпус делают немного прочнее, изготавливая его из алюминия или стали. В связи с этим стоимость таких моделей фильтров по сравнению с обычными на порядок выше.

Топливные фильтры: устройство, типы и критерии качества

Прозрачные фильтры — более удобны и практичны, поскольку позволяют контролировать степень загрязнения фильтрующего элемента. В идеале, нормально работающий фильтр должен быть наполовину заполненным бензином при работающем моторе. В случае появления пузырьков воздуха, можно сделать вывод, что бензонасос неисправен. Также при пустом «стакане» можно сделать заключение, что в магистрали имеется закупорка, это может быть: засорение трубки, соединяющей бак с атмосферой. Если же фильтр заполнен до краев, это значит, что фильтр «забит» — необходима срочная его замена.

Топливные фильтры: устройство, типы и критерии качества

В дизельных двигателях топливо впрыскивается и распыляется непосредственно в камере сгорания, где происходит сжатие нагретого воздуха и топливной смеси. Работоспособность дизелей, а также их топливной аппаратуры зависит не только от качества топлива, но и от наличия воды и абразивных примесей, способных вывести из строя всю систему за несколько минут.

Экстрагирование топливом воды из воздуха — большая проблема для дизельных двигателей. Прежде чем попасть в камеру сгорания, соляре приходится проделывать огромный путь. Испаряясь под воздействием температуры двигателя, вода способна образовывать в трубопроводе паровую пробку, которая в свою очередь способна вызывать коррозию кромок отверстий, кроме того увеличивают расход топлива.

Работа фильтра-отстойника в холодную пору года имеет некоторые отличия.

1.Топливо подается в фильтр, проходя путь от впускного отверстия, сквозь подкачивающий насос и уже после этого вниз к отстойнику.

2. В холодное время года «свеча накала» подогревает топливо до оптимальной температуры, для того чтобы обеспечить возможность надлежащего фильтрования фильтром тонкой очистки всех чужеродных вредных для двигателя элементов: воды, грязи, обеспечивая нормальный процесс смесеобразования.

3. В отстойнике собственно и происходит выпадение воды и твердых частиц.

4. Завершающий процесс фильтрации происходит с участием фильтрующего элемента тонкой очистки.

Как заменить фильтрующий элемент.

Чтобы произвести замену фильтрующего элемента, необходимо сделать следующее:

1. Заглушите двигатель;

2. Выкрутите свечу накаливания;

3. Дайте возможность солярке стечь;

4. После этого выкрутите болт, который находится в крышке фильтра, затем извлеките фильтрующий элемент;

5. Далее, при помощи чистой ветоши протрите стакан отстойника;

6. Установите новый элемент с уплотнительными кольцами;

7. Закройте крышку фильтра и произведите закачку топлива.

8. Убедитесь в отсутствии подтеканий, после чего смело заводите двигатель.

Вот и все. Желаю удачи!

О пользе фильтра тонкой очистки топлива Пожалуйста, оцените эту страницу

Виды ТФ

Как уже говорилось выше, разновидность установленного в машине фильтрующего устройства зависит от типа силового агрегата. На сегодняшний день в транспортные средства с карбюраторным или инжекторным двигателям ставят бензиновый фильтр, автомобили с дизельным двигателем оборудуются фильтрующими устройствами другой системы.

Топливные фильтры: устройство, типы и критерии качества
Топливный фильтр карбюратора

Существуют такие разновидности фильтрующих устройств:

  1. Топливный фильтр карбюраторного двигателя. В данном типе силового агрегата нагнетается сравнительно низкое давление внутри системы. Топливо идет по резиновым бензошлангам. В этих моторах устанавливается металлическое либо пластмассовое фильтрующее устройство. Фильтр оборудован двумя трубками, работающих на впуск и выпуск топлива. Шланг топливного элемента крепится к фильтру двумя надежными зажимами.
  2. Фильтрующий элемент инжектора. Такой силовой агрегат отличает электронный впрыск горючего отдельно во все цилиндры. Топливо постоянно находится в системе под высоким давлением. Именно поэтому инжекторная система имеет металлический топливопровод, а фильтрующее устройство выполняют из стали и иных легкосплавных материалов и, его обычно оснащают соединением резьбового типа.
  3. Фильтр дизельного мотора. Не является секретом, что отечественное дизтопливо не отличается достойным качеством и имеет большое количество всевозможных примесей, поэтому оно должно тщательно очищаться прежде, чем поступать в силовой агрегат. Не меньшая опасность для двигателя исходит от парафинов, которые, кристаллизуясь, засоряют самые малые зазоры у деталей системы. Вот почему на многих автомобилях с дизельным ДВС устанавливают 2 фильтра – главный ТФ и вспомогательный. Это позволяет добиться стопроцентной очистки рабочей смеси от воды и практически полной ее очистке от разнообразного «мусора».

Топливные фильтры: устройство, типы и критерии качества
Топливный фильтр дизеля

Как понять, что топливный фильтр в машине грязный?

Нужно вовремя менять очистители, и это касается не только топливной аппаратуры. Необходимо обязательно менять фильтр воздуха, а также очиститель масла, иначе двигатель современного типа просто не сможет работать долго и без поломок. Топливная аппаратура настроена на исключительно чистый бензин, а такой ресурс на наших заправках продается далеко не всегда. Так что со временем эксплуатации фильтр засоряется и создает ряд неприятностей, о которых стоит помнить каждому владельцу машины.

Главные признаки засоренности топливного очистителя:

  • в первую очередь, вы заметите значительное увеличение расхода топлива, в этом случае расход вырастет сначала на 10%, а далее будет расти вместе с повышением засоренности изделия;
  • давление в топливной магистрали после места установки фильтра будет ниже, а это значит, что при интенсивной подаче топлива машине будет не хватать бензина, она начнет дергаться под нагрузкой;
  • ощутимо снизится мощность силового агрегата, особенно будет не хватать мощности при интенсивном разгоне, обгоне на трассе на высоких оборотах, снизится максимальная скорость автомобиля;
  • в некоторых случаях мотор начинает троить, это будет заметно по вибрациям на кузов, особенно в режиме прогрева, а также на холостых оборотах при остановке на светофоре, к примеру;
  • в самых сложных ситуациях при засорах топливного фильтра двигатель начнет глохнуть на холостых оборотах, в этом случае нужно срочно что-то делать с топливной системой машины.

Как видите, проблем забитый элемент очистки топлива может предоставить очень даже много. В качестве оптимального варианта устранения этих неполадок будет замена очистителя. Устройство никак не чистится. Забитые мембраны перестают функционировать, поэтому со временем устройство просто загрязняет топливную смесь или снижает пропускную способность. Это приводит к тому, что вы получаете меньше мощности и различные «глюки» системы подачи топлива в двигатель. Конечно, ездить с такими эффектами не стоит, тем более, стоимость хорошего фильтра не так высока.

Топливные фильтры: устройство, типы и критерии качества
