Фильтр масляный: устройство и принцип работы

Содержание

Устройство масляного фильтра

Конструкция фильтра стандартная:

  1. Сам корпус цилиндрической формы, который оснащен крышкой. Есть несколько отверстий, а одно из них оснащено еще и резьбой.
  2. Фильтрующий элемент. Обладает специальной пропиткой для увеличения абсорбции.
  3. Нижний перепускной клапан. Отправляет масло в двигатель неочищенным, если фильтрующий элемент не работает.
  4. Обратный клапан используется, чтобы не допустить обратного движения масла.
  5. Прижимная пружина нужна для удерживания обратного клапана, когда мотор не работает.
  6. Уплотнитель предотвращает протекание масла в соединительных элементах.

Так выглядит стандартный фильтр. Но большинство моделей неразборные, поэтому они не подлежат ремонту. В этом случае нужно заменить деталь на новую. Стоимость небольшая, но приобретать лучше у надежных поставщиков.

центробежный масляный фильтр

Как работает масляный фильтр

Фильтр масляный: устройство и принцип работы

Принцип работы масляного фильтра

Теперь рассмотрим принцип работы масляного фильтра. Масляный насос прогоняет масло через фильтр, прежде чем оно попадет в двигатель. Вначале неочищенная смазка проходит под давлением через фильтрующий материал, в котором задерживается большинство загрязнений. Масляный фильтр состоит из двух медиа-типов: первичных и вторичных. Первичные предназначены останавливать крупные частицы размером свыше 20 микрон. Вторичные же фильтруют и улавливают более мелкие загрязняющие элементы размером от 5 микрон. Обратно масло вытекает через центральное отверстие в двигатель. Чем дольше фильтр установлен в автомобиле, тем больше загрязнений он в себе содержит. При прохождении масла через такой фильтр процедура очистки происходить не будет.

Типы и применимость масляных фильтров

Масляные фильтры делятся на группы по заложенному в их основу принципу действия, назначению, конструкции, по объему проходящего масла и по основным характеристикам.

По принципу действия фильтры бывают следующих типов:

  • Адсорбционные;
  • Центробежные;
  • Гравитационные (фильтры-отстойники);
  • Магнитные.

О конструкции, работе и особенностях каждого из этих фильтров рассказано ниже.

По назначению масляные фильтры бывают следующих типов:

  • Фильтры-отстойники — используются для удаления макроскопических частиц, песка, пыли, металлической стружки и других крупных включений;
  • Фильтры грубой очистки (ФГО) — предназначены для удаления частиц размером 60-90 мкм и более;
  • Фильтры тонкой очистки (ФТО) — предназначены для удаления частиц размером порядка 25-45 мкм.

По объему проходящего масла фильтры бывают двух типов:

Неполнопоточные фильтры устанавливаются таким образом, что через них во время работы двигателя проходит лишь часть поступающего из масла. Полнопоточные фильтры пропускают через себя все масло, обеспечивая его полную очистку до подачи на трущиеся детали двигателя.

Наконец, фильтры имеют различные характеристики, наиболее важными из которых являются полнота отсева, номинальная и средняя тонкость отсева. Полнота отсева, выраженная в процентах, показывает, какое количество содержащихся в масле загрязнений останавливается фильтром, этот параметр различен для частиц разного размера. Средняя тонкость отсева — это размер частиц, для которых полнота отсева составляет 50%, а номинальная тонкость отсева — это размер частиц, для которых полнота отсева составляет не менее 95%.

Для чего нужен масляный фильтр?

Я уже сверху немного рассказал для чего – улавливать грязь и «продукты» распада и износа. Но сейчас немного подробнее.

В двигателе внутреннего сгорания (ДВС) очень много трущихся частей. Как ни крути, но при износе этих поверхностей появляется «металлическая пыль», которая может оседать в важных узлах, таких например как вкладыши и шейки коленвала, цилиндры, поршни двигателя и т.д. Все это негативно сказывается на ресурсе

Фильтр масляный: устройство и принцип работы

Отягощают этот процесс и другие – все мы знаем, при сгорании воздушно-топливной смеси образуется нагар (возможен даже кокс) так вот, они также могут проникать в масло.

Попадает туда и пыль — песок, которая проходит воздушный фильтр (пусть немного, но все же), что также плохо.

НУ и могут быть частички от катализатора, на некоторых авто он может развалиться и попасть в цилиндры, а далее в масло

Фильтр масляный: устройство и принцип работы

Всю эту «прелесть» должен улавливать масляный фильтр. Удерживать на фильтрующем элементе (обычно специальные составы бумаги или ткани). Принцип очень прост, грязное масло заходит с одной стороны элемента (с частичками и прочей грязью), а выходит с другой уже очищенное. Причем чем выше качество фильтра, тем лучше идет очищение. Именно для этого процесса его и придумали устанавливать на двигатель автомобиля

Еще один важный аспект, который забывают написать многие «любители» это запирание масла. Когда ДВС работает — тогда давление нагнетается масляным насосом. Простыми словами фильтр имеет специальный клапан, который не дает маслу (когда двигатель заглушен), обратно стекать в поддон.

Фильтр масляный: устройство и принцип работы

Если клапан не исправен, тогда магистраль – ПУСТА! И у вас будет гореть индикатор масленки, то тех пор, пока насос обратно его не загонит в систему. Может пройти от 10 до 15 секунд, в это время ДВС работает почти на сухую.

МАСЛЯНЫЙ ФИЛЬТР ЕГО КОНСТРУКЦИЯ И ТИПЫ

В конструкциях автодвигателей применяется три основных системы очистки. Наиболее часто в легковых автомобилях применяется полнопоточный масляный фильтр. В нем фильтрующий элемент включен в основную масляную линию. При каждом запуске двигателя все масло проходит через фильтр под действием масляного насоса.

Реже применяются конструкции с частичнопоточным масляным фильтром, подключаемым к масляной линии параллельно. Такой фильтр пропускает фильтруемое масло по частям, добиваясь чистоты при длительной работе. Конструкции комбинированных фильтров совмещают оба устройства, применяясь в мощных дизельных двигателях грузовиков.

Рядовому автолюбителю не обязательно знать конструктивные отличия своей машины по фильтрации автомобильного масла. Достаточно знать, что в большинстве легковых моделей применяются полнопоточные масляные фильтры, понимать их устройство, от элементов которого зависит очищающая способность узла.

Виды масляных фильтров

По принципу действию, способу подключения к смазочной системе автомобиля и конструкционным особенностям можно выделить несколько разновидностей фильтров.

Полнопоточный

Устройство этого типа пропускает полный объем моторной жидкости, закачиваемой насосом. Такой режим работы обеспечивается последовательным подключением устройства к системе смазки двигателя. Полнопоточное изделие – наиболее простое в плане конструкции, отличающееся большой скоростью очистки. Минус – относительно быстрое засорение материала. В этом случае в работу включается клапан, пропускающий масло без фильтрации, однако мотор не испытывает недостатка в смазке (пусть и не очищенной), что гораздо лучше, чем ее полное отсутствие.

Частичнопоточный

Изделия с такой конструкцией работают параллельно с системой смазки автомобиля. Через подобное изделие проходит не все масло, а только его часть. Это способствует более качественному очищению моторной жидкости. Однако несколько возрастает риск падения давления в двигателе в случае критического и быстрого загрязнения фильтра.

Популярные статьи  Как правильно подключить магнитолу в машине

Комбинированный

Как понятно из названия, это устройство сочетает в себе «способности» двух вышеописанных изделий. Здесь 90% масла пропускается сквозь полнопоточный фильтр, а 10% — через частичнопоточный. Подобная технология позволяет очищать масло почти на 100%, что увеличивает эксплуатационный ресурс силовой установки.

Масляная центрифуга

Это особый тип фильтра, применяемого в грузовиках, тракторах, некоторых видах строительной и дорожной техники. Здесь очистка осуществляется благодаря использованию центробежных сил. Главные элементы конструкции – ротор с осью, ввернутой в днище изделия. Как работает масляный фильтр этого типа? Насос заполняет его под давлением, загоняя моторную жидкость в ротор сквозь осевые отверстия. Затем масло с большой скоростью «врывается» в жиклеры и устремляется к стенкам крышки. В итоге, благодаря возникновению реактивной силы, ротор начинает вращаться, при этом все загрязнения выпадают в виде осадка дно крышки, а отфильтрованное таким способом масло поступает в магистраль. Когда-то центрифуги ставили и на легковой транспорт.

Типы фильтров

Механические

В этих фильтрах для удаления примесей используется фильтрация. Наиболее распространённый тип фильтров на сегодня. В современных автомобилях такие фильтры, как правило, выполнены в неразборном корпусе (одноразовые). При загрязнении такие фильтры снимаются с агрегата и заменяются новыми. Впрочем также существуют и масляные фильтры со сменным фильтрующим элементом, корпус разборный. Механические фильтры получили широкое распространение в системах объёмного гидропривода (гидравлические подъемники, краны).

Конструктивно выделяют следующие типы механических фильтров:

  • бумажные (картонные);
  • сетчатые;
  • войлочные;
  • проволочные;
  • пластинчатые и др.

Бумажные и войлочные фильтры относят к фильтрам тонкой фильтрации, а сетчатые, пластинчатые и проволочные — к фильтрам средней и грубой фильтрации, при этом строгой границы между фильтрами тонкой фильтрации и фильтрами, например, средней фильтрации не существует. В некоторых системах используются оба типа фильтров.

Гравитационные фильтры (отстойники)

Комбинированный фильтр-отстойник. Периодически необходимо откручивать прозрачный «стакан» и выливать загрязнённое масло.

Принцип действия основан на осаждении под действием силы тяжести частиц, имеющих бо́льшую плотность, чем смазочное масло. Отстойник имеет значительно бо́льший объём, чем подводящие и отводящие трубопроводы, скорость потока масла значительно снижается и происходит выпадение тяжёлых примесей в осадок.

Применяются, как правило, совместно с фильтрующим элементом грубой или тонкой очистки. При очередном техобслуживании водитель откручивает резьбовую пробку отстойника и сливает часть масла с содержащимися в отстое примесями.

С современными моторными маслами такие фильтры практически не работают, так как содержащиеся в них присадки не дают загрязнению выпадать в осадок. В основном фильтры-отстойники используются в промышленном оборудовании для фильтрования индустриального (машинного) масла.

Центробежные фильтры (центрифуги)

Двигатель ЗАЗ-965.Корпус ведущего шкива привода автомобильного генератора и осевого вентилятора системы охлаждения одновременно являлся центробежным масляным фильтром.

Разновидность гравитационных фильтров, с той разницей, что сила тяжести заменяется так называемой «центробежной силой» в центрифуге.

Довольно широко применяются в двигателестроении, как самостоятельно, так и в комбинации с фильтром грубой или тонкой очистки.

Например, на автомобилях «Запорожец» корпус центробежного полнопоточного масляного фильтра находится на переднем конце коленчатого вала, крышка фильтра одновременно является шкивом осевого вентилятора воздушного охлаждения двигателя (автомобильный генератор на «Запорожцах» объединён с вентилятором). При техобслуживании водитель должен был снять клиновой ремень, а затем крышку фильтра и очистить её изнутри.

На грузовых автомобилях стоят центрифуги, вращающиеся за счёт реактивных сил, возникающих при истечении масла из ротора. Струя масла разделяется на более твёрдые частицы, которые оседают в крышке фильтра и на очищенное масло, поступающее в масляную магистраль.

Центробежные масляные очистители стоят на двигателях автомобилей ГАЗ-53, ЗИЛ-130, КАМАЗ и др. Если прислушаться к только что выключенному двигателю автомобиля ЗИЛ-130, то можно услышать равномерный затихающий гул, это по инерции продолжает вращаться центрифуга. На автомобилях ГАЗ-53 могут устанавливаться как центробежные масляные очистители, так и полнопоточные фильтры со сменным элементом. На дизельных двигателях КАМАЗ-740 стоит двухсекционный масляный насос, одна секция подаёт масло через два полнопоточных фильтра со сменными элементами в магистраль, а вторая секция маслонасоса работает только на центрифугу, очищенное масло сливается в поддон.

Магнитные фильтры

Замена трансмиссионного масла в заднем мосту. Сливная пробка с магнитом, улавливающим металлическую пыль.

Этот тип фильтров использует магнит или электромагнит для удаления ферромагнитных загрязняющих веществ. Наиболее часто встречается магнит, встроенный в сливную резьбовую пробку поддона двигателя или коробки передач. При смене масла пробка выкручивается и с неё удаляется прилипшая стальная стружка.

Поскольку большая часть загрязнений в исправном двигателе внутреннего сгорания имеет немагнитную природу (в основном это продукты износа вкладышей коренных и шатунных подшипников коленчатого вала, рабочие поверхности которых состоят обычно из баббита или алюминия), для его очистки магнитные фильтры малоэффективны. В агрегатах трансмиссии, напротив, основная масса загрязняющих частиц притягивается магнитом.

Клапаны раз, клапан два… клапан три!

А теперь давайте ознакомимся с «анатомией» фильтров. Выше говорилось, что в корпусе неразборного фильтра расположены несколько клапанов. Чаще всего их два: перепускной и обратный. Начнем с перепускного клапана. Его еще называют предохранительным или обводным, а в иностранной литературе величают bypass valve.

Назначение перепускного клапана – обес­печить подачу масла к парам трения, если оно не может пройти через фильтрующий элемент. Такое случается, например, при сильном загрязнении шторы или при холодном пуске двигателя, когда масло загустело.

Перепускной клапан часто располагают за шторой. Масло при его срабатывании сначала омывает штору и лишь потом устремляется в отверстие клапана. Понятно, что накопленная шторой грязь рискует быть смытой в магистраль – и тогда очистку масла надо начинать заново.

Конечно, где-нибудь в Италии (вспомните «жигулевскую» родословную) холодные пуски двигателя – редкость. Там мягкие зимы, много теплых гаражей, поэтому данная схема не проявляет своего недостатка. Иное дело Россия… Впрочем, не будем преувеличивать опасность: если фильтр менять вовремя и пользоваться соответствующим сезону маслом, указанной неприятности можно избежать.

Фильтр масляный: устройство и принцип работы

Правда, существует еще одно техническое решение – размещение перепускного клапана вблизи впускных отверстий. При его срабатывании масло направляется в магистраль, минуя штору. Риск смывания грязи при этом существенно меньше. А в разборных конструкциях перепускной клапан располагают в корпусе фильтра или непосредственно в блоке двигателя. Понятно, что и здесь при открытии клапана штора останется в стороне.

Теперь поговорим об обратном, или, как его иногда называют, антидренажном клапане (anti-drain valve). Его назначение – удерживать масло в корпусе фильтра при заглушенном двигателе.

Фильтр масляный: устройство и принцип работы

Обратный клапан перекрывает впускные отверстия фильтра. Когда-то его изготавливали в виде резинового кольца переменного сечения, а герметизация обеспечивалась упругостью самой резины. Если фильтр долго ждал своей очереди на складе или в гараже, упругие свойства кольца снижались и клапан, казалось бы, нового фильтра оказывался неработоспособным. Масло на стоянке стекало в картер, а двигатель запускался в режиме масляного голодания, что понятно – на заполнение фильтра требуется хоть небольшое, но время.

Популярные статьи  Чиповать или не чиповать двигатель автомобиля

Сегодня многие отечественные и зарубежные фирмы изготавливают обратный клапан в виде тонкого резинового диска. Его плотное прилегание к поверхности крышки фильтра обеспечивается витой или штампованной металлической пружиной. Такая конструкция служит несравненно дольше.

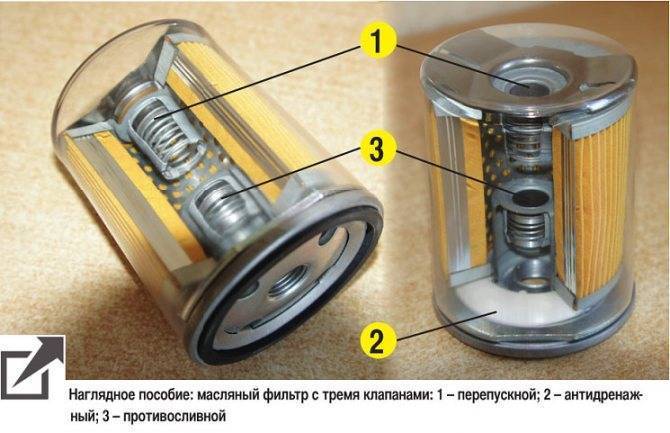

Некоторые неразборные фильтры имеют еще один клапан – противосливной (anti-syphon valve). Перекрывая выпускное отверстие корпуса, он не позволяет маслу вытекать при отворачивании фильтра, а сам он становится «чернильницей-непроливайкой». Так обеспечивается чистота рук, двигателя и, конечно, окружающей среды.

Устройство масляного фильтра и как он работает

Неразборные фильтры состоят из нескольких основных компонентов.

1. Противодренажный клапан

Он необходим для пресечения слива моторного масла в картер из масляных каналов и непосредственно фильтра после остановки работы мотора. Благодаря этому не допускается возникновения воздушных пробок в системе смазки и обеспечивается своевременная подача масла. Конструкция противодренажного клапана незначительно отличается, в зависимости от фирмы-изготовителя, однако наиболее распространенным вариантом является диск, изготовленный из резины, который и перекрывает входные каналы в корпусе фильтра.

2. Перепускной клапан

Он необходим для обеспечения поступления масла в мотор при невозможности его прохождения сквозь фильтрующий элемент. Причины этого могут быть разными – засорение фильтрующего элемента, чрезмерная вязкость моторного масла в условиях сильных морозов и т. д. Клапан срабатывает при достижении максимально допустимого давления масла. Это значение колеблется в диапазоне от 0.55 до 2.6 кг/см² и зависит от компоновки силового агрегата.

3. Фильтрующий элемент

Для его изготовления, как правило, используется гофрированная бумага, предварительно пропитанная особыми смолами. Сама бумага отличается пористой структурой, а высокие показатели маслостойкости и водостойкости достигаются за счет пропитки. Укладка бумаги в фильтр осуществляется особым образом, что позволяет получить наибольшую площадь фильтрации и уложиться в небольшие размеры корпуса фильтра.

Альтернативу гофрированной бумаге составляют разные типы волокон – синтетические и хлопчатобумажные. Однако они используются не так часто.

4. Противосливной клапан

Как правило, данным клапаном комплектуются фильтры неразборного типа в сочетании с противодренажным либо перепускным. Противосливной клапан предотвращает протекание масла из выходного отверстия в процессе замены фильтра.

Рейтинг производителей масляных фильтров

В данном случае лучше ориентироваться именно на производителя, нежели на конкретный товар. Разнообразие фильтров впечатляет, кроме того, они не универсальны и рассчитаны на определенные модели (хотя многие фильтры подходят к разным авто разных марок). Впрочем, цены на фильтры невелики и обычно колеблются в диапазоне от 300 руб. до 1 500 руб. за изделие неразборного типа.

Это значит, что при покупке рекомендуется обращать внимание на товары от компаний, уже завоевавших признание на рынке

Bosch – Германия

Фильтр масляный: устройство и принцип работы

Не зря фильтры этой компании завоевывают первые места во всевозможных исследованиях. Ведь фирма все время работает над собственной продукцией. В частности, для фильтров от Bosch характерно использование микроволоконной бумаги (фенольной) в качестве материала для изготовления фильтрующих элементов. За счет значительной площади фильтрации и пористости гарантируется отменная очистка масла.

Корпус фильтров с небольшими насечками, которые заметно облегчают монтаж и демонтаж фильтра. Немаловажен увеличенный размер фильтров, что повышает эффективность их работы.

Mahle – Австрия

Как заявляет компания-изготовитель, ее фильтры ориентированы на сохранение окружающей среды. По этой причине фильтрующие элементы изготовлены из специальной бумаги, причем выполнены они в виде рулона, что повышает эффективность очистки. Фильтры нацелены на работу с синтетическими и полусинтетическими маслами. Протечки масла исключаются благодаря использованию тугого перепускного клапана. А вот для выпуска противодренажных клапанов используется мягкая резина.

Mann – Германия

Фильтры этого концерна устанавливаются на многие модели современных авто прямо с завода – Opel, Volvo и др. Высокая технологичность производства гарантирует высочайшее качество продукции. «Изюминка» фильтров от Манн – применение в их конструкции мощных магнитов, за счет чего достигается высокая эффективность и скорость фильтрации. Манжеты, выполненные из особой резины, обеспечивают плотную фиксацию. Надежность и качество на высоте!

Filtron – Польша

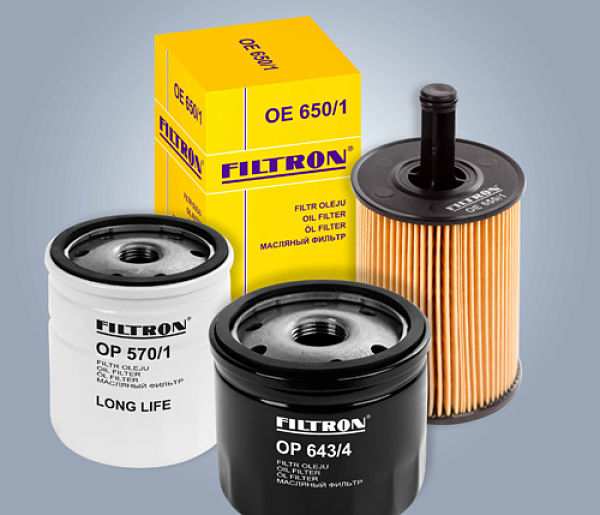

Фильтр масляный: устройство и принцип работы

Эта компания наладила экспорт своих фильтров во многие государства – страны ЕС, США, Россию и другие. А о высоком качестве свидетельствует выбор фильтров от Filtron гигантами автостроения – Фольксваген, Сузуки, Дженерал Моторс, Мерседес и другими.

Goodwill – Великобритания

Основными покупателями фильтров этой фирмы являются европейские концерны Рено и Фольксваген. Продукция Goodwill ценится за высокое качество фильтрации, что достигается за счет использования бумаги, пропитанной особым составом. Причем даже повышенное давление и высокая температура не снижают производительность фильтров.

Fram – США

Это уже американский бренд, которым владеет SogefiFiltration. Его фильтры идут на линии многих автоконцернов – Форд, Мазда, Фольксваген, Пежо, Вольво, Хонда и др. Особенность фильтров от Фрам заключается в том, что они выдерживают температуру до 160° С.

Finwhale – Швейцария

Фильтр масляный: устройство и принцип работы

Это уже более дешевая и простая продукция, неудивительно, что фильтры от Finwhale покупают многие владельцы отечественных авто. Собственно, к качеству фильтрации претензий нет, так как для создания фильтрующих элементов применяется бумага высокого качества. Кроме того, надежные противодренажные клапаны не допускают масляного голодания мотора. Да и процесс монтажа и демонтажа предельно прост. Однако ресурс таких фильтров невелик, поэтому применение их на авто, для которых интервал замены масла определен производителем в 15 000 км, не рекомендуется.

Hengst – Германия

Фильтр масляный: устройство и принцип работы

Фильтры данной компании более полувека поставляются на сборочные линии многих мировых автоконцернов.

Впрочем, данный список не полный, ведь в продаже можно увидеть фильтры и других известных компаний – NAFIL Filter Co (КНР), Fleetguard (США), ASAS Filter Ind. (Турция), PEKO Inc. Ltd. (Тайвань) и т. д.

Выбор масляного фильтра

При покупке понять, хороший фильтр перед вами или не надлежащего качества, очень сложно. Каждый производитель прилагает описание, если не на упаковке, то, как минимум, на сайте или в каталоге.

Значительно больше информации предоставляет тест масляных фильтров, но только независимыми экспертами

Для автовладельца важно знать эксплуатационные характеристики, которые, кстати, не всегда, указаны на упаковке в полном объеме. Лучше всего использовать данные постоянно обновляемых рейтингов

Эксплуатационные характеристики

Информация, какой масляный фильтр выбрать при замене смазки двигателя, поможет лишь опытному пользователю по следующим причинам:

  • основные характеристики шторки картриджа и перепускного клапана жестко привязаны к параметрам системы смазки конкретной модификации мотора;
  • с диаметром присоединительной резьбы ситуация немного проще, но, опять же при наличии информации, что существуют специальные резьбовые переходники;
  • в крайнем случае, фильтр можно перенести под капотом в более удобное для замены место, но о наличии в магазинах специальных комплектов для этого знает от силы 30% пользователей и 50% мастеров СТО.

Основные характеристики масляного фильтра рассмотрены ниже более подробно.

Посадочный размер

В магазине запчастей, правильно выбирая диаметр резьбы фильтра, следует учесть нюансы:

  • резьба на этих изделиях не метрическая, а дюймовая, самоуплотняющаяся, именно поэтому не нужно использовать уплотнения (лен, лента ФУМ);
  • при наличии точной информации, что конкретная модель фильтра лучше для определенного мотора, можно использовать резьбовой переходник, чтобы перейти на нужный диаметр без проблем.

Фильтр масляный: устройство и принцип работы
Резьба на корпусном масляном фильтре

Популярные статьи  Присадки для двигателя: стоит ли их заливать в мотор

Если на модели авто стоит модульный фильтр или съемный картридж, эта характеристика владельцу не пригодится.

Количество шлицов на верхней части фильтра важно только при выкручивании элемента с прикипевшим уплотнительным кольцом, так как потребуется съемник подходящего типоразмера или универсальный ключ. Набор съемников маслофильтра

Фильтр масляный: устройство и принцип работы

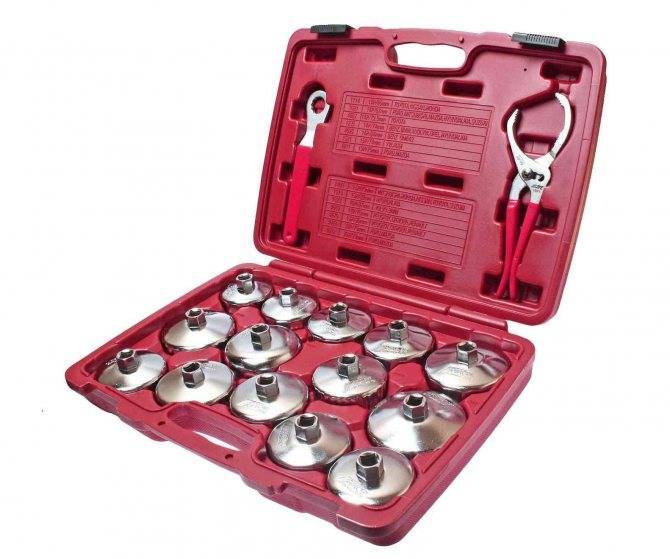

Набор съемников маслофильтра

Площадь шторы фильтрации

Основным требованием автопроизводителя является применение оригинальных фильтров или аналогов из списка. В то же время производители фильтров постоянно совершенствуют технологии, часто встречается ситуация:

  • новые изделия имеют меньший диаметр и объем, соответственно в сравнении с выпускавшимися до этого при одинаковой маркировке;
  • это объясняется тем, что шторка изготовлена по другой технологии либо в ней увеличено количество ребер, то есть поверхность фильтрации осталась прежней, а габариты уменьшились для удобства эксплуатации.

Фильтр масляный: устройство и принцип работы
Фильтры нового и старого образца одного производителя

На практике пользователи ставят корпусные фильтры большего размера, считая, что шторка меньше засорится. Подобной проблемы не возникает у владельцев машин, в ДВС которых эксплуатируются съемные картриджи в стационарном корпусе.

Давление перепускного клапана

Поскольку в большинстве своем масляные фильтры для автомобилей имеют перепускной клапан, важной характеристикой становится давление, при котором он срабатывает. Основной ошибкой пользователей является неправильное чтение мануалов и инструкций экспертов

Они видят цифры в диапазоне 0,8 – 2,5 бар, считают, что масло начинает течь в обход фильтрующего элемента уже при этих значениях, затем вспоминают, что давление уже на 2500 об/мин превышает 3 бара, возмущаются, что фильтрация происходит только на холостом ходе.

Их ошибка в том, что перепускной клапан срабатывает при РАЗНИЦЕ давлений на входе/выходе. При этом в самой системе может быть и 1,5 бара, и 4,5 бара. На уровень очистки это никак не повлияет.

Производители закладывают усилие пружины перепускного клапана с учетом следующих факторов:

  • вязкость масла и его количество в системе;
  • рабочие температуры двигателя;
  • место и способ установки фильтра;
  • наличие в системе клапанов и дополнительных приспособлений;
  • давление, при котором масло может продавить сквозь шторку без прогрева;
  • давление, при котором ребра шторки разрушатся от напора смазки;
  • площадь фильтрации в зависимости от материала и способа изготовления картриджа.

Фильтр масляный: устройство и принцип работы

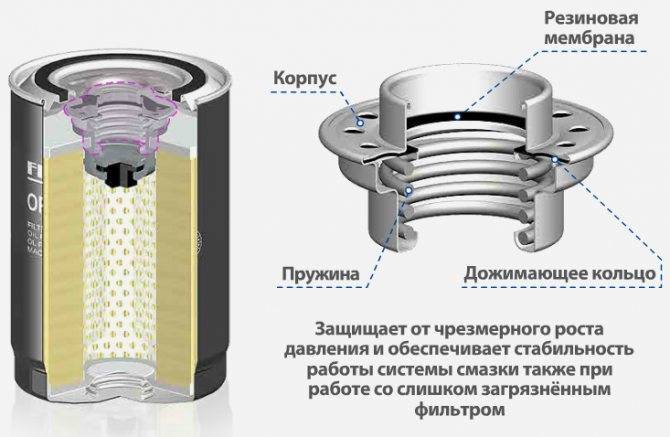

Вариант перепускного клапана для разницы давления 2 бара

Смазка деталей трения двигателя необходима при забившемся фильтре, резких ускорениях/перегазовках, зимой, когда масло густое. В современных моторах сузились маслопроводные каналы в сравнении со старыми двигателями, поэтому повысилась вероятность масляного голодания – при замерзании и увеличении вязкости скорость потока резко снижается.

Масляный фильтр его конструкция и типы

Видео: Принцип работы масляного фильтра

В конструкциях автодвигателей применяется три основных системы очистки. Наиболее часто в легковых автомобилях применяется полнопоточный масляный фильтр. В нем фильтрующий элемент включен в основную масляную линию. При каждом запуске двигателя все масло проходит через фильтр под действием масляного насоса.

Реже применяются конструкции с частичнопоточным масляным фильтром, подключаемым к масляной линии параллельно. Такой фильтр пропускает фильтруемое масло по частям, добиваясь чистоты при длительной работе. Конструкции комбинированных фильтров совмещают оба устройства, применяясь в мощных дизельных двигателях грузовиков.

Рядовому автолюбителю не обязательно знать конструктивные отличия своей машины по фильтрации автомобильного масла. Достаточно знать, что в большинстве легковых моделей применяются полнопоточные масляные фильтры, понимать их устройство, от элементов которого зависит очищающая способность узла.

Масляный фильтр

Масляный фильтр со сменным фильтрующим элементом

Масляный фильтр служит для очистки масла от твердых частиц продуктов изнашивания деталей двигателя, нагара и т. п. Загрязненное масло вызывает ускоренное изнашивание двигателя и засоряет каналы смазочной системы. Масляные фильтры называют полнопоточными, если через них проходит все масло, и неполнопоточными, если через них проходит только его часть. Неполнопоточные фильтры применяют как дополнительные к основным — полнопоточным для более тонкой очистки масла. Масляный фильтр может быть сменным, и его нужно заменять новым при каждой замене масла или иметь сменный только фильтрующий элемент. В большинстве двигателей легковых автомобилей применяют полнопоточные сменные фильтры (рис. 2.43), хотя встречаются конструкции, в которых заменяют только фильтрующий элемент.

Конструкция центробежного масляного фильтра (центрифуги): 1 — корпус; 2 — колпак ротора; 3 — ротор; 4 — колпак фильтра; 5 — гайка крепления колпака ротора; 6 — упорный шарикоподшипник; 7 — упорная шайба; 8 — гайка крепления ротора; 9 — гайка крепления колпака фильтра; 10 — верхняя втулка ротора; 11 — ось ротора; 12 — экран; 13 — нижняя втулка ротора; 14 — палец стопора; 15 — пластина стопора; 16 — пружина стопора; 17 — трубка отвода масла

В смазочных системах грузовых автомобилей часто применяют по два фильтра: один — полнопоточный со сменным фильтрующим элементом, второй — неполнопоточный центробежный (центрифуга). Центробежный фильтр (центрифуга) приводится в действие за счет реактивных сил масла, вытекающего под давлением из специальных сопел (жиклеров), направленных в разные стороны. Вращающийся с большой скоростью вместе с соплами колпак, находящийся внутри корпуса фильтра, заполнен маслом, из которого за счет центробежных сил удаляются твердые частицы, которые оседают на внутренней поверхности колпака. Центробежные фильтры очень Хорошо очищают масло, но только по массовому признаку. Например, частицы сажи ими улавливаются плохо, т. к. массы сажи и масла близки по величине.

Устройство неразборного (а) и разборного (б) полнопоточного объемноадсорбирующего масляного фильтра: 1 — корпус; 2 — штора (фильтрующий элемент); 3 — перепускной клапан; 4 — противодренажный клапан; 5 — противосливной клапан; 6 — путь масла при открытии перепускного клапана; 7 — канал слива масла в картер при замене фильтрующего элемента

Фильтрующие элементы полнопоточных фильтров изготавливают из пористого материала (бумаги, пористого картона, синтетических материалов). В случае засорения пор фильтрующего элемента его пропускная способность ухудшается. Для того чтобы в главной масляной магистрали не произошло падения давления масла, внутри фильтра имеется перепускной клапан. Перепускной клапан открывается при определенном значении давления внутри фильтра и обеспечивает проход масла в двигатель, минуя фильтрующий элемент. Следует отметить, что лучше подавать в двигатель неочищенное масло, чем допустить падение давления в системе смазки. Перепускной клапан может открываться также в случае чрезмерного загустевания масла при холодном пуске двигателя. Имеются конструкции фильтров, в которых установлены два перепускных клапана. Иногда используются специальные датчики, сигнализирующие о засорении масляного фильтра. Дренажный клапан, установленный на входе в фильтр препятствует вытеканию масла из фильтра после остановки двигателя, чтобы при последующем пуске не терялось время на заполнение корпуса фильтра и двигатель не испытывал масляного голодания.

Подробнее о масляных фильтрах можно прочесть в главе Масляный фильтр подробно
