Как самому заменить свечи накала на дизельном моторе

Содержание

Методы проверки свечей

Проверить напряжение в элементах можно с использованиеммультиметраили аккумулятора автомобильного.

Чтобы не демонтировать устройство, достаточно подключить его к аккумулятору. Схема подключения такова: минус подсоединяется к корпусу свечи, а плюс — к клемме соответственно. В исправном узле в течение нескольких секунд нагревается спираль. Отсутствие тепла говорит о необходимости заменить устройство.

При проверке свечей в форсунках нужно выкрутить элементы и изучить свечение штифтов, которые должны раскалиться. Отличие интенсивности свечения хотя бы одного элемента говорит о необходимости дополнительной проверки путем замера его сопротивления.Во избежание быстрого выхода из строя остальных элементов, замена производится сразу всего комплекта, независимо от того, сколько деталей оказалось бракованными.

Редко случается, когда происходит отказ более двух устройств, в таком случае необходимо произвести проверку электрической проводки либо электронного блока управления.

При помощи мультиметра работоспособность демонтированной свечи определяется методом «прозвонки».

В современных автомобилях проверить данные узлы можно путем самодиагностики, дополнительно используя индикатор, расположенный на панели приборов, который подает сигнал при появлении поломки свечи.

Как самому заменить свечи накала на дизельном моторе

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

20 149

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

09 янв

Статьи Двигатель и его компоненты Система зажигания

13 032

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

24 дек

Ремонт Двигатель и его компоненты

12 404

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

28 дек

Статьи Двигатель и его компоненты

12 027

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки — это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

20 мая

Как самому заменить свечи накала на дизельном моторе

Статьи Кузов Прочее по ремонту

11 502

Дверь автомобиля не закрывается или не защелкивается? (6 причин и как это исправить)

Дверь современного автомобиля нередко не закрывается на защелку. В этой статье мы обсудим, как это может произойти и способы решения проблемы. Помимо проблем с защелкиванием, мы также рассмотрим несколько других причин, по которым дверь автомобиля может не захлопываться.

24 дек

Ремонт Электроника и оборудование

11 315

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

17 дек

Автоновости

9 776

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

9 148

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное — мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься — почему мои тормоза дымят? Дымящиеся тормоза — это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

09 фев

Двигатель и его компоненты Система зажигания

7 740

Nissan Qashqai 2 2.0 — Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

7 050

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

24 дек

Топливная система Электроника и оборудование

5 793

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

Что делать если при замене обломилась свеча

Для выворачивания обломков из головки блока существуют специальные экстракторы в наборах, где можно подобрать нужный размер.

Содержимое центральной части корпуса извлекается или высверливается, смотря как произошёл излом, после чего в отверстие ввинчивается экстрактор. При наличии некоторого навыка так можно вывернуть обломок, поскольку натяг в резьбе уже ослаблен. Главная задача – ничего не уронить в цилиндр.

В самых тяжёлых случаях придётся снимать головку с двигателя для извлечение остатков и восстановления резьбы. Это сложная и объёмная работа, которой должны заниматься специалисты, причём именно по дизельным двигателям, в ремонте сильно отличающимся от бензиновых.

Свечи накала

Если двигатель плохо заводится на холодную, особенно зимой в мороз, но далее не глохнет, первым делом стоит проверить свечи накала и систему предпускогового подогрева в целом. Начиная с +5, даже в целом исправный дизель с неработающей системой подогрева воздуха в камере сгорания будет заводиться плохо. Система в себя включает:

  • свечи накала;
  • реле разогрева;
  • шину, которая соединяет все свечи в единую цепь.

Проверку следует начать со свечей накала. Могу вас заверить в том, что популярный метод проверки с измерения мультиметром сопротивления, является во многом неэффективным тестом. Призван он обнаружить разрыв нагревательного элемента (сопротивление в этом случае будет отсутствовать). Все свечи могут иметь сопротивление, но причина плохого запуска на холодную зимой будет именно в них. При высокой температуре за бортом либо на горячую исправный дизель можно завести и вовсе без свечей накаливания.

В большой мороз предназначение системы предпускового подогрева не только в облегчении запуска, но и в помощи при первых секундах прогрева. После затухания «спиральки» на приборной панели, свечи продолжают еще некоторое время работать

Популярные статьи  ТОП 10 автосигнализаций с автозапуском в 2022 году

Если вам, пускай и с эфира, удалось запустить ДВС морозным утром, но двигатель еще некоторое время продолжает работать неустойчиво, обязательно уделите внимание диагностике свечей накала

Как проверить

  • Свечу необходимо вывернуть из колодца;
  • подключите ее напрямую от аккумулятора (массу на корпус свечи, плюс к месту подключения шины) и наблюдайте за разогревом. Исправная свеча в обязательном порядке раскаляется от края, равномерно меняя цвет от нагрева.

Только такая система обеспечит исправный пуск в мороз. В камере сгорания находится лишь кончик свечи. Поэтому свеча, которая при проверке покажет сопротивление, может раскаляться не у основания и быть причиной плохо запуска зимой.

Все свечи должны раскаляться в примерно одинаковом темпе. Если двигатель плохо заводится после остывания, а после запуска несколько секунд дымит и работает неустойчиво, можете смело начинать диагностику со свечей.

Также стоит проверить реле. Возможно, из-за окисления контактов не удается передать достаточный ток для разогрева. Не забывайте о возможности перегорания предохранителя либо повреждении шины. Время разогрева перед пуском зависит от температуры ОЖ. В крайних случаях причины некорректной работы системы могут скрываться в соответствующем датчике.

Топливо

Отечественное топливо на многих АЗС желает лучше. Особенно в мороз, когда запарафинивание топлива приводит к обездвиживанию дизелей. Для вашего же блага будет просьба к сотрудникам АЗС о предъявлении паспорта качества на топливо. Если после заправки на непроверенной АЗС мотор сложно запустить, он глохнет, дымит либо работает неустойчиво – скорей всего проблема в топливе. Только после самостоятельной проверки вы можете быть уверенным не только в том, что мотор запустится после ночевки и не замерзнет при движении по трассе в лютый мороз.

Давление, порция топлива и время впрыска

Частью контура низкого давления является подкачивающая секция в корпусе ТНВД (дополнительно может быть установлен аналог бензинового топливного насоса в баке). Неисправность подкачивающей системы приведет к тому, что стартер каждый раз будет вынужден нагонять давление.

Причиной плохого пуска, того что ДВС глохнет, может быть топливный регулятор ТНВД.

Неправильный УОЗ приводит к неравномерной работе, плохому запуску, мотор дымит либо и вовсе глохнет в некоторых диапазонах работы. Симптомы могут проявляться как на горячую, так и до выхода на рабочую температуру.

Как самому заменить свечи накала на дизельном моторе

Форсунки

Безбожно «льющие» форсунки дополняют причины плохого запуска на холодную. Диагностика:

  • отсоедините шланги обратки. Вместо них прикрепите шланги равной длины, на конце которых закрепите обычные шприцы;
  • запустите ДВС. Исправные форсунки должны сливать в обратку равное количество топлива. Если по форсункам есть значительный разброс, необходима проверка на стенде и замена неисправных элементов. Возможно, отделаетесь лишь распылителями.

При этом на горячую двигатель запускается нормально, не глохнет, но дымит больше обычного из-за переобогащения смеси. На холодную из выхлопной трубы будет идти дым (не превратившиеся в «туман» капельки топлива, которые поэтому и не сгорели).

Симптомы неисправности свечей накаливания дизельного двигателя:

Запуск двигателя происходит с трудом;

Авто не заводится;

Неровная работа двигателя на холостых оборотах;

Белый дым выхлопа (на холодную, имитация богатой смеси).

Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.

Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.

Причины неисправности свечей накаливания дизельного двигателя:

Выработка ресурса;

Низкое качество;

Плохое топливо или любые другие проблемы с топливной системой;

Проблемы в электропроводке или блоке управления.

Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.

Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.

В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.

Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.

Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.

Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?

  1. Обязательная диагностика перед осенне-зимним периодом.
  2. Покупайте только качественные свечи.

Способы проверки свечей накаливания на дизельном двигателе.

Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.

1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.

Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.

2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.

Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя

Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала

Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.

Периодичность замены свечей накала на дизельном двигателе.

Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.

Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!

Все вопросы по тел. +7(912) 615 51 15

Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .

Цены на техническое обслуживание

Самостоятельная замена

Обратите внимание, что при замене желательно менять сразу все свечи на новые независимо от их визуального состояния. Свечи накала подбираются согласно их соответствию для установки на тот или иной тип дизельного двигателя

Снятие защиты

Свечи накаливания зачастую располагаются в верхней части головки блока цилиндров (обычно рядом с дизельными форсунками). Их может быть не видно в том случае, если мотор сверху прикрыт пластиковой крышкой или защитным кожухом. Данную защиту необходимо демонтировать для обеспечения доступа.

Отсоединение клемм АКБ

Так как свечи накала представляют собой электрический нагревательный элемент, потребуется осуществить отсоединение от АКБ минусовой клеммы. Затем производится откручивание небольших гаек, которые фиксируют наконечники высоковольтных проводов на контактных стержнях калильных свечей. Провод подключается к верхней части свечи. Указанную гайку необходимо отвернуть при помощи гаечного ключа, а сам провод можно немного сдвинуть, чтобы он не мешал дальнейшему снятию свечей накаливания.

Выкручивание калильных свечей

Следующим шагом становится выкручивание свечей при помощи ключа-трещотки. Выкручивать необходимо предельно аккуратно, чтобы не повредить резьбу в ГБЦ. Также существует риск сломать саму свечу, в результате чего могут возникнуть дополнительные сложности с последующим высверливанием стрежня и восстановлением резьбы.

Популярные статьи  Дополнительное охлаждение АКПП

Зачистка контактов

Далее необходимо произвести зачистку от загрязнений контактов на каждом высоковольтном проводе свечи накала. Это необходимо для полной работоспособности новых свечей после их установки на дизельный двигатель. Если контакт «прикипел», тогда его можно без особых затруднений снять при помощи плоской отвертки.

После демонтажа осуществляется визуальный осмотр снятых свечей накаливания. Если даже только на одной из них видны расширения стержня, стержень вздулся или деформирован, оплавлен, заметны трещины или другие дефекты, тогда все свечи меняются на новые. Также поводом для замены служит присутствие обильного нагара в том месте, где наконечник соединен с корпусом свечи, любые заметные повреждения наконечника.

Удаление грязи из свечных отверстий

Отдельно стоит отметить процедуру очистки от нагара отверстий для установки свечей. Для этого понадобится специальная развертка, длинна которой позволит эффективно очистить свечные колодцы. Перед вкручиванием на развертку необходимо нанести смазку. Указанную развертку нужно вкрутить в каждое отверстие. Для процедуры лучше использовать не универсальную, а штатную развертку. Если имеется такая возможность, дополнительно необходимо удалить отложения из каналов при помощи сжатого воздуха.

Установка новых свечей накала

После очистки производится установка новых и/или заранее проверенных на работоспособность калильных свечей на дизельный двигатель. Затягивать свечи необходимо до появления небольшого сопротивления. Момент затяжки регулируется динамометрическим ключом и составляет 15 Нм. Перетяжка может привести к тому, что в процессе следующей замены будет присутствовать риск поломки свечи в колодце при попытке демонтажа.

Когда установка новых элементов на все цилиндры завершена, очищенные наконечники свечных проводов ставятся обратно на посадочное место, осуществляется их фиксация при помощи гайки и гаечного ключа. Необходимо убедиться в том, что наконечники проводов плотно закреплены, а также реализовано полное закрытие контактов свечей.

Затем можно присоединить минусовую клемму к АКБ. Дальнейшим шагом будет проверка установленных свечей. Проверять следует в штатном порядке: повернуть ключ зажигания, осуществить запуск дизеля, а после оценить работу ДВС в режиме прогрева. Если мотор уверенно запустился, работает ровно и без сбоев, тогда свечи накала полностью работоспособны. В противном случае необходимо провести повторную диагностику дизельного ДВС для поиска потенциальной неисправности.

Советы по правильной замене свечей

Напоследок дадим вам несколько полезных советов, которые не только помогут вам правильно поменять свечи зажигания или накала, но и позволят избежать различных неприятностей.

  1. Проследите за тем, чтобы нагар или грязь около колодцев ни в коем случае не попадали в камеру сгорания. Для этого удалите пыль и грязь еще до удаления старых свечей. Если это случилось, можно воспользоваться компрессором, чтобы выдуть грязь оттуда. Или на бензиновом двигателе можно попробовать запустить мотор без свечи, вследствие чего поршень сам выбросит топливную смесь с грязью в подкапотное пространство.
  2. Для замены свечей (особенно это актуально для свечей зажигания) пользуйтесь специальным свечным ключом (или хотя бы головкой). Дело в том, что эти приспособления не только облегчают работу, но и плотно держат непосредственно свечу, не давая ей упасть в подкапотное пространство. Как правило, свечной ключ при покупке машины идет в наборе. Если у вас его нет, то купите в автомагазине, он недорого стоит.
  3. Лучше всего менять свечи (как откручивать, так и закручивать) на холодном, а не на горячем двигателе. Это связано с тем, что теплая резьба больше подвержена деформации.
  4. Независимо от того, сколько свечей вышло из строя, менять нужно сразу все. Причина — они имеют приблизительно одинаковый ресурс работы. И если приходит в негодность одна, значит скоро это случится и с остальными.
  5. Для удобства замены свечей накала их рекомендуется раз в полгода выкручивать и вкручивать обратно, чтобы избежать прикипания. В противном случае, при замене из-за хрупкости этой запчасти они могут сломаться прямо в свечном колодце.
  6. За 3 дня до замены свечей накала рекомендуется отмачивать их проникающей смазкой по 2-3 раза на день.

При установке или замене свечей нужно выбрать правильный момент затяжки. Если момент затяжки будет сильно большой, свеча может повредиться, а слишком низкий момент затяжки станет причиной плохого теплоотвода и уплотнения. Большинство производителей указывает на упаковке конкретные значения крутящего момента. Приведем для вас таблицу от известного производителя DENSO, на которую вы можете ориентироваться:

Размер резьбы Рекомендуемый момент Рекомендуемое число оборотов
Новая свеча Использованная свеча
Прокладка М8, Тип Y 9…10 Н·м ±1 обор. ±1/12 обор.
М10, Тип U, N 10…15 Н·м ±2/3 обор. ±1/12 обор.
М10, Прокладка из нержавеющей стали 10…15 Н·м ±3/4 обор. ±1/12 обор.
М12, Тип SXU, X, XE, XU, ZXE, ZXU 15…20 Н·м ±1/3 обор. ±1/12 обор.
М14, Тип FK, J, K, KJ, P, PK, PKJ, PQ, Q, QJ, QL, S, SF, SK, SKJ, SV, SVK, VK, VKJ, W, ZT 20…25 Н·м ±1/2 обор. ±1/12 обор.
М14, Прокладка из нержавеющей стали 20…25 Н·м ±2/3 обор. ±1/12 обор.
М18, Тип L, M, MA, MW 30…40 Н·м ±1/4 обор. ±1/12 обор.
Коническое гнездо М14, Тип PT, PTJ, T 20…30 Н·м ±1/16 обор. ±1/16 обор.
М18, Тип MA 30…40 Н·м ±1/4 обор. ±1/12 обор.

Мечик для чистки свечного колодца

Еще один совет. В автомагазинах вы можете найти «Набор для ремонта свечных колодцев». Среди прочих инструментов в него входит мечик. Даже если резьба под свечку нормальная, все же рекомендуем вам пройтись этим инструментом по ней. Это нужно для того, чтобы очистить грязь и накал в резьбе. При этом смажьте мечик смазкой (например, графитовой) для того, чтобы мусор цеплялся именно к ней. Операцию проводите в несколько этапов. Например, один поворот, очистка инструмента, два поворота — аналогично. Главное, не спешить, а выполнять очистку качественно.

Желательно, но необязательно, мазать резьбу свечей смазкой, способной выдерживать значительные температурные режимы. Например, для этого можно использовать специальные смазки.

Иногда возникают ситуации, когда после замены свечей двигатель начинает «троить» или вовсе не заводится. Тут возможны разные варианты. В частности:

  • новая или отремонтированная свеча повреждена;
  • при установке вы нарушили целостность электропроводки (возможно, клеммы);
  • плохой контакт между клеммой и свечой;
  • при одновременной замене нескольких свечей вы перепутали местами контактные провода;
  • неверно выбрали момент затяжки свечи.

В любом случае вам необходимо повторить процедуру по демонтажу проблемной свечи, после чего проверить ее и выполнить ревизию.

Итоги

Замена свечей зажигания и накала — несложная процедура, которая доступна любому, даже начинающему, автолюбителю. Для этого нужно минимум инструментов и опыта. Так вы сможете сэкономить, ведь цена на замену свечей на СТО немаленькая. Гораздо важнее в данной ситуации, вовремя выявлять неполадки и проводить ревизию или замену свечей. Соблюдайте график замены, рекомендуемый производителем вашего автомобиля. Также для продления срока службы пользуйтесь качественным топливом и заливайте хорошее масло.

Что нужно знать перед началом работ

Как самому заменить свечи накала на дизельном моторе

Острая необходимость замены свечей накаливания своими руками может возникнуть в холодное время года, так как свечи повышают температуру внутри цилиндра для эффективного самовоспламенения смеси солярки и сжатого воздуха в момент прогрева ДВС. При выходе из строя более одной свечи дизель зимой уже не заводится. Также калильные свечи влияют на эффективность распыла топлива в цилиндрах.

Для самостоятельной замены необходимо иметь минимальный набор подручного инструмента: гаечный ключ, торцевой ключ-трещетку и отвертку. Полный набор подразумевает наличие перчаток, гаечные и торцевые ключи (которые имеют удлинители и замки-трещотки), развертку и плоскогубцы. Также понадобится немного графитовой и высокотемпературной смазки.

Стоит добавить, что свечи накала достаточно хрупкие

В процессе замены их можно сломать в результате неосторожной работы с ключами. Поломка свечи внутри свечного колодца приведет к тому, что возникнет необходимость высверливания остатков контактного стержня при помощи сверла и дрели

Также могут потребоваться дополнительные инструменты для восстановления поврежденной резьбы.

В отдельных источниках рекомендуется менять свечи накаливания дизельного двигателя на прогретом моторе. Это объясняется тем, что резьба в блоке цилиндров может оказаться более хрупкой сравнительно с корпусом свечи. Благодаря температурному расширению свечи на разогретом дизеле должны выкручиваться легче. Другие руководства рекомендуют осуществлять замену на холодном моторе. Перед началом работ в обязательном порядке ознакомьтесь с инструкциями касательно замены калильных свечей на конкретном дизельном двигателе.

Популярные статьи  Трансмиссионное масло: можно ли смешивать продукты разных производителей

Принцип работы и устройство

Свеча в цилиндре устанавливается максимально близко к зоне впрыска в него распылённого топлива. Дизели могут иметь разную конструкцию, с вихревыми или предварительными форкамерами, камерой сгорания в поршне, многократным впрыском за один цикл.

В любом случаен топливо надо воспламенить как можно быстрее при его появлении в сжатом воздухе. От этого зависит экономичность двигателя и чистота сгорания.

Как самому заменить свечи накала на дизельном моторе

Начальный разогрев свечей идёт на максимально допустимой мощности. Водитель не должен тратить время на ожидание. После погасания индикаторной лампочки проходит ещё некоторое время, и температура выйдет на предел.

Двигатель запускается, но свечи не отключаются ещё некоторое время, просто понижается подаваемая на них мощность. Это достигается либо характеристиками спиралей, либо управляющим устройством.

Самые простые свечи медленно набирают температуру за время, измеряемое десятками секунд. Лучшие современные способны за время менее 2 секунд выйти на режим максимальной температуры, а затем самостоятельно её сбросить. Этому способствует применение керамических проводящих стержней вместо спиралей, а также уменьшение размеров наконечника.

Разновидности

Конструктивные особенности стержня из керамики Различают такие типы свечных изделий:

  • закрытого типа, при этом спираль может быть открыта либо размещена внутри защитного кожуха;
  • открытого типа.

В первом варианте нагревательный элемент помещен в свечной корпус, заполненный специальным порошком, проводящий тепло. Разделяют изделия со спиралью, выполненной из металла либо из керамики.

Основным достоинством керамических изделий есть достижение максимальной температуры прогрева за очень короткий период. При этом обеспечивается лучший пуск автодвигателя без прогрева, снижается количество токсичных газов выхлопа, возрастает срок службы свечных элементов и движка. Срок службы свечи увличивается, та как помещенный в кожух нагревательный элемент не окисляется, плюс он защищен от механических воздействий.

Калильные изделия открытого типа располагаются в камере сгорания, для их эффективной работы топливная смесь должна поступать на раскаленную часть стержня.

По времени достижения рабочей температуры калильные свечи разделены таким образом:

  • обычные, прогрев изделия происходит менее 1 мин;
  • быстродействующие, нужная температура достигается в течение 10 сек.;
  • саморегулируемые, их прогрев происходит за 5 сек.

В последнем варианте скорость прогрева достигается благодаря присутствию двух свечных спиралей. Такие изделия очень эффективны в работе и имеют длительный эксплуатационный период, что позволяет им вытеснять с прилавков авторынка первые два вида свечей.

Нормальная работа

Подогрев воздуха — одна из отличительных черт дизельного двигателя. Подавляющее большинство автомобилей имеют однополюсные («масса» — кузов) штыревые вилки для каждого цилиндра. Эти модели потребляют 5-18 ампер, а биполярные нагреватели на 1,7 В могут потреблять до 50 ампер. Только в некоторых моделях ICE воздух нагревается одним нагревателем, вкрученным во впускной коллектор.

При проверке свечей накаливания необходимо знать их нормальное время прогрева.

  • Обычные свечи накаливания — для достижения рабочей температуры требуется до 60 секунд.
  • Свечи быстрого накаливания — до 10 секунд. Специальная конструкция нагревательного элемента обеспечивает более быстрый нагрев.

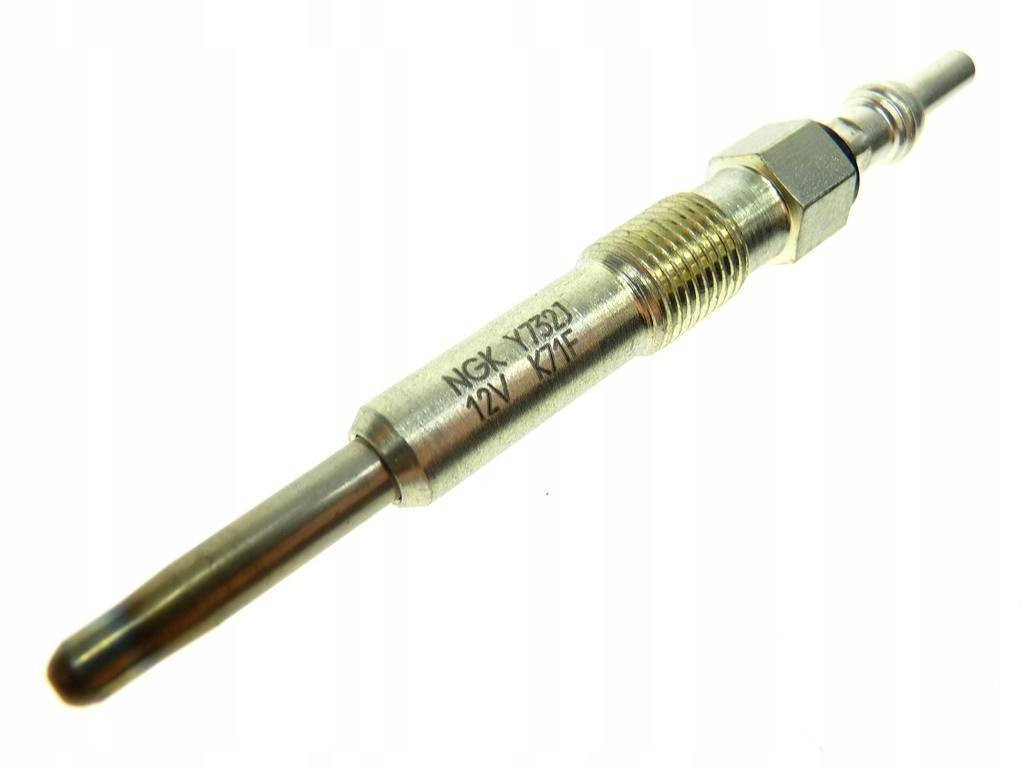

  • Саморегулирование свечей накаливания за 5 секунд. Конструкция состоит из двух последовательно соединенных катушек, одна из которых обеспечивает быстрый нагрев, а другая регулирует и поддерживает температуру. Даже после выключения фазы основного предварительного нагрева нагревательный элемент продолжает работать в течение примерно 3 минут при высокой температуре (повторный нагрев) для улучшения сгорания THA.

Камера сгорания покрывает лишь небольшую площадь около конца стержня, поэтому именно здесь степень нагрева наиболее важна.

Признаки неисправности свечей накала

Косвенные признаки присутствия неисправности:

  1. При запуске из выхлопной идет дым бело-сизого цвета. Это говорит о том, что топливо поступает, но не воспламеняется.
  2. Неровная работа холодного двигателя на холостых. Шумную и жесткую работу мотора можно будет заметить по трясущимся пластиковым деталям салона за счет того, что смесь в каком-то цилиндре поздно воспламеняется из-за отсутствия подогрева.
  3. Тяжелый запуск дизеля на холодную. Приходится делать несколько повторов раскручивания стартером двигателя.

Явными признаками негодной свечи накаливания будут:

  1. Частичное разрушение наконечника.
  2. Толстый слой нагара на наконечнике возле корпуса.
  3. Вздутие калильной трубки (происходит вследствие превышения подачи напряжения).

Как проверять?

В зависимости от модели и возраста автомобиля, есть разные принципы работы системы подогрева дизельных двигателей:

  • У старых машин свечи накаливания, как правило, включаются практически при каждом запуске мотора.
  • Современные автомобили могут успешно заводиться и без включения свечей накала при плюсовых температурах.

Поэтому, прежде чем приступать к диагностике системы предпускового подогрева дизеля, нужно узнать при каком температурном режиме происходит нагрев камеры сгорания. А также, какого вида свеча, поскольку они делятся на две группы: стержневые (нагревательный элемент выполнен из тугоплавкой металлической спирали) и керамические (нагреватель – керамический порошок).

Для проверки свечей дизеля Форд, Фольксваген, Мерседес или другого авто, можно воспользоваться несколькими способами, причем, в зависимости от того выкручены они или на двигателе, принцип будет один и тот же. Проверка работоспособности может осуществляться с помощью:

  • Аккумулятора. На скорость и качество накаливания;
  • Тестера. Проверив обрыв обмотки разогрева или ее сопротивление;
  • Лампочки (12V). Простейший тест на обрыв нагревательного элемента;
  • Искрообразования (может применяться только в старых дизелях, поскольку для новых опасен выходом из строя ЭБУ);
  • Визуального осмотра.

Простейшая диагностика свечей накала состоит в проверке их электрической проводимости. Спираль должна проводить ток, ее сопротивление в холодном состоянии в пределах 0,6–4,0 Ома. Если к свечам есть доступ, «прозвонить» их можно самостоятельно: не всякий бытовой тестер способен измерить столь невысокое сопротивление, но любой прибор покажет наличие обрыва нагревателя (сопротивление равно бесконечности).

При наличии бесконтактного (индукционного) амперметра можно обойтись без снятия свечи с двигателя. Но нередко необходим осмотр рабочей части, на которой могут быть заметны признаки перегрева – оплавление, деформация наконечника вплоть до его разрушения.

В некоторых случаях, в частности при отказе сразу всех свечей, может понадобиться проверка электрооборудования автомобиля. А именно – реле управления свечами и его цепей.

Мы опишем все способы проверки свечей накаливания дизеля. Выбор каждого из них зависит от навыков, наличия приборов, инструмента и свободного времени. Но в идеале, нужно применить все вместе, плюс визуальный осмотр.

Как самому заменить свечи накала на дизельном моторе

Особенности проверки реле свечей

Многих автолюбителей интересует один важный момент: как проверить реле накала свечей на дизеле? Вопрос интересный и требует заслуженного внимания.

Обычно такое устройство срабатывает после каждого запуска двигателя. При этом можно услышать хорошо различимый щелчок – так оно включается. При отсутствии звуков стоит задуматься о проведении диагностики этого элемента. Однако его стоит сначала найти.

Выглядит такое устройство как коробочка, которая крепится к кузову автомобиля. Область ее фиксации принято называть массой. Чтобы найти реле, достаточно проследовать за проводками, идущими от свечей накала.

Каждое такое устройство имеет несколько пар контактов. У однокомпонентных реле их 4, а у двухкомпонентных – 8. Два из них отводятся от обмотки катушки, а остальные – это управляющие, которые при получении сигнала замыкаются.

Так как проверить реле накала свечей на дизеле? В каждом автомобиле контакты обозначаются по-своему, но в большинстве случаев нумеруются как 85 и 86, а управляющие – 87, 30. Для проверки можно воспользоваться лампочкой, которая соединяется с контактами обмотки, после чего на реле подается напряжение. Исправность устройства подтвердится свечением лампы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
