Трансмиссионная жидкость для АКПП: что нужно знать

Особенности и способы полной замены масла в АКПП аппаратом

1. Важные нюансы

Многие предпочитают менять смазку в коробке на специальном аппарате. Какие особенности у этой процедуры, которую можно выполнить на любом авто?

Прежде всего, отметим, что смазочный материал в АКПП находится в поддоне и в гидросистеме. При этом масло расположено в разных плоскостях, а также в гидротрансформаторе, объем которого достаточно большой. Когда аппарат подключают к коробке, она начинает выкачивать из себя загрязненную смазку, которая сливается в специальный резервуар в аппарате. Параллельно с этим происходит закачивание нового масла в АКПП.

Важно осознавать, что в коробке-автомате при проведении такой процедуры новое масло не замещает старое: при попадании в гидросистему они смешиваются. Одновременно с этим старая трансмиссионная жидкость непрерывно сливается, а новая поступает.. Таким образом происходит следующее:

Таким образом происходит следующее:

• удаляется загрязненное масло;
• затем сливается старое, смешанное с новым;
• на последнем этапе удаляется новая смазка с остатками старой.

Вы сможете увидеть это самостоятельно, поскольку у аппарата есть прозрачное окошко либо трубки, через которые видно, какого цвета сливается жидкость.

Если знать эти особенности, станет ясно, что отсутствует четкая граница, когда будет удалено старое масло полностью. Поэтому, если объем вашей АКПП – 7-8 л, потребуется 10-12 л, чтобы выполнить полную замену масла с помощью аппарата.

Принцип действий следующий: чем больше вы зальете новой смазки, тем чище будет масло в коробке.

Точно сказать, сколько потребуется трансмиссионной жидкости, не получится. Можно ориентироваться только на усредненное значение. Однако объем масла, который заливают в коробку-автомат вашей модели авто, может отличаться в зависимости от выбранного автосервиса.

Сколько стоит полная замена масла в АКПП? Цена зависит от того, сколько смазки вы купите. Понятно, что будет лучше, если приобрести не 12, а 15 л, поскольку через систему в этом случае пройдет больше новой трансмиссионной жидкости. Это значит, что шлам и труха вымоются из каналов. Чем дольше выполняется промывка, тем чище будет залитое масло.

Таким образом, если купить 12 л для замены, это количество смазки механик зальет в аппарат. Как только масло закончится, процедура замены завершится, а значит, в коробке-автомате останется лишь 7-8 л.

Если же вы приобретете 15 л, промывка будет происходить дольше, а залитое масло в коробке будет чистым.

2. Существует несколько способов полной замены масла в АКПП на аппарате.

Стандартный алгоритм:

• удаляем загрязненную смазку;
• снимаем поддон;
• устанавливаем новый фильтр;
• прикручиваем поддон обратно;

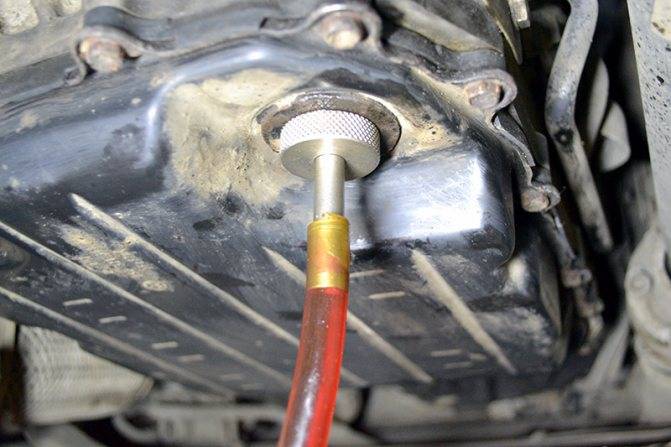

• заливаем масло до минимального уровня, подсоединяем аппарат;
• происходит смешивание старого и нового масла, загрязненная смазка вымывается.

Максимально эффективный алгоритм действий:

• заливаем специальный промывочный состав для коробок-автоматов;
• АКПП работает на промывке;
• удаляем загрязненную смазку;
• подсоединяем аппарат;
• выполняем замену, после которой в поддоне будет полностью новая смазка, однако фильтр старый, в нем скопились все загрязнения после промывки (в вышеописанном случае через фильтр проходит старое масло во время промывки);
• удаляем масло из поддона, его можно сохранить, поскольку оно уже чистое;
• убираем поддон, устанавливаем новый фильтр, прикручиваем поддон обратно;
• добавляем оставшиеся 4 л смазки в поддон.

С помощью такого метода получится полностью промыть коробку, залить чистое масло и установить новый фильтр. Конечно, в этом случае потребуется около 15-16 л смазки, покупать которые придется каждые 60 000 километров пробега. Однако так вам удастся сохранить АКПП в идеальном состоянии.

Когда замена будет завершена, следует выставить уровень масла. Его нужно проверять, когда коробка прогрета, а смазка горячая. Непосредственно после замены трансмиссионная жидкость будет слишком низкой температуры.

3

Обратите внимание. Если вы решили сделать полную замену масла в АКПП через аппарат на СТО, механики должны выполнить 2 важных действия:

Если вы решили сделать полную замену масла в АКПП через аппарат на СТО, механики должны выполнить 2 важных действия:

• отрегулировать давление подающегося нового масла из аппарата в «автомат», оно должно равняться рабочему давлению в коробке;
• при проведении промывки автомеханик должен на работающем моторе подвигать рычаг в разные положения, это необходимо, чтобы прогнать каналы не только в режиме N, но и на D и R.

Типы трансмиссионных масел ATF

После того, как мы ознакомились с тем, что такое масло ATF, изучим всевозможные спецификации жидкости. Самая первая из них, как уже было отмечено выше, увидела свет в 1949 году благодаря стараниям General Motors. Общепринятое название смеси – ATF-A, которую применяли на всех транспортных средствах, оснащенных «автоматикой». В 1957 году спецификацию пересмотрели и таким образом возникла Type A Suffix A. Так, существуют такие основные типы ATF:

Mercon – введена компанией Ford в 80-х годах прошлого века. Они максимально приближаются к другим спецификациям и могут быть с ними совместимы

Основные отличия между разновидностями от компаний GM и Ford заключаются в том, что первая обращает большее внимание на плавность переключения, а вторая – на скорость;

Dexron – выпускалась GM, начиная с 1968 года. Поскольку при изготовлении использовался жир китов, производство пришлось приостановить

Причиной этого также послужили слабые технические характеристики, ведь масло демонстрировало плохую переносимость высоких температур. В 1972 появляется Dexron ІІС, где основой послужило масло жожоба, которое впоследствии провоцировало коррозию некоторых деталей. Следующее масло, которое оснастили присадками, подавляющими развитие ржавчины, обрело приставку IID. Жидкость с индексом IIE выпускалась вплоть до 1993 года. Ее отличительная черта – наличие добавок, которые снижали гигроскопичную избыточность. Инновационным стал выход типа Dexron III (1993). Новинка сохраняла свои жидкие свойства даже при очень низких температурах, также улучшились фрикционные характеристики. В 2005 возникло новое поколение с приставкой «VI». Разрабатывалось трансмиссионное масло ATF для применения на новой коробке передач с двойным сцеплением, которая являлась 6-диапазонной. Смесь имеет более продолжительный срок службы, а также сниженную степень кинематической вязкости. Последний параметр позволяет повысить топливную экономичность;

Alison C-4 – разработана General Motors специально для заливки в крупногабаритные транспортные средства – внедорожную технику и грузовики.

На изображение слева находится чистая жидкость ATF, а справа после истечения срока использования.

Таблица теста трансмиссионных масел

Марка жидкости	Motul Multi ATF	Mobil Multi-Vehicle ARF	Shell Multi-Vegicle ATF	NGN	Castrol	Totachi	Mitasu	Chevron
Зубчатое зацепление акпп
Коэффициент трения
— средний — в конце испытаний	0,089 0,090	0,091 0,090	0,093 0,091	0,087 0,086	0,090 0,088	0,090 0,089	0,091 0,090	0,092 0,092
Износ образца
— подвижный — закрепленный — суммарный	0,5 0,9 1,4	0,1 0,9 1,0	1,2 0,1 1,3	1,7 1,6 3,3	1,0 0,5 1,5	0,5 4,4 4,9	0,8 3,1 3,9	1,6 2,0 3,6
Температура
— средняя — в конце	39,1 38,6	46,8 49,0	45,1 47,9	39,6 43,5	47,4 50,1	38,6 40,8	40,4 39,8	40,3 46,0
Тест на подшипнике
Коэффициент трения масла
— средний — в конце испытаний	0,0142 0,0057	0,0135 0,0103	0,0168 0,0183	0,0178 0,0229	0,0155 0,0057	0,0147 0,0160	0,0242 0,0206	0,0171 0,0138
Износ образца
— подвижный — закрепленный — суммарный	0,3 0,2 0,5	0,9 1,0 1,9	2,0 0,5 2,5	1,1 1,4 2,5	0,7 0,2 0,9	0,4 0,2 0,6	3,0 7,0 10,0	1,3 8,9 10,2
Температура
— средняя — в конце испытаний	30,6 31,9	32,2 33,6	34,2 35,7	31,7 33,1	32,7 34,6	31,3 33,2	32,0 33,5	34,0 35,3
Низкотемпературные свойства
Кинематическая вязкость масла при температуре
-30c -20с -10с 0	1808 781 380 205	1819 780 378 202	2004 852 410 218	1888 800 384 204	3094 1186 525 262	2312 929 427 220	2703 1061 478 242	2785 1091 492 248
Температура при которой вязкость масла достигает 5000 сСт
температура	-40	-40	-39	-40	-34	-37	-36	-35
Индекс вязкости масла
индекс	194	195	194	191	167	176	171	172
Температура замерзания масла
температура	-48	-48	-48	-47	-46	-44	-43	-46
Кинематическая вязкость при рабочих температурах
Кинематическая вязкость при температуре
40с 100с 120с 150с	34,46 7,59 5,40 3,55	33,75 7,41 5,27 3,46	35,64 7,70 5,49 3,57	33,45 7,28 5,17 3,39	36,64 7,25 5,07 3,27	33,32 6,95 4,90 3,20	35,16 7,13 5,01 3,24	36,01 7,27 5,10 3,30
Кинематическая вязкость в рабочей зоне с разогревом
значение	5,48	4,92	5,16	5,09	4,87	4,33	4,91	4,90

Автозона54 рекомендует масло для автоматической коробки передач от производителей:

• Motul Multi ATF
• Mobil Multi-Vehicle ARF
• Shell Multi-Vegicle ATF

Замена и её периодичность, подбор ATF

Ещё совсем недавно многие производители АКПП заявляли, что масляная жидкость залита внутрь этих сложных механизмов на весь срок эксплуатации. Эти утверждения базировались на том, что больше 5 лет автомобилисты развитых стран свои автомашины не эксплуатируют. Затем либо по дешёвке продают, либо вообще отправляют на свалку. Такой период трансмиссионная жидкость с трудом, но выдержит.

Сейчас изменение сервисной политики возвращается к своему нормальному состоянию. То есть предусматривается замена. Свежее масло заливать в автоматическую коробку необходимо после 50–60 тысяч км пробега. При тяжёлых условиях эксплуатации замену следует производить через 30 тысяч. Кстати, езда по российским дорогам и пробки – как раз тяжёлые условия для АКПП.

Подбор масла – относительно несложная процедура. Каждый изготовитель указывает, каким продуктом пользоваться. Широко используется классификатор от General Motors – это масла Dexron II (C, D, E), Dexron III, IV, VI. Так, бюджетные минеральные смазки отвечают спецификации Dexron II D, а их более продвинутые синтетические собраться – Dexron II Е. Тем не менее эти два стандарта взаимозаменяемы. Чего не скажешь об уровне Dexron III – смазки этого класса имеют более низкий коэффициент трения. Некоторые производители, например Honda, разрешают использовать для своих АКПП только синтетическое масло Honda Genuine ATF DW1. До него эксплуатировалась марка Honda ATF Z1.

Обновлять смазывающую смесь можно двумя способами – полной или частичной заменой. Наиболее распространена частичная, при которой обновляется примерно 30–40% жидкости, через каждые 30 тысяч км проезда. Остальная остаётся в гидротрансформаторе. Чтобы слить смазку таким простым способом, нужно дать отстоять машине пару суток над смотровой ямой. Тогда ТМ сольётся полностью, так как стечёт из гидротрансформатора. Но такую процедуру нужно делать только летом, чтобы ATF не загустела. Ведь мотор запускать в этом случае нельзя.

Есть ещё один вариант частичной замены – от 3 до 4 раз подряд с интервалом 200–300 километров. Это обойдётся дороговато, зато можно быть уверенным, что вся жидкость освежилась. Тем более есть автоматы, которые не допускают использование специального оборудования, позволяющего проводить полную смену масла. К ним, например, относятся автоматические коробки всё той же Honda.

Каким критериям должно соответствовать хорошее масло?

1. Противозадирные и противоизносные свойства.
2. Антиокислительная стабильность.
3. Вязкостные и температурные характеристики должны быть оптимальными.

Что касается цвета трансмиссионного вещества: существует целый диапазон цветов. От светло желтого, до розового. Отличие таких жидкостей заключается в добавлении красителей. Это делается, чтобы можно было отличить трансмиссионное оно или предназначено для другой механизированной части автомобиля. После заливки в коробку масла, оно может поменять цвет – стать прозрачно-коричневым, то есть «рабочим». Горелое масло приобретает темно-коричневый или чёрный цвет.

Помните, наилучшей жидкостью для автоматической коробки передач является рекомендованная официальным производителем автомобиля. Именно этот тип, нефтепродукта обладает оптимальным набором свойств и характеристик, необходимых для гарантии стабильной работы трансмиссии.

Смешивание масел АКПП разных типов при их замене

Автовладельцам, независимо от модели машины и типа автоматической трансмиссии, лучше избежать смешивания разных масел. В составе смазочных материалов используются красители, которые позволяют идентифицировать производителя жидкости. Добавление красителя никак не влияет на технические свойства и характеристики продукта. Если вы не можете точно определить, какая смазка залита в коробку передач, желательно полностью поменять смазочный материал в системе. В случае ремонта затраты на замену тех или иных конструктивных элементов трансмиссионного агрегата будут выше, чем стоимость замены жидкости.

Разные масла имеют различные основы и присадки в своем составе. При их смешивании в жидкости начнется химическая реакция, которая приведет к ухудшению эксплуатационных свойств и образованию осадка. Отложения забьют каналы масляной системы, что приведет к проблемам в работе коробки передач. Единственный вариант, когда допускается смешивание смазочных материалов разных составов — если произошла утечка жидкости. А до гаража или ближайшего СТО вы можете не доехать. При отсутствии смазки в системе агрегат начнет испытывать масляное «голодание», что приведет к его полному выходу из строя.

Пользователь AkerMehanik в своем ролике рассказал обо всех нюансах замены масла в коробке передач автомат.

Последствия смешивания масел разных типов

Что может произойти, если вы смешаете расходные материалы с разными составами и не промоете после этого коробку передач:

1. Возникнут сложности при переключении режимов. В некоторых случаях смазка теряет свои свойства и селектор коробки не может переключиться в определенное положение.
2. Появятся толчки, пинки и рывки при переключении скоростей.
3. При работе коробки передач вы услышите шум, вибрации и скрежет. Наличие этих признаков говорит о неисправностях в работе КПП.
4. Коробка будет быстрее прогреваться. Это обусловлено тем, что смазочный материал при смешивании масел разных составов теряет вязкостные характеристики. Жидкости требуется больше времени, чтобы разойтись и нормально циркулировать по всем каналам масляной системы.
5. В конечном счете может выйти из строя коробка передач.

Что делать, если смешал масла разных составов?

Единственным вариантом будет замена смазочного вещества с полной промывкой трансмиссии. Для выполнения задачи потребуется свежее масло, а также специальное промывочное средство. Процедура очистки может выглядеть по-разному в зависимости от конструктивных особенностей автомобиля. Рассмотрим универсальный вариант.

Как заменить масло и промыть коробку:

1. Заведите двигатель и прогрейте его до рабочей температуры. Нужно, чтобы нагрелась трансмиссионная жидкость. Это позволит стать ей менее вязкой и полностью выйти из системы. Также рекомендуем включить по очереди все режимы работы трансмиссии, остановившись в каждом положении на несколько секунд.
2. Найдите под днищем авто пробку сливного отверстия. Под нее подставьте емкость, в которую будет сливаться отработанная смазка. Открутите пробку гаечным ключом или руками, в зависимости от ее конструкции.
3. Подождите, пока из системы сольется все масло.
4. Закрутите пробку сливного отверстия. Найдите крышку заливной горловины. В некоторых автомобилях, в которых не предусмотрена замена смазки в трансмиссии, этой крышки нет. Тогда заливать смазку придется через отверстие для контроля уровня. Для залива потребуется шприц с подключенным шлангом, конец которого устанавливается в отверстие. Даже если производитель не предусматривает замену масла в КПП и заливает смазку на весь срок службы авто, это не значит, что ее не надо менять.
5. Залейте промывочное масло в коробку передач. Объем заливаемой жидкости должен соответствовать количеству смазки, которая вышла из трансмиссии.
6. Заведите двигатель и выполните контрольную поездку, включив все режимы КПП. Перед этим рекомендуем ознакомиться с инструкцией по применению промывочной смазки. В ней указывается, сколько должен проработать агрегат на этом средстве.
7. Слейте смазку из системы. Если в промывочном масле остались отложения и продукты износа, то процедуру очистки следует повторить.
8. После того как из системы начнет выходить чистая промывочная жидкость, в нее можно залить свежее масло. Если КПП оборудована фильтрующим устройством, его также надо поменять. Проследите, чтобы уровень смазки соответствовал норме. После замены первое время коробка может работать более шумно, но вскоре это пройдет.

История появления и принцип действия АКПП

АКПП представляет собой одну из основных составляющих деталей трансмиссии современного авто. Основная задача этого узла – создание равновесия между работающим двигателем и крутящимися колесами. Осуществляется эта работа тонким подбором передаточного числа для каждого режима эксплуатации мотора. Главным отличием АКПП от механики служит полностью автоматическое функционирование, не требующее вмешательства водителя.

Первый прообраз АКПП появился на заводе Генри Форда в 20-х годах прошлого века. Он отличался от современных агрегатов, однако зачатки современных автоматов в них уже присутствовали. Более усовершенствованные агрегаты стали производить спустя одно десятилетие – . Они эксплуатировались по принципу сервопривода, который является механической коробкой с автокоррекцией состояние через отрицательную обратную связь.

В концу 30-х годов организация «Крайслер» представила инновационную разработку, в которой присутствовала гидромуфта и гидротрансформатор. Этот автомат стал прорывом в автомобилестроении.

Более-менее похожая на современную АКПП была разработана в начале 50-х годов американскими инженерами. Она состояла из 3 частей:

• электронной;
• гидравлической;
• механической.

Разработку стали активно использовать только в 80-е годы, в период бурного прогресса микропроцессорных технологий.

Принцип работы автомата сводится к автоматизации переключения передач. Прежде чем подробно рассмотреть устройство и особенности функционирования АКПП, стоит выделить их разновидности:

• вариатор;
• роботизированная КПП;
• АКПП, оснащенная гидротрансформатором – она считается типовым автоматом.

Работает конструкция благодаря тесному взаимодействию электроники, механической части и гидравлики. Эти элементы представлены такими деталями:

Гидротрансформатор, который принимает крутящий момент от двигателя и передает его на вал.

• Коробка переключения передач, принимающая усилие от гидротрансформатора и приводящая колеса в движение через редуктор.
• Устройства контроля, которые регулируют головное управление узлом и отвечают за механику работы коробки.

Роль водителя в АКПП возлагается на устройства управления. Поскольку автомат сложнее механической коробки, масло для него подбирают более тщательно.

Почему «ATF» стоит так дорого

А действительно, почему литр может доходить до цены в 700 – 800 рублей, а в автомат зачастую нужно около 8 – 10 литров? Но как вы поняли сверху, это самая технологичная жидкость, причем она с каждым годом эволюционирует.

Она намного совершеннее, чем моторное масло, и уж тем более чем обычное трансмиссионное, отсюда такие цены. Однако опять же повторюсь, работает она в агрессивной среде и достаточно долгий промежуток времени, 60 – 70000 километров.

Вот такое вот оно ATF масло, думаю, статья вам понравилась. Читайте наш АВТОБЛОГ, подписываетесь на обновления.

Похожие новости

• Фрикционы АКПП. Что это такое, как они работают и почему горят?
• Двойное сцепление. Что это такое, основной принцип работы. Плюс …
• Вариатор (вариаторная коробка передач): что это такое, принцип р…

Как правильно смешивать жидкости разных типов

Сложный состав масел АТФ при смешении может давать непредсказуемую реакцию, в результате которой время переключения передач увеличится, появятся толчки и удары. Давление в системе упадёт, а расход топлива вырастет.

Чтобы перейти на новую жидкость, нужно учесть следующие моменты:

1. Нельзя смешивать синтетические и минеральные масла, иначе выпадет осадок примесей на поверхности трущихся деталей, что приводит к их износу. Кроме того, жидкость может вспениться, ухудшится теплоотвод и антикоррозионные свойства.
2. Допустимо доливать в АКПП жидкости позднего стандарта. Например, если залита ATF type Dexron II, то разрешается добавить ATF type Dexron III.
3. Не все жидкости взаимозаменяемы. Например, Toyota ATF WS не совместима с Dexron и ATF Type T-IV.
4. В старых автоматах уплотнители могут потечь, если залить масло с хорошей текучестью при отрицательных температурах.

Чем ATF отличается от других трансмиссионных масел

Все масла, такие как: моторные, редукторные, трансмиссионные и предназначенные для гидравлического усилителя, имеют некоторые схожие свойства. Они смазывают рабочие детали с целью увеличения трения рабочих (трущихся) поверхностей. Визуально их трудно определить. Часто возникают ошибки и/или по незнанию в автомат могут налить моторное масло, а в гидроусилитель тормозную жидкость. Automatic Transmission Fluid в корне отличается от других продуктов:

В зависимости от условий эксплуатации и других факторов при постоянной работе в негативной среде рабочий срок выше других видов смазки.

Выводы

Выводы по статье вкратце.

Помимо «стандартных» масляных функций (снижение износа, уменьшение трения, предотвращение задиров, антикоррозионные свойства, антиокислительная, термическая стабильность, деэмульгирующие свойства, отвод тепла) жидкость АКПП имеет и специфические: увеличение трения в зоне соприкосновения фрикционов механизма сцепления и гидравлическое управление переключением различных режимов работы автомата.

Типы коробок-автоматов определяют и типы жидкостей АКПП. В коробку-робот и робот с двойным сцеплением (DSG и другие однотипные) заливается обычное трансмиссионное масло, разве что сугубо синтетика и в самом жидком своём варианте. Если наличествует «мокрое» сцепление, и/или гидравлический блок управления, то уже, как правило, льётся либо что-то с допуском Dexron, либо что-то своё, уникально-брендовое. С гидротрансформаторной коробкой всё просто, Dexron подходящего допуска (2, 3, 6). Для вариаторов, скорее всего понадобится особая «вариаторная» жидкость. Есть относительно универсальные АТФки, подходящие для нескольких типов вариаторов (смотреть по допускам автопроизводителя), либо заливать «родную», если ничего больше не рекомендуется и совпадений по допускам с универсальными CVTF (CVT Fluid) нет.

Какое масло заливать в коробку-автомат: АКПП — агрегат дорогой, поэтому без крайней необходимости не стоит пренебрегать рекомендациями автопроизводителя. Так что стараемся заливать рекомендованную жидкость, если нет, тогда то, что одобрено автопроизводителем в качестве замены, если же и их нет, тогда совпадающие по допускам или превышающие их аналоги. Последним в списке стоят масла с надписью в TDS «соответствует такому-то стандарту», потому что фразы «соответствует» и «имеет одобрение» весьма различаются по смыслу. Если в первом случае это вполне может быть некорректным заявлением масляного производителя, то во втором случае жидкость проверял производитель АКПП и допустил его применение в соответствующих агрегатах.

По самостоятельной замене: в коробки с гидротрансформаторами лучше не соваться, выйдет дороже и дольше. В остальном, смотрим на приспособленность АКПП к замене масла: наличие сливной пробки, съёмного поддона картера, отверстия для контроля уровня. Если кроме дырки для щупа нет ничего, тогда в сервис, поскольку требуется спецоборудование, имитация которого в гаражных условиях скорее всего будет долгой и мучительной. В остальных случаях трезво оцениваем свои способности и при наличии желания/возможностей меняем самостоятельно, ничего в этом сложного нет.
