Обедненная смесь: ошибка P0171

Насколько серьёзна ошибка p0171

Не следует приуменьшать значение проблемы, заключающейся в формировании обеднённой смеси. Наличие в памяти ЭБУ ошибки p0171 заставит блок управления уменьшать подачу топлива, в результате чего двигатель становится менее мощным и быстро перегревается. Если ничего не предпринимать для устранения проблемы, последствия могут оказаться достаточно серьёзными, вплоть до необходимости выполнения капремонта силового агрегата, что с финансовой точки зрения будет весьма обременительным мероприятием.

Да и вам самим вряд ли понравится ездить на машине, которая «тупит», не позволяя продемонстрировать заложенный в неё потенциал мощности.

Переобедненная смесь ваз 2114

Прежде, чем изучать причины бедной смеси на инжекторе, стоит, наверное, разобраться, что значит бедная (в самом понятии), и чем это в принципе грозит автомобилю. Однако знать признаки излишнего обеднения, определять причины (если только это не так и было задумано) и уметь с ними бороться стоит, если в ваших ближайших планах первым пунктом не стоит серьезный ремонт машины или вовсе ее замена.

Причины, кстати, не так разнообразны, и устранить их зачастую довольно несложно. Главное – понять, что происходит с вашим авто, и предпринять меры до того, как оно на вас обидится и напрочь откажется ехать, а ваши нервы придут в полную негодность.

Почему она бедная?

Причины бедной смеси на инжекторе, как уже было сказано, довольно тривиальны. Всякий человек, имеющий движок с инжектором на своем авто, в курсе, что он может регулировать соотношение бензиновые пары – воздух. Однако не каждый задумывается о правильном их балансе. Для людей, не склонных вдаваться в технические подробности, объясняем: нормой считается пропорция в килограмм тех самых паров на 15 кило воздуха.

При ней сохраняется паритет между экономичностью потребления и мощностью мотора. Если вес воздуха сократить до 13 кг, бензина, соответственно, станет больше, движок обретет большую силу, но и расход топлива значительно увеличится.

При обратной ситуации (зачастую допускаемой с полным сознанием того, что делается), когда воздух вводится в количестве 16 кг, мощь падает процентов на 10 в сравнении с обогащенной смесью, зато выигрыш в экономии возрастает на 15-20%. Однако дальнейшее разбавление бензина ведет не только к падению тяги движка, но и к возрастанию расхода: пытаясь вползти на какую-нибудь горку, вы давите газ, сжигая больше топлива, а эффективности – ноль.

Поэтому до 20 кило воздуха на 1 бензина никто инжектор не выставляет. То есть налицо какие-то нелады с самим узлом.

Признаки обеднения

Основным и главным симптомом бедной смеси является глохнущий мотор. Совсем слабая смесь приводит к тому, что движок и вовсе не заводится, а если заводится, то при попытке сдвинуться с места сразу же выдыхается. Просто недостаточно богатая смесь ведет к тому, что машина при езде прыгает, передвигается рывками. Однако такой стиль движения характерен не только при обедненной смеси.

Автомобиль может так себя вести и имея проблемы с какой-нибудь частью зажигания – катушками, свечами, крышкой трамблера, кабелями, угольком или бегунком. Поэтому надо смотреть и на другие, косвенные или менее заметные приметы. Опытные водители рекомендуют следующее.

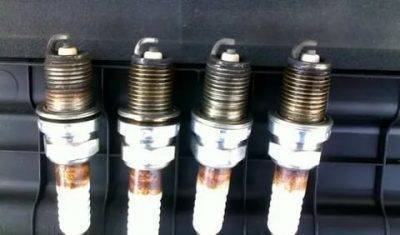

Вывернуть свечи и посмотреть на их цвет

. Если они светло-коричневые – инжектор работает штатно; темные – воздуха недостаточно; светлые – его избыток. Однако нагар не может служить точным признаком – его оттенок не соответствует норме и при неправильно выставленном зажигании, и при ошибках в подборе самих свечей. Подробнее читайте статью «Как проверить свечи зажигания».

Прострелы или хлопки в глушителе. Если смесь обедненная, глушитель издает автоматную очередь без сильной отдачи, при чересчур богатой – отдельные ощутимые взрывы.

По отдельности симптомы могут свидетельствовать о разных огрехах, в совокупности – о неполадках в инжекторе. В идеале, конечно, стоило бы взять в руки газоанализатор, но мало у кого он завалялся на полке в гараже.

Факторы, вызывающие обеднение

Их всего 3, и с каждым разберемся в подробностях.

• Самая распространенная – грязь. Она забивает форсунки и фильтры, в результате чего подача топлива в мотор идет не в полном объеме;
• Посторонний подсос воздуха. Либо появилась трещина в каком-нибудь из шлангов и патрубков, подсоединенных к коллектору, либо он сам разгерметизировался, либо плохо притянуты какие-то соединения;
• Тихо скончался топливный насос. Или еще жив, но работает в четверть силы, то есть менять придется все равно.

Кстати, о грязи

. Если на вашем инжекторе механический впрыск, то она может забить еще и регулятор давления. В результате увеличивается противодействие на плунжер дозировки. Забивают пыль и мусор также дозировочные каналы и фильтры-сетки (это справедливо и для инжекторов с электронно-механическим впрыском).

Каковы бы ни были причины бедной смеси на инжекторе, устранять их нужно сразу – если вы хотите ездить на своем автомобиле, а не бродить вокруг него, когда он остановится, заглохнув в далеком пути.

Возможные причины бедной смеси

Для карбюраторных , инжекторных и дизельных двигателей причины низкого уровня топлива в рабочей смеси могут быть различными.

Карбюраторные двигатели

В карбюраторных двигателях за качество смеси отвечает, в основном, карбюратор. Именно в нем происходит качественное формирование смеси.

Что может быть причиной формирования обедненной смеси:

1. Подсос воздуха во впускной коллектор.

Эта причина является основной и самой распространенной для всех моделей двигателей. Владельцы Жигулей первых моделей знают, что наиболее часто такая проблема возникала в случае подсоса воздуха через прорезиненную прокладку, на которой крепился карбюратор. В таком случае отремонтировать автомобиль можно простым поджатием болтов крепления карбюратора.

Другим источником подсоса воздуха (нештатного проникновения воздуха во внутреннюю область впускного коллектора) может быть износ прокладок крепления коллектора, их растрескивание.

1. Засорение жиклеров карбюратора.

Эта проблема также известна владельцам Жигулей.

1. Неправильная работа поплавка карбюраторной камеры.

Если он настроен на низкий уровень срабатывания, тогда при увеличении нагрузки на двигатель бензин в камере быстро вырабатывается, и двигатель испытывает бензиновый голод.

1. Засорение топливной системы, фильтров очистки топлива.

В этом случае в карбюратор поступает меньшее количество топлива в единицу времени. Это может привести к обеднению смеси на высоких оборотах силового агрегата.

1. Невысокая производительность насоса.

В процессе эксплуатации насос изнашивается, его производительность падает, могут возникать перебои в снабжении топливом двигателя, особенно на повышенной нагрузке.

1. Некорректная установка угла зажигания.

От угла зажигания зависит степень разрежения воздуха в карбюраторном двигателе во время «всасывания» рабочей смеси. Это характерно для карбюраторных движков. Они, в отличие от инжекторных, сами «засасывают» рабочую смесь. Если нарушена компрессия или разряжение будет создаваться не в такт, состав рабочей топливовоздушной смеси может быть обеднен.

В инжекторных и дизельных двигателях к причинам формирования обедненной смеси могут добавляться другие источники.

Инжекторные двигатели

Причины бедной смеси на инжекторе могут быть (в порядке вероятности):

1. Подсос воздуха во впускной коллектор.

1. Уменьшение производительности топливного насоса.

В инжекторных двигателях, как правило, топливные насосы должны обеспечивать давление в рампе не менее 3 Бар, а во многих современных движках на порядок выше. Поэтому такие двигатели особенно чувствительны к параметрам топливного насоса.

1. Неправильная работа регулятора давления в рампе.

Если регулятор давления формирует низкое давления в рампе, количество топлива, проходящего через форсунки, может значительно уменьшаться, что приводит к понижению отношения топливо/воздух.

1. Засорение и износ форсунок.

В этом случае может уменьшаться количество топлива во время впрыска в отдельно взятых цилиндрах.

1. Засорение топливной системы, фильтров.

1. Неправильная работа датчиков кислорода, давления, массового расхода воздуха.

Это может быть причиной неправильного определения качества смеси. Например, датчики работают таким образом, что при правильном отношении топливо/воздух показывают, что смесь обогащенная. Система управления двигателя, полагаясь, что смесь богатая, искусственно ее обедняет. Самое опасное в этом случае, что ошибка P0171 может не диагностироваться, а смесь действительно бедная. Наиболее действенный способ диагностики обедненной смеси – проверка качества нагара на свечах зажигания. Он может иметь коричневато-серый оттенок.

1. Неправильная установка угла зажигания.

В этом случае наряду с основной ошибкой P0171 могут диагностироваться другие неисправности.

Видео — бедная смесь на инжекторе (причины и устранение):

Дизельный двигатель

В дизельных силовых агрегатах причины возникновения ошибки Р0171 приблизительно такие, как в инжекторных. Но на первое место следует поставить ошибку топливного насоса высокого давления. Он имеет повышенный износ, особенно при использовании некачественного топлива. В холодный период эксплуатации автомобиля причиной временного появления ошибки может быть парафинирование топлива при экстремально низких температурах воздуха.

Диагностирование ошибки p0171

Если исходить из того, как диагностируется ошибка p0171 по правилам, то начинать нужно с датчиков, контролирующих работу силового агрегата. Чаще всего данная неисправность возникает, когда неправильные показания в ЭБУ поступают от датчика расхода воздуха вследствие его загрязнения.

Причина этого явления – топливные пары, которые, будучи газом, относительно легко проникают в датчик через дроссельный узел, когда мотор заглушен, но остатки ТВС в системе впрыска ещё имеются. Конденсируясь на датчике и контактной группе, пары бензина образуют слой парафина, который со временем становится всё толще. В результате датчик начинает неверно фиксировать объём воздуха, проходящий через него, отсылая в ЭБУ информацию о недостаточном количестве воздуха.

Чтобы компенсировать диспропорцию, бортовой компьютер посылает сигнал на исполнительные устройства, уменьшая соответствующим образом подачу топлива. Итог – обеднённая смесь, выливающаяся ошибку p0171, хотя в некоторых случаях могут высвечиваться и другие ошибки – с кодами p0100/p0102, непосредственно указывающие на проблемную работу датчика МРВ.

Его демонтаж и очистка – стандартная процедура, обычно решающая проблему. В качестве допустимого средства для очистки можно применять специальный состав, выпускаемый для чистки карбюраторов. Если процедура не помогла, и имеются основания полагать, что виновен именно датчик – его нужно заменить на новый.

Если же датчик массового расхода исправен, следует поискать следы разгерметизации системы впуска на предмет наличия подсоса воздуха. Чаще всего они проявляются в районе узла дроссельной заслонки или в зоне входного воздухопровода. Если здесь никаких дефектов и отклонений не обнаружено, стоит проверить крепление впускного коллектора, проблемными могут оказаться места соединений вакуумных патрубков. Воздух может подсасывать и через прокладки коллектора и корпуса ДЗ.

К тем же результатам может привести растрескивание/порывы шлангов, идущих к системе улавливания паров горючего, заглушек ВК, патрубков вентиляции картера.

Проверке подлежит и выпускная система, поскольку нарушение и её герметичности (например, прогоревшая гофра и дефекты, возникшие в месте установки кислородного датчика) станут причиной нарушения смесеобразования.

Как ни странно, на автомобилях, оснащённых системой рециркуляции выхлопных газов, сбои в работе ДРД также могут вызвать появление ошибки p0171. Впрочем, это можно объяснить тем, что датчик физически устанавливают непосредственно на силовом агрегате, в месте вывода основного патрубка вывода отработанных газов. Неисправность датчика, регулирующего работу рециркуляционного клапана, по системе обратной связи также повлияет и на работу системы смесеобразования.

Неисправный ДРД посылает в ЭБУ сигнал о том, что объём поступающих в систему выхлопных газов ниже нормы. Бортовой компьютер реагирует на это длительным открытием клапана EGR, из-за чего ТВС перенасыщается воздухом и происходит её обеднение.

Все перечисленные выше методы диагностики касались только одной части проблемы – обеднению смеси по причине увеличения объёма воздуха. Но к таким же результатам может привести уменьшение подачи горючего. Поэтому, если на предыдущих этапах никаких неисправностей обнаружено не было, следует проверить работу системы подачи топлива. Её диагностика заключается в следующем:

• проверяется состояние топливных фильтров. Если они забитые, то не в состоянии обеспечить подачу нужного количества горючего и нуждаются в замене;
• если с фильтрами всё в порядке, а проблема осталась, необходимо измерить уровень давления бензина в топливной рампе, после чего проверить работоспособность регулятора давления горючего;
• уменьшение подачи топлива может происходить и из-за неисправности бензонасоса – проверьте его производительность и замените, если она неудовлетворительна;
• наконец, забитые форсунки также будут способствовать возникновению обеднённой смеси, но их диагностику и чистку в случае необходимости проводят на специальном стенде.

Но наиболее информативный метод диагностирования, не требующий к тому же проведения демонтажных работ – это использование автосканера, подключаемого к бортовому компьютеру через интерфейс OBD II. Кроме собственно сканера, потребуется и соответствующее программное обеспечение, рассчитанное на конкретный тип двигателя.

В случае, когда ошибка p0171 появляется нерегулярно, виной тому может оказаться ненадёжное соединение контактов. Чтобы выявить проблемное место, нужно «прозвонить» всю электропроводку, идущую к датчикам, на массу, к контроллеру.

Меняем фильтр для тонкой очистки

Сам процесс замены этого компонента в Лада Калина является весьма простым действием и также включен в регламент технического обслуживания. Наиболее весомым условием является обеспечение доступа под днище авто, туда, где находится сам фильтр, для чего может потребоваться подъемник, эстакада или яма.

Как снять старый фильтр? В качестве инструмента можно вооружиться обычной отверткой. На выполнение данной операции понадобится максимум минут сорок.

Информация! Некоторые модификации «Калины» (к примеру, «1119», «1186», «21126» и «21127») предусматривают крепление корпуса фильтрующего компонента посредством болта, в связи с чем, отвертку смело «меняем» на ключ с размерностью «10».

1. В самом начале нашей «операции» сбрасываем давление, присутствующее в топливном контуре. Для этой цели размыкаем цепь питания насоса. Осуществить это действие можно двумя методами:

• вынимаем предохранитель с номером «F21», располагающийся под крышкой тоннеля поблизости рычага КПП (для извлечения крышки потребуется отвертка с плоским «жалом»);
• отсоединяем разъем самого насоса топливоподачи, который размещен под подушкой заднего посадочного ряда; здесь понадобится открутить 4 винта крышки и после ее снятия доступ к разъему будет обеспечен.

Совет! Данный метод рекомендуем применять при необходимости замены фильтрующего компонента грубой очистки.

После отключения насоса запускаем мотор Лада Калина и дожидаемся выработки топлива из магистрали, после чего наблюдаем естественную остановку двигателя.

2. Сам фильтр располагается под баком и в большинстве версий закреплен посредством пластикового фиксатора.

3. Перед демонтажем фильтра потребуется отсоединение топливных патрубков, также закрепленных фиксаторами. Их следует отсоединить, после чего фильтр можно свободно извлечь.

Внимание! Фильтр, который закреплен возле бака с помощью комбинированно крепежа «хомут-болт», демонтируется с привлечением ключа указанного типоразмера. 4

Установку нового элемента (его каталожный код – «2190-1117010») на авто LADA Kalina осуществляем между предусмотренными упорами и следуя обратному демонтажу алгоритму

4. Установку нового элемента (его каталожный код – «2190-1117010») на авто LADA Kalina осуществляем между предусмотренными упорами и следуя обратному демонтажу алгоритму.

5. Ранее снятые топливные патрубки надеваем на соответствующие штуцеры до момента ощущения характерного щелчка фиксаторов.

Новая Лада: Автоэлектрика, электрика, схемы, гараж — Схема электрооборудования автомобилей ВАЗ-11183 Kalina

Важно! Внимательно изучаем поверхность корпуса фильтра и обнаруживаем на нем схематичную стрелку, которая на установленном компоненте должна быть ориентирована в сторону направления подачи топлива. 6

Убеждаемся в надежности фиксации указанных крепежных элементов и возвращаем на прежнее место предохранитель с маркировкой «F21» (или подсоединяем кабельный жгут к колодке насоса и устанавливаем крышку)

6. Убеждаемся в надежности фиксации указанных крепежных элементов и возвращаем на прежнее место предохранитель с маркировкой «F21» (или подсоединяем кабельный жгут к колодке насоса и устанавливаем крышку).

7. Запускаем мотор. Здесь потребуется несколько корректных действий:

• включить и сразу выключить зажигание несколько раз подряд;
• выждать паузу для возможности насосу накачать магистраль топливом;
• окончательно запустить мотор.

Теперь вы знаете как поменять топливный фильтр в машине.

Когда полноценного запуска агрегата с первой попытки не происходит, проделываем указанную процедуру повторно. Это необходимо для достижения давления в системе топливоподачи своего рабочего значения.

Горит «чек» двигателя: P0171 ошибка

Начнем с того, что инжекторный двигатель не только управляется при помощи ЭБУ, но и оснащен системой самодиагностики. В свою очередь, система способна фиксировать неисправности и сбои, после чего записывать их в память контроллера. При этом ошибки записываются в виде кода. На деле, при сканировании можно считать код: p0172 ошибка, p0170, p0174 и т.п.

Так вот, каждый из кодов имеет свою расшифровку. При этом достаточно часто встречается p0171 ошибка. Этот код говорит о том, что имеют место сбои в процессе смесеобразования, в двигатель поступает слишком бедная смесь.

Такие проблемы с ТВС (топливовоздушной смесью) для мотора Евро-2, ЕВРО-3 и выше означают, что в смеси топлива и воздуха на 30% больше именно воздуха по сравнению с оптимальным количеством.

Если появилась такая ошибка, на бедную смесь также указывают следующие косвенные признаки:

• мотор с трудом заводится;
• холостой ход двигателя нарушен;
• пропала мощность двигателя;
• ухудшен набор оборотов и разгон;
• увеличен расход топлива;
• появились хлопки в выпускной системе;

Когда ЭБУ зафиксирует проблему, на панели приборов загорается «чек» (check engine)

При этом важно понимать, что ездить на обедненной смеси настоятельно не рекомендуется, так как это может привести к серьезным поломкам ДВС и других систем. Основная причина- нарушение температурного режима, то есть банальный перегрев, прогар клапанов, прокладки ГБЦ и т.д

Специфичные для модели проблемы

Если у вас возникли проблемы с поиском причины кода (-ов), то проблема может заключаться в конкретном компоненте, специфичном для вашей модели автомобиля. Обратитесь к руководству по ремонту вашего автомобиля.

Если у вас нет руководства для вашей модели, вы можете купить сравнительно недорогое руководство на вторичном рынке у Amazon. Руководства Haynes могут не только помочь вам найти компоненты в вашем автомобиле, но и содержат пошаговые процедуры для многих проектов технического обслуживания, ремонта и устранения неполадок, которые вы можете выполнить дома. Таким образом, вы можете сэкономить тысячи долларов в год на многих простых задачах по техническому обслуживанию и ремонту, которые вы можете выполнять прямо дома.

ХОРОШО. Давайте рассмотрим наиболее распространенные проблемы, чтобы вы могли диагностировать причину неисправности в вашем движке.

Датчик MAF с грязным чувствительным элементом может выдавать код P0171.

Поиск причины ошибки P0171

Как было сказано выше, поиск причины ошибки P0171 надо начинать с внешнего осмотра. При работе двигателя и отсутствии постороннего шума при явном подсосе воздуха, необходимо пошевелить все шланги и вакуумные трубки, подсоединенные к впускному коллектору, наблюдая за изменением оборотов холостого хода.

Если внешний осмотр не выявил дефектов, следующим обязательным шагом должен быть замер давления в топливной рампе, величину которого необходимо узнать в справочной литературе.

Давление ниже нормы или его падение, при “резком” наборе оборотов, свидетельствует о неисправности бензонасоса при условии: чистого топливного фильтра, сетки насоса и исправного регулятора давления.

Регулятор давления, если он установлен на рампе, проверяется перекрытием магистрали сброса топлива в бензобак – давление топлива должно увеличится. На современных автомобилях регулятор давления находится в модуле бензонасоса и очень редко выходит из строя. Проверить его можно только методом установки заведомо исправного регулятора.

Бедная смесь на холостом ходу вызывает неустойчивые обороты ДВС и при подсосе воздуха, необходимо использовать дополнительные средства для обнаружения места дефекта:

• бензин;
• очиститель карбюратора;
• очиститель тормозов;
• WD-40;
• эфир.

С помощью кисточки и бензина или распыляя содержимое баллончика на место возможного подсоса, можно по увеличению оборотов обнаружить не герметичность прокладок: коллектора, дроссельной заслонки, форсунок, клапана EGR, регулятора ХХ и т. д.

При незначительной потери вакуума, когда изменение оборотов трудно определить, необходимо контролировать изменение показаний лямбда-зонда, который, с задержкой в несколько секунд, покажет реакцию обогащения.

При постоянных, низких и отсутствии изменений показаний лямбда зонда при резком наборе оборотов свидетельствуют о его неисправности.

Для карбюраторных и инжекторных двигателей внутреннего сгорания без катализатора, для контроля реакции на обогащение можно использовать газоанализатор – увеличение показаний CO сигнализирует о наличии проблемы. Время реакции при данном способе увеличивается.

Эту проверку необходимо проводить при полной уверенности в герметичности магистралей и дополнительного оборудования, подключенного к впускному коллектору, исправность которых проверяется ручным вакуумным насосом.

При его отсутствии надо заглушить все воздушные порты на коллекторе, поочередно подключать магистрали и следить за изменением работы двигателя и показаний датчика кислорода.

Для визуального поиска не герметичности используется дымогенератор, который подключается к одному из портов впускного коллектора, и перекрывается подача воздуха на впуске. При потере вакуума в труднодоступных местах, без него не обойтись.

Шипение в салоне автомобиля и/или изменение оборотов ХХ вплоть до остановки двигателя, при нажатии на педаль тормоза – признак неисправности вакуумного усилителя тормозов, который подлежит замене.

Клапан вентиляции бензобака (адсорбера) на холостых оборотах должен быть закрыт, соответственно – герметичен, поэтому рекомендую проверить наличие разрежения на его входе. Неисправный клапан адсорбера может стать причиной деформации топливного бака и возникновения ошибки.

Для проверки производительности и факела распыла форсунок, необходимо их снятие и диагностика на стенде с последующей ультразвуковой очисткой, что является трудоемким процессом. Поэтому рекомендую, чтобы сэкономить время и средства, проверить сопротивление катушек форсунок и провести химическую промывку инжектора. В большинстве случаев это решает проблему при небольшом пробеге автомобиля.

Главную роль в измерении количества поступающего воздуха выполняет датчик ДМРВ (MAF). За время эксплуатации его измерительный элемент загрязняется и искажает действительные показания, что может привести к возникновению ошибки P0171.

Существуют разные рекомендации очистки датчика, которые устраняют проблему частично, при условии, если после процедуры он останется работоспособным. Любые агрессивные растворители выводят его из строя, поэтому при промывке датчика это надо учесть.

Если причина ошибки P0171 найдена и устранена, чтобы проконтролировать выполненную работу и быть уверенным в результате, необходимо очистить память ЭБУ (сброс ЭБУ) от запрограммированных значений коррекции топливоподачи и запустить двигатель.

При исправной работе ДВС коэффициент долговременной подачи топлива (LTFT) должен быть минимальным и не стремиться к 20%. Когда показания достигают 24% – включается индикатор неисправности «чек» – бедная смесь.
