Диагностика трансмиссии: механическая КПП и коробка-автомат

Содержание

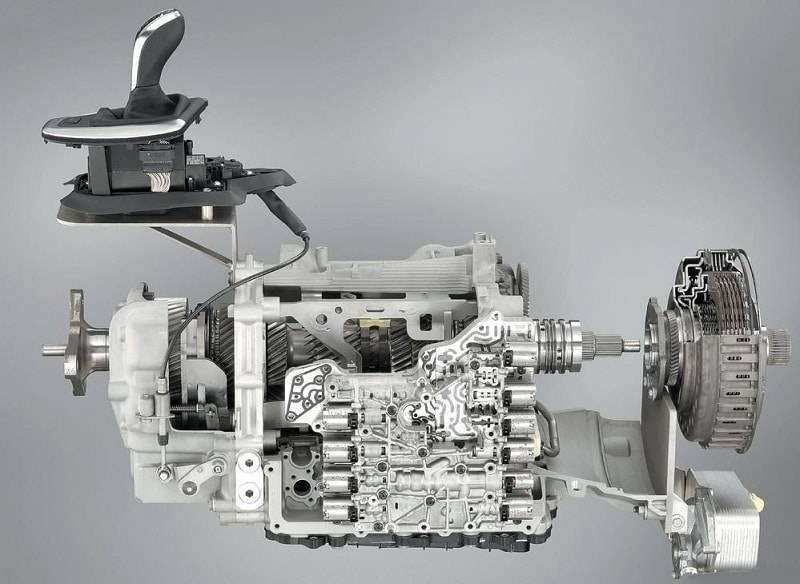

Устройство автоматической коробки передач

Автоматическая коробка передач имеет сложное строение и сам механизм, посредством которого обеспечивается переключение передач, сложен. Суть этого процесса сводится к включению и выключению муфт и тормозов посредством давления рабочей жидкости.

Есть несколько видов АКПП, которые имеют некоторые различия в конструкции, но основные элементы у них одинаковые.

Гидравлический трансформатор (гидротрансформатор). Представляет собой металлический корпус, который заполнен специальной рабочей ATF-жидкостью (маслом). Его основная задача — передавать вращение от мотора к коробке переключения передач. По факту — это аналог сцепления в механической КПП. Состоит из насосного, турбинного и реакторного колес, блокировочной муфты и муфты свободного хода. Колеса имеют лопасти с отверстиями для циркуляции рабочей жидкости. Муфта свободного хода нужна, чтобы реакторное колесо могло вращаться в обратную сторону. Блокировочная муфта позволяет заблокировать гидротрансформатор при определенных режимах работы автомобиля.
Планетарный механизм. Это редуктор, который переключает скорости в результате изменения передаточного числа на шестеренках. Состоит из: планетарных рядов (солнечная шестерня, сателлиты, коронная шестерня, водило), валов, барабанов с фрикционными муфтами, обгонной муфты и ленточного тормоза. Блокировка одного из элементов планетарного ряда приводит к передаче вращения и изменения крутящего момента. Планетарный ряд может блокироваться ленточным тормозом, обгонной муфтой и фрикционными муфтами. Планетарный механизм выполняет функции блока шестерней в механической коробке.
Гидросистема. Состоит из масляной помпы, фильтра, толкателей, гидрораспределителя. Рабочая жидкость создает рабочее давление в коробке и защищает внутренние элементы от перегрева и коррозии.

Электронный блок управления. Собирает входящую информацию от педалей, систем АБС и ЕСП, датчиков, ручки АКПП и других систем, обрабатывает ее. После чего формирует сигналы, которые отправляются на исполнительные клапаны гидроблока. Блок управления регулирует работу фрикционных муфт и направляет потоки рабочей жидкости в ту или иную муфту, что ведет к переключению скорости. То есть блок управления — буквально «мозг» АКПП, он производит управление коробкой передач. Поломка блока управления ведет к переключению работы автомата в аварийный режим.

Советы и рекомендации

С учетом того, что процедура снятия и последующего разбора коробки передач весьма трудоемкая, необходимо перед началом работ проводить диагностику МКПП.

Если в КПП возникли шумы (как на холостом ходу и/или под нагрузкой), при переключении передач слышен хруст, машина сильно дергается и т.д., необходимо прекратить эксплуатацию ТС и выполнить ряд диагностических процедур

При этом важно понимать, что если МКПП шумит или гудит на новом автомобиле, а также коробка некорректно работает, это не обкатка агрегата. В данной ситуации высока вероятность брака, то есть нужно незамедлительно обращаться по гарантии

В некоторых случаях при возникновении проблем с МКПП рекомендуется делать промывку коробки передач. Данное решение позволяет удалить из агрегата стойки загрязнения и продукты износа. Плюсом является то, что демонтаж коробки не производится. Потребуется только слить «отработку», залить промывочное масло для КПП, затем слить промывку и заправить агрегат свежей смазкой.

Что касается всевозможных присадок в коробку передач, нужно учитывать, что серьезные поломки такие средства не устраняют. Если же использовать составы в целях профилактики, без необходимости заливать присадку в КПП также не рекомендуется. Дело в том, что составы так или иначе воздействуют на масло и детали агрегата.

Будет полезно: Как охлаждается масло в акпп

Зачастую капитальный ремонт коробки предполагает, что изношенные детали нужно заменить на новые. При этом часто меняются все «внутренности» КПП, так как только после разборки КПП можно оценить степень износа валов, шестерней и других элементов. С одной стороны, такой ремонт позволяет не только вернуть работоспособность агрегату, но и говорить о большом ресурсе восстановленной коробки. Однако минусом является высокая стоимость такого капремонта коробки передач. С учетом вышесказанного более рациональным решением зачастую является приобретение контрактного агрегата в хорошем состоянии с гарантией.

При необходимости выполнить ремонт КПП, особенно если такой ремонт проводится на СТО, нужно обращаться только к опытным специалистам. На начальном этапе следует проводить дефектовку агрегата, так как распространенной практикой является замена одной или двух изношенных деталей, однако затем счет выставляется за полный капитальный ремонт коробки передач.

Что для этого нам понадобиться

Зрение и слух – основные инструменты при проверке не только вариатора, но и б/у авто в целом.
Чистая бумажная салфетка или ветошь.
Дешевый автомобильный сканер ELM 327 формата ODB 2 и установленное программное обеспечение.

Первый пункт нужен для проведения визуального осмотра статического автомобиля и проверки его на слух во время езды. Салфетка пригодится для вытирания рук и контроля качества масла в вариаторе. ELM-ка нужна для сканирования параметров вариаторной трансмиссии во время тестового заезда.

Прежде чем описывать подробно все этапы проверки вариатора перед покупкой автомобиля, приведу несколько полезных ссылок:

https://disk.yandex.ua/d/ETAQFNEwd7jAQQ – ссылка на мобильное приложение CVTz50 под Андроид. В плэймаркете за него требуют денег, а здесь бесплатно скачивайте.

ELM 327 будет несовместим с вариаторами автомобилей до 2002 года. Приложение не сможет нормально подключиться к блоку управления. В данном случае нужно использовать официальный ниссановский Консалт.

https://disk.yandex.ua/d/QkrmaMTOmkheiw – ссылка на мануал Кашкай в кузове J10 (на английском языке). Проверяете вариатор перед покупкой поддержанного авто другой марки? – скачивайте свою инструкцию. Их легко найти в интернете в свободном доступе. Это пригодиться, чтобы знать допустимые значения конкретной вариаторной трансмиссии.

С софтом и необходимыми инструментами определились, начинаем проверку бесступенчатой коробки Ниссан Кашкай.

Аварийный режим АКПП: что это такое

Итак, переход коробки передач в аварийный режим возникает в том случае, если произошла поломка или сбой в работе агрегата. Другими словами, включение аварийного режима на автомате сигнализирует о возникновении тех или иных неполадок.

При этом сам аварийный режим вполне можно считать защитным, так как его включение позволяет предотвратить целый ряд более серьезных повреждений АКПП. Еще аварийный режим автоматической коробки передач сохраняет возможность продолжить движение своим ходом до ближайшей СТО.

Другими словами, постоянно ездить в аварийном режиме АКПП нельзя, однако добраться до автосервиса можно без буксировки машины с автоматом или эвакуатора. Теперь давайте рассмотрим, почему и когда включается аварийный режим АКПП, причины его включения, а также варианты и способы решения проблемы.

АКПП встает в аварийный режим: причины

Начнем с того, что современные автоматические трансмиссии являются достаточно сложным агрегатом. При этом, как показывает практика, можно выделить несколько основных причин, по которым АКПП «падает» в аварию.

Прежде всего, низкий или высокий уровень жидкости ATF в коробке может привести к сбоям в работе, в результате чего происходит включение аварийного режима по команде ЭБУ АКПП.

Понижение уровня может произойти в результате течей, тогда как превышение часто возникает по причине ошибок во время обслуживания коробки. Например, перелив жидкости в АКПП приводит к вспениванию, а нехватка к масляному голоданию.

Результат — снижение давления и ухудшение смазки, трущиеся поверхности в местах контакта сильно изнашиваются. Электроника фиксирует отклонения от нормы, включается аварийный режим, в ЭБУ коробкой прописывается ошибка.

Еще одной причиной могут быть неполадки, связанные с работой гидравлических устройств, а также проблемы по части механики. Например, аварийный режим АКПП может включиться, если поврежден корпус коробки автомат, проскальзывают, изношены, буксуют или «спалены» фрикционы, возникли проблемы с ГДТ и т.д.

В этом случае нужно проводить углубленную диагностику АКПП. Проверка начинается с компьютерной диагностики, однако такое сканирование не всегда позволяет получить четкое представление о характере и причине неисправности.

Третьей причиной перехода автомата в аварийный режим являются проблемы с электронной системой управления АКПП. При этом симптомы могут быть разными, неисправность может быть «плавающей» или сохраняться постоянно.

Например, на холодную коробка работает нормально, однако после прогрева АКПП сразу переходит в аварийный режим. В такой ситуации виновником часто оказывается температурный датчик, который требует замены.

Если же коробка передач «падает» в аварийный режим неожиданно, то есть независимо от различных факторов и условий, тогда причиной может оказаться банальное повреждение электропроводки, проблемы с контактами и т.д. В этом случае опытный диагност проверяет проводку и места соединений.

Также нередко проблемы с АКПП возникают тогда, когда водитель переводит селектор в положение D или же в момент переключения с 1 на 2 передачу. В это время в коробке слышен удар, затем включается аварийный режим АКПП. В этой ситуации высока вероятность поломки датчиков вращения вала.

Следует помнить, что контакты датчиков могут окисляться или обрываться, тонкая проводка часто ломается, истираются шлейфы и т.п. В результате связь с ЭБУ теряется. Это также является одним из ответов на вопрос, почему АКПП перешла в аварийный режим.

Если же автомат коробка все время в аварийном режиме, при этом не помогает перезапуск двигателя или сброс ошибок, а датчики и проводка в порядке, тогда не следует исключать вероятность проблем с ЭБУ коробкой передач. В этом случае часто прибегают к методу подмены блока на заведомо рабочий в целях проверки.

Частой причиной выхода АКПП из строя является загрязнение/повреждение каналов гидроблока, появление задиров в клапанной плите, сбои в работе соленоидов. В этом случае автомат работает в аварийном режиме. Причина — повышенная чувствительность к качеству масла в АКПП и давлению жидкости.

Чтобы избежать такой поломки, необходимо своевременно обслуживать коробку передач. Также нужно использовать только такую жидкость ATF, которую производитель допускает к использованию в том или ином типе АКПП.

Получается, если коробка автомат перешла в аварийный режим, уровень масла в норме, но его цвет, запах, вязкость и общее состояние вызывает сомнения, тогда следует провести диагностику коробки и быть готовым, как минимум, к полной замене трансмиссионной жидкости.

Ремонт АКПП Mini

Компактные малолитражки Mini отличаются высокой динамичностью, и часто владельцы устраивают им работу в спортивном режиме. Из-за резких стартов с пробуксовкой и длительной работы на высоких оборотах коробка передач начинает усиленно изнашиваться. Происходит износ деталей, в гидроблок попадает стружка, возможны механические повреждения, как следствие ремонт АКПП Мини неизбежен.

Чтобы избежать выхода гидроблока из строя, необходимо внимательно за ним ухаживать, менять масло, регулярно производить техосмотр. Желательно также бережно относиться к эксплуатации автомобиля, прогревать двигатель и коробку в холодную погоду. При первых признаках неполадок с коробкой передач необходимо срочно принимать меры. Это могут быть отказы отдельных передач, толчки при их переключении, стук во время движения, пробуксовка в момент переключения, особенно при переключении с 3 на 4 передачу (модели Mini Cooper, Mini Countryman, оснащенные АКПП TF60).

Проблемы с автоматическими коробками передач Mini

Большинство моделей автомобиля «Мини» оснащены коробкой передач TF60, в которых прежде всего первым выходят из строя поршни муфты К2. Также может потребоваться чистка гидроблока. Может сломаться гидротрансформатор и масляный насос или управляющие электромагнитные клапана. Очень частой проблемой при обращении в наш сервис является пробуксовка между 3 и 4 передачами, и сильные толчки/рывки во время переключения передачи.

Диагностика

Коробка передач в любом случае проходит полную диагностику, компьютерная проверка выявляет места неисправностей, одновременно проверяется корректность работы электронных датчиков, оценивающих состояние узла. Не исключено, что разбирать коробку полностью не придется, достаточно будет лишь заменить в ней масло. Так же проверяется состояние магнитов на поддоне, и, при наличии стружки, определяется откуда она идет. Разделяют на латунную и медную. Как недостаток, так и избыток масла может привести к поломке. Если все же выявятся неисправности, полный ремонт АКПП Mini окажется неизбежным.

Стоимость диагностики

Бывает ли бесплатная диагностика АКПП? Крупные автосервисы всё чаще предлагают бесплатные проверки. Как правило, сюда входит:

компьютерная диагностика электронных систем для автомобилей с электронным блоком управления двигателем и АКПП;
проверка качества и уровня масла, внешний осмотр на предмет утечек;
тест-драйв с мастером.

В бесплатную диагностику DSG включают проверку параметров сцепления через компьютер, проверку давления в мехатронике, муфтах, давление в разных режимах работы.

После всесторонней проверки мастер ставит диагноз, составляет список запчастей и говорит сколько стоит работа. Если причина поломки не выявлена, лучше пройти на следующий платный уровень диагностики со «вскрытием», чтобы не усугублять состояние коробки.

Советы и рекомендации

Будет полезно: Как привязать ключ бмв е60

Виды неисправностей механических трансмиссий

Прежде чем пытаться проводить диагностику КПП, нужно узнать, какие неисправности могут случиться с данным узлом. За счет строения механизма поломки имеют особенности. Они делятся на поломки коробки и на неисправности механизма переключения.

Чтобы быстро и без особых затрат восстановить работу КПП, нужно уметь вовремя обнаруживать поломки и знать основные способы устранения

Это особенно важно, если КПП поломалась где-то в пути на трассе

Сейчас существуют роботизированные коробки передач. Неисправностей данных коробок значительно больше, а диагностика КПП «робот» осуществляется при помощи встроенной диагностической системы или при помощи ПК со специальным софтом.

В чем причина неполадок?

Не все водители достаточно ответственно относятся к выполнению простейших сервисных процедур, без которых сложно говорить о стабильном функционировании МКПП. Мастера автосервиса неоднократно убеждались, что больше половины поломок и отказов происходят по вине самих владельцев. Так, некачественное или старое масло значительно ухудшает работу механической КПП, а иногда даже становится причиной ее полного разрушения.

С течением времени повышается вязкость жидкости, из-за чего вращение шестерен происходит с большим усилием, увеличивая скорость их износа. В нем накапливаются мелкие кусочки окалины, которые при попадании между соприкасающихся деталей способны стать причиной поломки одной из них. Если же из-за утечки уровень масла падает ниже критического, «сухое» функционирование вполне может закончиться поломкой шестерни либо вала.

Не менее важно наблюдать за износом узлов и деталей, вовремя производя замену тех, которые уже находятся в плохом состоянии. Иначе внезапное разрушение одной из них может спровоцировать полный и необратимый выход из строя всей КПП

Периодически проходя диагностику в специализированном сервисе, вы сможете своевременно обнаруживать и устранять мелкие проблемы, пока они не переросли в крупную аварию.

Алгоритм устранения неисправности РКПП Лада Веста

Проверка трансмиссии автомобиля с роботизированной коробкой несколько отличается от проверки узлов МКПП. Диагностика и ремонт трансмиссии автомобиля требуется при загоревшейся лампе Check Engine и имеющихся признаках поломки коробки передач. Самым надёжным методом будет выявление и расшифровка кода ошибки — это позволит быстро и точно определить вышедшую из строя деталь.

Для того чтобы выполнить работу по выявлению причины, достаточно установить приложение для считывания кодов ошибки на ваш смартфон или ноутбук, после чего подключить его к разъёму OBD посредством специального кабеля, приобрести который можно в большинстве автомагазинов.

Сравнение АКПП с механической коробкой

В современном мире «механика» медленно, но верно сдает позиции более прогрессивному собрату — АКПП. Автоматические коробки обеспечивают более плавную и экономную работу двигателя и плавный ход машины.

От водителя не требуется постоянно следить за скоростью и оборотами двигателя, чтобы вовремя включать нужную передачу. За него все сделает «автомат», что особенно удобно при езде по городу, и крайне удобно если вы находитесь в «пробке».

Водителю не нужно львиную долю своего внимания уделять управлению машиной. Хотя есть водители, которым нравится механическая коробка, позволяющая получать удовольствие от непрерывного физического процесса управления машиной и полного контроля езды.

Плюсы и минусы АКПП

У автоматической коробки передач есть свои достоинства и недостатки, которые необходимо знать, прежде чем купить машину с автоматом или пересесть с «механики» на «автомат».

Плюсы АКПП

Простота и удобство управления, так как не нужно вручную переключать скорости. Водитель только управляет рулем и нажимает на газ и тормоз.
Отсутствует третья педаль — сцепления.
На машине с автоматом проще трогаться с места.
Плавное переключение передач и высокий коэффициент полезного действия.
Высокая надежность современных АКПП.
Невозможность «сжечь» сцепление и отсутствие необходимости в периодической замене сцепления.

Минусы АКПП

Механические коробки более экономичны, по сравнению с автоматами. Автомобиль с АКПП расходует больше топлива примерно на 10-15%. Хотя постепенное усовершенствование автоматов ведет к уменьшению этого показателя.
Автоматические коробки передач обходятся значительно дороже механических в обслуживании и ремонте. Если автомат выйдет из строя и его нужно будет полностью менять, это будет стоить солидную сумму (до трети стоимости подержанного автомобиля).
Невозможность быстрого разгона и резкого набора скорости, что особенно чувствуется при совершении обгона на ограниченном расстоянии или плотном встречном потоке машин, то есть когда нужно очень быстро совершить обгон. Эта проблема частично решается включением спортивного режима.
Автомат ограничивает индивидуальность вождения в отличие от автомобилей с механикой, где водитель полностью контролирует езду.
Невозможность завести машину с «толкача».
Автомат может быстро выйти из строя при неправильной эксплуатации.
Автомобиль с автоматической коробкой имеет ограничения при буксировке, и эти нюансы нужно знать, прежде чем буксировать другой автомобиль или прицеп.

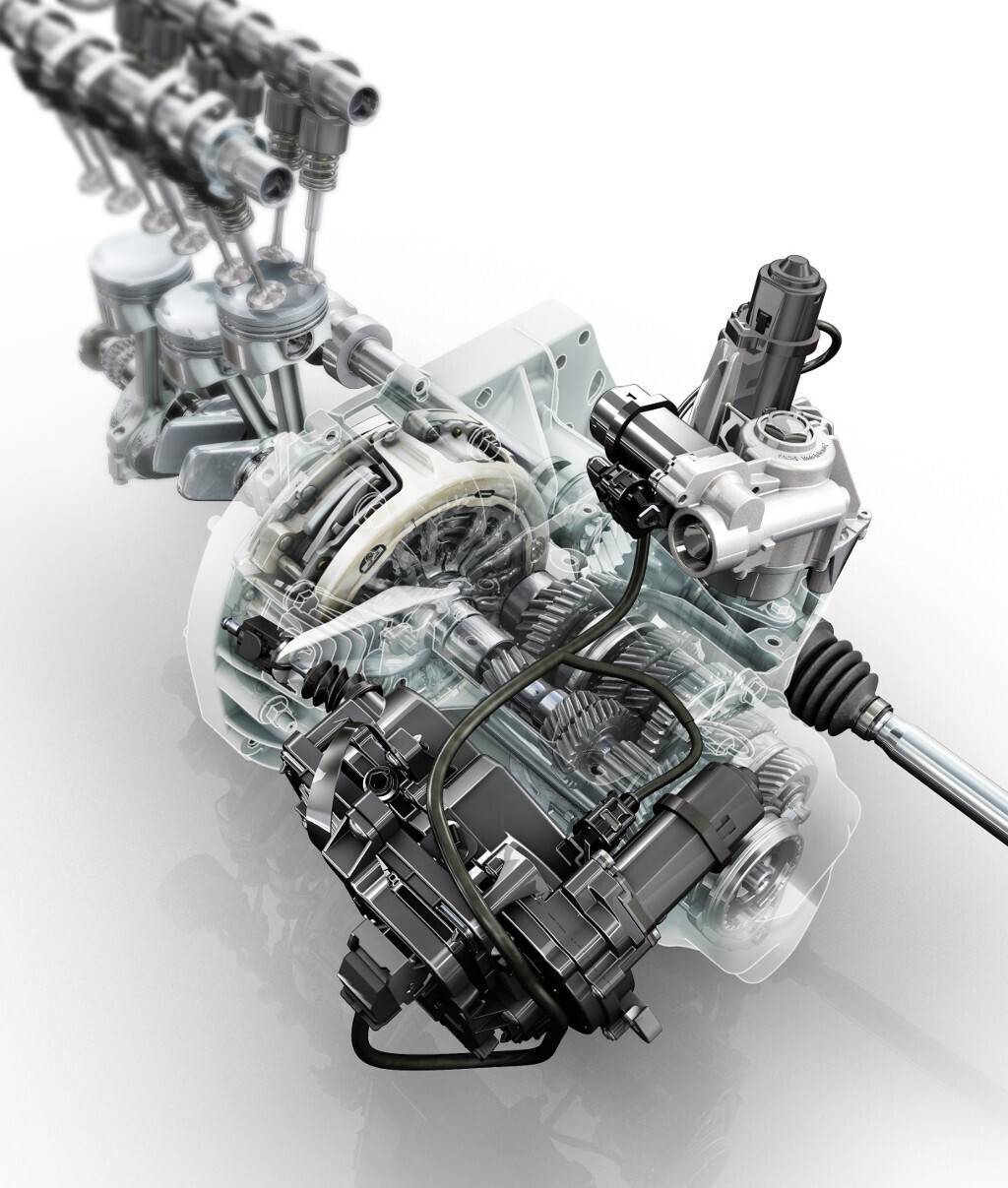

Роботизированная коробка передач (робот)

Роботизированная коробка представляет собой объединение механики и автомата. По сути, эта та же механическая коробка, только управление осуществляется не вручную рычагом переключения, а с помощью сервоприводов или мехатроником. Управление происходит через компьютерной блок, который принимает решение о переключении шестерни.

Характерной особенностью робота, из-за которой его не любят многие автолюбители, являются рывки при переключении передач. Чтобы избавиться от этой проблемы, инженеры придумали систему с двумя сцеплениями. Такая модель установлена в Toyota Corolla. Переключения здесь более плавные, чем у однодискового робота, но хуже, чем у других коробок. Также отметим, что робот не очень “любит” пробки. Поэтому при выборе автомобиля для городской езды в плотном трафике учтите этот фактор.

Плюсы робота:

стоимость ниже, чем у АКПП
ремонтопригодность

Минусы роботизированной коробки:

рывки при переключении
низкая надежность управляющих механизмов и дисков сцепления

Особенности конструкции трансмиссии разных авто

Трансмиссия легковых авто может иметь разную компоновку, что и сказывается на количестве составных частей.

Так, на классических моделях ВАЗ-2106, 2107 и прочих – привод задний, поэтому конструкция трансмиссии включает в себя сцепление, КПП, карданный вал, задний мост с главной передачей, дифференциалом и полуосями.

Более современные модели, та же ВАЗ-2109 – переднеприводная, поэтому у нее кардан с мостом – отсутствуют, а главная передача с дифференциалом входят в конструкцию КПП.

Но дополнительно присутствуют приводные валы с шарнирами равных угловых скоростей.

А если рассмотреть конструкцию внедорожников – ВАЗ-21213, Шевроле Нива, УАЗ Патриот, то их компоновка трансмиссии включает все указанные элементы авто с передними и задними приводами, и дополнительно еще имеется раздаточная коробка, обеспечивающая передачу вращения на обе оси и возможность отключения одной из них.

Преимущества и недостатки МКПП

Для наглядности положительные и отрицательные стороны механической коробки передач представим в виде сравнительной таблицы.

Преимущества Недостатки

Стоимость и масса коробки ниже в сравнении с другими типами КПП
Меньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПД
Утомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкции
Необходимость периодической замены сцепления
Простое и недорогое обслуживание
Более низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожью

Возможность буксировки автомобиля

Как проверить коробку автомат в движении

Причины рывков автомобиля на ходу, основные неисправности

Тест на дороге является важным этапом при проверке АКПП. Указанная диагностика позволяет определить, как работает трансмиссия при различных нагрузках и режимах.

Прежде всего, при езде нужно обращать внимание на то, как происходит переключение передач. Если АКПП холодная, в норме допускаются только легкие толчки при слабом нажатии на педаль газа, при этом такие толчки практически полностью исчезают с прогревом. Еще при движении, как при разгонах (передачи переключаются вверх), так и при торможении (передачи переключаются вниз), не должно ощущаться ударов, рывков, проскальзывания передач, задержек при переключении (высокие обороты двигателя без перехода на повышенную передачу), пробуксовок АКПП и т.п

Также не должно быть подозрительных шумов и вибраций

Еще при движении, как при разгонах (передачи переключаются вверх), так и при торможении (передачи переключаются вниз), не должно ощущаться ударов, рывков, проскальзывания передач, задержек при переключении (высокие обороты двигателя без перехода на повышенную передачу), пробуксовок АКПП и т.п. Также не должно быть подозрительных шумов и вибраций.

Также можно при езде на подъем остановить машину, после чего отпустить педаль тормоза. Если автомобиль откатывается назад, это указывает на проблемы с АКПП. Если были выявлены пробуксовки, заметны пинки и толчки АКПП, рост оборотов и задержки переключений, тогда высока вероятность сильного износа или выхода фрикционов из строя, имеются неполадки в муфте свободного хода и т.д. В любом случае, такая АКПП нуждается в ремонте.

Устройство механической грузовой коробки передач

Существуют две разновидности КПП, устанавливаемых на грузовые автомобили – механические и автоматические. Первые появились гораздо раньше, они отличаются большей надежностью, выносливостью и лучшей ремонтопригодностью.

Переключение передач грузовика осуществляется благодаря наличию ступеней с зубчатыми шестеренками. Смена скоростного режима происходит из-за перемещения этих шестеренок. Зубья, сцепляющиеся с шестернями, обеспечивают возможность синхронизации колес и крутящего момента.

Говоря об устройстве механической коробки грузовика, необходимо упомянуть следующее:

В ее конструкцию входит большое количество узлов трансмиссии – обгонные муфты, блоки шестеренок, блок заднего хода.
Картер заполнен маслом, которое необходимо для смазки шестеренок, находящихся в постоянном движении.
Сцепление находится рядом с маховиком, установленным непосредственно на силовой установке.
Благодаря синхронизаторам скорости переключаются плавно, без ударов, вибраций и колебаний.

Особенности устройства трансмиссии исключают риск включения сразу нескольких передач – для этого используется кулиса, блокирующая самопроизвольную смену скоростей.

Симптомы неполадок в механической КПП

Понять, что с коробкой передач не все в порядке, можно по следующим признакам:

появлению в месте, где располагается КПП, неприятных звуков – скрежета, хруста или завывания;
появлению на асфальте масляных пятен, локализующихся вблизи КПП, после каждой стоянки машины в течение одного или нескольких часов;
ухудшению процесса переключения скоростей – нечетких включений, самопроизвольных отключений и т.д.;
потемнению трансмиссионного масла, появлению горелого запаха.

Если обнаружен хотя бы один из этих признаков, это уже серьезный повод обеспокоиться и отправить свою машину на прохождение диагностических процедур в специализированном сервисе mkpp-remont.ru. Возможно, причиной неполадок является износ одной или нескольких деталей, но не исключено, что причина – в недостаточном уровне или ненадлежащем качестве масла.
