Как подтянуть ручник

Что нужно, чтобы отрегулировать ручник

Для регулировки стояночного тормоза понадобится наличие одного из следующих приспособлений:

При отсутствии всех этих условий, которые вряд ли способен обеспечить любой рядовой водитель, можно обойтись и опорными «козлами», которые устанавливаются под заднюю часть кузова после её поднятия при помощи домкрата. Также стоит предусмотреть наличие в наборе двух ключей «на 13» и пассатижей.

С чего начать регулировку

Ваз 2110 не работает ручник

Процесс регулировки стояночного тормоза проходит следующим образом:

• автомобиль устанавливается на эстакаду (или канаву, или вообще приподнимается домкратом);
• проверяется положение рычага тормоза – оно должно быть крайним нижним;

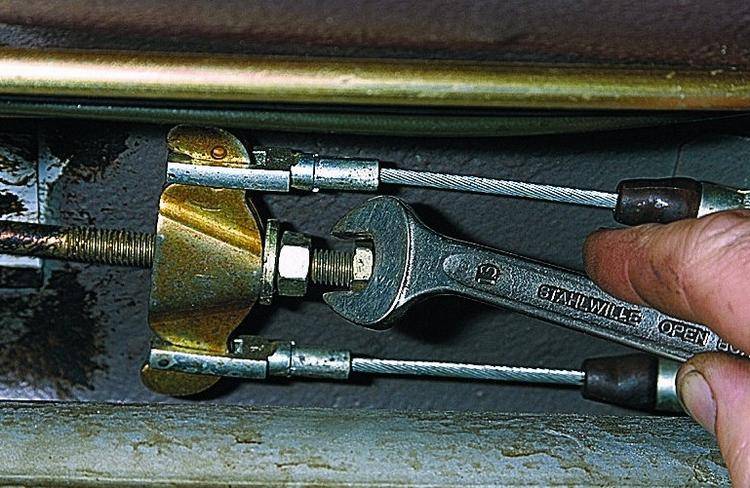

• при помощи первого ключа ослабляется контргайка, с одновременным удержанием вторым ключом регулировочной гайки.
• Заворачивается регулировочная гайка до того момента, пока не натянется трос привода ручника.

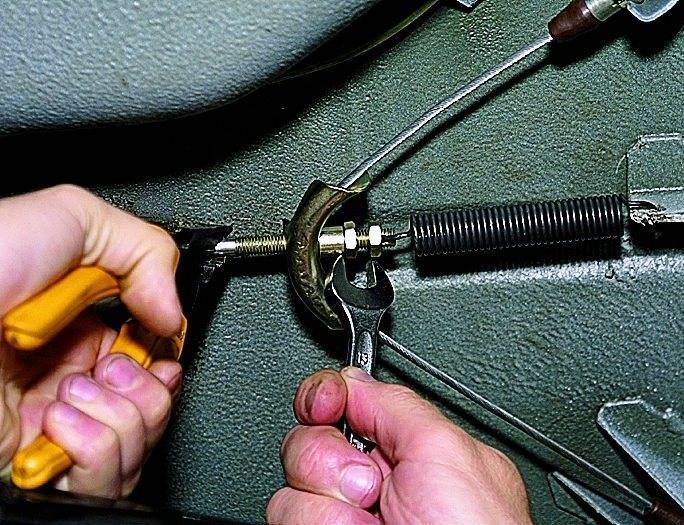

Примечание. При закручивании регулировочной гайки шток необходимо придерживать пассатижами.

Ваз 2110 подтянуть ручник

• теперь следует убедиться в том, что полный ход рычага составляет от 2 до 4 щелчков;
• после того как рабочий ход проверен, следует затянуть контргайку уравнителя, при этом придерживая регулировочную гайку ключом.
• рычаг ручника опускается вниз, после чего руками проворачивается задние колёса. Их вращение должно происходить равномерно и без заеданий.

Примечание. Если приводной трос ручника так и не получилось натянуть в процессе регулировки, эту деталь следует заменить.

Ваз 2110 регулировка ручного тормоза

После того, как система отрегулирована, необходимо ещё раз проверить качество её работы. Для этого после всех выполненных водителем работ следует найти участок дороги с уклоном не менее 23%, после чего остановить на ней автомобиль и поставить его на ручник.Если тормоза надёжно удерживают авто на подъёме, значит, всё было сделано правильно.

Что делать, если регулировка не помогла

Ваз 2110 ручник не держит

В некоторых случаях регулировки, действительно, бывает недостаточно. Это происходит в случаях обрыва троса ручника – явления довольно редкого, но всё же, случающегося, особенно, на старых автомобилях.Бывает, что трос обрывается и на более новых моделях, подвергаемых слишком интенсивной эксплуатации, на которую не рассчитана тормозная система средней машины.

Ваз 2110 ручной тормоз регулировка

Также следует заменять трос в таких ситуациях:

• когда его наконечники ослаблены;
• нити троса начали растягиваться (в скором времени это может привести к обрыву);
• трос достаточно тяжело перемещается в своей оболочке даже после того, как его смазали.

Как и регулировка ручника, такая операция, как замена троса стояночного тормоза, вовсе не требует обязательного обращения в автосервис. И, хотя времени на её выполнение, скорее всего, потребуется значительно больше, для такого ремонта не слишком нужны особые профессиональные навыки, оборудование или какие-то специализированные инструменты.

Примечание. И всё-таки кое-какие условия при замене троса следует соблюсти. Для этой работы водителю понадобится помощник, который будет сильно натягивать трос для того чтобы правильно установить уравнитель.

https://youtube.com/watch?v=55Dc1jpwzcE

Советы профи

Если вы не желаете тратить свои силы и время на освоение достаточно несложной схемы устройства ручного тормоза и подтягивать ручник своими силами, то можете обратиться в автосервис. Цена вопроса — минимум 400 рублей зависимо от региона страны, но мероприятие не одноразовое. Через определенное время вам потребуется снова регулировать трос ручника, для чего придется снова ехать в автосервис. Стоит отметить, что стоимость процедуры будет повышаться с каждым новым визитом.

После подтяжки не редко происходит, что появляется сильный треск. Возможно в ходе подтяжки неправильно уложился тросик либо два троса. Проконтролируйте, чтобы трос не цеплялся за крепления либо еще что-нибудь. Болты, на которых закреплен тросик, можно выкрутить и посмотреть, в каком они состоянии. При наличии следов от натирания, необходимо уложить трос правильно. Кроме того, трос может трещать от того, что он перетянут (даже когда щелчки стояночного тормоза укладываются в требуемый интервал).

Подтягивать ручник приходится достаточно часто. Это связано с конструкцией стояночного тормоза. Кроме того, вам придется регулировать стояночный тормоз при замене тормозных колодок, ремонте ручника, ремонте тросика, а также замене заднего тормозного цилиндра.

Когда нужна регулировка привода стояночного тормоза

Стояночный тормоз в авто выполняет две важные функции. Он не только удерживает автомобиль неподвижно во время стоянки и остановки, но и дублирует гидравлическую тормозную систему. Согласно действующим нормативам все автотранспортные средства в обязательном порядке комплектуются дублирующим механизмом торможения, который позволит остановить автомобиль при отказе основной системы.

Многие отечественные автолюбители не используют стояночный тормоз (или пользуются им крайне редко). Во время стоянки они оставляют машину на передаче (механическая КПП) или устанавливают рычаг переключения АКПП в положение «паркинг». Существует ошибочное мнение, что таким образом они защищают ручник от ускоренного износа.

В тоже время, любые механизмы лучше сохраняют свою работоспособность при постоянном использовании. Если стояночный тормоз с механическим приводов или с электрическим управлением работает редко, то первым элементом, который выходит из строя является трос. Такая неисправность снижает эффективность всего механизма торможения задних колес.

Пользоваться стояночным тормозом необходимо для того, чтобы обеспечить безопасность транспортного средства во время стоянки. Владельцы автомобилей с АКПП наверняка слышали неприятный скрежет и чувствовали небольшой толчок автомобиля, если попытать поставить рычаг переключения передач в положение «Паркинг», не дожидаясь полной остановки машины. Так срабатывает стопорная система трансмиссии. Она не может гарантировать удержание автомобиля во время стоянки при высоких нагрузках.

Если рассматривать авто с «механикой», то стоит отметить, что при включенной передаче во время стоянки образуется жесткая связь неработающего двигателя с ведущими колесами. При сильном воздействии (к примеру, когда тяжелый автомобиль стоит под уклоном) вращение колес приводит к проворачиванию элементов двигателя. Такая ситуация может стать причиной дорогостоящего ремонта ГРМ или мотора.

При некоторых обстоятельствах, наоборот, не рекомендуется затягивать ручник во время стоянки авто. Зимой после мойки или во время снега с дождем влага, попавшая в механизм привода ручного тормоза, замерзает и заклинивает его.

К факторам, способствующим потере работоспособности стояночного тормоза, можно отнести разрушение оболочки троса. В результате попадания грязи, пыли и влаги под оплетку, а также под влиянием коррозии трос привода ручника закисает и теряет способность перемещаться внутри оболочки, а двигается вместе с ней. Потеря подвижности троса также может происходить в результате плавления оболочки, так как привод стояночного тормоза располагается недалеко от выхлопной системы. Во всех описанных здесь случаях специалисты по ремонту автомобилей рекомендуют заменить трос ручника вместе с оболочкой.

Еще одной часто встречающейся неисправностью привода стояночного тормоза является чрезмерное растяжение троса. При этом не получится сделать нормальную регулировку ручника, поэтому он не сможет удерживать автомобиль в неподвижном состоянии. К тому же, слишком растянутые тросы мешают корректной работе задних тормозных механизмов. После замены привода ручника в обязательном порядке проводится регулировка его натяжения.

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

• порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
• заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
• загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
• неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
• износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
• масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Новая Лада: Глохнет при сбросе оборотов, при трогании на холодную.

Ручник сколько щелчков должно быть

Ручной тормоз или в простонародии «ручник» – представляет собой «постоянный тормоз» и используется во время парковки автомобиля, стоянке на склоне, так же используется мастерами для выполнения сложных трюков. Стояночный тормоз блокирует какое либо самопроизвольное движение автомобиля. Ручной тормоз активируется с помощью рычага ручного тормоза, который установлен на торпеде вместе с коробкой передач. Ручной тормоз – важная и незаменимая вещь, но всё же не все водители им пользуются. Дело в том, что автомобиль можно поставить на передачу, и тогда он никуда не укатится. Но если склон очень крутой, то тут коробка уже не в силах помочь, да и в целом, многие начинающие водители не представляют нормальную езду без ручника.

Схема ручного тормоза (фото ручного тормоза)

Устройство ручного тормоза:

1. Рычаг привода
2. Тяга собачки рычага
3. Пружина тяги
4. Кнопка рычага
5. Ось переднего троса
6. Болт М6х14
7. Шайба 6 пружинная
8. Тяга привода
9. Шайба 6 стопорная
10. Чехол защитный
11. Уравнитель троса
12. Шайба 8
13. Гайка М8
14. Гайка М8 низкая
15. Ось рычага
16. Шайба 10
17. Шплинт 2х20
18. Рычаг правый
19. Рычаг левый
20. Планка разжимная правая
21. Планка разжимная левая
22. Гайка М6
23. Шайба 6 стопорная
24. Скоба троса

Если ручник не держит, значит его нужно подтянуть.

Процесс регулировки ручного тормоза – не очень сложный, но требует некоторой оснастки и подходящих условий.

Итак, прежде чем узнать, как отрегулировать ручной тормоз, следует знать следующее:

– рабочий ход стояночного тормоза должен составлять 2-4 щелчка, но и не исключается ход ручника в 8 щелчков – здесь уже нужно отрегулировать ход стояночного тормоза.

Тормоза на ГАЗ 66 — avtorep.ru

В один прекрасный день под грузовиком на переднем колесе стали появляться потеки тормозной жидкости.

Были куплены:

• DOT-4
• Манжета уплотнительная поршня ( 51-3501051) поз. 15 на рис.

Думали что ремонт обойдется банальной заменой уплотнительной манжеты поршня. И начали со снятия колеса. По случаю купили ключ балонный роторный для грузовых автомобилей и решили его испытать.

Данная штуковина оказалась очень удобная, все гайки были откручены «от руки» и не пришлось прыгать на монтажке. К слову заметем, что ключ балонный роторный произведен в Китае, на сколько его хватит — проверим.

Под колеса поставили противооткаты и китайским домкратом подняли правое переднее колесо. Пока домкрат выполняет свои функции и не подтекает. Но чурку под мост мы всё же подставили, так как жизнь дороже китайского домкрата.

Сняли колесо и принялись за тормозной барабан.

Пришлось помогать молотком и кувалдой, так как барабан не хотел сниматься без «грубой» силы.

После обстукивания, тормозной барабан снялся и взору открылись внутренности тормозного барабана.

На землю упала лопнувшая пружина. И стало понятно, что всё только начинается.

Колодки оказались на грани полного износа. Внутри барабана всё было в грязи. Почистили и приступили к снятию колодок. Решили их заменить, а также поменять барабан, так как на этом были видны следы износы не вооруженным глазом.

Приволокли барабан и колодки с цилиндрами от донора.

Сначала хотели перекинуть просто колодки, но в процессе снятия болты, поз. 1 на рис. выше, отказались выходить из-за ржавчины, а выбивать их молотком оказалось нецелесообразно, так как они деформировались очень сильно. Поэтому сняли колодки прям с тормозными цилиндрами.

Но и дальше пошло не всё гладко. Запчасти от донора успели испытать на себе природную силу ржавчины. И у одного барабана при откручивании обломился золотник поз. 18 на рис. выше. Поэтому было решено один цилиндр взять от донора, а второй оставить родной. Но оба цилиндра разобрали, почистили, продули. Заменили манжеты уплотнительные поршня на новые. Хотя старые манжеты были целые, видимо тормозную жидкости выдавливало из-за того, что колодки были изношены, и цилиндр постоянно был в крайнем положении.

Поставили колодки от донора. От него же взяли вторую пружину, которая лопнула. Свели колодки, установили тормозной барабан от донора. Развели колодки. Kолодки разводятся после сборки колеса эксцентриками. Прокрутили колесо, и отверткой с внутренней стороны ступицы развели левую и правую колодки отдельно.

Открутили золотники, поз. 18 на рис. выше, и одели на них трубочки ,опустили трубки в бутылку. Залили тормозную жидкость DOT-4 в главный тормозной цилиндр и стали ждать пока из трубок потечет жидкость, чтобы не прокачивать тормоза. Долго она не текла, чтобы ускорить процесс, нажали несколько раз на педаль тормоза. И буквально через 30-50 сек. из трубок побежала жидкость. Сначала из нижнего цилиндра, подождали пока выбежит 30-50 миллилитров, чтобы пузырьки воздуха удалились — закрутили золотник. Потом подождали когда из верхнего цилиндра выбежит 30-50 миллилитров и тоже закрутили золотник.

Долили тормозную жидкость до уровня. Завели ГАЗ 66 и после 2-го качка педалью тормоза — появились тормоза. Проверили на ходу торможение, всё крутится когда надо и тормозит когда надо. После проведенного ремонта — колесо остается сухое.

Инструменты которые понадобятся для регулировки ручника

Перед началом процедуры нам необходимо подготовить: 1. Домкрат 2. Отвертка с плоским шлицем 3. Ключ на 10

Для того, чтобы отрегулировать силу натяжения ручного тормоза на автомобиле Рено Логан, необходимо демонтировать пластиковую накладку трансмиссионного тоннеля, и поддомкратить заднюю часть автомобиля.

После того, как автомобиль приподнят, а тоннель демонтирован, вам необходимо произвести пару-тройку нажатий педали тормоза автомобиля- рукоятка ручного тормоза приподнимется вверх.

Очень часто автолюбители производят подтягивание ручника автомобиля без поддомкрачивания задней части автомобиля, что не совсем правильно. Для корректной регулировки ручного тормоза достаточно приподнять одно колесо, выставить ручник на 3-5 отщелкиваний и подтягивать трос до тех пор, пока вы не сможете прокрутить поддомкраченное колесо руками.

Регулирование отщёлкиваний производится при закручивании/откручивании гайки: натяжение троса ручного тормоза происходит при закручивании гайки по часовой стрелке. При откручивании гайки- происходит ослабление троса.

Чтобы отрегулировать степень натяжения берем ключ на 10 и закручиваем/откручиваем гайку, которая расположена возле стояночного тормоза. Если вы не хотите демонтировать тоннель, то вам необходимо найти ключ с удлиняющей головкой.

Это интересно: Рено Логан как поменять салонный фильтр — описываем развернуто

Когда необходимо подтягивать трос?

Если всё в порядке, значит, ручной тормоз настроен правильно и можно заглушку вместе с облицовкой тоннеля пола устанавливать на место. По мере затяжки проверяйте ход рычага Из этого руководства вы узнали, как отрегулировать ручной тормоз на Рено Логан, но после подтяжки троса необходимо также проверить, насколько эффективно функционирует система ручной блокировки задних колёс.

Просто поставьте машину на ручник и убедитесь, что она под таким уклоном будет оставаться неподвижной. Если же стояночный тормоз недостаточно эффективен или вовсе не держит, несмотря на правильно выполненную регулировку, то, вероятно, тросы слишком сильно растянулись или повреждены. В любом случае здесь потребуется замена.

Как поменять трос ручника В любую деталь автомобиля заложен определённый ресурс, по истечении которого она должна быть заменена. То же касается и такого элемента системы стояночной блокировки колёс, как трос привода тормозных колодок.

О том, как починить ручной тормоз на Рено Логан, если его не удаётся отрегулировать, вы узнаете далее, но для начала следует отметить, что колодки на этом авто приводятся в действие от двух тросов — каждая от своего. Поэтому менять придётся каждый трос по отдельности.

Сам же процесс замены выглядит так: Вначале необходимо ослабить натяжение приводных тросов при помощи регулировочной гайки так, как это описано в первой части статьи.

Инструкция по натяжке и замене привода

Поскольку механизм стояночной тормозной системы располагается под днищем машины, то для выполнения работ нужна смотровая канава, эстакада либо подъемник. В крайнем случае можно обойтись и без них, но тогда придется вывесить заднюю часть авто и лечь под него, что не только неудобно, но и опасно. Перед тем как подтянуть трос, следует надежно зафиксировать передние колеса автомобиля противооткатными башмаками.

Затем действовать в такой последовательности:

1. Установите рычаг ручного тормоза в нижнее положение.
2. Поднимите на домкрате любое из задних колес.

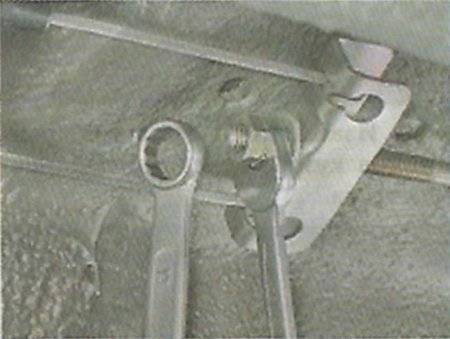

3. Вооружившись двумя рожковыми ключами, подходящими по размерам к гайкам натяжного устройства, спуститесь в смотровую яму.
4. Удерживая основную гайку, расположенную на шпильке возле коромысла, ослабьте контргайку.
5. Закручивайте натяжную гайку, периодически проверяя вращение подвешенного колеса рукой. Чтобы шпилька не крутилась, ее тоже нужно удерживать пассатижами либо ключом.
6. Прекратите подтягивать трос, как только колодки начнут схватывать колесо. Сделайте 1—2 оборота гайки назад и проверьте работу «ручника». Он должен срабатывать после второго щелчка.
7. Затяните контргайку, опустите домкрат и попробуйте действие ручного тормоза на уклоне.

Для замены тросового привода придется выделить больше времени, особенно для разборки барабанной тормозной системы. Для вывешивания обоих задних колес приготовьте деревянные колодки, а для замены – стандартный набор инструментов, специальных приспособлений не потребуется. Алгоритм действий такой:

1. Поставьте авто на яму и ослабьте трос до конца, как рассказано выше. Открутите обе гайки и снимите его с коромысла.
2. Поднимите заднюю часть машины, установите ее на колодки и снимите колеса.
3. Демонтируйте барабаны и открутите болты крепления тросика к заднему кожуху.
4. Снимите тормозные колодки и распорную планку. Добравшись до рычажка, скиньте с него петлю троса. Извлеките его из кожуха, операцию повторите с другой стороны.

Новый тросовой привод установите в обратном порядке начиная с механизмов колес. В конце произведите его натяжку и проверку работоспособности ручного тормоза.

Ослабление троса ручного тормоза обычно происходит из-за двух причин:

1. Вытягивание самого троса от постоянного сильного натяжения

Если сравнивать конструкцию регулировки ручника Ларгуса с остальными отечественными машинами, то то здесь можно почувствовать сильную разницу. Да это и понятно, ведь в Ларгусе от российского производителя — одна только сборка и название. Теперь ближе к делу.

Принцип выполнения регулировки ручника

1. Полностью опустите рычаг ручника в салоне.

Опустите ручку ручника

Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.
Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.

Снимите глушитель с крепления к кузову

Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).

Снимаем и отводим в сторону защитный экран

Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.

Механизм выглядит так

Ослабьте ключом на 13 затяжку первой гайки.

Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона.
Попросите напарника проверить ход ручки рычага, либо проверьте его сами.
Как только ход ручника будет 3-4 щелчка, затяните контргайку.
Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике.
Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.

Как подтянуть ручник на акценте тагаз

Краткий фотоотчет с инструкциями по вопросу «Как подтянуть ручник Хендай Акцент ЛС (LC)«.

Обычно уходит много времени на поиск информации в интернете о подтяжке ручника Акцент без использования ямы или эстакады. И действительно, подтянуть ручник вполне возможно через салон автомобиля, как это и показано в фотоотчете.

Из инструментов понадобятся только пара отверток и ключ на 12, чтобы регулировать положение гайки регулировки тросиков. Тугость натяжки — по вашему желанию (оптимально — 3 щелчка).

Подтяжка тросика ручного тормоза на Hyundai Accent особенно пригодится после замены задних тормозных колодок.

Для удобства отодвигаем водительское и пассажирское сиденья до упора вперед.

После этого, с двух сторон по бокам заднего подстаканника, откручиваем по шурупу. Слева.

После чего поднимаем консоль. У нас есть доступ к необходимой области регулировки.

Видим нужную нам гайку.

Крупным планом. Необходимо знать, что подтягивать нужно на выключенном ручнике и крутить гайку так, чтобы держатель тросиков двигался в сторону передних сидений.

На этом все. Натягиваем до нужного количества щелчков. Сборка производится обратном порядке.

Система стояночного тормоза автомобиля Hyundai Accent отличается высокой надёжностью и долговечностью. Несмотря на это, как и все остальные узлы и агрегаты машины, ручник нуждается в периодическом обслуживании и ремонте. В процессе длительной эксплуатации тормозные колодки подвергаются износу, плюс ко всему трос привода колодок постепенно растягивается, из-за чего после установки рычага ручного тормоза даже в самое крайнее положение колёса транспортного средства не блокируются с необходимым усилием. В этом случае неисправность довольно быстро устраняется сотрудниками автосервиса. Но многие автовладельцы, не желающие тратиться на услуги мастера, задумываются о том, как подтянуть или заменить ручник на Хендай Акцент своими руками.

Ручной тормозной механизм легкового автомобиля устроен настолько просто, что с его регулировкой и мелким ремонтом справится даже неопытный автолюбитель. Поэтому если вы ранее не занимались техническим обслуживанием своей машины, не стоит отчаиваться — просто воспользуйтесь этой статьёй как руководством, где рассказывается, как подтянуть ручник на Акценте. Благо для этого вовсе не нужно иметь в распоряжении какого-то специального оборудования.

Как проверить ручник

Перед тем как приступать к достаточно трудоемким работам по подтягиванию ручника, нужно проверить, действительно ли имеется в этом необходимость. Провести диагностику стояночного тормоза можно при помощи специального стенда в сервисном методы.

Самый простой способ проверить ручник – это вывесить одно из задних колес автомобиля, поставить автомобиль на ручник и попытаться вручную покрутить колесо. Если колесо прокручивается, значит, стояночный тормоз неправильно работает и требуется, скорее всего, регулировка или замена троса.

Есть еще один способ проверить ручник автомобиля, но он более «жестокий» по отношению к тормозным колодкам автомобиля и другим элементам тормозной системы. Способ заключается в том, что автомобиль ставится на ручник, после чего включается первая передача и давится педаль газа в пол. Если ручник хорошо держит машину, она слегка дернится и сразу заглохнет.
