Как подтянуть рулевую рейку: подтяжка рейки своими руками

Содержание

Можно ли отрегулировать рулевую рейку своими руками – технология подтяжки

Здравствуйте, уважаемые автолюбители! Иногда, неожиданно подкрадывается чувство «белой» зависти, когда в мануалах зарубежных автопроизводителей читаем слова о том, что срок службы червяка или рейки в рулевой рейке автомобиля, рассчитан на 14-15 лет.

Рассчитан и… так оно на самом деле: рулевая рейка не выходит из строя. Естественно, при соблюдении определенных условия, как то: рекомендованные сроки обслуживания рулевой рейки, применение рекомендованных и качественных масел, и эксплуатация автомобиля на соответствующих дорогах.

И, если первые два пункта вполне выполнимы со стороны владельца авто, то третий, увы, для нас пока остается сказочной мечтой. Поэтому сегодня мы с вами рассмотрим вопрос о том, как подтянуть рулевую рейку своими руками.

Регулировка рулевой рейки – процедура несложная и вполне под силу любому водителю. Да и по времени она занимает не более часа со всеми подготовительными мероприятиями. Но, вначале, вспомним для чего, и когда необходима подтяжка рулевой рейки.

Зачем нужна регулировка рулевой рейки?

Из устройства рулевой рейки типа: шестерня-рейка: к колесам усилие водителя передается посредством шестерни (прямозубой или косозубой), которая устанавливается на подшипнике и взаимодействует с зубчатой рейкой.

Беззазорное зацепление шестерни и зубчатой рейки осуществляется благодаря прижимным пружинам.

Наиболее распространенные неисправности: люфт или стук в рулевой рейке. Причинами люфта или стука могут служить:

Ослабилось крепление картера рулевой рейки, рулевой сошки либо кронштейна крепления картерного рычага.
Естественный износ передающей пары: шестерня- рейка.
Нарушение регулировки зацепления передающей пары.
Износ шаровых шарниров рулевых тяг и так далее.

При неправильной регулировке зацепления в передающей паре может наблюдаться тугое вращение руля . Именно в этом случае и требуется регулировка рулевой рейки, и, естественно, долив или замена масла (смазки) в картере рулевой рейки.

Как регулировать рулевую рейку своими руками?

Сразу же хочется предупредить о том, что подтяжка рулевой рейки может и не решить проблему с люфтом. Дело в том, что степень износа деталей передающей пары: шестерни и зубчатой рейки нам и вам неизвестна. Это может показать только вскрытие. Мы же говорим о первой подтяжке.

Если же подтяжка рулевой рейки не принесет желаемого результата и люфт или стук не пропадет, то нужно записываться на аудиенцию к специалисту. Но, пока, зовем товарища по гаражу (вам понадобится напарник для регулировки) и приступаем к подтяжке.

Подтяжка рулевой рейки своими силами

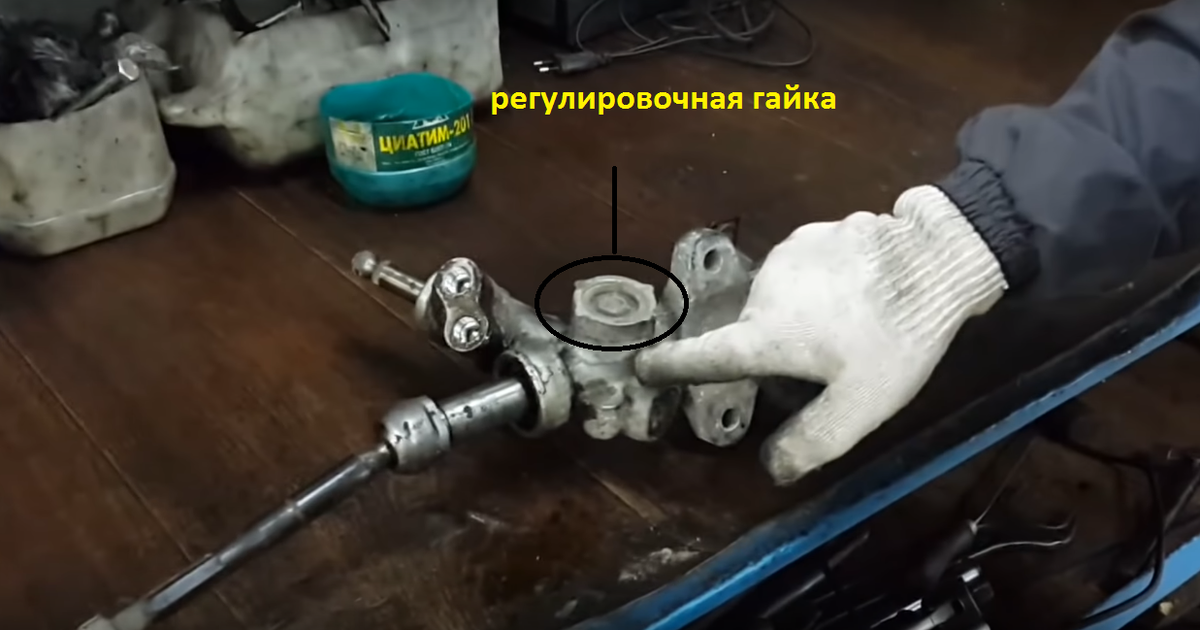

Регулировка производится путем подтяжки регулировочного винта. Он находится в рулевом механизме (в торцевой крышке).
Идеальный вариант – если у вас есть яма в гараже или эстакада на территории. Если же нет, то можно подтянуть рейку и на домкратах. Естественно, укрепив автомобиль после подъема на упорных «козлах».
Перед подъемом кузова домкратами, передние колеса выставляются ровно (прямо).
Люфт руля измеряется люфтомером (есть электронные, а есть и примитивные старые люфтомеры). ГОСТ РФ гласит о том, что люфт руля не может превышать 10 градусов.

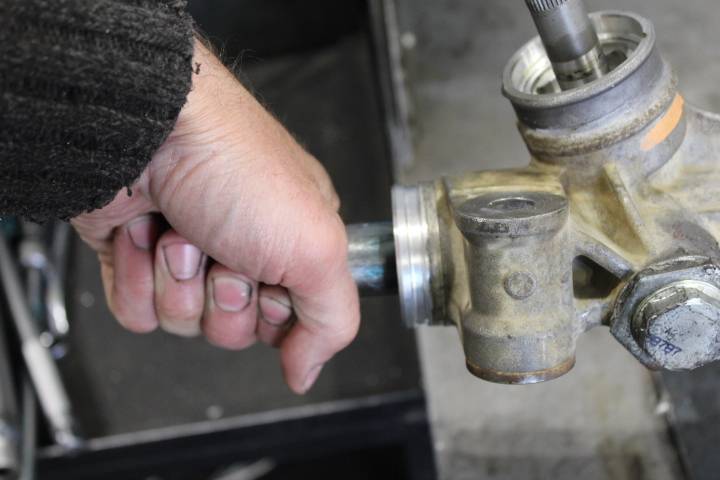

Подтяжку регулировочного винта осуществляем медленно, систематически проверяя ход руля и наличие люфта или стука в колонке.
Если вам показалось, что проблема решена, то проведите ходовое испытание. Если же в процессе движения, после подтяжки вы почувствуете «тяжесть» рулевого колеса, то регулировочный винт придется слегка ослабить.

Задача регулировки рулевой рейки считается выполненной, если: люфт или стук исчезли, а руль свободно возвращается в центральное положение.

Рулевая рейка Ваз 2115 – устройство

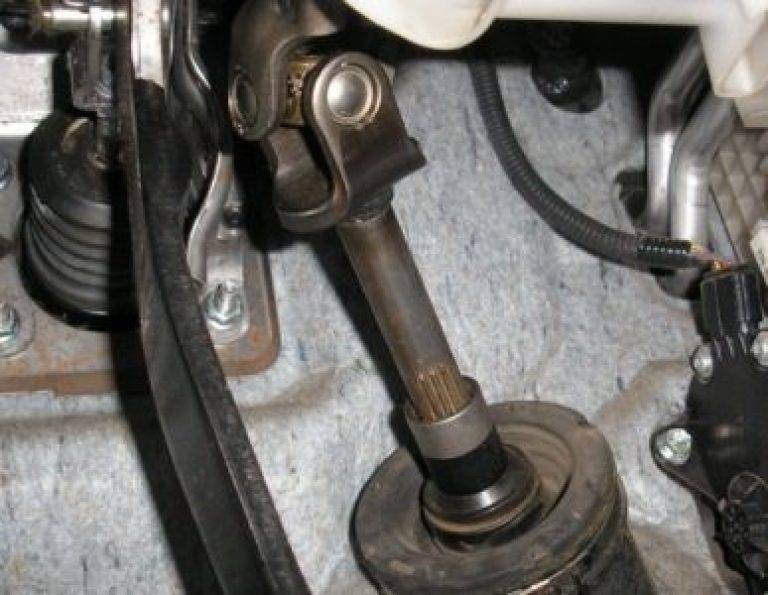

Одним из важных узлов автомобиля является рулевой механизм. Рулевая рейка в автомобиле — наиболее важная часть узла.

Через нее усилие, прикладываемое водителем на руль с помощью наконечников и тяг, передается на рычаги поворота, которые соединены с управляемыми колесами через цапфы. Из этого следует, насколько важна исправность рулевой рейки для безопасного движения автомобиля.

На фото представлены элементы составляющие конструкцию управления рулем.

Позиция 20 – рейка.
Позиция 21 – опорная втулка рейки.
Позиция 22 – демпфирующее кольцо.
Позиция 23 — резинометаллический шарнир.
Позиции 10, 11, 14 – детали крепления рейки к рулевым тягам.
Позиция 12 – скобы для крепления рулевого устройства к щитку впереди кузова, 13 – резиновые опоры рулевого механизма, 15 – защитный чехол устройства. С рейкой позиции 20 в зацепление входит приводная шестерня, установленная на подшипниках в картере позиции 17 узла рулевой рейки. Металлокерамческий упор, уплотненный резиновым кольцом в картере, поджимает рейку к шестерне пружиной, которая упирается в гайку.

Основные неисправности рулевой рейки на Ваз 2115

Давайте выделим основные признаки неисправности и их возможные причины:

Вращение рулевого колеса дается слишком туго, появляются лишние звуки в виде свиста. Возможная причина-утечка жидкости ГУР и ее снижение к минимальной отметке, истирание роторной пары.
Вращение рулевого колеса дается туго, но после набора скорости ситуация нормализуется. Одновременно с этим появляется неприятный «зудящий» шум. Основная причина – появление задиров на роторной части и привалочной поверхности.
Поворачивать руль тяжело только влево или вправо и при условии низкой температуры ГУР (ниже 25-30 градусов Цельсия). Как только жидкость прогревается до 55-60 градусов, шум пропадает.
Поворот руля водителем не совпадает с реальным углом разворота передних колес авто. При появлении такой проблемы машина перестает быть управляемой, ее бросает на поворотах.
Возникает сильная вибрация рулевого колеса при движении по плохой дороге. Если же повернуть руль в одну или другую сторону, то звук может пропасть.
Потекла рулевая рейка. В этом случае жидкость гидроусилителя появляется на пыльниках. При этом течь будет заметна по снижению уровня в бачке ГУР. Если ничего не делать, то возможен выход из строя сальников вала, его повышенный износ или появление ржавчины.
Руль отказывается возвращаться в первоначальное положение или же это происходит, но очень туго. Причина такой проблемы — в деформации вала или картера рейки.

Но это еще не все

Вы должны обращать внимание на неисправности самого гидроусилителя руля

Здесь признаки проблем рулевой рейки могут быть следующими:

Повышенная пенистость жидкости ГУР. Это просто диагностировать – достаточно заглянуть в бачок;
появляются лишние шумы при повороте рулевого колеса и работе ГУР;
на холостых оборотах ГУ не работает вовсе. При увеличении оборотов рулевое колесо поворачивать проще;
пропадает усилие при повороте руля в обе из сторон. Как правило, причина такой проблемы – разрушение резинового кольца.

“Хендай”

Как на этом автомобиле производится самостоятельная регулировка рулевой рейки? “Хендай”, а именно его ремонт, также не вызовет трудностей. Нужна лишь яма либо подъемник. Порядок операций тот же, что и для остальных автомобилей. На некоторых моделях может понадобиться специальный ключ. Но владельцы также пишут, что стук случается и не из-за рейки, а из-за рулевых тяг.

Регулировка рулевой рейки — процедура несложная и вполне под силу любому водителю. Да и по времени она занимает не более часа со всеми подготовительными мероприятиями. Но, вначале, вспомним для чего, и когда необходима подтяжка рулевой рейки.

Зачем нужна регулировка рулевой рейки?

Беззазорное зацепление шестерни и зубчатой рейки осуществляется благодаря прижимным пружинам.

Ослабилось крепление картера рулевой рейки, рулевой сошки либо кронштейна крепления картерного рычага.
Естественный износ передающей пары: шестерня- рейка.
Нарушение регулировки зацепления передающей пары.
Износ шаровых шарниров рулевых тяг и так далее.

Как регулировать рулевую рейку своими руками?

Подтяжка рулевой рейки своими силами

Регулировка производится путем подтяжки регулировочного винта. Он находится в рулевом механизме (в торцевой крышке).
Идеальный вариант – если у вас есть яма в гараже или эстакада на территории. Если же нет, то можно подтянуть рейку и на домкратах. Естественно, укрепив автомобиль после подъема на упорных «козлах».
Перед подъемом кузова домкратами, передние колеса выставляются ровно (прямо).
Люфт руля измеряется люфтомером (есть электронные, а есть и примитивные старые люфтомеры). ГОСТ РФ гласит о том, что люфт руля не может превышать 10 градусов.
Подтяжку регулировочного винта осуществляем медленно, систематически проверяя ход руля и наличие люфта или стука в колонке.
Если вам показалось, что проблема решена, то проведите ходовое испытание. Если же в процессе движения, после подтяжки вы почувствуете «тяжесть» рулевого колеса, то регулировочный винт придется слегка ослабить.

Виды и принцип работы рулевых реек

1. Механические рулевые рейки

Перемещение механизма механических рулевых реек осуществляется благодаря усилию, с которым человек поворачивает рулевое колесо. А это делает машину менее маневренной. Более того, во время езды происходит передача ударов от подвески на руль. Поэтому, чтобы управлять авто с механической рулевой рейкой, водитель прикладывает значительные усилия.

2. Рулевые рейки с ГУР

Гидравлический усилитель руля включает в себя насос, распределитель, рабочий цилиндр, масляный бак, а также соединительные шланги.

Когда мотор запущен, насос всасывает смазку из бака, нагнетает ее в золотниковый распределитель. Этот механизм позволяет дозированно подавать масло в рабочий цилиндр слева либо справа от поршня (зависит от того, куда крутится рулевое колесо). Благодаря масляному давлению поршень и рейка перемещаются, в результате колеса поворачиваются. Человеку, управляющему автомобилем, нужно приложить небольшие усилия, чтобы повернуть руль, даже когда машина не двигается.

Управляет распределителем торсион, это пружинистый железный стержень, установленный на рулевой вал и соединенный с золотниковым клапаном. Если рулевое колесо в нейтральном положении, золотник распределителя перекрывает подающие каналы, поэтому смазка утекает снова в бак. Если же руль вращается, происходит скручивание торсиона, он поворачивает внутреннюю часть золотникового клапана. Это приводит к открытию дозирующих каналов распределителя, и смазка попадает в рабочий цилиндр.

С увеличением угла поворота рулевого колеса происходит более сильное закручивание торсиона. В результате пропускная способность каналов распределителя увеличивается, так же как и усилие, прикладываемое к рулевой рейке.

Если руль повернут в крайнее левое или правое положение, происходит срабатывание предохранительных клапанов. С их помощью сбрасывается масляное давление, чтобы не допустить выхода из строя ГУР.

Помните о том, что, если у вас машина таким механизмом, чтобы не допустить поломку, не оставляйте вывернутыми колеса, регулярно проверяйте уровень масла в баке, при необходимости меняйте его.

3. Рулевые рейки с ЭУР

Если на вашем авто установлен электроусилитель руля, управлять машиной будет легко. Этот механизм компактный, поэтому потребление горючего уменьшится, особенно если сравнивать с гидроусилителем. В последнем случае насос непрерывно функционирует, если мотор запущен, электропривод включается, лишь когда водитель поворачивает.

Как функционирует рулевое управление с электроусилителем: во время совершения маневра торсион передает усилие от руля на рулевой механизм. Датчик крутящего момента сигнализирует о величине усилия в ЭБУ (электронный блок управления), сюда же поступают данные от датчиков коленвала, угла поворота руля и скорости (ABS). Как только информация будет обработана, создается управляющий сигнал, запускающий электродвигатель, расположенный на рулевой рейке.

Управление автомобилем с электроусилителем руля имеет свои особенности:

когда маневр совершается на небольшой скорости, электродвигатель получает сигнал на создание наибольшего крутящего момента, поэтому водителю комфортно управлять машиной;
если же авто поворачивает на большой скорости, электродвигатель выдает небольшой крутящий момент, поэтому руль «наливается»;
как только авто перестроится, электронный блок управления подает команду, чтобы колеса вернулись в среднее положение;
при езде ЭБУ отслеживает, насколько колеса отклоняются от среднего положения из-за отличия давления в покрышках либо их неравномерного износа, бокового ветра и прочих факторов, а затем сигнализирует электродвигателю о том, какая траектория движения авто будет правильной;
так как одна шестерня вращается при поворотах рулевого колеса, даже если электропривод сломается, вы сможете ехать на машине.

На современных авто все чаще устанавливают электроусилитель руля, который по своим характеристикам намного превосходит ГУР.

Как добраться до механизма регулировки рулевой рейки

Чтобы можно было все сделать без ямы или подъемника, необходимо выполнить предварительные действия для того, чтобы добраться до регулировочной гайки.

Первым делом отсоединяем аккумулятор, снимаем обе клеммы:

Затем откручиваем крепление батареи, вывернув две гайки по краям:

Теперь можно снимать его и убрать подальше, чтобы не мешался. Как видите, немного места освободили, но это еще не все:

Теперь приподнимаем пластмассовую подставку, под которой находится еще 4 болта:

Которые также необходимо отвернуть:

И после этого нужно сдвинуть эту металлическую площадку немного вперед, чтобы она отсоединилась от подушки крепления корпуса воздушного фильтра.

А теперь можно ее просто отодвинуть немного назад, чтобы получит еще больше места и доступа к рулевой рейке. Примерно это будет выглядеть следующим образом, как я представил на фото ниже:

Подтяжка рулевой рейки Калины со снятием

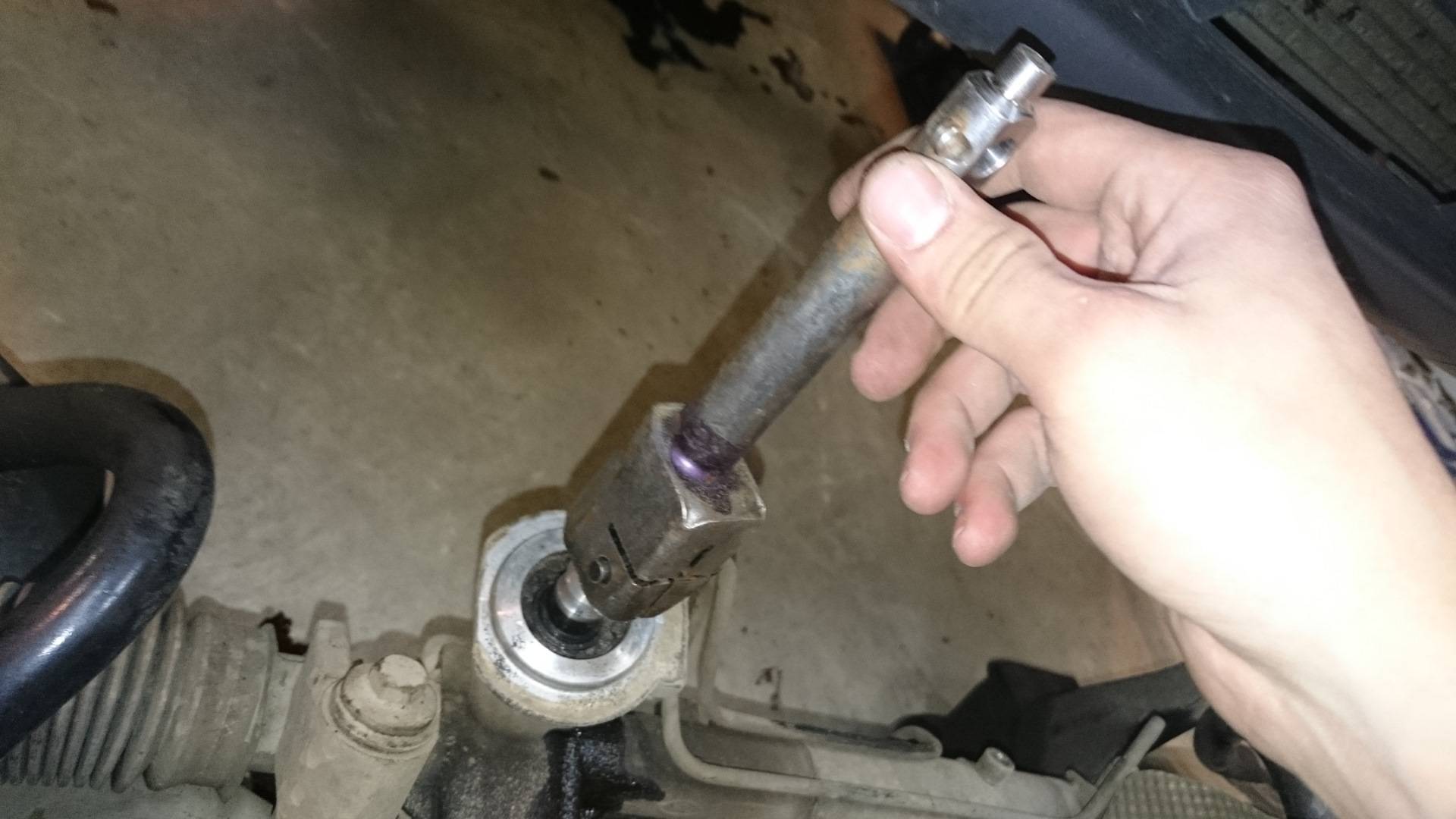

Потребуется: специальный ключ для рулевой рейки Калины (подходит от ВАЗ 2110), снять рулевую рейку вместе с тягами (усами). Закрепляем рулевую рейку в тисках, подложив бруски, чтобы она не шевелилась. Берем руками за тяги рейки (усы) и пошатыванием их, определяя величину люфта. Теперь, чтобы убрать люфт в рулевой рейке Калина следует воспользоваться специальным ключом. Вставляем его и поворачиваем его против часовой стрелки примерно на 10-15 градусов, после чего снова пошатываем усы руками. Если при очередной проверке люфт рейки остался, тогда подтягиваем рейку опять на 10-15 градусов. Так делаем до тех пор, пока люфт в рейке не исчезнет вообще.

Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует

Обратите внимание, что перетягивать рулевую рейку тоже нельзя, в противном случае руль будет тяжело вращать. После того, как рулевая рейка отрегулирована, нужно закернить гайку упора, обмяв резьбу картера

Кстати, так выглядит инструкция по регулировки рейки из сервисного руководства: Проверка зазора между упором рейки и гайкой упора

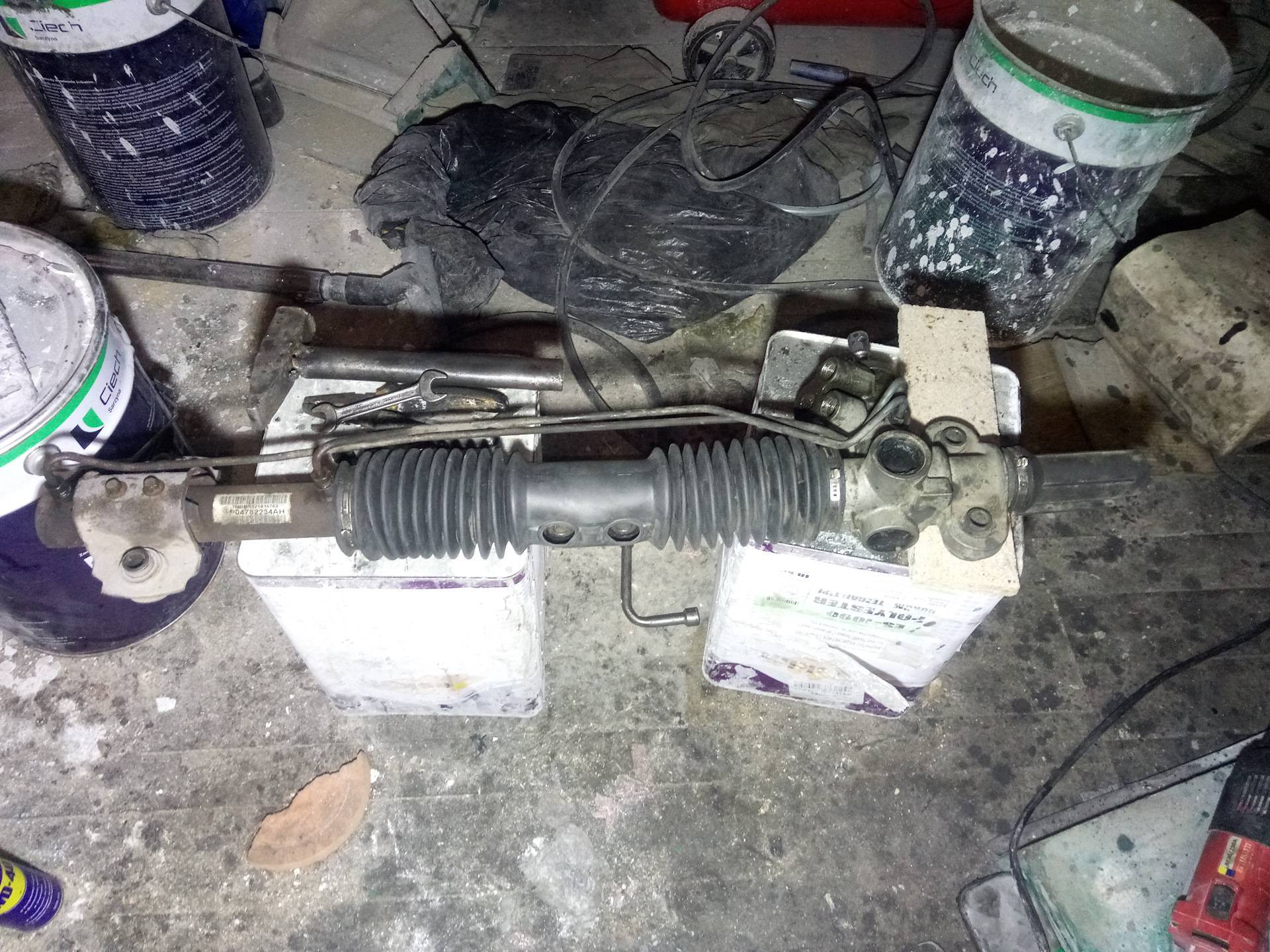

Снимите рулевой механизм с автомобиля.
Установите рейку в среднее положение, которое определяется размером (87±0,25) мм от оси шестерни до торца рейки. С помощью специального приспособления нагрузите рейку силой Р = (500±20) Н, или (51±2) кгс, на расстоянии 84 мм от оси шестерни в направлении к упору рейки.
Максимально допустимый зазор между упором и гайкой составляет 0,2 мм. Максимально допустимое перемещение Х рейки, замеренное через относительное перемещение нажимного пуансона 1, не должно превышать 0,16 мм.

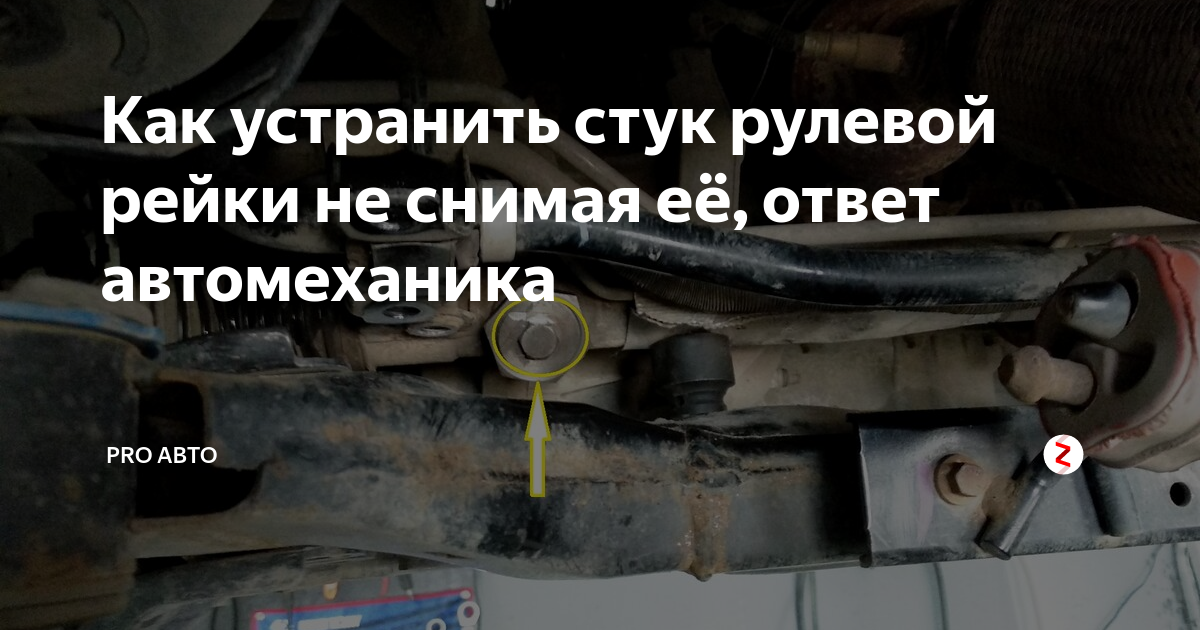

Устранение стука рулевой рейки путем подтягивания

Стук рулевой рейки на Калине — довольно частое явление. Примерно год назад стали появляться небольшие постукивания на разбитой грунтовке или щебне. А со временем стуки стали все сильнее. Давно собирался заняться этим ремонтом, но никак руки не доходили. Хотя, ремонтом это назвать трудно, так как разбирать ничего не придется, а нужно будет лишь подтянуть гайку. Теперь обо всем по порядку и более подробно. А для начала, как всегда список необходимых инструментов:

Головка с воротком или обычный на 10
Ключ на 13 (головка будет удобнее всего)
Специальный ключ для подтягивания рулевой рейки Калины (ВАЗ 2110)

Признаки неисправности

Если система управления выходит из строя, это является серьезной проблемой, которую нельзя игнорировать. Своевременное обращение к профессионалам в сервисный центр в Санкт-Петербурге может предотвратить серьезные последствия поломки.

Рулевая рейка Хендай Солярис нуждается в немедленной диагностике, если появляются следующие признаки неисправности:

во время работы двигателя руль туго вращается, нормальное усиление возвращается после прогрева авто;
во время езды по неровной дороге при повороте руля слышится стук;
люфт руля увеличивается, руль в одну сторону поворачивается туго, в другую — легко;
гидроусилитель руля работает шумно;
гидравлическая жидкость начинает подтекать из рейки.

Любой из этих признаков говорит о неполадках в системе рулевого управления. После этого проблемы переходят в насос гидроусилителя и рулевую рейку. Если у вас возникает подобная проблема, стоит обратиться в сервисный центр

Иначе может потребоваться ремонт рулевой рейки Солярис или замена важного для автомобиля элемента, а цена за подобную услугу довольно высокая

Как правильно подтянуть рулевую рейку

Итак, первым делом нужно поместить автомобиль в периметр ремонтной зоны или смотровой ямы, чтобы комфортно можно было проводить ремонтные работы. В зависимости от типа механизма управления принять решение о способе подтяжки: через возможности моторного отсека или из-под днища авто. И в первом и во втором случае будут препятствия в виде стороннего навесного оборудования или металлической защиты поддона картера. В обеих вариантах придется частично демонтировать оснастку, если речь не идет о российских ВАЗах.

Наиболее практичный и универсальный вариант – из-под днища автомобиля. Для этого нужно забраться под машину, отвинтить защиту поддона картера. Через возможности проема в области расположения передней оси рожковым ключом расконтрогаить регулировочную гайку. Вторым ключом на «17» приступить к закручиванию прижимной пружины вместе с гайкой.

подтягивать следует всегда по часовой стрелке, если речь идет о самостоятельном устранении поломки. В противном случае, мастера СТО знают точный алгоритм проведения работ, без использования различных инструкций или подсказок;
количество полуоборотов напрямую зависит от величины фактического люфта в системе. В некоторых случаях достаточно будет два-три, в иных и двух оборотов недостаточно. Однако не следует переусердствовать с затяжкой, так как при очередном повороте руль заклинит в крайней точке. В стационарных мастерских используют специальные динамометрические ключи с манометром. Затяжка происходит по показаниям датчика.

Рекомендовано сделать так: немного поджать механизм, законтрогаить гайку, со стороны салона провернуть рулевое колесо, чтобы понять, как оно вращается. При необходимости можно сделать дотяжку.

Можно ли подтянуть рулевую рейку не имея опыта работы, однозначно, что можно. Но перед началом работы нужно подстраховаться наставником или тщательно изучить рекомендации инструкции по эксплуатации конкретного технического средства.

Разборка рулевой рейки. Подготовительный этап

Перед тем, как приступить к ремонту, нужно четко понимать о каком виде модели идет речь. Диагностике и ремонту подлежат следующие конструкции:

рулевые рейки механического типа;
рулевые рейки с гидроусилителем;
рулевые рейки с электроусилителем.

Каждый из вышеперечисленных механизмов устанавливается на автомобиль. В зависимости от этого выстраивается алгоритм проведения работ. Начальные этапы характерны для всех видов реек.

Что необходимо иметь при «себе»: набор автомобильных инструментов, переносной осветительный прибор, ветошь, запасные части, ремонтные комплекты.

Замена рулевой рейки ВАЗ-2114: основные моменты

Под шлицевой вал подкладывается кусок резины, затем устройство хорошо затягивается в тисках. Чтобы добиться выхода подшипников, можно воспользоваться молотком, однако не стоит испытывать детали на прочность. Без фанатизма. После все составляющие промываются в уайт-спирите. Чтобы добиться наилучшего результата, можно воспользоваться не тряпкой, а кисточкой. Если наблюдается неисправная работа подшипника, меняем его на новый (извлекается при помощи съемника).

Рулевая рейка (или, как ее еще называют, рулевой редуктор) представляет собой связующее звено между рулем и колесами машины. Благодаря этому узлу путем перемещения рулевого колеса можно задавать машине необходимое направление. Выход из строя этого узла может привести снижению или полной потере управляемости, что чревато тяжелыми последствиями.

Симптомы неисправности

Основная причина поломки рулевой рейки – низкое качество дорог. Частое движение по пересеченной местности, щебню, попадание в ямы на большой скорости, удары о бордюры – все это рано или поздно приводит к выходу из строя или нарушениях в регулировке узла.

Вы должны быть внимательными к своему авто и оперативно реагировать на симптомы неисправности. В частности, проблемы с рулевой рейкой могут проявить себя появлением стуков при выполнении поворотов, повышенной тугостью вращения рулевого колеса, появлением масляных пятен в области рулевой рейки. В такой ситуации необходимо срочно демонтировать узел, провести его регулировку, а при необходимости и замену.

Признаки неисправности рулевой рейки

Если с рулевой рейкой возникли проблемы, водитель это ощутит сразу по «поведению» машины. Можно выделить следующие основные признаки неисправности рулевой рейки:

При повороте рулевого колеса из рейки доносится стук;

Чувствуется люфт в работе рулевого колеса;
Колеса поворачиваются на меньший или больший угол при повороте рулевого колеса, чем ранее. В целом машину контролировать становится сложнее;
При центральном положении руля нет усилия;
Усилие полностью отсутствует даже при повороте рулевого колеса, но ситуация исправляется после прогрева жидкости гидроусилителя руля выше 50 градусов по Цельсию.

Симптомы могут проявиться как все сразу, так и по отдельности. В большинстве случаев причиной неисправной работы рулевого механизма является именно разболтанная, а не вышедшая из строя рейка. Соответственно, подтянув рулевую рейку, удастся решить возникшие проблемы.
