Проверка термостата без снятия с автомобиля

Устройство и принцип работы

Конструкция и принцип действия термостата во многом зависит от типа наполнителя.

Рассмотрим каждый из вариантов:

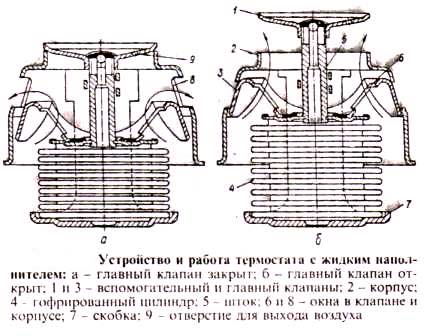

1. Термостат с жидким наполнителем.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта.

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

2. Термостат с твердым наполнителем.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70

градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67

градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Фаркопы для легковых автомобилей, виды и требования к ним

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Простые методики проверки прибора

В составе термостата находятся клапаны, которые могут открывать путь жидкости через радиатор, одновременно перекрывая прямой перепуск обратно в рубашку охлаждения блока. Когда тепловой режим установился в пределах нормы, клапаны направляют большую часть антифриза в радиатор, все процессы стационарны, а температура жидкости примерно равна во всех точках. Проверка работы термостата всегда основана на замерах температуры в разных местах системы охлаждения. Её можно произвести приблизительно, не демонтируя регулятор с машины, или более точно после снятия.

Контроль состояния без демонтажа деталей

Сам процесс снятия термостата обычно несложен, но отягощён процедурами слива жидкости, а потом обеспечения герметичности, заправки системы и удаления воздушных пробок. К счастью, в большинстве случаев достаточно надёжной будет проверка прибора непосредственно на моторе:

1. Для начала надо выяснить по какой схеме установлен термостат на конкретном автомобиле, то есть в каком порядке циркулирует жидкость по большому и малому кругам. От этого зависит, температуру какого из шлангов надо контролировать.
2. Определившись со шлангом, можно запустить двигатель, и по мере прогрева рукой или специальным бесконтактным прибором (пирометром) измерять температуру поступающей в радиатор жидкости.
3. При работе термостата на малый круг подводящий шланг радиатора должен оставаться холодным, это означает исправность соответствующего клапана.
4. По мере приближения температуры к рабочей зоне по индикатору приборной панели, шланг должен начать теплеть, а затем стать настолько же горячим, как и двигатель. Это будет означать исправность термостата и правильную работу обоих его клапанов.

Проверить исправность термостата без снятия практически всегда можно с достаточной надёжностью. Главным при этом должно стать правило менять его на новый при малейших подозрениях. Здоровье двигателя важнее.

Проверка снятого термостата

Иногда всё же требуется более точная визуальная проверка. Чтобы узнать, например, рабочий ли термостат был куплен, не ставя его на машину, или убедиться в правильности заявленных порогов срабатывания детали.

Самый надежный способ проверки работоспособности термостата — после его снятия с автомобиля

Для этого термостат помещают в сосуд с водой и ставят на плитку. Вода нагревается, температура контролируется подходящим термометром. У термостата обычно указываются температуры начала открытия и полного переключения потока на большой контур. Это прекрасно можно заметить, наблюдая за перемещением клапанов, нагревая воду до кипения и фиксируя показания термометра. Работоспособность подтвердится, если реальные пороговые значения совпадут с заявленными.

Как проверить мультиметром термостат

Особо следует упомянуть так называемые электронные термостаты. Никакой особенной электроники там нет, просто для более точной работы в них встраивается дополнительный нагревательный элемент. Это позволяет форсировать открытие радиатора при интенсивных нагрузках, а также решить проблему начального открытия, когда двигатель уже прогрелся, а к термостату поступило недостаточно тепла для быстрого срабатывания. В этих случаях система управления двигателем подаёт напряжение на нагреватель, который и ускоряет термостат.

Для проверки нагревателя достаточно переключить мультиметр на режим омметра и измерить сопротивление между контактами разъёма нагревателя. Обычно оно должно быть в пределах 10-20 Ом. Если разъём четырёхконтактный, значит в корпусе термостата ещё имеется датчик температуры, они имеют разное сопротивление, узнать которое можно из спецификации конкретного прибора и проверить тем же мультиметром.

Автомобильные термостаты не настолько сложны, чтобы с их проверкой не справился любой человек, проявивший минимум любознательности. А делать это стоит не только при появлении признаков неисправности. Например, опыт показывает, что эти приборы не любят плановых замен антифриза, воздушных пробок в системе и простого старения охлаждающей жидкости. Во всех этих случаях есть смысл провести несложные проверки, описанные выше.

ДИАГНОСТИКА В ДОМАШНИХ УСЛОВИЯХ

Для проверки поместите термостат в емкость, после чего залейте его корпус кипятком. Если устройство исправно, клапан должен практически сразу начать открываться. Когда температура воды снизится, возвратная пружина вернет клапан в исходное положение.

Чтобы наиболее точно проверить термостат, поместите емкость с погруженным в воду термоклапаном на нагреватель. С помощью термометра проверьте, по достижению какой температуры клапан начинает открываться. Рабочий температурный диапазон термостата можно узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто производители указывают эту информацию непосредственно на корпусе термостата.

РЕСУРС

Механический термостат – крайне надежная деталь автомобиля, в которой практически нечему изнашиваться. Выходит он из строя лишь вследствие естественного износа трущихся частей стержня клапана, направляющей. Спрогнозировать пробег автомобиля, на котором потребуется замена, крайне сложно, но зачастую это происходит не ранее 150-200 тыс.км.

Гораздо чаще выходят из строя термостаты с электронным управлением. При этом неисправность может быть как в нагревательном элементе, так и в цепи управления от электронного блока управления двигателем (ЭБУ).

Использование некачественной охлаждающей жидкости, езда на воде, значительно ускоряют механический износ. Коррозии, отложения, накипь замедляют быстродействие клапана и могут стать причиной заклиниваний в открытом/закрытом положении.

ЭЛЕКТРОННЫЙ ТЕРМОСТАТ

Устройство системы охлаждения с электронным управлением на автомобилях Volkswagen, Skoda, Audi предполагает наличие нагревателя, встроенного в чувствительный элемент клапана термостата. На определенных режимах работы двигателя нагреватель используется для ускоренного открытия термостата.

Система самодиагностика способна во многих случаях определять характер неисправности и отображать его в коде ошибке. С помощью диагностического оборудования можно проверить работоспособность системы, не снимая термостат с автомобиля. Считав код неисправности после появления на приборной панели «Check Engine», вы можете увидеть:

• обрыв цепи;
• короткое замыкание на массу;
• КЗ на +.

Косвенно проверить работоспособность нагревательного элемента можно, измерив его сопротивление. Обычно это значение в пределах 12-15 Ом, но перед проверкой лучше уточнить нормальное сопротивление конкретной модели электронного термостата.

Если вы знаете, как пользоваться мультиметром, то сможете проверить нагреватель в домашних условиях. Бесконечное сопротивление будет свидетельствовать об обрыве нагревателя. Также в режиме измерения сопротивления можно проверить целостность проводов цепи управления. ЭБУ управляет нагревателем с помощью ШИМ-сигнала, поэтому без осциллографа в домашних условиях проверить сигнал не получится.

Почему термостат выходит из строя

Основные признаки неисправности термостата появляются из-за того, что вещество наполнителя уже становится старым, либо же узел начинает засоряться из-за накипи. Неисправность термостата зачастую проявляется именно в заклинившем клапане. Причем его может заклинить как в открытом положении, так и в закрытом. Иногда он заклинивает даже в среднем положении.

Но у поломок могут и проявляться другие симптомы. Для того чтобы понять, какие признаки поломки могут быть нестандартными, достаточно постоянно наблюдать за прогревом двигателя внутреннего сгорания.

В первом случае автомобиль может изначально работать как обычно, не показывая никаких проблем, но после этого стрелка будет резко подниматься вверх и показывать перегрев. По прохождению 5–10 минут, работа вновь возобновится, и прибор будет нормально функционировать.

Также есть обратная сторона, когда двигатель достаточно долгое время не может нагреться. Например, он прогревается минут 20–30, а только потом начинает нормально функционировать.

Конечно же, в случаях с перегревом ДВС это не приведет к поломке двигателя сразу же при своевременном реагировании. Но если водитель не обнаружит поломку вовремя, то есть риск лишиться мотора и придется приобретать новый.

Если автомобиль полностью не прогревается до рабочей температуры, но уже начинает эксплуатироваться, то в ближайшее время ничего критичного не произойдет. Но такая эксплуатация транспортного средства снижает ресурсы двигателя внутреннего сгорания, а также увеличивает расход топлива при передвижении.

Как определить рабочий термостат или нет, было сказано ранее, но самым действенным методом является использование компьютерной диагностики.

Высококвалифицированные специалисты помогут узнать, почему не работает устройство и что необходимо сделать для ремонта за считанные минуты, подключившись к электронному блоку управления автомобилем.

Проверка термостата автомобиля

Каждый водитель должен уметь находить и проверять термостат на работоспособность. В случае перегрева двигателя, из строя выйдут все важные детали, поэтому следует серьезно отнестись к этому процессу.Система охлаждения двигателя автомобиля одна из главных составных, которая выполняет свою функцию на полную силу. Без охлаждения двигателя, автомобиль может вовсе заглохнуть, а двигатель прийти в негодность. Термостат, один из компонентов системы охлаждения, и его поломка не приведет к хорошей работе агрегата.Термостат – это специально устройство, созданное для того, чтобы избегать перегрев двигателя. В его конструкции находится воск, который при особой температуре начинается плавиться и расширяться, что приводит к раскрытию клапанов.Сквозь эти клапаны протекает охлаждающая жидкость. Когда температура стабилизируется воск сужается и жидкость прекращает поступать. Это и есть принцип работы термостата. В зависимости от выбранного температурного режима термостаты делятся на высоко-, средне- и низкотемпературные.В основном неисправность приводит к тому что двигатель перегревается, а охлаждающая жидкость закипает и вследствие этого приходят в неисправность связующие детали автомобиля.Так одной из признаков неполадок является недостаточный прогрев двигателя в зимнее время. Двигатель или сильно долго прогревается, или не нагревается до оптимальной температуры. Это способствует большему употреблению топлива, что ведет за собой снижение мощности.Возможен также вариант, когда двигатель наоборот сильно перегревается, зачастую это происходит в летнее время. В любом случае если присутствуют какие-либо признаки и сигналы о проблемах с термостатом его необходимо проверить.В первую очередь осуществить проверку термостата необходимо непосредственно в машине, не снимая его. Прежде всего надо знать, что охлаждающая жидкость циркулирует двумя кругами: малым и большим. В случае малого круга подогревается двигатель. После этого жидкость начинает циркулировать по большому кругу, достигая радиатора.

В начале проверки двигатель должен находиться в охлажденном состоянии. Затем следует его включить в специальном режиме неподвижного автомобиля холостой ход. Через пару минут следует проверить радиатор системы охлаждения. Он должен находиться в состоянии покоя, так как двигатель не должен за такое короткое время прогреться. В этом случае клапан термостата, как и положено должен быть закрыт.

Затем снова через некоторое время, а именно когда температура достигнет 90° С следует опять проверить патрубок. Если он горячий значит клапан открыт и жидкость циркулирует уже по большому кругу. Если патрубок так и остался холодным, значит клапан не сработал и остался закрытым. Это указывает на проблемы с работой термостата. В таком случае он подлежит замене.Вторая проблема может заключаться в том, что двигатель нагревается раньше времени. Это сигнализирует о том, что клапан остается в открытом состоянии и происходит постоянная циркуляция жидкости по большому кругу. В данном случае потребляется большее количества топлива, что также создает неудобства.Однако бывают редкие случаи, когда термостат находится в среднем положении. Это влечет за собой длительное время прогрева двигателей, и трудность состоит в том, что данную неполадку довольно сложно определить. Единственный выход – это снять термостат.Прежде чем снимать термостат следует слить охлаждающую жидкость. Подставьте посудину под сливные бачки или же в случае его отсутствия под патрубок радиатора. Для того, чтобы правильно слить жидкость лучше воспользоваться инструкцией. Сливать жидкость следует аккуратно, так как её можно использовать повторно.

После этого следует снять сам термостат и открутить патрубок. Затем приступаем к проверке термостата на пригодность. Для этого заливаем воду в кухонную емкость, к примеру, в кастрюлю и опускаем туда термостат. Затем ставим на огонь. Следует прогреть емкость примерно до 100° С. Измерить точную температуру можно при помощи специального термометра.

Далее, после всего этого наблюдаем за поведением термостата. При достижении необходимой температуры клапан термостата должен открыться, а после того как достали его из воды, и температура снизилась, он должен закрыться.

Если этого не произошло, значит, термостат находится в нерабочем состоянии и подлежит замене.Цена на термостат стартует от $8. Следует выбирать качественную продукцию, так как именно этого зависит срок эксплуатации устройства.

Ремонтные работы могут обойтись порядка $16, поэтому лучше в домашних условиях заменить самостоятельно.

Как проверить новый термостат перед установкой

Температура жидкости в системе охлаждения авто колеблется в широких пределах. Для ограничения колебаний на автомобиле используется специальное механическое устройство – термостат. Элемент решает 2 задачи – обеспечивает быстрый выход мотора на рабочий режим и не допускает перегрева силового агрегата. Но рано или поздно деталь выходит из строя в результате износа, что чревато последствиями для двигателя. Чтобы своевременно уловить данный момент, нужно уметь проверить термостат, не снимая с машины. В случае обнаружения характерных признаков поломки его можно демонтировать и провести дополнительные испытания.

О принципе работы термостата

Деталь представляет собой термочувствительный элемент, открывающий заслонку при нагревании до определенной температуры (от 87 до 93 °С). Исполнительный механизм срабатывает от расширения рабочего тела – специальной жидкости, реагирующей на изменение температуры окружающей среды (в данном случае – антифриза).

Термостат с герметично закрывающейся заслонкой обычно помещен в собственный корпус и является отдельной деталью. Но существуют и бескорпусные изделия, устанавливаемые внутрь предусмотренного канала в двигателе. Алгоритм работы у всех моделей одинаков:

1. После запуска холодного мотора охлаждающая жидкость течет по малому кругу – через водяную рубашку силового агрегата и малый теплообменник печки. Проход к основному радиатору перекрыт заслонкой, благодаря чему прогрев двигателя ускоряется.
2. При достижении установленного порога температуры заслонка начинает открываться, пропуская часть антифриза охлаждаться в главном радиаторе.
3. Когда мотор прогревается до рабочей температуры (свыше 90 °С), проход открывается полностью и весь тосол движется по большому контуру циркуляции.

Первичные признаки неисправности термостата сводятся к двум симптомам: постоянное «кипение» либо невозможность прогреть силовой агрегат, особенно в зимний период.

Симптомы и причины неисправности

Существует 3 разновидности поломки термочувствительного элемента:

• проход тосола к основному радиатору не открывается при нагреве;
• заслонка заклинивает в полузакрытом положении;
• то же, в полностью открытом состоянии.

Примечание. Указанные неполадки возникают по двум причинам: естественный износ либо низкое качество охлаждающей жидкости, выделяющей налет на внутренних стенках труб и деталях системы. Аналогичный эффект дает заливка дистиллированной и простой воды.

В первом случае нагретый антифриз не может попасть в основной радиатор и охлаждается только в салонном отопителе. В результате двигатель начинает перегреваться, а жидкость – кипеть в расширительном бачке. Неисправность сопровождается выделением пара из клапана пробки, тихим шипением и критическими показаниями термометра на панели приборов.

Сложнее всего определить неисправность термостата, когда заслонка частично открылась и заклинила в таком положении. Холодный двигатель прогревается вяло, а в рабочем режиме часто включается электрический вентилятор, принудительно охлаждающий радиатор. Неполадка четко определяется в период летней жары, когда половина тосола циркулирует по малому контуру. Электровентилятор практически не выключается, хотя перегрева не наблюдается.

Важно! Идентичные признаки с повышением температуры могут быть вызваны и другой причиной – образованием воздушной пробки в системе охлаждения автомобиля. Поэтому термостат нужно тщательно проверить перед заменой

В третьем случае мотор нагревается до рабочей температуры только летом, поскольку антифриз постоянно движется по большому кругу и эффективно остужается радиатором. Зимой ездить невозможно – печка абсолютно не греет.

Способы проверки элемента

Самостоятельно проверить работу термостата можно прямо на автомобиле. В подавляющем большинстве случаев такая диагностика дает достоверный результат. Начинать проверку нужно при полностью остывшем моторе: завести его и периодически ощупывать нижнюю часть радиатора и патрубок, отходящий от него снизу обратно к двигателю.

Исправность термостата определяется по следующим признакам:

• на начальном этапе прогрева радиатор и подходящие к нему патрубки полностью холодные;
• при температуре антифриза 40–60 °С начинает прогреваться верхний подающий шланг, нижний остается холодным;
• когда тосол нагревается до 90–95 °С, горячим становится вся площадь теплообменника и нижний патрубок, что свидетельствует об открытии заслонки и движении жидкости по большому контуру.

Как проверить термостат

Задача термостата заключается в том чтобы не дать возможности антифризу гоняться по большому кругу, пока двигатель не прогреется.  Это очень важно, ведь нужно, чтобы антифриз смог нагреться до 85-95 градусов. Постепенно двигатель нагревается, а вместе с ним начинает приоткрываться и термостат, давая антифризу возможность циркуляции по большому кругу системы охлаждения

Если вы не знаете, как проверить рабочий ли термостат на транспортном средстве, то для решения подобной задачи следует обратить внимание на специальный клапан. Благодаря этому элементу, можно перекрыть доступ к патрубку радиатора

В нем имеется цилиндр, который наполнен специальным техническим воском. Данный воск способен плавиться, если температура будет равняться 85 градусам.

Этот воск постепенно плавится, переходя из твердого в жидкое состояние. Когда это происходит, то воск толкает штырь, а тот открывает клапан. Теперь путь для охлаждающей жидкости свободен. Благодаря этому, можно отвести тепло от мотора, что не дает температуре повышаться выше, чем 85-90 градусов. Подобная температура является наилучшим вариантом для работы мотора

Очень важно знать, как можно удостовериться в правильной работе термостата. Это позволит вам минимизировать риски возникновения проблем с транспортным средством

Вообще, отличный способ для того, чтобы узнать работоспособность термостата авто – это проверить данные с датчика температуры. Если вы увидите, что на датчике видно, что температура планомерно повышается до 85 градусов, а потом колеблется в районе 80-90 градусов, тогда все работает отлично. Далее происходит открытие клапана, когда температура достигает 85 градусов. В тот момент, когда температура снижается до 80 градусов, то происходит закрытие клапана. Этот метод проверки является самым простым вариантом, чтобы узнать, правильно ли работает термостат.

Установка терморегулятора на радиатор отопления

Рассмотрим, как монтировать и настраивать термоголовку с сильфоном – это наиболее популярный вариант благодаря доступной стоимости.

У большинства термоклапанов в верхней части имеется резьба под гайку М30х15 – именно с ее помощью устанавливается автоматическая механическая термоголовка. Ее неподвижная часть крепится к корпусу клапана, а верхняя свободно вращается вокруг своей оси. В пластиковой головке предусмотрены отверстия для того, чтобы воздух попадал к сильфону, заставляя его сжиматься или расширяться.

Монтаж термоклапана выполняется на этапе подсоединения радиатора отопления к трубопроводу. Он ставится на подающую трубу, фиксируется переходником «американкой» — такое соединение при необходимости легко разобрать. На корпусе устройства обозначено направление потока теплоносителя – это обязательно следует учесть. Перед монтажом изучите паспорт изделия – если термоклапан не имеет функции полной блокировки потока, до него на подводящую трубу требуется установить шаровой кран.

Свободным патрубком клапан подсоединяется к батарее. Затем с термоклапана снимается защитный колпачок и устанавливается сильфонная термоголовка путем закручивания накидным ключом соответствующей гайки. Если в модели предусмотрена установка методом защелкивания, головку требуется повернуть в положение «max», приставить и надавить до щелчка.

После монтажа выполняется настройка. Положение штока, штифта-толкателя и сильфона относительно корпуса термоклапана можно менять, вращая подвижную часть головки. На нее нанесена температурная шкала и метка для ориентира, что дает возможность ставить требуемую температуру с точностью до градуса. Подходящий режим работы батареи определяется на практике.

Существуют разные варианты исполнения термоголовки.Если радиатор перекрывается плотными шторами, мебелью или конструкциями, устанавливая регулятор, можно использовать термоголовку с выносным датчиком-зондом. Датчик, соединенный с сильфоном капиллярной трубкой, размещается на расстоянии до 2 метров от батареи.

Терморегулятор на батарею отопления также может быть оснащен вынесенным пультом управления, который можно смонтировать в любом удобном месте. Такая модель снабжена двумя сильфонами (на клапане и в пульте управления), соединенными капиллярной трубкой.

Монтаж терморегулятора не сложно выполнить самостоятельно, если речь идет об автономной отопительной системе. В доме с центральным отоплением такое возможно в ситуации, когда на подающей трубе после байпаса установлен шаровой кран. В противном случае требуется вызвать специалистов и договориться о временном перекрытии подачи теплоносителя по стояку.
