Самостоятельная замена подушки двигателя

Порванная подушка двигателя: признаки

Как и любая другая деталь, опора силовой установки также имеет ограниченный срок службы и со временем выходит из строя. В среднем, подушки на современных авто рассчитаны как минимум на 100-120 тыс. км, хотя на практике данные элементы могут нуждаться в замене как раньше, так и намного позже данного срока.

Обычно причиной проблем становится резиновая вставка, которая попросту растрескивается и рвется от нагрузки. Реже трещины появляются в металлической части опоры, разбиваются места установки крепежей и т.д.

Так или иначе, на неисправность подушек мотора обычно указывают такие симптомы:

1. Сам двигатель работает ровно, однако водитель ощущает явное усиление вибраций по кузову, на руле, на ручке КПП и т.д.;
2. В момент начала движения с места, а также во время торможения можно услышать пощелкивание или приглушенные стуки в подкапотном пространстве;
3. При езде по неровной дороге слышны удары спереди автомобиля, такие удары во многих случаях ощущаются на рычаге КПП, переключение передач на «механике» в этот момент может быть затруднено;

Чтобы проверить подушки двигателя, не обязательно сразу обращаться на СТО и загонять автомобиль на стенд. Обычно неисправность можно установить и локализовать самостоятельно даже при наличии не слишком богатого опыта по ремонту и обслуживанию авто.

Самым простым способом первичной диагностики является раскачивание двигателя руками в подкапотном пространстве, после чего по стуку можно локализовать порванную или треснувшую опору.

Еще одним приемом в рамках диагностики подушек двигателя является прием, когда сначала открывается и фиксируется капот, затем машину заводят и подают на первой передаче рывками вперед. Аналогичным образом автомобиль подается и назад. В это время помощник снаружи следит за колебаниями ДВС.

Чтобы провести более тонкую проверку, сначала необходимо заранее выяснить, где точно расположены опоры на конкретной модели. Затем потребуется доступные для обзора элементы предварительно осмотреть. Трещины, разрывы и другие повреждения обычно видны и хорошо просматриваются.

Для полноценной визуальной оценки нижних подушек нужно быть готовым к тому, что машину нужно будет поставить в гараж со смотровой ямой, заехать на эстакаду или воспользоваться подъемником.

как заменить подушку двигателя

. Из этой статьи вы узнаете о том, как производится замена опоры двигателя, а также какие тонкости и нюансы следует учитывать в рамках данной процедуры.

Если поверхностная диагностика ничего не показывает, тогда следует снова задействовать помощника. Один человек монтировкой сдвигает опору, тогда как другой следит за тем, не появляются ли разрывы в резиновой вставке в тот самый момент, когда опора перемещается. Бывает, что некоторые трещины без раскачки сразу не видны.

После обнаружения порванной подушки двигателя, поврежденный элемент следует заменить. Не рекомендуется пытаться выпрессовать резиновую вставку из цилиндра в целях экономии на запчасти, так как такой кустарный ремонт зачастую не приносит желаемых результатов.

Что касается самой замены, верхнюю подушку заменить достаточно просто. Автомобиль нужно поднять на домкрате, произвести демонтаж старой подушки и установить новую

Если же приходится менять нижние опоры, также важно учитывать, что двигатель после снятия этой подушки опускается вниз. Это значит, что потребуется дополнительный упор, который подпирает ДВС, позволяя направить подушку и правильно закрепить данный элемент

Замена подушки двигателя в случае обнаружения неисправности

Если требуется заменить подушки двигателя, признаки неисправности, описанные выше, как правило, позволят добраться своим ходом до ближайшего автосервиса или собственного гаража. Но ехать при этом следует аккуратно, по возможности со скоростью не выше 60 км/ч. Износу подвергается обычно задняя либо левая подушка. Обнаруженная неисправность одной опоры, скорее всего, повлечет за собой замену и второй подушки. По окончании осмотра нужно заранее приобрести необходимые запчасти — ездить за ними на машине в процессе замены подушек не получится.

Подготовка к замене подушки двигателя Работы по замене опор рекомендуется производить в тепле, поскольку используемая резина при низких температурах дубеет и теряет эластичность. Это значительно усложнит процесс. Желательно также загнать автомобиль на смотровую яму и замену проводить оттуда, предварительно отсоединив клеммы аккумулятора. Осматривать чаще начинают левую переднюю сторону мотора, где неисправность подушек появляется в большинстве случаев и доступ к которой наиболее удобен.Оторванное крепление можно отремонтировать, поскольку цена новой подушки для двигателя иномарки составляет около 2000 рублей (а для внедорожника она вдвое выше). Если же пострадал резиновый элемент, опору в любом случае придется менять.

Процесс замены опоры двигателя Прежде всего, с мотора снимаются элементы защиты для облегчения доступа к нужным деталям. Затем под двигателем устанавливается домкрат для обеспечения его поддержки во время откручивания подушек. Если процесс происходит в смотровой яме, поперек нее можно положить широкую, достаточно прочную доску и на нее установить домкрат.Далее агрегат приподнимается домкратом до того момента, когда будет возможно свободно открутить заменяемую опору. После откручивания крепежных винтов и снятия старой опоры на ее место устанавливается новая, и операция повторяется в обратном порядке.
Замена задней подушки, как правило, связана с определенными трудностями. Эта опора испытывает во время эксплуатации двигателя наибольшие нагрузки. В результате этого деформируется весь крепеж, включая болты. По форме крепеж отличается от остальных опор.
Здесь домкрата уже будет недостаточно. Чтобы освободить опору, оптимальнее подвесить мотор к верхней балке. Если такой возможности нет, можно соорудить перекладину на двух стаканах, приподняв заранее двигатель домкратом. В некоторых моделях автомобилей внешние элементы могут помешать устранению неисправности, и их придется снять. Сильно деформированный болт крепежа подушки рациональнее спилить отрезным кругом. Иногда такой болт пытаются выровнять и открутить, но через некоторое время его все равно придется менять.

Старая опора зачастую прикипает к раме с образованием ржавчины из-за накопления грязи. Для ее снятия может помочь масло или средство типа WD-40

Новую заднюю опору важно правильно установить. Нанесенная на опоре стрелка должна быть направлена вперед, по направлению движения машины

В остальном сборка осуществляется в обратном порядке.
После замены задней опоры можно приступать к правой. Здесь также есть вероятность столкнуться с деформированными болтами, однако более серьезная проблема состоит в расположенном тут генераторе либо компрессоре автомобильного кондиционера. Известно, что снятие компрессора может повлечь за собой разгерметизацию контура и утечку хладагента.
Если ремонт происходит в СТО, впоследствии лучше проверить кондиционер на предмет возможных неисправностей. Недальновидные сотрудники автосервисов иногда самолично снимают компрессор для экономии времени, не предупреждая об этом автовладельца.
В иномарках в большинстве случаев правая опора двигателя располагается ближе к передней части. Поэтому для доступа к этой подушке зачастую снимается правая фара и радиаторная решетка.
Часть деформированных болтов не удастся срезать даже болгаркой, поскольку доступ к ним ограничен другими соседними элементами либо попросту до них не достать. В данном случае лучше действовать обычной ножовкой по металлу, срезая поврежденный болт вручную.
Процедура эта займет гораздо больше времени, но так вы хотя бы не повредите соседние детали и узлы. Новая опора ставится на место старой как обычно, в обратном порядке. При установке радиаторной решетки надо быть осторожным — соты радиатора достаточно острые, чтобы порезаться.

Безопасность при работе Самое главное — надежно и безопасно зафиксировать мотор. Для помощи и подстраховки желателен второй помощник.

Как осуществить замену подушки двигателя

Выполнять замену подушек двигателя необходимо в отапливаемом боксе или гараже (как минимум в теплое время года), поскольку работа с резиновыми элементами на морозе будет осложнена повышением жесткости материала в результате воздействия холодного воздуха. Для облегчения работы автомобиль стоит поставить на смотровую яму или эстакаду. Во избежание короткого замыкания следует снять клеммы с аккумулятора.

Местонахождение опор и варианты их крепления зависят от автомобиля. В ряде случаев операция не представляет сложностей, в других, напротив, подобраться к элементам достаточно проблематично. Опишем процесс замены подушек двигателя на примере ВАЗ-2110.

Замена правой подушки двигателя. Для выполнения замены необходим набор инструментов и приспособлений, включая домкрат, набор ключей, ремонтные подпорки. Транспортное средство потребуется поднять, воспользовавшись домкратом, установить подпорки. Затем следует немного приподнять силовой агрегат, прибегнув к помощи деревянной дощечки, размещаемой между домкратом и защитой картера. Дощечка поможет распределить усилия и минимизировать риск деформации поддона

В процессе поднятия ДВС важно следить за радиатором и кожухом вентилятора.Для крепления опор к раме используются сквозные болты. После удаления болтов демонтаж старой подушки не представит никаких сложностей.

После замены подушки двигателя необходимо собрать детали в обратной последовательности

Резьбу болта не помешает обработать смазкой, тогда в следующий раз открутить его будет проще.

Замена левой подушки двигателя. После замены правой подушки двигателя, нужно проверить, в каком состоянии находится левая опора. Оно минимизирует вибрации со стороны трансмиссии. Домкрат необходимо переместить из-под силового агрегата к коробке, положить под нее дощечку и немного поднять. Таким образом с подушки снимается нагрузка, соответственно облегчается ее демонтаж. Для этого понадобятся торцевой ключ на 15 и удлинитель. В первую очередь следует открутить гайку шпильки опоры и убрать верхний ограничитель.Чтобы удалить шпильку, нужно слегка опустить трансмиссию. Для крепления опоры к кузову используется два болта на 13. После их откручивания подушку можно подвинуть в сторону ДВС. После этого необходимо удалить верхний ограничитель. Монтаж выполняется в обратной последовательности. Главное, чтобы шпилька точно вошла в овальное отверстие кронштейна КПП, в противном случае она начнет проворачиваться, что не позволит ее затянуть.

Замена задней опоры двигателя. Задняя опора ДВС является разборной, что позволяет приобрести сам элемент без кронштейна. Однако оценка состояния старого крепления крайне важна, наличие трещин и других признаков износа будет свидетельствовать о необходимости замены подушки двигателя в сборе.Замена задней опоры выполняется по ранее описанному алгоритму. Удаляются гайки, крепящие опоры к кузову и трансмиссии. Демонтируется подушка, оценивается состояние кронштейна. Если признаков его износа нет, то можно приобрести опору без крепления.
Рекомендуем
«Дымит двигатель после замены масла: почему и что делать в этом случае» Подробнее Для замены подушки двигателя нужно закрепить кронштейн тисками, выкрутить центральную гайку, демонтировать опору, затем поставить новую и затянуть гайку. Установить подушки в подкапотное пространство в обратной последовательности.

Замена передней опоры двигателя. Сильнее всего изнашивается передняя опора. Выход ее из строя грозит сильными вибрациями, поступающими на кузов. При появлении первых признаков неисправности, стоит выполнить замену подушки ДВС. Операция достаточно простая, предполагающая откручивание гаек крепления к кузову, снятие опоры и монтаж новой, сборка деталей в обратном порядке.
Иностранные автомобили обычно имеют аналогичное количество опор, отличающихся размерами и формой. Эта разница особенно заметна по фронтальной подушке. Чем плотнее скомпонованы узлы и агрегаты ДВС, тем больше деталей придется демонтировать, чтобы заменить подушку.
После замены требуется запуск двигателя. Правильно проведенные ремонтные работы будут характеризоваться минимальной вибрацией либо ее полным отсутствием. Появление сильной вибрации после замены подушки двигателя потребует повторной проверки правильности установки деталей и качества их крепления.

Впрочем, вибрация после замены подушек двигателя может быть вызвана иными причинами.

Появление звука, люфта и скрипа

Если говорить в целом, то появление звука в кулисе свидетельствует либо об износе, либо об изначальном низком качестве подушки и оба варианта по существу равносильны, так как выход лишь один — замена подушки кулисы ваз 2110. Многие автомобили ВАЗ в силу особенностей строения конструкции имеют зачастую опору, мягко говоря не высокого качества. Этот факт становится очевидным, когда автомобиль едет не по ровной поверхности. Звук насколько ощутим, что становится заметным даже водителю, который находится в относительной звуковой изоляции.

Примечание: Если в автомобиле слышен звук, которого раньше не было, при первой же возможности необходимо заехать в службу технического обслуживания или в собственный гараж для установления причины дефекта. Так как если сразу не выявить дефект, то экономические расходы будут в разы выше. Поскольку лучший способ борьбы — это в первую очередь профилактика.

Коварность стуков заключается в их иррадиации на кузов, а не редко они даже доносятся непосредственно до самого салона. В данном же случае ручка КПП настолько сильно дребезжит, что приятного в этом мало. Распространение звука и пути разрешения проблемы, это отдельная техническая глава. Данная статья же посвящена подушке кулисы, которая создаёт множество ненужных технических проблем, в том числе ухудшение включения передач.

Признаки выхода из строя опоры двигателя «Лады Приоры»

Часто начинающие водители не знают, как диагностировать неисправность подушки двигателя. Признаки такой поломки часто путают с чем-то другим. Первый сигнал о поломке опоры – это неприятные звуки вроде щелчков или стуков в передней части авто в начале движения или при торможении.

Еще один признак выявляется при движении по неровным дорогам. Такая езда обязательно сопровождается характерными ударами в передней части автомобиля. Также о неисправности подушки может сказать и внезапно появившаяся вибрация. Иногда при движении по плохим дорогам может отдавать в рычаг КПП.

Это все говорит о том, что есть неисправность подушки двигателя. Признаки эти необходимо учесть и затем выполнить диагностику. Порой определить поломку опоры бывает очень сложно. Обычно автолюбители списывают вибрации на то, что мотор недостаточно прогрет и часто на них просто не обращают должного внимания. Характерный признак, который расскажет о выходе детали из строя, – скрип.

ПОДРОБНОСТИ: Проверка компрессии двигателя без компрессометра

Автомобили ВАЗ практически ничем конструктивно не отличаются от автомобилей любых других производителей. То же самое касается устройства и расположения таких деталей, как подушки двигателя. Признаки неисправности («Приора» в том числе) можно выявить характерными вибрациям мотора.

Замена

Мы уже отмечали, что опор на ВАЗ 2114 в общей сложности три. Но не редко автовладельцы решают установить четвертую — дополнительную подушку. Она служит для соединения картера и поперечены передней подвески. За счет этого снижается износ и вибрации, повышается уровень комфорта. Но учтите, при такой доработке придется искать новое место для модуля зажигания.

Теперь поговорим более детально про три штатные подушки. Замена каждой из них выполняется в определенной последовательности и по соответствующему алгоритму.

Передняя

Чтобы поменять переднюю подушку движка, следуйте инструкции.

1. Загоните автомобиль на яму с ровной площадкой. Застопорите колеса, включите ручник, поставьте коробку в режим первой передачи. Это гарантия того, что машина не скатится неожиданно для вас.
2. Демонтируйте защиту картера и освободите себе доступ к передней подушке.
3. Если машина служит далеко не первый год, а к опорам вы не подбирались давно, тогда обязательно обработайте все крепежные элементы с помощью WD40 или другого эффективного «борца» против ржавчины.
4. С помощью домкрата необходимо немного приподнять силовой агрегат. При этом обязательно используйте брус из дерева в качестве прокладки, чтобы не повредить мотор. Следите за радиатором и вентилятором, поднимая движок. Они не должны сломаться, иначе серьезных расходов вам не избежать.
5. На поперечине кузова располагается довольно длинный болт. Он крепит опору и кронштейн. Его нужно открутить.
6. Теперь откручиваются болты, которые соединяют блок мотора и подушку.
7. Остается извлечь поврежденный элемент и заменить его на новый.
8. Сборка выполняется строго в обратной последовательности.

Подушечка двигателя

Левая

Здесь вам помимо стандартного набора инструментов потребуется еще трос.

1. С помощью троса подцепите КПП и поставьте под нее домкрат.
2. При наличии на вашем авто большого статора (устройство старого образца), без его демонтажа не обойтись.
3. Теперь демонтируем болт, который соединяет кронштейн и опору.
4. Извлеките изношенную подушку.
5. Поставьте новый элемент на место, выполните обратную сборку.
6. Перед тем как прочно закручивать все крепежи, убедитесь, что все оказалось ровно на своих местах.

Путь к левой подушке

Задняя

Здесь также пригодится трос. Как именно выполнить замену? Достаточно просто.

1. По аналогии с левой опорой, подцепите КПП и подставьте под нее ваш домкрат.
2. Ослабьте немного крепежи, которые фиксируют коробку передач и заднюю опору.
3. Ослабьте хват двух гаек на кузове, которые удерживают резиновую опору.
4. Немного поднимите домкратом КПП и открутите обе гайки.
5. От самой коробки откручиваются болты, которые удерживают подушку.
6. Демонтируйте поврежденный элемент, установите новую опору и выполните сборку в обратной последовательности.
7. Если на крепежах имеется ржавчина, рекомендуем очистить ее или заменить болты на аналогичные новые.

Поменять данные элементы не сложно, но все же советуем предварительно проконсультироваться со специалистами, посмотреть обучающие видео инструкции. Это позволит увереннее взяться за работу своими руками и сэкономить внушительную сумму денег на услугах автосервиса.

Чтобы новые элементы двигателя и КПП служили долго и надежно, рекомендуем не экономить на их приобретении. Купите сразу качественные изделия, которые прослужат вам далеко не один год.

Как известно, в процессе работы двигатель автомобиля создаёт ощутимую вибрацию, которая гасится специальными деталями. В старых моделях ВАЗ такую функцию выполняли несколько резиновых подушек, а вес силового агрегата приходился на металлический каркас. В переднеприводных моделях, в частности, ВАЗ 2114, производители внесли существенные изменения в конструкцию передней части автомобиля и теперь подушки дополнительно выполняют функцию опоры.

Причины выхода из строя демпферов

Самая распространённая причина — деформация резинок. У этого естественного явления есть такая же естественная причина — подушка просто отработала отведённый ей разработчиками ресурс.

Резиновое изделие утратило эластичность по причине устаревания.

Неравнодушны опорные подушки и к повышенным температурным режимам, и к влиянию агрессивных составов. Элемент станет расслаиваться, трескаться и, в конце концов, развалится.

В каждом из вышеперечисленных моментов, опорная подушка движка не будет иметь возможности выполнять свои обязанности со 100-процентной эффективностью.

Ремонтируем грамотно: как поменять демпферные подушки двигателя ВАЗ 2110 и видео рабочих процессов

Замена опор, конечно, более хлопотное дело, чем настройка сцепления . но при наличии навыков и минимального набора инструмента вполне реализуема без помощи специалистов автосервиса. Для работы понадобятся домкрат и набор ключей, также заранее нужно взять жидкость WD-40 – возможно, что соединительные элементы покрылись ржавчиной. Для выполнения цикла работ нужна смотровая яма или подъемник.

Замена правой демпферной опоры

Прежде, как поменять по примеру видео правую подушку двигателя автомобиля ВАЗ 2110, следует установить противооткатные упоры, а также отсоединить «минусовую» клемму от АКБ. Дальнейший процесс выполняется по схеме:

• Ослабить крепеж генератора гаечным ключом «на 13» и снять ременную передачу.
• Ослабить болт натяжителя.
• Поддомкратить правую часть автомобиля.
• Ключом «на 15» отвернуть гайку крепления опоры.
• Ключом «на 13» открутить два болта, крепящих опору к кронштейну.
• Отвернуть при помощи головки «на 17» три болта крепления кронштейна к правому лонжерону.
• Демонтировать кронштейн и установить новую опору в обратном порядке.

Замена левой демпферной опоры

Процедура смены демпфера двигателя с левой стороны автомобиля выполняется в следующем порядке:

• Демонтировать защиту картера автомобиля.
• Поставить домкрат под машину в районе КПП, подложить деревянный брус и приподнять авто, снимая нагрузку с опоры.
• При помощи торцовой головки «на 15» и воротка открутить крепеж опорной шпильки.

• Освободить ограничитель опоры.
• Немного опустить домкрат, чтобы свободно снять опорную шпильку.
• При помощи головки «на 13» снять крепеж опоры ДВС к кузову.
• Вытянуть опору в сторону мотора.
• Демонтировать нижний ограничитель опоры и установить новую деталь в обратном порядке.

Замена задней демпферной опоры

Прочитать, как поменять задние подушки двигателя на автомобиле ВАЗ 2110 и просмотреть видео – это еще полдела

Важно точно придерживаться порядка выполнения ремонтных работ:. На основании практического опыта можно утверждать, что процесс замены демпферных опор силового агрегата на «десятке», не представляет особой сложности

Обычно после ремонта вибрации исчезают, но, если все осталось без изменений, то решение вопроса может лежать в другой плоскости. Есть смысл искать тогда проблему в подвеске или в компонентах ШРУС

Демонтировать защиту картера двигателя.
Открутить при помощи головки «на 17» две гайки, фиксирующие опору к кузову авто.
Используя два гаечных ключа «на 19» открутить два болта крепления к КПП и снять опору.
Зажать снятый кронштейн в тиски и ключом «на 19» открутить болт, фиксирующий опору.
Вынуть болт и установить в кронштейн новую резиновую опору.
Сборка узла выполняется в обратной последовательности при соблюдении перпендикулярности привалочных плоскостей.

На основании практического опыта можно утверждать, что процесс замены демпферных опор силового агрегата на «десятке», не представляет особой сложности. Обычно после ремонта вибрации исчезают, но, если все осталось без изменений, то решение вопроса может лежать в другой плоскости. Есть смысл искать тогда проблему в подвеске или в компонентах ШРУС.

Источник

Способы диагностики

Признаки износа подушек двигателя

1. Вибрация двигателя на холостом ходу.
2. Посторонние стуки во время движения, ощущающиеся в подкапотном пространстве или под коробкой передач.
3. Рывки при динамичном разгоне авто.
4. Стуки в моторном отсеке во время запуска или остановки двигателя.
5. Затруднённое переключение передач.

На авто, имеющих гидравлические опоры, кроме того, может ухудшиться динамика разгона.Визуально неисправные подушки можно определить по расслоению и разрывам резиновых демпферов или поломке алюминиевых кронштейнов. Опытный специалист также может на глаз определить просевшую подушку по тому, насколько сильно деформирован её демпфер.

Разновидности подушек

Несмотря на разнообразие вариантов исполнения, общее назначение подушек – играть роль подвески двигателя, т.е. гасить вибрации и колебания силового агрегата. Роль демпфера двигателя обычно играет резина (иногда во взаимодействии с гидравлическими свойствами масла), поглощающая толчки и вибрацию, не допуская при этом смещения силового агрегата.

В качестве примера можно взять опору мотора на «Ниве». Она представляет собой резиновый цилиндр с приваренными к нему пластинами с резьбовыми шпильками. Левая и правая опоры двигателя абсолютно одинаковы, третья, поддерживающая коробку переключения передач, имеет несколько иной вид и устанавливается на перекладине, закрепленной на днище автомобиля.

Размеры опор и точки их крепления рассчитаны таким образом, чтобы предотвращать смещения силового агрегата, при этом вес двигателя сдавливает подушку, и распределяется так, что разрыв резины вследствие её деформации сдвига практически исключается.Сходным образом двигатель, расположенный также продольно оси автомобиля, устанавливался на «Волгах».

Но при поперечном расположении двигателя уравновесить его несколько сложнее, в силу конструкции силового агрегата в целом. Поэтому опоры чаще всего приобретают вид рычагов подвески, в качестве демпфера двигателя имеющими сайлентблоки, как на дополнительных опорах ВАЗ 2112:Такая конструкция опор также иногда вызвана необходимостью поддержки наиболее удалённых от кузова точек двигателей, которые после модернизации приобрели большую массу.

Применение дополнительных опор позволяет устанавливать более тяжёлые моторы без значительных изменений конструкции автомобиля.Наиболее типичным для сравнительно небольших силовых агрегатов является способ их «подвешивания», как на 2108 -09.Двигатель в сборе с КПП имеет три точки крепления:

• левая опора двигателя;
• задняя (нижняя) опора двигателя.

Как работают опорные подушки двигателя

Подушки работают аналогично сайлентблокам рычагов подвески, то есть на скручивание резины. Поэтому на автомобилях, эксплуатируемых преимущественно на плохих дорогах, т.к. такие опоры оказываются ненадёжными – резина расслаивается.Более компактные авто, имеющие сравнительно тяжёлые (по отношению к общей массе машины), подвешиваются несколько иначе – резиновый демпфер в них работает на сжатие-растяжение, что увеличивает срок его службы.

Гидравлические (или гидромеханические) подушки двигателя отличаются от обычных тем, что имеют переменную жёсткость. Достигается это за счёт отбора разрежения от двигателя. При достижении определённого числа оборотов клапан, разделяющий камеры опоры, закрывается.

ПОДРОБНОСТИ: Замена масла в Фольксваген Гольф 5. Меняем масло Volkswagen Golf 5 своими руками

В результате жидкость (антифриз), до того перетекавшая из камеры в камеру, начинает играть роль упругого элемента. Внешне такие опоры отличаются, главным образом, наличием штуцера для подключения вакуумного шланга и тросика.Такие подушки предназначаются для гашения вибраций от мотора, основная масса которого «лежит» на других опорах.

Итак, владелец полагает, что вышла из строя подушка двигателя. Симптомы неисправности подтвердились. Далее необходимо проверить состояние опор. Для того чтобы удостовериться в целостности этих деталей, понадобится домкрат и любые опоры – пни из дерева, поддоны, покрышки.

Подойдет что угодно. Также желательно заготовить монтировку или же толстую палку. Давайте рассмотрим, как определить неисправность подушки двигателя. Для этого рекомендуется установить автомобиль на максимально ровную поверхность. Затем машину нужно поднять при помощи домкрата, далее под двигателем следует установить подготовленную опору. Это может быть бревно или еще что-нибудь. Домкрат лучше убрать.

Признаки и причины неисправности подушек двигателя ВАЗ 2110

1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

1. Отворачиваем гайку крепления подушки (Ключ на 15).
2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
2. Снимаем верхний ограничитель подушки.
3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

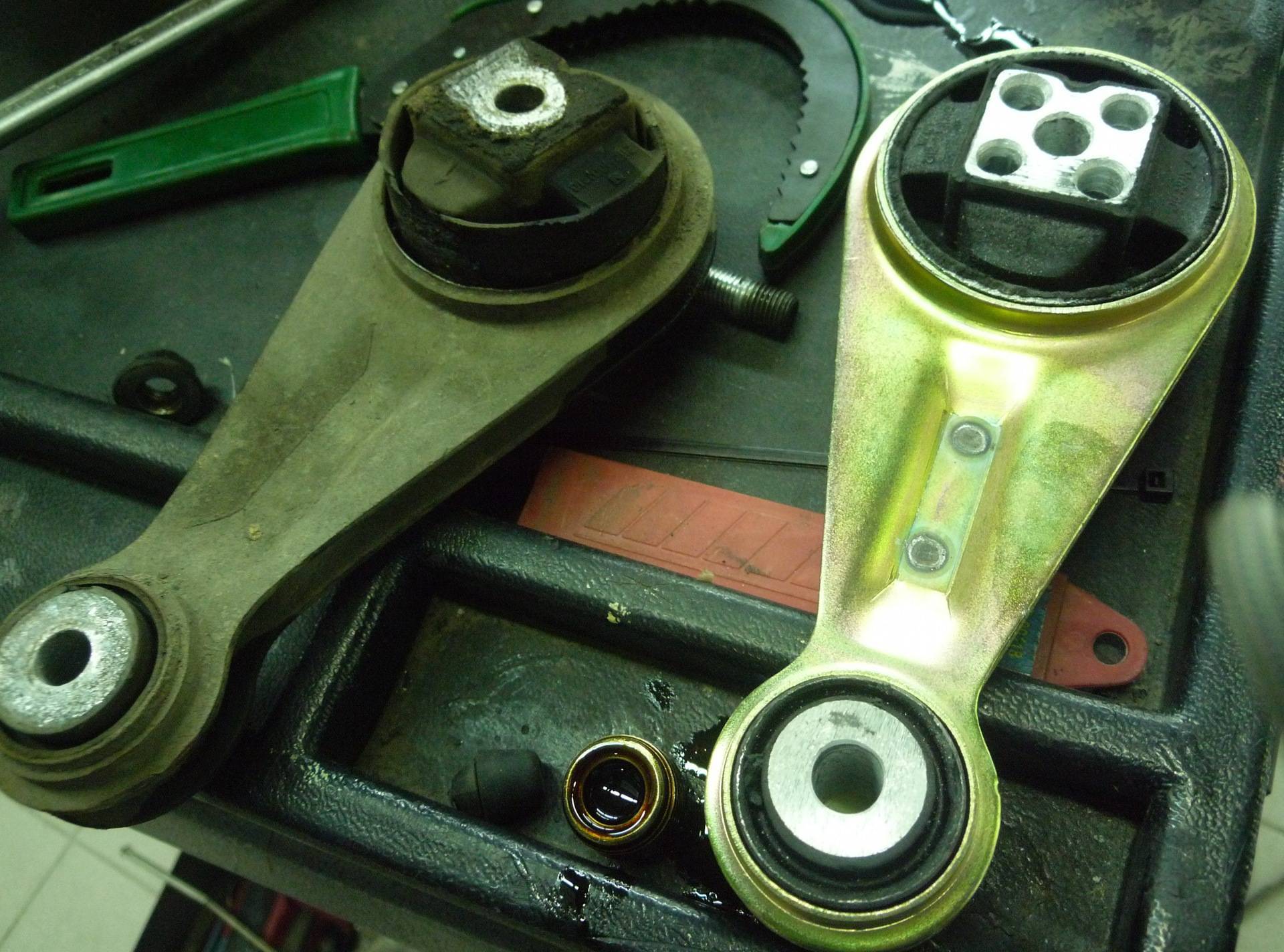

Замена передней верхней опоры двигателя ВАЗ 2112

1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
2. Вынимаем гайку и болт.
3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .
