Какое напряжение должно быть на аккумуляторе автомобиля: под нагрузкой, в состоянии покоя

Содержание

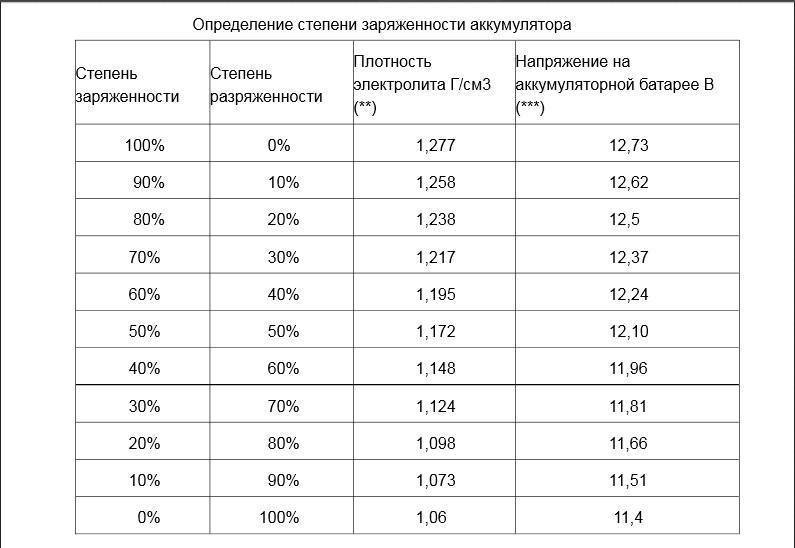

Таблица для определения степени заряда автомобильного АКБ по напряжению

Определить степень разряженности автомобильного аккумулятора можно по таблице заряда аккумулятора. Для этого нужно измерить разность потенциалов на клеммах и посмотреть уровень заряда в процентах по приведенной ниже таблице.

Определяем по плотности электролита

В состав электролита входит серная кислота и дистиллированная вода. Чистая серная кислота растворяет металлы. Поэтому, чтобы она не смогла повредить свинцовым пластинкам, ее разбавляют водой. Но если воды будет слишком много, протекание химических реакций затруднится.

Так как плотность воды и кислоты разные, то по плотности можно оценить соотношение компонентов в электролите. Если она выше нормы, значит, кислоты больше чем требуется. Соответственно, разложение свинцовых пластин идет быстрее. Оптимальной считается плотность 1,27 г/мл.

Плотность электролита зависит от температуры. Чем ниже температура, тем ниже плотность.

Автомобиль не будет постоянно эксплуатироваться в идеальных условиях. Он может использоваться для поездок на короткие дистанции. При этом двигатель часто запускается, а восстановить заряд не успевает. В таком случае будет идти ускоренная сульфатация свинцовых пластин, в результате чего плотность электролита снизится.

Если постоянно ездить на машине на большие расстояния, может произойти перезаряд аккумулятора. В результате этого электролит закипит, концентрация воды в нем уменьшится, а плотность увеличится.

В каждом из этих случаев напряжение на АКБ не будет соответствовать уровню заряда батареи. Поэтому, чтобы полностью контролировать состояние батареи, нужно регулярно измерять плотность электролита по методике в этой статье.

Как измерить напряжение на батарее

Проще всего определить степень заряда аккумулятора по напряжению. Однако при этом нужно придерживаться правил:

проводить измерения можно через 4-5 часов после заряда, чтобы параметры успели стабилизироваться;
АКБ должен быть отключен от нагрузки;
Если все условия выполнены нужно выставить на приборе необходимый предел измерения и подключить его к клеммам батареи.

О том, как пользоваться мультиметром и проверить с его помощью аккумулятор, можно почитать здесь.

Результаты тестирования не соответствуют требуемым — действия автовладельца

Итак, если вы столкнулись с похожей проблемой, то наиболее оптимальным выходом из сложившейся ситуации будет восполнение заряда батарей с помощью зарядного устройства. Если у вас есть соответствующий прибор, то сделать все можно своими руками в домашних условиях.

Есть несколько способов подзарядить девайс в домашних условиях:

Ускоренный вариант. В большинстве современных зарядных приборов, которые продаются сегодня на авторынке, этот режим называется Boost. Следует отметить, что данный способ более актуален в том случае, если необходимо срочно завести двигатель для поездки, а времени подзаряжать девайс попросту нет. Процедура зарядки позволяет значительно быстрее восполнить емкость аккумулятора в результате использования более высокой силы тока. Учтите, что этот вариант нельзя использовать постоянно, поскольку это может привести к разрушению пластин, установленных внутри конструкции, соответственно, к снижению ресурса эксплуатации устройства в целом. Метод ускоренной зарядки можно применять только в крайних, исключительных случаях.
Еще один вариант — с постоянным напряжением. Данный способ восполнения емкости основывается на поддержании постоянного значения вольт на контактах. На большинстве современных зарядных приборов этот вариант применяется в качестве автоматического. Большинство специалистов рекомендуют прибегать к данному методу тогда, когда уровень разряда устройства не критический, то есть соответствует не менее, чем 12 вольтам. Следует отметить, что такой вариант чаще всего используется среди наших соотечественников. Его основное достоинство заключается в том, что автовладельцу не нужно постоянно производить контроль проведения процесса, в частности, если речь идет об автоматических ЗУ. Такие приборы позволяют автоматически определить степень зарядки устройства, и если девайс восполнит свой заряд, прибор сам отключит питание. Также преимущество этого метода заключается в том, что он не разрушает внутреннюю конструкцию батареи.
Следующий способ — с постоянным током. Как можно понять из названия, данный способ основан на проведении и постоянного тока через автомобильную батарею. Процедура зарядки осуществляется в несколько этапов, на каждом из которых происходит постепенное снижение тока. Если вам нужно срочно завести двигатель и куда-то ехать, то этот вариант вам не подойдет, поскольку он более длительный из всех вышеописанных. Реализация данного метода более актуальна в том случае, если аккумулятор полностью и глубоко разряженный — способ постоянного тока позволит более оптимально восполнить емкость батареи, при этом не разрушив ее пластины. Единственный, но самый существенный недостаток заключается в том, что автовладельцу необходимо будет постоянно контролировать выполнение этой задачи, производить замер напряжения. А когда процедура будет завершена, нужно будет вовремя отключить АКБ от питания.

Фотогалерея «Восполняем заряд АБК своими силами»

Помните о том, что процедура зарядки должна осуществляться в том случае, если батарея не имеет повреждений корпуса, а ее контакты целые. Повреждения на корпусе девайса могут привести к вытеканию электролита, соответственно, это станет причиной падения емкости. Если же использование зарядного прибора не дало результатов и уже через несколько циклов запуска двигателя опять диагностируется проблема разряда, скорей всего, проблема кроется в самом устройстве. Вероятнее всего, произошло повреждение пластин внутри аккумулятора, а эту проблему решить в домашних условиях никак не получится. Единственным выходом будет полная замена АКБ.

Сколько вольт должен показывать заряженный аккумулятор без нагрузки

Такой замер проводится на отстоявшейся батарее. В состояние покоя АКБ обычно вводят на ночь. Отключив клеммы с вечера, имеем уравновешенную плотность электролита на утро и действительный заряд без утечки токов во время стоянки машины.

Для измерений вполне сойдет мультиметр. Переведите центральную крутилку в режим постоянного напряжения с предельным значением «20» и прибор готов к работе. Чтобы зафиксировать вольтаж, прислоните один щуп к одному полюсу, второй – к противоположному.

Итого, заряженный на 100% аккумулятор легкового автомобиля без нагрузки показывает:

12,7-12,9 Вольт при +20…+25°C.
12,8-13,0 Вольт при -5…+5°C.
12,9-13,10 Вольт при -10…-15°C.

Примечательно, что напряжение выше 12,8 В поддерживается недолго. Чтобы аккумулятор был постоянно заряжен даже зимой, в северных регионах искусственно повышают плотность электролита с обычных 1,28 до 1,32 г/см3. На Юге же чаще заряжают изделие от сетевого зарядника.

При работающем двигателе

При функционирующем двигателе авто более 10минут, вольтаж будет составлять от 13,5В до 14,5В. В этом случае, параметр будет несколько больше обычного, поскольку работает генератор авто. Начать проверять значение вольтажа необходимо после работы двигателя более 20 минут. Затем нужно включить элементы, которые расходуют автомобильную энергию:

очистители стекла;
обогреватель лобового стекла;
печку;
дальний свет;
автомагнитолу.

После этого значение должен немного измениться (примерно на 0,2В). Если значение сильно уменьшилось, то, скорее всего, у вас генератор находится в неисправном состоянии или бывает другая ситуация, например, если вы используете сабвуфер или другой мощный прибор, и генератор не может справиться с такой нагрузкой, по этой причине вольтаж начинает проседать. В таком случае имеется только одно решение – купить более мощный генератор.

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.

Минимальное напряжение

Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.

Под нагрузкой

Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:

из корпуса с мультиметром;
спирали, выполняющей функцию сопротивления;
проводов, оканчивающихся зажимами типа «крокодил»;
включателя.

Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.

При работающем двигателе

При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:

стеклоочистители;
обогреватель заднего стекла;
отопитель (на максимальном режиме);
дальний свет;
магнитолу.

Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).

Значения нормального напряжения АКБ

Зарядный прибор для АКБ

Самый оптимальный показатель зарядки автомобильного аккумулятора должен быть около 12.65 вольт, допускается, чтобы напряжение АКБ автомобиля было чуть менее большим или меньшим, на 0.5 В. Если значение заряда меньше, это говорит о недостаточной зарядке девайса. К примеру, если показатель заряда равен примерно 12.42 В, это свидетельствует о том, что АКБ заряжено примерно на 80%. Если напряжение автомобильного аккумулятора составляет 12.2 В, то уровень заряда составляет 60%. В том случае, если данный показатель составит только 11.9 В, это свидетельствует о критически низком уровне заряда батареи, использование такой АКБ может привести к невозможности запуска мотора.

Естественно, не так много аккумуляторов автомобилей позволяют выдавать уровень напряжения 12.65 В. Как показывает практика, на большинстве устройств значение напряжения аккумулятора варьируется в районе 12.2-12.4 В, что свидетельствует о нехватке заряда. Что касается максимального показателя, то многие производители уверяют потребителей, что их АКБ выдают напряжение зарядки 13-13.2 В. Это не более, чем рекламный ход. Разумеется, можно найти батареи, которые обеспечивают около 13.2 вольт, однако это, скорее, исключение.

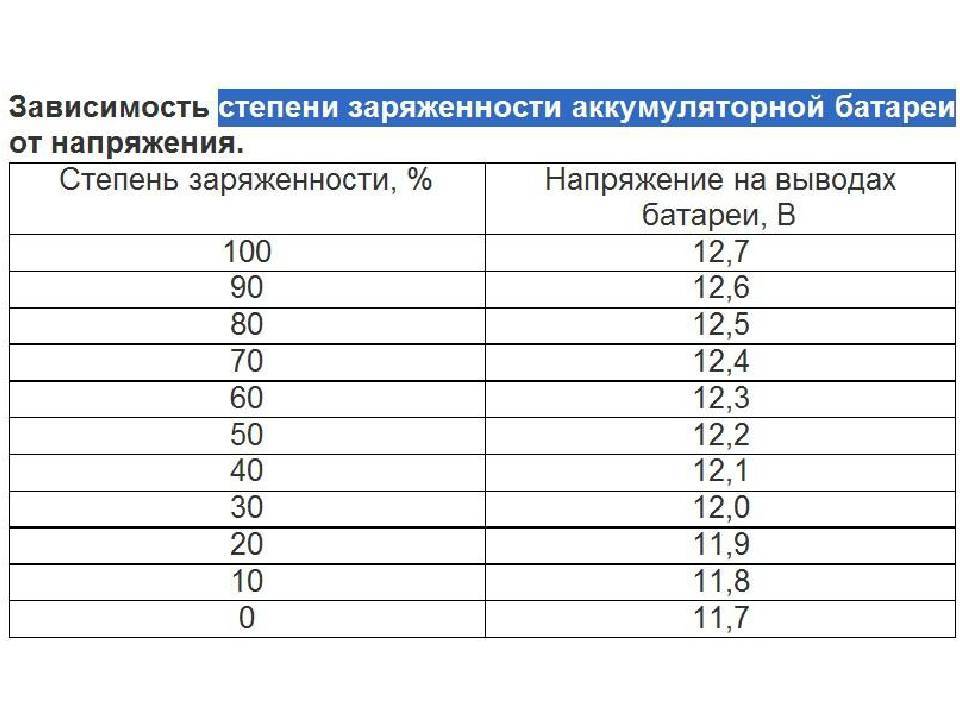

Степень заряда в зависимости от напряжения

Автомобилистам полезно знать о том, какому напряжению соответствует тот или иной уровень заряда. Ошибочно считать, что если 100% соответствует 12,6 В, то 6,3 В является признаком 50% заряда.

Проще всего определить степень заряда или разряда визуальным методом, с помощью индикатора. Не потребуется никаких инструментов, чтобы сделать выводы:

если индикатор зелёный, с АКБ всё хорошо, заряд составляет не менее 60% от номинальных значений;
если цвет тёмный, тогда АКБ следует подключить к зарядному устройству;
светлый или белый цвет обычно говорит о том, что в АКБ необходимо долить дистиллированную воду.

У каждого производителя могут быть свои принципы диагностики состояния по этому индикатору.

Если индикатора нет либо вы хотите убедиться в его точности, тогда можно задействовать мультиметр.

В зависимости от напряжения, можно узнать примерный уровень работоспособности, выраженный в процентах:

если напряжение около 10,5 В, батарея разряжена полностью, это 0%;
если 11,3 В, это соответствует 10%;
заряд на уровне 12 В говорит про заряд на 50%;
когда мультиметр показывает 12,2 В, это сопоставимо с 60%;
на 80% заряда указывает 12,4 В;
если вы видите на приборе 12,6 В и выше, заряд 100%.

Даже когда через 4-5 лет батарея работает неплохо, водитель придерживался всех правил эксплуатации и не допускал полного разряда, протекающие химические процессы всё равно ведут к постепенному разрушению свинцовых пластин.

Сколько вольт должен выдавать генератор?

Для корректной работы авто необходимо регулярно проверять функциональность автомобильного генератора. При выходе из строя данного узла аккумуляторная батарея перестанет получать основное питание. Такое положение дел (когда автомобиль “питается” только от АКБ) приводит к быстрому обесточиванию всей машины.

Поломку силового агрегата, вырабатывающего ток, определяют по одному из следующих признаков:

непрерывно горит лампочка на приборной панели (сигнал о недостаточности тока);

АКБ постоянно садится;

электрооборудование работает со сбоями или вовсе не работает при включенном моторе;

запах гари из моторного отсека;

УЗЕЛ издает нехарактерные звуки (например, шелест).

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Последствия при низком бортовом напряжении

При заниженном напряжении в бортовой сети — автомобиль продолжает кое-как работать. По этой причине многие автовладельцы так и ездят, в лучшем случае, откладывая решение проблемы в долгий ящик. Другие и вовсе никогда не задумываются о том, какое там напряжение в бортовой сети собственной машины. Едет — и хорошо

Внимание на этот вопрос обращается уже тогда, когда начинают проявляться последствия низкого напряжения

К таковым относится:

Постоянный недозаряд АКБ. Если напряжение на борту автомобиля в основном ниже 14,4 В, аккумулятор никогда в жизни не будет «видеть» 100-процентного заряда от генератора. В лучшем случае, уровень заряда будет плавать в районе 40-60%. А полностью он будет заряжаться только от стационарного зарядного устройства.

Нехватка времени для восстановления АКБ. Если вы используете автомобиль для кратковременных и редких поездок, аккумулятор попросту не будет успевать возвращать потраченную на запуски энергию. Эта проблема имеет тенденцию к накоплению. То есть, после каждой поездки нехватка будет всё большей и большей. В итоге АКБ со временем разрядится в ноль.

Ускоренная деградация АКБ. Автомобильные аккумуляторы служат тем дольше, чем больше времени они проводили в хорошо заряженном состоянии. Если же случаются глубокие разряды, АКБ в основном заряжен менее, чем на 60% — его ресурс сокращается если не в разы, то намного. Иногда он и больше года не ходит. Быстро теряет ёмкость и силу пускового тока.

Нехватка питания для мощных потребителей

Первое, на что обычно обращают внимание — это головной свет. При низком напряжении фары светят слабее положенного

Страдает от этой проблемы магнитола (с сабвуфером вообще жесть), инвертор, кондиционер.

Нестабильная работа двигателя. А именно —плавающие холостые обороты, пропуски зажигания, внезапные остановки. Собственно, с запуском мотора тоже могут быть проблемы, так как слабо заряженная АКБ плохо крутит стартер.

Отказ элементов электроники. Случается крайне редко. Но бывает. Особенно, если просадки напряжения бортовой сети доходят до критических значений.

В большинстве случаев не найденная своевременно причина низкого бортового напряжения склонна прогрессировать. То есть, по началу проблем, вроде как, и нет никаких. А вот со временем они накапливаются и становятся всё заметнее. В конце концов, если ничего не предпринимать — однажды машина встанет колом. И ещё хорошо, если в гараже, а не где-нибудь на пустынной трассе.

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Минимальное напряжение

Под нагрузкой

из корпуса с мультиметром;
спирали, выполняющей функцию сопротивления;
проводов, оканчивающихся зажимами типа «крокодил»;
включателя.

При работающем двигателе

стеклоочистители;
обогреватель заднего стекла;
отопитель (на максимальном режиме);
дальний свет;
магнитолу.

Нормальный вольтаж при подключении нагрузочной вилки

К слову, мы не нашли ни одной технически грамотной таблицы. Не исключено, что исчерпывающая информация имеется в руководстве по эксплуатации более-менее серьезных изделий. Но пока мы вынуждены отослать вас к размытым рамкам, которыми пользуются во многих автомагазинах.

Итак, батарея считается работоспособной, если:

При подключении нагрузочной вилки первые 5-7 секунд напряжение не падает ниже 10 В.
После отключения нагрузки вольтаж сразу же восстанавливается до 12,6-12,7 В.
Температура в месте замера – не ниже +15°C.

Когда под рукой только мультиметр

Если диагностика носит стихийный характер, то нагрузочную вилку с успехом сымитирует пара «мультиметр + любой электроприбор из бортовой сети». В качестве бортовой нагрузки обычно используют комбинацию «ближний + дальний свет фар», отдавая дань советским шоферам. Реже аккумулятор «грузят» стартером. Учитывая многие «но», оценка выходит такой же приближенной:

Вольтаж не должен понижаться ниже 11,5 В при включении «дальнего».
Напряжение не должно падать ниже 10 В при прокрутке двигателя стартером в холостую.

К вольтам «без нагрузки» аккумулятор должен возвращаться в течение первых 5-7 секунд после отключения электрооборудования. Также учитывайте то, что цифры приводятся для летнего времени года.

Нормальное напряжение аккумулятора автомобиля зимой

Из-за зимних морозов значение электролитической плотности АКБ начинается изменяться. При этом вольтаж будет зависеть от того, сколько процентов заряда имеет АКБ. Если процент большой, то значение будет увеличиваться, а если зарядки мало, то параметр снизится, а из-за этой причины запустить двигатель будет проблематично.

У автовладельцев имеется такая точка зрения, что зимой этот параметр серьезно снижается, но на самом деле это не так, при морозе химические реакции начинают работать медленнее.

При отрицательной температуре окружающей среды в -20˚С нормальным значением напряжения является 12В. Однако из-за замедления прохождения химических реакций происходят такие изменения как:

Уменьшение рабочей энергоемкости АКБ машины. Она составляет половину от заявленных параметров, которые указаны на маркировке.
При электролитической плотности в 1,3 г/см3 вольтаж зимой достигает 12,5В.
Если внешняя температура воздуха меньше -25 градусов, то батарея прекращает подзаряжаться от генератора.

Для увеличения плотности батареи в транспортном средстве, который используется в северных районах, добавляют в АКБ состав концентрации сильной двухосновной кислоты.

При нахождении плотности электролита в пределе от 1,30г/см3 до 1,32г/см3, нормальным значением вольтажа аккумулятора без дополнительной нагрузки при отрицательной температуре будет 13В.

При увеличении такой концентрации, необходимо внимательно смотреть, чтобы электролитическая плотность не достигла 1,35 г/см3, так как это может вызвать поломку пластин.

В продолжение разговора о вольтаже и заряде автомобильной батареи

Что делать, когда на табло вольтметра вырисовываются цифры, отличные от тех, которые соответствуют 100% заряду? Проверить, а чему же соответствует полученная комбинация или, как это звучит по-научному, определить степень разряженности аккумулятора по напряжению. Для этого есть таблицы, увязывающие уровень заряда с вольтажом, измеренным без нагрузки. Одну из таких мы рекомендуем взять на заметку

Таблица – это хорошо, но как понять, когда АКБ еще послужит, а когда без сетевого зарядного устройства не обойтись? На этот счет примите во внимание мнение эксперта Autostadt.su – Василия Теркина, который имеет более чем сорокалетний опыт «общения» с аккумуляторными батареями свинцово-кислотного типа:

12,3-12,4 В – предельное напряжение без нагрузки, до которого можно безвредно разряжать автомобильный АКБ, будь-то обычный, AGM или EFB.
11,9 В – минимальный вольтаж без нагрузки, при котором двигатель еще запустится. Цифра актуальна для летнего периода.
В крепкий мороз (-25°C и меньше) аккумулятор не принимает заряд от генератора.
10,8 В – глубокий разряд, который некоторые батареи не могут пережить.

Мы не раз акцентировали внимание на том, что зимой и летом заряженный до 100% аккумулятор показывает разное напряжение. Поэтому, полностью заряжайте батарею при входе в зиму, и чаще подзаряжайте ее в холодное время года

А собираясь на «дальняк», узнайте, что нужно проверить в машине перед дальней поездкой , и прихватите ПЗУ. Под занавес предыдущей зимы мы рассматривали лучшие портативные пуско-зарядные устройства и критерии их выбора.

Нормальные значения параметров АКБ «надо знать в лицо». По ним контролируется степень ее заряженности. Если контроль взять за привычку, то можно продлить срок службы изделия и избавить себя от встречи с последствиями его разрядки. Обсудим допустимые цифры и способы их замера. Также порассуждаем о причинах отклонений и выработаем список действий по возвращению величин в приемлемые рамки.

Снятие показателей при помощи специальных приборов

Выше приведена теоретическая информация, позволяющая ознакомиться с основными нормами. Однако необходимо также знать, как измерить напряжение аккумулятора автомобиля. Для снятия показателей должны использоваться специальные устройства, которые подключаются непосредственно к клеммам батареи. Проверку рекомендуется осуществлять при температуре электролита 25 градусов.

При проведении измерений без нагрузки обычно применяется тестер. На нем выбирается определенный режим работы. Красный контакт подсоединяется к плюсовому полюсному выводу, а черный – к минусовому. На дисплее должно появиться текущее значение.

Показания в замкнутой цепи позволяет зафиксировать нагрузочная вилка. Она имитирует ситуацию с запуском двигателя, измеряя рабочее напряжение в таких условиях. Измерительный прибор подключается к выпускам по той же схеме. На АКБ подается нагрузка в течение 5 секунд.
