Коробка передач вариатор: устройство и принцип работы CVT

Содержание

Как продлить жизнь вариатору

Для продления жизни коробки CVT владельцу необходимо соблюдать предписанный производителем регламент обслуживания трансмиссии: регулярно менять масло, проводить ревизию оборудования.

Нужно выдерживать правила езды, сводящие к минимуму износ узлов в машине. При первом признаке неисправностей провести диагностику в автосервисе. Помогут в этом мастера из «Центра по ремонту вариаторов №1». Получить дополнительную информацию или бесплатную консультацию можно по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны.

Признаки неисправности вариатора

Выход из строя бесступенчатой трансмиссии не проходит бесследно. Ниже представлены основные признаки неисправности вариатора, указывающие на необходимость диагностики узла.

автомобиль не едет вперед и назад, но двигатель работает;
слабая динамика при выжатой педали газа и хорошем дорожном покрытии;
сильный толчок при переводе селектора;
прерывистое движение;
вариатор не реагирует на ручное управление;
машина движется, когда селектор находится в положении нейтрали;
гул и прочие посторонние звуки со стороны бесступенчатой трансмиссии;
вариатор не реагирует на селектор.

Недостатки и преимущества вариатора

К вышесказанному о вариаторах стоит прибавить самое главное – в чем их суть и зачем устанавливать их вместо привычных механических коробок передач и автоматических. Весь фокус в приставке «бесступенчатая трансмиссия». Вариатор не требует переключения передач вручную, справляясь с этим самостоятельно, при этом не чувствуется характерных рывков при трогании с места или переключение с первой скорости на вторую. Многим водителям это не нравится, ведь это практически отобранное удовольствие управления. Повинуясь запросам потребителей, современные вариаторы настраиваются таким образом, что двигатель по звуку работает, как и раньше, набирая обороты перед переключением скоростей.

Вариатор в мировом автомобилестроении

В мировой практике вариаторы все чаще устанавливаются на современные автомобили. Очень популярен CVT в японском и немецком автомобилестроении.

Многие производители, разрабатывая новые модели бесступенчатых КПП, позиционируют их на рынке под собственными названиями, но сущность механизма, в целом, остается неизменной. Наиболее популярны следующие модели:

Для японских автомобилей — Multimatic (Honda), Multidrive (Toyota), Lineartronic (Subaru), Xtronic (Nissan);
Для немецких моделей — Multitronic (Audi), Autotronic (Mercedes-Benz);
В США вариаторы известны, как Durashift CVT или Ecotronic (Ford).

Отечественные автолюбители относятся к CVT довольно скептически. Это обусловлено рядом недостатков:

Передача крутящего момента в вариаторе происходит за счет силы трения, а потому их не используют в автомобилях с мощными двигателями;
Высокая стоимость обслуживания — дорогостоящее масло и фильтр;
Плохая ремонтопригодность;
Буксировать автомобиль, на котором установлен вариатор CVT, можно только на эвакуаторе, либо с помощью частичной погрузки ведущей оси.

Вместе с тем неоспоримы и преимущества вариатора:

Плавность движения;
Хорошая динамика разгона;
Экономичный расход топлива;
Простота конструкции;
Низкий вес;
Относительно невысокая стоимость.

Автомобили, на которых установлен вариатор CVT, в большей степени предназначены для передвижения по городу, где механизм полностью раскрывает свои плюсы, обеспечивая максимальный комфорт. Они стали хорошей альтернативой гидромеханической АКПП, хотя срок службы вариатора чуть ниже и редко превышает 150 000 км.

Рекомендуем: Магнитола не читает флешку – причина неисправности, методы ее устранения

(3 оценок, среднее: 5,00 из 5) Загрузка…

Скрытая динамика

вариатор

Для водителя даже с небольшим опытом управления автомобилем привычно синхронное движение стрелок спидометра и тахометра. Нарастает звук работы двигателя – разгоняется автомобиль. Вариатор заставляет привыкать к другой системе. При плавном и размеренном движении обороты двигателя поддерживаются на одном невысоком уровне в зоне максимальной топливной экономичности и акустического комфорта. Плавный разгон или замедление не сопровождаются заметными реакциями со стороны мотора. Даже в таком режиме вариатор сбивает с толку непривычного водителя. Ситуация усугубляется при интенсивном разгоне. Резкое нажатие на газ сопровождается быстрым, единовременным перемещением оборотов двигателя в зону максимального крутящего момента. В тоже время сама машина разгоняется плавно и постепенно. Обороты зависают на одной высокой ноте, мотор ревет и действует на нервы. Несмотря на достаточно динамичный разгон, начинает казаться, что машина отстает от потока. Психологически водитель ожидает подтверждения разгона нарастанием рева двигателя. А отсутствие этого явления вызывает дискомфорт. До покупки машины с CVT обязательно стоит прокатиться на авто, где установлена такая автоматическая коробка, и прислушаться к своим ощущениям. Если монотонное гудение выбивает вас из колеи, стоит поискать другой вариант. Впрочем, производители уже нашли пути примирения предыдущего опыта управления авто с особенностями CVT. Электроника управления коробкой имитирует наличие виртуальных передач. Для современных моторов с широкой полкой высокого крутящего момента становится некритичной синхронизация нарастания оборотов двигателя и разгона автомобиля и ступенчатый переход к следующей виртуальной «передаче». Для обычных моторов с выгнутой моментной характеристикой эта технология нивелирует основное преимущество вариатора (постоянная работа ДВС в оптимальном режиме).

Вариатор

Как было отмечено, среди рассмотренных типов бесступенчатых трансмиссий наиболее обширное распространение на легковых автомобилях обрела вариаторная коробка передач CVT. Что это такое, более подробно рассмотрено ниже.

Прежде всего следует отметить, что по технологии передачи крутящего момента такие коробки передач классифицируют на вариаторы зацепления и фрикционные. К первому типу принадлежат лишь цепные механизмы, а второй включает конусные роликовые и ременные, торовые, многодисковые, шаровые, волновые, лобовые, клиноременные вариаторы. На легковых автомобилях наиболее часто встречается клиноременная и цепная CVT (коробка передач). Что это такое, описано далее.

Для обеспечения заднего хода на большинстве автомобилей, оснащенных вариатором, с ним сблокирована планетарная передача.

Как правильно буксировать на вариаторе

Можно ли буксировать вариатор? В отношении буксировки транспортного средства с вариатором следует отметить несколько моментов. Для буксировки транспортного средства, оборудованного бесступенчатой трансмиссией, под ведущими колесами буксируемого транспортного средства должна быть установлена буксирная тележка.

Никогда не буксируйте автомобиль с передним приводом с вариатором и с передними колесами на земле или четырьмя колесами на земле. Если вам необходимо буксировать автомобиль, оборудованный вариатором, сзади, то спереди на земле, используйте буксирные тележки под передними колесами. Невыполнение этого требования может привести к серьезным, дорогостоящим повреждениям вашего автомобиля.

Никогда не буксируйте полноприводные модели CVT, такие как Murano, с любой парой колес на земле. Это может привести к серьезным дорогостоящим повреждениям

Плюсы и минусы бесступенчатой трансмиссии

Автомобили с вариаторами в первую очередь славятся высоким КПД и уровнем комфорта во время езды: плавность хода, быстрый разгон, незаметное изменение скорости, отсутствие рывков. CVT обеспечивает оптимальные обороты двигателя и максимальный крутящий момент. Двигатель не глохнет на светофоре и при движении в пробках. Подъём в гору проходит быстрее, без снижения скорости.

Это основные плюсы коробки передач CVT, минусов, к сожалению, больше.

Бытует мнение, что CVT часто выходит из строя. Однако это не совсем так: проблем с вариатором не возникает, пока действует гарантия на новый автомобиль. Чаще выходят из строя CVT, если владелец автомобиля нарушает правила эксплуатации, рекомендованные производителем (подвергает авто высоким нагрузкам, предпочитая агрессивную езду).
Помимо замены дорогостоящего оригинального масла требуется и замена фильтров (каждые 30 тыс. км).
В виду конструктивных особенностей область применения вариаторов ограничена: их нельзя использовать в ТС с мощными двигателями (не более 220 л.с.). Также недопустимо эксплуатировать автомобиль на высоких скоростях.
Ещё одно ограничение касается буксировки: автомобиль с вариатором можно буксировать только на эвакуаторе.

Вердикт знатоков: экономия или надежность?

В конце статьи хотелось бы ответить на главный вопрос автовладельцев – что лучше CVT или автомат? С экономической точки зрения выгоднее покупать автомобиль с вариатором, поскольку именно бесступенчатая коробка передач обеспечивает оптимальный расход топлива. Да и двигатель в паре с вариатором работает дольше (испытывает меньше нагрузок).

Но если взять во внимание и другие факторы (короткий, в сравнении с КПП, срок службы, высокая цена оригинального масла, стоимость возможного ремонта), покупка авто с CVT уже не выглядит столь рациональной. К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать)

Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше)

Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше)

К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше).

Поэтому и с точки зрения надежности, и с точки зрения экономичности выгоднее приобретать ТС с АКПП или МКПП (такие авто продаются не намного дороже). Исключение составляют лишь некоторые модели вариаторов, отличившиеся увеличенной степенью надежности и улучшенными эксплуатационными характеристиками (X-tronic, цепной Lineartronic, цепной Multitronic с адаптивным режимом «Спорт»).

Каким авто отдавать предпочтение? Зависит от вас: ваших финансовых возможностей (рассматриваете покупку нового авто или ищите на вторичном рынке, готовы ли вкладываться в дорогостоящее обслуживание), как долго планируете ездить, насколько важно выгодно перепродать автомобиль, какой стиль вождения вы предпочитаете. Автомобили с CVT подходят ответственным водителям, предпочитающим размеренную езду по городу или по трассе, высоко ценящим комфорт во время езды

Достоинства и недостатки

При рассмотрении особенностей вариаторной КПП необходимо понимать ее слабые и сильные места.
К преимуществам CVT можно отнести:

Плавное изменение скоростного режима. В отличие от гидротрансформаторной коробки-автомат вариатор обеспечивает увеличение и уменьшение скорости без малейших толчков / рывков.
Повышенный срок службы мотора. При правильной эксплуатации, своевременной замене масла в вариаторе и выполнении других регламентных работ устройство обеспечивает плавную передачу момента на двигатель и тем самым продлевает его ресурс.
Более экономный расход горючего, благодаря высокому КПД механизма. В среднем коэффициент полезного действия больше на 7-10%, если сравнивать с классической коробкой-автомат.
Экологическая чистота механизма. В процессе работы вариаторная система выбрасывает в атмосферу меньше опасных компонентов (если сравнивать с другими «коробками»).
Быстрый разгон. Отсутствие рывков способствует экономии времени в момент набора скорости, что обеспечивает лучшую динамику для автомобиля.
Легкость управления. Достаточно выбрать нужный режим на ручке, чтобы начать движение.

Несмотря на преимущества, CVT имеет и ряд минусов:

Трудности обслуживания. Ремонт и замена вариатора — очень дорогостоящая операция, за которую берутся единицы мастеров. Иногда приходится обзвонить не одно СТО, чтобы найти подходящий вариант.
Высокая стоимость масла. Для заливки в CVT применяются специальные смазывающие составы, имеющие более высокую цену.
Раз в 100-150 тыс. километров требуется замена ремня, что является дорогим удовольствием.
Зависимость от электроники. Вариаторная КПП в процессе работы получает сигналы от многих датчиков. Если какой-то из них сбоит, система будет работать неправильно, а это ведет к необходимости ремонта вариатора и дополнительным расходам.
Сравнительно небольшой ресурс. Вариаторная коробка не любит большие нагрузки, поэтому выходит из строя быстрей МКПП. В частности, для нее может оказаться критичной буксировка в снегу или грязи.
Повышенный риск поломки из-за неправильной эксплуатации.

Производители постоянно работают над совершенствованием вариатора и устраняют недостатки. Многие слабые места, связанные с низкой надежностью, остались в прошлом. Но ресурс устройства во многом зависит от самого автовладельца и следования ряду правил.

Ограничения вариаторной трансмиссии и примеры их преодоления

Несмотря на наличие в системе ремня, назвать его расходником нельзя – большая часть производителей даёт на свои вариаторы гарантию в 150-200 тысяч километров. При этом несвоевременная замена жидкостей, выезды на бездорожье, резкие нагрузки и удары неизбежно приводят к снижению срока эксплуатации узла – о чем те же написать. Иногда для продления этого срока замену ремня и валов произвести возможно, но чаще узел заменяется в сборе. Основная беда вариатора заложена конструктивно – цепь или ремень, растянувшийся ввиду неправильного обслуживания или эксплуатации, начинает проскальзывать на шкивах, образуя на них задиры. Со временем даже небольшое разрушение ремня вариатора приводит к катастрофическим последствием для всех узлов вариатора. Помимо этого могут вызвать гибель трансмиссии и проблемы с датчиками скорости или шаговым мотором, управляющим всей системой. Иногда от продолжительного движения на высоких скоростях могут отказать подшипники полушкивов. Также вариаторы, изначально созданные под спокойную езду, плохо переносят резкие старты ввиду повышенной нагрузки на ремень/цепь. Отсюда же вытекают ограничения по буксировке как других автомобилей, так и прицепов, что в принципе – не проблема, если речь идёт о небольшом автомобиле. Кстати, о буксировке автомобиля с вариатором тоже следует сказать отдельно – для этого придётся включать двигатель, чтобы приводной ремень в вариаторе смазывался в движении – но ещё лучше вообще отказаться от буксировки авто на тросе. Вариатор, как система, в немалой степени зависящая от трения, склонен к перегреву при эксплуатации в снегу или на бездорожье. Вне дорог автомобиль с вариатором эксплуатировать вообще не стоит – ударные нагрузки и проскальзывание колес смертельно опасны для ремня вариатора. Все эти технические недостатки постепенно преодолеваются. Сложнее с другим –восприятием водителем вариатора, как некорректно работающего устройства традиционного типа. При необходимости резкого ускорения вариатор, до того находившийся в режиме минимального расхода топлива, сначала дожидается смены режима работы двигателя на оптимальный для разгона. При этом он постоянно меняет передаточное число, чтобы не мешать двигателю перенастраиваться. После чего, позволяя двигателю оставаться на зачастую некомфортных для слуха водителя высоких оборотах, вариатор начинает плавно менять диаметр шкивов в трансмиссии, обеспечивая плавный, но максимально эффективный разгон с сохранением двигателя в неизменном режиме работы с максимальной отдачей крутящего момента. Разгон получается оптимальным, но ускорение без привычного изменения тембра работы двигателя с набором скорости рождает заставляет неискушенного пользователя подозревать автомобиль в некорректной работе узлов и отсутствии динамики. Именно для борьбы с этим субъективным восприятием поведения автомобиля с вариатором производители идут на всяческие ухищрения: добавляют лепестковые подрулевые переключатели виртуальных передач (например, в системе Sportronic у Mitsubishi), изменяют программы управления разгоном так, чтобы выход на оптимальные обороты двигателя происходил постепенно. По сути всё это – скорее дань человеческому консерватизму и маркетинговый компромисс – характеристики авто при этом, пусть и незначительно, но страдают. Ровно по этой же причине рычаг управления режимами вариатора на многих автомобилях до сих пор стилизуют под рукоятку АКПП, хотя можно было бы обойтись и рядом кнопок.

Общие сведения о вариаторе

Отличия вариатора от коробок иного типа кардинальные. Определяющая черта – способность подстраиваться под текущие условия, в которых находится движущийся автомобиль. Коробка также постоянно определяет нужное передаточное число. Диапазон передач ограничен конструктивными особенностями трансмиссии, но внутри него число вариаций практически бесконечно. Именно эта особенность способствует экономии топлива и оптимизации затрат энергии.

Как работает клиноременная бесступенчатая коробка?

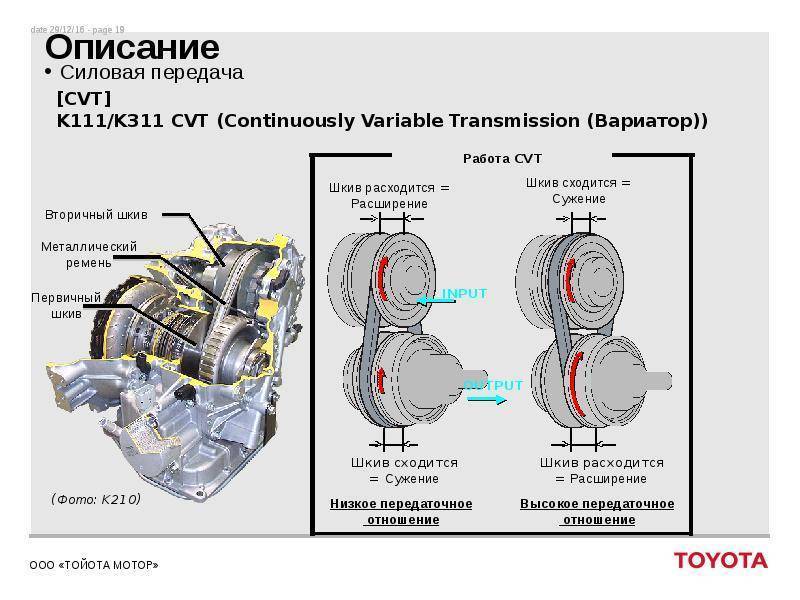

Конструктивно клиноременная коробка CVT представлена двумя шкивами – ведущим и ведомым. Ведущий связан с двигателем авто, ведомый подключен к приводам колес. Соединение валов реализуется за счет ремня или цепи.

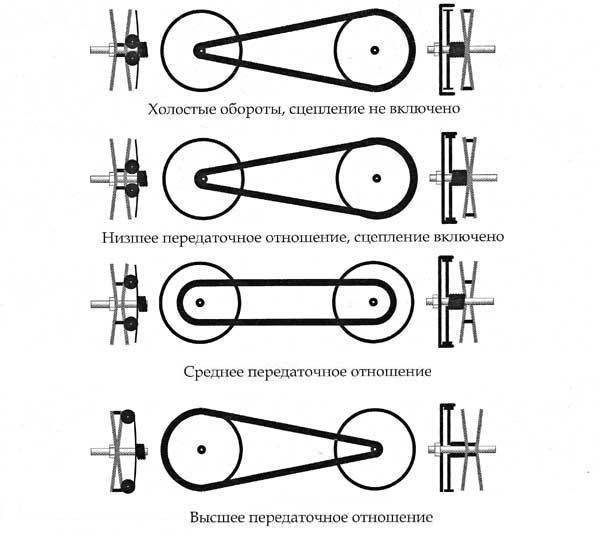

Схема работы клиноременного вариатора

Особенность шкивов состоит в том, что они выглядят как две половинки конической формы, направленные друг к другу своими вершинами. Расхождение и схождение конусов меняет диаметр единой конструкции.

Работа CVT выглядит следующим образом. Когда автомобиль начинает движение, мотор испытывает нагрузку. Для ее снижения конусы ведущего вала расходятся, диаметр уменьшается. На ведомом шкиве происходят обратные изменения – конусы сходятся, диаметр возрастает. В результате количество оборотов ДВС становится оптимальным.

Схема работы клиноременного вариатора

Увеличение скорости сказывается так: диаметр ведущего шкива возрастает, а ведомого – снижается. Тяговое усилие уменьшается, работа мотора оказывается плавной. За схождение/расхождение конических шкивов отвечает электронный блок управления (ЭБУ). Простота конструкции делает силовую передачу CVT более дешевой по сравнению с другими вариантами трансмиссий.

Тороидный вариатор

Такой тип вариатора состоит из двух валов (дисков, похожих на бублик) клиновидного типа, один из них является главным, другой – ведомым. Между валами расположены ролики, совершающие передвижения в вертикальном направлении, а также вращения в горизонтальном направлении вокруг собственной оси.

Передаточное число в вариаторе данного вида изменяется за счет выбранного положения роликов, а также их радиусов. Иными словами, когда ролик соединяется с маленьким радиусом главного вала и большим радиусом второстепенного вала – происходит переключение на низкую передачу.

Выбор высокой передачи осуществляется в обратном порядке. Переход на прямую передачу происходит в том случае, когда ролик соприкасается с валами в одном радиусе.

Сложная конструкция и отсутствие технологий и материалов, способных выдержать нагрузки в таком устройстве пока заставили производителей отказаться от этого вида вариаторов, но такие автомобили существовали в реальности и выпускались массово, например Nissan Cedric.

Типы вариаторов

Во многих узлах и агрегатах нашли широкое применение различные конструкторские решения вариаторов, которые плавно изменяют передаточное число от двигателя к колесам, но в автомобилестроении ужились пока только два их типа:

Клиноременной;
Тороидный.

Клиноременной

В основу устройства клиноременного вариатора входят два шкива конической формы и одна или двух ременная передача.

Ремень имеет клиновидную форму и может быть изготовлен из резины, набора металлических пластин или цепи. Но это только влияет на надежность работы всей системы, но никак на принцип ее работы.

Конструктивно предусмотрено раздвигание и сдвигание шкивов, благодаря чему и происходит изменение их диаметров.

Резиновый ремень.

Благодаря клиновидной формы ремня, последний соприкасается со шкивом боковыми сторонами, что обеспечивает надежную передачу вращательного момента продолжительное время (для резиновых ремней 50 000 км, но это еще не предел).

Изменение передаточного числа происходит за счет сдвигания и раздвигания, ведущего и ведомого шкивов.

При малых оборотах двигателя диски ведущего шкива разжаты, соответственно имеют малый диаметр. Ведомые диски, наоборот, сжаты и имеют больший диаметр.

При увеличении оборотов двигателя под воздействием центробежных сил и различных приводов, диски ведущего шкива сжимаются, а ведомого, наоборот, разжимаются, при этом уменьшается передаточное число.

Чтобы диаметры шкивов изменялись синхронно с возникающими нагрузками на двигатель, в автомобиле с коробкой CVT предусмотрена электронная система управления, которая также совместно управляет и работой планетарного редуктора и сцепления.

Планетарный редуктор обеспечивает движение автомобиля задним ходом, так как конструктивно вариатор не может обеспечить такое движение.

Благодаря электронной системы управления, после выхода автомобиля на крейсерскую скорость, CVT трансмиссия поддерживает те обороты двигателя, которые наилучшим образом будут подходить для хорошей динамики движения автомобиля.

Во время различных экспериментов было установлено, что оптимальный угол наклона внутренних стен шкива должен быть 20 градусов.

В разных устройствах сдвигание и раздвиганье шкивов происходит за счет гидравлики, пружин или центробежных сил.

Резиновые передачи в клиноременных вариаторах зарекомендовали себя плохо, поэтому сейчас в основном устанавливают передачи из цепи или металлических пластин.

Это в значительно мере повысило надежность и увеличило ресурс работы системы и уменьшило шумы во время движения авто.

Так же, как разновидность, существуют клиноцепные трансмиссии, передача крутящего момента в которых происходит с помощью металлической цепи в основе которой лежат специальные пластины, соединенные осями.

КПД взаимодействия со шкивами в таких устройствах в значительной мере выше, чем в обычных клиноременных вариаторов, а значит, потери вращательного момента в них минимальны.

Для управления используется специальный рычаг селектора.

Клиноременной вариатор устанавливается на многих зарубежных автомобилях, у каждого производителя он конструктивно может отличаться и иметь свое название, к примеру:

Тороидный вариатор

Как видно из рисунка тороидный вариатор состоит двух вращающихся в противоположные стороны соосных валов, имеющих тороидную (сферическую) форму.

Между валами зажаты ролики, их тоже видно на рисунке выше, которые изменяя свое положение меняют передаточное число от ведущего к ведомому валу, при этом крутящий момент передается от роликов к валам за счет сил трения.

Основной проблемой, влияющей на надёжность работы всей системы и на КПД передачи крутящего момента, является пятно контакта роликов со сферическими валами.

Усилие прижатия в пятне контакта может быть колоссальным, в некоторых вариаторах оно может достигать 10 т., поэтому, помимо того, что материал в них должен быть высокотехнологичным, система управления тоже должна быть очень надежной.

К примеру, на вариаторе Extroid, который применяется на некоторых моделях Nissan, установлен специальный гидравлический механизм, управляемый электроникой, перемещая ролики с диапазоном в микроны.
