Неисправности КШМ

К признакам неисправности КШМ относятся: появление посторонних стуков и шумов, падение мощности двигателя, повышенный расход масла, перерасход топлива, появление дыма в отработанных газах.

Стуки и шумы
в двигателе возникают в результате износа его основных деталей и появления между сопряженными деталями увеличенных зазоров. При износе поршня и цилиндра, а также при увеличении зазора между ними возникает звонкий металлический стук, хорошо прослушиваемый при работе холодного двигателя. Резкий металлический стук на всех режимах работы двигателя свидетельствует об увеличении зазора между поршневым пальцем и втулкой верхней головки шатуна. Усиление стука при резком увеличении числа оборотов коленчатого вала свидетельствует об износе вкладышей коренных или шатунных подшипников, причем стук более глухого тона указывает на износ вкладышей коренных подшипников. При большом износе вкладышей возможно резкое падение давление масла. В этом случае эксплуатировать двигатель нельзя.

Падение мощности
двигателя возникает при износе или залегании в канавках поршневых колец, износе поршней и цилиндров, а также плохой затяжке головки цилиндров. Эти неисправности вызывают падение компрессии в цилиндре. Компрессию проверяют при помощи компрессометра на теплом двигателе. Для этого выкручивают все свечи, и на место одной из них устанавливают наконечник компрессометра. При полностью открытом дросселе прокручивают двигатель стартером в течение 2-3 секунд. Таким образом последовательно проверяют все цилиндры. Величина компрессии должна быть в пределах, указанных в технических данных двигателя. Разница в компрессии между отдельными цилиндрами не должна превышать 1 кГ/см2.

Повышенный расход масла
, перерасход топлива, появление дыма в отработанных газах (при нормальном уровне масла в картере) обычно появляются при залегании поршневых колец или износе колец и цилиндров. Залегание кольца можно устранить без разборки двигателя, залив в цилиндр через отверстие для свечи зажигания специальную жидкость.

Отложение нагара
на днищах поршней и камер сгорания снижает теплопроводность, что вызывает перегрев двигателя, падение мощности и повышение расхода топлива.

Трещины
в стенках рубашки охлаждения блока и головки блока цилиндров могут появиться в результате замерзания охлаждающей жидкости, заполнения системы охлаждения горячего двигателя холодной охлаждающей жидкостью или в результате перегрева двигателя. Через трещины в блоке цилиндров охлаждающая жидкость может попадать в цилиндры. При этом цвет выхлопных газов становится белым.

Блок цилиндров

На тщательно обработанную верхнюю плоскость блока цилиндров устанавливают головку блока, которая закрывает цилиндры сверху. В головке над цилиндрами выполнены углубления, образующие камеры сгорания. У двигателей жидкостного охлаждения в теле головки блока предусмотрена рубашка охлаждения, сообщающаяся с рубашкой охлаждения блока цилиндров. При верхнем расположении клапанов в головке имеются гнезда для них, впускные и выпускные каналы, отверстия с резьбой для установки свечей зажигания (у бензиновых двигателей) или форсунок (у дизелей), магистрали смазочной системы, крепежные и другие вспомогательные отверстия. Материалом для головки блока обычно служит алюминиевый сплав или чугун.

Плотное соединение блока цилиндров и головки блока обеспечивается с помощью болтов или шпилек с гайками. Для герметизации стыка с целью предотвращения утечки газов из цилиндров и охлаждающей жидкости из рубашки охлаждения между блоком цилиндров и головкой блока устанавливается прокладка. Она обычно изготавливается из асбестового картона и облицовывается тонким стальным или медным листом. Иногда прокладку с обеих сторон натирают графитом для защиты от пригорания.

Нижняя часть картера, предохраняющая детали кривошипно-шатунного и других механизмов двигателя от загрязнения, обычно называется поддоном. В двигателях сравнительно малой мощности поддон служит также резервуаром для моторного масла. Поддон чаще всего выполняется литым или изготавливается из стального листа штамповкой. Для устранения подтекания масла между блок-картером и поддоном устанавливается прокладка (на двигателях небольшой мощности для уплотнения этого стыка часто используется герметик — «жидкая прокладка»).

Шатун

Эта ответственный элемент кривошипно-шатунного механизма двигателя выполнен разборным, для того, чтобы можно было менять вкладыши подшипников в его обоймах. Подшипники скольжения используются на низкооборотных двигателях, на высокооборотных устанавливают более дорогие подшипники качения.

Внешним видом шатун напоминает накидной ключ. Для повышения прочности и снижения массы поперечное сечение сделано в виде двутавровой балки.

КШМ

При работе деталь испытывает попеременно нагрузки продольного сжатия и растяжения. Для изготовления используют отливки из легированной или высокоуглеродистой стали.

Уравнения движения поршня (для центрального КШМ) [ править | править код ]

КШМ

Определения

l

— длина шатуна (расстояние между шатуннопоршневой осью и кривошипношатунной осью)r — радиус кривошипа (расстояние между кривошипношатунной осью и центром кривошипа, то есть половина хода поршняA — угол поворота кривошипа (от «верхней мёртвой точки» до «нижней мёртвой точки»)x — положение шатуннопоршневой оси (от центра кривошипа вдоль оси цилиндра)v — скорость шатуннопоршневой оси (от центра кривошипа вдоль оси цилиндра)a — ускорение шатуннопоршневой оси (от центра кривошипа вдоль оси цилиндра)ω — угловая скорость кривошипа в радианах в секунду (рад/сек)

Угловая скорость кривошипа в оборотах в минуту (RPM):

ω = 2 π ⋅ R P M 60 <2pi cdot mathrm ><60>>>

Отношения в треугольнике

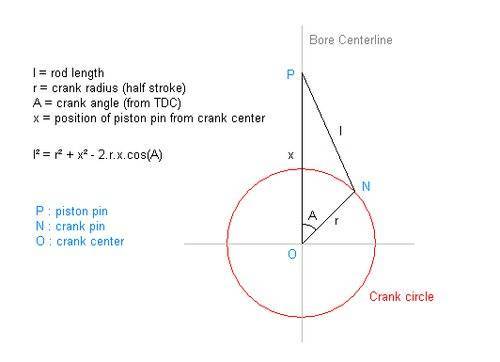

Как показано в диаграмме, центр кривошипа, кривошипношатунная ось и шатуннопоршневая ось образуют треугольник NOP. Из теоремы косинусов следует, что:

l 2 = r 2 + x 2 − 2 ⋅ r ⋅ x ⋅ cos ⁡ A <2>=r^<2>+x^<2>-2cdot rcdot xcdot cos A>

Сборка ДВС осуществляется в порядке обратном разборке:

  1. Собирается поршневая группа:
    — поршни с шатунами,
    — надеваются маслосъёмные, затем компрессионные кольца (зазоры не должны совпадать);
  2. Поршни погружаются в цилиндры через специальное приспособление, вжимающее оба кольца в поршневые пазы;
  3. Устанавливается коленвал;
  4. Шатуны с вкладышами один за одним закрепляются на нём дугообразными накладками с болтами;
  5. Возвращаются на место:
    — головка блока (с обязательно новой прокладкой),
    — масляный насос, задняя крышка коленчатого вала,
    — коробка передач,
    — картер,
    — выхлопные и охладительные патрубки;
  6. Заливаются:
    — свежее масло (с установкой нового масляного фильтра),
    — тосол;
  7. Двигатель прокручивается вручную (толканием автомобиля) или кратковременным запуском стартера. При этом происходит смазывание трущихся поверхностей цилиндров, исключающее задиры от трения сухой ЦПГ.
  8. Вкручиваются свечи (форсунки);
  9. Выставляется зажигание.
  10. Запускается мотор.
  11. В режиме «холостого хода» выявляются:
    — равномерность работы поршневой группы,
    — наличие посторонних звуков (например, недостаточно притянутого впускного коллектора),
    — утечки масла через сальники и прокладки,
    — герметичность патрубков охладительной системы.
Популярные статьи  Как устроен и работает топливный фильтр дизельного двигателя

Отсутствие претензий по оценочным параметрам свидетельствует, что двигатель полностью исправен и готов к использованию.

Меры безопасности при проведении работ по техническому обслуживанию кривошипно-шатунного механизма

Безопасность и охрана труда — это сочетание мер и моделей
поведения, защищающих здоровье работника на рабочем месте.

Работы под автомобилем не должны проводиться, если он поднят
только с помощью домкрата. При необходимости работы под транспортным средством
должны выполняться лежа на тележках с подголовниками.

Оборудование, снятое с транспортного средства, должно
перевозиться на специальных тележках.

При работе под транспортным средством в смотровой яме, не
имеющей освещения, можно использовать переносную лампу, подключенную к сети
электропитания с напряжением не более 12 В.

Ремонтно-восстановительные и демонтажные работы разрешается
выполнять только с помощью инструментов, находящихся в хорошем состоянии и
предназначенных для конкретной цели.

Гаечные ключи должны быть точно подобраны по размеру к
гайкам и болтам и не иметь биения и трещин. Во избежание несчастных случаев не
используйте двойной ключ и не вынимайте рычаг.

Тяжелые работы по демонтажу и монтажу оборудования должны
выполняться с помощью специальных подъемников, захватов и тянущих устройств;
связывание оборудования с канатом не допускается.

Для слесарных работ разрешается использовать только
пригодные к эксплуатации инструменты. Ударные молотки, кувалды и долота или
поперечные резаки не должны заусенецовываться и должны быть установлены. Длина
зубила и поперечного среза должна быть не менее 125 мм.

Чтобы ножовка не перескакивала при распиле металла, сначала
сделайте неглубокий паз треугольным напильником, а затем выполните операцию
пиления.

При работе со зубилом наденьте защитные очки и расположитесь
так, чтобы летучие куски металла не могли поранить других. Никогда не работайте
с файлами, которые не имеют деревянных ручек.

При работе с электрической дрелью убедитесь, что она
заземлена и что изоляция на шнуре питания непрерывна. При работе с дрелью
надевайте резиновые перчатки и подкладывайте под ноги резиновый коврик.

Помещения, в которых осуществляется обслуживание или ремонт
свинцового бензинового автомобиля, должны быть оборудованы надежной
приточно-вытяжной системой, баками и ваннами с керосином, а также умывальником
с горячей водой и мылом.

В этой главе подробно описаны шаги по замене изношенных
деталей кривошипно-шатунного привода. Срок службы автомобиля будет значительно
увеличен за счет ремонта. Повторное использование деталей с приемлемым износом
и восстановление изношенных деталей, узлов и механизмов является решением
проблемы ненужных расходов на новые детали.

В главе также подробно описаны действия, которые необходимо
предпринять в случае сбоев, чтобы продолжить использование деталей и вернуть их
в работоспособное состояние. В этой главе представлены наиболее
распространенные неисправности в приводе коленчатого вала.

Охрана труда и техника безопасности являются важной частью
ремонта транспортных средств. Во избежание несчастных случаев на производстве
во время ремонтных работ на транспортных средствах большое значение имеет
правильная организация рабочего места

Описанные меры обеспечивают поддержание
здоровья работников.

История

В природе

Задние конечности кузнечиков представляют собой кривошипно-шатунный механизм с неполным оборотом. Бедро и голень человека и роботов-андроидов тоже представляют собой кривошипно-шатунный механизм с неполным оборотом.

В Римской империи

КШМ

Самые ранние свидетельства появления на машине рукоятки в сочетании с шатуном относятся к пилораме из Иераполиса, 3-й век нашей эры, римский период, а также византийским каменным пилорамам в Герасе, Сирии и Эфесе, Малая Азия (6-й век нашей эры). Ещё одна такая пилорама возможно существовала во 2 веке н. э. в римском городе Августа-Раурика (современная Швейцария), где был найден металлический кривошип.

Неисправности, возникающие при работе КШМ и их причины

Сбои в работе могут случиться в разных элементах кривошипно-шатунной группы. Сложность конструкции и сочетания параметров шатунных механизмов двигателей заставляет особенно внимательно относить к их расчету, изготовлению и эксплуатации.

Наиболее часто к неполадкам приводит несоблюдение режимов работы и технического обслуживания мотора. Некачественная смазка, засорение каналов подачи масла, несвоевременная замена или пополнение запаса масла в картере до установленного уровня- все эти причины приводят к повышенному трению, перегреву деталей, появлению на их рабочих поверхностях задиров, потертостей и царапин. При каждой замене масла обязательно следует менять масляный фильтр. В соответствии с регламентом обслуживания также нужно менять топливные и воздушные фильтры.

Нарушение работы системы охлаждения также вызывает термические деформации деталей вплоть до их заклинивания или разрушения. Особенно чувствительны к качеству смазки дизельные моторы.

КШМ

Неполадки в системе зажигания также могут привести к появлению нагара на поршне и п\его кольцах Закоксовывание колец вызывает снижение компрессии и повреждение стенок цилиндра.

Бывает также, что причиной поломки становятся некачественные либо поддельные детали или материалы, примененные при техническом обслуживании. Лучше приобретать их у официальных дилеров или в проверенных магазинах, заботящихся о своей репутации.

Шатун

Эта ответственный элемент кривошипно-шатунного механизма двигателя выполнен разборным, для того, чтобы можно было менять вкладыши подшипников в его обоймах. Подшипники скольжения используются на низкооборотных двигателях, на высокооборотных устанавливают более дорогие подшипники качения.

Внешним видом шатун напоминает накидной ключ. Для повышения прочности и снижения массы поперечное сечение сделано в виде двутавровой балки.

КШМ

При работе деталь испытывает попеременно нагрузки продольного сжатия и растяжения. Для изготовления используют отливки из легированной или высокоуглеродистой стали.

Перечень неисправностей КШМ

Наиболее распространенными поломками механизма являются:

  • износ и разрушение шатунных и коренных шеек коленвала;
  • стачивание, выкрашивание или плавление вкладышей подшипников скольжения;
  • загрязнение нагаром сгорания поршневых колец;
  • перегрев и поломка колец;
  • скопление нагара на поршневом днище приводит к его перегреву и возможному разрушению;
  • длительная эксплуатация двигателя с детонационными эффектами вызывает прогорание днища поршня.

Сочетание этих неисправностей со сбоем в системе смазки может вызвать перекос поршней в цилиндрах и заклинивание двигателя. Устранение всех этих поломок связано демонтажом двигателя и его частичной или полной разборкой.

КШМ

Ремонт занимает много времени и обходится недешево, поэтому лучше выявлять сбои в работе на ранних стадиях и своевременно устранять неполадки.

Блок цилиндров

На тщательно обработанную верхнюю плоскость блока цилиндров устанавливают головку блока, которая закрывает цилиндры сверху. В головке над цилиндрами выполнены углубления, образующие камеры сгорания. У двигателей жидкостного охлаждения в теле головки блока предусмотрена рубашка охлаждения, сообщающаяся с рубашкой охлаждения блока цилиндров. При верхнем расположении клапанов в головке имеются гнезда для них, впускные и выпускные каналы, отверстия с резьбой для установки свечей зажигания (у бензиновых двигателей) или форсунок (у дизелей), магистрали смазочной системы, крепежные и другие вспомогательные отверстия. Материалом для головки блока обычно служит алюминиевый сплав или чугун.

Перечень неисправностей КШМ

Наиболее распространенными поломками механизма являются:

  • износ и разрушение шатунных и коренных шеек коленвала;
  • стачивание, выкрашивание или плавление вкладышей подшипников скольжения;
  • загрязнение нагаром сгорания поршневых колец;
  • перегрев и поломка колец;
  • скопление нагара на поршневом днище приводит к его перегреву и возможному разрушению;
  • длительная эксплуатация двигателя с детонационными эффектами вызывает прогорание днища поршня.
Популярные статьи  Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Сочетание этих неисправностей со сбоем в системе смазки может вызвать перекос поршней в цилиндрах и заклинивание двигателя. Устранение всех этих поломок связано демонтажом двигателя и его частичной или полной разборкой.

КШМ

Ремонт занимает много времени и обходится недешево, поэтому лучше выявлять сбои в работе на ранних стадиях и своевременно устранять неполадки.

Принцип работы кривошипно-шатунного механизма

Принцип работы кривошипно — шатунного механизма не изменился за последние три столетия.

Во время рабочего такта воспламенившаяся в конце такта сжатия рабочая смесь быстро сгорает, продукты сгорания расширяются и толкают поршень вниз. Он толкает шатун, тот упирается в нижнюю ось, разнесенную в пространстве с основной продольной осью.  В результате под действием приложенных по касательной сил коленвал проворачивается на четверть оборота в четырехтактных двигателях и на пол-оборота в двухтактных. таким образом продольное движение поршня преобразуется во вращение вала.

Расчет кривошипно-шатунного механизма требует отличных знаний прикладной механики, кинематики, сопротивления материалов. Его поручают самым опытным инженерам.

История

В природе

Задние конечности кузнечиков представляют собой кривошипно-шатунный механизм с неполным оборотом. Бедро и голень человека и роботов-андроидов тоже представляют собой кривошипно-шатунный механизм с неполным оборотом.

В Римской империи

КШМ

Самые ранние свидетельства появления на машине рукоятки в сочетании с шатуном относятся к пилораме из Иераполиса, 3-й век нашей эры, римский период, а также византийским каменным пилорамам в Герасе, Сирии и Эфесе, Малая Азия (6-й век нашей эры). Ещё одна такая пилорама возможно существовала во 2 веке н. э. в римском городе Августа-Раурика (современная Швейцария), где был найден металлический кривошип.

Подвижные и неподвижные части КШМ

Составные части КШМ условно делят на подвижные и неподвижные компоненты. К подвижным частям относятся:

  • поршни и поршневые кольца;
  • шатуны;
  • поршневые пальцы;
  • коленчатый вал;
  • маховик.

Неподвижные части КШМ выполняют функцию основы, крепежей и направляющих. К ним относятся:

  • блок цилиндров;
  • головка блока цилиндров;
  • картер;
  • поддон картера;
  • крепежные детали и подшипники.

Картер и поддон картера двигателя

Картер – это нижняя часть двигателя, где располагаются опоры и каналы смазочной системы для коленчатого вала. В картере происходит движение шатунов и вращение коленвала. Поддон картера представляет собой резервуар с моторным маслом.

Основа картера в работе подвергается постоянным тепловым и силовым нагрузкам. Поэтому для этой детали предъявляются особые требования по прочности и жесткости. Для его изготовления используют алюминиевые сплавы или чугун.

Неподвижные части КШМ

Картер двигателя крепится к блоку цилиндров. Вместе они составляют остов двигателя, основную часть его корпуса. В блоке располагаются непосредственно сами цилиндры. Сверху крепится головка блока ДВС. Вокруг цилиндров имеются полости для жидкостного охлаждения.

Расположение и число цилиндров

На сегодняшний день существуют следующие наиболее популярные схемы:

  • рядное четырех- или шестицилиндровое положение;
  • V-образное шестицилиндровое положение под углом 90°;
  • VR-образное положение под меньшим углом;
  • оппозитное положение (поршни двигаются навстречу друг другу с разных сторон);
  • W-образное положение с 12 цилиндрами.

В простом рядном расположении цилиндры и поршни расположены в ряд перпендикулярно коленчатому валу. Такая схема наиболее простая и надежная.

Головка блока цилиндров

К блоку с помощью шпилек или болтов крепится головка блока цилиндров. Она накрывает цилиндры с поршнями сверху, образуя герметичную полость – камеру сгорания. Между блоком и головкой предусмотрена прокладка. Также в ГБЦ располагаются клапанный механизм и свечи зажигания.

Цилиндры

В цилиндрах двигателя непосредственно происходит движение поршней. От хода поршня и его длины зависит их размер. Цилиндры работают в условиях меняющегося давления и высоких температур. Во время работы стенки подвергаются непрерывному трению и температурам до 2500°C. К материалам и обработке цилиндров также предъявляются особые требования. Они изготавливаются из легированного чугуна, стали или алюминиевых сплавов. Поверхность деталей должна быть не только прочной, но и легко подвергаться обработке.

Внешнюю рабочую поверхность называют зеркалом. Ее покрывают хромом и полируют до зеркальной поверхности, чтобы максимально снизить трение в условиях ограниченной смазки. Цилиндры отливаются вместе с блоком (цельные) или изготавливаются в виде съемных гильз.

Кривошипно-шатунный механизм: принцип работы

Как видно кривошипно-шатунный механизм – главный механизм двигателя, от работы которого зависит исправность автомобиля. Поэтому за данным узлом нужно всегда следить и при любых признаках неисправности устранять ее как можно быстрее, так как результатом поломок КШМ может стать полный выход из строя двигателя, ремонт которого сильно отразится на личном бюджете.

Кривошипно-шатунный механизм (КШМ) двигателя

Кривошипно-шатунным называется такой механизм, который осуществляет рабочий процесс силового агрегата.
Главное предназначение кривошипно-шатунного механизма
– преобразование возвратно-поступательного
перемещения всех поршней во вращательное движение коленвала.

Кривошипно-шатунный механизм определяет тип силового агрегата по рас-по-ло-же-нию цилиндров. В автомобильных двигателях
(см. устройство двигателя автомобиля)
ис-поль-зу-ют-ся различные варианты кривошипно-шатунных механизмов:

  • Однорядные кривошипно-шатунные механизмы. Перемещение поршней может быть вертикальным либо под углом.
    Используются в рядных двигателях;
  • Двухрядные кривошипно-шатунные механизмы. Перемещение поршней только под углом. Используются в V-образных
    двигателях;
  • Одно- и двухрядные кривошипно-шатунные механизмы. Перемещение поршней горизонтальное. Применяются в
    случае, если габаритные размеры мотора
    по высоте ограничены.

Составляющие кривошипно-шатунного механизма подразделяются на

  • Подвижные – поршни, пальцы и поршневые кольца, маховик и коленчатый вал, шатуны;
  • Неподвижные – цилиндры, головка блока цилиндров (ГБЦ), блок цилиндров, картер, прокладка ГБЦ и поддон.

Кроме этого к кривошипно-шатунному механизму относятся разнообразные кре-пеж-ные элементы, а также шатунные и крепежные подшипники.

Самостоятельная проверка автомобильного мотора с системой впрыска

В большинстве современных силовых агрегатах горючее поступает в топливную систему через специальные распыляющие его элементы, называемые форсунками. Такая подача считается более прогрессивной, чем в карбюраторных автомобилях. Однако погрешности в работе порой возникают и в ней. Поскольку от качества распыления топлива зависит дальнейшее его сгорание, чрезвычайно важным является предотвращение сбоев в механизмах, поставляющих горючее.

Собственноручная диагностика инжекторных двигателей проводится для выявления неисправностей в системе впрыска. Своевременное устранение обнаруженных в ходе исследования неполадок способно предотвратить более существенные неприятности, грозящие незапланированными финансовыми потерями, вызванными необходимостью капитального ремонта.

Подвижные и неподвижные части КШМ

Составные части КШМ условно делят на подвижные и неподвижные компоненты. К подвижным частям относятся:

  • поршни и поршневые кольца;
  • шатуны;
  • поршневые пальцы;
  • коленчатый вал;
  • маховик.

Неподвижные части КШМ выполняют функцию основы, крепежей и направляющих. К ним относятся:

  • блок цилиндров;
  • головка блока цилиндров;
  • картер;
  • поддон картера;
  • крепежные детали и подшипники.

Картер и поддон картера двигателя

Картер – это нижняя часть двигателя, где располагаются опоры и каналы смазочной системы для коленчатого вала. В картере происходит движение шатунов и вращение коленвала. Поддон картера представляет собой резервуар с моторным маслом.

Популярные статьи  Признаки неисправности датчика детонации: на что обратить внимание и как устранить проблему

Основа картера в работе подвергается постоянным тепловым и силовым нагрузкам. Поэтому для этой детали предъявляются особые требования по прочности и жесткости. Для его изготовления используют алюминиевые сплавы или чугун.

Неподвижные части КШМ

Картер двигателя крепится к блоку цилиндров. Вместе они составляют остов двигателя, основную часть его корпуса. В блоке располагаются непосредственно сами цилиндры. Сверху крепится головка блока ДВС. Вокруг цилиндров имеются полости для жидкостного охлаждения.

Расположение и число цилиндров

На сегодняшний день существуют следующие наиболее популярные схемы:

  • рядное четырех- или шестицилиндровое положение;
  • V-образное шестицилиндровое положение под углом 90°;
  • VR-образное положение под меньшим углом;
  • оппозитное положение (поршни двигаются навстречу друг другу с разных сторон);
  • W-образное положение с 12 цилиндрами.

В простом рядном расположении цилиндры и поршни расположены в ряд перпендикулярно коленчатому валу. Такая схема наиболее простая и надежная.

Головка блока цилиндров

К блоку с помощью шпилек или болтов крепится головка блока цилиндров. Она накрывает цилиндры с поршнями сверху, образуя герметичную полость – камеру сгорания. Между блоком и головкой предусмотрена прокладка. Также в ГБЦ располагаются клапанный механизм и свечи зажигания.

Цилиндры

В цилиндрах двигателя непосредственно происходит движение поршней. От хода поршня и его длины зависит их размер. Цилиндры работают в условиях меняющегося давления и высоких температур. Во время работы стенки подвергаются непрерывному трению и температурам до 2500°C. К материалам и обработке цилиндров также предъявляются особые требования. Они изготавливаются из легированного чугуна, стали или алюминиевых сплавов. Поверхность деталей должна быть не только прочной, но и легко подвергаться обработке.

Внешнюю рабочую поверхность называют зеркалом. Ее покрывают хромом и полируют до зеркальной поверхности, чтобы максимально снизить трение в условиях ограниченной смазки. Цилиндры отливаются вместе с блоком (цельные) или изготавливаются в виде съемных гильз.

КОЛЕНЧАТЫЙ ВАЛ

Назначение коленчатого вала — это обеспечение второго этапа преобразования энергии. Коленвал превращает поступательное движение поршня в свое вращение. Этот элемент кривошипно-шатунного механизма имеет сложную геометрию.

КШМ

Состоит коленвал из шеек – коротких цилиндрических валов, соединенных в единую конструкцию. В коленвале используется два типа шеек – коренные и шатунные. Первые расположены на одной оси, они являются опорными и предназначены для подвижного закрепления коленчатого вала в блоке цилиндров.

В блоке цилиндров коленчатый вал фиксируется специальными крышками. Для снижения трения в местах соединения коренных шеек с блоком цилиндров и шатунных с шатуном, используются подшипники трения.

Шатунные шейки расположены на определенном боковом удалении от коренных и к ним нижней головкой крепится шатун.

Коренные и шатунные шейки между собой соединяются щеками. В коленчатых валах дизелей к щекам дополнительно крепятся противовесы, предназначенные для снижения колебательных движений вала.

Шатунные шейки вместе с щеками образуют так называемый кривошип, имеющий П-образную форму, который и преобразует поступательного движения во вращение коленчатого вала. За счет удаленного расположения шатунных шеек при вращении вала они движутся по кругу, а коренные — вращаются относительно своей оси.

Количество шатунных шеек соответствует количеству цилиндров мотора, коренных же всегда на одну больше, что обеспечивает каждому кривошипу две опорных точки.

На одном из концов коленчатого вала имеется фланец для крепления маховика – массивного элемента в виде диска. Основное его назначение: накапливание кинетической энергии за счет которой осуществляется обратная работа механизма – преобразование вращения в движение поршня. На втором конце вала расположены посадочные места под шестерни привода других систем и механизмов, а также отверстие для фиксации шкива привода навесного оборудования мотора.

https://youtube.com/watch?v=l3fgpccONJ4

Остов двигателя

Соединенные друг с другом неподвижные детали кривошипно-шатунного механизма являются остовом двигателя, воспринимающим все основные силовые и тепловые нагрузки, как внутренние (связанные с работой двигателя), так и внешние (обусловленные трансмиссией и ходовой частью). Силовые нагрузки, передающиеся на остов двигателя от несущей системы ТС (рама, кузов, корпус) и обратно, существенно зависят от способа крепления двигателя. Обычно он крепится в трех или четырех точках так, чтобы не воспринимались нагрузки, вызванные перекосами несущей системы, возникающими при движении машины по неровностям. Крепление двигателя должно исключать возможность его смещения в горизонтальной плоскости под действием продольных и поперечных сил (при разгоне, торможении, повороте и т.д.). Для уменьшения вибрации, передающейся на несущую систему ТС от работающего двигателя, между двигателем и подмоторной рамой, в местах крепления, устанавливаются резиновые подушки разнообразных конструкций.

Поршневую группу кривошипно-шатунного механизма образует поршень в сборе с комплектом компрессионных и маслосъемных колец, поршневым пальцем и деталями его крепления. Ее назначение заключается в том, чтобы во время рабочего хода воспринимать давление газов и через шатун передавать усилие на коленчатый вал, осуществлять другие вспомогательные такты, а также уплотнять надпоршневую полость цилиндра для предотвращения прорыва газов в картер и проникновения в него моторного масла.

Поршневые кольца

Назначение и устройство поршневых колец обуславливается их ролью в работе кривошипных- устройств. Кольца выполняются плоскими, они имеют разрез шириной в несколько десятых частей миллиметра. Их вставляют в проточенные для них кольцевые углубления на уплотнении.

Кольца выполняют следующие функции:

  • Уплотняют зазор между гильзой и стенками поршня.
  • Обеспечивают направление движения поршня.
  • Охлаждают. Касаясь гильзы, компрессионные кольца отводят избыточное тепло от поршня, оберегая его от перегрева.
  • Изолируют рабочую камеру от смазочных материалов в картере. С одной стороны, кольца задерживают капельки масла, разбрызгиваемые в картере ударами противовесов щек коленвала, с другой, пропускают небольшое его количество для смазки стенок цилиндра. За это отвечает нижнее, маслосъемное кольцо.

Смазывать необходимо и соединение поршня с шатуном.

Отсутствие смазки в течение нескольких минут приводит детали цилиндра в негодность. Трущиеся части перегреваются и начинают разрушаться либо заклиниваются. Ремонт в этом случае предстоит сложный и дорогостоящий.

Делаем предварительные выводы

Все описанные выше устройства абсолютно разные по принципу действия, но они дополняют друг друга.

На практике, без любого из описанных выше приборов можно обойтись, но в этом случае точность измерений уменьшится. Что касается остального оборудования, то оно носит исключительно вспомогательный характер.

В частности, топливный манометр пригодится для измерения давления, специальные стенды – для проверки модулей и свечей зажигания.

КШМ

Понадобится также установка для чистки форсунок, набор инструментов и пробники.

Но иметь нужные приборы для диагностики автомобиля это одно, ведь нужно еще знать ход операций при проведении диагностики той или иной системы автомобиля.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
