Масло в интеркулере дизельного двигателя: причины

Содержание

Самостоятельная очистка интеркулера дизельного двигателя

После устранения неисправностей, которые привели к выбросу масла в охладитель, необходимо осуществить очистку интеркулера. Данная процедура нужна для того, чтобы воздух нормально охлаждался, а остатки моторного масла в воздушном радиаторе не смешивались с подаваемым турбиной воздухом.

Попадание смеси масла и воздуха в цилиндры снижает эффективность работы дизельного двигателя, приводит к сильному нагарообразованию и коксованию, изменяются условия сгорания топливно-воздушной смеси и т.д. В критических случаях возможно даже возгорание моторного масла в цилиндрах и перегрев дизельного двигателя.

Чтобы почистить интеркулер своими руками потребуется его демонтаж. Очистка от моторного масла предполагает использование специальных клинеров-очистителей, которые широко представлены в продаже. Перед использованием обязательно соберите информацию о том, можно ли использовать выбранное средство для очистки интеркулера конкретного автомобиля.
Не рекомендуется промывать интеркулер бензином или керосином, различными растворителями и другими агрессивными составами. Определенные охладители могут состоять из таких материалов, которые легко разрушаются под воздействием агрессивных средств очистки. В подобной ситуации существует риск полностью вывести устройство из строя.
Что касается воздушных охладителей, для их снятия нужно выкрутить крепежные болты и снять хомуты. Демонтаж жидкостного охладителя потребует тщательного изучения инструкции.
Промывать охладитель необходимо в строгом соответствии с указаниями производителя, которые указаны на упаковке очистителя. После промывки необходимо тщательно смыть остатки химии при помощи проточной воды.
Многие автолюбители для очистки подкапотного пространства используют Керхер. В случае с мойкой охладителя можно также использовать данный способ. Необходимо отметить, что подавать воду нужно строго под небольшим давлением. Соты охладителя достаточно хрупкие, вода может повредить устройство при интенсивной подаче.
Промывку необходимо повторять до того момента, пока из радиатора не начнет вытекать чистая вода. По окончании необходимо хорошо просушить охладитель, чтобы исключить вероятность присутствия воды. Для ускорения процесса сушки интеркулер внутри аккуратно продувают сжатым воздухом с минимальным давлением.
Необходимо также тщательно промыть наружную сторону охладителя от пыли, грязи и остатков моторного масла. Завершающим этапом станет обратная установка очищенного устройства.

Масло в интеркулере. Причины и что делать.

При обнаружении масла в интеркулере необходимо как можно быстрее определить причину. Для этого проверьте следующие:

-Количество масло в моторе.Если уровень выше дренажного патрубка, то это также может превратить к. Переливанию. Если необходимо слить

-Сливной маслопровод, находящиеся между турбиной и картера мотора. Если на нём имеются повреждения, или он сильно изогнут. Необходимо будет его выпрямить. Закрепить либо заменить в зависимости от того какая у вас проблема

-Если проблема все еще не обнаружена, проверьте воздуховод на наличие повреждение.

-После этого проверьте фильтр, скорее всего он сильно загрязнён.

-Еще одной самой распространенной проблемой, причины масло в интеркулере- плохие уплотнительные кольца в цилиндро-поршневой группе.

Как промыть интеркулер, после попадания масла

Перед тем как продолжить, ездить на авто необходимо, почистить интеркулер от масла. Для начала его необходимо снять.

Далее при помощи специализированных средств почистите интеркулер. Обычно информация о том, чем его можно промыть, находится в инструкции по эксплуатации автомобиля. После того как вы отчистили интеркулер от масла, смойте остатки раствора дистиллированной водой и дайте ему просушиться. После этого установите интеркулер обратно в автомобиль.

Источник

причины и способы решения проблемы

Всем привет. Сегодня на АвтоПульсаре будет поднят еще один, весьма актуальный вопрос, который интересует многих автомобилистов, особенно обладателей авто с турбинами. Я постараюсь ответить на вопрос: «Почему турбина гонит масло в интеркулер?», а также по какой причине это происходит.

Проблема свойственна, как правило, дизельным авто и встречается довольно часто. Для тех, кто не в курсе, масло в интеркулере — это не нормально, исправный интеркулер не должен взаимодействовать с моторным маслом. Когда турбина гонит масло в интеркулер, с двигателем наблюдаются определенные проблемы, это проявляется в виде падения мощности, а также снижением уровня масла, проще говоря ситуация, когда мотор ест масло. Скажу сразу, если проблема вами обнаружена, эксплуатировать авто с такой поломкой крайне не рекомендуется, во избежание возникновения еще больших неприятностей.

Почему турбина гонит масло в интеркулер?

Деформация сливного маслопровода. Сам по себе маслопровод представляет собой изогнутую трубку. Он располагается между турбиной и картером, по нему происходит доставка масла из картера в турбину. Для того. чтобы понять в этом ли дело, необходимо оценить общее состояние сливного маслопровода. В случае повреждения или деформации маслопровода доставка необходимого количества масла к турбине происходит с перебоями, кроме того из-за деформации повышается давление в системе. Избыточное давление в системе приводит к тому, что масло ищет любые пути для того, чтобы выйти. В итоге, просачиваясь через наиболее уязвимые места, такие как уплотнители, оно проникает в интеркулер.
Загрязнение маслопровода. Такая проблема встречается, как правило, у автомобилей с большим пробегом. Большая выработка и ряд сопутствующих проблем, в том числе и плохое масло, приводят к тому, что турбина гонит масло в интеркулер по причине забитого маслопровода. Внутренний диаметр маслопроводящего канала уменьшается за счет различных отложений, в результате пропускная способность снижается. Возникает избыток давления и, как я уже говорил, масло ищет пути выхода для снижения давления. Таким образом оно нередко попадает в интеркулер.
Неисправный воздуховод. Если во время эксплуатации каким-то образом произошло повреждение воздуховода, турбина может начать бросать масло в интеркулер. Причина заключается в том, что в случае нарушения герметичности возникает зона разрежения, которая затягивает моторное масло, забрасывая его в интеркулер. Мелкие пробои и трещинки, в принципе, поддаются ремонту, однако в случае критических повреждений замена воздуховодов обязательна.
Критическое загрязнение воздушного фильтра. Для обладателей турбовых моторов чистота фильтрующих элементов очень важна, поэтому замена должна быть регулярной и по возможности преждевременной. Несмотря на свою простоту, воздушный фильтр довольно важный элемент, от которого много зависит, в том числе и исправная работа турбокомпрессора. Недостаток воздуха при загрязненном фильтре крайне негативно сказывается на производительности турбины. Возникает зона разрежения, в которой происходит подсос и заброс масла в интеркулер.

Актуально: Что такое турботаймер на дизель и стоит ли его устанавливать?

Что делать если турбина гонит масло в интеркулер и как это устранить?

Поиск причин описан выше, необходимо установить какая именно из них привела к тому, что масло кидает в интеркулер. После этого причина устраняется и производится ликвидация последствий этого явления. В основном проблема сводится к тому, что большое количество масла и нагара покрывают воздушные каналы, ухудшая эффективность работы интеркулера. Это чревато тем, что воздушный поток не получает должного охлаждения, в результате чего она перегревается.

Очистка интеркулера производится посредством обязательного демонтажа загрязненных узлов. Без демонтажа очистка интеркулера будет неполной и поверхностной. В качестве моющего или правильнее будет сказать очищающего средства используется различная химия, способная растворить маслянистые отложения.

Своевременное обнаружение неисправности!

В данной ситуации самое главное — это вовремя диагностировать проблему. Чем раньше вы заметите, что турбина бросает масло в интеркулер, тем дешевле и проще будет ремонт. Промедление или наплевательское отношение может привести к неисправности турбины, цена которой довольно высока. Кроме того, по цепочке из строя могут выйти и другие узлы, которые взаимодействуют с турбокомпрессором.

Промывка радиатора

Для устранения масла в интеркулере дизельного двигателя, причины появления которого рассмотрены выше, нужно обязательно произвести промывку радиатора. Данную операцию можно выполнить своими руками. Для этого необходимо:

Демонтировать интеркулер с автомобиля.
Очистить наружную поверхность. Это можно сделать несколькими способами – при помощи легкой щетки (либо веника), а также струей воды. Но стоит быть внимательным. Как и у любого радиатора, у интеркулера очень хрупкие соты. Залом их грозит ухудшением охлаждения воздуха. Поэтому струю нужно направлять только перпендикулярно. А сам напор вод должен быть небольшим. Можно попробовать промыть внешне радиатор «Керхером», предварительно замочив интеркулер пеной. Это очень эффективный способ. Но так как давление у аппарата большое, нужно работать на большом расстоянии.
Очистить внутреннюю поверхность. Для этого необходимо залить смесь бензина, ацетона и керосина (соотношение один к одному) и закрыть выходы. В таком состоянии нужно оставить интеркулер на сутки. Далее необходимо слить смесь.
Смешать средство для мытья посуды и горячую воду. Соотношение должно быть следующим: на один литр добавляют 10 грамм моющего. Дальше заливается раствор снова в интеркулер. Однако ждать столь долгое время уже не требуется. Достаточно оставить радиатор на 3-5 минут. Для большего результата можно потрясти его со стороны в сторону. Затем смесь сливается. Если вода оказалась очень грязной, данную промывку нужно произвести еще несколько раз. И так до тех пор, пока смесь не будет чистой после промывки.
Удалить остатки моющего раствора. Для этого в радиатор заливается обычная вода (но он должна быть чистой). Воду прогонять нужно до тех пор, пока с внутренностей не уйдет все мыло.

Есть и другие способы промывки масла в интеркулере дизеля. Для этого применяют очиститель карбюратора, дизтопливо и ацетон. Некоторые, чтобы не выполнять столь сложную очистку регулярно, поступают следующим образом. Просверливают низ радиатора и приваривают гайку, в которую вкручивают болт с медной шайбой (используется именно медная, так как стальная не даст такой герметичности). Раз в сезон достаточно открутить эту пробку и слить масло со всем конденсатом. Да, в отличие от промывки со снятием, эта операция не столь эффективна. Но как мы уже сказали ранее, если масла в системе немного, это вовсе не вредит работе двигателя. Поэтому такая периодическая чистка вполне актуальна.

Назначение интеркулера

С момента появления двигателей внутреннего сгорания конструкторы работали над повышением их мощности. Они шли двумя путями — увеличением подачи горючего и объёма цилиндров. Сначала появились большие моторы с большой мощностью. Но количественный рост возможен до определённых величин, дальше ДВС будет возить сам себя, а не машину. И в легковое авто не установишь мотор грузовика. Поэтому пробовали не изменяя объём двигателя, увеличить подачу топлива. Топливный насос легко справляется с этой задачей. Но для эффективного сгорания необходим дополнительный воздух. В обычный двигатель он самостоятельно всасывается в цилиндр из атмосферы. Поступление воздуха в этом случае ограничено. Такие двигатели называют атмосферными и увеличение подачи топлива ведёт лишь к незначительному повышению мощности. Изобретение турбонаддува решило эту проблему и мотор получил дополнительный объём воздуха. Турбина на ДВС появилась еще в начале ХХ века. Инженеры заставили выхлопной газ раскручивать лопасти, вращать компрессор и нагнетать дополнительный воздух в цилиндры. С помощью наддува улучшилось качество сгорания топливо – воздушной смеси. Поэтому при повышении мощности двигателя расход топлива не вырос. Первый турбо двигатель получил мощность на 120% больше атмосферного собрата. Сначала их применение ограничивалось судостроением и авиацией. Так было до начала 1960-х годов.

Турбины и интеркулеры, как впрочем очень многие нововведения, появились в автомобилях благодаря автоспорту. Тяга к скорости и победам привели к установке на автомобили турбонагнетателей. При равном объёме, современный спортивный двигатель с турбонаддувом имеет в три раза большую мощность и крутящий момент.

Но, повысив мощность инженеры получили проблему, связанную теперь уже с качеством воздуха. Он нагревается дважды – горячей турбиной и из-за сильного сжатия. Получается, что чем сильнее давление, тем выше температура воздуха. Двигатель просто начинает «задыхаться» и плюсы турбонаддува превращаются в минусы. Двигатель в таком режиме сильнее греется, перерасходует топливо, теряет мощность и может детонировать.

Охладить воздух и уменьшить нагрев подаваемой в цилиндры топливо — воздушной смеси помог интеркулер. Как и всё гениальнее он прост и похож на обычный радиатор охлаждения. Устанавливается между турбиной и впускным коллектором. Проходя через него горячий воздух от турбины охлаждается и поступает в цилиндры с температурой 50 – 60 °C. Прохладным воздухом двигателю легче «дышится», поэтому установка охладителя может прибавить до 20% мощности.

По типу охлаждения интеркулеры различаются на два вида – воздушного и водяного.

Воздушный — это набор трубок через которые проходит воздух. Отводят тепло медные или алюминиевые пластины которые «нанизаны» на трубки. Конструкция проста и надежна. Но не лишена недостатков. Такой интеркулер имеет достаточно большие габариты и ему постоянно необходим обдув. Поэтому чаще всего располагают в бампере или перед радиатором охлаждения двигателя. В бампере делают отверстия для встречного потока воздуха.

В водяном, трубы заключены в теплообменник и охлаждаются жидкостью. Для него требуется ещё установка радиатора, насоса, труб и устройства управления. Сложная конструкция и специфика эксплуатации сделали его не очень популярным. Жидкостный приходит на помощь только, когда невозможно установить громоздкий воздушный.

Меры предосторожности

В процессе внутренней очистки устройства от масла приходится работать с агрессивными горючими жидкостями, а также соблюдать меры предосторожности, чтобы не повредить сам интеркулер:

В процессе механической очистки нельзя использовать жёстких щёток, ножей и прочих приспособлений, способных поцарапать и погнуть тонкие части из мягкого металла.
Работать следует в перчатках и не допускать попадания агрессивных веществ на тело.
Соблюдать правила безопасности при работе с горючими материалами.

После внутренней промывки интеркулера от масла, его необходимо хорошо промыть и просушить, чтобы внутри не осталось остатков горючих веществ.

Если есть сомнения насчёт самостоятельной очистки данного модуля, необходимо обращаться в сервисный центр за помощью специалистов. Пренебрежение обслуживанием интеркулера может вскорости привести к капитальному ремонту двигателя.

Диагностика и устранение неисправности

Чтобы устранить эту неисправность необходимо провести диагностику и определить, отчего и почему в интеркулере появилось масло.

Для первичной диагностики при обнаружении масла внутри или снаружи теплообменника или на его патрубках необходимо выполнить следующие шаги:

Проверить масляный фильтр
Проверить воздушный фильтр и состояние воздухопроводов
Проверить, не происходит ли перегрева двигателя в процессе эксплуатации
Проверить состояние сальников турбины
Проверить состояния маслопроводов
Проверить уровень моторного масла в двигателе
Проверить работоспособность системы вентиляции картерных газов

Причина попадания масла в интеркулер, скорее всего, связана с объектами, перечисленными в этом списке.

Как поступать далее, чтобы устранить неисправность?

Забит масляный фильтр

При засорении масляного фильтра в системе возрастает давление, которое продавливает и разрушает сальники двигателя. Масло начинает подтекать, а турбина кидает его капли внутрь интеркулера. Фильтр в этом случае надо заменить. Однако сальники уже разрушены и их также придется менять.

Грязный воздушный фильтр

Загрязненный фильтр и загрязненный воздухопровод вызывают разряжение, из-за которого в цилиндр поступает недостаточное количество воздуха. Это приводит к переобогащению воздушно-топливной смеси и не дает двигателю работать в оптимальном режиме. Кроме того, из-за создавшейся разницы давлений в турбину, а, значит, и в интеркулер всасываются капельки масла.

Установка чистого фильтра и прочистка воздуховодов снизят течь масла и улучшает параметры работы ДВС.

Перегрев мотора

При неисправной системе охлаждения или при длительной эксплуатации в тяжелых режимах двигатель может перегреваться и закипать. В результате перегрева масло разжижается и начинает усиленно испаряться, повышая давление. Сальники турбины, особенно уже изношенные, не могут обеспечить герметизацию в таких условиях. Подтекающее масло турбина гонит в интеркулер.

В этом случае необходимо проверить состояние системы охлаждения и вентиляции картера, состояние сальников турбины.

Изгиб возвратного маслопровода турбины

Если на маслопроводе обнаружились перегибы и деформации – исправьте его геометрию.

Если этого сделать по каким-то причинам не удается или обнаружена трещина – замените неисправную запчасть.

Повышенный уровень моторного масла

При повышенном уровне масла оно поступает в маслопровод к турбине и выдавливается через сальники, откуда забрасывается в интеркулер.

Избыточное количество моторного масла нужно слить, доведя его уровень до установленных производителем значений. Однако одновременно нужно определить, почему уровень масла оказался повышенным и в случае необходимости устранить неисправность.

Нарушение системы вентиляции картерных газов

Эта неисправность приводит к созданию повышенного давления в картере. При этом масло проникает через маслопровод к турбине и продавливается через ее сальники, а затем потоком воздуха заносится в интеркулер.

В этом случае следует проверять не только систему вентиляции, но и подвергнуть диагностике поршни, ЦПГ. Для правильной диагностики и устранению неисправности в этом случае лучше обратиться к специалистам.

Полезный совет

Решая какие-то проблемы, часто путают причину и следствие. Так и с интеркулером, его замасливание — всего лишь следствие, а причин несколько, и наиболее важная — выброс смазочного масла турбиной из-за износа уплотнителей. К сожалению, износ — это естественный процесс, сопровождающий работу любого механизма, в том числе и турбины ДВС.

Наряду с этим, бывает износ из-за неправильной эксплуатации. При большой скорости вращения ротора подшипники усиленно нагреваются, поэтому для их охлаждения предусмотрена проточная система смазки под давлением, выполняющая одновременно и функцию охлаждения.

После остановки двигателя в конце поездки масляный насос прекращает подачу масла практически мгновенно, в то время как турбина на выбеге вращается еще некоторое время. При этом тепло выделяется, а охлаждения уже нет. Происходит тепловой удар, приводящий в отсутствие смазки к усиленному износу подшипников и уплотнений.

Чтобы исключить это явление, обладателям турбодвигателей рекомендуется не сразу глушить мотор, а позволить ему поработать 2 — 3 минуты на холостых оборотах, пока не снизится температура турбины. Некоторые современные машины оснащаются турботаймером, который останавливает двигатель через некоторое время после поворота ключа. Остальные владельцы могут установить это устройство самостоятельно.

Итак, чтобы поддерживать расчетный режим образования топливно-воздушной смеси на дизельных двигателях с турбонаддувом, необходимо внимательно следить за состоянием системы промежуточного охлаждения воздуха. Главной болезнью надувного дизеля является замасливание интеркулера. Поэтому при появлении первых симптомов — масляных потеков на подводящих патрубках, следует устранить причины возникших нарушений.

1 Принцип работы интеркулера в системе дизельного двигателя

Сегодня в борьбе за экологичность инженеры ведущих компаний производителей автомобилей стараются максимально увеличить мощность при минимальных затратах. Что же представляет собой данное устройство в системе турбонаддува? Воздух в турбированной системе проходит через нагнетатель и нагревается до высоких температур, что ведет к неравномерному расширению топливно-воздушной смеси и, как следствие, к неполному ее сгоранию.

Устройство в системе турбонаддува

В результате стремительно уменьшается мощность дизельного двигателя, и увеличивается расход топлива. Интеркулер – это промежуточный охладитель (радиатор), который устанавливается после турбины и служит для охлаждения воздуха, который проходит в камеру для смешения и сгорания вместе с топливом. Таким образом, интеркулер обеспечивает дизельному двигателю:

повышение мощности,
ограничение количества вредных выбросов в атмосферу,
уменьшение среднего расхода топлива и повышение оборотистости двигателя.

Интеркулер для охлаждения воздуха

Сегодня интеркулер устанавливается не только на дизели, но и на бензиновые моторы, особенно это практикуют различные тюнинг-ателье. Все интеркулеры на автомобилях делятся на два типа:

воздух-воздух. В данном случае воздух под давлением проходит через специальные соты (наподобие радиатора),
воздух-вода. Поток проходит через резервуар с холодной водой. Этот тип требует также установки водяного насоса и блока управления.

Основные причины попадания масла в интеркулер

Вот основные причины, по которым масло гонит в промежуточный охладитель:

неисправности системы вентиляции картерных газов;
забит масляный фильтр;
грязный воздушный фильтр;
перегрев мотора;
турбина гонит масло из-за поврежденного сальника;
изгиб возвратного маслопровода турбины.

Неисправности системы вентиляции картерных газов

Во время резкого разгона, движения по неровным дорогам, а также при работе под большой нагрузкой, давление, которое создает сгорающая топливовоздушная смесь, гораздо выше, чем обычно. Из-за этого количество газов, которые прорываются через поршневые кольца в картер, увеличивается. Если система вентиляции картера работает исправно, то эти газы проходят через интеркулер, затем поступают в цилиндры, где и сгорают вместе с топливом. Со временем эта система начинает работать все хуже. Маслоуловитель перестает справляться со своей функцией, а пружина PCV клапана теряет упругость.

Если система вентиляции работает неэффективно, то давление в картере возрастает, из-за чего вместе с газами в радиатор интеркулера гонит капельки масла. После охлаждения они скапливаются внизу интеркулера. Если масло гонит по этой причине, то вскоре избыточное давление приведет к продавливанию сальников и появляется течь.

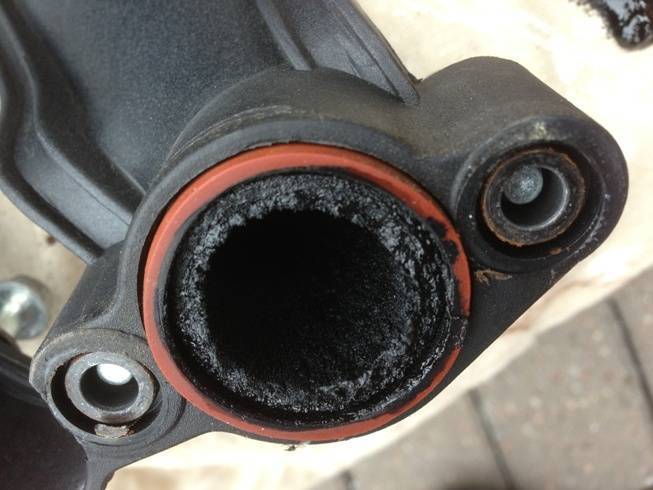

Забитый патрубок вентиляции картерных газов

Кроме того, характеристики смазки начнут ухудшаться, турбина будет испытывать масляное голодание, появятся задиры на валу. Еще одна неприятность, к которой приведет плохая работа этой системы – падение мощности мотора и увеличение расхода топлива. Капельки масла, которые поток воздуха кидает в цилиндры, будут менять режим горения топлива.

Забит масляный фильтр

Если масляный фильтр забит, циркуляция смазки ухудшается и одновременно возрастает давление. Из-за этого продавливает сальники силового агрегата, возникает течь, и турбина гонит капельки масла внутрь интеркулера. Установка чистого фильтра снижает течь масла, но не может полностью устранить ее. Поэтому придется менять все сальники.

Грязный воздушный фильтр

Когда впускные клапаны открыты, а поршень идет вниз, в патрубке, к которому подключен выход системы вентиляции картерных газов возникает сильное разряжение. Если воздушный фильтр забит, то из-за перепада давления в патрубке и системе газы выходят гораздо сильней и увлекают за собой капельки масла. В этом случае маслоуловитель не справляется, из-за чего смазка попадает в интеркулер. Кроме того, недостаток воздуха сильно влияет на состав топливовоздушной смеси. Смесь получается переобогащенной, а капельки масла, которые попадают в цилиндры, еще сильней меняют соотношение между воздухом и топливом.

Перегрев мотора

В большинстве случаев мотор закипает при долгой работе на пределе мощности. Если это произошло, то к большому объему картерных газов, которые прорываются из цилиндров, добавляется усиленное испарение масла, вызванное сильным нагревом. Когда охлаждающая жидкость закипает, в головке блока цилиндров (ГБЦ) образуется паровая пробка. Температура ГБЦ сильно увеличивается что приводит к усиленному испарению смазки. Кроме того, перегретое масло становится более жидким, из-за чего изношенные сальники дают течь. Из-за этого турбина гонит воздух с капельками масла, что меняет режим работы двигателя, снижает его ресурс, а также ухудшает эксплуатационные характеристики.

Турбина дает течь из-за поврежденного сальника

Турбина работает 100–150 тысяч километров при использовании качественного масла и нормальном давлении в системе смазки. Ухудшение качества смазки или рост давления приводят к протечке сальника, из-за чего турбина кидает капельки масла в радиатор интеркулера. Какое-то время радиатор может играть роль маслоуловителя, не пуская капельки в цилиндры.

Как только уровень масла достигнет нижних ячеек, возникает карбюрация, из-за которой поток воздуха начнет утягивать капельки смазки за собой, меняя состав топливовоздушной смеси.

Изгиб возвратного маслопровода турбины

Для нормальной работы турбины необходимо отводить масло без задержек. Если маслопровод по каким-то причинам сильно согнуло, то отвод масла будет затруднен. Итог такой неисправности: турбина, давшая течь через сальники, не только подает сжатый очищенный воздух, но и кидает в него капельки смазки.
