Не работает прикуриватель (коротит, не работает разъем): ремонт

Содержание

Полярность прикуривателя автомобиля

Порой элемент выходит из строя. Частые неисправности следующие.

Перегоревший предохранитель. На электрическую цепь установлен специальный защитный элемент, рассчитанный на силу току 10 Ампер. При возникновении неисправностей или короткого замыкания он перегорает, чтобы сохранить прикуриватель, провода и приборы рабочими. Данный элемент отвечает еще за несколько устройств. Если не работает прикуриватель вместе с часами, то следует добраться до монтажного блока и заменить предохранитель.
Окислившиеся контакты. Со временем или от подключения мощных устройств к прикуривателю (типа компрессора или автозарядки), металлические разъемы могут окислиться. Перед заменой желательно вынуть патрон и осмотреть усики на предмет появления окислов. При наличии таких моментов следует очистить их и подогнуть для лучшего соединения. Перед проведением процедуры рекомендовано снять минусовую клемму с АКБ автомобиля. Это исключит короткое замыкание. Нужно знать, где плюс и минус.
Отработанный элемент накаливания автоприкуривателя. Нихромовая спираль, находящаяся внутри патрона, тоже может перегореть. Это повлечет за собой установку нового прикуривателя.
Короткое замыкание или обрыв проводки. Кабеля могут перетереться или оплавиться в результате «коротыша». Определить такую неисправность автоприкуривателя можно мультитестером. Необходимо проверить целостность проводов.

Как устранить проблему

Как упоминалось, примерно 90% случаев, почему не работает прикуриватель в машине, возникают из-за перегоревшего электрического предохранителя. Действия, как починить прикуриватель, дешевы и легки, но вы должны очень тщательно подходить к процессу, чтобы не повредить другие предохранители или не нанести более серьезный электрический ущерб автомобилю.

Вытащите сгоревший предохранитель

После того, как точно определите предохранитель прикуривателя, подключите к нему мультиметр, если он есть. Вы услышите звуковой сигнал, указывающий на наличие напряжения в прикуривателе при исправности, однако при поломке после присоединения прибора ничего не произойдет.

Если подтверждается неисправность, предохранитель необходимо вытащить из блока. На большинстве современных автомобилей инструмент для извлечения находится в самом блоке. Это небольшой пластиковый пинцет. Возьмите его и несколько раз опробуйте его эффективность на пальце: должен удобно захватывать кромку, облегчая удаление.

Осмотрите вытянутый предохранитель

Предохранитель будет выглядеть как увеличенная версия лотка для сим-карты мобильного телефона. Как проверить поломку наочно? Ее легко идентифицировать, посмотрев на корпус, поскольку существуют вероятные симптомы:

сломанный или треснувший провод;
следы ожогов.

Вставьте сменный предохранитель

Различные предохранители в блоке будут окрашены по-разному, им присваивается номер в зависимости от величины тока, с которым они могут справиться. Например, либо на головке, либо на крышке блока и в руководстве пользователя может быть значение «20» или «20A» (примечание: не все предохранители имеют это значение, но оно обычное для многих автомобилей).

Это означает, что данный предохранитель выдерживает ток 20 ампер. Любые другие приборы с этой емкостью будут окрашены и помечены соответствующим образом. При выборе сменного убедитесь, что он соответствует по стоимости и цвету тому, который вытащили.

При замене из запасного отсека вам понадобится тот же инструмент для извлечения или плоскогубцы. Поместите старый и новый предохранители рядом и сравните. Разница должна быть заметной, так как заменяющий будет иметь красивый прозрачный корпус, на котором отображается сплошной электрический провод в форме колоколообразной кривой, образующий видимый контраст со старым предохранителем.

Проверьте сменный предохранитель

Теперь, когда новый был правильно вставлен, ваша “мертвая” розетка прикуривателя должна ожить. Используйте мультиметр, чтобы проверить новый предохранитель. Теперь вы должны получить «глубокий» сигнальный звук.

Вернитесь в салон автомобиля и проверьте электрическую розетку. Если к вашей зажигалке или устройству подается питание, все готово. Убедитесь, что все коробки предохранителей закрыты, а инструменты, используемые для ремонта, правильно сложены, особенно инструмент для замены, если он использовался.

https://youtube.com/watch?v=9u0YcfFXCvY

Причины отказа прикуривателя

В настоящее время, для автомобиля разработано тысячи аксессуаров, которые можно спокойно подключить в прикуриватель. Однако, мощность, на которую рассчитаны разъемы в разных автомобилях может заметно отличаться. Водители редко учитывают этот параметр и включают в «гнездо» прикуривателя различные электроприборы, на мощность которых он совсем не рассчитан.

При больших перегрузках перегорают как контакты прикуривателя, его разъем, так и предохранитель, который осуществляет защиту цепи от коротких замыканий и реагирует на высокую температуру. В остальных случаях – виной может стать и слишком низкая площадь сечения проводов, однако, такое может случиться в крайне редких случаях, так как производитель заранее рассчитывает сечение проводов, чтобы подобное не случалось. Поэтому, если перегорел прикуриватель или предохранитель, то их меняют.

К слову о предохранителях. Если предохранитель перегорел, ни в коем случае не торопитесь его менять. В первую очередь разберитесь, что стало причиной его выхода из строя. Предохранитель срабатывает в тех случаях, когда сеть была перегружена или замкнута накоротко. Короткое замыкание выглядит, как соединение «плюса» и «минуса» еще до подключения к разъему. В этом случае снижается сопротивление цепи, повышается ток и возрастает температура проводников. Данное явление вызывает плавление изоляции и может привести к возгоранию.

Если короткого замыкания не обнаружено, а причиной перегорания стала простая перегрузка, то только после этого можно производить замену предохранителя. Кроме того, запрещается устанавливать предохранители, рассчитанные на больший ток или не использовать их вообще.

Пошаговая инструкция

Проверка устройства-потребителя. Сначала проверьте свои гаджеты, подключившись к другим доступным гнездам. Если вы заметили, что устройство не заряжается от прикуривателя, необходимо убедиться в том, что оно заряжается от других источников питания. Подключите устройство к другому разъему прикуривателя или к сетевому зарядному устройству. Если процесс зарядки идет, значит, все-таки, не работает прикуриватель.
Поиск предохранителя прикуривателя. Посмотрите в блок предохранителей и найдите тот, что отвечает за прикуриватель. Он может располагаться в салоне или в подкапотном пространстве. Информацию об этом ищите в руководстве по эксплуатации автомобиля.

Проверка предохранителя. Возьмите в руки мультиметр и установите режим проверки целостности или прозвонки цепи (символ, состоящий из нескольких параллельных дуг). Соедините черный щуп мультиметра с одной стороной предохранителя, а красный – с другой стороной. Вы должны услышать звуковой сигнал мультиметра. Если он есть, это значит, что предохранитель целый. Ещё раз убедитесь в том, что вы проверили именно предохранитель, отвечающий за прикуриватель. Если вы уверены в том, что тестируете именно этот предохранитель, и мультиметр издаёт звуковой сигнал, источником проблемы является не предохранитель.

Если мультиметр не подает звуковой сигнал, это признак неисправности предохранителя, поэтому его надо просто заменить.

Замена перегоревшего предохранителя. Если предохранитель неисправен (именно он является источником проблем с прикуривателем в 90% случаев), его надо заменить. Возьмите съемник и аккуратно вытащите неисправный элемент. Как правило, вы увидите, что на корпусе предохранителя будут черные следы. Это явный признак того, что элемент перегорел. Возьмите новый предохранитель, но помните, что он должен соответствовать определенным требованиям. Это можно узнать из руководства по эксплуатации автомобиля. В большинстве случаев используются предохранители на 15 ампер. Установите новый элемент в то место, из которого был вытащен старый предохранитель. Аккуратно нажмите на него, чтобы он плотно встал в разъем.

Предупреждение! Не используйте предохранитель, номинал которого отличается от того, что рекомендован производителем автомобиля. В противном случае могут возникнуть проблемы с проводкой, её перегрев и даже возгорание.

Проверка того, помогла ли замена предохранителя. Включите зажигание. Подключите гаджет к разъему прикуривателя и убедитесь в том, что он работает. Если да, то поздравляем! Если нет, придётся перейти к следующим шагам для проверки других возможных проблем.
Проверка напряжения в блоке прикуривателя. Включите мультиметр в режим постоянного напряжения (DCV или V–). В этом режиме есть разные диапазоны измеряемого напряжения. Поскольку в нашем случае необходимо измерить 12В, переводим переключатель режимов на цифру 20В. Подключите красный щуп мультиметра к центральному контакту разъема прикуривателя, а черный щуп соедините с внешней частью разъема. Включите зажигание и посмотрите на экран мультиметра. Если вы увидели цифру около 12В, то разъем получает питание, и он должен работать. Если этих показаний нет, перейдите к следующему шагу.
Проверка гнезда прикуривателя на наличие посторонних предметов. Убедитесь в том, что внутри разъема нет посторонних предметов и мусора. Они могут быть причиной плохого контакта. С помощью зубочистки удалите грязь внутри гнезда. В этом также поможет пылесос.

Ещё раз проверьте разъем прикуривателя на работоспособность. Если прикуриватель так и не заработал, его необходимо заменить.

Предупреждение! Наличие сгоревших элементов в розетке прикуривателя – признак короткого замыкания. В таком случае розетку прикуривателя точно нужно заменить.

Основные причины неработоспособности прикуривателя в машине

Иногда пользователь подключает несколько гаджетов в гнездо прикуривателя, используя специальный тройник, что может привести к выходу из строя предохранителя. Или в результате небрежности в разъем попадают мелкие монеты, что приводит к замыканию внутри него. Это лишь два варианта развития событий.

Существует лишь три причины, почему прикуриватель в машине не работает:

• Перегоревший плавкий предохранитель.

• Посторонние предметы в гнезде.

• Отсутствие питания прикуривателя.

Какой бы ни была причина, есть хорошая новость – вы сможете самостоятельно диагностировать её и достаточно быстро исправить, не расходуя лишних денег.

Диагностические мероприятия

Ситуации, когда на автомобилях не работают прикуриватели, не столь распространены сейчас, как это было раньше. Но всё равно такая поломка вполне вероятна.

В этой ситуации нужно понять причину, из-за которой возникла неисправность. В зависимости от результатов диагностики, автомобилисту придётся выполнить соответствующую работу по устранению проблемы.

Диагностика может включать в себя следующие мероприятия:

Для начала стоит тщательно проверить все соединения и убедиться, что никакие провода не перегорели. Здесь придётся выполнить частичный демонтаж узла.
Проверяйте, нет ли повреждений проводки на корпусе прикуривателя, насколько прочно они соединены.
Обязательно откройте блок предохранителей, где находится элемент, отвечающий за прикуриватель. У него должна быть соответствующая метка или надпись.
Убедитесь в отсутствии следов горения или признаков засорения самого гнезда, либо его контактов. Довольно часто при попадании посторонних предметов работоспособность системы нарушается.
Оцените текущее состояние вилки гнезда.

Это означает лишь одно. Если перегорел плавкий элемент предохранителя, тогда питание не будет подаваться не только на прикуриватель, но и на другие системы, с которыми он связан. Одновременный выход из строя нескольких систем в машине наверняка указывает на проблемы со стороны предохранителя.

Это интересно: Все подробности об омывателе для лобового стекла: что делать, если не работает

Но просто так предохранители не перегорают. Поэтому стоит также понять, почему произошло перегорание и как избежать повторения аналогичной ситуации в будущем.

Проверка мультиметром (или тестером)

Значит так, им можно тестировать как уже снятые предохранители, так и установленные в блок машины.

На мультиметре, есть звуковой режим проверки. При его включении, если замкнуть щупы, будет слышан писк, значит есть контакт.

Так вот – можно снять предохранитель, в случае если у вас не прозрачный корпус, просто устанавливаем щупы на контакты предохранителя! Слышим писк, значит исправен, звука нет – перегорел. Но опять же вытаскивать каждый и проверить это крайне неудобно!

Поэтому производители о нас позаботились, на предохранителях сверху есть открытые «точки» от контактов, вам достаточно засунуть в них щупы от мультиметра, и можно не снимая – проверить большое количество элементов. Лично я за пару минут могу проверить почти весь блок! На видео внизу это будет видно.

Именно так тестируют на СТО, потому как зачастую книжку со схемой потеряли, и очень долго искать — где какой стоит, а мультиметр обычно всегда под рукой.

Физический осмотр

НА данный момент, все предохранители делаются с прозрачным пластиковым корпусом, то есть «нить» которая располагается внутри – видна не вооруженным глазом. Если предохранитель перегорел, просто вытаскиваем его из разъема и проверяем, это «визуальный метод»!

Почему он сложный и не всегда применяется — да потому что предохранителей в современных авто, десятки (может доходить до 30 — 40), причем — чем круче авто, тем их больше. И выяснить какой сгорел, визуально нереально!

Они установлены в гнезда и видно только заднюю часть. Тут нужно сочетать схему (первый метод) и физический осмотр. Но есть гораздо более быстрый и достаточно легкий метод проверки, используем мультиметр если он есть.

Схематичная проверка

Что это такое? Если у вас не работает какой-либо прибор, например прикуриватель — большая вероятность, что сгорел именно предохранительный элемент. Для каждого авто, есть схемы в которых указано – за что и какой отвечает. Вам нужно найти номер или расположение и проверить его, зачастую этого достаточно. Проверка может быть такой – банально ставим новый, если заработало, значит дело в нем.

Диагностические мероприятия

Диагностика может включать в себя следующие мероприятия:

Для начала стоит тщательно проверить все соединения и убедиться, что никакие провода не перегорели. Здесь придётся выполнить частичный демонтаж узла.
Проверяйте, нет ли повреждений проводки на корпусе прикуривателя, насколько прочно они соединены.
Обязательно откройте блок предохранителей, где находится элемент, отвечающий за прикуриватель. У него должна быть соответствующая метка или надпись.
Убедитесь в отсутствии следов горения или признаков засорения самого гнезда, либо его контактов. Довольно часто при попадании посторонних предметов работоспособность системы нарушается.
Оцените текущее состояние вилки гнезда.

Это интересно: Характеристики двигателя ЗМЗ-406: лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

Проверка мультиметром (или тестером)

Значит так, им можно тестировать как уже снятые предохранители, так и установленные в блок машины.

Физический осмотр

Схематичная проверка

Проверка работоспособности

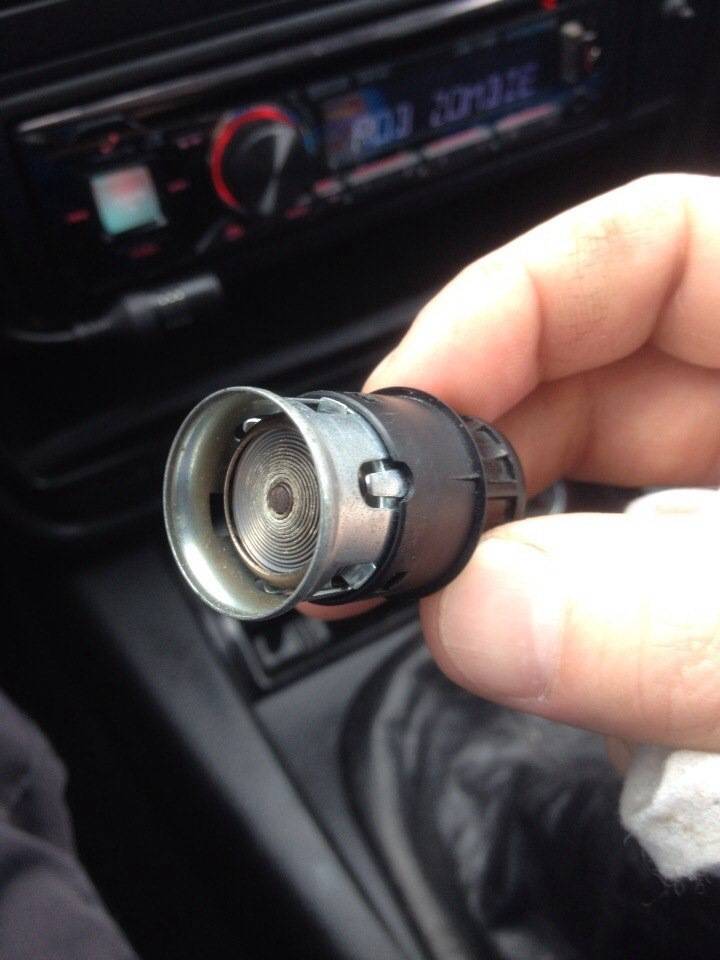

Прикуриватель представляет собой устройство, выполненное из металлической спирали, и помещённое в корпус из пластика. Элемент вставляется в специальное гнездо. Нагревателем выступает материал, обладающий повышенным показателем удельного сопротивления. Обычно это нихром. Масса подключается к гнезду, а плюс к нагревателю.

Спираль сильно нагревается, становится от этого красной. За счёт срабатывания термореле подача тока прекращается, когда нагреватель достигнет определённого температурного значения.

Первым делом автомобилисту следует знать, как проверить самостоятельно, работает ли сейчас прикуриватель в его машине. Для этого нужно сделать несколько простых действий:

включить зажигание на автомобиле;
вставить корпус прикуривателя в гнездо;
подождать около 10-20 секунд;
извлечь устройство.

Если головка прикуривателя осталась холодной, имеется какая-то неисправность. Довольно часто причина кроется в самой головке, которую необходимо заменить.

Если же дело не в головке, тогда придётся начинать поиски в системе питания, которая и обеспечивает работу узла. Наверняка проблема находится именно там. Иных вариантов уже не остаётся.

Зачем восстанавливать работоспособность прикуривателя в автомобиле?

Эта статья научит вас ремонтировать прикуриватель, экономя денежные средства. Вам не нужны какие-либо специфические навыки для решения этой задачи. Необходимо просто следовать подробному пошаговому руководству и результат не заставит себя долго ждать.

Основные причины, почему прикуриватель надо отремонтировать:

Это удобно (мы же хотим пользоваться разъемом для зарядки различных устройств тогда, когда нам это нужно).
Для диагностики возможных проблем в электрической проводке (особенно, если предохранитель перегорает уже несколько раз).
Экономия денег на услуги электрика.
Необходимость замены вышедших из строя деталей (к примеру, перегоревшего предохранителя или самого разъема прикуривателя).
Замена неисправных деталей теми, что соответствуют вашим требованиям, с целью повышения безопасности.

Стоит помнить перед работой

Нужно помнить — что предохранители стоят в электрической цепи, поэтому нужно соблюдать меры предосторожности:

Автомобиль должен быть «заглушен»
Зажигание нужно выключить
Аккумулятор должен быть установлен и клеммы должны быть накинуты, иначе не будет «питание» электрической цепи
Не перемыкайте контакты одного предохранителя с другим, мультиметром.

Что хочется добавить в заключении, ребята – два первых метода доступны всем, то есть банально вытащить и посмотреть, а вот третий с тестером … купите его, реально полезная вещь в автомобиле, если решили постигать его сами, просто не заменим!

Прикуриватель не работает на ВАЗ 2107

Иногда бывает так, что после неудачно вытащенного прикуривателя на ВАЗ 2107 подается за ним вся центральная вставка, затем – пых! – мерцает с треском искра, и все. Прикуриватель не работает.

Некурящему водителю вроде бы и горя мало, бог с ним, ремонт подождет. Но вся загвоздка в том, что благодаря особенностям схемы подключения прикуривателя на ВАЗ 2107 из строя вместе с ним выходит и не работает автомагнитола (или радио), а так же автомобильные часы вместе с их подсветкой.

При наступлении третьего тысячелетия проблем стало еще больше: в это гнездо подключается зарядка сотового телефона, запитывается видеорегистратор, мини – телевизор и даже маленький холодильник. Все это абсолютно не страшно, но вот некоторые ленивые автолюбители перестали возить с собой ручной или ножной насос, и пользуются исключительно электрическим, от того же источника. Вот тут и начинаются проблемы на шоссе, в случае прокола. Нужно голосовать «на попросить насос».

На ум приходит замена прикуривателя в любимой ВАЗ 2107, или, в крайнем случае, ремонт. Но давайте вначале разберемся и посмотрим, какова схема подключения прикуривателя.

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107
Причины возникновения неисправности
Снимаем прикуриватель

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Сам прикуриватель;
Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Причины возникновения неисправности

Часто бывает, что гнездо прикуривателя ВАЗ 2107является розеткой, что было описано выше. Схема расчета простая: при умножении максимальной силы тока, на которую рассчитан предохранитель (10 А) на вольтаж бортовой цепи (напряжение 12 В) получаем 120 Вт. Если это не только розетка, а разветвитель, об этом нужно помнить. Предохранитель будет гореть, как спичка (в лучшем случае), и ремонт станет привычным делом. Работает хорошо нагрузка не более 100 Вт.

Иногда окисляются контакты самого прикуривателя, или его разъема. Тогда они зачищаются, предварительно сбросив «массу», во избежание короткого замыкания. Замена вовсе необязательна, ремонт своими руками может выполнить каждый.

Следующий вариант поломки в том, что многие дополнительные устройства неплотно входят в гнездо прикуривателя, контакт со стенками плохой, начинается «болтанка», и случается замыкание. После этого возникает оплавление контактов, и прикуриватель не работает. Если контакты оплавлены, то можно провести ремонт, зачистив и перепаяв их, или требуется замена. В этом случае большие пиковые нагрузки приходятся и на предохранитель.

Наконец, иногда просто может перегореть спираль на самом прикуривателе. В таком случае, нужна просто замена головки его на новую. Если не получается найти запчасть, то можно провести простой ремонт – почистить спиральку прикуривателя от копоти и нагара.

По правилам, на прикуривателе ВАЗ 2107 спираль должна нагреваться докрасна и выщелкиваться в течение 20 секунд. В том случае, если время отличается в ту или иную сторону, то временная схема может быть отрегулирована с помощью разгиба или подгиба контактов прикуривателя. Если регулировка не помогла, то поможет решить проблему замена детали.

Снимаем прикуриватель

Вначале снова, как всегда, без исключения, обесточиваем «массу», скидывая с аккумулятора минусовую клемму;
Берем пассатижи и подтягиваем слегка металлический ободок на прикуривателе, стараясь его не повредить.
После этого аккуратно вытягиваем прикуриватель, чтобы не оторвать провода. Если на этом этапе замечены оторванные провода, нужно их аккуратно припаять.

голоса

Рейтинг статьи

Места неполадок и причины почему перестал работать прикуриватель

Как видно из схемы работы, прикуриватель перестанет работать, если в любом месте электроцепи возникнет обрыв контакта или его ухудшения. Поэтому если не работает прикуриватель, то причина может быть такая:

в гнезде прикуривателя есть посторонние предметы, которые мешают контакту или привели к короткому замыканию;
гнездо перегорело в результате короткого замыкания, из-за того что внутри нет плотного контакта усиков и штекера — или контакты подогнулись со временем, или штекер болтается, или контакт пропадал при езде по ухабистой дороге;
сгорел предохранитель в блоке предохранителей;
сгорел плавкий предохранитель на корпусе прикуривателя;
на фишку прикуривателя не подается напряжение: провода отсоединились или перегорели;
перегорели дорожки в монтажном блоке (распространенная проблема на ВАЗ-2114 и ВАЗ “Классика”).

Место прогара в гнезде прикуривателя

Этот элемент отвечает за подсветку прикуривателя, который часто выходит из строя

Главная проблема большинства электроприборов, которые мы подключаем к гнезду — отсутствие четкого мирового стандарта штекеров и гнезд. Поэтому и возникают короткие замыкания, которые убивают прикуриватель.

Вторая глобальная причина — многие электроприборы, подключаемые к прикуривателю (компрессоры, пылесосы, холодильники и так далее) потребляют ток выше 20А, тогда как в среднем, он рассчитан на 15-20А. Так что часто система не выдерживает и перегорает в самом слабом месте, которым обычно является предохранитель.

Как вариант решения проблемы — на мощных приборах обрезать штекер для прикуривателя, приделать клещи-”крокодилы” и подключать напрямую к аккумулятору.

Кстати, плохая идея подключать магнитолу к прикуривателю. Хотя она потребляет не так много тока, она все равно отбирает его часть, и при подключении мощных электроприборов вероятность перегорания выше. Да и магнитола может пострадать.

Также не стоит исключать из списка причин обычный обрыв проводов вследствие физического износа или вибраций.

Что делать

Устранение поломок прикуривателя не занимает много времени. Однако владельцу авто нужно получить общее представление о ремонте и составить пошаговый план действий.

Самое простое решение — обращение за помощью к специалистам. Опытный сотрудник сервисного центра вернет работоспособность изделия за короткое время. При этом за такую услугу придется заплатить.

Чтобы сделать всю работу своими руками, руководствуйтесь следующей инструкцией:

Убедитесь, что предохранитель находится в правильном месте
По схеме он должен фиксироваться в общей коробке и обозначаться символом дымящейся сигареты или надписью «Cigar».
При выходе из строя детали замените ее новой.
Если изделие исправно и продолжает проводить ток, оцените состояние гнезда.
Обратите внимание на внутреннее пространство гнезда. Возможно, оно засорилось каким-либо мусором
Чтобы вынуть сторонний предмет из гнезда, нужно применить пинцет

Однако действие нужно выполнять с особой осторожностью.

Если на прикуривателе видны следы гари, потребуется купить новое изделие. При наличии распаянного провода достаточно спаять его.

Необходимые инструменты

Чтобы осуществить ремонт прикуривателя, следует подготовить такие инструменты:

Пинцет.
Отвертку (крестовую или плоскую).

Также для предстоящей работы может пригодиться фонарик, мультиметр и распечатанная схема проводов.

Как снять прикуриватель

Если вы нашли причину поломки прикуривателя и подготовили нужный инвентарь, приступайте к разборке детали. Процесс демонтажа предусматривает выполнение следующих действий:

Для начала нужно открыть капот и снимать минусовую клемму с АКБ.
Дальше необходимо разобрать облицовочную панель, чтобы получить доступ к разъему подключения гнезда.
Потом можно выкрутить саморезы и отсоединить колодку.
На следующем этапе осуществляется демонтаж металлического тубуса прикуривателя с помощью отвертки.
После изъятия детали необходимо отключить лампу подсветки.

Ремонт кнопки автоприкуривателя

Нередко прибор перестает работать по причине повреждения кнопки включения.

Процесс починки не занимает много времени и осуществляется своими руками.

Ремонт головки прикуривателя

В некоторых случаях приходится выполнять частичный ремонт автоприкуривателя. Для этого элемент демонтируется по простой инструкции и проверяется на предмет наличия дефектов под корпусом. Внутри детали находится миниатюрная пластинка из слюды, которая выполняет функцию полупроводника и часто выходит из строя. Изделие нужно извлечь, отремонтировать, а потом поставить обратно.

Перестал работать прикуриватель

Причин, по которым гнездо или устройство может плохо функционировать – несколько. К наиболее частым неисправностям относятся.

Сгорел предохранитель. Девайс запитан через автомобильную сеть. Сила тока на данном участке цепи не должна превышать 10-15 ампер. Если к гнезду подключаются одно или несколько мощных устройств, это приведет к превышению допустимых величин и перегоранию предохранителя.
Коротит проводка. Если предохранители часто горят или гнездо сильно нагревается, это показатель того, что по проводке гуляет короткое замыкание. Здесь потребуется мультитестер и схема расположения проводов. При обрыве прикуриватель также не работает, срабатывает предохранитель.
Плохой контакт. С возрастом металлические разъемы гнезда могут слабо прилегать или попросту окислиться. Из-за этого прикуриватель не нагревается. Эту неисправность легко устранить чисткой контактов без разборки устройства.
Сломался элемент накаливания. Нихромовая спираль, расположенная внутри металлической головки, также со временем способна перегореть. При возникновении таких проблем требуется купить новую деталь и провести замену гнезда.

Что делать

Прикуриватель прямым образом не отвечает за работу какого-либо из узлов автомобиля, но его функционирование негативно влияет на комфорт водителя и пассажиров машины. Если устройство испортилось, его необходимо отремонтировать или заменить.

Где находится предохранитель на прикуриватель

Предохранитель прикуривателя ВАЗ-2107 находится в монтажном блоке предохранителей и реле. У ВАЗов этот блок расположен в подкапотном пространстве с пассажирской стороны. Чтобы получить доступ к предохранителю, необходимо снять прозрачную пластиковую крышку монтажного блока. Предохранитель прикуривателя обозначен маркировкой F 6 и рассчитан на ток 10 ампер.

Как разобрать прикуриватель

Розетка и съемный патрон относятся к недорогим деталям, которые с легкостью найдете в любом автомагазине. В случае если они перестанут работать, их ремонт производить нецелесообразно, выполняют полную замену. Для этого отсоединяем шину «массы» от аккумулятора и разбираем гнездо, зафиксированное на передней панели ВАЗ-2106, выполняя следующий порядок действий:

вынимаем патрон нагревателя из гнезда;
панель, на которой расположены часы и прикуриватель, подцепляем и тащим плоской отверткой до щелчка фиксаторов;
аккуратно извлекаем приборную панель, за ней могут находиться короткие провода;
снимаем клеммы подсоединения приборной панели;
откручиваем гайку-фиксатор;
снимаем внешний корпус вместе с лампой подсветки;
извлекаем внутреннее гнездо прикуривателя.

Схема подключения прикуривателя ВАЗ-2107, 2106, 2108, 2104

Подключение прикуривателя ВАЗ-2107 необходимо производить в соответствии со схемой идентичной модели — 2104:

черный провод — масса;
красный — через предохранитель идет на плюс аккумулятора;
желтый — включается в цепь освещения панели приборов.

Если штатное устройство по каким-либо причинам не удовлетворяет владельца авто, производится замена прикуривателя на приспособление более привлекательного внешнего вида — прикуриватель европейского стандарта. Эту процедуру произвести гораздо проще, чем установить инжектор на ВАЗ-2108. Монтаж европрикуривателя отличается необходимостью расширить напильником или наждачной бумагой штатное отверстие: устройство современного образца имеет немного больший диаметр.

Какой выбрать

Розетка для подключения внешних устройств — простое и неприхотливое устройство. Его поломки случаются крайне редко и ремонтные работы легко произвести собственными силами

Осуществляя покупку, необходимо обращать внимание на целостность проводов и качество резьбовых соединений

Если по каким-либо причинам прикуриватель перестал работать, владелец авто считает, что цвет его подсветки не соответствует дизайну панели приборов, или попросту не хватает гнезд для одновременной работы всех необходимых устройств, устройство можно заменить на разветвитель с несколькими штатными розетками.

Подводим итоги

Все процессы восстановления работы гнезда прикуривателя выполняются самостоятельно. Только если один из проводов подключения оборудования сгорел, придется обратиться к специалистам с просьбой замены этого провода. Во всех прочих ситуациях достаточно применить собственные силы и быстро устранить проблему с помощью паяльника или банальной замены предохранителя или головки прикуривателя.

Если в вашем автомобиле присутствует нерабочее электрическое оборудование, стоит выяснить причины поломки и устранить их. Это увеличит комфорт эксплуатации транспорта и сделает использование машины безопасным. Случались ли в вашем опыте проблемы с прикуривателем?
